直流系统绝缘降低危害及解决方法参考资料

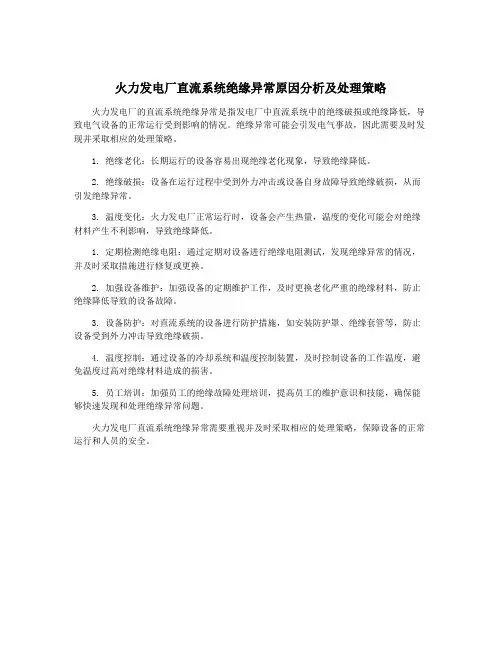

火力发电厂直流系统绝缘异常原因分析及处理策略
火力发电厂的直流系统绝缘异常是指发电厂中直流系统中的绝缘破损或绝缘降低，导致电气设备的正常运行受到影响的情况。

绝缘异常可能会引发电气事故，因此需要及时发现并采取相应的处理策略。

1. 绝缘老化：长期运行的设备容易出现绝缘老化现象，导致绝缘降低。

2. 绝缘破损：设备在运行过程中受到外力冲击或设备自身故障导致绝缘破损，从而引发绝缘异常。

3. 温度变化：火力发电厂正常运行时，设备会产生热量，温度的变化可能会对绝缘材料产生不利影响，导致绝缘降低。

1. 定期检测绝缘电阻：通过定期对设备进行绝缘电阻测试，发现绝缘异常的情况，并及时采取措施进行修复或更换。

2. 加强设备维护：加强设备的定期维护工作，及时更换老化严重的绝缘材料，防止绝缘降低导致的设备故障。

3. 设备防护：对直流系统的设备进行防护措施，如安装防护罩、绝缘套管等，防止设备受到外力冲击导致绝缘破损。

4. 温度控制：通过设备的冷却系统和温度控制装置，及时控制设备的工作温度，避免温度过高对绝缘材料造成的损害。

5. 员工培训：加强员工的绝缘故障处理培训，提高员工的维护意识和技能，确保能够快速发现和处理绝缘异常问题。

火力发电厂直流系统绝缘异常需要重视并及时采取相应的处理策略，保障设备的正常运行和人员的安全。

火力发电厂直流系统绝缘异常原因分析及处理策略火力发电厂的直流系统绝缘异常可能由多种原因引起，常见的包括以下几种情况：1. 设备老化或损坏：直流系统中的电缆、绝缘子、绝缘导线等设备随着使用时间的增长会出现老化、磨损或损坏，导致绝缘性能下降，从而引起绝缘异常。

2. 潮湿环境：特别是在火力发电厂场地接近水源的地方，潮湿环境会导致绝缘材料受潮，绝缘性能下降，从而引起绝缘异常。

3. 温度变化：在火力发电厂的高温工作环境下，直流系统中的绝缘材料容易受到温度变化的影响，绝缘性能可能会发生改变，引起绝缘异常。

4. 设计缺陷：直流系统设计过程中存在的缺陷或错误安装、施工过程中存在的问题，也可能导致绝缘异常。

绝缘异常可能会导致直流系统发生故障、设备损坏甚至造成人身伤害，因此需要采取相应的处理策略来解决问题。

以下是一些常见的处理策略：1. 定期检测：定期对直流系统进行绝缘性能测试，检测绝缘电阻、绝缘强度等指标，及时发现绝缘异常并进行处理。

2. 维护保养：对直流系统中的绝缘设备进行定期的维护保养工作，包括清洁、防潮、防晒等，确保绝缘材料的正常使用。

3. 更换老化设备：定期检查直流系统中的设备状态，对于老化、损坏或绝缘性能下降的设备及时更换，以保证系统的正常运行。

4. 加强培训：加强对工作人员的培训，使其掌握绝缘设备的正确使用方法和维护保养技术，提高工作人员的维护意识和操作能力。

5. 严格施工管理：在直流系统的设计、安装、施工过程中，要严格按照相关的规范和标准进行施工管理，确保直流系统的质量和安全性能。

火力发电厂直流系统绝缘异常的原因多种多样，解决这些问题需要采取恰当的处理策略，包括定期检测、维护保养、更换老化设备、加强培训和严格施工管理等措施，以确保直流系统的安全运行。

直流系统绝缘降低的危害及处理摘要：本文首先介绍了直流系统接地故障的分类，直流系统绝缘降低的原因，直流系统绝缘降低的危害以及常规的处理方法，另外还介绍了直流系统中绝缘薄弱环节的查找方法，并提出了避免直流系统运行中绝缘降低的方法。

【关键词】：绝缘降低；直流系统；危害；处理；蓄电池1前言为了能够更好的提供控制回路、信号回路、保护回路和自动装置回路在运行中所需的电源，在大多数的发电厂大中型变配电所中通一般都使用蓄电池组直流操作电源系统。

目前有关直流电源系统的技术标准，操作规程，维修标准，技术法规和其他的许多规定，已逐渐走向成熟。

但是，在现实的变电运行中，还有很多由于直流问题造成的意外事故，最近几年中由于直流绝缘降低或破坏引起的意外损坏事故显著增加。

导致直流绝缘降低或破坏的原因有很多，但是如何采取有效措施对其进行有针对性的纠正和预防，值得我们进行深刻地探讨。

2直流系统绝缘降低的原因目前有很多的原因都会致使直流系统绝缘降低，而且湿度、温度等外界环境因素都会对其绝缘状况产生很大的影响。

在二次回路中使用的接线端子，跳合闸线圈等是否有良好的绝缘性能，会直接影响直流系统中总的绝缘电阻，另外在二次回路中所使用的起辅助作用的设备，如闸刀、按钮、灯座、辅助触点等，也会对其产生直接的影响。

导致直流系统绝缘降低的直接原因有：操作直流系统中的二次线接线松动脱落导致误接地；环境中相对湿度过大导致直流系统绝缘下降等等。

3直流系统中绝缘薄弱环节的查找方法3.1直流系统接地查找的一般原则。

（1）对于一般的直流电源馈线，查找时使用瞬停的方法。

即打开某一馈线刀闸的开关，然后快速地合上（切断时间不能大于3秒钟），观察绝缘监察装置中的接地信号是否瞬时消失，如果没有消失那么再去选择其他的馈线。

（2）对于一些重要的直流电源馈线，在查找时使用转移馈线的方法。

即首先将该馈线转移到其他的直流母线上，观察其接地信号是否移动，然后判断该馈线是否接地。

3.2查找接地点的具体步骤。

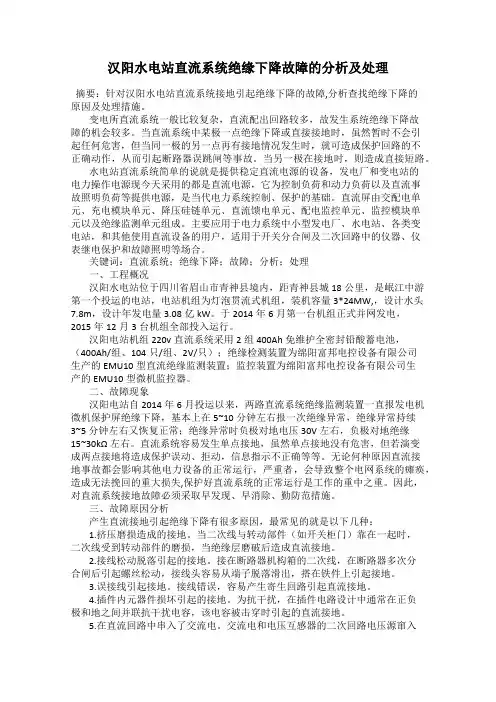

汉阳水电站直流系统绝缘下降故障的分析及处理摘要：针对汉阳水电站直流系统接地引起绝缘下降的故障,分析查找绝缘下降的原因及处理措施。

变电所直流系统一般比较复杂，直流配出回路较多，故发生系统绝缘下降故障的机会较多。

当直流系统中某极一点绝缘下降或直接接地时，虽然暂时不会引起任何危害，但当同一极的另一点再有接地情况发生时，就可造成保护回路的不正确动作，从而引起断路器误跳闸等事故。

当另一极在接地时，则造成直接短路。

水电站直流系统简单的说就是提供稳定直流电源的设备，发电厂和变电站的电力操作电源现今天采用的都是直流电源，它为控制负荷和动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础。

直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元以及绝缘监测单元组成。

主要应用于电力系统中小型发电厂、水电站、各类变电站，和其他使用直流设备的用户，适用于开关分合闸及二次回路中的仪器、仪表继电保护和故障照明等场合。

关键词：直流系统；绝缘下降；故障；分析；处理一、工程概况汉阳水电站位于四川省眉山市青神县境内，距青神县城18公里，是岷江中游第一个投运的电站，电站机组为灯泡贯流式机组，装机容量3*24MW,，设计水头7.8m，设计年发电量3.08亿kW。

于2014年6月第一台机组正式并网发电，2015年12月3台机组全部投入运行。

汉阳电站机组220v直流系统采用2组400Ah免维护全密封铅酸蓄电池，（400Ah/组、104只/组、2V/只）；绝缘检测装置为绵阳富邦电控设备有限公司生产的EMU10型直流绝缘监测装置；监控装置为绵阳富邦电控设备有限公司生产的EMU10型微机监控器。

二、故障现象汉阳电站自2014年6月投运以来，两路直流系统绝缘监测装置一直报发电机微机保护屏绝缘下降，基本上在5~10分钟左右报一次绝缘异常，绝缘异常持续3~5分钟左右又恢复正常；绝缘异常时负极对地电压30V左右，负极对地绝缘15~30kΩ左右。

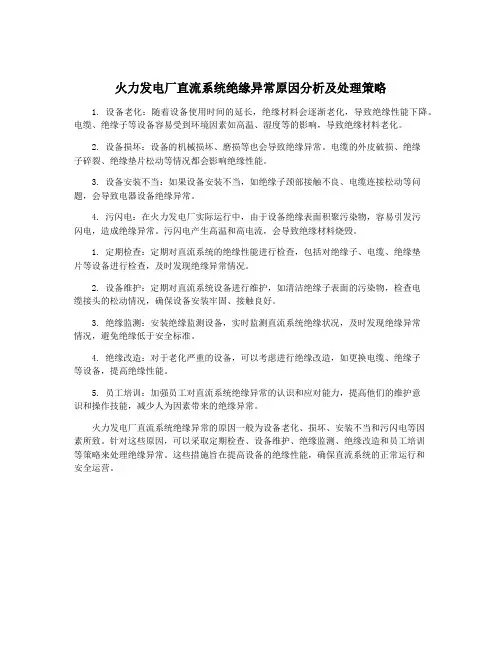

火力发电厂直流系统绝缘异常原因分析及处理策略1. 设备老化：随着设备使用时间的延长，绝缘材料会逐渐老化，导致绝缘性能下降。

电缆、绝缘子等设备容易受到环境因素如高温、湿度等的影响，导致绝缘材料老化。

2. 设备损坏：设备的机械损坏、磨损等也会导致绝缘异常。

电缆的外皮破损、绝缘子碎裂、绝缘垫片松动等情况都会影响绝缘性能。

3. 设备安装不当：如果设备安装不当，如绝缘子颈部接触不良、电缆连接松动等问题，会导致电器设备绝缘异常。

4. 污闪电：在火力发电厂实际运行中，由于设备绝缘表面积聚污染物，容易引发污闪电，造成绝缘异常。

污闪电产生高温和高电流，会导致绝缘材料烧毁。

1. 定期检查：定期对直流系统的绝缘性能进行检查，包括对绝缘子、电缆、绝缘垫片等设备进行检查，及时发现绝缘异常情况。

2. 设备维护：定期对直流系统设备进行维护，如清洁绝缘子表面的污染物，检查电缆接头的松动情况，确保设备安装牢固、接触良好。

3. 绝缘监测：安装绝缘监测设备，实时监测直流系统绝缘状况，及时发现绝缘异常情况，避免绝缘低于安全标准。

4. 绝缘改造：对于老化严重的设备，可以考虑进行绝缘改造，如更换电缆、绝缘子等设备，提高绝缘性能。

5. 员工培训：加强员工对直流系统绝缘异常的认识和应对能力，提高他们的维护意识和操作技能，减少人为因素带来的绝缘异常。

火力发电厂直流系统绝缘异常的原因一般为设备老化、损坏、安装不当和污闪电等因素所致。

针对这些原因，可以采取定期检查、设备维护、绝缘监测、绝缘改造和员工培训等策略来处理绝缘异常。

这些措施旨在提高设备的绝缘性能，确保直流系统的正常运行和安全运营。

一、直流系统构成发电厂和变电所中，为控制、信号、保护、自动装置以及某些执行机构供电的电源系统，通常称为控制电源，如系统直流电源，则称为直流控制电源。

根据构成方式的不同，在发电厂和变电所中应用的有以下几种直流控制电源。

1. 蓄电池组构成的直流控制电源由蓄电池组、充电装置及直流屏等设备构成，应用于各种类型的发电厂和变电所中，是一种在各种正常和事故情况下都能保持可靠供电的电源系统或者说是一种直流不停电电源系统。

通常简称为直流控制电源系统或直流系统。

2. 电容储能式直流控制电源这是直流控制电源的一种。

正常运行时，它给电容量足够大的电容器组充电；当发生事故时，电容器组向继电保护装置和断路器跳闸回路供电，保证继电保护装置可靠动作，断路器可靠跳闸。

这是一种简易的直流控制电源。

在我国110KV、35KV、10KV终端变电站，以及厂用6KV配电系统在有些采用了蓄电池直流屏和硅整流电容储能直流屏作为操作、控制以及保护的电源。

二、直流系统的额定电压电力工程中,直流系统电压等级分为:❖220V❖110V❖48V❖24V常用的电压等级为220V和110V。

三、直流系统接地1. 直流系统接地的定义：当直流系统的正极或负极与大地之间的绝缘水平降到某一整定值或低于某一规定值时，统称为直流系统接地；正接地：当正极绝缘水平低于某一规定值时称为正接地；负接地：当负极绝缘水平低于某一规定值时称为负接地。

2. 接地告警门限值标准设定值根据《中华人民共和国电力行业标准DL /T856－2004》设定了本设备接地告警门限值：系统电压为220V时，告警门限：50KΩ系统电压为110V时，告警门限：15KΩ系统电压为48V时，告警门限：5KΩ系统电压为24V时，告警门限：3KΩ3. 直流系统接地故障分类直接接地（金属接地）直接接地是指直流系统电源正极或负极对地的电阻等于或接近于零的情况。

这种接地情况在直流系统中如果同时出现两点时，就很可能造成断路器误动或拒动，或熔断丝烧断等现象。

发电厂直流系统绝缘低查找及处理摘要：直流系统为发电厂升压站、机组等主要设备的控制、保护回路等提供可靠的电源，一旦直流系统发生接地故障不及时消除，将严重危及机组的安全。

本文介绍发生直流系统接地的原因、查找方法。

关键词：绝缘低；接地原因；接地查找引言直流系统绝缘低报警现象经常发生，但很多直流系统是传统的绝缘监察装置，当发生直流系统正电或负电对地绝缘电阻低于报警定值时，发出报警信号。

但这种绝缘监察装置不能确定接地故障点在哪里，必须通过人工去查找。

人工查找方法繁琐费时，而且在停、送直流查找接地点过程中，增加保护误动、开关拒动危险。

采用新型的直流绝缘监测装置，可以直接检测到哪个支路发生接地；也可以使用新型仪器，不用停电也能查找到接地分路。

一、直流系统接地定义及原因1、直流系统接地定义直流电源系统正极或负极对地间的绝缘电阻值降低到小于或等于某一整定值，这时称该直流系统有正电（或负电）接地故障。

2、直流系统接地的原因直流系统在运行中受潮，直流电缆外皮绝缘损伤，直流系统设备积尘、绝缘老化，直流电源误碰设备外壳等。

二、直流系统绝缘的检测技术（一）直流电桥监测装置图1.直流电桥监测装置原理图测量电阻R1=R2=1000Ω，并与直流系统正、负极对地绝缘电阻R+、R-组成电桥的四个臂，信号继电器XJJ则接于电桥的对角线上。

正常状态下直流母线正、负极对地绝缘电阻R+与R-相等，继电器XJJ线圈中只有微小的不平衡电流流过，不动作。

当正极或负极的绝缘电阻下降时，电桥失去平衡，继电器的线圈中有电流通过。

当电流足够大时，继电器XJJ动作，其常开触点闭合，发出报警信号。

该装置简单，但仅发出报警，不能指示故障点，需要采用人工拉路法确认故障点；当正、负极绝缘电阻均等下降时，也不能发出报警。

（二）直流漏电流检测方法图2.直流漏电流检测原理图支路绝缘正常时，I+=I-，穿过漏电流传感器CA的电流大小相等，传感器无信号输出；而当发生正电接地电阻为Rg，接地电流为Ig的接地故障时，则I+=I-+Ig，流经漏电流传感器的电流大小不等，传感器输出一个反应该差值Ig 大小和方向的信号，据此判断出接地电阻的大小和接地支路的极性。

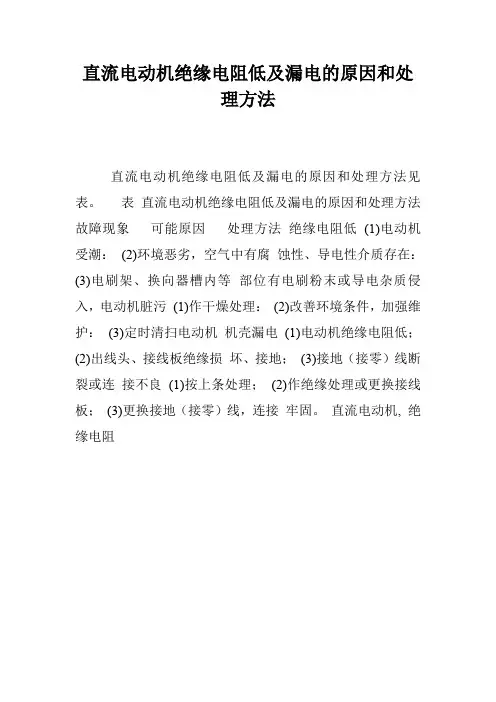

直流电动机绝缘电阻低及漏电的原因和处
理方法
直流电动机绝缘电阻低及漏电的原因和处理方法见表。

表直流电动机绝缘电阻低及漏电的原因和处理方法故障现象可能原因处理方法绝缘电阻低(1)电动机受潮：(2)环境恶劣，空气中有腐蚀性、导电性介质存在：(3)电刷架、换向器槽内等部位有电刷粉末或导电杂质侵入，电动机脏污(1)作干燥处理：(2)改善环境条件，加强维护：(3)定时清扫电动机机壳漏电(1)电动机绝缘电阻低；
(2)出线头、接线板绝缘损坏、接地；(3)接地（接零）线断裂或连接不良(1)按上条处理；(2)作绝缘处理或更换接线板；(3)更换接地（接零）线，连接牢固。

直流电动机, 绝缘电阻。

直流系统绝缘降低问题探讨摘要：对直流系统绝缘降低或接地现象发生的原因、危害、处理方法和注意事项进行简要的总结和归纳。

关键词：直流系统，绝缘，绝缘降低，接地0 引言众所皆知，直流系统在电力系统中占有重要位置，直接影响着电力系统的安全稳定运行。

目前关于直流系统的技术标准，运行、检修规范，技术监督规定等规程规定已有很多，并已趋于成熟。

但是在实际运行当中，因为直流系统故障引起的事故仍然屡见不鲜。

虽然造成直流系统绝缘降低或接地的原因有很多，但如何进行有针对性的整改和防范，依然是一个值得大家去探讨的话题。

1故障告警原理目前，直流系统绝缘降低或接地一般都会由直流绝缘监控装置获取相关信息。

直流绝缘监控装置的稳定可靠已成为监视直流系统运行状况的重要前提。

一般直流回路异常时会出现以下报警信号：某段母线直流接地故障，直流正、负极母线对地绝缘电阻值下降，某条支路直流回路异常等。

直流绝缘监控装置工作的基本原理如图1所示。

在直流电源给二次负载供电的过程中，正常工作状况时流出电流I1等于流入电流I2，这样在感应器内产生的磁通相互平衡抵消。

在非正常工作状况下，如直流系统二次回路接地故障或二次回路环网、交叉等原因造成流出电流I1不等于流入电流I2时，感应器内将产生不平衡磁通，当这一不平衡磁通大于设定的值时，监察装置报接地故障报警。

图1 直流绝缘检测告警原理图2故障危害对于直流系统绝缘故障的危害，我们可以通过直流故障的类型分开讨论。

直流正极接地。

当出现直流正极接地故障时，可能造成保护及自动装置误动事故。

因为正常运行时装置的跳合闸线圈、继电器线圈都与负极电源连通，若此直流回路再发生另一点接地故障，就可能引起装置误动作。

直流负极接地。

当出现直流负极接地故障时，可能造成保护及自动装置拒动事故。

因为正常运行时装置的跳合闸线圈、继电器线圈都与负极电源连通，若此直流回路负极再出现一个接地点，线圈会被此接地点短接而造成装置无法动作。

同时，直流回路短路电流会造成电源保险熔断，并且可能烧坏继电器接点，使设备出现失去保护或操作电源丢失故障。

火力发电厂直流系统绝缘异常原因分析及处理策略火力发电厂直流系统绝缘异常是指在火力发电厂的直流系统中，存在绝缘故障或绝缘状态不良的现象。

这种异常可能会引发电器设备损坏、电气事故甚至人员伤亡，因此需要及时进行分析和处理。

导致火力发电厂直流系统绝缘异常的原因有很多，主要包括以下几个方面：1. 设备老化或损坏：由于长期工作或外界因素影响，直流设备的绝缘老化或损坏是导致绝缘异常的常见原因。

比如电缆老化、电机绝缘损坏等。

2. 人为操作失误：不当的操作或维护也可能导致绝缘异常。

比如履带挖掘机在施工中误碰到电缆，或者操作人员未按规定操作，导致直流系统绝缘异常。

3. 外界环境影响：环境因素也会对直流系统绝缘产生影响。

比如高温、潮湿、灰尘等环境条件可能导致绝缘材料变质或失效。

1. 定期维护检查：定期对电缆、电机等直流设备进行维护和检查，及时发现和处理绝缘老化或损坏现象。

对于老化严重的设备，应及时更换绝缘材料或设备。

2. 强化人员培训：通过加强人员培训，提高操作人员的安全意识和维护技能，减少人为操作失误导致绝缘异常的发生。

培训内容可以包括操作规程、安全注意事项等。

3. 加强环境监测：安装温湿度监测仪器，对直流系统设备周围环境进行实时监测，及时发现高温、潮湿等环境异常，采取相应的措施进行调整和改善。

4. 增强绝缘材料的耐候性和耐老化能力：选择具有良好耐候性和耐老化能力的绝缘材料，确保设备在不良环境下仍能正常工作。

火力发电厂直流系统绝缘异常的原因多种多样，需要综合考虑环境、设备和人员等方面因素。

通过定期维护检查、加强人员培训、强化环境监测以及选择合适的绝缘材料等措施，可以有效预防和处理直流系统绝缘异常，确保火力发电厂的安全运行。

直流系统有“系统绝缘下降”，该如何检查处理？1、直流系统有“系统绝缘下降”，该如何检查处理？处理过程中注意事项有哪些？1) 检查上位机简报及直流控制屏有“系统绝缘下降” 信息，有故障音响报警。

2）如果直流控制屏故障音响报警自行结束，直流控制屏“系统绝缘下降”报警信息2秒自动恢复，则是瞬时接地或系统绝缘瞬时下降。

检查是否机组正在起励建压。

3) 如果故障音响长时间报警，“系统绝缘下降”报警信息没有自动恢复，可判断为直流系统有接地。

4）检查直流充馈屏后的绝缘监察继电器“工作”、“接地”指示灯亮，绝缘监视装置工作正常。

5）检查二次回路是否有人正在工作，如有立即停止其在二次回路上的工作。

6）根据当时的运行方式、检修作业、天气情况，迅速判断可能接地的回路，采用瞬时切断负荷的方法查找故障点。

7）测量直流母线正、负对地电压，判断接地性质：a. 对地电压越大，绝缘电阻下降越严重，对地电压为直流母线电压值，则为金属性接地。

b.正对地电压为全电压，反映负极接地，负对地电压为全电压，反映正极接地。

c. 正对地电压和负对地电压相加，如近似等于直流母线电压也为金属性接地，但接地点在对地电压较小的正（负）极侧。

8) 若接地线路为机组控制、保护回路，则转移负荷停机或切换机组运行，断开该回路开关，联系维护人员检查处理。

9）若接地线路为设备控制、保护回路，则线路停电，断开该回路开关，联系维护人员检查。

10）在试拉查找接地故障点时，应事先采取必要的措施，防止直流失压可能引起的保护、自动装置的误动。

11) 若直流系统接地发生在蓄电池本身、直流母线上、充电设备、同极两点接地、直流系统绝缘不良而多处出现虚接地点形成很高的接地电压等，用试拉法仍未找出故障点时，应断开相应设备进行排查。

处理过程注意事项1）采取试拉负荷法寻找故障设备顺序原则是：先拉次要负荷，后拉重要负荷;先拉故障可能性大的设备，后拉故障可能性小的设备。

2）试拉过程中，应尽量缩短断电时间，一般不能超过3S。

直流系统绝缘降低的危害及处理摘要:本文首先介绍了直流系统接地故障的分类，直流系统绝缘降低的原因，直流系统绝缘降低的危害以及常规的处理方法，另外还介绍了直流系统中绝缘薄弱环节的查找方法，并提出了避免直流系统运行中绝缘降低的方法。

【关键词】：绝缘降低；直流系统；危害；处理；蓄电池1前言为了能够更好的提供控制回路、信号回路、保护回路和自动装置回路在运行中所需的电源，在大多数的发电厂大中型变配电所中通一般都使用蓄电池组直流操作电源系统。

目前有关直流电源系统的技术标准，操作规程，维修标准，技术法规和其他的许多规定，已逐渐走向成熟。

但是，在现实的变电运行中，还有很多由于直流问题造成的意外事故，最近几年中由于直流绝缘降低或破坏引起的意外损坏事故显著增加。

导致直流绝缘降低或破坏的原因有很多，但是如何采取有效措施对其进行有针对性的纠正和预防，值得我们进行深刻地探讨。

2直流系统绝缘降低的原因目前有很多的原因都会致使直流系统绝缘降低，而且湿度、温度等外界环境因素都会对其绝缘状况产生很大的影响。

在二次回路中使用的接线端子，跳合闸线圈等是否有良好的绝缘性能，会直接影响直流系统中总的绝缘电阻，另外在二次回路中所使用的起辅助作用的设备，如闸刀、按钮、灯座、辅助触点等，也会对其产生直接的影响。

导致直流系统绝缘降低的直接原因有：操作直流系统中的二次线接线松动脱落导致误接地；环境中相对湿度过大导致直流系统绝缘下降等等。

3直流系统中绝缘薄弱环节的查找方法3．1直流系统接地查找的一般原则。

(1）对于一般的直流电源馈线，查找时使用瞬停的方法。

即打开某一馈线刀闸的开关，然后快速地合上(切断时间不能大于3秒钟)，观察绝缘监察装置中的接地信号是否瞬时消失，如果没有消失那么再去选择其他的馈线。

(2)对于一些重要的直流电源馈线，在查找时使用转移馈线的方法。

即首先将该馈线转移到其他的直流母线上，观察其接地信号是否移动，然后判断该馈线是否接地。

3．2查找接地点的具体步骤。
