可调速微型气泵的PI调速的智能控制方法

基于PI控制算法的电机速度调节系统设计与实现标题：基于PI控制算法的电机速度调节系统设计与实现摘要：本文通过使用PI控制算法来设计和实现电机速度调节系统，使得电机能够准确地调整转速以适应各种工况。

首先介绍了PI控制算法的原理和特点，然后介绍了电机速度调节系统的组成以及系统的建模过程。

接下来详细阐述了PI控制算法在电机速度调节系统中的应用，包括参数调节方法和调节过程。

最后进行了系统实验验证，结果表明该电机速度调节系统基于PI控制算法具有较好的性能和鲁棒性。

1. 引言电机速度调节是现代工业自动化中常见的任务之一，它要求电机能够精确地调整转速以适应工况的变化。

PI控制算法是最常用的控制算法之一，它结合了比例控制和积分控制的优点，具有较好的控制效果和稳定性。

2. PI控制算法的原理和特点PI控制算法通过比例控制和积分控制来实现对系统的调节。

比例控制根据当前偏差的大小进行调整，而积分控制则根据历史偏差的大小进行调整，从而消除系统的静差。

3. 电机速度调节系统的组成和建模电机速度调节系统主要由电机、编码器、控制器和执行机构等组成。

系统的建模过程包括对电机的动态特性进行建模和对控制环节进行建模。

4. PI控制算法在电机速度调节系统中的应用PI控制算法通过对系统的偏差信号进行处理，得到控制量，并通过控制器对电机进行控制。

参数调节是PI控制算法的关键部分，常用的方法有经验法和自整定法等。

5. 系统实验验证为了验证该电机速度调节系统的性能和鲁棒性，进行了一系列实验。

实验结果表明，该系统能够准确地调节电机的转速，并能够适应不同的负载变化。

6. 结论本文通过使用PI控制算法设计和实现了电机速度调节系统。

实验结果表明，该系统具有较好的性能和鲁棒性，能够准确地调节电机的转速，并能够适应不同的工况变化。

进一步的研究可以考虑其他控制算法的应用以及系统的优化改进。

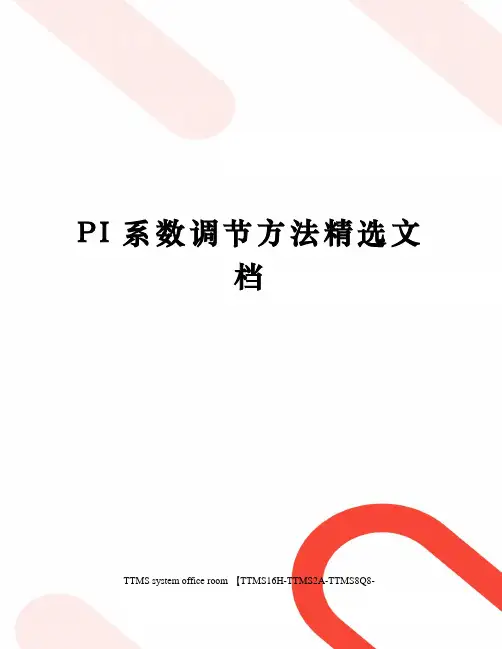

P I系数调节方法精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-PI系数调节方法PID控制器的参数整定是控制系统设计的核心内容。

它是根据被控过程的特性确定PID控制器的比例系数、积分时间和微分时间的大小。

PID控制器参数整定的方法很多，概括起来有两大类：1. 理论计算整定法它主要是依据系统的数学模型，经过理论计算确定控制器参数。

这种方法所得到的计算数据未必可以直接用，还必须通过工程实际进行调整和修改。

2. 工程整定方法它主要依赖工程经验，直接在控制系统的试验中进行，且方法简单、易于掌握，在工程实际中被广泛采用。

PID控制器参数的工程整定方法，主要有临界比例法、反应曲线法和衰减法。

三种方法各有其特点，其共同点都是通过试验，然后按照工程经验公式对控制器参数进行整定。

但无论采用哪一种方法所得到的控制器参数，都需要在实际运行中进行最后调整与完善。

现在一般采用的是临界比例法。

利用该方法进行 PID控制器参数的整定步骤如下：(1)首先预选择一个足够短的采样周期让系统工作；(2)仅加入比例控制环节，直到系统对输入的阶跃响应出现临界振荡，记下这时的比例放大系数和临界振荡周期；(3)在一定的控制度下通过公式计算得到PID控制器的参数。

PID调试一般原则a.在输出不振荡时，增大比例增益P。

b.在输出不振荡时，减小积分时间常数Ti。

c.在输出不振荡时，增大微分时间常数Td。

PID调试一般步骤a. 确定比例增益P确定比例增益P 时，首先去掉PID的积分项和微分项，一般是令Ti=0、Td=0（具体见PID的参数设定说明），使PID为纯比例调节。

输入设定为系统允许的最大值的60%~70%，由0逐渐加大比例增益P，直至系统出现振荡；再反过来，从此时的比例增益P逐渐减小，直至系统振荡消失，记录此时的比例增益P，设定PID的比例增益P为当前值的60%~70%。

比例增益P调试完成。

电机转速pi调节公式电机转速PI调节公式一、引言电机转速调节是工业控制领域中常见且重要的问题之一。

在许多应用中，精确控制电机的转速对于保证系统的稳定性和性能至关重要。

本文将介绍一种常用的电机转速PI调节公式，旨在提供一种有效的方法来实现电机转速的精确控制。

二、电机转速PI调节公式电机转速PI调节公式通常由两个部分组成：比例控制和积分控制。

比例控制用于根据转速误差的大小调整输出信号的幅度，而积分控制则用于根据转速误差的持续时间调整输出信号的持续时间。

1. 比例控制比例控制的目标是根据转速误差的大小来调整输出信号的幅度，以使转速误差逐渐减小。

比例控制公式如下：输出信号 = Kp × 转速误差其中，Kp为比例系数，用于确定输出信号的幅度大小。

较大的Kp 值将导致较大的输出信号，从而更快地减小转速误差，但也可能引发系统的不稳定性。

2. 积分控制积分控制的目标是根据转速误差的持续时间来调整输出信号的持续时间，以使转速误差逐渐趋于零。

积分控制公式如下：输出信号= Ki × ∫转速误差 dt其中，Ki为积分系数，用于确定输出信号的持续时间。

较大的Ki 值将导致较长的输出信号持续时间，从而更快地减小转速误差，但也可能引发系统的震荡和超调。

3. PI调节公式将比例控制和积分控制结合起来，即可得到电机转速PI调节公式：输出信号 = Kp × 转速误差+ Ki × ∫转速误差 dt通过调整比例系数Kp和积分系数Ki的数值，可以实现对电机转速的精确控制。

较小的Kp和Ki值将导致较慢的响应速度，但可以提高系统的稳定性；较大的Kp和Ki值则可以实现更快的响应速度，但可能导致系统的不稳定性和震荡。

三、结论电机转速PI调节公式是一种常用且有效的方法，可用于实现电机转速的精确控制。

通过调整比例系数Kp和积分系数Ki的数值，可以根据实际需求来平衡系统的响应速度和稳定性。

在实际应用中，需要根据具体情况进行参数调整和实时监控，以保证系统的稳定性和性能。

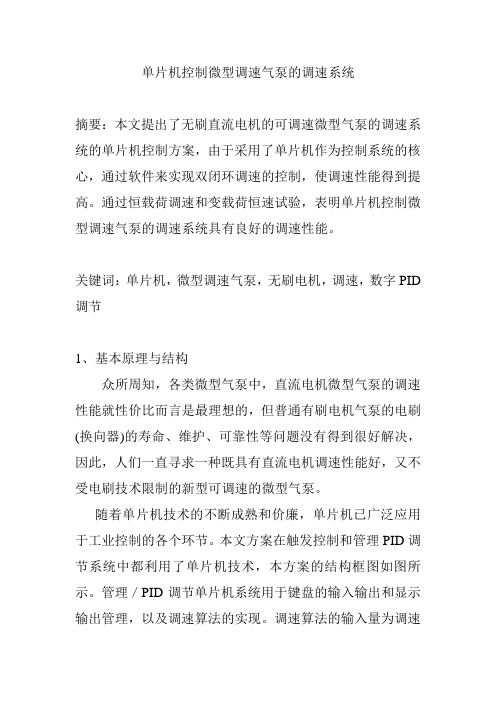

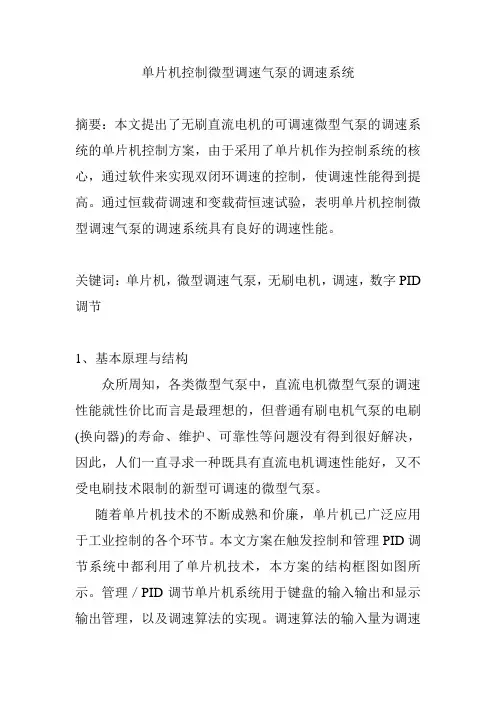

单片机控制微型调速气泵的调速系统摘要：本文提出了无刷直流电机的可调速微型气泵的调速系统的单片机控制方案，由于采用了单片机作为控制系统的核心，通过软件来实现双闭环调速的控制，使调速性能得到提高。

通过恒载荷调速和变载荷恒速试验，表明单片机控制微型调速气泵的调速系统具有良好的调速性能。

关键词：单片机，微型调速气泵，无刷电机，调速，数字PID 调节1、基本原理与结构众所周知，各类微型气泵中，直流电机微型气泵的调速性能就性价比而言是最理想的，但普通有刷电机气泵的电刷(换向器)的寿命、维护、可靠性等问题没有得到很好解决，因此，人们一直寻求一种既具有直流电机调速性能好，又不受电刷技术限制的新型可调速的微型气泵。

随着单片机技术的不断成熟和价廉，单片机已广泛应用于工业控制的各个环节。

本文方案在触发控制和管理PID调节系统中都利用了单片机技术，本方案的结构框图如图所示。

管理／PID调节单片机系统用于键盘的输入输出和显示输出管理，以及调速算法的实现。

调速算法的输入量为调速气泵的FG反馈脉冲信号，调速算法的输出为用于控制泵转速的PWM信号。

2、调速系统本系统的速度调节环采用数字PID调节，是一个双闭环调节系统，调速控制单片机根据微型气泵反馈的FG信号来确定转速变量，计算出相应的误差量和控制量来控制单片机系统输出的PWM占空比，实现调速气泵的调速、修正。

速度调节环能实现微型气泵电机转速迅速、准确地跟随给定转速的变化，并使气泵电机转速不受其它因素的干扰影响。

电流调节环使电机转速不受负荷变化的影响。

3、性能测试为了验证上述调速系统的各项性能，采用VLK4506（进口完整版）调速气泵与系统相连，测试了在不同负载情况下的该微型气泵的性能。

所用微型调速气泵VLK4506的参数如下：电源，直流12V，空载峰值流量6L/min，极限真空度45KPa，制造商：成都气海机电（因气海的调速气泵在高端领域使用最广泛，故而采用它测试。

目前还未见国外品牌有配置无刷电机并且带PWM调速和FG反馈信号的微型气泵）。

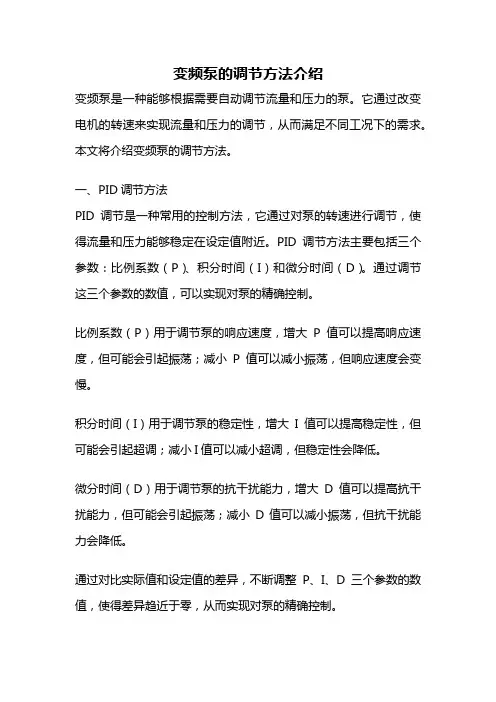

变频泵的调节方法介绍变频泵是一种能够根据需要自动调节流量和压力的泵。

它通过改变电机的转速来实现流量和压力的调节，从而满足不同工况下的需求。

本文将介绍变频泵的调节方法。

一、PID调节方法PID调节是一种常用的控制方法，它通过对泵的转速进行调节，使得流量和压力能够稳定在设定值附近。

PID调节方法主要包括三个参数：比例系数（P）、积分时间（I）和微分时间（D）。

通过调节这三个参数的数值，可以实现对泵的精确控制。

比例系数（P）用于调节泵的响应速度，增大P值可以提高响应速度，但可能会引起振荡；减小P值可以减小振荡，但响应速度会变慢。

积分时间（I）用于调节泵的稳定性，增大I值可以提高稳定性，但可能会引起超调；减小I值可以减小超调，但稳定性会降低。

微分时间（D）用于调节泵的抗干扰能力，增大D值可以提高抗干扰能力，但可能会引起振荡；减小D值可以减小振荡，但抗干扰能力会降低。

通过对比实际值和设定值的差异，不断调整P、I、D三个参数的数值，使得差异趋近于零，从而实现对泵的精确控制。

二、模糊控制方法模糊控制是一种基于模糊逻辑的控制方法，它通过建立模糊规则库和模糊推理机制，实现对泵的控制。

模糊控制方法相对于PID调节方法来说，更适用于非线性、时变的系统。

模糊控制方法的关键是建立模糊规则库，该规则库包含了一系列的模糊规则，用于描述输入和输出之间的关系。

通过对输入变量和输出变量进行模糊化处理，将其转化为模糊集合，然后利用模糊规则库进行模糊推理，最后将模糊输出转化为实际输出。

模糊控制方法的优点是可以处理非线性、时变的系统，具有较强的鲁棒性和适应性。

但是，模糊控制方法的缺点是需要建立较为复杂的模糊规则库，且对参数的选择较为敏感。

三、神经网络控制方法神经网络控制是一种基于神经网络的控制方法，它通过训练神经网络来实现对泵的控制。

神经网络控制方法相对于传统的控制方法来说，具有较强的非线性建模能力和适应性。

神经网络控制方法的关键是建立神经网络模型，并通过训练来优化网络参数。

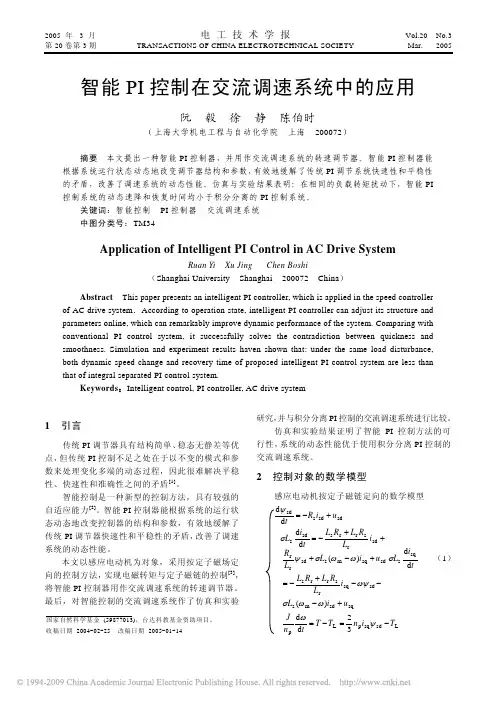

可调速微型气泵的PI调速的智能控制方法可调速微型气泵的PI调速的智能控制方法摘要：本文通过探究无刷电机可调速微型气泵的可变参数PI控制器的设计、建模、仿真、测试，并与普通PI控制器进行试验比较，认为可变参数PI控制器对微型调速气泵的控制性能更好，并且实现方便，因此适合在工程领域广泛采用。

关键词：可变参数PI控制器，可调速微型气泵（微型调速气泵），无刷电机无刷微型气泵采用的无刷电机利用电子换向器取代了机械电刷和机械换向器，具有优秀的线性机械特性、宽的调速范围、大的启动转矩等优点，而且避免了有刷电机电刷和换向器因强迫性接触造成的结构复杂、可靠性差、变化的接触电阻、火花、噪声等一系列影响性能和精度的问题，配置无刷电机的微型调速气泵被越来越广泛地应用到各种仪器设备和伺服系统中。

本文以在实际中应用非常广泛的气海品牌微型调速气泵为例分析，具体型号VLK5005-12V。

1、可变参数PI控制器的设计本调速系统采用双闭环调节，如图1所示。

电流环采用滞环调节，滞环控制器工作原理简单．响应速度快，能对电压波动起到及时抗扰作用。

速度环采用可变参数PI调节，对负载变化起抗扰作用，PI控制器一旦饱和，起着饱和非线性的作用。

其输出幅限值决定于被允许的最大电流。

可变参数PI控制器的实质是针对微型调速气泵给定的不同转速采用不同的PI控制器，使之跟踪被控对象特性的变化，保证调速范围内任一转速下微型气泵均能有良好的动态响应特性。

实现过程即在调速范围内取若干关键点．在每个速度点分别设计相应的PI控制器，然后对各个速度点的PI参数进行曲线拟合。

得到PI参数随给定转速变化而变化的规律。

表1列出了本系统样机在不同转速点设计的PI控制器，速度控制器的动态特性为欠阻尼。

阻尼比约0.6。

超调量控制在10％左右。

最后用最小二乘法拟合的PI参数随给定转速的变化规律为：Kp=5.003/no，Ki=1280/(no-404)，式中no为要求的微型气泵的稳定速度，由外界给定。

调速空气采样泵的模糊PI速度控制摘要：本文探究配置直流无刷电机的可调速空气采样泵的一种控制模式，在分析空气采样泵电机数学模型的基础上，将模糊控制与传统的PID控制相结合，设计了模糊PI空气采样泵无刷电机的速度控制器，并应用于调速伺服系统。

通过对应用最广的“气海”品牌微型调速空气采样泵VLK5005等多种型号的仿真实验表明，用模糊PI控制器代替普通的PI控制器，可以使调速采样泵BLDC的整体性能得到显著改善，是高性能调速采样泵BLDC 调速系统开发的一个重要方向。

关键词：模糊PI控制，调速空气采样泵，直流无刷电机，智能控制引言随着电力电子技术、微电子技术、控制理论以及永磁材料的快速发展，配置无刷直流电机(BLDC)的空气采样泵（也称为调速采样泵）得以迅速推广，进口品牌在这个领域落后于反应迅速的国产品牌，由于其价格畸高导致市场占有率微乎其微，目前国产“气海”品牌已经占据了非常大的市场份额。

当空气采样泵BLDC调速系统用于要求调速性能、控制精度较高的场合时，调速采样泵BLDC的快速性、稳定性以及鲁棒性是衡量其性能优劣的重要指标。

而调速采样泵BLDC是一个多变量、强耦合、非线性、时变的复杂系统，当系统负载或参数发生变化时，传统的PI控制将难以达到设计的预期效果。

因此在这类高度非线性的系统中，采用智能控制方法则是极有前景的，它具有提高系统快速性、稳定性和鲁棒性的潜力。

模糊控制是智能控制中最常用的方法之一，它不依赖于控制系统的数学模型。

对系统参数的变化不敏感。

具有快速性及鲁棒性强的特点，因此很适合调速空气采样泵BLDC控制系统的要求。

本文采用基于模糊PI控制器的速度控制方法，对无刷直流微型调速空气采样泵进行速度控制。

它能发挥模糊控制鲁棒性能强、动态响应好、上升时间快、超调小的特点，又具有PI控制器的动态跟踪品质和稳态精度。

对其进行仿真结果表明，该方法能取得良好的控制效果。

1、模糊控制器在微型调速空气采样泵BLDC调速系统中的应用常见的空气采样泵BLDC控制系统采用双闭环控制，即速度环、电流环控制。

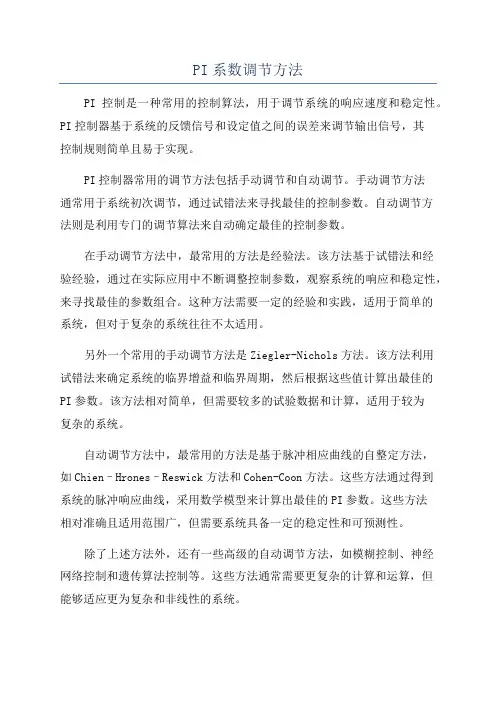

PI系数调节方法PI控制是一种常用的控制算法，用于调节系统的响应速度和稳定性。

PI控制器基于系统的反馈信号和设定值之间的误差来调节输出信号，其控制规则简单且易于实现。

PI控制器常用的调节方法包括手动调节和自动调节。

手动调节方法通常用于系统初次调节，通过试错法来寻找最佳的控制参数。

自动调节方法则是利用专门的调节算法来自动确定最佳的控制参数。

在手动调节方法中，最常用的方法是经验法。

该方法基于试错法和经验经验，通过在实际应用中不断调整控制参数，观察系统的响应和稳定性，来寻找最佳的参数组合。

这种方法需要一定的经验和实践，适用于简单的系统，但对于复杂的系统往往不太适用。

另外一个常用的手动调节方法是Ziegler-Nichols方法。

该方法利用试错法来确定系统的临界增益和临界周期，然后根据这些值计算出最佳的PI参数。

该方法相对简单，但需要较多的试验数据和计算，适用于较为复杂的系统。

自动调节方法中，最常用的方法是基于脉冲相应曲线的自整定方法，如Chien–Hrones–Reswick方法和Cohen-Coon方法。

这些方法通过得到系统的脉冲响应曲线，采用数学模型来计算出最佳的PI参数。

这些方法相对准确且适用范围广，但需要系统具备一定的稳定性和可预测性。

除了上述方法外，还有一些高级的自动调节方法，如模糊控制、神经网络控制和遗传算法控制等。

这些方法通常需要更复杂的计算和运算，但能够适应更为复杂和非线性的系统。

在使用PI控制器进行调节时，需要根据具体的系统特点和需求选择合适的调节方法。

同时，还需要注意调节过程中的稳定性和系统反应速度的平衡，以及控制参数的限制范围，避免过调或欠调。

总之，PI控制器的调节方法有许多种，每种方法都有其适用的场景和特点。

通过在实践中的不断尝试和经验总结，可以找到最佳的调节方法，并根据实际情况对控制参数进行调整，从而达到系统的最佳控制效果。

微型水泵调速的方法
日常科研、环保、医疗、水处理等研究、生产、处理过程中，经常会用到体积小巧的微型水泵，而客户的工况又千变万化，选好型号的微型水泵一般不可能刚好适合，特别是流量有可能偏大，此时就需要微型水泵的流量最好是可调的，最好是既可以调大也可以调小的。

某些微型水泵可以通过加阀门或者降低电压调低流量，但效果、便捷性都不太理想，特别是需要和PLC控制电路进行自动配合的场合。

这个时候，选择一款能配合PLC控制电路的可调微型水泵，就非常重要了。

比如成都新为诚科技生产的微型调速水泵WUY200，就非常符合这一要求。

它采用进口高档调速无刷电机，可以长期昼夜不停连续运转，且一致性较好，配合调速电路，电机转速可在约30-100%全转速随心所欲得调整，流量可调范围从约70-220ml/Min。

具体如何用PLC电路对微型调速水泵WUY200进行调速呢？
其实也很简单，只要客户PLC电路输入信号(输入到调速水泵WUY200电机上白色PWM线上的方波信号)符合我们要求的PWM规范即可，详情如下：引线颜色：白色
动作电平：0V≤启动≤0.8V，2V≤停止≤5V
其他说明：通过PWM来改变电机转速。

PWM输入信号频率建议定在这个范围内：15KHz～25KHz
“新为诚”品牌微型水泵，高档、正规、专业、负责，值得信赖……。
