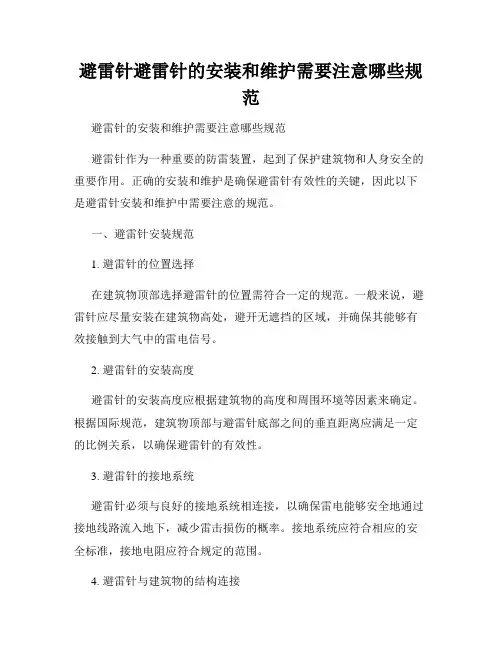

避雷针避雷针的安装和维护需要注意哪些规范避雷针的安装和维护需要注意哪些规范避雷针作为一种重要的防雷装置，起到了保护建筑物和人身安全的重要作用。
正确的安装和维护是确保避雷针有效性的关键，因此以下是避雷针安装和维护中需要注意的规范。
一、避雷针安装规范1. 避雷针的位置选择在建筑物顶部选择避雷针的位置需符合一定的规范。
一般来说，避雷针应尽量安装在建筑物高处，避开无遮挡的区域，并确保其能够有效接触到大气中的雷电信号。
2. 避雷针的安装高度避雷针的安装高度应根据建筑物的高度和周围环境等因素来确定。
根据国际规范，建筑物顶部与避雷针底部之间的垂直距离应满足一定的比例关系，以确保避雷针的有效性。
3. 避雷针的接地系统避雷针必须与良好的接地系统相连接，以确保雷电能够安全地通过接地线路流入地下，减少雷击损伤的概率。
接地系统应符合相应的安全标准，接地电阻应符合规定的范围。
4. 避雷针与建筑物的结构连接避雷针与建筑物的结构必须有牢固可靠的连接，以确保避雷针能够承受雷电的冲击力。
连接部分应采用合适的材料和技术，并经过充分的测试和验证。
二、避雷针维护规范1. 定期检查避雷针的状态定期检查避雷针的状态是维护工作的重要部分。
检查时应特别关注避雷针的外观是否有损坏、连接部分是否松动、接地线路是否畅通等情况。
如发现问题应及时修复或更换。
2. 清理避雷针周围的杂物避雷针周围不应有高耸物、移动设施或构筑物等，以免影响避雷针的效果。
定期清理周围的杂物，保持周边空旷，是保证避雷针正常运行的重要措施之一。
3. 避雷针的绝缘保护避雷针的连接部分与建筑物结构之间应采取绝缘保护措施，以免因接地线路短路或电流过大而损坏建筑物。
绝缘部分的材料应符合相关的安全标准，安装时应注意保持其良好的绝缘性能。
4. 应急维护和检修避雷针在遭受雷击或其他异常情况下可能会受损，因此应建立应急维护和检修机制。
一旦发生异常情况，应立即进行检查和修复，确保避雷针随时处于良好的工作状态。
避雷针规定避雷针规定为了保障公众的安全，避免意外伤害发生，特制定以下避雷针规定：一、避雷针应安装在建筑物的高处，并且与地面保持一定的距离，以确保雷电能够顺利接地。
避雷针应按照相关标准制作，材质应为导电材料，如铜、铝等。
所有避雷针应进行定期检查和维修，确保其正常运行。
二、禁止随意安装和拆除避雷针。
只有经过合格的专业施工人员才能进行避雷针的安装和拆除操作。
未经授权私自操作者，一经发现将被追究法律责任。
三、禁止乱挂和悬荡物品在避雷针上。
避雷针的作用是引导和释放雷电，若乱挂物品在避雷针上，不仅会影响避雷针的正常工作，还可能造成物品被雷电引爆而引发火灾等意外情况。
四、禁止在避雷针周围停放、堆放易燃物品。
避雷针周围应保持干燥清洁，并远离易燃物品的存在，以降低雷击导致的火灾风险。
五、禁止在避雷针周围修理和施工。
避雷针的周围应保持安全的区域，任何修理和施工工作都应在避雷针工作结束后进行，以免给施工人员及其他人员带来意外伤害。
六、避雷针不得用于其他非法用途。
避雷针是为了保障公众的安全而设立的，禁止将避雷针用于其他非法用途，如爬山、玩耍等。
一经发现，将移交给有关部门进行处理。
七、避雷针应设置明显的警示标志。
在避雷针附近应设立警示标志，提醒人们注意安全，并确保人们能够迅速找到避雷针的位置。
八、公众应保持警惕，避免在雷电天气下靠近避雷针。
在雷电天气下，公众应尽量远离高耸建筑物和避雷针，以免被雷电伤害。
九、学校、公共场所和企事业单位等应定期进行避雷针的检测和维修，并保持相应的记录。
如果存在避雷针异常情况，应及时采取措施进行修复和更换。
十、公众应加强避雷知识的学习和宣传，增强自我保护能力。
每个人都应了解避雷针的作用和注意事项，以保证自己和他人的安全。
避雷针的作用是保障公众的生命安全和财产安全，我们每一个人都应遵守相关规定，共同营造一个安全的社会环境。
同时，相关部门也应加强对避雷针的监管和维护，确保其有效运行，最大限度地减少雷电所带来的风险。
避雷针的安装要点以及安装方法（一）接地体的安装1、接地体的安装有关规定：（1）接地体顶面埋设深度应符合设计要求。
当无要求时，不应小于0.6m。
角钢及钢管接地体应垂直配置。
除接地体外，接地体引出线的垂直部分和接地装置焊接部位应防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留的焊药。
（2）垂直接地体的间距不应小于其长度的3~5倍。
水平接地体的间距应符合设计规定。
当无设计规定时不宜小于5m。
（3）除环形接地体外，接地体埋设位置应在距建筑物3m以外。
距建筑物出入口或人行道也应大于3m，如小于3m时，应采用均压带做法或在接地装置上面敷设50~90mm厚度的沥青层，其宽度应超过接地装置2m。
（4）接地体敷设完毕，基坑回填土内不应夹有石块和建筑垃圾等。
（5）外取的土壤不得有较强的腐蚀性；在回填土时应分层夯实。
（6）接地装置由多个分接地装置部分组成时，应按设计要求设置便于分开的断接卡。
自然接地体与人工接地体连接处应有便于分开的断接卡，断接卡应有保护措施。
2、人工接地体安装：（1）接地体加工：根据设计要求的数量、材料、规格进行加工，材料一般采用钢管和角钢切割，长度不应小于2.5m。
如采用钢管打入地下应根据土质加工成一定的形状遇松软土壤时，可切成斜面形，为了避免打入时受力不均使管子歪斜，也可以加工成扁尖形；遇土质很硬时，可将尖端加工成圆锥形。
如选用角钢时，应采用不小于40mm*40mm*4mm的角钢，切割长度不应小于2.5m，角钢的一端应加工成尖头形状。
（2）沟槽开挖：根据设计图要求，对接地体（网）的线路进行测量弹线，在此线路上挖掘深为0.8~1m，宽为0.5m的构槽，沟顶部稍宽，底部渐窄，沟底如有石子应清除。
（3）安装接地体（极）：构槽开挖后应立即安装接地体和敷设接地扁钢，防止土方倒塌。
先将接地体放在沟槽的中心线上，打入地下。
一般采用大锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。
使用大锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地面600mm时停止打入。

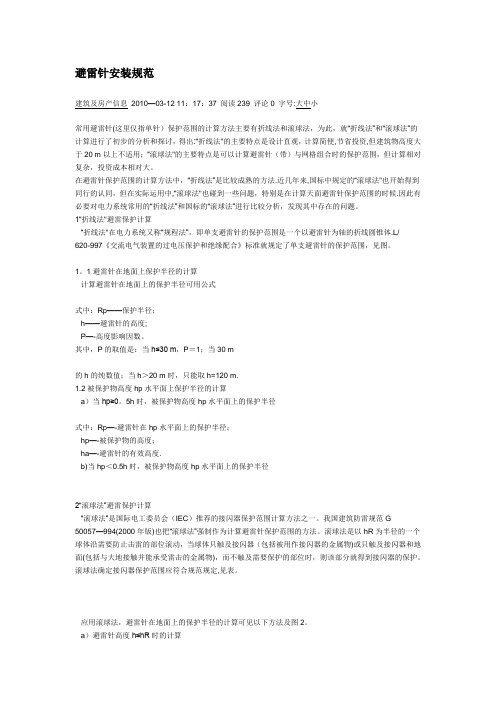

避雷针安装规范建筑及房产信息2010—03-12 11：17：37 阅读239 评论0 字号:大中小常用避雷针(这里仅指单针）保护范围的计算方法主要有折线法和滚球法，为此，就“折线法”和“滚球法”的计算进行了初步的分析和探讨，得出:“折线法"的主要特点是设计直观，计算简便,节省投资,但建筑物高度大于20 m以上不适用；“滚球法"的主要特点是可以计算避雷针（带）与网格组合时的保护范围，但计算相对复杂，投资成本相对大。
在避雷针保护范围的计算方法中，“折线法”是比较成熟的方法.近几年来,国标中规定的“滚球法"也开始得到同行的认同，但在实际运用中,“滚球法"也碰到一些问题，特别是在计算天面避雷针保护范围的时候.因此有必要对电力系统常用的“折线法”和国标的“滚球法”进行比较分析，发现其中存在的问题。
1“折线法"避雷保护计算“折线法"在电力系统又称“规程法”，即单支避雷针的保护范围是一个以避雷针为轴的折线圆锥体.L/620-997《交流电气装置的过电压保护和绝缘配合》标准就规定了单支避雷针的保护范围，见图。
1。
1避雷针在地面上保护半径的计算计算避雷针在地面上的保护半径可用公式式中：Rp——保护半径；h——避雷针的高度;P—-高度影响因数。
其中，P的取值是：当h≤30 m，P＝1；当30 m的h的纯数值；当h＞20 m时，只能取h=120 m.1.2被保护物高度hp水平面上保护半径的计算a）当hp≥0。
5h时，被保护物高度hp水平面上的保护半径式中：Rp—-避雷针在hp水平面上的保护半径；hp—-被保护物的高度；ha—-避雷针的有效高度.b)当hp＜0.5h时，被保护物高度hp水平面上的保护半径2“滚球法”避雷保护计算“滚球法”是国际电工委员会（IEC）推荐的接闪器保护范围计算方法之一。
我国建筑防雷规范G 50057—994(2000年版)也把“滚球法”强制作为计算避雷针保护范围的方法。
避雷针安装标准
避雷针作为一种重要的安全设施，其安装标准对于保障建筑物和人员的安全至
关重要。
本文将对避雷针的安装标准进行详细介绍，以便广大读者了解和掌握相关知识。
首先，避雷针的安装位置应当选择在建筑物的最高点，通常是建筑物的屋顶。
在选择安装位置时，需要考虑周围环境，确保避雷针能够完全暴露在空气中，以便更好地引导雷电。
此外，避雷针的安装位置还需要考虑建筑物的结构和材质，确保能够承受雷电的冲击。
其次，避雷针的安装高度也是需要严格遵守的标准。
一般来说，避雷针的安装
高度应当超过建筑物最高点的1.5米，这样可以更好地引导雷电并将其释放到地面。
在安装过程中，需要使用专业的设备和工具，确保避雷针的安装高度准确无误。
另外，避雷针的接地系统也是避雷针安装标准中的重要部分。
接地系统的设计
和施工需要符合相关的国家标准和规范，确保能够有效地将雷电引导到地下，避免对建筑物和人员造成损害。
在接地系统的设计和施工过程中，需要注意材料的选择和施工工艺，确保接地系统的质量和可靠性。
最后，避雷针的安装标准还包括了对于避雷针本身的质量和性能要求。
在选择
避雷针产品时，需要选择符合国家标准的正规产品，并且在安装过程中需要严格按照产品说明书和安装手册进行操作，确保避雷针的性能和安全性。
总之，避雷针作为一种重要的安全设施，其安装标准需要严格遵守和执行。
只
有在严格按照标准进行安装和使用的情况下，才能够更好地保障建筑物和人员的安全。
希望本文所介绍的避雷针安装标准能够对广大读者有所帮助，让大家在建筑物安全方面有更深入的了解和认识。
建筑防雷施工规范避雷针与接地装置安装建筑防雷施工规范：避雷针与接地装置安装1.引言建筑防雷施工是保障建筑及其内部设备安全的重要环节。
避雷针与接地装置是建筑防雷系统的核心组成部分，有效地将雷击电流引入地下，保护建筑及其内部设备免受雷击损坏。
本文将详细介绍建筑防雷施工的规范要求，特别聚焦于避雷针与接地装置的安装。
2.避雷针的安装2.1 避雷针的选择根据建筑物的高度、周围环境以及雷电活动频率等因素，选择适合的避雷针。
常见的避雷针包括尖顶采用碳钢材料制成的防雷针和尖顶采用铜材料制成的防雷针。
根据具体情况选择合适的材料和型号。
2.2 避雷针的安装位置避雷针需要安装在建筑物顶部，以便能够迅速吸引雷电并将其引至地下。
避雷针的高度应与建筑物的高度相匹配，一般情况下，避雷针的高度应比建筑物的高度高出1-2米。
同时，避雷针之间的间距应保持在适当范围内，确保覆盖面积均匀。
2.3 避雷针的安装要求（1）避雷针应固定在坚固的建筑结构上，使用不锈钢螺栓进行牢固连接；（2）避雷针与建筑物之间的导线应选用导电性能优良，防腐耐候性好的材料；（3）避雷针的周围区域应保持清洁，无遮挡物，并远离易燃易爆物质。
3.接地装置的安装3.1 接地装置的选择接地装置是将来自避雷针的雷击电流引入地下的设备，一般采用导电性能好且能够长期使用的金属材料制成。
根据建筑物的规模和用途，选择适当的接地装置。
3.2 接地装置的布置接地装置需要布置在建筑物的地下，通常选择在地基附近深入地下1-2米的位置。
为了提高接地效果，可以采用接地网、接地棒等形式进行布置。
接地装置之间的距离应根据具体要求合理布置。
3.3 接地装置的安装要求（1）接地装置与避雷针之间的导线应选择导电性能优良的材料，导线的截面积要足够大；（2）接地装置的材料要求具有良好的防腐性能，确保长期可靠使用；（3）接地装置应与建筑物的主体结构良好连接，并与主体结构的接地系统有效链接。
4.其他注意事项4.1 安全施工在进行建筑防雷施工时，必须确保施工人员的安全。

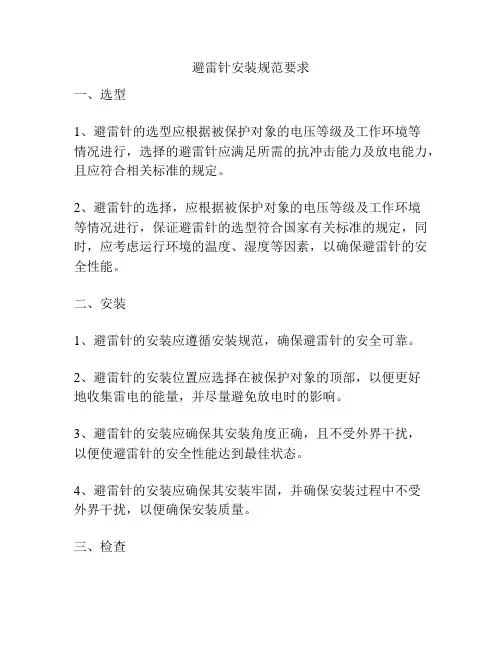

避雷针安装规范要求
一、选型
1、避雷针的选型应根据被保护对象的电压等级及工作环境等
情况进行，选择的避雷针应满足所需的抗冲击能力及放电能力，且应符合相关标准的规定。
2、避雷针的选择，应根据被保护对象的电压等级及工作环境
等情况进行，保证避雷针的选型符合国家有关标准的规定，同时，应考虑运行环境的温度、湿度等因素，以确保避雷针的安全性能。
二、安装
1、避雷针的安装应遵循安装规范，确保避雷针的安全可靠。
2、避雷针的安装位置应选择在被保护对象的顶部，以便更好
地收集雷电的能量，并尽量避免放电时的影响。
3、避雷针的安装应确保其安装角度正确，且不受外界干扰，
以便使避雷针的安全性能达到最佳状态。
4、避雷针的安装应确保其安装牢固，并确保安装过程中不受
外界干扰，以便确保安装质量。
三、检查
1、安装完成后，应对避雷针的安装进行检查，确保避雷针的安装牢固，安装角度正确，以及接地线的安装等情况。
2、检查完成后，应对避雷针进行试验，确保避雷针的抗冲击能力及放电能力符合要求。
3、安装完成后，应对避雷针进行定期维护，确保避雷针的安全性能持续稳定。

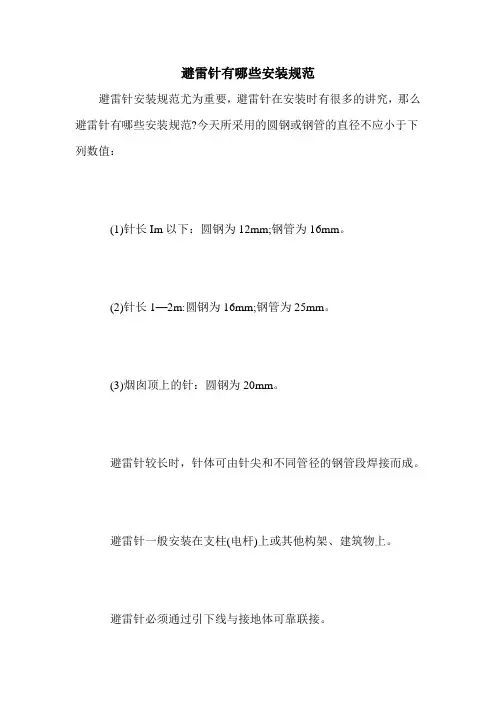

避雷针有哪些安装规范
避雷针安装规范尤为重要，避雷针在安装时有很多的讲究，那么避雷针有哪些安装规范?今天所采用的圆钢或钢管的直径不应小于下列数值：
(1)针长Im以下：圆钢为12mm;钢管为16mm。
(2)针长1—2m:圆钢为16mm;钢管为25mm。
(3)烟囱顶上的针：圆钢为20mm。
避雷针较长时，针体可由针尖和不同管径的钢管段焊接而成。
避雷针一般安装在支柱(电杆)上或其他构架、建筑物上。
避雷针必须通过引下线与接地体可靠联接。
避雷针(线、带)的接地除必须符合接地的一般要求外，还应遵下列规定：
(1)避雷针(带)与引下线之间的连接应采用焊接。
(2)装有避雷针的金属简体(如烟囱)，当其厚度大于4mm时，可作为避雷针的引下线，但筒底部应有对称两处与接地体相连。
(3)独立避雷针及其接地装置与道路或建筑物的出人口等的距离应大于3m。
(4)独立避雷针(线)应设立独立的接地装置，在土壤电阻率不大于100n.m的地区，其接地电阻不宜超过10fl。
(5)其他接地体与独立避雷针的接地体之地中距离不应小于
3m。
(6)不得在避雷针构架或电杆上架设低压电力线或通信线。
避雷针及其接地装置不能装设在人、畜经常通行的地方，距道路应3m
屋顶上装设多支避雷针时，两针之间距离不宜大于30m;屋顶上单支避雷针的保护范围可按60。
保护角确定。
上面对其避雷针安装规范有详细的介绍，让更多人对其避雷针安装规范有详细的讲解，除此之外，还需要对其雷电会带来哪些危害等了解，这里有很多自然灾害安全小知识。

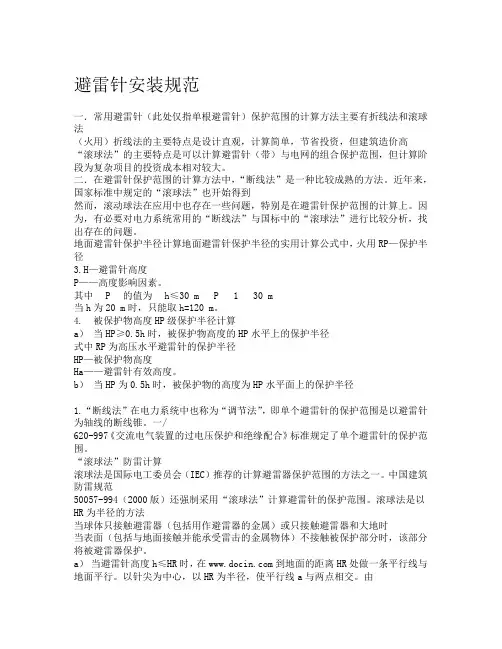

避雷针安装规范一．常用避雷针（此处仅指单根避雷针）保护范围的计算方法主要有折线法和滚球法（火用）折线法的主要特点是设计直观，计算简单，节省投资，但建筑造价高“滚球法”的主要特点是可以计算避雷针（带）与电网的组合保护范围，但计算阶段为复杂项目的投资成本相对较大。
二．在避雷针保护范围的计算方法中，“断线法”是一种比较成熟的方法。
近年来，国家标准中规定的“滚球法”也开始得到然而，滚动球法在应用中也存在一些问题，特别是在避雷针保护范围的计算上。
因为，有必要对电力系统常用的“断线法”与国标中的“滚球法”进行比较分析，找出存在的问题。
地面避雷针保护半径计算地面避雷针保护半径的实用计算公式中，火用RP—保护半径3.H—避雷针高度P——高度影响因素。
其中P的值为h≤30 m P130 m当h为20 m时，只能取h=120 m。
4. 被保护物高度HP级保护半径计算a）当HP≥0.5h时，被保护物高度的HP水平上的保护半径式中RP为高压水平避雷针的保护半径HP—被保护物高度Ha——避雷针有效高度。
b）当HP为0.5h时，被保护物的高度为HP水平面上的保护半径1.“断线法”在电力系统中也称为“调节法”，即单个避雷针的保护范围是以避雷针为轴线的断线锥。
一/620-997《交流电气装置的过电压保护和绝缘配合》标准规定了单个避雷针的保护范围。
“滚球法”防雷计算滚球法是国际电工委员会（IEC）推荐的计算避雷器保护范围的方法之一。
中国建筑防雷规范50057-994（2000版）还强制采用“滚球法”计算避雷针的保护范围。
滚球法是以HR为半径的方法当球体只接触避雷器（包括用作避雷器的金属）或只接触避雷器和大地时当表面（包括与地面接触并能承受雷击的金属物体）不接触被保护部分时，该部分将被避雷器保护。
a）当避雷针高度h≤HR时，在到地面的距离HR处做一条平行线与地面平行。
以针尖为中心，以HR为半径，使平行线a与两点相交。
由以圆的中心或HR为半径画一个弧。

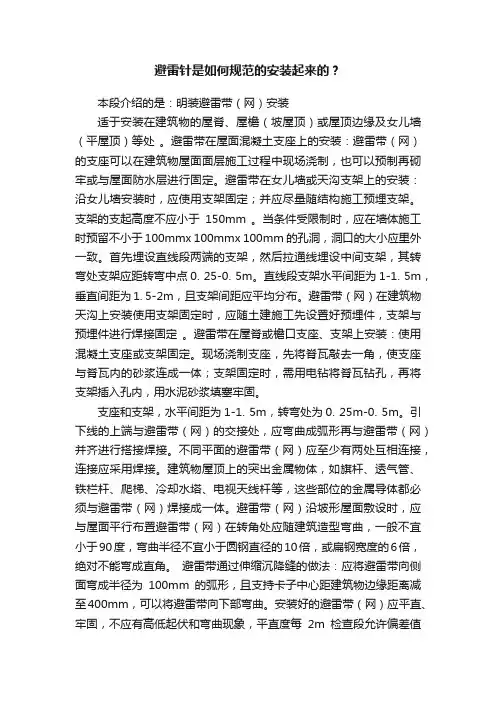

避雷针是如何规范的安装起来的？本段介绍的是：明装避雷带（网）安装适于安装在建筑物的屋脊、屋檐（坡屋顶）或屋顶边缘及女儿墙（平屋顶）等处。
避雷带在屋面混凝土支座上的安装：避雷带（网）的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。
避雷带在女儿墙或天沟支架上的安装：沿女儿墙安装时，应使用支架固定；并应尽量随结构施工预埋支架。
支架的支起高度不应小于150mm 。
当条件受限制时，应在墙体施工时预留不小于100mmx 100mmx 100mm的孔洞，洞口的大小应里外一致。
首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0. 25-0. 5m。
直线段支架水平间距为1-1. 5m，垂直间距为1. 5-2m，且支架间距应平均分布。
避雷带（网）在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。
避雷带在屋脊或檐口支座、支架上安装：使用混凝土支座或支架固定。
现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体；支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。
支座和支架，水平间距为1-1. 5m，转弯处为0. 25m-0. 5m。
引下线的上端与避雷带（网）的交接处，应弯曲成弧形再与避雷带（网）并齐进行搭接焊接。
不同平面的避雷带（网）应至少有两处互相连接，连接应采用焊接。
建筑物屋顶上的突出金属物体，如旗杆、透气管、铁栏杆、爬梯、冷却水塔、电视天线杆等，这些部位的金属导体都必须与避雷带（网）焊接成一体。
避雷带（网）沿坡形屋面敷设时，应与屋面平行布置避雷带（网）在转角处应随建筑造型弯曲，一般不宜小于90度，弯曲半径不宜小于圆钢直径的10倍，或扁钢宽度的6倍，绝对不能弯成直角。
避雷带通过伸缩沉降缝的做法：应将避雷带向侧面弯成半径为100mm的弧形，且支持卡子中心距建筑物边缘距离减至400mm，可以将避雷带向下部弯曲。
防雷装置安装工艺标准l 范围本工艺标准适用于建筑物防雷接地装置（包括接地体、接地干线、支架、防雷引下线、避雷带或均压环、避雷网、避雷针等）安装工程。
2 施工准备2．1 材料要求镀锌钢材有扁钢、角钢、圆钢、钢管等，使用时应根据设计要求选择使用冷镀锌还是热镀锌材料。
产品应有材料检验证明及产品出厂合格证。
镀锌辅料有铅丝(即镀锌铁丝)、螺栓、垫圈、弹簧垫圈、U 型螺栓、元宝螺栓、支架等。
其他材料：电焊条、氧气、乙炔、沥青漆，混凝土支架，预埋件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。
2．2 主要机具：常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、电焊工具等。
2.3 作业条件接地体作业条件：按设计位置清理好场地；底板钢筋与柱筋连接处已绑扎完。
接地干线作业条件：支架安装完毕；保护管已预埋；土建抹灰完毕。
支架安装作业条件：各种支架已运到现场；结构工程已经完成；室外必须有脚手架或爬梯。
防雷引下线暗敷作业条件：建筑物(或构筑物)有脚手架或爬梯，达到能上人操作的条件；利用主筋作引下线时，钢筋绑扎完毕。
防雷引下线明敷设作业条件：支架安装完毕；建筑物(或构筑物) 有脚手架或爬梯达到能上人操作的条件；土建外装修完毕。
避雷带安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。
避雷网安装作业条件：接地体与引下线必须做完；支架安装完毕；具备调直场地和垂直运输条件。
避雷针安装作业条件：接地体及引下线必须做完；需要脚手架处，脚手架搭设完毕；土建结构工程已完，并随结构施工做完预埋件。
3、操作工艺3．1 工艺流程3．2 接地体安装工艺：人工接地体(极)安装应符合以下规定：人工接地体(极)的尺寸符合设计要求及相关规范规定。
接地体的埋设深度其顶部不应小于0.6m，角钢及钢管接地体应垂直配置。
垂直接地体长度不应小于2.5m，其相互之间间距一般不应小于5m。
接地体埋设位置距建筑物不宜小于1.5m；遇在垃圾、灰渣等处埋设接地体时，应换土，并分层夯实。
当接地装置必须埋设在距建筑物出人口或人行道小于3m 时，应采用均压带做法或在接地装置上面敷设50～90mm 厚度沥青层，其宽度应超过接地装置2m。
接地体(线)的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。
采用搭接焊时，其焊接长度如下：（a）镀锌扁钢不小于其宽度的2 倍，三面施焊 (当扁钢宽度不同时，搭接长度以宽的为准)。
敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲。
（b）镀锌圆钢焊接长度为其直径的6 倍并应双面施焊 (当直径不同时，搭接长度以直径大的为准)。
（c）镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6 倍。
（d）镀锌扁钢与镀锌钢管(或角钢)焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，还应直接将扁钢本身弯成弧形(或直角形)与钢管(或角钢)焊接。
当接地线遇有白灰焦渣层而无法避开时，应用水泥砂浆全面保护。
3.3 人工接地体(极)安装：（a）接地体的加工：根据设计要求的数量，材料规格进行加工，材料一般采用钢管和角钢切割，长度不应小于2.5m。
如采用钢管打入地下应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形。
为了避免打入时受力不均使管子歪斜，也可加工成扁尖形；遇土土质很硬时，可将尖端加工成锥形。
如选用角钢时，应采用不小于40mmX40mmX4mm 的角钢，切割长度不应小于2.5m，角钢的一端应加工成尖头形状。
（b）挖沟：根据设计图要求，对接地体(网)的线路进行测量弹线，在此线路上挖掘深为0.8—1m，宽为0.5m 的沟，沟上部稍宽，底部如有石子应清除。
（c）安装接地体(极)：沟挖好后，应立即安装接地体和敷设接地扁钢，防止土方坍塌。
先将接地体放在沟的中心线上，打入地下，一般采用手锤打入。
一人扶着接地体，一人用大锤敲扣接地体顶部。
为了防止钢管或角钢打劈，可加一护管帽套在接地管端，角钢接地可采用短角钢(约10cm)焊在接地角钢上即可。
使用手锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地600mm 时停止打入。
（d）接地体间的扁钢敷设：扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地体用电焊(气焊)焊接。
扁钢应侧放而不可放平，侧放时散流电阻较小。
扁钢与钢管连接的位置距接地体最高点约100mm。
焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理，并将接地线引出至需要位置，留有足够的连接长度，以待使用。
（e）核验接地体(线)：接地体连接完毕后，应及时请质检部门进行隐检。
接地体材质、位置、焊接质量、接地体(线)的截面规格等均应符合设计要求及施工验收规范要求，经检验合格后方可进行回填，分层夯实。
最后将接地电阻摇测数值填写在隐检记录上。
3.4 接地干线的安装接地干线的安装应符合以下规定：（a）接地干线穿墙时，应加套管保护，跨越伸缩缝时，应做煨弯补偿。
（b）接地干线应设有为测量接地电阻而预备的断接卡子，一般采用暗盒装入，同时加装盒盖并做上接地标记。
（c）接地干线跨越门口时应暗敷设于地面内(做地面以前埋好)。
（d）接地干线距地面应不小于200mm，距墙面应不小于10mm，支持件应采用40mmX4mm 的扁钢，尾端应制成燕尾状，入孔深度与宽度各为50mm，总长度为70mm。
支持件间的水平直线距离一般为lm，垂直部分为1.5m，转弯部分为0.5m。
（e）接地干线敷设应平直，水平度与垂直度允许偏差2／1000，但全长不得超过10mm。
（f）转角处接地干线弯曲半径不得小于扁钢厚度的2 倍。
（g）接地干线应刷黑色油漆，油漆应均匀无遗漏，但断接卡子及接地端子等处不得刷油漆。
3.5 避雷针制作与安装：避雷针制作与安装应符合以下规定（a）所有金属部件必须镀锌，操作时注意保护镀锌层。
（b）采用镀锌钢管制做针尖，管壁厚度不得小于3mm（c）避雷针应垂直安装牢固，垂直度允许偏差为3／1000。
（d）避雷针一般采用圆钢或钢管制成，独立避雷针一般采用直径为19mm 镀锌圆钢；屋面上的避雷针一般宜采用直径25mm 镀锌钢管；水塔顶部避雷针采用直径25mm 或40mm 的镀锌钢管；烟囱顶上避雷针采用直径25mm 镀锌圆钢或直径为40mm 的镀锌钢管；避雷环用直径12mm 镀锌圆钢或截面为100mm2 镀锌扁钢，其厚度应为4mm。
避雷针安装时先将支座钢板的底板固定在预埋的地脚螺栓上，焊上块肋板，再将避雷针立起，找直、找正后，进行点焊，然后加以校正，焊上其它三块肋板。
最后将引下线焊在底板上，清除药皮刷漆。
3.6 支架安装：支架安装应符合下列规定：（a）角钢支架应有燕尾，其埋注深度不小于100mm，扁钢和圆钢支架埋深不小于80mm。
（b）所有支架必须牢固，灰浆饱满，横平竖直。
（c）防雷装置的各种支架顶部一般应距建筑物表面1OOmm；接地干线支架其顶部应距墙面20mm。
（d）支架水平间距不大于lm(混凝土支座不大于2m)；垂直间距不大于1.5m。
各间距应均匀，允许偏差30mm。
转角处两边的支架距转角中心不大于250mm。
（e）支架应平直。
水平度每2m 检查段允许偏差3/1000，垂直度每3m 检查段允许偏差2/1000；但全长偏差不得大于lOmm。
（f）支架等铁件均应做防腐处理支架安装工艺：（a）支架安装时应尽可能随结构施工预埋支架或铁件，根据设计要求进行弹线及分档定位。
用手锤、錾子进行剔洞，洞的大小应里外一致。
（b）首先埋注一条直线上的两端支架，然后用铅丝拉直线，埋注其它支架。
在埋注前应先把洞内用水浇湿。
（c）如用混凝土支座，将混凝土支座分档摆好。
先在两端支架间拉直线，然后将其它支座用砂浆找平找直（d）如果女儿墙预留有预埋铁件，可将支架直接焊在铁件上，支架的找直方法同前。
3.7 防雷引下线暗敷设：防雷引下线暗敷设应符合下列规定：（a）引下线扁钢截面不得小于25mmX4mm；圆钢直径不得小于12mm。
（b）引下线必须在距地面1.5～1.8m 处做断接卡子或测试点(一条引下线者除外)。
断接线卡子所用螺栓的直径不得小于10mm，并需加镀锌垫圈和镀锌弹簧垫圈。
（c）利用主筋作暗敷引下线时，每条引下线不得少于两根主筋。
建筑物的金属构件(如消防梯、烟囱的铁爬梯等可作为引下线，但所有金属部件之间均应连成电气通路。
（d）引下线应沿建筑的外墙敷设，从接闪器到接地引下线的敷设路径，应尽可能短而直。
根据建筑物的具体情况不能直线引下时，也可以弯曲，但应注意弯曲开口处的距离不得小于弯曲部线段实际长度的0.1 倍。
引下线也可以暗装，但截面应加大一级，暗装时还应注意墙内其它金属构件的距离。
（e）在易受机械损坏的地方、地上约1.7m 至地下0.3 米的一段地线应加保护措施。
防雷引下线暗敷设工艺：（a）首先将所需扁钢(或圆钢)用手锤(或钢筋扳子)进行调直或抻直。
将调直的引下线运到安装地点，按设计要求挂好。
（b）及时将引下线的下端与接地体焊接好，或与断接卡子接好。
随着建筑物的逐步增高，将引下线敷设于建筑物内至屋顶为止。
如需接头则应进行焊接，焊接后应敲掉药皮并刷防锈漆，并请有关人员进行隐检验收，做好记录。
（c）利用主筋(直径不少于16mm)作引下线时，按设计要求找出全部主筋位置，用油漆作好标记。
（d）土建装修完毕后，将引下线在地面2m 的一段套上保护管，并用卡子将其固定牢固，刷上红白相间的油漆。
3.8 防雷引下线明敷设防雷引下线明敷设应符合下列规定，（a）引下线的垂直允许偏差为2／10000。
（b）引下线必须调直后进行敷设，弯曲处不应小于90o，并不得弯成死角。
（c）引下线除设计有特殊要求者外，镀锌扁钢截面不小于48mm2，镀锌圆钢直径不得小于8mm。
（d）有关断接卡子位置应按设计及规范要求执行。
防雷引下线明敷设工艺（a）引下线如为扁钢，可放在平板上用手锤调直；如为圆钢可将圆钢放开，一端固定在牢固地锚的机具上，另一端固定在绞磨(或倒链)的夹具上进行冷拉直。
（b）将调直的引下线运到安装地点，将引下线用大绳提升到最高点，然后由上而下逐点固定，直至安装断接卡子处。
（c）如需接头或安装断接卡子，则应进行焊接。
焊接后，清除药皮，局部调直，刷防锈漆。
（d）将接地线地面以上二米段，套上保护管，并刷红白油漆。
用镀锌螺栓将断接卡子与接地体连接牢固。
3.9 避雷网安装：避雷网安装应符合以下规定：（a）避雷线应平直、牢固，不应有高低起伏和弯曲。
（b）距离建筑物应一致，平直度每2m 检查段允许偏差3／1000，但全长不得超过10mm。
（c）避雷线弯曲处不得小于90o，弯曲半径不得小于圆钢直径的10 倍。
