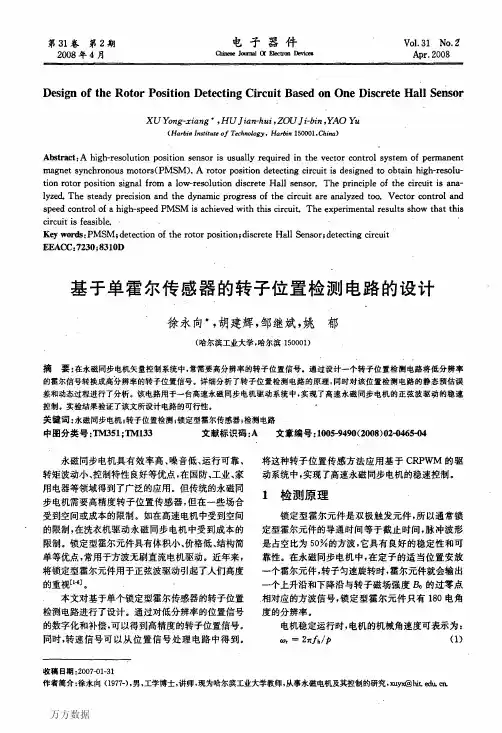

433 基于单霍尔传感器的转子位置检测电路的设计

单相无刷电机的控制系统设计一、引言单相无刷电机是一种在现代工业和家用电器中广泛应用的电机类型，它具有体积小、效率高、运行平稳等优点，在家电、医疗器械、汽车等领域有着重要的应用价值。

为了充分发挥单相无刷电机的性能优势，需要设计一个稳定、高效的控制系统来驱动这种电机。

本文将重点介绍单相无刷电机的控制系统设计，包括控制方法、硬件设计和软件编程等方面。

二、单相无刷电机的基本原理单相无刷电机是一种通过电子技术控制电机转子位置的电机。

它与传统的交流异步电机相比，可以实现更高的效率和更精准的控制。

单相无刷电机由定子和转子两部分组成，其中定子上通常布置有若干组绕组，而转子上布置有若干极对的永磁体。

在工作时，单相无刷电机需要通过控制器来确定转子位置，并采用恰当的方式控制定子绕组上的电流，从而使得电机可以按照期望的速度和方向运转。

三、单相无刷电机的控制方法1. 基于霍尔传感器的控制方法单相无刷电机通常配备有霍尔传感器，通过检测转子位置来实现控制。

这种方法简单可靠，能够准确检测转子位置，但由于霍尔传感器本身的精度问题，可能会出现控制精度不高的情况。

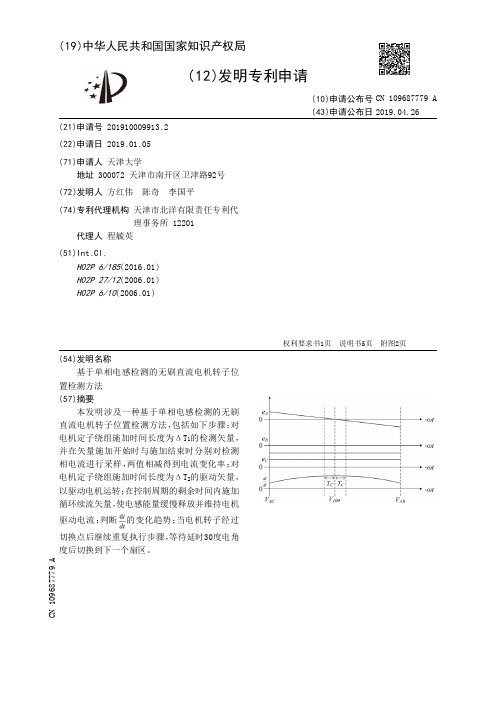

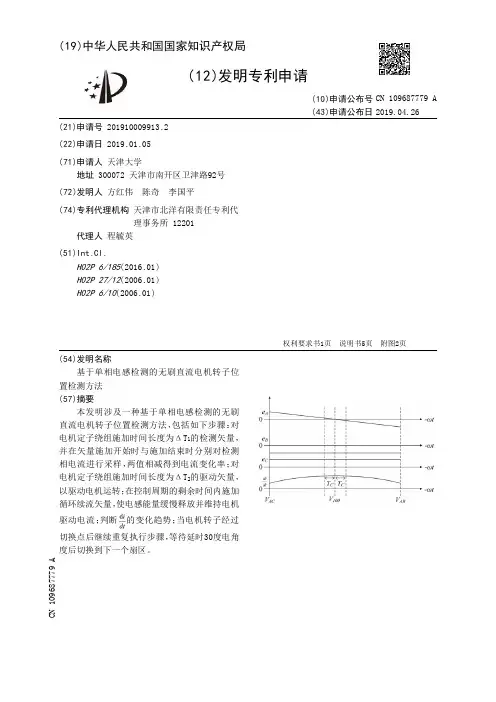

2. 传感器无刷电机控制方法传感器无刷电机通过算法计算转子位置，而不依赖于外部霍尔传感器。

这种方法可以提高控制精度，同时减少了传感器的使用成本，但需要更复杂的算法来实现。

四、单相无刷电机的控制系统硬件设计1. 电机驱动器电机驱动器是单相无刷电机控制系统中的关键部分，它需能够根据控制信号提供恰当的电流给电机，控制电机的转速和转矩。

常见的电机驱动器包括功率半导体器件如IGBT、MOSFET等。

2. 控制器控制器主要负责计算电机转子位置和控制电机相电流的大小和方向。

控制器可以采用微处理器或者专门的控制芯片，通过编程实现控制算法。

3. 传感器如果采用基于霍尔传感器的控制方法，需要安装霍尔传感器来检测转子位置。

如果采用传感器无刷电机控制方法，则可以省略传感器。

五、单相无刷电机的控制系统软件编程控制系统的软件编程是单相无刷电机控制系统设计中至关重要的一部分。

利用反电动势或霍尔传感器来预测转子位置的方法1.引言1.1 概述概述部分应该包括对该方法的简要介绍，提供一些背景信息，并概括讨论文章将要探讨的主题。

根据文章标题，我们可以进行如下编写：概述：在电机控制领域中，预测转子位置是一项关键的任务，它对控制算法的准确性和响应性至关重要。

为了实现精确的转子位置预测，我们可以利用反电动势或者霍尔传感器方法。

这两种方法都能够通过测量电机绕组中感应到的电压信号或者磁场变化来推断转子的位置。

反电动势方法是利用电机绕组中感应到的反电动势信号来预测转子位置的一种常用方式。

当电机转子运动时，磁场的变化会感应出反向的电压信号，这个信号的频率和幅值与转子位置直接相关。

通过对这个信号进行处理和分析，我们可以准确地推断出转子的位置，并将其用于控制算法中。

另一种常见的方法是使用霍尔传感器来预测转子位置。

霍尔传感器是一种能够测量磁场的传感器，通过安装在电机周围的不同位置，我们可以获取不同位置的磁场变化信息。

这些磁场变化与转子位置有关，通过对霍尔传感器输出信号的分析和处理，我们可以准确地推断出转子的位置，并将其用于控制算法中。

本文将详细探讨反电动势和霍尔传感器方法的原理和应用。

我们将首先介绍反电动势方法的工作原理以及其在转子位置预测中的应用。

接下来，我们将详细讨论霍尔传感器方法的原理和应用，并比较两种方法的优缺点。

最后，我们将对本文进行总结，并展望这两种方法在未来的发展前景。

通过本文的研究，读者将能够了解如何利用反电动势和霍尔传感器来预测转子位置，以及这两种方法在电机控制中的应用价值。

同时，我们也将对这两种方法的优化和改进提出一些建议，以期能够不断提升电机控制的精确性和效率。

1.2 文章结构部分的内容：本文将介绍利用反电动势或霍尔传感器来预测转子位置的方法。

文章共分为引言、正文和结论三个部分。

在引言部分，将对本文的内容进行概述，介绍反电动势和霍尔传感器的基本原理，并阐明本文的目的。

通过明确引言的重点，读者能够更好地理解本文的主要内容和研究目标。

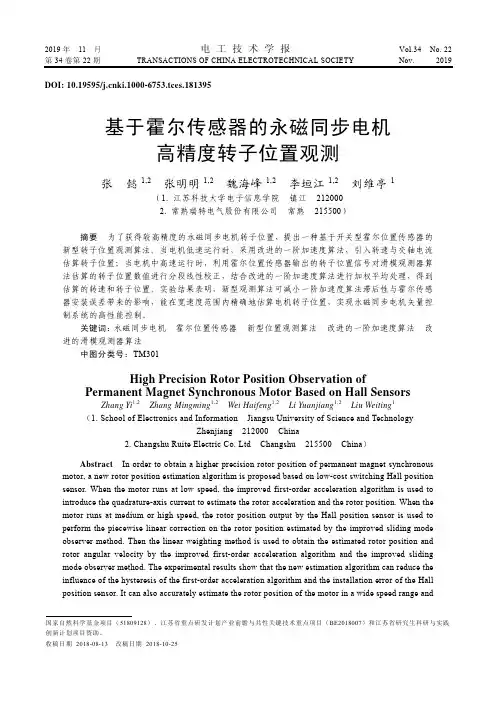

霍尔传感器检测转子位置原理霍尔传感器是一种用来检测磁场的传感器，常被应用于测量和监控转子位置的系统中。

它不仅能够准确地确定转子的位置，还能够提供相关的电信号输出。

本文将深入探讨霍尔传感器检测转子位置的原理，并分享对这个概念的观点和理解。

一、转子位置检测的重要性转子位置的准确检测对很多设备和系统来说是至关重要的。

无论是在发动机控制系统、电机驱动系统还是自动控制中，都需要实时了解转子位置的信息以进行相应的控制和调节。

而霍尔传感器作为一种常见而有效的位置检测方法，能够满足这些需求。

二、霍尔传感器的基本原理霍尔传感器的工作原理是基于霍尔效应：当一个载流子在磁场中运动时，它所受到的洛伦兹力将导致电荷体的累积和分离，从而产生一个电势差。

根据霍尔效应的特性，可将霍尔传感器分为线性霍尔传感器和角度霍尔传感器。

而在转子位置检测中，我们主要关注的是角度霍尔传感器。

三、角度霍尔传感器的工作原理角度霍尔传感器通常由霍尔元件、磁性元件和信号处理电路组成。

磁性元件通常是一个带有磁性极对的转子，并安装在待测转子上。

当待测转子旋转时，磁性元件中的磁极对将产生一个磁场。

而霍尔元件则被安装在静止的部分上，它会受到磁场的作用。

当磁性元件旋转时，通过对霍尔元件的测量，我们可以获得与磁场相关的电信号。

根据这些电信号的变化，我们可以计算出待测转子的角度位置。

通常，角度霍尔传感器会输出一个模拟电压信号或数字脉冲信号，用以表示转子当前的角度位置。

四、观点和理解1. 霍尔传感器的优点与其他位置检测方法相比，霍尔传感器具有许多优点。

它具有高精度和良好的重复性，能够提供准确的位置信息。

由于霍尔传感器不直接与待测转子接触，因此具有较长的使用寿命和较低的维护成本。

霍尔传感器还具有反应速度快、抗干扰能力强等优点。

2. 应用领域霍尔传感器广泛应用于许多领域。

在汽车行业中，霍尔传感器常被用于发动机的位置检测和节气门控制等系统中。

在电机驱动系统中，霍尔传感器被用于检测电动机转子的位置，从而实现精确的运动控制。

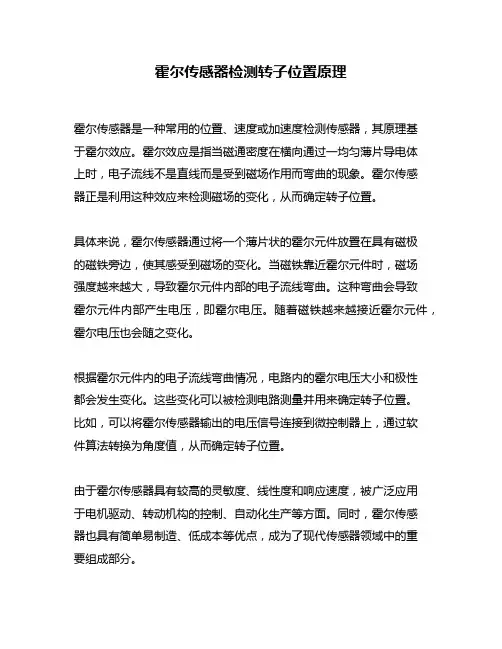

霍尔传感器检测转子位置原理
霍尔传感器是一种常用的位置、速度或加速度检测传感器，其原理基
于霍尔效应。

霍尔效应是指当磁通密度在横向通过一均匀薄片导电体
上时，电子流线不是直线而是受到磁场作用而弯曲的现象。

霍尔传感
器正是利用这种效应来检测磁场的变化，从而确定转子位置。

具体来说，霍尔传感器通过将一个薄片状的霍尔元件放置在具有磁极
的磁铁旁边，使其感受到磁场的变化。

当磁铁靠近霍尔元件时，磁场
强度越来越大，导致霍尔元件内部的电子流线弯曲。

这种弯曲会导致
霍尔元件内部产生电压，即霍尔电压。

随着磁铁越来越接近霍尔元件，霍尔电压也会随之变化。

根据霍尔元件内的电子流线弯曲情况，电路内的霍尔电压大小和极性
都会发生变化。

这些变化可以被检测电路测量并用来确定转子位置。

比如，可以将霍尔传感器输出的电压信号连接到微控制器上，通过软
件算法转换为角度值，从而确定转子位置。

由于霍尔传感器具有较高的灵敏度、线性度和响应速度，被广泛应用
于电机驱动、转动机构的控制、自动化生产等方面。

同时，霍尔传感
器也具有简单易制造、低成本等优点，成为了现代传感器领域中的重
要组成部分。

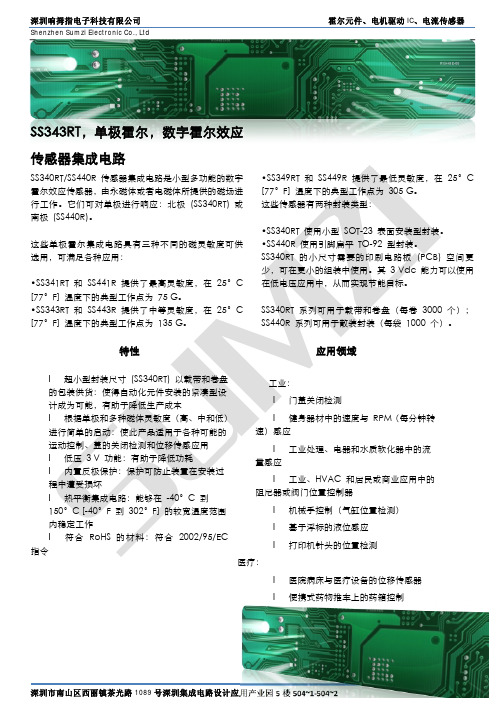

深圳响拇指电子科技有限公司 霍尔元件、电机驱动IC 、电流传感器Shenzhen Sumzi Electronic Co., Ltd深圳市南山区西丽镇茶光路1089号深圳集成电路设计应用产业园5楼504~1-504~21SS343RT ，单极霍尔，数字霍尔效应 传感器集成电路SS340RT/SS440R 传感器集成电路是小型多功能的数字霍尔效应传感器，由永磁体或者电磁体所提供的磁场进行工作。

它们可对单极进行响应：北极 (SS340RT) 或南极 (SS440R)。

这些单极霍尔集成电路具有三种不同的磁灵敏度可供选用，可满足各种应用：•SS341RT 和 SS441R 提供了最高灵敏度，在 25°C [77°F] 温度下的典型工作点为 75 G 。

•SS343RT 和 SS443R 提供了中等灵敏度，在 25°C [77°F] 温度下的典型工作点为 135 G 。

•SS349RT 和 SS449R 提供了最低灵敏度，在 25°C [77°F] 温度下的典型工作点为 305 G 。

这些传感器有两种封装类型：•SS340RT 使用小型 SOT-23 表面安装型封装。

•SS440R 使用引脚扁平 TO-92 型封装。

SS340RT 的小尺寸需要的印刷电路板 (PCB) 空间更少，可在更小的组装中使用。

其 3 Vdc 能力可以使用在低电压应用中，从而实现节能目标。

SS340RT 系列可用于载带和卷盘（每卷 3000 个）；SS440R 系列可用于散装封装（每袋 1000 个）。

特性 应用领域l 超小型封装尺寸 (SS340RT) 以载带和卷盘的包装供货：使得自动化元件安装的紧凑型设计成为可能，有助于降低生产成本l 根据单极和多种磁体灵敏度（高、中和低）进行简单的启动：使此产品适用于各种可能的运动控制、盖的关闭检测和位移传感应用 l 低压 3 V 功能：有助于降低功耗 l 内置反极保护：保护可防止装置在安装过程中遭受损坏l 热平衡集成电路：能够在 -40°C 到150°C [-40°F 到 302°F] 的较宽温度范围内稳定工作 l 符合 RoHS 的材料：符合 2002/95/EC指令工业： l 门盖关闭检测l 健身器材中的速度与 RPM （每分钟转速）感应 l 工业处理、电器和水质软化器中的流量感应 l 工业、HVAC 和居民或商业应用中的阻尼器或阀门位置控制器l 机械手控制（气缸位置检测） l 基于浮标的液位感应 l 打印机针头的位置检测医疗： l 医院病床与医疗设备的位移传感器 l 便携式药物推车上的药箱控制。

433MHz简单发射电路的设计与原理随着无线通信技术的发展，433MHz无线模块在遥控、遥测、无线数传等领域得到了广泛的应用。

本文将介绍一种简单的433MHz发射电路的设计原理和实现方法，帮助读者了解如何设计并实现一个基于433MHz的简单发射电路。

一、电路原理1. 433MHz无线模块433MHz无线模块是一种低成本、低功耗的无线通信模块，常用于短距离无线通信。

它可以通过信号接收和发射来实现无线数据传输，结构简单，易于实现。

2. 发射电路原理433MHz的简单发射电路主要由射频发射器、晶体振荡器、配套电路等组成。

其工作原理是通过晶体振荡器产生稳定的载波信号，经过射频发射器进行调制并发射出去，实现无线数据传输。

二、电路设计1. 元器件选择在设计433MHz的简单发射电路时，需要选择合适的元器件，包括射频发射器、晶体振荡器、天线等。

其中，射频发射器要求工作频率为433MHz，具有稳定的调制和发射能力；晶体振荡器需要选择合适的频率，并具有较好稳定性和频率准确度；天线要具有较好的频率匹配特性，以提高发射效果。

2. 电路连接与布局在电路连接方面，需要根据射频发射器的控制引脚来实现数据调制，将晶体振荡器输出的载波信号通过射频发射器进行调制并输出。

布局上要注意射频传输路径的阻抗匹配，尽量减小电路中的干扰和损耗。

三、电路实现1. 选取合适的芯片和模块要实现433MHz的简单发射电路，可以选取一些市场上常见、成熟的芯片和模块，比如CC1101射频发射器芯片、433MHz射频发射模块等，它们已经具有完善的调制、发射功能，只需进行简单的连接和编程即可实现。

2. 连接调试在连接调试过程中，需要注意射频传输路径的匹配和阻抗，尽量减小信号损耗和反射，确保信号的完整传输。

通过示波器等测试仪器观察信号的调制效果和发射效果，进行相应的调整和优化。

3. 程序设计对于一些集成了微控制器的射频发射模块，可以通过程序设计来实现数据的编码和发送控制。

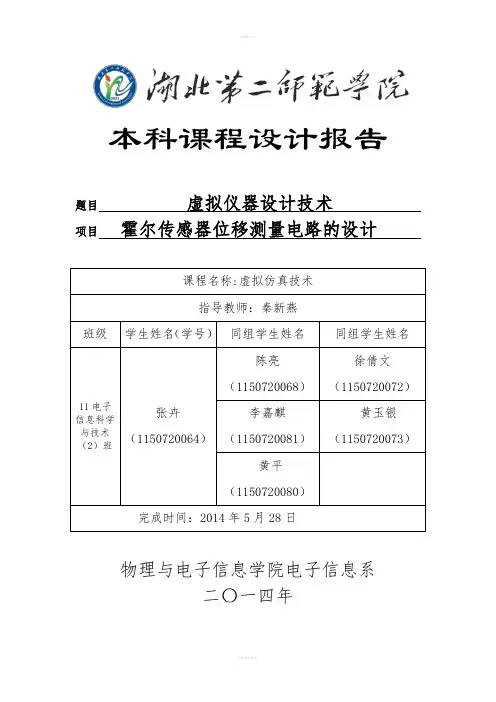

本科课程设计报告题目 虚拟仪器设计技术 项目霍尔传感器位移测量电路的设计物理与电子信息学院电子信息系二〇一四年目录第一章虚拟仪器课程设计的意义及目的 (3)1.1 课程设计的意义 (3)1.2 课程设计的目的 (3)第二章关于虚拟仪器和Labview (3)2.1 虚拟仪器的简介 (3)2.2 Labview概述 (4)第三章霍尔传感器位移测量电路的设计 (4)3.1 设计要求 (4)3.2 测量电路原理与设计 (5)3.2.1 模型的建立 (5)3.2.2 放大电路设计 (7)第四章电路仿真分析 (7)4.1 交流分析 (7)4.2 傅里叶分析 (8)4.3 直流扫描分析 (9)4.4 传递函数分析 (9)4.5 参数扫描分析 (10)4.6 实验数据处理 (11)第五章 Labview显示模块设计 (11)5.1 位移测量子程序的设计 (11)5.2 接口电路的设计与编译 (12)第六章总结 (16)第一章虚拟仪器课程设计的意义及目的1.1 课程设计的意义虚拟仪器技术课程是计算机科学与技术、自动化、电气工程及其自动化等专业本科生的实践性强的硬件方向专业课。

虚拟仪器系统是计算机系统与仪器系统技术相结合的产物，它利用计算机系统的强大功能，结合相应的硬件，突破传统仪器在数据处理、显示、传送等方面的限制，使用户可以方便地对其进行维护、扩展、升级等，广泛地应用在通讯、自动化、半导体、航空、电子、电力、生化制药和工业生产等各种领域。

1.2 课程设计的目的通过本课程的学习，可以使学生掌握LABVIEW软件，学会数据采集、输出编程，虚拟仪器的数据传输和仪器控制编程，初步掌握虚拟仪器系统的综合设计方法。

第二章关于虚拟仪器和Labview2.1 虚拟仪器的简介虚拟仪器是在计算机基础上通过增加相关硬件和软件构建而成的、具有可视化界面的仪器。

虚拟仪器技术就是利用高性能的模块化硬件，结合高效灵活的软件来完成各种测试、测量和自动化的应用。

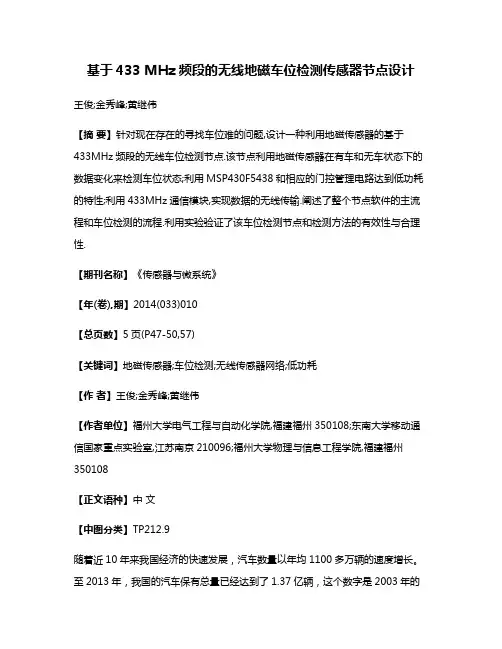

基于433 MHz频段的无线地磁车位检测传感器节点设计王俊;金秀峰;黄继伟【摘要】针对现在存在的寻找车位难的问题,设计一种利用地磁传感器的基于433MHz频段的无线车位检测节点.该节点利用地磁传感器在有车和无车状态下的数据变化来检测车位状态;利用MSP430F5438和相应的门控管理电路达到低功耗的特性;利用433MHz通信模块,实现数据的无线传输.阐述了整个节点软件的主流程和车位检测的流程.利用实验验证了该车位检测节点和检测方法的有效性与合理性.【期刊名称】《传感器与微系统》【年(卷),期】2014(033)010【总页数】5页(P47-50,57)【关键词】地磁传感器;车位检测;无线传感器网络;低功耗【作者】王俊;金秀峰;黄继伟【作者单位】福州大学电气工程与自动化学院,福建福州350108;东南大学移动通信国家重点实验室,江苏南京210096;福州大学物理与信息工程学院,福建福州350108【正文语种】中文【中图分类】TP212.9随着近10年来我国经济的快速发展，汽车数量以年均1100多万辆的速度增长。

至2013年，我国的汽车保有总量已经达到了1.37亿辆，这个数字是2003年的5.7倍，汽车总量对机动车总量的占比也达到54.9 %，比2003年时提高了29.9 %，统计显示，我国汽车数量超过100万辆的城市达到31个，其中北京、深圳、上海、广州、成都、杭州等几个一线二线城市的汽车数量已经超过了200万辆，北京、上海等特大城市的汽车总数更超过500万辆。

但是随着汽车数量的急剧增长，“停车难”这一民生问题越来越受到人们的关注，可以说“停车难”是中国乃至全球亟待解决的重大问题。

因此,如何快速准确地寻找到空闲的停车位是当今的一个研究热点[1]。

目前，停车场车位检测可以分为以下几种方式：1)通过视频的车位检测[2～4]，该检测方法通过安装摄像头然后再对所捕获的图像进行图像处理的方法来进行空闲车位的检测。
