风电场整套启动试运前质量监督检查记录1. 目的本记录旨在对风电场整套启动试运前进行全面、系统的质量监督检查，确保风电场整套设备安装、调试及试运程序符合质量验收要求，达到正常投运条件。
2. 检查内容本次检查针对风电场整套设备启动试运前质量控制点展开，包括但不限于以下内容：2.1 风电场液压系统1.液压油品质量检查：通过检查液压油油质、油温、油流等参数，确保液压系统能够正常工作；2.液压系统管路安装：检查管路系数、密封性、振动情况，确保管路无泄漏、漏油现象；3.液压系统压力检测：检测液压系统的压力是否符合设计要求。
2.2 风电场电气系统1.电缆敷设：检查电缆敷设是否符合设计图纸要求，排除短路、漏电等缺陷；2.电气线路接地：检查接地是否符合要求；3.电气设备安装：检查风电场变压器、母线柜、开关柜、配电柜等电气设备是否安装牢固、符合要求，配电柜接线是否按照设计图纸要求；4.各电气设备设备的接线：检查电气设备内部接线是否牢固、符合电路设计要求；5.电气设备试运行：检查电气设备的试运情况，包括是否存在异常、噪音等问题。
2.3 风电场机械系统1.主轴箱安装：检查主轴箱安装是否符合设计要求，包括轴承安装、中间轴的轴向间隙、油封等；2.变桨系统安装：检查变桨系统是否合理、安装牢固；3.塔筒安装：检查塔筒安装质量，确保塔筒垂直度和变形符合要求；4.风机叶片安装：检查叶片安装情况，确保叶片质量达到要求；5.牵引系统安装：检查牵引系统安装情况，确保符合设计要求。
3. 检查要点及在检查过程中，一共发现了如下问题：1.风电场液压系统中部分管路有渗漏现象，需要及早予以处理；2.部分电气设备内部接线发现插头螺钉未拧紧，存在危险隐患，需要及时加固；3.部分电气设备的试运行中发现存在噪音、震动等问题，需要及时排查、解决；4.部分变桨系统安装不严密，存在松动现象。
以上问题需要及时处理，确保整套设备在试运行前能够达到验收要求。
4. 处理措施针对以上问题，需要采取如下处理措施：1.对液压系统中出现的渗漏问题，需要重新安装，确保管路严密；2.检查电气设备接线并加固松动螺钉；3.对试运行中发现的噪音、震动进行排查，并及时解决；4.检查变桨系统安装严密性。
附件1：电力建设工程质量监督检查典型大纲（风力发电部分）电力建设工程质量监督总站发布2009年5月编制说明为适应风力发电建设工程质量监督工作的需要，加强对工程建设各责任主体的质量行为和“工程建设标准强制性条文”执行情况的监督，促进工程质量管理和投产水平不断提高，电力建设工程质量监督总站组织编制了电力建设工程质量监督检查典型大纲（风力发电部分）。
本大纲是在山西省电力建设工程质量监督中心站编制并试用的基础上，吸纳了由江苏省电力建设工程质量监督中心站、内蒙古电力建设工程质量监督中心站分别编制的“风电建设工程质量监督检查大纲”中机务专业的相关内容，而形成的。
电力建设工程质量监督总站于2009年4月28日，在南京组织部分电力建设工程质量监督中心站的代表和专家，对本大纲进行了正式审查。
根据审查意见，又进行了修改、完善，形成了本版本。
电力建设工程质量监督检查典型大纲（风力发电部分）包括《风电场首次及土建工程质量监督检查典型大纲》、《风电场升压站受电前和首批风机并网前质量监督检查典型大纲》和《风电场整套启动试运前质量监督检查典型大纲》三个阶段性监检大纲，适用于接入公用电网的风电工程。
由于风电工程主要是由升压站和若干台风力发电机组组成，不同地区的建设特点存在差异，本大纲引入了风机“批”的概念，即可以是1-N台的任意数量。
第一阶段的监检在首批风机基础完成后即可进行，后续完成的其它风机基础可在下一阶段再进行抽检；同样，第二阶段的监检在首批风机基本具备并网条件后进行，其它批次的风机可在下一阶段再进行抽检；当风机数量较多、建设周期较长或工程责任主体发生变化时，可按“批”增加巡检。
第三阶段“整套启动试运前”的监检，是指本期工程最后一台风机调试试运验收结束后进行的监督检查。
各中心站可根据工程的实际情况，灵活确定各阶段监检的时间，保证检查的针对性和实际效果。
本大纲自颁发之日起开始试行。
本大纲由电力建设工程质量监督总站负责解释。

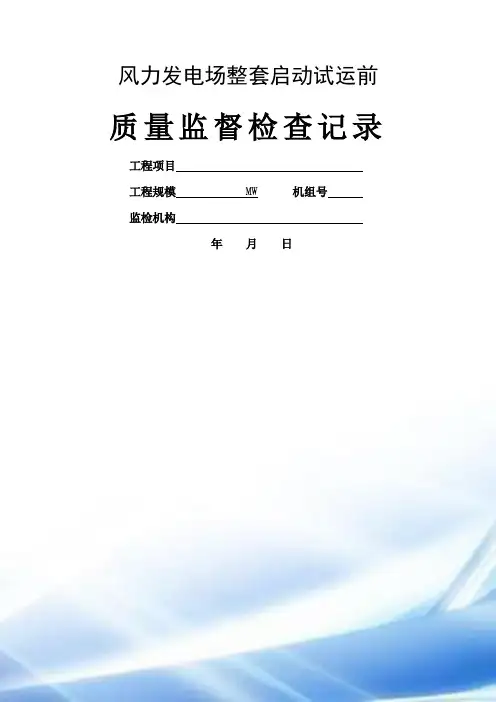

风力发电场整套启动试运前质量监督检查记录工程项目工程规模 MW 机组号监检机构年月日工程机组整套启动试运前质量监督检查记录1．各责任主体质量行为核查序号检查项目检查结果1.1 对建设单位质量行为核查1.1.1 工程建设过程中质量责任、义务和目标明确，符合《建设工程质量管理条例》的规定1.1.2 工程建设质量目标明确，各项工程管理制度、质量管理制度齐全，能有效实施1.1.3 工程建设过程中规范执行项目法人制、合同管理制、招标投标制、工程监理制和资本金制1.1.4 严格执行招标投标制，各类招、投标文件和合同齐全1.1.5 工程档案管理制度健全，管理人员到位，档案案卷构成的要求已经明确1.1.6 有无明示或暗示违反强制性条文，降低工程质量标准或影响工程质量等行为1.2 对设计单位质量行为核查1.2.1 设计单位的资质和本工程的勘测设计项目相符，已经过企业法人授权1.2.2 查施工图纸的交付情况以及设计变更情况，看能否满足连续施工的需要1.3 对监理单位质量行为核查1.3.1 监理单位的资质和本工程承担的监理项目相符，总监理工程师已经过企业法人授权1.3.2 质量管理体系健全，运行有效1.3.3 监理单位机构健全，责权分明，工程管理制度健全1.3.4 各级专业人员配备满足工程需要，人员证书齐全、有效，和承担的监理项目相符1.3.5 监理规划、监理细则和工作程序审批手续完备，实施有效1.4 对施工单位质量行为核查1.4.1 各施工单位质量责任、义务和目标明确，符合《建设工程质量管理条例》的规定1.4.2 各施工单位质量管理体系健全，运行有效，并能持续改进1.4.3 各施工单位施工承包合同已经签订，所承担的施工项目和企业资质相符，并能按合同要求履行1.4.4 项目经理和投标文件一致，已经企业法人代表授权。
项目技术负责人、质检员等技术人员的配置满足工程施工和质量管理需要，并具有相应的资格证书1.4.5 各施工单位质量管理制度、质量责任制度和考核评价制度健全，符合工程实际，并实施有效1.4.6 质量台帐完整、规范、清晰，管理闭环。

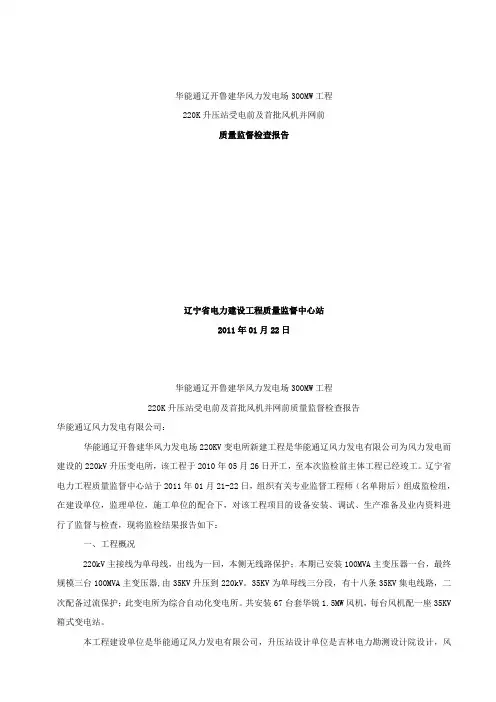

华能通辽开鲁建华风力发电场300MW工程220K升压站受电前及首批风机并网前质量监督检查报告辽宁省电力建设工程质量监督中心站2011年01月22日华能通辽开鲁建华风力发电场300MW工程220K升压站受电前及首批风机并网前质量监督检查报告华能通辽风力发电有限公司：华能通辽开鲁建华风力发电场220KV变电所新建工程是华能通辽风力发电有限公司为风力发电而建设的220kV升压变电所，该工程于2010年05月26日开工，至本次监检前主体工程已经竣工。
辽宁省电力工程质量监督中心站于2011年01月21-22日，组织有关专业监督工程师（名单附后）组成监检组，在建设单位，监理单位，施工单位的配合下，对该工程项目的设备安装、调试、生产准备及业内资料进行了监督与检查，现将监检结果报告如下：一、工程概况220kV主接线为单母线，出线为一回，本侧无线路保护；本期已安装100MVA主变压器一台，最终规模三台100MVA主变压器,由35KV升压到220kV。
35KV为单母线三分段，有十八条35KV集电线路，二次配备过流保护；此变电所为综合自动化变电所。
共安装67台套华锐1.5MW风机，每台风机配一座35KV 箱式变电站。
本工程建设单位是华能通辽风力发电有限公司，升压站设计单位是吉林电力勘测设计院设计，风场设计单位是上海电力勘测设计院有限公司，监理单位是山东华能建设项目管理有限公司，220KV升压站土建施工单位是长春建工新吉润建设有限公司，220KV升压站电气设备安装调试单位是四川岳池送变电公司，集电线路施工单位是通辽沈通电力安装公司，风机安装单位是中电大型设备安装工程有限公司，风机生产厂及调试单位是华锐风电科技（集团）股份有限公司，生产运行单位是华能通辽风力发电有限公司。

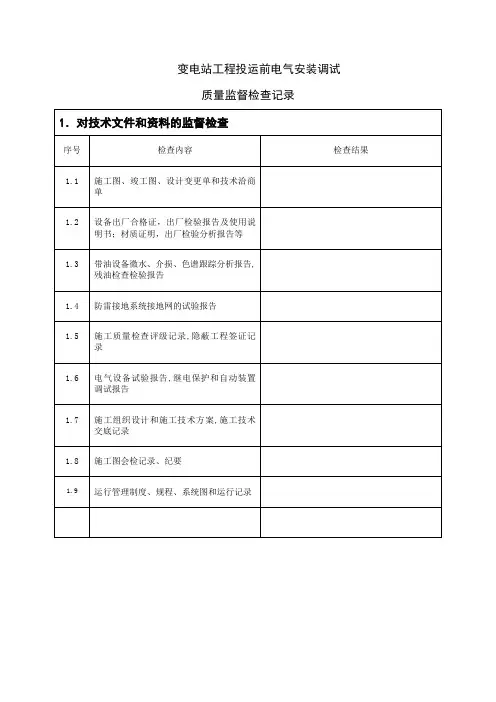

二、监检依据1．《变电站投运前电气安装调试质量监督检查典型大纲》2．《电气装置安装工程电气设备安装试验标准》3．《电力建设工程质量监督检查典型大纲（风力发电部分）》电建质监[2009]58号4．国家强制性标准条文5．相关的设计施工图纸及文件6．设备使用说明书，厂家文件等三．抽查质保资料及技术资料施工单位抽查核阅了变压器试验报告；220kV变电站1号主变试验报告；油试验报告；防雷防静电检测报告；1号主变压器安装记录；1号无功补偿电抗器引下线安装；接地装置安装；变电站电器设备安装工程建设标准强制性条文实施计划;主控室设备安装分部工程,特殊工种人员报审,仪器仪表报审,保护试验报告,瓦斯试验报告，CT、PT试验报告，保护调试方案,现场运行规定等。
电力质监站检查升压站受电前及首批风机启动前质量监督检查汇报材料╳╳╳╳新能源有限公司二○一八年五月五日目录╳╳业主新能源有限公司汇报材料 (2)╳╳╳╳设计研究院有限公司汇报材料 (6)╳╳地勘建筑设计研究院有限公司汇报材料 (10)╳╳╳╳电力设计有限公司汇报材料 (15)╳╳╳╳监理有限责任公司汇报材料 (22)╳╳╳╳风力技术公司汇报材料 (30)╳╳╳╳施工工程公司汇报材料 (32)╳╳╳╳新能源有限公司生产部汇报材料 (42)德州陵城风力发电一期项目整套风机启动前建设单位汇报材料╳╳╳╳新能源有限公司尊敬的各位领导、专家：大家好！首先我代表╳╳╳╳业主新能源有限公司的全体员工，对各位领导、专家参加受电前检查表示诚挚的感谢！为便于各位更好的开展工作，下面我就德州陵城风力发电一期项目的工程概况汇报如下：一、工程概况1、工程概况德州陵城风力发电一期项目由山东腾飞新能源有限公司投资建设，项目占地1.4002公顷，远期规划容量150MW，本期装机容量76MW，安装Vestas公司制造的单机容量为2MW的V110-2000型风机38台，建成后年上网电量15045万千瓦时。
风机机组采用一机一变升压至35kV接至35kV集电线路后汇接至风电场新建110kV升压站35kV母线，经一台升压变压器升压后接至升压站110kV母线，通过一回110kV线路接至220kV苏庄站，以110kV电压等级接入山东电网。
本工程风电场升压站为新建110kV站，主变型号SZ11-100000/110,油浸自冷。
110kV配电装置采用SF6全封闭组合电器，接线方式为单母线接线。
35kV高压开关柜采用选用金属铠装手车式高压开关柜，接线采用单母线接线方式。
动态无功补偿装置为±12MVar SVG成套装置。
风电场升压站内主变保护、母线保护、35kV出线保护、35kVSVG开关间隔、站用变保护均为上海思源弘瑞自动化有限公司系列微机保护；110kV线路保护采用南瑞继保有限公司产品。
电力质监站检查升压站受电前及首批风机启动前质量监督检查汇报材料╳╳╳╳新能源有限公司二○一八年五月五日目录╳╳业主新能源有限公司汇报材料 (2)╳╳╳╳设计研究院有限公司汇报材料 (6)╳╳地勘建筑设计研究院有限公司汇报材料 (10)╳╳╳╳电力设计有限公司汇报材料 (15)╳╳╳╳监理有限责任公司汇报材料 (22)╳╳╳╳风力技术公司汇报材料 (30)╳╳╳╳施工工程公司汇报材料 (32)╳╳╳╳新能源有限公司生产部汇报材料 (42)德州陵城风力发电一期项目整套风机启动前建设单位汇报材料╳╳╳╳新能源有限公司尊敬的各位领导、专家：大家好！首先我代表╳╳╳╳业主新能源有限公司的全体员工，对各位领导、专家参加受电前检查表示诚挚的感谢！为便于各位更好的开展工作，下面我就德州陵城风力发电一期项目的工程概况汇报如下：一、工程概况1、工程概况德州陵城风力发电一期项目由山东腾飞新能源有限公司投资建设，项目占地1.4002公顷，远期规划容量150MW，本期装机容量76MW，安装Vestas公司制造的单机容量为2MW的V110-2000型风机38台，建成后年上网电量15045万千瓦时。
风机机组采用一机一变升压至35kV接至35kV集电线路后汇接至风电场新建110kV升压站35kV母线，经一台升压变压器升压后接至升压站110kV母线，通过一回110kV线路接至220kV苏庄站，以110kV电压等级接入山东电网。
本工程风电场升压站为新建110kV站，主变型号SZ11-100000/110,油浸自冷。
110kV配电装置采用SF6全封闭组合电器，接线方式为单母线接线。
35kV高压开关柜采用选用金属铠装手车式高压开关柜，接线采用单母线接线方式。
动态无功补偿装置为±12MVar SVG成套装置。
风电场升压站内主变保护、母线保护、35kV出线保护、35kVSVG开关间隔、站用变保护均为上海思源弘瑞自动化有限公司系列微机保护；110kV线路保护采用南瑞继保有限公司产品。
X X X X X风电场工程升压站受电前及首批风机并网前工程质量监督检查总承包施工管理报告二〇一四年三月批准：审定：审查：校核：编写：目录1 工程概况 (5)1.1 工程位置 (5)1.2 工程任务与规模 (5)1.3 工程地质情况 (6)1.4 年度进度计划目标 (7)2 施工承包范围及主要工程量 (7)2.1 总承包承包合同范围 (7)2.2 总工期和主要工程量 (7)2.3 主要材料、设备采购招标 (7)3 质量管理体系及运行效果 (7)3.1 主要质量管理文件 (8)3.2拉马风电工程质量保证体系 (10)3.3 质量管理体系运行情况 (11)3.4 自我评价 (11)4 施工质量目标 (12)4.1 执行文件 (12)4.2 质量方针 (12)4.3 质量目标 (12)5 工程质量管理办法 (13)5.1 组织机构 (13)5.1.1 质量领导小组质量职责 (13)5.1.2质量管理岗位职责 (14)5.2 施工质量管理 (18)5.3 材料与设备质量管理 (19)5.4 施工质量检查与工程验收 (20)5.5 工程质量事故 (21)5.6 施工记录 (23)5.7 现场质量控制措施 (23)5.7.1 风机安装 (25)5.7.2 35kV集电线路 (27)5.7.3 220kV升压站 (29)6 首批风机、集电线路及升压站工程实体质量 (30)6.1 试验检测 (30)6.1.1原材料检测 (30)6.1.2 混凝土施工配合比 (31)6.1.3钢筋焊接、接头抽检 (31)6.1.4回填土压实度检测 (31)6.1.5混凝土强度检测及评定 (32)6.1.6风机沉降观测 (33)6.1.7升压站电气设备安装调试 (36)6.1.8 35kV集电线路 (38)6.2 分部分项工程验收 (41)6.3 质量事故处理情况 (43)7 实际施工进度 (43)7.1 工程控制性节点 (43)7.2 现阶段工程形像面貌 (43)7.3 剩余工程进度计划 (44)7.4 重大设计变更 (44)8 安全管理和安全施工情况 (44)8.1 项目部所遵循的环境、职业健康安全方针 (44)8.2 拉马风电工程的安全工作目标 (45)8.3 主要安全管理文件及制度 (45)8.4项目部安全文明施工管理工作模式 (47)8.5 安全文明施工的组织机构与管理制度 (47)8.6 安全文明施工的现场管理 (47)8.7 安全生产事故 (48)8.8 水保环保 (48)9 自查结论 (48)9.1 现场质量核查 (49)9.2 质量体系及实施核查 (49)9.3 主要技术资料核查 (49)10 附件 (49)10.1 施工大记事 (49)10.2 工程照片 (51)1 工程概况1.1 工程位置XXXXXXXXXXXXXX位于会东县拉马乡、海坝乡境内，场址主要位于鲁南山脉山脊地带，山脊呈东北-西南走向，地势较开阔、山脉起伏相对较小，海拔高度2700m～3100m，距会东县政府所在地直线距离约20km、距西昌市约260km。
风电场工程机组并网前质量监督检查记录工程项目工程规模机组号预检机构年月日1. 风力发电机组安装质量检查序号检查项目及要求检查结果1.1风力发电机组安装1.1.1 风轮、传动机构、增速机构、发电机、偏航机构、气动刹车机构、机械刹车机构、冷却系统、液压系统、电气控制系统等部件、系统应符合合同中的技术要求1.1.2 液压系统、冷却系统、润滑系统、齿轮箱等无漏、渗油现象，且油品符合要求，油位应正常1.1.3 机舱、塔内控制柜、电缆等电气连接应安全可靠，相序正确。
接地应牢固可靠。
应有防振、防潮、防磨损等安全措施1.2风力发电机组监控系统1.2.1 各类控制信号传感器等零部件应齐全完整，连接正确，无损伤，其技术参数、规格型号应符合合同中的技术要求1.2.2 机组与中央监控、远程监控设备安装连接应符合设计要求1.3塔架1.3.1 塔架表面防腐涂层应完好无锈色、无损伤符合要求1.3.2 塔架材质、规格型号、外形尺寸、垂直度、端面平行度等应符合设计要求符合设计要求1.3.3 塔筒、法兰焊接应经探伤检验并符合设计标准符合设计要求1.3.4 塔架所有对接面的紧固螺栓强度应符合设计要求。
各段塔架法兰结合面，应接触良好，符合设计要求符合设计要求1.4电缆1.4.1 电缆应符合GB 50168 《电气装置安装工程电缆线路施工及验收规范》要求1.4.2 电缆外露部分应有安全防护措施1.5箱式变电站1.5.1 箱式变电站的电压等级、额定容量应符合设计要求符合设计要求。
1.5.2 变压器本体、绕组、套管和绝缘油等试验均应符合GB50150-2006《电气设备交接试验标准》要求变压器本体冲击、绕组变比、交直流耐压、绝缘电阻、绝缘油均按设计及规范检测合格1.5.3 部件和零件应完整齐全，压力释放阀、负荷开关、接地开关、低压配电装置、避雷装置等电气和机械性能应良好，无接触不良和卡涩现象部件和零件完整齐全，隔离开关及避雷器等均试验合格，达到设计及规范要求。
风电场工程机组并网前
质量监督预检查记录
工程项目
工程规模机组号
预检机构
年月日
受检资料目录
监检阶段：制表单位：中国核工业中原建设公司
附表2：土建工程项目质量验评统计表监检阶段：
质监站：监理单位：施工单位：
附表3：
安装工程项目质量验评统计表监检阶段：
质监站：监理单位：施工单位：注： 1．分项工程应验收数指须经监理单位验收的分项工程数。
附表4：
调试项目质量验评统计表
质监站：监理单位：施工单位：调试单位
土建工程未完项目清单
质监站：监理单位：施工单位：
安装工程未完项目清单
质监站：监理单位：施工单位：
调试未完项目清单
质监站：监理单位：施工单位：调试单位：。

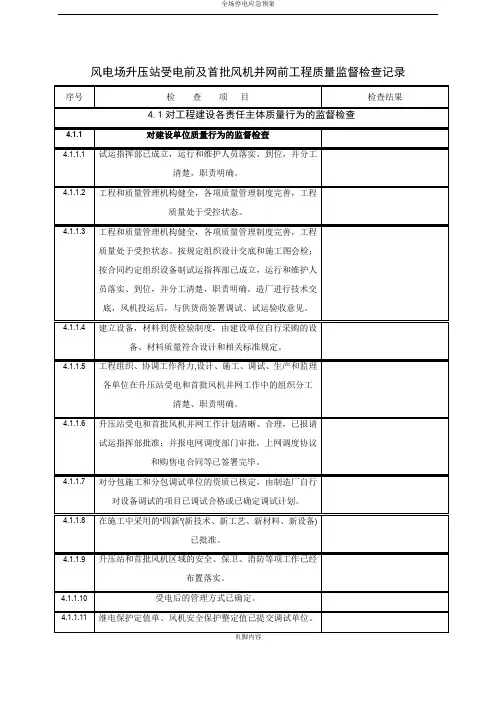

风力发电机组升压站受电前监督检查1总则1.0.1本阶段检查应在升压站受电前完成。
2监督检查前应具备的条件2.0.1与受电有关的建筑工程、电气设备安装及调试工程已全部按设计完成并验收合格，不符合项已整改闭环。
2.0.2生产运行准备工作已经就绪。
3责任主体质量行为的监督检查3.1建设单位3.1.1本阶段工程采用的专业标准清单已审批。
3.1.2组织完成设计交底和施工图会检。
3.1.3按合同约定组织设备制造厂进行技术交底。
3.1.4组织完成建筑、安装和调试单位工程的验收。
3.1.5启动验收委员会已成立，各工作组按职责正常开展工作。
3.1.6受电方案已取得电网调度部门批准，设备命名文件已下达并执行，保护定值审批手续齐全并整定复核。
3.1.7组织进行本阶段工程建设有关质量强制性标准（强制性条文）实施情况的检查。
3.1.8受电后的管理方式已确定。
3.1.9各阶段质量监督检查提出的整改意见已整改闭环。
3.2设计单位3.2.1设计更改文件完整，手续齐全。
3.2.2本阶段工程建设有关质量强制性标准（强制性条文）已执行。
3.2.3设计代表到位，处理问题及时。
3.2.4按规定参加质量验收。
3.2.5进行了本阶段工程实体质量与设计符合性的确认。
3.3监理单位3.3.1项目监理机构健全，监理人员专业配备及数量符合合同约定，资格满足要求；人员变更手续符合相关规定。
4.3.2检测设备、计量工器具配置满足需要，经检定（校准）合格且在有效期内。
3.3.3专业施工组织设计、施工方案、作业指导书等已审核。
3.3.4按规定对施工现场质量管理进行检查。
3.3.5组织或参加材料进场和设备、构配件开箱检查验收以及原材料见证取样。
3.3.6按规定对设定的工程质量控制点进行巡视、平行检验或旁站。
3.3.7按照施工质量验收范围划分表完成规定的验收工作；隐蔽工程及分部、分项工程验收记录签证齐全；按规定完成施工和调试项目质量验收并汇总。
3.3.8质量问题及处理台账完整，记录齐全。
