锂电保护ic锂电保护IC是一种用于锂电池保护及管理的集成电路。

随着锂电池的广泛应用，对其安全性和性能的要求也越来越高。

而锂电保护IC 则扮演着至关重要的角色，能够有效地保护锂电池免受过电压、过充、过放、过流和短路等异常情况的损害。

锂电池因其高能量密度、长寿命和轻量化等优势，被广泛应用于手机、笔记本电脑、电动车、无人机等领域。

然而，与其带来的便利性和高效性相对应的是锂电池带来的一系列安全隐患。

例如，过充会导致电池膨胀、甚至爆炸；过放会导致电池容量下降，影响其使用寿命；过流和短路会使电池内部产生过多的热量，使得电池温度升高，不仅影响电池性能，还会对周围环境造成危险。

为了解决这些问题，锂电保护IC应运而生。

锂电保护IC通常由电压检测电路、电流检测电路、温度检测电路等组成。

当锂电池内部发生异常情况时，锂电保护IC会及时发出警报信号，或者切断电池与负载之间的连接，以保护锂电池的安全运行。

首先，锂电保护IC的电压检测电路能够实时监测锂电池的电压，确保电池工作在安全范围内。

当电压超过设定的上限值时，保护IC会立即切断电池与负载之间的连接，防止电池继续充电。

而当电压低于设定的下限值时，保护IC会切断电池供电，以防止电池过放。

其次，锂电保护IC的电流检测电路能够监测电池与负载之间的电流。

当电流超过设定的最大值时，保护IC会切断电池与负载之间的连接，以防止过流产生过多的热量和电池损坏。

此外，锂电保护IC还具备温度检测功能。

当电池温度超过设定的上限值时，保护IC会发出警报，并切断电池与负载之间的连接，以防止过热导致电池内部发生热失控。

除了上述的基本功能外，一些高级的锂电保护IC还具备平衡充电和SOC估算等功能。

平衡充电功能可以确保锂电池各个单体之间的电压平衡，延长电池的寿命。

SOC估算功能可以实时估算锂电池的剩余电量，提供准确的电池使用情况。

总之，锂电保护IC通过监测和控制电池的电压、电流和温度等参数，有效地保护锂电池的安全性和性能，降低了锂电池的使用风险。

锂电池保护ic电路工作原理锂电池保护IC是一种用于锂电池组的电池管理系统的关键元件。

它的主要功能是监测和保护锂电池组的电压、电流和温度，以确保锂电池组的安全运行。

本文将从锂电池保护IC的工作原理、结构和应用等方面进行描述。

一、锂电池保护IC的工作原理锂电池保护IC是通过监测锂电池组的电压、电流和温度等参数来实现对锂电池组的保护。

它通过内部的比较器对这些参数进行比较和判断，当锂电池组的状态异常时，锂电池保护IC会采取相应的保护措施，以防止电池的过充、过放、过流和过温等情况的发生。

锂电池保护IC通常由电压检测电路、电流检测电路、温度检测电路和保护控制电路等部分组成。

其中，电压检测电路用于监测锂电池组的电压，当电压超过预设的上限或下限时，锂电池保护IC会发出保护信号，从而切断电池与外部电路的连接，以防止电池的过充或过放。

电流检测电路用于监测锂电池组的充放电电流，当电流超过预设的上限时，锂电池保护IC会采取相应的措施，如切断电池与外部电路的连接，以防止电池的过流。

温度检测电路用于监测锂电池组的温度，当温度超过预设的上限时，锂电池保护IC会采取相应的措施，如切断电池与外部电路的连接，以防止电池的过温。

保护控制电路是锂电池保护IC的核心部分，它通过对上述检测电路的监测结果进行比较和判断，确定是否需要采取相应的保护措施。

当锂电池组的状态异常时，保护控制电路会发出保护信号，从而触发保护措施的执行。

二、锂电池保护IC的结构锂电池保护IC通常由芯片、封装和引脚等部分组成。

芯片是锂电池保护IC的核心部分，它集成了电压检测电路、电流检测电路、温度检测电路和保护控制电路等功能。

封装是将芯片封装在外部保护壳中，以保护芯片的安全和稳定工作。

引脚是芯片与外部电路之间的连接接口，通过引脚可以实现芯片与外部电路的通信和控制。

锂电池保护IC的结构设计主要考虑芯片的功能、尺寸和功耗等因素。

在实际应用中，锂电池保护IC的尺寸通常很小，以适应电子产品的小型化和轻便化的需求。

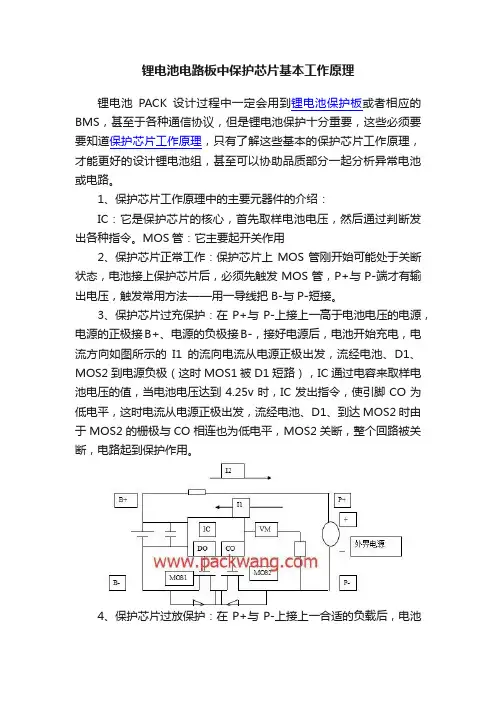

锂电池电路板中保护芯片基本工作原理锂电池PACK设计过程中一定会用到锂电池保护板或者相应的BMS，甚至于各种通信协议，但是锂电池保护十分重要，这些必须要要知道保护芯片工作原理，只有了解这些基本的保护芯片工作原理，才能更好的设计锂电池组，甚至可以协助品质部分一起分析异常电池或电路。

1、保护芯片工作原理中的主要元器件的介绍：IC：它是保护芯片的核心，首先取样电池电压，然后通过判断发出各种指令。

MOS管：它主要起开关作用2、保护芯片正常工作：保护芯片上MOS管刚开始可能处于关断状态，电池接上保护芯片后，必须先触发MOS管，P+与P-端才有输出电压，触发常用方法——用一导线把B-与P-短接。

3、保护芯片过充保护：在P+与P-上接上一高于电池电压的电源，电源的正极接B+、电源的负极接B-，接好电源后，电池开始充电，电流方向如图所示的I1的流向电流从电源正极出发，流经电池、D1、MOS2到电源负极（这时MOS1被D1短路），IC通过电容来取样电池电压的值，当电池电压达到4.25v时，IC发出指令，使引脚CO为低电平，这时电流从电源正极出发，流经电池、D1、到达MOS2时由于MOS2的栅极与CO相连也为低电平，MOS2关断，整个回路被关断，电路起到保护作用。

4、保护芯片过放保护：在P+与P-上接上一合适的负载后，电池开始放电其电流方向如I2，电流从电池的正极经负载、D2、MOS1到电池的负极，（这时MOS2被D2短路）；当电池放电到2.5 v时IC 采样并发出指令，让MOS1截止，回路断开，电池被保护了。

5、过流保护：在P+与P-上接上一合适的负载后，电池开始放电其电流方向如I2，电流从电池的正极经负载、D2、MOS1到电池的负极，（这时MOS2被D2短路）；当负载突然减小，IC通过VM引脚采样到突然增大电流而产生的电压这时IC采样并发出指令，让MOS1截止，回路断开，电池被保护了。

6、短路保护：在P+与P-上接上空负载后，电池开始放电其电流方向如I2，电流从电池的正极经负载、D2、MOS1到电池的负极，（这时MOS2被D2短路）； IC通过VM引脚采样到突然增大电流而产生的电压这时IC采样并发出指令，让MOS1截止，回路断开，电池被保护了。

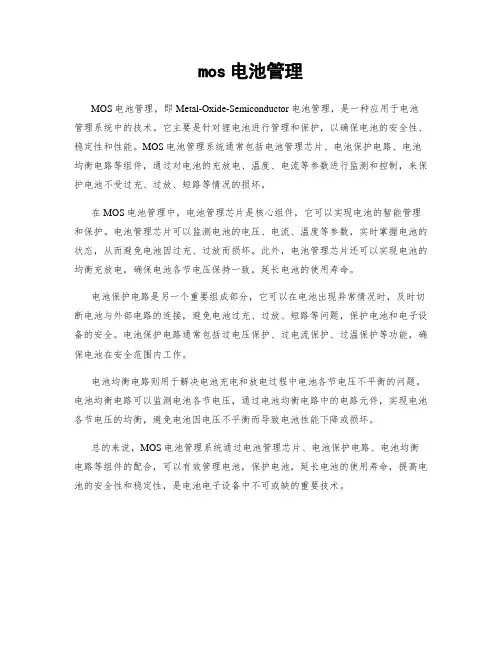

mos电池管理
MOS电池管理，即Metal-Oxide-Semiconductor电池管理，是一种应用于电池管理系统中的技术。

它主要是针对锂电池进行管理和保护，以确保电池的安全性、稳定性和性能。

MOS电池管理系统通常包括电池管理芯片、电池保护电路、电池均衡电路等组件，通过对电池的充放电、温度、电流等参数进行监测和控制，来保护电池不受过充、过放、短路等情况的损坏。

在MOS电池管理中，电池管理芯片是核心组件，它可以实现电池的智能管理和保护。

电池管理芯片可以监测电池的电压、电流、温度等参数，实时掌握电池的状态，从而避免电池因过充、过放而损坏。

此外，电池管理芯片还可以实现电池的均衡充放电，确保电池各节电压保持一致，延长电池的使用寿命。

电池保护电路是另一个重要组成部分，它可以在电池出现异常情况时，及时切断电池与外部电路的连接，避免电池过充、过放、短路等问题，保护电池和电子设备的安全。

电池保护电路通常包括过电压保护、过电流保护、过温保护等功能，确保电池在安全范围内工作。

电池均衡电路则用于解决电池充电和放电过程中电池各节电压不平衡的问题。

电池均衡电路可以监测电池各节电压，通过电池均衡电路中的电路元件，实现电池各节电压的均衡，避免电池因电压不平衡而导致电池性能下降或损坏。

总的来说，MOS电池管理系统通过电池管理芯片、电池保护电路、电池均衡电路等组件的配合，可以有效管理电池，保护电池，延长电池的使用寿命，提高电池的安全性和稳定性，是电池电子设备中不可或缺的重要技术。

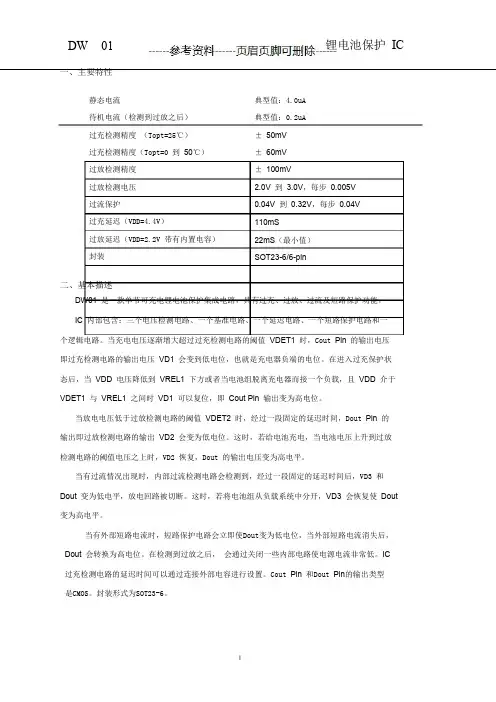

一、主要特性静态电流待机电流（检测到过放之后）过充检测精度（Topt=25℃）过充检测精度（Topt=0 到50℃）过放检测精度过放检测电压过流保护过充延迟（VDD=4.4V）过放延迟（VDD=2.2V 带有内置电容）封装典型值：4.0uA典型值：0.2uA±50mV±60mV±100mV2.0V 到3.0V，每步0.005V 0.04V 到0.32V，每步0.04V 110mS22mS（最小值）SOT23-6/6-pin二、基本描述DW01 是一款单节可充电锂电池保护集成电路，具有过充、过放、过流及短路保护功能。

IC 内部包含：三个电压检测电路、一个基准电路、一个延迟电路、一个短路保护电路和一个逻辑电路。

当充电电压逐渐增大超过过充检测电路的阈值VDET1 时，Cout Pin 的输出电压即过充检测电路的输出电压VD1 会变到低电位，也就是充电器负端的电位。

在进入过充保护状态后，当VDD 电压降低到VREL1 下方或者当电池组脱离充电器而接一个负载，且VDD 介于VDET1 与VREL1 之间时VD1 可以复位，即Cout Pin 输出变为高电位。

当放电电压低于过放检测电路的阈值VDET2 时，经过一段固定的延迟时间，Dout Pin 的输出即过放检测电路的输出VD2 会变为低电位。

这时，若给电池充电，当电池电压上升到过放检测电路的阈值电压之上时，VD2 恢复，Dout 的输出电压变为高电平。

当有过流情况出现时，内部过流检测电路会检测到，经过一段固定的延迟时间后，VD3 和Dout 变为低电平，放电回路被切断。

这时，若将电池组从负载系统中分开，VD3 会恢复使Dout 变为高电平。

当有外部短路电流时，短路保护电路会立即使Dout变为低电位，当外部短路电流消失后，Dout 会转换为高电位。

在检测到过放之后，会通过关闭一些内部电路使电源电流非常低。

IC 过充检测电路的延迟时间可以通过连接外部电容进行设置。

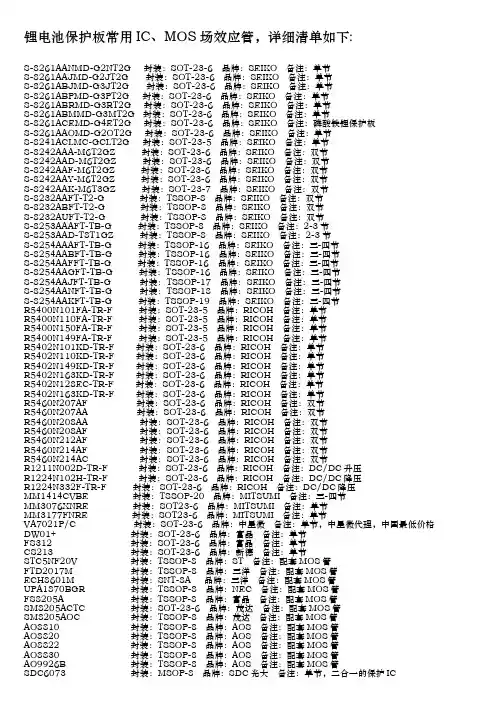

锂电池保护板常用IC、MOS场效应管，详细清单如下:S-8261AANMD-G2NT2G 封装：SOT-23-6 品牌：SEIKO 备注：单节S-8261AAJMD-G2JT2G 封装：SOT-23-6 品牌：SEIKO 备注：单节S-8261ABJMD-G3JT2G 封装：SOT-23-6 品牌：SEIKO 备注：单节S-8261ABPMD-G3PT2G 封装：SOT-23-6 品牌：SEIKO 备注：单节S-8261ABRMD-G3RT2G 封装：SOT-23-6 品牌：SEIKO 备注：单节S-8261ABMMD-G3MT2G 封装：SOT-23-6 品牌：SEIKO 备注：单节S-8261ACEMD-G4ET2G 封装：SOT-23-6 品牌：SEIKO 备注：磷酸铁锂保护板S-8261AAOMD-G2OT2G 封装：SOT-23-6 品牌：SEIKO 备注：单节S-8241ACLMC-GCLT2G 封装：SOT-23-5 品牌：SEIKO 备注：单节S-8242AAA-M6T2GZ 封装：SOT-23-6 品牌：SEIKO 备注：双节S-8242AAD-M6T2GZ 封装：SOT-23-6 品牌：SEIKO 备注：双节S-8242AAF-M6T2GZ 封装：SOT-23-6 品牌：SEIKO 备注：双节S-8242AAY-M6T2GZ 封装：SOT-23-6 品牌：SEIKO 备注：双节S-8242AAK-M6T3GZ 封装：SOT-23-7 品牌：SEIKO 备注：双节S-8232AAFT-T2-G 封装：TSSOP-8 品牌：SEIKO 备注：双节S-8232ABFT-T2-G 封装：TSSOP-8 品牌：SEIKO 备注：双节S-8232AUFT-T2-G 封装：TSSOP-8 品牌：SEIKO 备注：双节S-8253AAAFT-TB-G 封装：TSSOP-8 品牌：SEIKO 备注：2-3节S-8253AAD-T8T1GZ 封装：TSSOP-8 品牌：SEIKO 备注：2-3节S-8254AAAFT-TB-G 封装：TSSOP-16 品牌：SEIKO 备注：三-四节S-8254AABFT-TB-G 封装：TSSOP-16 品牌：SEIKO 备注：三-四节S-8254AAFFT-TB-G 封装：TSSOP-16 品牌：SEIKO 备注：三-四节S-8254AAGFT-TB-G 封装：TSSOP-16 品牌：SEIKO 备注：三-四节S-8254AAJFT-TB-G 封装：TSSOP-17 品牌：SEIKO 备注：三-四节S-8254AANFT-TB-G 封装：TSSOP-18 品牌：SEIKO 备注：三-四节S-8254AAKFT-TB-G 封装：TSSOP-19 品牌：SEIKO 备注：三-四节R5400N101FA-TR-F 封装：SOT-23-5 品牌：RICOH 备注：单节R5400N110FA-TR-F 封装：SOT-23-5 品牌：RICOH 备注：单节R5400N150FA-TR-F 封装：SOT-23-5 品牌：RICOH 备注：单节R5400N149FA-TR-F 封装：SOT-23-5 品牌：RICOH 备注：单节R5402N101KD-TR-F 封装：SOT-23-6 品牌：RICOH 备注：单节R5402N110KD-TR-F 封装：SOT-23-6 品牌：RICOH 备注：单节R5402N149KD-TR-F 封装：SOT-23-6 品牌：RICOH 备注：单节R5402N163KD-TR-F 封装：SOT-23-6 品牌：RICOH 备注：单节R5402N128EC-TR-F 封装：SOT-23-6 品牌：RICOH 备注：单节R5402N163KD-TR-F 封装：SOT-23-6 品牌：RICOH 备注：单节R5460N207AF 封装：SOT-23-6 品牌：RICOH 备注：双节R5460N207AA 封装：SOT-23-6 品牌：RICOH 备注：双节R5460N208AA 封装：SOT-23-6 品牌：RICOH 备注：双节R5460N208AF 封装：SOT-23-6 品牌：RICOH 备注：双节R5460N212AF 封装：SOT-23-6 品牌：RICOH 备注：双节R5460N214AF 封装：SOT-23-6 品牌：RICOH 备注：双节R5460N214AC 封装：SOT-23-6 品牌：RICOH 备注：双节R1211N002D-TR-F 封装：SOT-23-6 品牌：RICOH 备注：DC/DC升压R1224N102H-TR-F 封装：SOT-23-6 品牌：RICOH 备注：DC/DC降压R1224N332F-TR-F 封装：SOT-23-6 品牌：RICOH 备注：DC/DC降压MM1414CVBE 封装：TSSOP-20 品牌：MITSUMI 备注：三-四节MM3076XNRE 封装：SOT23-6 品牌：MITSUMI 备注：单节MM3177FNRE 封装：SOT23-6 品牌：MITSUMI 备注：单节VA7021P/C 封装：SOT-23-6 品牌：中星微备注：单节，中星微代理，中国最低价格DW01+ 封装：SOT-23-6 品牌：富晶备注：单节FS312 封装：SOT-23-6 品牌：富晶备注：单节CS213 封装：SOT-23-6 品牌：新德备注：单节STC5NF20V 封装：TSSOP-8 品牌：ST 备注：配套MOS管FTD2017M 封装：TSSOP-8 品牌：三洋备注：配套MOS管ECH8601M 封装：SNT-8A 品牌：三洋备注：配套MOS管UPA1870BGR 封装：TSSOP-8 品牌：NEC 备注：配套MOS管FS8205A 封装：TSSOP-8 品牌：富晶备注：配套MOS管SM8205ACTC 封装：SOT-23-6 品牌：茂达备注：配套MOS管SM8205AOC 封装：TSSOP-8 品牌：茂达备注：配套MOS管AO8810 封装：TSSOP-8 品牌：AOS 备注：配套MOS管AO8820 封装：TSSOP-8 品牌：AOS 备注：配套MOS管AO8822 封装：TSSOP-8 品牌：AOS 备注：配套MOS管AO8830 封装：TSSOP-8 品牌：AOS 备注：配套MOS管AO9926B 封装：TSSOP-8 品牌：AOS 备注：配套MOS管SDC6073 封装：MSOP-8 品牌：SDC光大备注：单节，二合一的保护IC。

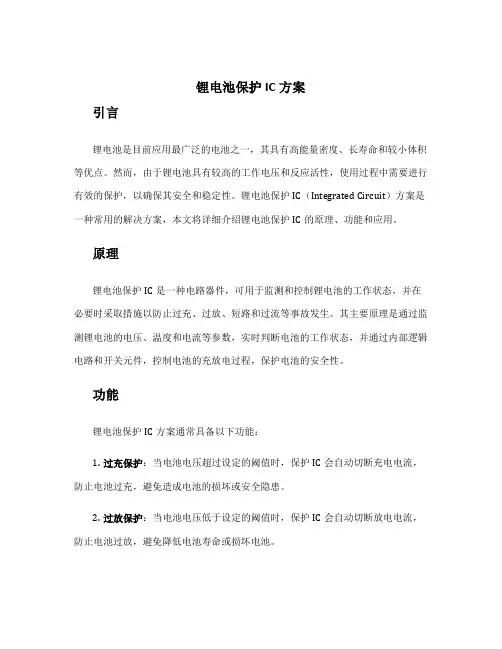

锂电池保护IC方案引言锂电池是目前应用最广泛的电池之一，其具有高能量密度、长寿命和较小体积等优点。

然而，由于锂电池具有较高的工作电压和反应活性，使用过程中需要进行有效的保护，以确保其安全和稳定性。

锂电池保护IC（Integrated Circuit）方案是一种常用的解决方案，本文将详细介绍锂电池保护IC的原理、功能和应用。

原理锂电池保护IC是一种电路器件，可用于监测和控制锂电池的工作状态，并在必要时采取措施以防止过充、过放、短路和过流等事故发生。

其主要原理是通过监测锂电池的电压、温度和电流等参数，实时判断电池的工作状态，并通过内部逻辑电路和开关元件，控制电池的充放电过程，保护电池的安全性。

功能锂电池保护IC方案通常具备以下功能：1.过充保护：当电池电压超过设定的阈值时，保护IC会自动切断充电电流，防止电池过充，避免造成电池的损坏或安全隐患。

2.过放保护：当电池电压低于设定的阈值时，保护IC会自动切断放电电流，防止电池过放，避免降低电池寿命或损坏电池。

3.短路保护：当电池正负极短路时，保护IC会立即切断电流，防止短路电流过大，造成热失控、爆炸等安全事故。

4.过流保护：当电池充放电电流超过设定的阈值时，保护IC会控制电流输出，限制过流，以防止电池受损或过热。

5.温度保护：当电池温度超过设定的阈值时，保护IC会采取相应措施，如降低或切断充放电电流，防止电池过热、损坏或发生安全事故。

6.均衡充电：一些高级的锂电池保护IC方案还具备均衡充电功能，可以调节电池组内各个单体电池的充电状态，确保电池组的充电一致性，提高整体性能和寿命。

应用锂电池保护IC方案广泛应用于各种需要使用锂电池的电子设备中，如便携式电子产品、无人机、电动工具、电动汽车等。

这些设备往往对电池的性能、稳定性和安全性要求较高，因此需要可靠的保护IC方案来保护电池。

•便携式电子产品：手机、平板电脑、蓝牙耳机等设备通常使用锂电池作为电源，并配备相应的保护IC方案，以确保电池的安全和稳定工作。
