试验变压器容量选择

试验变压器容量的选择:（1）电压。

依据试品的要求，首先选用具有合适电压的试验变压器，使试验变压器的高压侧额定电压Un高于被试品的试验电压Us,即Un>Us。

其次应检查试验变压器所需的低压侧电压，是否能和现场电源电压，调压器相匹配。

（2）电流。

试验变压器的额定输出电流In应大于被试品所需的电流Is，即In>Is。

被试品所需的电流可按其电容估算，Is=Us w Cx，其中Cx包括试品电容和附加电容（F）。

（3）容量。

根据试验变压器输出的额定电流及额定电压，便可确定试验变压器的容量，即P=UnIn。

根据部颁标准规定，我国试验变压器的电压等级有：5、10、25、35、50、100、150、300kV 等；容量等级有：3、5、10、25、50、100、150、200kVA等。

由计算结果，查部颁标准即可选出所需要的试验变压器。

如有特殊要求，一般可向制造厂订购特殊规格的试验变压器。

355KW/10KV高压电动机做交~直流耐压试验，试验变压器各需要多大容量？如何计算容量？直流耐压采用直流高压发生器，60KV2mA的直流高压发生器就可满足要求。

交流耐压采用试验变压器，为了尽可能使试验变容量减小，应采用额定电压与电动机所需耐压电压值完全匹配的试验变压器，因10KV电动机按交接规程试验电压为16KV，则可选择高压额定电压为16KV的试验变压器。

容量计算需知道电动机定子绕组电容量，假设定子绕组引出六个端，则进行A相对B、C、转子及地交流耐压时，需知道A相定子绕组对B、C、转子及地的电容量Cx，则试验电流I=U*6.28*50*Cx，所需试验变容量为S=U*I。

为了保证完成试验，试验变容量选择时建议考虑一定的裕度系数。

因这种试验变容量和电压相对比较特殊，一般需定制。

干式变压器出厂试验项目及标准」、绝缘电阻测量：二、绕组电阻测量：对于2500KVA及以下的配电变压器，其不平衡率相为4%，线为2%：630KVA及以上的电力变压器，其不平衡率相（有中性点引出时）为2%，线（无中性点引出时）为2%。

三、变压比试验和电压矢量关系的效定。

四、阻抗电压、（主分接）、短路阻抗和负载损耗测量五、空载损耗及空载电流测量六、外施耐压试验七、感应耐压试验当试验电压的频率等于或小于2倍额定频率时，其全电压当试验频率超过2倍的额定频率时，试验持续时间为:下的施加时间为60S。

120 X（额定频率）（S ）但不少于15S试验频率试验电压：在不带分接的线圈两端加两倍的额定电压。

如果绕组有中性点端子，试验时应接地。

八、局部放电测量三相变压器a）当绕组接到直接地系统：应先加1.5Um/ V3的线对地的预加电压，其感应耐压时间为30S （Um为设备最高电压），然后不切断电源再施加1.1Um/V3的线对地电压3min，测量局部放电量。

b）当绕组接到不接地系统：应先加1.5Um相对相的预加电压，其感应耐压时间为30S （Um为设备最咼电压）此时，有一个线路端子接地，然后不切断电源再施加1.1Um相对相的电压3min ,测量局部放电量。

然后，将另一个线路端子接地，重复进行本试验。

c）局部放电的允许值：根据GB 1094.3附录A规定：局部放电量不大于10PC。

干式变压器感应耐压局部放电试验计算一、10KV 干式变压器（1）变压器参数1、额定容量：2500KVA2、额定电压：10.5/0.4KV3、额定电流：144/3608A4、空载电流%：1.4%（2）计算施加电压：1、空载电流：1=3608 X 1.4%=50.5A2、对Y ，yno 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压：U1=1.5Um=1.5X12=18KV局放试验电压：U2=1.1Um=1.1X12=13.2KV变压器变比：K=10.5/ V 3/0.42 3=26.251.5Um 电压下的二次电压：U=1.5Um X 2/3- 26.25=457V1.1Um 电压下的二次电压：U=1.1Um X 2/3- 26.25=335V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==21KV在二次侧ao施加电压，变比为K=10.5/V3/0.4/V3=26.25 二次电压：U==21000 X 2/3 - 26.25==533.3V3、对D，yn11 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压：U1=1.5Um=1.5 x 12=18KV局放试验电压：U2=1.1Um=1.1 x 12=13.2KV变压器变比：K=10.5/0.231=45.5在二次侧ao施加电压1.5Um 电压下的二次电压：U=1.5Um - 45.5=395V1.1Um 电压下的二次电压：U=1.1Um - 45.5=290V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==21KV在二次侧ao施加电压，变比为K=10.5/0.4/V3=45.5二次电压：U==21000 - 45.5==461.5V4、励磁变容量：S=U x I=533.3x50.5=26.91KVA二、35KV (35/0.4KV)干式变压器( 1 )变压器参数1、额定容量：2500KVA2、额定电压：35/0.4KV3、额定电流：41.2/3608A4、空载电流%：1.4%( 2)计算施加电压：1、空载电流：I=3608x1.4%=50.5A2、对Y ，yno 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5 x 40.5=61KV局放试验电压：U2=1.1Um=1.1 x 40.5=45KV变压器变比：K=35/ V 3/0.4" 3=87.5在二次侧ao施加电压1.5Um 电压下的二次电压：U=1.5Um x 2/3- 87.5=464V1.1Um 电压下的二次电压：U=1.1Um x 2/3- 87.5=342V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV x 0.8=56KV 二次电压：U==56 x 2/3- 87.5==427V3、对D，yn11 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5x40.5=61KV局放试验电压：U2=1.1Um=1.1x40.5=45KV变压器变比：K=35/0.231=1521.5Um 电压下的二次电压：U=1.5Um - 152=400V1.1Um 电压下的二次电压：U=1.1Um - 152=290V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV x 0.8=56KV 二次电压：U==56 - 152==368.4V4、励磁变容量：S=U x I=464x 50.5=23.4KVA三、35KV (35/11KV)干式变压器( 1 )变压器参数1 、额定容量：1 0000KVA 2、额定电压：35/11KV3、额定电流：165/525A4、空载电流%：1 .0%( 2)计算施加电压：1、空载电流：1=525 X 1.0%=5.25A2、对Y ，yno 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5X40.5=61KV局放试验电压：U2=1.1Um=1.1X40.5=45KV变压器变比：K=35/11=3.181.5Um 电压下的二次电压：U=1.5Um X 2/3- 3.18=12.7KV1.1Um 电压下的二次电压：U=1.1Um X 2/3- 3.18=9.4KV 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV X 0.8=56KV二次电压：U==56000 X 2/3- 3.18==11.7KV3、对Y ，d11 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5X40.5=61KV变压器变比：K=35/ V 3- 11 = 1.81.5Um 电压下的二次电压：U=1.5Um X 2/3- 1.8=22.5KV1.1Um 电压下的二次电压：U=1.1Um X 2/3- 1.8=16.7KV 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV X 0.8=56KV 二次电压：U==56 X 2/3- 1.8==20.7KV4、励磁变容量：S=U X I=22.5X5.25=118.12KVA 取120 KVA四、电感、电容的计算：1 、数据：电压：22.5KV 电流： 5.25A 频率：100 ---------- 200HZ2、电感计算：频率：100HZ ------ 200HZL=U/6.28X f X I==22500/6.28X100X5.25=6.82H3、最小电容：频率：200HZCmin==1/(2 n X?) 2X L==1/(6.28X 200)2X 6.82=0.0929^ f4、最大电容：频率：100HZCmax==1/(2nX?)2X L==1/(6.28X 100)2X 6.82=0.372^ fQ 值取20 励磁变容量：S=120/20=6KVA 励磁变输出电压：U=22.5/20=1.13KV 励磁变输出电流：I=5.25 A选：600V X 2 / 5A谐振电抗器：25KV 5A 100HZ 7.96H谐振电容器选择：C=0.0929+0.372/2=0.232^ f 补偿电抗器（试验二次侧为400V 变压器）600V 10A 95.5mH 100-150HZ 4 台干式变压器电压、电流一览表干式变压器电压、电流一览表干式变压器电压、电流一览表干式变压器电压、电流一览表干式变压器电压、电流一览表。

[模拟] 电气试验工基础知识模拟3单项选择题第1题：工频高压试验变压器的特点是额定输出( )。

A.电压高，电流小B.电压高，电流大C.电压低，电流小D.电压低，电流大参考答案：A第2题：在220kV变电设备现场作业，工作人员与带电设备之间必须保持的安全距离是( )m。

A.1.5B.2C.3D.4参考答案：C第3题：在500kV变电设备现场作业，工作人员与带电设备之间必须保持的安全距离是( )m。

A.6B.5C.4D.3参考答案：B第4题：变压器温度上升，绕组直流电阻( )。

A.变大B.变小C.不变D.变得不稳定参考答案：A第5题：若试品的电容量为10000pF，加10kV电压测量介损，试验变压器的容量选择应不小于( )。

A.2.0kVAB.0.5kVAC.1.0kVAD.0.1kVA参考答案：B第6题：如需要对导线的接头进行连接质量检查，可采用( )试验方法。

A.绝缘电阻B.直流电阻C.交流耐压D.直流耐压参考答案：B第7题：测量变压器直流电阻时，影响测量结果的因素是( )。

A.变压器油质严重劣化B.变压器油箱进水受潮C.变压器油温D.空气潮湿、下雨参考答案：C第8题：对大容量的设备进行直流耐压试验后，应先采用( )方式，再直接接地。

A.电容放电B.电感放电C.电阻放电D.阻容放电参考答案：C第9题：在下列各相测量中，测量( )可以不考虑被测电路自感效应的影响。

A.变压器绕组的直流电阻B.发电机定子绕组的直流电阻C.断路器导电回路电阻；D.消弧线圈的直流电阻参考答案：C第10题：金属氧化物避雷器直流1mA电压要求实测值与初始值或制造厂规定值比较变化不大于( )。

A.±30%B.±10%C.±5%D.-10%～+5%参考答案：C第11题：发电机变压器绕组绝缘受潮后，其吸收比( )。

A.变大B.变小C.不变D.不稳定参考答案：B第12题：测量变压器绕组直流电阻时除抄录其铭牌参数编号之外，还应记录( )。

三、利用静电电压表直接测量试验变压器高压侧电压的方法。 四、利用标准球隙测量交流试验高电压的方法。 此方法直接测量电压幅值，在一定范围内准确度较高，测 量范围宽广；但每次测量必须放电，测量时间长，受影响的因 素多，因此该测量方法往往局限于在实验室使用。
第四部分：测量交流试验高电压的基本方法
五、利用电容分压器测量交流试验高电压的方法。 电容分压器由高压小电容器C1和低压大电容器C2串联构成， 由于串联电容的电压与电容量成反比，即U1/U2=C2/C1，被测 电压U=U1+U2，利用静电电压表或高阻值电压表测量出C2两 端的电压U2，通过换算可求出被测电压，即
第三部分：交流耐压试验方法
（下图为使用串联谐振装置时，交流耐压试验的原理接线图）
二、另外，我们还可以进行感应电压试验，在此只作了解。
第四部分：测量交流试验高电压的基本方法
一、采用测量试验变压器低压侧电压然后换算出高压侧试验
电压的方法。
此方法适宜于电容量较小的被试品，如绝缘子、开关等 设备。而对于电容量较大的被试品(如变压器、电容器、电机 等)，由于容性负载会使变压器高压侧实际输出电压比理论计 算高出很多(最大误差会超过3%)，故不宜采用。
120 额定频率 试验频率
(s)，但不少于15s
下面我们了解一下：高压电气设备绝缘的工频耐压试验电压标准
第十部分：交流耐压试验标准
高压电气设备绝缘的工频耐压试验电压标准
1min工频耐受电压(kV)有效值 额定 电压 (kV) 最高 工作 电压 (kV) 出 厂 3 6 10 15 20 35 66 110 220 330 500 3.6 7.2 12 17.5 24.0 40.5 69.0 126.0 252.0 363.0 550.0 25(18) 30(23) 42(28) 55(40) 65(50) 95(80) 140/185 200/230 395/460 510/630 680/740 穿墙套管 电压 互感器 交 接 20(14) 24(18) 33(22) 44(32) 52(40) 76(64) 112/148 160/184 316/368 408/504 544/592 出 厂 25 30 42 55 65 95 140/185 200/230 395/460 510/630 680/740 电流 互感器 交 接 20 24 33 44 52 76 112/148 160/184 316/368 408/504 544/592 出 厂 25(18) 30(23) 42(28) 55(40) 65(50) 95(80) 140/185 200/230 395/460 510/630 680/740 纯瓷和 纯瓷充 油绝缘 交 接 25(18) 30(23) 42(28) 55(40) 65(50) 95(80) 140/185 200/230 395/460 510/630 680/740 固体有机绝缘、油 浸电容式、干式、 SF6式 出 厂 25(18) 30(23) 42(28) 55(40) 65(50) 95(80) 140/185 200/230 395/460 510/630 680/740 交 接 20(14) 24(18) 33(22) 44(32) 52(40) 76(64) 112/148 160/184 316/368 408/504 544/592 出 厂 25 32 42 57 68 100 165 265 495 支柱绝缘子、隔离开关 纯瓷 交 接 25 32 42 57 68 100 165 265 495 固体有机绝 缘 出 厂 25 32 42 57 68 100 165 265 495 交 接 22 26 38 50 59 90 148 240 440

电力变压器空载试验方法及注意事项变压器空载试验报是从变压器任意一侧施工加正弦波形和额定电压，从而测量出变压器空载损耗和空载电流，及时发现磁路中铁芯硅钢片的是否存在局部不良或是有整个缺陷问题的存在。

另外还可以根据试验过程中所测得的空载损耗进行对比，从而及时对存在匝间击穿情况能够准确的进行判断。

1 空载损耗在变压器空载损耗中，其最为主要的是铁芯损耗，因为铁芯在磁化过程中会有磁滞损耗和涡流损耗发生，而且在空载损耗过程中不可避免的会存在着铜损耗和附加损耗，尽管铜损耗和附加损耗较小，其所占比例为总损耗的百分之三左右。

电网中所使用的变压器容量上存在一定的差异，这就导致其铁芯内部构造、硅钢片的质量和铁芯制造工艺等都存在着差别，其空载损耗及空载电流的大小必然也会有所不同，而当变压器内部的铁芯硅钢片所选择的材质存在差异时，其所导致的空载电流大小也会存在较大的不同。

2 变压器空载试验的目的和意义在变压器运行过程中，其所要进行的试验较多，所有的试验都是为了确保变压器能够处于稳定的运行状态。

空载损耗作为变电器性能好坏的重要参数，充分的体现了变压器运行的效率及制造的性能要求，所以在变压器运行过程中对其进行空载试验是必不可少的一个环节，试验中所测量到的空载损耗及空载电流可以及时判断出变压器的绝缘情况和整体缺陷，对变压器能否安全稳定的运行具有极为重要的意义。

在进行空载试验时需要利用高压侧来进行开路，而加压则利用低压侧来完成，通过低压侧的额定电流来进行试验，这充分的说明了空载试验是在额定电压下进行的，由于试验电压较低，所以试验时电流也远远低于额定电流的数值，所以空载试验时也是在额定电压下所测得的空载损耗和空载电流。

变压器空载试验的电源容量的选择：在进行变压器空载试验时，在对电源容量进行选择进，在确保其电源波形失真率小于百分之五，而被试验的变压器，其空载容量不能超过电源容量的一半，而当采用发电机组进行空载试验时，则空载容量则不能高于发电机组容量的百分之二十五。

110kVkVA电力变压器交流耐压试验技术方案-HT-/kV/32kV变频串联谐振试验装置一、被试品对象及试验要求1．kV/电力变压器的交流耐压试验，电容量≤0 μF，试验频率为45-65Hz试验电压kV 2．kV/mm2电缆交流耐压试验，长度m，电容量≤μF，试验频率为30-Hz试验电压kV 3．kV断路器的交流耐压试验，试验频率为30-Hz试验电压不超过kV 二、工作环境1 环境温度：－C –45 0C；2 相对湿度：≤90%RH；3 海拔高度: ≤米；三、装置主要技术参数及功能1 额定容量：；2 输入电源：单相V电压，频率为50Hz；3 额定电压：kV；32kV4 额定电流：3A；12A5 工作频率：30-Hz；6 波形畸变率：输出电压波形畸变率≤1%；7 工作时间：额定负载下允许连续60；过压倍1分钟； 8 温升：额定负载下连续运行60后温升≤65K； 9 品质因素：装置自身Q≥30(f=45Hz)；10 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)； 11 测量精度：系统有效值级；四、设备遵循标准GB-88 《电抗器》 GB 《电力变压器》GB- 《电气装置安装工程电气设备交接试验标准》 DL/T - 《电力设备预防性试验规程》《外壳防护等级》- 1 –GB 《电工名词术语》 GB/~2- 《高电压试验技术》五、装置容量确定kV/mm2电缆，长度m，电容量≤μF，试验频率为30-Hz试验电压kV频率取35Hz试验电流 I=2π试 =2π×35××10-6××= 对应电抗器电感量 L=1/ω2C=H设计八节电抗器，使用电抗器四节串联二组并联，则单节电抗器为48/32kV//H验证: 1、kV/电力变压器的交流耐压试验，电容量≤0 μF，试验频率为45-65Hz试验电压kV使用电抗器五节串联，此时电感量为L=*5=H试验频率f=1/2π√LC=1/(2××√××10-6)= 试验电流 I=2π试 =2π×××10-6××=结论：装置容量定为/kV/kV/32kV，分八节电抗器，电抗器单节为48/32kV//H通过组合使用能满足上述被试品的试验要求试验时设备使用关系列表设备组合被试品对象电抗器48/32kV 八节使用电抗器五节串联m使用电抗器四节串联二组并联使用电抗器七节串联激励变压器输出端选择5kV 5kV 10kVkV主变 kV电缆 kV断路器六、系统配置及其参数1 激励变压器-15/5/10kV/ 1台a) 额定容量：15； b) 输入电压：V，单相；- 2 –c) 输出电压：5kV；10kV； d) 结构：干式； e) 重量：约95kg；2 变频电源-HT-F -15kW/V 1台a) 额定输出容量：15kWb) 工作电源：±10%V，工频 c) 输出电压：0 – V，单相， d) 额定输入电流： e) 额定输出电流： f) 输出波形：正弦波 g) 电压分辨率： h) 电压测量精度：% i) 频率调节范围：30 – Hz j) 频率调节分辨率：≤ k) 频率稳定度： %l) 运行时间：额定容量下连续60m) 额定容量下连续运行60元器件最高温度≤65K; n) 噪声水平：≤50dB o) 可实现以下功能1) 内部由嵌入式触摸屏控制操作功能得到优化操作简单2) 自动扫频寻找谐振点频率范围20-Hz可手动设置扫频范围扫频最大耗时3分钟(全频扫) 频率分辨率3) 自动试验用户可设置试验程序系统自动按设置的程序完成试验过程4) 自动试验时自动跟踪系统的谐振状态当谐振状态发生变化超过设置的区域时系统自动跟踪谐振点在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线5) 耐压时自动跟踪电压电压正常波动时自动调整电压到目标电压由用户根据试验情况进行操作6) 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出- 3 –7) 软件经过严格模拟运行检验，运行安全、稳定、可靠8) 自动保存试验数据数据查询功能根据查询条件查询以往的试验数据；9) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流 10) 保护功能：具有断电、过流、过压及闪络保护功能；a) 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置b) 过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置c) 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿 d) 断电保护：试验电源断电后，装置能快速保护11) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动12) 外观及操作界面充分采用人性化设计，美观大方，操作简便 13) 重量约28kg；3 高压电抗器DK-48/32kV 8节a) 额定容量：48; b) 额定电压：32kV； c) 额定电流：； d) 电感量：H/单节；e) 品质因素：Q≥30 (f=45Hz)； f) 结构：干式； g) 重量：约52kg；4 电容分压器- kV -pF 1套a) 额定电压：kV； b) 高压电容量：pF c) 介质损耗：tgσ≤%； d) 分压比：：1 e) 测量精度：有效值级;- 4 –f) 重量：约18kg；七、供货清单一览表配置设备一览表序号 1 2 3 4 5 序号 1 2 3。

交流耐压试验时加至试验电压后的持续时间, 如无特殊说明则均为1min。
通常在耐压试验前后均应测量绝缘电阻。
二、工频交流耐压试验的方法
现场试验步骤及要求
• 2.试验步骤
1 对被试品接地放电并拆除引线； 2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污,必要时用适当的
清洁剂洗净； 3 测试绝缘电阻,绝缘电阻应为正常值； 4 合理布置试验设备,并将试验设备外壳和被试品外壳可靠接地。进行
接线,并检查试验接线正确无误、调压器在零位,试验回路中过电流和 过电压保护应整定正确、可靠。 5 接通电源,开始升压试验,升压必须从零开始,切不可冲击合闸。升压 速度在75％试验电以前,可以是任意的,自75％电压开始应均匀升压, 约为每秒2％试验电压的速率升压。升至试验电压,开始计时并读取试 验电压。时间到后,迅速均匀降压到零,然后切断电源,放电、挂接地 线。试验中如无破坏性放电发生,则认为通过耐压试验。 6 测试绝缘电阻,其值应正常 一般绝缘电阻下降不大于30% 。
计算式为：PIU CXU2130(kV ) A
式中 I — 试验变压器高压侧输出电流,mA ω — 角频率,ω ＝2πf CX — 被试品电容量,μF U — 试验电压,kV
二、工频交流耐压试验的方法
试验设备的选择
• 2.调压器 调压器应能从零开始平滑地调节电压,以
满足试验所需的任意电压。调压器的输出 波形,应尽可能地接近正弦波,容量也应满足 试验变压器的要求,通常为试验变压器容量 的 0.75~1 倍。一般采用自耦调压器。
试品的电容电流和泄露电流的要求。 计算式为：I=ωCXU
式中 I — 试验变压器高压侧输出电流,mA ω — 角频率,ω ＝2πf CX — 被试品电容量,μF U — 试验电压,kV

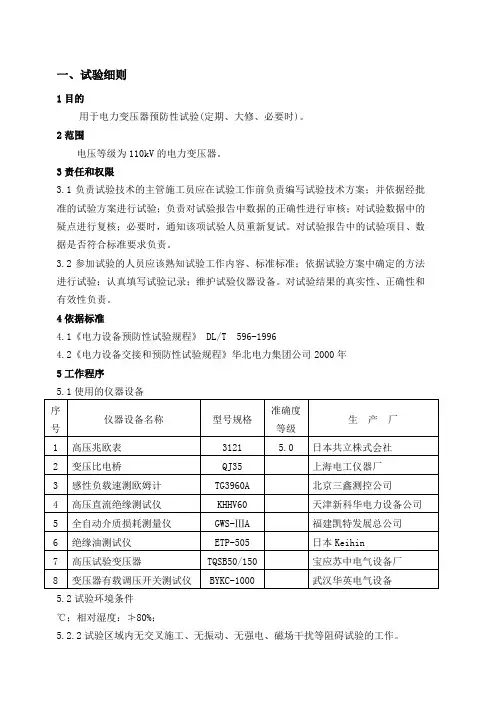

一、试验细则1目的用于电力变压器预防性试验(定期、大修、必要时)。

2范围电压等级为110kV的电力变压器。

3责任和权限3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。

对试验报告中的试验项目、数据是否符合标准要求负责。

3.2参加试验的人员应该熟知试验工作内容、标准标准；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。

对试验结果的真实性、正确性和有效性负责。

4依据标准4.1《电力设备预防性试验规程》 DL/T 596-19964.2《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序5.1使用的仪器设备5.2试验环境条件℃；相对湿度：≯80%；5.2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等阻碍试验的工作。

5.2.3高压试验时，在试验区域内不得有造成其他人危险的因素。

5电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。

5.3.1 制定试验技术方案，进行技术交底。

5.3.2 布置试验场地，对正常试验和特殊性试验必须有试验接线图。

5.3.3 试验接线后需经第二人按结线图复查，以保证接线正确。

5.3.4 试验前应检查工作电源及接地是否可靠。

5.4试验方法 测量绕组的直流电阻1) 试验周期为定期、无励磁调压变压器变换分接位置后、有载调压变压器的分接开关检修后〔在所有分接侧〕、大修后、必要时。

2) 测量应在正在运行的分接头位置上进行；无励磁调压变压器应在使用的分接锁定后测量；有载调压变压器可在经常运行的分接上下几个分接处测量。

3) 对1600kVA 及以下三相变压器，各相测得值的相互差值不应大于三相平均值的4%，线间测得值的相互差值不应大于三相平均值的2%；1600kVA 以上的三相变压器，各相测得值的相互差值不应大于三相平均值的2%，线间测得值的相互差值不应大于三相平均值的1%；三相电阻不平衡率计算：4) 直阻测量方法：a) 用感性负载速测欧姆计测量绕组直流电阻时，其接线及测量方法应符合测试仪器的技术要求。

工频耐压试验中试验变压器容量的选择方法变压器常见问题解决方法工频耐压试验中试验变压器容量的选择方法试验变压器的容量这么选择，是很多电力检测试行业一线使用人员困扰的问题，在选择试验变压器的过程中，一般是由试验变压器生产企业供应的使用说明，已经推举的容量。

而在实际的使用过程中，试验变压器的容量是否合适，是否在运行状态，能否充分其他检测试验的要求呢？首先，依据我们的试验需求，通过计算是可以得到适合的容量的，标称试验变压器容量Pn的确定公式：Pn=KVn2Ct10—9在公式中：Pn————标称试验变压器容量（KVA）Vn————试验变压器的额定输出高压的有效值（KV）K—————安全系数。

K1，标称电压Vn1MV时，K=2，标称电压较低时，K值可取高一些。

Ct————被试品的电容量（PF）————角频率，=2f，f—————试验电源的频率被试设备的电容量Ct可由交流电桥测出。

Ct的变化很大，可由设备的类型而定。

典型数据如下：简单的桥式或悬式绝缘子几十微法简单的分级套管 1001000PF电压互感器 202300PF电力变压器1000KVA —1000PF1000KVA 100010000PF高压电力电缆和油浸纸绝缘 250300PF/m气体绝缘—60PF/m封闭变电站，SF6气体绝缘 10010000PF对于不同的试验电压Vn，选择不同的（适当的）安全系数K。

以上列出不同的Vn所选用的K值供参考Vn = 50100KVK=4 Vn = 150300KV K=3 Vn300KVK=2该试验变压器容量的计算公式，适用于各种试验变压器检测试验的场合，依据被试验品所需要的电压及安全容量，来选择合适容量的试验变压器。

在保障检测试验安全的前提下，选择合适的试验变压器，同时充分不同容量的试验需求。

交直流高压试验变压器在升压或耐压试验过程，如发觉下列不正常情况时，应立刻降压，切断电源。

停止试验并查明原因：①电压表指针摇摆很大；②发觉绝缘烧焦或冒烟；③被试品内有不正常的声音。

被测试设备的电容量 Ct 可由交流电桥测出。Ct 的变化很大，应由设备的类型而定。典型数据如下： 棒形或悬式绝缘子 几十微法； 电压互感器 200～500PF； 分级套管 100～1000PF；
电力变压器＜1000kVA ～1000PF； 电力变压器＞1000kVA 1000～10000PF； 高压电力电缆和油浸纸绝缘 250～300PF/m；
变压比误差：＜±1%
阻抗电压：＜8%
YDJ-100KV 高压工频试验变压器,TDM 油浸式交直流工频试验变压器,TDM 交直流高压实验变压器,YDQ-100KV 防渗漏油浸 试验变压器,YDJ 绝缘筒式工频试验变压器、异形直流高压试验变压器，YDJ 油浸式轻型高压试验变压器变压器耐压工频 试验变压器，YDQ 交流串级试验变压器,GYC 干式试验变压器,耐压试验仪,YDJ 油浸式交流试验变压器，程控超低频高压
HONEYWELL特别设计了自动数字式过电流保护装置。美伦声光报警，过流过压保护装置，时间计算功能。体积轻，维修 方便，特别适合现场环境恶劣条件下使用。 技术参数 额定容量：2-300KVA
单台额定输出电压：（AC）50、100、150、200、350KV
（DC）70、140、210KV
变压比：500/1、1000/1、1500/1、2000/1、3000/1
72
300
166
100
400
144
300
333
200
400
288
300
666
300
400
433
300
1000
直流高压输出 kV
70 70 70 70 70 70 70 140 140 140 140 140 210 210 210 210 210

3
检查变压器的三相接线组别和单相变压器引出线的极性
检查变压器的三相接线组别和单相变压器引出线的极性，必须与设计要求及铭牌上的标记和外壳上的符号相符。
4
测量绕组连同套管的绝缘电阻、吸收比或极化指数
1.绝缘电阻值不应低于产品出厂试验值的70%。
2.当测量温度与产品出厂试验时的温度不符合时，可按表6.0.5换算到同一温度时的数值进行比较。
1.进行器身检查的变压器，应测量可接触到的穿芯螺栓、轭铁夹件及绑扎钢带对铁轭、铁芯、油箱及绕组压环的绝缘电阻
2.采用2500V兆欧表测量，持续时间为1min，应无闪络及击穿现象
3.当轭铁梁及穿芯螺栓一端与铁芯连接时，应将连接片断开后进行试验
4.铁芯必须为一点接地；对变压器上有专用的铁芯接地线引出套管时，应在注油前测量其对外壳的绝缘电阻
①在室温不低于10℃的条件下，套管的介质损耗角正切值tgδ不应大于表15.0.3的规定；
②电容型套管的实测电容量值与产品铭牌数值或出厂试验值相比，其差值应在±10%范围内。
注：整体组装于35kV油断路器上的套管，可不单独进行tgδ的试验。
3.交流耐压试验；
①试验电压应符合GB 50150-2006附录一的规定；
111
67
55
112
167
167
100
83
166
250
250
150
125
250
400
400
235
178
356
570
570
330
9
绕组连同套管的交流耐压试验
1.容量为8000kVA以下、绕组额定电压在110kV以下的变压器，应按GB 50150-2006附录一试验电压标准进行交流耐压试验。

变压器空载试验变压器空载试验 1、变压器空载试验的电源容量的选择保证电源波形失真不超过5 试品的空载容量应在电源容量的50 以下采用调压器加压空载容量应小于调压器容量的50 采用发电机组试验时空载容量应小于发电机容量的25 。

2、空载试验是测量额定电压下的空载损耗和空载电流试验时高压侧开路低压侧加压试验电压是低压侧的额定电压试验电压低试验电流为额定电流百分之几或千分之几。

空载试验的试验电压是低压侧的额定电压变压器空载试验主要测量空载损耗。

空载损耗主要是铁损耗。

铁损耗的大小可以认为与负载的大小无关即空载时的损耗等于负载时的铁损耗但这是指额定电压时的情况。

如果电压偏离额定指由于变压器铁芯中的磁感应强度处在磁化曲线的饱和段空载损耗和空载电流都会急剧变化因此空载试验应在额定电压下进行。

注意在测量大型变压器的空载或负载损耗时因为功率因数很低可达到cosφ小于和等于0.1。

所以一定要求采用低功率因数的瓦特表。

3、通过空载试验可以发现变压器以下缺陷硅钢片间绝缘不良。

铁芯极间、片间局部短路烧损。

穿芯螺栓或绑扎钢带、压板、上轭铁等的绝缘部分损坏、形成短路。

磁路中硅钢片松动、错位、气隙太大。

铁芯多点接地。

线圈有匝间、层间短路或并联支路匝数不等、安匝不平衡等。

误用了高耗劣质硅钢片或设计计算有误. 变压器的空载试验指的是通过变压器的空载运行来测定变压器的空载电流和空载损耗。

一般说来空载试验可以在变压器的任何一侧进行。

通常将额定频率的正弦电压加在低压线圈上而高压侧开路。

为了测出空载电流和空载损耗随电压变化的曲线外施电压要能在一定范围内进行调节。

变压器空载时铁芯中主磁通的大小是由绕组端电压决定的当变压器施加额定电压时铁芯中的主磁通达到了变压器额定工作时的数值这时铁芯中的功率损耗也达到了变压器额定工作下的数值因此变压器空载时输入功率可以认为全部是变压器的铁损。

一般电力变压器在额定电压时空载损耗约为额定容量的0.11。

变压器的短路试验通常是将高压线圈接至电源而将低压线圈直接短接。

对家用电器耐压试验的两点要求对家用电器在正常使用中绝缘结构既要承受电网额定电压的长期作用,叉要经受电路中经常产生的各种过电压和短时冲击电压为了验证电器能在实际电路中长期使用而不致发生绝缘被击穿或出现闪络等事故.以避免危及人身安全.验证方法通常采用冲击耐压试验和工频耐压试验.目前家用电器安全标准GB 47061—1998(家用和类似用用途电器的安全第一部分:通用要求》没有冲击耐压试验,只有工频耐压试验(以下简称耐压试验).而且把耐压试验作为家用电器安全检测中最基本的试验之一,所有家用电器产品都有这个试验项目.因此结合本人工作实践,对家用电器耐压试验的l殳备要求和标准要求提出两点看法.一,对家用电器耐压试验设备要求的看法某家用电器产品.用三台耐压机分别进行耐压试验(每次试验后间隔时间约1小时),在带电部件和易触及部件之间要晕受lmin频率为50HzI250V正弦波电压.结果在A台耐压机试验时.过流继电器动作了;在B台耐压机试验时.过流继电器没动作,试品也没有击穿;在C台耐压机试验时加在试品t电压无论如何调节升压装置都调不到1250V.试验无法进行.为什幺不同耐压机进行试验会出现不同现象呢?经过仔细分析,原来A,B台耐压机的过流继电器动作电流整定值不同.分别为10rm~和100mA,所以造成一台过流继电器没动作,导致不同的判定结果;C台耐压机由于变压器容量太小.当电压升高时,因试品泄漏电流增加而使变压器本身压降加大,造成变压器容量太小,加在试品上电压不到1250V,并且无论怎样调节均调不副规定值.由于以前家用电器安全标准对耐压机及其主要参数没有明确要求,造成了耐压机使用上的混乱,而cB4706—1998首次耐耐压机主要参数提出明确要求:当醯验电压小于4000V时.应能在{鸯出端子之间供给一个不小于200mA的短路电流,高压侧跳闸电流(即过流继电器动作电流)不小于100nL~.这个短路电流200mA是对耐压机容量提出的明确要求;跳闸电流100mA是判定是否合格的主要依据;但是目前还有相当多耐压机所整定的跳闸电流不是只有100nL~一档,而是10mA或20rm~t或从10mA 一100mA连续可调等.由此可见,在耐压试验前,选择合适的耐压机是关键.而这一步骤往往被忽视,甚至有人见到耐压机就使用,更没有分析耐标准探讨下i瓦丽点IIII要求J●二JrJ'颜台泵团压机的主要参数与标准要求是否吻合.实际上.家用电器耐压实验不仅要注意耐压值,试验时间以及正确的试验方法,更要注意选用舍适的耐压机.并规定过流继电器动作电流为100mA.但是目前从许多耐压机上找不到短路电流这一指标.能知道的指标一般有容量(如2kVA),电压范围(如0—5kV)和过流继电器动作电流(如10—100mA可调)等等,所以要想知道短路电流这一指标,必须先了解耐压机的容量和短路电流的关系.那幺耐压机的容量应如何确定呢?根据电工学理论,试验变压器的容量为:S=U?1其中:s一试验变压器的计算容量(kV A)u一试验变压器高压侧电压(kv)l一试验变压器高压侧输出的电流(A)结合家用电器产品的特点及标准要求,变压器高压侧电压约4KV时,应能在输出端子之间供给一个不小于0.2A的短路电流.所以U=4kV;I=0.2A;这样可计算出试验变压器容量s应不小于0.8A.从上述计算结果可以看出,家用电器耐压试验所用耐压机的容量应不小于0.8kV A才可满足要求.但考虑留有一定的余量,也为了方便,一般习惯按每lkVA试验电压容量为0.5kVA选取.而家用电器耐压试验最大输出电压为3750V(接近4000V), 所以耐压机容量一般取为4×0.5=2kV A.从上面计算过程也可知,耐压试验不同的耐压值要求耐压机的容量是不同的.因此如何选择合适的耐压机进行耐压试验很关键.若耐压试验选择耐压机的容量太大,虽然可通用,但体积大,重量重,移动不方便.而且价格高.若耐压试验选择耐压机的容量太小将出现前面C台耐压机那样,加在试品上电压无论如何调不到规定值.此时虽然试品不击穿,过流继电器也不动作,但不能判试品合格.因为这样的试验是无效的.因此台适容量的耐压机就是按安全标准要求进行耐压试验时耐压值可调到规定值,并在整个试验期间保持这个规定值.综上所述,耐压试验对耐压机的短路电流提出要求,实际上是对耐压机的容量提出要求,而容量不够的具体表现形式可以是耐压试验时耐压值能否调至规定值井保持其规定值.二,对家用电嚣耐压试验标准要求的看法在家用电器耐压试验中有时会碰到两种情况:第一.在试验@参■■■I■I园标准探讨下i瓦丽期间过流继电器动作了.但击穿痕迹不一定能找到;第二.在试验期间出现泄漏电流明显增加或电压急剧下降或电压渡动较大.但过流继电器不动作.这些现象如何判定试品是否台格呢, 按现行家用电器安全标准CB4700.I很难判定因为该标准对耐压试验结果要求很简单,即"在试验期间不应击穿".判定试品是否台格就看过流继电器是否动作此上述现象I判为不舍格,现象2判为合格.但是本』,认为这是由于家用电器安全标准GB4706I描述过于简单,以致出现这种片面的观点.在绝缘材料上施加电压与绝缘材料通过电流(包括体内和表面电流)的关系是非线性关系.当施加电压到一定程度时电流突然增大很多,绝缘材料丧失了固有的绝缘性能,这种现象叫做击穿,此时电压就是击穿电压.因此耐压试验时若试品击穿,过流继电器肯定动作.但是若试品泄蒲电流超过100mA时过流继电器也动作,试品不一定击穿,所以有时击穿痕迹不一定能找到.因此本^认为对现象1不能简单地判定试品不台格.而要根据试验时所发生的现象,如是否有响声,冒烟,焦臭,闪弧等或是否能找出击穿痕迹,若投有此现象也找不到击穿痕迹,还是要爿定试品台格.对现象2,现行家用电器安全标准更没有任何描述,但如果能排脒试验电源电压波动因素外,根据低压电器标准GB14048. 5—1993(低压开关设备和控制设备控制电路电器和开关元件第一部分机电式控制电路电器》.对试验结果台格的判定为:在试验时无绝缘击穿(内部的或外部的),闪络,泄漏电流明显增加或电压突然下降.无电压降的辉光放电可忽略不计".所以本人认为这点可作为判定家用电器耐压试验结果的重要参考另外对家用电器安全标准中的耐压值问题有待撵讨.首先是耐压值为1250V和3750V等.与太多数电器产品(如低压电器,电子设备电器,电线电缆,开关,插座和灯具等等)的耐压值均不相同.这些产品可在同一电源电压下工作.如家庭使用的电视机和电风扇,其绝缘结构所承受的电网过电压和冲击电压都一样.为何耐压值不同呢?其次,家用电器上的元器件的耐压问题,如用在Ⅱ类家用电器上的电源线,根据电线标准规定耐压试验的电压为1500—250OV,而按家用电器安全标准在带电部件和易触及部件之间要经受3750V的耐压试验,很明显元器件与成品在耐压试验这个项目上不匹配.而且是元器件耐压值偏底,明显不台理.同样还有用在II类家用电器上的开关,插座等一些元器件的耐压值与家用电器标准要求的耐压值也不一致,而且也不台理所幸的是用在这类家用电器中的电线,开关和插座等产品,经受3750V的耐压试验也没问题,所以这些矛盾显得突出.若要对此类现象追溯其根源,就要看IEC标准.由于目前家用电器产品安全标准几乎都是等同或等效IEC标准.同样电视机,电线,开关,插座等产品的安全标准也是等同或等效IEC标准.而IEC标准是由不同专业委员会制定.相互之间也缺乏必要的沟通,造成这种缺陷.但相信随着时代发展,不同部门之间的沟通将会加强,不同标准之间的衔接将更加规范化.总之,家用电器耐压试验作为重要安全试验项目之一,不要认为太简单,技木含量不高.天天都在进行,谁都会傲.但仔细分析本标准并与其他电器产品标准比较,一定能发现不少问题.【作者单位:福建省中心检验所)《质量标准化计量百科全书》征订启事《质量标准化计量百科垒书》是国家质量技术监督局和中国太百科仝书出版社联合出版鳊纂的,由局内外近300名资深的质量,标准化,计量专家经过两年多的反复论证精撰写.汇集了古夸中外质量,标准化,计量三个学许各门姜的知识,融科学性,知识性,系统性,实用?睦,前瞻性和便查性为一体,是中国和世界上第一部质量技术监督领域太型的权威性工具书.谊书第一班系统地梳理了质量,标准化,计量三个学科各门妻的知识体系.仝书174万字,1584个条目,近400幅彩色和黑白母片,不仅是中国质量技术监督系境各级工作人员必备的权威工具书,也是广太企业,事业,科研,行政管理,新闻出版单挂和太专院校等相关工作人员不可缺少的棠头书籍.具体订购事宜如下:1.零售定价:198元,册(另付邮费30元,册)2.代理发行办法(先付毂,免邮资):一班订购50册以上按80%计价一班订胸100册以上按75%计许一班订购300册以上按70%计价3.汇款(为便于区分来款用途,请注明《质量奎书》款")开户单位:中国标准情报中心开户银行:北京商业银行学知支行账号:7001201l10095—664通信联地址:北京海淀区知眷路4号308室《质量标准化计量百科奎书》编辑部邮政鳊码:100088电话:0l0—620"22288—3308传真:0l0—62022795联系人:刘利粱丽华。

变压器试验标准与操作规程1．设备最高电压、变压器绕组的额定耐受电压SI：Switching impulse,操作冲击耐受电压；LI：Lighning impulse,雷电全波冲击耐受电压；LIC：Chopped Lighting impulse,雷电截波冲击耐受电压；ACLD：Long duration AC,长时AC，局部放电；（Partial discharge）；ACSD：Short duration AC,短时AC，感应耐压；AC：Separate source AC,外施AC，工频耐压；h.v.：Height Voltage 高压；l.v.：Low Voltage 低压；m.v.：Middle Voltage 中压；AC：Alternating current 交流电；U m：Highest V oltage for eguipment 设备最高电压。

变压器绝缘电阻限值参数值单位：MΩ①绝缘试验是反映变压器绝缘结构和绝缘材料是否存在缺陷，绝缘缺陷按其分布特点可分集中性缺陷和分布性缺陷。

其中集中性缺陷是指绝缘中局部性能不良，例如绕组局部受潮。

绕组局部表面绝缘纸损坏或老化等，它又分为贯穿性缺陷和非贯穿性缺陷；而分布性缺陷是指绝缘整体性能下降，例如变压器整体受潮，老化等。

②为了能反映出绝缘缺陷，必须需要用不同的试验手段，按试验过程是否对绝缘产生破坏性作用可分为非破坏性试验和破坏性试。

在较低电压（低于或接近额定电压）下进行的绝缘试验称为非踊坏性试验。

主要指绝缘电阻、泄漏电流和介损等试验项目。

由于这类试验称为破坏性试验，如各种耐压试验。

这类试验对变压器的考验是严格的。

由于试验电压高，更容易发现绝缘缺陷，但在试验过程中却有可能损伤变压器的绝缘。

③绝缘试验是有一定顺序的，应首先进行非破坏性试验在没有发现有明显缺陷的情况下，再进行破坏性试验，这样可以避免将缺陷扩大化。

例如在进行非破坏性试验后发现变压器已受潮，应当进行干燥处理，然后再考虑进行破坏性试验，这样可以避免变压器在进行破坏性试验过程中发生击穿。

容升，使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。
工频耐压试验时，被试品上的电压高于试验变压器的输出电压，也就
电话：027-87426055/87455611 网站：
传真：027-87429886
-7-
售后：027-87426066 邮箱：sales@
8～9-测量端子 E、F
10-变压器外壳接地端
11-高压尾 X
12-高压输出 A
13-高压硅堆
14-变压器油
15-铁芯
16-次低压绕组
17-测量绕组
18-二次高压绕组
在 YD（JZ）试验变压器中，a、x 为低压输入端子，E、F 为仪表测量端
子，A、X 为高压输出。YD（JZ）系列中无高压硅堆。
四、工作原理：
电话：027-87426055/87455611 网站：
传真：027-87429886
-8-
售后：027-87426066 邮箱：sales@
400-027-5117
D
R1
VD
TDM(G)
a
A
x
C1
CX
RCF
PV
E
X
F
图 7：高压直流泄漏试验接线图
2、做串级试验时，第二级、第三级试验变压器的低压绕组成 X 端，测 量绕组的 F 端以及高压绕组的 X 端（高压端）均接本级试验变压器具外壳。 第二级、第三级试验变压器的外壳必须通过绝缘支架接地。
3、接通电源前，操作系统的调压器必须调到零位后方可接通电源，合 闸，开始升压。
4、从零开始匀速旋转调压器手轮升压。升压方式有：快速升压法，即 20s 逐级升压法；慢速升压法，即 60s 逐级升压法；极慢速升压法供选用。 电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的 75 ％后，再以每秒 2％额定试验电压的速度升到您所需的试验电压，并密切 注意测量仪表的及被试品的情况。升压过程中或试验过程中如发现测量仪 表的指示及被试品情况异常，应立即降压，切断电源，查明情况。

一、被试品对象及试验要求1．80000kVA/110kV电力变压器的交流耐压试验，电容量≤0.015μF，试验频率为45-65Hz，试验电压160kV。

2．26kV/35kV，300mm2电缆1500m，电容量≤0.285μF，试验频率为30-300Hz,试验电压52kV。

3．10kV/8800kW电机的耐压试验，试验电压16kV。

二、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：216kVA；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：54kV；216kV4.额定电流：4A；1A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》五、装置容量确定26kV/35kV，300mm2电缆1500m，电容量≤0.285μF，试验频率为30-300Hz,试验电压52kV。

频率取35Hz试验电流 I=2πfCU试 =2π×35×0.285×10-6×52×103=3.3A对应电抗器电感量 L=1/ω2C=80H,设计四节电抗器，使用电抗器二串联二组并联,单节电抗器为54kVA/54kV/80H验证: 1、80000kVA/110kV电力变压器的交流耐压试验，电容量≤0.015μf，试验频率为45-65Hz，试验电压160kV。

干式变压器出厂试验项目及标准Document number：PBGCG-0857-BTDO-0089-PTT1998干式变压器出厂试验项目及标准一、绝缘电阻测量：二、绕组电阻测量：对于2500KVA及以下的配电变压器，其不平衡率相为4%，线为2%：630KVA及以上的电力变压器，其不平衡率相（有中性点引出时）为2%，线（无中性点引出时）为2%。

三、变压比试验和电压矢量关系的效定。

四、阻抗电压、（主分接）、短路阻抗和负载损耗测量五、空载损耗及空载电流测量六、外施耐压试验七、感应耐压试验当试验电压的频率等于或小于2倍额定频率时，其全电压下的施加时间为60S。

当试验频率超过2倍的额定频率时，试验持续时间为：120×（额定频率）（S ）但不少于15S试验频率试验电压：在不带分接的线圈两端加两倍的额定电压。

如果绕组有中性点端子，试验时应接地。

八、局部放电测量三相变压器a)当绕组接到直接地系统：应先加√3的线对地的预加电压，其感应耐压时间为30S（Um为设备最高电压），然后不切断电源再施加√3的线对地电压3min，测量局部放电量。

b)当绕组接到不接地系统：应先加相对相的预加电压，其感应耐压时间为30S （Um为设备最高电压）此时，有一个线路端子接地，然后不切断电源再施加相对相的电压3min，测量局部放电量。

然后，将另一个线路端子接地，重复进行本试验。

c)局部放电的允许值：根据GB 附录A规定：局部放电量不大于10PC。

干式变压器感应耐压局部放电试验计算一、10KV干式变压器（1）变压器参数1、额定容量：2500KVA2、额定电压：3、额定电流：144/3608A4、空载电流%：% （2）计算施加电压：1、空载电流： I=3608×%=50.5A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压： U1==×12=18KV局放试验电压： U2==×12=变压器变比： K=√3/√3=电压下的二次电压：U=×2/3÷=457V电压下的二次电压：U=×2/3÷=335V变压器感应耐压试验：试验电压取两倍的额定电压： Us==21KV在二次侧ao施加电压，变比为 K=√3/√3= 二次电压： U==21000×2/3÷==3、对D，yn11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压： U1==×12=18KV局放试验电压： U2==×12=变压器变比： K==在二次侧ao施加电压电压下的二次电压：U=÷=395V电压下的二次电压：U=÷=290V变压器感应耐压试验：试验电压取两倍的额定电压： Us==21KV 在二次侧ao施加电压，变比为 K=√3=二次电压： U==21000÷==4、励磁变容量：S=U×I=×=二、35KV（35/）干式变压器（1）变压器参数1、额定容量：2500KVA2、额定电压：35/3、额定电流：3608A4、空载电流%：% （2）计算施加电压：1、空载电流： I=3608×%=50.5A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=局放试验预加电压： U1==×=61KV局放试验电压： U2==×=45KV变压器变比： K=35/√3/√3=在二次侧ao施加电压电压下的二次电压：U=×2/3÷=464V电压下的二次电压：U=×2/3÷=342V变压器感应耐压试验：试验电压取两倍的额定电压： Us==70KV×=56KV 二次电压： U==56×2/3÷==427V3、对D，yn11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=局放试验预加电压： U1==×=61KV局放试验电压： U2==×=45KV变压器变比： K=35/=152电压下的二次电压：U=÷152=400V电压下的二次电压：U=÷152=290V变压器感应耐压试验：试验电压取两倍的额定电压： Us==70KV×=56KV 二次电压： U==56÷152==4、励磁变容量：S=U×I=464×=三、35KV（35/11KV）干式变压器（1）变压器参数1、额定容量：10000KVA2、额定电压：35/11KV3、额定电流：165/525A4、空载电流%：%（2）计算施加电压：1、空载电流： I=525×%=5.25A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=局放试验预加电压： U1==×=61KV局放试验电压： U2==×=45KV变压器变比： K=35/11=电压下的二次电压：U=×2/3÷=电压下的二次电压：U=×2/3÷=变压器感应耐压试验：试验电压取两倍的额定电压： Us==70KV×=56KV 二次电压： U==56000×2/3÷==3、对Y，d11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=局放试验预加电压： U1==×=61KV局放试验电压： U2==×=45KV变压器变比： K=35/√3÷11=电压下的二次电压：U=×2/3÷=电压下的二次电压：U=×2/3÷=变压器感应耐压试验：试验电压取两倍的额定电压： Us==70KV×=56KV 二次电压： U==56×2/3÷==4、励磁变容量：S=U×I=×= 取120 KVA四、电感、电容的计算：1、数据：电压：电流： 5.25A 频率：100----200HZ2、电感计算：频率： 100HZ------200HZL=U/×f×I==22500/×100×=3、最小电容：频率： 200HZCmin==1/(2π×?) 2×L==1/×200)2×=μf4、最大电容：频率： 100HZCmax==1/(2π×?)2×L==1/×100)2×=μfQ值取 20励磁变容量： S=120/20=6KVA励磁变输出电压： U=20=励磁变输出电流： I=5.25 A选：600V×2 / 5A谐振电抗器：25KV 5A 100HZ谐振电容器选择：C=+2=μf补偿电抗器（试验二次侧为400V变压器） 600V 10A 100-150HZ 4台干式变压器电压、电流一览表干式变压器电压、电流一览表干式变压器电压、电流一览表。
