电子线路CAD复习题及答案

电子线路cad上机考试题及答案电子线路CAD上机考试题及答案一、单项选择题（每题2分，共20分）1. 在电子线路CAD中，用于表示电流方向的符号是（）。

A. VB. IC. RD. C答案：B2. 在进行电路仿真时，以下哪个元件是不需要的？（）A. 电阻B. 电容C. 电感D. 电源答案：D3. 在电路图中，以下哪个符号代表二极管？（）A. ∇B. ∆C. ∑D. ⊕答案：D4. 在电子线路CAD软件中，以下哪个功能用于绘制电路图？（）A. 仿真B. 编译C. 绘制D. 调试答案：C5. 以下哪个元件的阻值会随着电压或电流的变化而变化？（）A. 电阻B. 电容C. 电感D. 二极管答案：D6. 在电子线路CAD软件中，用于表示地线的符号是（）。

A. VB. GC. ED. H答案：B7. 在电路仿真中，以下哪个参数是不需要设置的？（）A. 工作频率B. 电源电压C. 元件值D. 仿真时间答案：A8. 在电子线路CAD中，以下哪个元件用于放大信号？（）A. 电阻B. 电容C. 电感D. 三极管答案：D9. 在电路图中，以下哪个符号代表晶体管？（）A. QB. TC. RD. L答案：A10. 在电子线路CAD软件中，以下哪个功能用于检查电路图的错误？（）A. 仿真B. 编译C. 绘制D. 调试答案：D二、多项选择题（每题3分，共15分）1. 在电子线路CAD中，以下哪些元件是基本的无源元件？（）A. 电阻B. 电容C. 二极管D. 三极管答案：A B2. 在电路仿真中，以下哪些参数是必须设置的？（）A. 元件值B. 工作频率C. 电源电压D. 仿真时间答案：A C D3. 在电子线路CAD软件中，以下哪些功能是用于电路仿真的？（）A. 仿真B. 编译C. 绘制D. 调试答案：A D4. 在电路图中，以下哪些符号是用于表示电源的？（）A. VB. GC. ED. H答案：A C5. 在电子线路CAD中，以下哪些元件是基本的有源元件？（）A. 电阻B. 二极管C. 三极管D. 运算放大器答案：B C D三、简答题（每题5分，共20分）1. 请简述电子线路CAD软件的主要功能。

电子线路CAD复习题一、选择题1、Computer Aided Design简称为（A）(A) CAD（B）CAM（C）EDA（D）PLD2、运行Protel99 SE所要求的最低分辨率是（C）（A）800＊600（B）1000＊1000（C）1024＊768（D）1024＊6783、在进行电原理图编辑时，双击”Schematic Document”图标后，在”Document”文档下自动创建一个文件，其名为（A）（A）Sheet n.Sch (B)Sheet n.Prj (C)Sheet n.Pcb (D)Sheet n.Doc4、原理图文件、印制板文件一般放在C文件夹内（A）Design Team （B）Recycle Bin （C）Documents5、原理图编辑好后，为了获得较好的打印效果，应将图纸方向设置为（B）（A）Landscape（水平）（B）Portrain（垂直）（C）两种方向均可6、设置SCH的工作环境时，”Visible”、”Snap”、”Electrical Grid”三者的取值大小要合理，否则连线时会造成定位困难或连线弯曲的现象。

一般来说，可视栅格大小与锁定栅格大小相同，而“电气格点自动搜索”半径范围要A锁定栅格距离的一半。

（A）略小于（B）略大小（C）等于7、在放置元件操作过程，按下键盘上的Tab键，其作用是（A）（A）修改元件属性（B）旋转（C）空一格8、在元件属性设置窗中，元件的序号应在哪设置（B）（A）Footprint（B）Designator（C）Part(第一个)9、在元件属性设置窗中，元件的型号或大小应在哪设置（C）（A）Footprint（B）Designator（C）Part(第一个)10、在进行电原理图编辑时，如单击鼠标左键选定目标元件，这时如按空格键，则执行的操作是（B）（A）移动元件（B）使选定对象沿逆时针方向旋转90度（C）左右对称（D）上下对称11、在画电原理图时，用于连线操作的只能用A工具栏中的导线（A）Wiring Tools（B）Drawing Tools（C）Main Tools12、A既可用于同一张电路图内任何两个引脚之间的电气连接关系，也可用于表示同一电路系统中各分电路图之间元件引脚的连接关系。

概述 认证考试习题(l)CAD 的英文全称是 D A ·Computer Aided Drawing B ·Computer Aided Plan C ·Computer Aided Graphics D ·Computer Aided DeSign (3)在“清除屏幕”状态下，以下哪个部分不显示在绘图界面中?B A ·菜单栏 B ·工具栏 C ·命令窗口 D ·状态栏 (4)文本窗口与图形编辑窗口的快速切换的功能键是 B A ·F1 B ·F2 C ·F3 D ·F4 (5)工具选项板的快捷键为 C A ·Ctrl+1 B ·Ctrl +2 C ·Ctrl +3 D ·Ctrl +4 (6)AutoCAD 临时保存文件的默认扩展名为 D A ·*.sav B ·*.bak C ·*.dwl D ·*.ac$ (7)在多文档界面中对打开的图形之间进行切换的快捷键是 B A ·Ctrl+Alt B ·Ctrl+F6 C ·Alt+Tab D ·Alt+F6 (8)以下哪些工具按钮都在“绘图”工具栏中?A A ·直线、图案填充、表格、矩形 B ·直线、图案填充、偏移、多行文字 C ·创建块、点、移动、样条曲线 D ·直线、点、复制、多行文字 (9)在命令的执行过程中，需要"帮助"时可以怎样实现?D A ·按功能键Fl2 B ·按功能键FlO C ·按功能键F2 D ·按功能键Fl (10)下列命名对象中，哪一个不可以在局部打开的图形中使用?B A ·图层 B ·打印样式 C ·布局 D ·标注样式 (11)对“清除屏幕”操作进行切换的快捷键是 AA ·Ctrl+0B ·Ctrl+1C ·Ctrl+2D ·Ctrl+3 (12)AutoCAD 软件的基本图形格式为 A A ·*.dwg B ·*.dxf C ·*.dws D ·*.dwt (13)缺省情况下AutoCAD2007中保存图形文件的格式是C A ·AutoCAD 2006 B ·AutoCAD 2005 C ·AutoCAD 2004 D ·AutoCAD 2002(14)下列选项中与快速保存命令QSave 功能相同的是D A ·命令行输入“save ” B ·下拉菜单“文件/另存为(A)…” C ·命令行输入“saveas ” D ·在“标准”工具栏中选择“保存”按钮(15)关于使用“工作空间”，下列哪一种说法不正确?A A ·用户不可以删除默认的“工作空间” B ·用户可以创建新的“工作空间” C ·用户可以更改自已创建的“工作空间” D ·用户可以更改默认的“工作空间”(16)菜单项后面有省略号“…”，意味着 D A ·以命令行的形式执行菜单项对应的命令 B ·将有下一级菜单项 C ·菜单项不可用 D ·点击菜单项将出现对话框 (17)从下列哪个下拉菜单可以打开“文字样式”对话框?C A ·“文件”下拉菜单 B ·“视图”下拉菜单 C ·“格式”下拉菜单 D ·“工具”下拉菜单 (18)要使用Autodesk Subscription 必须是 A A ·获得Autodesk 验证通过的Subscription 用户B ·AutoCAD2007版本的所有用户C ·AutoCAD2007版本的完全安装D ·安装时，必须在“安装”选项卡中，单击“多席位单机安装” (19)刚刚画了一个半径为50的圆，接着在其他位置继续画一个半径为32的圆，最快捷的操作是 CA ·点击画圆，给定圆心，键盘输入“32”B ·回车、空格或鼠标右键，“重复圆”，给定圆心，回车、空格或鼠标右键C ·回车、空格或鼠标右键，“重复圆”，给定圆心，键盘输入“32”D ·点击画圆，给定圆心，回车、空格或鼠标右键 (20)AutoCAD2007设计中心的快捷键是 C A ·Ctrl+0 B ·Ctrl +l C ·Ctrl+2 D ·Ctrl +3答案(1) D (2) A (3) B (4) B (5) C(6) D （7）B (8) A (9) D (10) B (11) A (12) A (13) C (14)D (15) A (16) D (17) C (18) A (19)C (20) C基础操作(1)在坐标(-3，5)中，5代表哪个轴的坐标?D A·X 轴B·极轴 C·Z 轴 D·Y 轴(2)系统默认角度是以 B 方向定义为正方向。

<电子线路CAD>复习题一．填空题（1）Protel DXP是Altim 公司生产的电路板设计系统的最新版本。

（2）Protel DXP主要有4大部分组成原理图设计系统、印刷板设计系统、FPGA系统、VHDL系统。

（3）Protel DXP主窗口即Design Explorer DXP窗口，该窗口主要由菜单栏、工具栏、工作区面板、工作区、状态栏等组成。

（4）工作区面板可以通过锁定、隐藏或移动显示方式适应桌面工作环境。

（5）原理图设计系统主要用于电路原理图的设计，印制电路板设计系统主要用于印刷电路板的设计。

二．判断题（1）在Protel DXP中用户只能单独完成设计项目，不能通过网络完成设计项目。

(╳)（2）按组合键Alt+F4可以关闭Protel DXP。

(√)（3）在Protel DXP中一定要建立项目后才可以新建原理图文件。

(╳)三、选择题（1）电子线路设计自动化软件的英文缩写为（ C ）。

A. CAMB. CADC. EDAD. CAE（2）状态栏的打开和关闭可利用菜单进行设置，方法为执行菜单命令（ A ）。

A.［View］/［Status Bar］B.［View］/［Command Status］C.［View］/［Toolbars］D.［View］/［Workspace Panels］（3）Protel DXP中项目文件的文件名后缀为（D ）。

A. .IntLibB. .SchDocC. .PcbDocD. .PrjPCB一．填空题（1）原理图就是元件的连接图，其本质内容有两个：元件和导线。

（2）连线工具栏（Wiring）主要用于放置原理图器件和连线等符号，是原理图绘制过程中最重要的工具栏。

执行菜单命令View/Toolbars/ Wiring 可以打开或关闭该工具栏。

（3）捕获栅格是移动光标和放置原理图元素的最小距离。

（4）光标的显示类型有大十字、小十字、斜45度小十字三种。

一、单选题1、Protel99SE 是用于（ B ）的设计软件。

A、电气工程B、电子线路C、机械工程D、建筑工程2、Protel99 SE 原理图文件的格式为（ C ）。

A、*.SchlibB、*.SchDocC、*.SchD、*.Sdf3、Protel99 SE 原理图设计工具栏共有（ C ）个。

A、 5B、 6C、 7D、 84、执行（C ）命令操作，元器件按水平中心线对齐。

A、CenterB、Distribute HorizontallyC、Center HorizontalD、Horizontal5、执行（ B ）命令操作，元器件按垂直均匀分布。

A、VerticallyB、Distribute VerticallyC、Center VerticallyD、Distribute6、执行（B ）命令操作，元器件按顶端对齐。

A、Align RightB、Align TopC、Align LeftD、Align Bottom7、执行(D )命令操作,元器件按底端对齐。

A、Align RightB、Align TopC、Align LeftD、Align Bottom8、执行(C )命令操作,元器件按左端对齐。

Ａ、Align Right B、Align TopC、Align LeftD、Align Bottom 风嗯9、执行(A)命令操作,元气件按右端对齐。

A、Align RightB、Align TopC、Align LeftD、Align Bottom10、原理图设计时,按下(B )可使元气件旋转90°。

A、回车键B、空格键C、X 键D、Y 键11、原理图设计时,实现连接导线应选择(B )命令。

A、Place/Drawing Tools/LineB、Place/WireC、WireD、Line12、原理图编辑时,从原来光标下的图样位置，移位到工作区中心位置显示，快捷键是（ C ）。

A、Page UpB、Page DownC、HomeD、End13、在原理图设计图样上放置的元器件是（ A）。

电子cad期末试题及答案第一部分：选择题1. 下列哪项不是电子CAD的应用领域？A. 电路设计B. 机械设计C. 建筑设计D. 广告设计答：D2. 以下哪个软件是常用的电子CAD软件？A. AutoCADB. PhotoshopC. Microsoft WordD. Excel答：A3. 电子CAD是指利用计算机来辅助进行电子产品的设计和制造。

这个说法是否正确？A. 正确B. 错误答：A4. 以下哪个选项在电子CAD软件中常用于进行绘图操作？A. 铅笔B. 直尺C. 画笔D. 鼠标答：D5. 在电子CAD中，我们可以通过添加图层来实现不同部分的分离，方便后续操作。

这种说法是否正确？A. 正确B. 错误答：A第二部分：填空题1. 在电子CAD中，用来绘制直线的命令是__LINE__。

答：LINE2. 在电子CAD中，用来绘制圆形的命令是__CIRCLE__。

答：CIRCLE3. 在电子CAD中，用来绘制矩形的命令是__RECTANGLE__。

答：RECTANGLE4. 在电子CAD中，用来绘制多边形的命令是__POLYGON__。

答：POLYGON5. 在电子CAD中，用来添加文本的命令是__TEXT__。

答：TEXT第三部分：简答题1. 请简述电子CAD在电路设计中的应用。

答：电子CAD在电路设计中的应用非常广泛。

通过电子CAD软件，设计师可以绘制电路图并进行仿真分析，从而快速验证电路的正确性和可行性。

此外，电子CAD还可以帮助设计师进行布局和布线，提高电路的效率和可靠性。

2. 电子CAD在机械设计中有什么作用？答：在机械设计中，电子CAD可以协助设计师进行三维建模和装配。

设计师可以通过电子CAD软件绘制零件的三维模型，并进行装配和运动仿真。

这有助于设计师预先检查设计的合理性，避免在实际制造过程中出现问题。

第四部分：综合题请根据下面的图纸，回答问题。

图纸内容：（这里描述图纸的内容，确保信息准确完整）1. 图纸中标注的尺寸是什么意义？答：图纸中标注的尺寸表示了零件的实际尺寸大小，有助于制造工人根据图纸进行加工和装配。

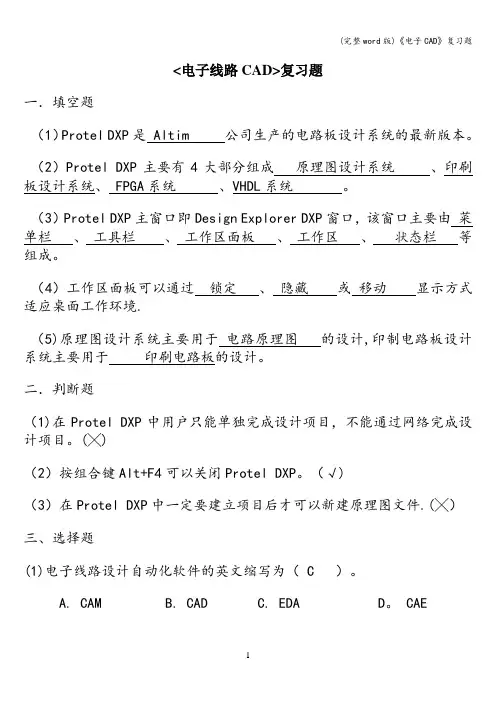

<电子线路CAD>复习题一．填空题（1）Protel DXP是 Altim 公司生产的电路板设计系统的最新版本。

（2）Protel DXP主要有4大部分组成原理图设计系统、印刷板设计系统、 FPGA系统、VHDL系统。

（3）Protel DXP主窗口即Design Explorer DXP窗口，该窗口主要由菜单栏、工具栏、工作区面板、工作区、状态栏等组成。

（4）工作区面板可以通过锁定、隐藏或移动显示方式适应桌面工作环境.（5)原理图设计系统主要用于电路原理图的设计,印制电路板设计系统主要用于印刷电路板的设计。

二．判断题（1)在Protel DXP中用户只能单独完成设计项目，不能通过网络完成设计项目。

(╳)（2）按组合键Alt+F4可以关闭Protel DXP。

（√)（3）在Protel DXP中一定要建立项目后才可以新建原理图文件.(╳）三、选择题(1)电子线路设计自动化软件的英文缩写为（ C ）。

A. CAMB. CADC. EDA D。

CAE（2）状态栏的打开和关闭可利用菜单进行设置，方法为执行菜单命令( A )。

A.［View]/[Status Bar］ B。

［View］/[Command Status］C.[View］/[Toolbars] D。

［View］/［Workspace Panels］（3）Protel DXP中项目文件的文件名后缀为（D ）。

A。

.IntLib B. 。

SchDoc C. 。

PcbDoc D。

.PrjPCB一．填空题（1）原理图就是元件的连接图，其本质内容有两个：元件和导线 .(2)连线工具栏（Wiring）主要用于放置原理图器件和连线等符号，是原理图绘制过程中最重要的工具栏。

执行菜单命令 View/Toolbars/ Wiring 可以打开或关闭该工具栏。

(3）捕获栅格是移动光标和放置原理图元素的最小距离。

(4）光标的显示类型有大十字、小十字、斜45度小十字三种。

电子线路cad期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，以下哪个门电路可以实现非逻辑功能？A. 与门B. 或门C. 异或门D. 非门答案：D2. 以下哪种元件不属于模拟电路的基本元件？A. 电阻B. 电容C. 二极管D. 触发器答案：D3. 在电子电路中，信号的频率越高，其波长越：A. 长B. 短C. 不变D. 无法确定答案：B4. 以下哪个不是电子线路CAD软件的功能？A. 电路图绘制B. 电路仿真C. 电路板布局D. 机械设计5. 在电路分析中，节点电压法的基本假设是：A. 所有节点电压相同B. 所有节点电压不同C. 任意选择一个节点作为参考点D. 所有节点电压为零答案：C6. 以下哪个元件不是数字电路中的存储元件？A. 触发器B. 计数器C. 锁存器D. 运算放大器答案：D7. 在电子线路CAD中，以下哪个不是电路仿真的步骤？A. 电路图绘制B. 电路参数设置C. 电路仿真运行D. 电路板焊接答案：D8. 以下哪个不是模拟电路中的放大器类型？A. 运算放大器B. 功率放大器C. 比较器D. 逻辑放大器答案：D9. 在数字电路中，以下哪个逻辑门可以实现全加器的功能？B. 或门C. 异或门D. 非门答案：C10. 以下哪个不是电子线路CAD软件的优势？A. 提高设计效率B. 减少设计错误C. 增加设计成本D. 便于电路修改和测试答案：C二、填空题（每题2分，共20分）1. 在电子线路中，电路的等效电阻可以通过_______定律计算得出。

答案：欧姆2. 模拟电路中的信号处理通常涉及_______信号的放大、滤波和转换。

答案：模拟3. 数字电路中的逻辑运算包括与、或、非以及_______运算。

答案：异或4. 在电子线路CAD软件中，电路图的绘制通常使用_______工具。

答案：绘图5. 电路的功率消耗可以通过电压和_______的乘积计算得出。

答案：电流6. 在数字电路中，D触发器的输出状态取决于其_______输入。

电子线路cad期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，逻辑与门的输出为高电平的条件是：A. 所有输入都为高电平B. 至少有一个输入为高电平C. 所有输入都为低电平D. 至少有一个输入为低电平答案：A2. 下列哪个元件不是模拟电路的基本元件？A. 电阻器B. 电容器C. 电感器D. 逻辑门答案：D3. 在模拟电路中，放大器的主要功能是：A. 减小信号B. 转换信号C. 放大信号D. 过滤信号答案：C4. 以下哪个选项不是数字电路的特点？A. 离散信号B. 连续信号C. 逻辑运算D. 布尔代数答案：B5. 在电子线路CAD中，PCB设计通常不包括以下哪个步骤？A. 原理图绘制B. 布线C. 3D打印D. 钻孔答案：C6. 下列哪个不是电子线路CAD软件的功能？A. 电路仿真B. 电路优化C. 电路测试D. 电路生产答案：D7. 在电子线路设计中，电源滤波器的主要作用是：A. 提高电源电压B. 降低电源电压C. 减少电源噪声D. 增加电源电流答案：C8. 以下哪个元件不是用来进行信号放大的？A. 晶体管B. 运算放大器C. 电阻器D. 场效应管答案：C9. 在数字电路设计中，触发器的主要功能是：A. 存储一位二进制信息B. 进行算术运算C. 进行逻辑运算D. 进行信号放大答案：A10. 下列哪个不是电子线路CAD软件的输出文件格式？A. .schB. .dxfC. .pdfD. .brd答案：C二、填空题（每题2分，共20分）1. 在数字电路中，一个基本的逻辑门至少需要________个输入信号。

答案：22. 模拟电路中的信号是________的。

答案：连续3. 在电子线路CAD中，PCB布局设计的主要目的是________。

答案：优化电路性能和减少成本4. 电路仿真软件通常用来模拟电路的________。

答案：工作状态5. 在电子线路设计中，电源滤波器通常由________和电容器组成。

电子线路cad期末考试试题及答案文库一、单项选择题（每题2分，共20分）1. 在电子线路设计中，以下哪个元件是用来实现信号放大的？A. 电阻器B. 电容器C. 电感器D. 晶体管答案：D2. 以下哪个选项是模拟电路和数字电路的主要区别？A. 信号类型B. 元件种类C. 电源电压D. 电路复杂度答案：A3. 电路图中的“+”和“-”符号通常代表什么？A. 电源正负极B. 电流方向C. 信号输入输出D. 地线答案：A4. 在电路设计中，以下哪个参数是用来描述晶体管的放大能力的？A. 截止频率B. 增益C. 静态工作点D. 负载阻抗5. 以下哪个元件是用来实现信号的整流作用的？A. 二极管B. 三极管C. 运算放大器D. 场效应管答案：A6. 电路图中的“GND”通常表示什么？A. 电源B. 地线C. 信号输入D. 信号输出答案：B7. 在电子线路中，以下哪个元件是用来实现信号的滤波作用的？A. 电阻器B. 电容器C. 电感器D. 晶体管答案：B8. 以下哪个选项是电子线路设计中常用的仿真软件？A. MATLABB. AutoCADC. PhotoshopD. SolidWorks答案：A9. 在电子线路中，以下哪个元件是用来实现信号的隔离作用的？B. 电容器C. 电感器D. 光耦答案：D10. 以下哪个选项是电子线路设计中常用的布线原则？A. 直线最短B. 尽量短C. 尽量长D. 任意布线答案：B二、填空题（每题2分，共20分）1. 在电子线路中，信号的放大倍数通常用______来表示。

答案：增益2. 晶体管的三个主要极分别是______、______和______。

答案：发射极、基极、集电极3. 在电路图中，表示电源电压的符号通常是______。

答案：VCC4. 电路图中的“AC”通常表示______电源。

答案：交流5. 电路图中的“DC”通常表示______电源。

答案：直流6. 在电子线路中，信号的频率范围通常用______来表示。

电子线路CAD试题（一）答案一、填空题（每小题1分，共30分）1. 电子线路CAD是计算机辅助设计的简称，基本含义是使用计算机来完成电子线路的设计过程，包括电原理图的编辑、电路功能仿真、工作环境模拟、印制板设计与检测等。

2. 新建一个原理图文件建立数据库文件后执行菜单命令文件|新建文件，选择*.sch文件。

3.DXP版本中画图命令的调用方法一般有菜单法、工具栏按钮法和快捷键法三种。

4.原理图环境中实现元件旋转的快捷键有X键、Y键和Space键三个，可以分别实现元件的水平方向翻转、垂直方向翻转和逆时针90度旋转三种旋转方式。

5.原理图中实现总线方式连接的三个基本要素是总线、总线进出端口和网络标号。

6.PCB环境下绘制一条以圆心为基准的圆弧需要最少指定4个点，这4个点分别是圆心、半径、圆弧起点、圆弧终点。

7.要想在文字文本中调用系统相关参数，可以调用系统提供的特殊函数，并且打开“系统参数”对话框中的特殊字符转换功能选项。

8. DRC的含义是设计规则检查，ERC的含义是电气规则检查。

9.常用非门集成芯片的元件符号名称是7404 ，封装名称是DIP14 ；电容的元件符号名称是Cap ，封装名称是Rad0.2 。

10.PCB图纸中的导线一般绘制在Top Layer顶层和Buttom Layer底层，而PCB的字符串一般绘制在Top OverLayer（顶层丝印层）层上。

二、单选题（每小题2分，共12分）1、C2、D3、D4、C5、C6、A7、C三、简答题（每小题10分，共40分）1、写出原理图及PCB环境下经常使用到的快捷键及其对应功能。

主要有以下17个快捷键：Ctrl＋Y /重复上一次操作；Ctrl＋Z / 撤销上一次操作；PageUp/ 以光标位置为中心放大；PageDown/ 以光标位置为中心缩小；Ctrl＋PageDown/ 对工作区进行缩放以显示所有图件；End/ 刷新工作区；Ctrl＋V（C或X）/ 粘贴（复制或剪切）；Delete/ 删除；P＋N / 画网络标号；P＋P/ 放置元件；P＋U/ 画总线进出端口；P＋W/ 画导线；P＋J/ 画电路节点；P＋B / 画总线；P＋O/ 画电源端口回答出10个以上即可得10分。

电气CAD考试题及答案一、单项选择题（每题2分，共20分）1. 在电气CAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. TEXT答案：A2. 电气CAD中，哪个命令用于创建圆？A. LINEB. CIRCLEC. RECTANGLED. ELLIPSE答案：B3. 在电气CAD中，哪个命令用于绘制矩形？A. RECTANGLEB. CIRCLEC. POLYGOND. ELLIPSE答案：A4. 电气CAD中，哪个命令用于绘制多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ELLIPSE答案：A5. 在电气CAD中，哪个命令用于创建文本？A. TEXTC. DTEXTD. HATCH答案：A6. 电气CAD中，哪个命令用于创建多行文本？A. TEXTB. MTEXTC. DTEXTD. HATCH答案：B7. 在电气CAD中，哪个命令用于创建尺寸标注？A. DIMB. MTEXTC. LINE答案：A8. 电气CAD中，哪个命令用于创建块？A. BLOCKB. INSERTC. COPYD. MOVE答案：A9. 在电气CAD中，哪个命令用于插入块？A. BLOCKB. INSERTC. COPYD. MOVE答案：B10. 电气CAD中，哪个命令用于创建填充图案？A. HATCHB. FILLC. SHADED. SOLID答案：A二、多项选择题（每题3分，共15分）11. 在电气CAD中，以下哪些命令用于修改对象？A. MOVEB. COPYC. ROTATED. SCALE答案：A, B, C, D12. 电气CAD中，以下哪些命令用于创建电气符号？A. LINEB. CIRCLEC. ARROWD. SYMBOL答案：A, B, C, D13. 在电气CAD中，以下哪些命令用于编辑文本？A. DDEDITB. PROPERTIESC. TEXTD. MTEXT答案：A, B, D14. 电气CAD中，以下哪些命令用于创建电气连接？A. LINEB. POLYLINEC. SPLINED. ARC答案：A, B, C, D15. 在电气CAD中，以下哪些命令用于创建电气布局？A. LAYOUTB. PAGEC. LIMITSD. VIEW答案：A, B, C, D三、判断题（每题2分，共20分）16. 在电气CAD中，使用“LINE”命令可以绘制直线和射线。

电子线路CAD复习题一、选择题1、Computer Aided Design简称为（ A ）(A) CAD （B）CAM （C）EDA （D）PLD2、运行Protel99 SE所要求的最低分辨率是（C ）（A）800＊600 （B）1000＊1000 （C）1024＊768 （D）1024＊6783、在进行电原理图编辑时，双击”Schematic Doc u ment”图标后，在”Document”文档下自动创建一个文件，其名为（ A ）（A）Sheet n.Sch (B)Sheet n.Prj (C)Sheet n.Pcb (D)Sheet n.Doc4、原理图文件、印制板文件一般放在 C 文件夹内（A）Design T eam （B）Recycle Bin （C）Documents5、原理图编辑好后，为了获得较好的打印效果，应将图纸方向设置为（ B ）（A）Landscape（水平）（B）Portrain（垂直）（C）两种方向均可6、设置SCH的工作环境时，”Visible”、”Snap”、”Electrical Grid”三者的取值大小要合理，否则连线时会造成定位困难或连线弯曲的现象。

一般来说，可视栅格大小与锁定栅格大小相同，而“电气格点自动搜索”半径范围要 A 锁定栅格距离的一半。

（A）略小于（B）略大小（C）等于7、在放置元件操作过程，按下键盘上的T ab键，其作用是（ A ）（A）修改元件属性（B）旋转（C）空一格8、在元件属性设置窗中，元件的序号应在哪设置（ B ）（A）Footprint （B）Designator （C）Part(第一个)9、在元件属性设置窗中，元件的型号或大小应在哪设置（ C ）（A）Footprint （B）Designator （C）Part(第一个)10、在进行电原理图编辑时，如单击鼠标左键选定目标元件，这时如按空格键，则执行的操作是（ B ）（A）移动元件（B）使选定对象沿逆时针方向旋转90度（C）左右对称（D）上下对称11、在画电原理图时，用于连线操作的只能用 A 工具栏中的导线（A）Wiring Tools （B）Drawing Tools （C）Main T ools12、 A 既可用于同一张电路图内任何两个引脚之间的电气连接关系，也可用于表示同一电路系统中各分电路图之间元件引脚的连接关系。

专科《电子线路CAD》一、（共75题,共150分）1. 设定电源及接地符号的方向，下列四个方向中不包括（）。

（2分）A.0 DegressB.90 DegreesC.180 DegreesD.360 Degrees.标准答案：D2. 放置网络标号，重复的编号将导致元件（）。

（2分）A.对接B.断路C.短接D.悬空.标准答案：C3. 瞬态特性分析可以获得电路中各节点对地电压、支路电流等信号的（）。

（2分）A.瞬时值B.静态值C.起始频率D.终了频率.标准答案：A4. 在原理图编辑器中，画图工具(Drawing Tools)栏内直线形状选择点划线应为（）。

（2分）A.SolidB.DashedC.DottedD.Small.标准答案：C5. 如果系统物理尺寸足够小，并且所有点同时响应为一个统一单位，则称为（）。

（2分）A.统一系统B.集合系统C.集总系统D.单位系统.标准答案：C6. 区分一个系统是分布式系统还是集总系统，要由流经该系统的信号的（）来决定。

（2分）A.上升时间B.下降时间C.过冲时间D.下冲时间.标准答案：A7. 下列哪一个是正确表达了光标会自动定位在R1上，并高亮显示（）。

（2分）A.GGR1B.GSR1C.SSR1D.SR1.标准答案：C8. 手机PCB板走线宽度最小可以做到多少MM（）。

（2分）A.0.1B.0.01C.0.001D.1.标准答案：A9. Layout中元件封装向导中包含几种形式（）。

（2分）A.5B.6C.7D.8.标准答案：B10. EMC定义中不包含的内容是（）。

（2分）A.EMIB.EMSC.EMBD.以上都是.标准答案：C 11. EMC认证是中国的图标是（）。

（2分）A.FCCCFD.标准答案：B12. 线路板设计中顶层丝印在哪一层（）。

（2分）A.第5层B.第6层C.第7层D.第4层.标准答案：B13. 复位电路放置位置说法正确的是（）。

（2分）A.靠近所在ICB.靠近所在电源C.靠近所在接口D.靠近电路版边缘.标准答案：A14. 印制电路板的（）层只要是作为说明使用。

四、名词解释1．ERC和DRC2．PCB编辑器中的丝印层3．文件复制4．网络表5．静态工作点分析6．CAD和CAM7．Electrical Grid8．原理图I/O端口9．元件封装图10．PCB编辑器中的禁止布线层11．原理图总线12．覆铜板13．网络标号14．直流扫描分析15．瞬态特性分析五、简答题1. 简要说明为什么要锁定栅格？2. 简要说明元件放置操作过程。

3．简述删除单个对象的操作方法。

4．印制电路板有哪些种类？简述它们的特点。

5．简述从电原理图中抽取网络表文件的操作过程？6．设置自动布线时布线参数有哪些？7．试列出画线工具栏内的5种常用工具。

8．简述放置网络标号的操作过程。

9．试列出画图工具栏内的5种常用工具。

10．在PCB布线或连线前元件引脚焊盘有何要求并简述操作方法？11．简述Protel99 SE PCB编辑器中的信号层（Signal layers）12．简述在PCB布局时元件间距的设置原则？13.原理图编辑器Design\Option…中可以设置哪些内容？14．简述放置网络标号的操作过程。

15．在PCB上设置跨接线时，应遵循哪些原则？16．简述修改对象属性的操作方法17．简述PCB中放置元件封装图的操作过程？18．简述为什么要进行手工预布线。

六、论述题1．试述电路板上元件排列方式的特点。

2．试述PCB设计操作流程。

3．试论述印制板的种类及结构。

四、名词解释（1 ERC: 原理图的电气检查DRC: PCB设计规则检查2 通过丝网印刷方式将元件外形、序号以及其他说明性文字印制在元件面或焊锡面上，以方便电路板生产过程的插件（包括表面封装元件的贴片）以及日后产口的维修操作。

丝印层一般放在顶层（Top Overlayer）。

3机械层没有电气特性，主要用于放置电路板上一些关键部位的注标尺寸信息、印制板边框以及电路板生产过程中所需的对准孔，允许同时使用4个机械层，常用1～2个机械层，对准孔、印制板边框等放在机械层4，而注标尺寸、注释文字等放在机械层1内。

1.什么是EDA?电子线路CAD的含义是什么？起什么左右？Protel ORCAD，Allegro分布是哪家公司产品？答：EAD是电子系统设计自动化的简称，电子线路CAD是电子线路计算器辅助设计的简称，主要用于辅助IC设计，电子电路设计，电路板设计，含仿真电路图设计自动布局布线，版面设计及验证等。

Protel :Altium公司產品，ORCAD:cadence公司產品，Allegro:cadence公司產品。

2.什么是光绘？有何忧点？光绘文件格式是什么？答：光绘机是一种计算器系统，可以接受CAD设计的PCB图形数据文件，它将利用光线直接在底片上绘制图形，然后经过显影，定影得到菲林底版，使光绘技术制作印制板菲林底板，速度快，精度高，质量好，而且避免在人工贴图或绘制底图时可能出现的人为错误，大大提高了工作效率，缩短了印制板的生产周期，光绘机使用的标准数据格式是Gerber RS274X格式。

3.什么是组件标号？绘制完电路图后标号发生混乱，如何处理？有哪两种处理方式？答:在绘制电路原理图时，设置在图纸上的每一个组件都有一个唯一的标号，与之相对应，组件的标号是原理图提供组件信息的主要途径，是为原理图选择各种组件规则检查和生成电路图SPICE NEHIST的主要依据。

在设计原理图过程中已经为每一个组件定义了一个相应的标号，但是在编辑的过程中经常需要添加或删除电路图中的组件，这样整个原理图的组件标号可能出现混乱，可通过如下两种方式解决：（1）手工修正，此方法操作简单，但是效率低。

（2）（3）利用Protel DXP提供的原理图自动标注功能标注组件。

4.何谓多功能组件？答：是指一类电子组件，其中一个组件体内具有多个功能完全相同的模块，如集成电路中的门电路系列。

5.什么是层次原理图？有何有点？答：把整张电路图分成几部分来画，特别是把整个电路图按照不同的功能分画在几张小图上，这种电路图称为层次原理图，这样做不但方便于交流，而且是更大的好处是可以是很复杂的电路变成相对简单的几个模块，结构清晰明了，非常便于检查，也容易修改。
