当生活、生产用水量达到 最大时，室外给水管网不能 保证室内最水利点消火栓的 压力和流量； 而当生活生产用水量较小 时，室外管网的压力又较大， 能向高位水箱补水。 常用在水压变化较大的城 市或居住区。
室内消火栓 消防竖管
水泵接合器 旁通管 进户管 干管 水表
图1-36 设有水箱的消火栓给水系统
1）消防水箱对扑救初期火灾起着重要作用，应采用重力自流供水方式。 2）消防用水与其他用水共用的水箱，应有消防用水不作他用的技术措施 。 3）消防水箱应采用生活或生产给水管补水，严禁采用消防水泵补水。 高位水箱 4）消防水箱的安装高度应满足室内最不利点消火栓所需的水压要求，且 应贮存室内10min的消防用水量。
第1章 建筑给水排水工程
《建筑设备》

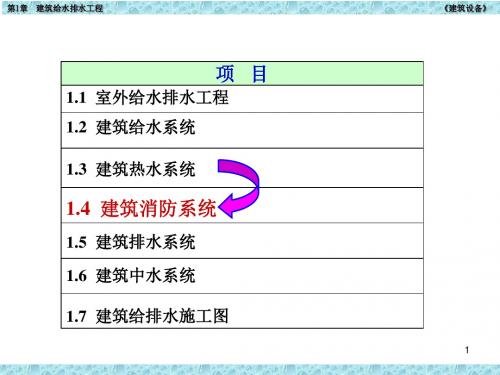

项 目
1.1 室外给水排水工程 1.2 建筑给水系统 1.3 建筑热水系统
1.4 建筑消防系统
1.5 建筑排水系统
1.6 建筑中水系统 1.7 建筑给排水施工图
1
第1章 建筑给水排水工程
《建筑设备》
1.4 建筑消防给水系统
根据使用的灭火剂种类和灭火方式的不同分为三类：
见教材P36
消防栓被撞坏，15分钟流走30吨水。
16
补充：
第1章 建筑给水排水工程
《建筑设备》
见教材P36
9） 干粉灭火器
17
第1章 建筑给水排水工程
《建筑设备》
1.4.1 消火栓给水灭火系统
2. 系统组成
（2）消防水池
掌握
见教材P37
1）具有下列情况之一者应设置消防水池：
①当生产/生活用水量达最大时，市政给水管或天然水源不能满足室内外消防 用水量时； ②市政给水管道只有一条进水管，且消防用水量之和超过25L/s时。

建筑设备课件.

建筑设备课件.

1.1.1 流体的主要力学性质 • 流体的流动性是流体的最基本的特性，流动性是指流体不能承 受切向力，如果有切向力存在，即使切向力很微小，流体也会 发生变形。流体的流动性主要是由其力学性质决定的，流体的 主要力学性质有： • 1.质量密度和重力密度 • 2.流体的黏滞性 • 3.流体的压缩性和热胀性
建筑设备工程主要介绍建筑设备工程的基础知识， 以及室内外给排水、供暖工程、通风与空调工程、建筑 电气等方面的知识。 0.1.1 建筑设备工程的基本知识 0.1.2 室内外给排水 0.1.3 供暖工程 0.1.4 通风与空调工程 0.1.5 建筑电气
• • • • •
0.1.1 建筑设备工程的基本知识 • 在设备工程中，无论是室内外给排水、供暖工程还是通风 与空调工程，其中涉及的介质如冷水、热水、蒸汽、空气等都是 流体。流体作为一种物质状态，有其很重要的特性。我们必须对 流体的特性和规律有一定的了解，才可以更好的学习设备工程的 知识。在供暖工程中，采暖热负荷的计算、散热器的选择和计算 都要用到传热学的知识，因此传热学也是设备工程基础知识中必 不可少的一部分，对于常用的建筑电气，也要求我们对电工学的 知识有一定程度的了解。

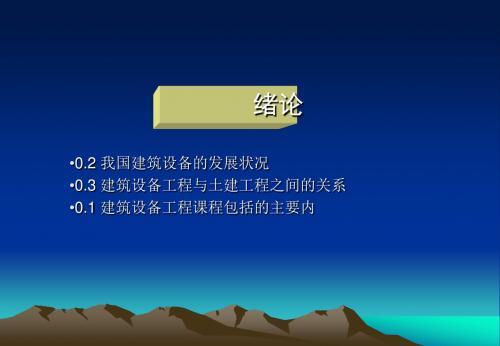

绪论
•0.2 我国建筑设备的发展状况 •0.3 建筑设备工程与土建工程之间的关系 •0.1 建筑设备工程课程包括的主要内
绪论
建筑设备工程是工业与民用建筑专业、监理专业、物业管理 专业及相关专业的辅助课程，它与建筑工程是相辅相成的，因此 建筑行业的从业人员学习建筑设备的相关知识是很有必要的。
0.1 建筑设备工程课程பைடு நூலகம்括的主要内容
• 1.质量密度和重力密度 在描述固体物质的惯性和重力特性时，通常用物体 的质量和重力，而流体因为没有固定的体积，在描述其 惯性大小和重力大小时，用单位体积的质量和单位体积 的重力来表示，即质量密度 (ρ) 和重力密度 (γ) 。质量密 度定义式为 ρ＝M/vV(kg/m3)(1.1) 式中：M——流体的质量(kg)； V ——流体的体积(m3)。 重力密度定义式为 γ＝G/V(N/m3) (1.2) 式中：G——流体的重量(N)； V ——流体的体积(m3)。 由上两式可知γ＝G/V＝Mg/V＝ρg(1.3)

《建筑设备课件》课件

《建筑设备课件》课件
《建筑设备课件》ppt课件
• 建筑设备概述 • 建筑给排水设备 • 暖通空调设备 • 建筑电气与智能化设备 • 建筑设备维护与管理
01
建筑设备概述
建筑设备的定义与分类
总结词：基本概念
详细描述：建筑设备是指建筑物内部和周围设施的各种设备，包括给排水、暖通 空调、电气、消防等专业设备。根据用途和功能的不同，建筑设备可以分为不同 的类型，如通用设备、专用设备和系统设备等。
空调系统有多种类型，如集中式空调系统、半集中式空调系统、分散式空调系 统等。每种类型的空调系统都有其独特的特点和应用范围，适用于不同的建筑 和环境条件。
空调系统的设计与优化
总结词
合理的空调系统设计能够提高系统的能效和舒适度，降低运行成本。
详细描述
空调系统的设计应根据建筑物的功能、规模、地理位置和室内环境要求等因素进行。设计时需考虑制 冷剂的循环、空气处理过程、气流组织、控制系统等多个方面，以达到最佳的室内环境效果和节能目 标。
维修处理
根据故障分析结果，采取 相应的维修措施，如更换 部件、调整参数等，以恢 复设备正常运行。
建筑设备的节能减排措施
能效监测
定期对建筑设备进行能效监测，了解设备的能耗状况 ，找出节能潜力。
节能改造
通过技术改造或更换高效能设备等方式，降低设备的 能耗。
排放控制
采取有效的排放控制措施，减少建筑设备运行过程中 产生的污染物排放。
详细描述
空调系统通常由制冷机组、冷凝器、蒸发器、压缩机和其他 辅助设备组成。通过制冷剂在系统内的循环，实现室内空气 的冷却和除湿，同时将处理后的空气送回室内，达到调节室 内温度和湿度的效果。
空调系统的分类与特点
总结词
了解不同类型空调系统的特点和应用场景，有助于选择适合的空调系统以满足 特定需求。

建筑设备课件

建筑设备课件

1.1.2
描述流体运动的几个同一时刻连续流体质点的流动方向线；迹线是同一质点在 连续时间内的流动轨迹线。流线是为了形象化的描述流体的运动 而引入的概念。在实际工程中，我们通常关心的是流体在某一固 定断面或固定空间的运动状况，而不关心其来龙去脉 ，因此我们 主要来研究流线。
• 1.质量密度和重力密度 在描述固体物质的惯性和重力特性时，通常用物体 的质量和重力，而流体因为没有固定的体积，在描述其 惯性大小和重力大小时，用单位体积的质量和单位体积 的重力来表示，即质量密度(ρ)和重力密度(γ)。质量密 度定义式为 ρ＝M/vV(kg/m3)(1.1) 式中：M——流体的质量(kg)； V ——流体的体积(m3)。 重力密度定义式为 γ＝G/V(N/m3) (1.2) 式中：G——流体的重量(N)； V ——流体的体积(m3)。 由上两式可知γ＝G/V＝Mg/V＝ρg(1.3)
第一章 建筑设备工程的基 本知识
•1.1 流体动力学的基本知识 •1.2 传热学的基本知识 •1.3 电工基本知识
1.1 流体动力学的基本知识
• • • • • • 1.1.1 1.1.2 1.1.3 1.1.4 1.1.5 1.1.6 流体的主要力学性质 描述流体运动的几个有关概念 流体运动的分类 恒定流连续性方程 恒定元流能量方程 流动阻力和流动损失s
绪论
•0.2 我国建筑设备的发展状况 •0.3 建筑设备工程与土建工程之间的关系 •0.1 建筑设备工程课程包括的主要内
绪论
建筑设备工程是工业与民用建筑专业、监理专业、物业管理 专业及相关专业的辅助课程，它与建筑工程是相辅相成的，因此 建筑行业的从业人员学习建筑设备的相关知识是很有必要的。
0.1建筑设备工程课程包括的主要内容

《建筑设备课件》PPT课件

《建筑设备课件》PPT课件
上述各方式见后图示
可整理ppt
16
可整理ppt
17
可整理ppt
18
可整理ppt
19
可整理ppt
20
管道布置和敷设：
A、管道布置：给水管道的布置，在保证供水安全的前
提下，力求管线简短，使用方便、减少与建筑、结构、暖 通以及电气各方面的矛盾，并应便于施工和竣工后使用中 的维修管理工作。（管道布置的要点：引入管、水表、供 水干管、立管和支管）
可整理ppt
12
Hale Waihona Puke １、建筑给水系统分类：生活给水系统：
为住宅、公共建筑和工业企业内人员提供饮用、盥洗等生 活上的用水。
生产给水系统：
为生产工艺提供所要求的用水。
消防给水系统：
为民用建筑、大型公共建筑以及某些生产厂房、仓库的消 防系统的消防设备提供用水。
可整理ppt
13
2、建筑给水系统的组成：一般情况下，建筑内部
可整理ppt
21
可整理ppt
22
4、建筑给水管道安装
（1）引入管的安装 （2）干管的安装 （3）立管的安装 （4）支管的安装
可整理ppt
23
（二）消防给水工程
消防给水系统是扑灭火灾，保护国家财富和 人 民生命财产安全的给水系统。火灾虽是偶然事故， 一旦发生危害无穷，因此对消防供水要求极为严格， 必须使供水管网及设备，处于警备状态，保证消防 的用水需求。
• 城市消防给水系统
• 建筑消防给水系统
可整理ppt
24
1、城市消防给水系统：
（1）水源：消防给水必须有可靠水源，保证消防用 水量。
水源可用城市给水管网，这是最常用的消防水 源。如果城市有天然水体，如河流、湖泊等，水量 能够满足，也可以作为消防水源。

《建筑设备》课件

《建筑设备》课件

添加标题
添加标题
添加标题
添加标题
空调设备的工作原理：通过压缩 机、冷凝器、蒸发器、膨胀阀等 部件实现制冷或制热
空调设备的节能环保：采用节能 技术和环保材料，降低能耗和污 染排放
建筑电气设备和智能化
电气设备
电气设备包 括：配电设 备、照明设 备、动力设 备、通信设
备等
配电设备： 变压器、配 电柜、开关
燃气泄漏报警设备
燃气泄漏报警器 的作用：检测燃 气泄漏并及时报 警
燃气泄漏报警器 的类型：电子式、 机械式、红外式 等
燃气泄漏报警器 的安装位置：厨 房、卫生间、客 厅等
燃气泄漏报警器 的维护和保养： 定期检查、更换 电池、清洁传感 器等
建筑通风设备和空气净化技术
建筑通风设备
通风设备的作用：提供新鲜 空气，排除室内污浊空气， 调节室内温度和湿度
通风设备
通风设备的作用：提供新鲜空气，排除室内污浊空气 通风设备的类型：自然通风、机械通风、混合通风 通风设备的组成：风机、风管、风口、风阀等 通风设备的应用：住宅、办公楼、商场、医院等各类建筑
空调设备
空调设备的分类：包括中央空调、 分体式空调、窗式空调等
空调设备的安装和维护：需要专 业人员进行安装和维护，以保证 设备的正常运行和寿命
给排水设备：包括给水、排水、消防 等设备。
分类：建筑设备可以分为暖通空调设 备、给排水设备、电气设备、消防设 备等。
电气设备：包括电力、照明、通信等 设备。
暖通空调设备：包括空调、通风、采暖 等设备。
消防设备：包括消防报警、灭火、疏 散等设备。
建筑设备在建筑中的作用
提供舒适的居住环境 提高建筑安全性能 降低能源消耗 提高建筑美观度

建筑设备课件----第九章2_PPT幻灯片

较危险。 (2)与触电时间长短有关 触电时间长，情绪紧张，发热出汗人体电阻
减小，危险大； 若可迅速脱离电源,则危险小。
一、安全电流和安全电压
1.4.安全电压的条件 (3)与皮肤接触的面积和压力大小有关
接触的面积和压力越大，越危险； 反之，较安全。
(4)与工作环境有关 在低矮潮湿、仰卧操作、不易脱离现场的情
9-4-1 安全用电
一、安全电流和安全电压 二、电流对人体的伤害
一、安全电流和安全电压
发生触电的危险程度与通过人体电流的大小、 电流的频率、通电时间的长短、电流在人体的路 径等多方面因素有关。
1.1安全电流 触电主要是指电流流经人体，使人体机能受到
损害。人体对流经肌体的电流所产生的感觉，是 随电流的大小而不同，伤害程度也不同。
一、安全电流和安全电压
1.2.与触电电流大小有关的因素： (4)触电电压： 电压越高，危险性就越大。人体通过10mA以
上的电流就会有危险。因此，要使通过人体的电 流小于10mA，若人体电阻按1200Ω算，根据 欧姆定律：U=IR=0.01×1200=12V。如果触 电电压小于12V，电流小于10mA，人体是安全 的。
电流灼伤是人体与带电体接触，电流通过人体 由电能转换成热能造成的伤害。。
电弧烧伤是由弧光放电造成的伤害，分为直接 电弧烧伤和间接电弧烧伤。
2.2.电伤
直接电弧烧伤是带电体与人体之间发生电弧， 有电流流过人体的烧伤；
①电源变压器中性点接地的供电系统 ②电源变压器中性点不接地的供电系统
2.1.1单相触电
①中性点接地电网的单相触电。 当人体接触导线时，电流经过人体、大地和中
性点接地装置形成闭合回路。 由于接地电阻较人体电阻小的多，加在人体的

建筑设备(第3版)整本书课件完整版电子教案(最新)


水力警铃 报告与传递指令
（a）组成示意图
（b）工作原理流程图
l--湿式报警阀；2-- 水流指示器；3--压力开关；4--水泵接合器；5--火灾探测器；6--火灾收信机； 7--电气自控箱；8--末端试验装置；9--闭式喷头；10--水力警铃；11--按钮；12--阀门； 13--消防水泵；14--火灾报警装置；15--压力表；16--安全阀；17--延时器；18--止回阀；19--水池； 20--高位水箱；21--排水漏斗
• 1.8 建筑中水工程
• 1.8.1 中水水源 • 1．建筑物中水水源 • 2．建筑小区中水水源 • 1.8.2 中水供水水质 • 1.8.3 中水系统的类型和组成 • 1.8.4 安全防护措施
第2章 建筑排水系统
图2-1图2-2图2-3图2-4图2-5图2-6图2-7 表2-1
• 2.1 建筑排水系统的分类
• 2.2.1 污废水受水器
•
污废水受水器是指用来接纳、收集污废水的器具。
• 2.2.2 排水管系统
•
排水管道系统是由器具排水管、排水横管、立管、排水
干管及排出管等组成。
图2－1 室内排水系统示意图
图2－1 室内排水系统示意图
• 2.2.3 通气管系统
• 通气管系统是指与大气相通的只用于通气而不排水的管路系 统。
• 1．螺纹连接 • 2．焊接 • 3．法兰连接 • 4．承插连接 • 5．承插粘接 • 6．热熔连接 • 7．挤压夹紧式连接（卡套或卡箍式连接）
• 1.4.3 给水管材的选用
• 建筑给水管材选用原则是安全可靠、经济、卫生无污 染、节能、可持续发展等。建筑给水管选用要将以下因 素综合考虑：
• 1．设计标准 • 2．使用年限 • 3．给水温度、给水水质及给水水压等使用要求 • 4．使用场合、地点 • 5．管道连接、敷设等安装要求和维护要求

建筑设备工程课件ppt(PPT31张)

❖ 在高层建筑的防火排烟设计中，通常将建筑物划分 为若干个防火、防烟分区，各分区间以防火墙及防 火门进行分隔，防止火势和烟气从某一分区内向另 一分区扩散。
防烟分区设计实例
烟气的扩散机理
❖ 所谓烟气，是指物质在不完全燃烧时产生的固 体及液体粒子在空气中的浮游状态。
❖ 烟气的流动扩散，主要受到风压和热压等因素 的影响。
❖ 避难层为全封闭式避难层时，应设加压送风设 施。
3．机械排烟
❖ 机械排烟是采取机械排风方式，以风机所产生 的气体流动和压力差，利用排烟管道将烟气排 出或稀释烟气的浓度。
❖ 机械排烟方式适用于不具备自然排烟条件或较 难进行自然排烟的内走道、房间、中庭及地下 室。
❖ 严格按照机械排烟的要求来进行设计建造。 （如排烟口的设置，排烟风机的选择及风道材 料的选择等）
❖常用的防火阀有重力式防火阀，弹簧式防火 阀，弹簧式防火调节阀，防火风口，气动式 防火阀，电动防火阀，电子自控防烟防火阀。
重力式圆形单板防火阀
弹簧式圆形防火阀
温度熔断器的构造
2．排烟阀
❖ 排烟阀安装在排烟系统中，平时呈关闭状态，发 生火灾时，通过控制中心信号来控制执行机构的 工作，实现阀门在弹簧力或电动机转矩作用下的 开启。
械
不设消防控制室的房间机械排烟控制程序 不设消防控制室的房间机械排烟控制程序
排
热压或烟囱效应是由室内外空气的密度差和空气柱高度产生的作用力所造成。
烟
控 在高层建筑中，具有靠外墙的防烟楼梯间及其前室、消防电梯间前室和合用前室的建筑宜采用自然排烟方式，排烟口的位置应设在建
筑物常年主导风向的背风侧。
在迎风面，室外压力大于室内压力，空气从室外向室内渗透。
防火、防排烟设备及部件

建筑设备课件

1、建筑室内给水2、建筑消防系统3、建筑室内排水4、建筑采暖系统5、建筑通风与空调6、建筑电气工程7、建筑智能化第一章建筑给水工程1.1 工程分类：2类:室外工程建筑工程1.1.1 室外工程1）室外建筑环境：-附属建筑：车棚、围墙、大门、挡墙、垃圾收集站-室外环境：建筑小品、道路、亭台、连廊、花坛、场坪绿化2 ）室外安装给排水与采暖：室外给水系统、室外排水系统、室外供热系统电气：室外供电系统、室外照明系统1.2 建筑工程分部共9个分部：地基与基础，主体结构，建筑装饰装修，建筑屋面，建筑给水、排水及采暖，建筑电气，智能建筑，通风与空调，电梯。

1.3 给水系统的分类及组成1.3.1给水系统的分类：生活给水系统、生产用水系统、消防给水系统1.3.2 给水系统的组成（8部分）见图3-1引入管、接户管、入户管（进户管）、水表节点、管道系统（由干管、立管、支管组成）、给水附件、升压和贮水设备、室内消防设备1.4 建筑给水方式: 直接给水方式/ 设置屋顶水箱给水方式/水箱和水泵的给水方式/分区给水方式1.5 建筑给水管道的布置与敷设1.5.1 建筑给水管道的布置1）布置方式:下行上给式，上行下给式，中分式，环状式2）布置原则：满足最佳水力条件，满足维修及美观要求，保证生产及使用安全，保护管道不受破坏、水质不受污染1.5.2 建筑给水管道的敷设：明装，暗装1.6 建筑给水增压设备：水泵，高位水箱，气压装置，变频调速供水设备等1.6.1 水泵分类：立式、卧式（见图1.6.1）参数：流量(Q)、扬程(Hp) 、功率、转速1.6.2水箱1)水箱材料：金属、塑料、玻璃钢、混凝2）水箱造型：圆型、方型、矩型3）水箱结构：1.6.3 气压给水装置：分2种：变压式定压式1.6.4变频调速供水设备图3-151.6.5 建筑给水管网的水力计算目的：在保证管网最不利点用水要求条件下，确定供水管网各管段的管径、阻力损失，并判断管网压力能否满足要求，从而保证系统的供水安全及经济合理。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

的场合，如放射性实验室和散
发大量有害物质的车间等。
9
9.1 空调调节概述
空气调节
(3)混合式系统 因为封闭式系统不能满足空调房间的卫生要求，而直流式系统消耗 的能量又大，所以封闭式系统和直流式系统只能在特定的情况下才能使 用。对大多数有一定卫生要求的场合，往往采用混合式系统。 特点：混合式系统综合了封 闭式系统和直流式系统的利弊， 既能满足空调房间的卫生要求， 又比较经济合理，故在工程实 际中被广泛采用。
9
9.1 空调调节概述
空气调节
（2）空调系统的分类： 1）按空气处理设备的布置情况分类 ①集中式系统 集中式空调系统是将所有的空气处理设备(包括风机、冷却器、加湿 器、空气过滤器等空气处理)都集中设置在一个空调机房内，对送入空调 房间的空气集中处理，然后用风机加压，通过风管送到各空调房间或需 要空调的区域。
9
9.1 空调调节概述
空气调节
b. 分体式空调机 分体式空调机由室内机、室外机、连接管和电线等组成。视室内机的 不同可分为壁挂式、吊顶式、吸顶式、落地式和柜机等。 优点：结构紧凑、体积小、安装方 便、使用灵活、不需要专门的空调机 房，不需要专人管理。 适用：房间面积小、房间分散的 中小型空调工程。例如，住宅、办公 室。
9
9.1 空调调节概述
空气调节
(2)全水系统 空调房间的空调负荷全部由水作为冷(热)工作介质来承担的系统称作 全水空调系统。 特点：由于水携带能量(冷量或 热量)的能力要比空气大得多， 所以无论是夏天还是冬天，在 空调房间空调负荷相同的条件 下，只需要较小的水量就能满 足空调系统的要求，从而减少 了风道占据建筑空间的缺点， 因为这种系统是用管径较小的 水管输送冷(热)水管道代替了用 较大断面尺寸输送空气的风道。 但不能解决通风换气问题。
9
9.1 空调调节概述
空气调节
(3)空气-水系统 空气-水系统是全空气系统与全水系统的综合应用，目前高层建筑中 普遍采用的风机盘管加独立的新风系统，就是空气一水系统在工程实际 中的应用。 特点：它既解决了全空气系统因 风量大导致风管断面尺寸大而占据较 多有效建筑空间的矛盾，也解决了全 水空调系统空调房间的新鲜空气供应 问题，因此这种空调系统特别适合高 层建筑。
建筑设备
重庆大学城市科技学院土木学院 赵倩 2013年9月
9
9.1 空调调节概述
空气调节
空气调节的任务是： 对空气进行加热、冷却、加湿、干燥、过滤、净化等处度、湿度、 洁净度和气流速度稳定在一定的范围内，以满足各类房间对空气环境 的不同要求。 9.1.1 空气调节的内容与基本参数 空气调节使用环境、按服务对象分类： （1）舒适性空调 （2）工业空调 （3）洁净室空调 空气调节的基本参数： （1）空调基数 （2）空调精度
特点：这种系统无论是夏
季还是冬季冷热消耗量最省， 但空调房间内的卫生条件差， 人在其中生活、学习和工作 易患空调病。因此，封闭式 空调系统多用于战争时期的 地下蔽护所或指挥部等战备
工程，以及很少有人进出的
仓库等。
9
9.1 空调调节概述
空气调节
(2)直流式系统 直流式系统处理的空气全部取自室外，即室外的空气经过处理达到 送风状态点后送入各空调房间，送入的空气在空调房间内吸热吸湿后全 部排出室外。 特点：与封闭式系统相比， 这种系统消耗的冷（热）量最 大，但空调房间内的卫生条件 完全能够满足要求，因此这种 系统用于不允许采用室内回风
集中式空调处理器
