伺服电机驱动方案

伺服电机的驱动方式及特点伺服电机是一种采用反馈控制系统的电动机，具有高精度、高速度、高可靠性等优点，广泛应用于数控机床、机器人、印刷设备、医疗设备等领域。

伺服电机的驱动方式及特点对其性能起着至关重要的作用，下面将就伺服电机的驱动方式和特点进行详细介绍。

1. 伺服电机的驱动方式（1）开环控制开环控制是指在伺服系统中没有反馈控制的情况下，只通过输入控制信号来驱动伺服电机。

开环控制简单、成本低，但无法对电机运行状况进行实时监测和调整，容易受到外部干扰影响，精度和稳定性较差。

（2）闭环控制闭环控制是指在伺服系统中通过反馈控制来实现电机的精准驱动。

通过传感器不断监测电机的位置、速度和转矩等参数，并将反馈信息送回控制系统，实现对电机运行状态的实时调整和控制。

闭环控制能够有效提高伺服电机的精度、快速响应和稳定性，是目前应用较为广泛的控制方式。

2. 伺服电机的特点（1）高精度伺服电机采用闭环控制，能够实时监测电机的位置、速度和转矩等参数，具有极高的定位精度和重复定位精度，适用于对精度要求较高的工业领域。

（2）高速度伺服电机响应速度快，启动、停止和调速均非常迅速，能够在短时间内完成加速、减速等动作，适用于对速度要求较高的应用场合。

（3）高可靠性伺服电机具有很高的稳定性和可靠性，能够长时间稳定运行且寿命较长，减少了设备的维护成本和故障率，同时提高了设备的稳定性和运行效率。

综上所述，伺服电机的驱动方式及特点对其在工业自动化领域的应用起着重要的作用。

选择合适的驱动方式和充分发挥其特点，能够有效提高生产效率、产品质量和设备稳定性，满足不同行业对电机精确控制的需求。

希望本文对您了解伺服电机有所帮助。

伺服电机驱动方案伺服电机是一种通过反馈信号控制运动位置和速度的电动机。

它广泛应用于工业自动化领域，包括机械加工、机器人技术、电子设备等。

本文将介绍一种常见的伺服电机驱动方案。

一、伺服电机的基本原理伺服电机由电机本体、传感器（通常是编码器）和驱动器组成。

电机本体负责转动，传感器反馈电机的位置和速度信息，而驱动器根据反馈信号控制电机的运动。

二、伺服电机驱动方案1. 电机选择伺服电机的选择要根据具体应用需求来确定。

需要考虑的因素包括输出功率、转速范围、扭矩要求、尺寸等。

在选择时，还需考虑电机与其他设备的匹配性和可靠性。

2. 驱动器选择伺服电机的驱动器主要负责接收传感器反馈信号，并产生控制信号驱动电机转动。

驱动器的选型要考虑电机的额定电压、控制方式（模拟控制或数字控制）、通信接口等。

现在，数字驱动器在工业自动化领域得到广泛应用，因为它们具有精确控制、稳定性强的优点。

3. 反馈系统在伺服电机系统中，准确的位置和速度反馈对于控制电机运动至关重要。

常用的反馈设备包括编码器、霍尔传感器和光电传感器。

编码器是最常见的选择，它能提供高分辨率和精确的反馈信息。

4. 控制算法伺服电机的控制算法主要包括位置控制、速度控制和扭矩控制。

位置控制是最基本的控制模式，通过将位置误差信号输入控制算法，驱动器将电机转动到目标位置。

速度控制则通过控制电机的转速来实现。

扭矩控制可用于需要对负载施加特定扭矩的应用。

5. 保护机制伺服电机驱动方案还需要考虑保护机制，以避免电机过载、过热等问题。

常见的保护措施包括过流保护、过热保护和过载保护。

三、伺服电机驱动方案的应用伺服电机驱动方案广泛应用于各种领域，例如：1. 机床行业：伺服电机驱动方案在数控机床中得到广泛应用，确保机床加工精度和工作稳定性。

2. 机器人技术：伺服电机作为机器人关节驱动器，可以实现复杂的动作和精确定位。

3. 包装行业：伺服电机驱动方案在包装机械中发挥重要作用，实现高速度、高精度的物料输送和定位。

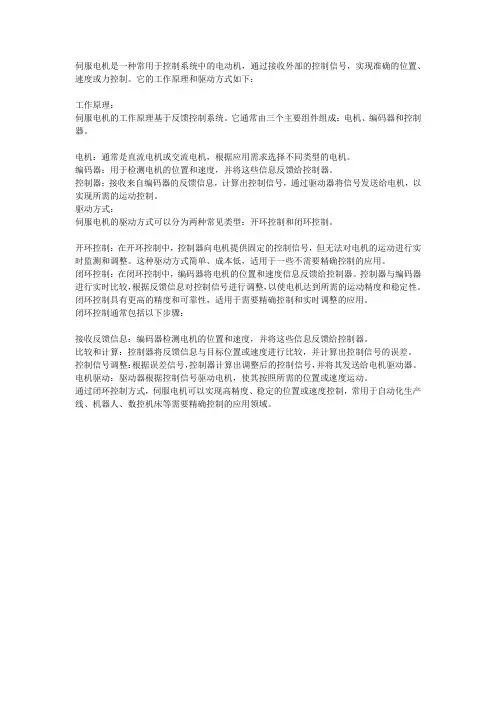

伺服电机是一种常用于控制系统中的电动机，通过接收外部的控制信号，实现准确的位置、速度或力控制。

它的工作原理和驱动方式如下：
工作原理：
伺服电机的工作原理基于反馈控制系统。

它通常由三个主要组件组成：电机、编码器和控制器。

电机：通常是直流电机或交流电机，根据应用需求选择不同类型的电机。

编码器：用于检测电机的位置和速度，并将这些信息反馈给控制器。

控制器：接收来自编码器的反馈信息，计算出控制信号，通过驱动器将信号发送给电机，以实现所需的运动控制。

驱动方式：
伺服电机的驱动方式可以分为两种常见类型：开环控制和闭环控制。

开环控制：在开环控制中，控制器向电机提供固定的控制信号，但无法对电机的运动进行实时监测和调整。

这种驱动方式简单、成本低，适用于一些不需要精确控制的应用。

闭环控制：在闭环控制中，编码器将电机的位置和速度信息反馈给控制器。

控制器与编码器进行实时比较，根据反馈信息对控制信号进行调整，以使电机达到所需的运动精度和稳定性。

闭环控制具有更高的精度和可靠性，适用于需要精确控制和实时调整的应用。

闭环控制通常包括以下步骤：
接收反馈信息：编码器检测电机的位置和速度，并将这些信息反馈给控制器。

比较和计算：控制器将反馈信息与目标位置或速度进行比较，并计算出控制信号的误差。

控制信号调整：根据误差信号，控制器计算出调整后的控制信号，并将其发送给电机驱动器。

电机驱动：驱动器根据控制信号驱动电机，使其按照所需的位置或速度运动。

通过闭环控制方式，伺服电机可以实现高精度、稳定的位置或速度控制，常用于自动化生产线、机器人、数控机床等需要精确控制的应用领域。

伺服电机驱动方案简介伺服电机是一种可以根据控制信号调整运动的电机。

它广泛应用于机械工程、自动化工程和机器人等领域。

本文将介绍伺服电机的驱动原理和常用的驱动方案。

伺服电机原理伺服电机由电机本体、编码器和驱动器组成。

电机本体负责产生力矩，编码器测量转子位置和速度，驱动器接受控制信号，并根据编码器的反馈信息控制电机的运动。

伺服电机的原理可以简单概括为以下几个步骤：1.控制器发送控制信号给驱动器。

2.驱动器接受信号并将其转换为电压或电流信号。

3.电流信号进入电机，产生力矩。

4.编码器测量电机的位置和速度，并将反馈信息发送回驱动器。

5.驱动器根据反馈信息调整控制信号，保持电机运动与目标位置或速度一致。

常用的伺服电机驱动方案1. PWM驱动方案PWM（脉宽调制）是一种常用的伺服电机驱动方案。

它通过控制PWM信号的占空比来调节电机的转速和运动方向。

PWM信号的占空比与电机的输出力矩成正比。

通常情况下，占空比越大，输出力矩越大，电机转速越快。

使用PWM驱动伺服电机的优点是驱动电路简单，成本低廉。

但缺点是无法实现精确的位置控制，只能达到较粗略的速度和力矩控制。

2. 脉冲方向驱动方案脉冲方向驱动方案是一种更高级的伺服电机驱动方式。

它通过控制脉冲信号的频率和脉冲数量来实现精确的位置和速度控制。

在脉冲方向驱动方案中，控制器发送脉冲信号，每个脉冲表示电机转动一个固定的角度。

脉冲的频率表示电机的转速，脉冲的数量表示电机的运动距离。

脉冲方向驱动方案的优点是可以实现高精度的位置和速度控制。

缺点是需要控制器发送连续的脉冲信号，并且在高速运动时容易产生误差。

3. 矢量控制方案矢量控制方案是一种更为复杂和高级的伺服电机驱动方式。

它采用数学模型和反馈控制算法来实现更精确的位置、速度和力矩控制。

在矢量控制方案中，控制器根据电机的数学模型和反馈信息计算出合适的电流信号，并将其发送给驱动器。

驱动器根据电流信号控制电机的力矩输出，同时根据编码器的反馈信息调整控制信号，使电机的运动与目标位置或速度一致。

伺服电机驱动方式比较与选择引言伺服电机在现代自动化控制系统中广泛应用，其中电机驱动方式的选择对系统性能和效率至关重要。

本文将比较和介绍几种常见的伺服电机驱动方式，并分析其特点和适用场景，帮助读者在实际应用中做出明智的选择。

一、步进电机驱动方式步进电机驱动方式是一种常见且经济实用的选择。

步进电机以脉冲信号驱动，将连续运动转化为离散步进运动。

以下是步进电机驱动方式的优缺点及其适用场景。

优点：1. 简单稳定：步进电机驱动方式结构简单，使用方便，具有较高的可靠性和稳定性。

它不需要反馈传感器，减少了系统的复杂性和成本。

2. 适用范围广：步进电机驱动方式适用于低速高扭矩的应用，如纺织机械、印刷机械等。

它的转矩-速度特性良好，可以实现精确的位置控制。

3. 价格经济：步进电机驱动方式相对其他驱动方式成本较低，更适用于预算有限的应用。

缺点：1. 运行效率低：步进电机驱动方式的效率相对较低，因为它在不实际运转时仍然消耗电能。

2. 振动和噪音：由于步进电机的离散步进运动特性，会引起振动和噪音，对一些对噪音敏感的应用不太适用。

二、直流无刷电机驱动方式直流无刷电机驱动方式是一种高效且灵活的选择，它结合了直流电机的优点和伺服系统的性能。

以下是直流无刷电机驱动方式的优缺点及其适用场景。

优点：1. 高效能：直流无刷电机驱动方式具有高效能，因为它没有机械摩擦，消耗电能较少。

它的高效能可以降低系统能源消耗，提高系统性能。

2. 高速运动：直流无刷电机驱动方式适用于高速运动的应用，如风扇、泵等。

它的转速范围广，转速可通过调节电流进行控制。

3. 可编程控制：直流无刷电机驱动方式具有灵活的控制，可以通过编程方式实现多种运动控制模式，适应不同应用场景的需求。

缺点：1. 系统复杂性：直流无刷电机驱动方式需要使用编码器等传感器进行位置反馈，以实现高精度的位置控制。

这增加了系统复杂性和成本。

2. 成本较高：相对步进电机驱动方式，直流无刷电机的成本较高，不太适合预算有限的应用。

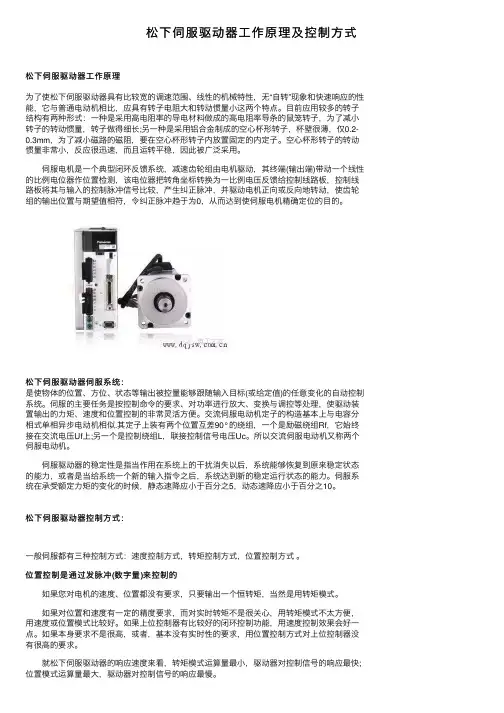

松下伺服驱动器⼯作原理及控制⽅式松下伺服驱动器⼯作原理为了使松下伺服驱动器具有⽐较宽的调速范围、线性的机械特性，⽆“⾃转”现象和快速响应的性能，它与普通电动机相⽐，应具有转⼦电阻⼤和转动惯量⼩这两个特点。

⽬前应⽤较多的转⼦结构有两种形式：⼀种是采⽤⾼电阻率的导电材料做成的⾼电阻率导条的⿏笼转⼦，为了减⼩转⼦的转动惯量，转⼦做得细长;另⼀种是采⽤铝合⾦制成的空⼼杯形转⼦，杯壁很薄，仅0.2-0.3mm，为了减⼩磁路的磁阻，要在空⼼杯形转⼦内放置固定的内定⼦。

空⼼杯形转⼦的转动惯量⾮常⼩，反应很迅速，⽽且运转平稳，因此被⼴泛采⽤。

伺服电机是⼀个典型闭环反馈系统，减速齿轮组由电机驱动，其终端(输出端)带动⼀个线性的⽐例电位器作位置检测，该电位器把转⾓坐标转换为⼀⽐例电压反馈给控制线路板，控制线路板将其与输⼊的控制脉冲信号⽐较，产⽣纠正脉冲，并驱动电机正向或反向地转动，使齿轮组的输出位置与期望值相符，令纠正脉冲趋于为0，从⽽达到使伺服电机精确定位的⽬的。

：伺服系统：松下伺服驱动器伺服系统松下伺服驱动器是使物体的位置、⽅位、状态等输出被控量能够跟随输⼊⽬标(或给定值)的任意变化的⾃动控制系统。

伺服的主要任务是按控制命令的要求、对功率进⾏放⼤、变换与调控等处理，使驱动装置输出的⼒矩、速度和位置控制的⾮常灵活⽅便。

交流伺服电动机定⼦的构造基本上与电容分相式单相异步电动机相似.其定⼦上装有两个位置互差90°的绕组，⼀个是励磁绕组Rf，它始终接在交流电压Uf上;另⼀个是控制绕组L，联接控制信号电压Uc。

所以交流伺服电动机⼜称两个伺服电动机。

伺服驱动器的稳定性是指当作⽤在系统上的⼲扰消失以后，系统能够恢复到原来稳定状态的能⼒，或者是当给系统⼀个新的输⼊指令之后，系统达到新的稳定运⾏状态的能⼒。

伺服系统在承受额定⼒矩的变化的时候，静态速降应⼩于百分之5，动态速降应⼩于百分之10。

松下伺服驱动器控制⽅式：⼀般伺服都有三种控制⽅式：速度控制⽅式，转矩控制⽅式，位置控制⽅式。

变频器驱动伺服电机运转的方法
伺服电机是一种精密控制的电机，通常用于需要高精度、高速度和高效率的工业应用中。

而变频器则是一种用于调节电机转速和控制电机运行的设备。

变频器驱动伺服电机的方法是一种先进的控制技术，它可以实现对电机的精确控制，从而满足各种工业应用的需求。

首先，变频器通过改变电机的输入电压和频率来控制电机的转速。

通过调节变频器的输出频率和电压，可以实现对电机转速的精确控制，从而满足不同工况下的运行需求。

其次，变频器可以实现对电机的加速和减速控制。

在工业生产中，经常需要电机在短时间内从静止状态加速到工作速度，或者快速减速停止。

变频器可以通过调节输出频率和电压，实现对电机的平稳加速和减速控制，从而确保电机在工作过程中的稳定性和安全性。

此外，变频器还可以实现对电机的位置控制。

通过与编码器或其他位置传感器配合，变频器可以实现对电机位置的闭环控制，从而实现对电机位置的精确控制。

这种位置控制技术在需要高精度定
位的工业应用中具有重要意义。

总之，变频器驱动伺服电机的方法是一种先进的控制技术，它可以实现对电机转速、加速度、位置等参数的精确控制，从而满足各种工业应用的需求。

随着工业自动化水平的不断提高，变频器驱动伺服电机的技术将在工业生产中发挥越来越重要的作用。

伺服驱动系统设计方案伺服电机的原理：伺服的基本概念是准确、精确、快速定位。

与普通电机一样，交流伺服电机也由定子和转子构成。

定子上有两个绕组，即励磁绕组和控制绕组，两个绕组在空间相差90°电角度。

伺服电机内部的转子是永磁铁，驱动控制的u／V／W三相电形成电磁场转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。

伺服电机的精度决定于编码器的精度{线数)。

伺服电动机又称执行电动机，在自动控制系统中，用作执行元件，把所收到的电信号转换成电动机轴上的角位移或角速度输出。

其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降作用：伺服电机,可使控制速度,位置精度非常准确。

交流伺服电机的工作原理和单相感应电动机无本质上的差异。

但是，交流伺服电机必须具备一个性能，就是能克服交流伺服电机的所谓“自转”现象，即无控制信号时，它不应转动，特别是当它已在转动时，如果控制信号消失，它应能立即停止转动。

而普通的感应电动机转动起来以后，如控制信号消失，往往仍在继续转动。

交流伺服电动机的工作原理与分相式单相异步电动机虽然相似，但前者的转子电阻比后者大得多，所以伺服电动机与单机异步电动机相比，有三个显著特点：1、起动转矩大由于转子电阻大，其转矩特性曲线如图3中曲线1所示，与普通异步电动机的转矩特性曲线2相比，有明显的区别。

它可使临界转差率S0＞1，这样不仅使转矩特性（机械特性）更接近于线性，而且具有较大的起动转矩。

因此，当定子一有控制电压，转子立即转动，即具有起动快、灵敏度高的特点。

图3 伺服电动机的转矩特性2、运行范围较宽如图3所示，较差率S在0到1的范围内伺服电动机都能稳定运转。

3、无自转现象正常运转的伺服电动机，只要失去控制电压，电机立即停止运转。

当伺服电动机失去控制电压后，它处于单相运行状态，由于转子电阻大，定子中两个相反方向旋转的旋转磁场与转子作用所产生的两个转矩特性（T1－S1、T2－S2曲线）以及合成转矩特性（T－S曲线）如图4所示，与普通的单相异步电动机的转矩特性（图中T′－S曲线）不同。

伺服驱动系统设计方案及对策一、硬件设计方案及对策：1.选用高性能的伺服电机和驱动器：根据具体需要选择适合的伺服电机和驱动器，确保其具备足够的功率和控制精度。

在选择过程中，需要对驱动器的技术参数进行充分了解，并评估其适用性和可靠性。

2.采用合适的编码器：编码器用于测量电机的位置和速度，对伺服驱动系统的控制精度至关重要。

选择合适的编码器，能够提供高分辨率和高精度的反馈数据，并且具备良好的抗干扰性能。

3.电源设计：伺服驱动系统对电源质量和稳定性要求较高，需要提供稳定的电源供应和电磁兼容性设计，避免电源波动对系统性能的影响。

4.散热设计：伺服电机和驱动器在运行时会产生较大的热量，必须进行有效的散热设计，以确保系统的稳定性和可靠性。

可采用风扇散热、散热片等方式来降低温度。

5.机械设计：在伺服驱动系统中，机械结构的设计对系统性能有很大影响。

需要针对具体应用场景选择合适的传动方式和结构设计，考虑到负载、速度、精度等因素。

6.停电保护设计：为了避免突发停电导致系统损坏，可以设计备用电池或超级电容器等储能装置，以保证在停电短时间内继续工作并正常停机。

二、软件设计方案及对策：1.控制算法设计：通过对伺服电机的位置、速度和加速度等参数进行精细控制，实现对运动轨迹的准确控制。

设计合理的控制算法，能够提高系统的控制精度和稳定性。

2.运动控制软件设计：根据伺服驱动系统的应用需求，设计合理的运动控制软件，包括运动插补算法、软件调速、位置校正等功能。

3.通信接口设计：伺服驱动系统通常需要与上位机或其他设备进行通信，需要设计合适的通信接口，以实现数据传输和控制。

4.用户界面设计：为了方便用户操作和监测系统运行状态，可以设计友好的用户界面，包括参数设置、故障诊断、实时监控等功能。

5.系统诊断与故障检测设计：通过设计合理的系统诊断和故障检测功能，可以检测和排除系统故障，提高系统的可靠性和稳定性。

三、通信网络设计方案及对策：1.选择适当的通信协议：根据伺服驱动系统所处的应用环境和通信要求，选择适当的通信协议，如CAN总线、以太网等。

目录直流（DC）与交流（AC）伺服电机及驱动 (1)1.直流(DC)伺服电机及其驱动 (1)（1）直流伺服电机的特性及选用 (1)（2）直流伺服电机与驱动 (2)（3）PWM直流调速驱动系统原理 (3)2.交流(AC)伺服电机及其驱动 (4)直流（DC）与交流（AC）伺服电机及驱动1.直流(DC)伺服电机及其驱动（1）直流伺服电机的特性及选用直流伺服电机通过电刷和换向器产生的整流作用，使磁场磁动势和电枢电流磁动势正交，从而产生转矩。

其电枢大多为永久磁铁。

直流伺服电机具有较高的响应速度、精度和频率，优良的控制特性等优点。

但由于使用电刷和换向器，故寿命较低，需要定期维修。

20世纪60年代研制出了小惯量直流伺服电机，其电枢无槽，绕组直接粘接固定在电枢铁心上，因而转动惯量小、反应灵敏、动态特性好，适用于高速且负载惯量较小的场合，否则需根据其具体的惯量比设置精密齿轮副才能与负载惯量匹配，增加了成本。

直流印刷电枢电动机是一种盘形伺服电机，电枢由导电板的切口成形，导体的线圈端部起换向器作用，这种空心式高性能伺服电机大多用于工业机器人、小型NC机床及线切割机床上。

宽调速直流伺服电机的结构特点是励磁便于调整，易于安排补偿绕组和换向极，电动机的换向性能得到改善，成本低，可以在较宽的速度范围内得到恒转速特性。

永久磁铁的宽调速直流伺服电机的结构如下图所示。

有不带制动器a和带制动器b两种结构。

电动机定子(磁钢)1采用矫顽力高、不易去磁的永磁材料(如铁氧体永久磁铁)、转子(电枢)2直径大并且有槽，因而热容量大，结构上又采用了通常凸极式和隐极式永磁电动机磁路的组合，提高了电动机气隙磁通密度。

同时，在电动机尾部装有高精密低纹波的测速发电机，并可加装光电编码器或旋转变压器及制动器，为速度环提供了较高的增量，能获得优良的低速刚度和动态性能。

日本发那科(FANUC)公司生产的用于工业机器人、CNC机床、加工中心(MC)的L系列(低惯量系列)、M系列(中惯量系列)和H系列(大惯量系列直流伺服电机）。

伺服电机驱动方案伺服电机驱动方案是控制伺服电机运动的一种技术方案。

伺服电机作为一种高性能的电机控制设备，广泛应用于各个领域，如工业机械、机器人、自动化设备等。

在实际应用中，为了实现准确、稳定和高效的运动控制，需要采用合适的伺服电机驱动方案。

一、伺服电机的基本原理伺服电机是一种具有位置、速度和力矩控制功能的电机。

它通过对电机的驱动信号进行控制，使电机能够按照要求实现精确的运动。

伺服电机的基本原理是通过对电机的转子位置进行反馈检测，并根据反馈信号进行相应的调整，使电机的转子位置能够准确地跟踪给定的目标位置。

二、伺服电机驱动方案的选择在选择伺服电机驱动方案时，需要考虑以下几个方面：1. 控制性能：驱动方案的控制性能直接影响到伺服电机的运动精度和稳定性。

常见的控制性能指标包括响应时间、位置精度、速度精度等。

根据实际需求，选择具备适当控制性能的驱动方案。

2. 功率匹配：驱动方案的功率需要匹配伺服电机的功率。

过大或过小的功率都会影响到伺服电机的正常运行。

因此，在选择驱动方案时，需要根据伺服电机的功率要求来确定合适的驱动方案。

3. 信号接口：驱动方案的信号接口要与伺服电机的控制信号相匹配。

常见的信号接口有脉冲信号、模拟信号和数字信号等。

根据伺服电机的控制要求，选择合适的信号接口。

4. 编码器反馈：编码器反馈可以提供更准确的位置反馈信号，提高伺服电机的控制精度。

在选择驱动方案时，需要考虑是否需要编码器反馈，并选择支持编码器反馈的驱动方案。

5. 通信接口：通信接口可以实现伺服电机与上位机的数据通信，方便进行参数设置和状态监测。

在选择驱动方案时，需要考虑是否需要通信接口，并选择支持相应通信协议的驱动方案。

三、常见的伺服电机驱动方案1. 脉宽调制驱动（PWM）：脉宽调制驱动是一种常见的伺服电机驱动方案。

它通过改变驱动信号的脉冲宽度，控制伺服电机的转子位置。

脉宽调制驱动具有响应速度快、控制精度高等优点，适用于对控制性能要求较高的应用。

直流伺服电机驱动原理
直流伺服电机驱动原理是通过控制电流的方向和大小来实现驱动电机转动的方法。

驱动电机的关键是控制电机的转矩和角度，以实现精确的位置控制。

直流伺服电机是一种能够将电能转换为机械能的电动机。

它由电机本体和驱动器两部分组成。

驱动器负责控制电机的转动，根据输入的信号，通过改变电机的电流和电压来实现电机的转向、转速和位置控制。

在直流伺服电机驱动原理中，首先需要通过传感器获取电机的位置信息。

常见的传感器包括编码器、霍尔传感器等，它们能够实时监测电机转动的位置和速度。

驱动器根据传感器提供的反馈信号，采用闭环控制的方式，不断调整电机的输出电流，使其与期望的位置保持一致。

闭环控制通常采用PID控制算法，根据电机的位置误差、速度误差
和加速度误差来调整输出电流，使电机快速而准确地达到期望位置。

为了控制电机的转向，驱动器会改变电流的方向。

当电流通过电机时，会在电机的电枢产生一定的磁场，根据洛伦兹力定律，磁场与电枢的位置关系决定了电机产生的力矩方向。

通过改变电流的方向，可以改变电机的转向。

此外，驱动器还会根据需要改变电流的大小，以控制电机的转速和输出转矩。

根据欧姆定律，电流与电机的转速和输出转矩
之间存在线性关系。

通过改变电流的大小，可以控制电机的转动速度和输出转矩大小。

总之，直流伺服电机驱动原理通过控制电流的方向和大小，结合传感器的反馈信号和闭环控制算法，实现对电机转动的精确控制。

这种驱动方式在工业自动化控制、机器人技术、医疗设备以及航空航天等领域广泛应用。

伺服驱动方案引言伺服驱动是指通过对驱动电机进行位置或速度的闭环控制，以实现对运动系统的精确控制。

它在自动化领域中广泛应用于机械手臂、数控机床、印刷设备等各种机电一体化设备中。

本文将介绍伺服驱动的基本原理、工作方式以及不同类型的伺服驱动方案。

基本原理伺服驱动的基本原理是通过传感器实时反馈运动系统的位置或速度信息，并与控制器设定的目标进行比较，通过调节输出信号驱动电机实现精确控制。

伺服驱动的核心组成部分包括电机、编码器、控制器和功率放大器。

电机负责将电能转化为机械能，编码器用于检测电机转动的准确位置或速度，控制器负责对编码器反馈的信息进行处理并生成控制信号，功率放大器则负责将控制信号转化为足够大的功率驱动电机。

工作方式伺服驱动的工作方式可以分为位置控制和速度控制两种。

位置控制位置控制是指通过控制驱动电机的位置，以实现对系统位置的精确控制。

在位置控制模式下，控制器会将编码器反馈的位置信息与设定的目标位置进行比较，并计算出位置误差。

然后根据位置误差，控制器会生成一个修正量，并将修正量作为控制信号发送给功率放大器，从而驱动电机按照设定的目标位置进行运动。

速度控制速度控制是指通过控制驱动电机的速度，以实现对系统速度的精确控制。

在速度控制模式下，控制器会将编码器反馈的速度信息与设定的目标速度进行比较，并计算出速度误差。

然后根据速度误差，控制器会生成一个修正量，并将修正量作为控制信号发送给功率放大器，从而驱动电机按照设定的目标速度进行运动。

伺服驱动方案根据应用需求和性能要求的不同，伺服驱动方案可以分为以下几种类型。

伺服电机驱动方案伺服电机驱动方案是应用最广泛的伺服驱动方案之一。

伺服电机驱动方案采用伺服电机作为执行器，在控制器的控制下实现对位置或速度的闭环控制。

伺服电机通常具有较高的精度和响应速度，适用于要求较高的运动控制应用。

步进电机驱动方案步进电机驱动方案是另一种常见的伺服驱动方案。

步进电机驱动方案采用步进电机作为执行器，在控制器的控制下实现对位置的开环控制。

伺服电机驱动方案1. 引言伺服电机是一种具有精确位置和速度控制能力的电机。

它被广泛应用于需要高精度控制的领域，如机械制造、自动化设备、机器人等。

伺服电机的驱动方案对于其性能和稳定性起着至关重要的作用。

本文将介绍几种常见的伺服电机驱动方案，并分析其特点和适用场景。

2. 开环控制开环控制是最简单的伺服电机驱动方案之一。

在开环控制中，驱动器通过向电机供电来驱动电机转动，但没有反馈信号用于控制电机的实际位置和速度。

这种控制方案的优点是结构简单、成本低廉。

然而，由于缺乏反馈信息，开环控制无法对电机的实际运动进行精确控制，容易受到负载变化和外界干扰的影响。

开环控制适用于对位置和速度控制要求不高的场景，比如一些简单的运动控制任务。

3. 闭环控制闭环控制是一种采用反馈信号对电机位置和速度进行实时控制的伺服电机驱动方案。

闭环控制通过使用位置或速度传感器来获取电机的实际状态，并与期望状态进行比较，根据差异进行调整。

闭环控制具有良好的控制精度和稳定性，能够对负载变化和外界干扰进行自适应调节。

闭环控制方案通常包括驱动器、编码器和控制器三个主要部分。

驱动器负责将控制信号转换为电机的转矩和速度。

编码器用于实时检测电机的实际位置和速度。

控制器接收编码器反馈信号并与期望信号进行比较，通过控制驱动器输出来实现精确的位置和速度控制。

闭环控制适用于对位置和速度控制要求较高的场景，如工业自动化、精密加工等。

4. 矢量控制矢量控制是闭环控制的一种改进方案，它可以更精确地控制伺服电机的位置和速度。

矢量控制采用了基于磁场方向的控制策略，可以实现电机的独立控制。

矢量控制方案通常包括两个主要部分：速度环和位置环。

速度环负责根据控制信号调整电机的速度，以实现期望的运动。

位置环负责根据速度环的输出和编码器反馈信号，计算出电机的实际位置，并与期望位置进行比较，以精确控制电机的位置。

矢量控制方案具有较高的控制精度和响应速度，适用于对位置和速度控制要求非常高的场景，如高速运动控制、精密机械加工等。
