悬挂式吊篮计算说明书

建筑吊篮施工荷载计算及吊篮承载力相关计算建筑吊篮施工荷载计算及吊篮承载力相关计算根据《建筑施工工具式脚手架安全技术规范》JGJ202-2010 进行计算、核验，公式引用该规范（特别注明除外），以下计算中悬吊平台按5.5m 长计算。

一、吊篮施工荷载计算及吊篮承载力计算根据JGJ202-2010施工活载标准值宜按均布荷载考虑，应为1KN/ m 2吊篮的施工活载Q K=[( 长度)5.5m* （宽度）0.76m]*1KN/ m 2 =4.18KN ZLP630 电动吊篮的额定荷载为630kg，安全荷载应控制在额定荷载的80%，即630*80%=504kg=4.94KN4.18KN，吊篮承载符合要求。

二、吊蓝的风荷载标准值计算Q wk =w k ×F（5.1.4）式中Q wk ——吊蓝的风荷载标准值（kN）；w k ——风荷载标准值（kN/m2 ）；F——吊蓝受风面积（m2 ）。

风荷载标准值的计算：w k =β gz μ z μ s w o(GB*****-20017.1.1-2) 式中w k —风荷载标准值(kN/m2 )；β gz —高度z 处的阵风系数；μ s —风荷载体型系数，取1.0；μ z —风压高度变化系数；w o —基本风压(kN/㎡)，取0.45。

本工程属B 类地区计算高度z 按77.95 米μ z: 75m 高处风压高度变化系数:(GB*****-20017.2.1)μz= (z10 )0.32 =1.9292μ f: 脉动系数:(GB*****-20017.4.2-8)μf=0.5× (z10 )-0.16 =0.3600β gz: 阵风系数:(GB*****-20017.5.1-1)βgz=0.89×(1+2×μf) = 1.5308 吊蓝在结构设计时，应应考虑风荷载影响；在工作状态下，应能承受基本风压值不低于500Pa；在非工作状态下，当吊蓝高度不大于60m 时，应能承受基本风压值不低于1915Pa，每增高30m，基本风压值增加165 Pa；吊蓝的固定装置结构设计风压值应按1.5 倍的基本风压值计算。

吊篮相关计算书一、钢丝绳的受力检验根据《建筑施工工具式脚手架安全技术规范》JGJ202-2010，钢丝绳的安全系数应选为9。

钢丝绳的受力检验：吊篮系统采用的钢丝绳，结构为4×31SW+NF，直径 8.3mm，破断拉力不小于54KN。

对受力钢丝绳进行安全核算1、吊蓝的风荷载标准值应按下式计算：Q wk=w k×F式中 Q wk——吊蓝的风荷载标准值（kN）；w k——河北唐山的基本风压值（ KPa），取 w k =0.3 KPa = 0.3 kN/m222F——吊蓝受风面积（ m） ,取F=6m x 1.18m =7.08 mQ wk=w k×F=0.3 ×7.08 =2.124 KN2、竖向荷载标准值应按下式计算：Q1=（G+Q）/2（5.2.2-1）KK式中 Q1——吊蓝动力钢丝绳竖向荷载标准值（kN）；G K——吊蓝及钢丝绳自重标准值（kN）取 5.2 ；Q K——施工活荷载标准值（kN）, 取 6.3 ；Q1 =（ G K+Q K） /2=5.75 kN3、作用于吊蓝上的水平荷载可只考虑风荷载，并应由两根钢丝绳各负担1/2 ，水平风荷载标准值应按下式计算：Q2=Q WK/2式中 Q2——吊蓝动力钢丝绳水平荷载标准值（kN）；Q WK——水平风荷载标准值（kN），取 2.124 。

Q 2=Q WK/2=1.062 kN4、吊蓝在使用时，其动力钢丝绳所受拉力应按下式核算：式中 Q D——动力钢丝绳所受拉力的施工核算值（kN）；K——安全系数，选取9。

Q 1——吊篮动力钢丝绳竖向荷载标准值（kN）；Q2——吊篮动力钢丝绳水平荷载标准值（kN）。

Q12+Q22开平方根 =5.847Q D=5.847× 9=52.623 KN钢丝绳破断拉力为53KN＞52.623 KN，故满足要求，吊蓝在使用时，钢丝绳的破断拉力大于动力钢丝绳所受拉力。

二、抗倾覆计算以 ZLP 630 型电动吊篮栏体长度6m，前梁挑出长度 1.5m，吊篮的额定荷载630kg 为例计算抗倾覆安全系数：a－钢丝绳中心到支点间距离1500mm，b－配重中心到支点间的距离4500mmG－配重重量F－悬吊平台、提升机构、电气系统、钢丝绳、额定载荷的总和a b1500 4500F G按照 JG／T5032－ 93 规定，抗倾覆系数不得小于2用公式表示即为：K＝ M抗／ M 倾＝ G?b / F?a≥2式中： K－抗倾覆系数；F－悬吊平台、提升机构、电气系统、钢丝绳，额定载质量等质量的总和，（520＋630） kg其中：平台总重量：520 kg，额定载重：630 kg；G－配置的配重质量： 40×25 kg ＝ 1000 kga－承重钢丝绳中心到支点间的距离 1.5 mb－配重中心到支点间的距离 4.5mM抗＝ G?b＝1000×4.5 ＝ 4500 kg ? MM倾＝ F?a＝（ 520＋630）× 1. 5＝1725 kg ?MK＝M抗／ M倾＝ G?b / F?a＝4500 kg ?M／1725 kg ?M＝2.61 ≥2满足要求经验算结构抗倾覆系数符合行业规定，满足要求。

1、高处作业吊篮计算书一、 计算依据：JGJ202-2010《建筑施工工具式脚手架平安技术规范》GB19155-2003《高处作业吊篮》二、 上部悬挂机构稳定性合格条件：悬挂机构的稳定系数必需≥2。

三、 计算条件：1、 吊篮额定载荷量：500kg 。

2、 吊篮自重：650kg （包含工作平台、提升机、平安锁和钢丝绳重量）。

3、 吊篮配重及后插杆、后支架等：合计1000kg四、 计算简图：五、 计算内容1、 抗倾覆平安系数抗倾覆平安系数等于配重矩比前倾力矩，其比值不得小于2。

（1）吊篮正常安装状态前梁伸缩长度a ≤1.5米，前后支座距离为b=4.5米抗倾覆系数=P×b W×a =1000×4.5(500+650)×1.5=2.61＞2（2）吊篮非正常安装状态前梁伸缩长度a=1.7米，前后支座距离为b=4.3米抗倾覆系数=P×b W×a =1000×4.3(500+650)×1.7=2.20＞2 2、 钢丝绳破断拉力计算（由2根钢丝绳各负担1/2）按容许应力法进行核算，计算荷载采纳标准值，平安系数K 应选取9。

（1）竖向荷载标准值：Q 1=（G k +Q k ）/2=（500+650）×10/2=5750N（2）水平荷载值（只考虑风荷载）：Q 2=Q wk /2依据《建筑施工工具式脚手架平安技术规范》JGJ202-2010 条，在工作状态下，基本风压值不低于500Pa ，按1.5倍基本风压值计算。

依据本工程实际工况，按最大受力面积，吊篮长度为5m ，高度1.1m 。

Q 2=500×5×1.12=1375N（3）钢丝绳所受拉力：Q D =√Q 12+Q 22=√57502+13752=5912N （4）查表d=8.3mm 钢丝绳破断拉力为59134NK=59134/5912=10＞93、 支承悬挂机构前支架处的结构强度验算N D =Q D (1+a b)+G D =5912×（1+1.5/4.5）+4500=12382N G D 为吊篮悬挑横梁自重：450kg ×10=4500N该工程最低为C30混凝土，f ck =20.1N/mm 2所以支撑点处的最小受力面积：s=N D /f ck =12382/20.1=616mm 2 远小于本工程电动吊篮支撑点处的面积。

悬挂式吊篮计算书计算依据：1、《建筑施工工具式脚手架安全技术规范》JGJ202-20102、《钢结构设计标准》GB50017-20173、《高处作业吊篮》GB/T19155-2017一、吊篮参数二、荷载参数计算简图：悬挂式吊篮_侧立面悬挂式吊篮_正立面三、荷载计算吊篮受风面积：F=5.5×1.2=6.6 m2吊篮的风荷载标准值：Q wk=ωk×F=0.479×6.6=3.158 kN吊篮底部最大面积：A=5.5×0.7=3.85 m2施工活荷载标准值：Q k= q k'×A=1×3.85=3.85 kN吊篮动力钢丝绳竖向荷载标准值：Q1=(G K+Q k)/2=(5.6+3.85)/2=4.725 kN 吊篮动力钢丝绳水平荷载标准值：Q2=Q wk/2=3.158/2=1.579 kN动力钢丝绳所受拉力的施工核算值：Q D=K(Q12+Q22)0.5=9×(4.7252+1.5792)0.5=44.837 kN支撑悬挂机构前支架的结构所承受的集中荷载：N D= Q D(1+L1/L2)+G D=44.837×(1+1.5/4.5)+0.552=60.335 kN吊篮使用时，吊点承受载荷按下式计算：Q0= K0(Q12+Q22)0.5其中Q0 - 吊点处承受载荷(kN)K0 - 载荷冲击系数Q0=2×(4.7252+1.5792)0.5=9.964 kN四、钢丝绳校核[F g]=α×n×F g=0.85×2×47.292=80.396 kN[F g]=80.396 kN ≥Q D=44.837 kN满足要求！五、配重验算支承悬挂机构后支架的结构所承受的集中荷载：T=3×(Q0×L1/L2)=3×(9.964×1.5/4.5)=9.964 kN允许最小配重重量：m0=T×100=9.964×100=996.38 kg实际配重：m=1000 kg≥m0=996.38 kg满足要求！六、悬挂横梁强度验算1、悬挂横梁抗压强度验算横梁受轴向压力为N=Q0/tanθ=9.964/0.8=12.455kN其中θ - 前拉杆与横梁的夹角tanθ=h/L1=1.2/1.5=0.8长细比λ=L1/i=1.5×103/(3.07×10)=48.86查《钢结构设计标准》(GB50017-2017)附表D得φ=0.861 N/(φAf)=12.455×103/(0.861×11.748×102×205)=0.06≤1满足要求！。

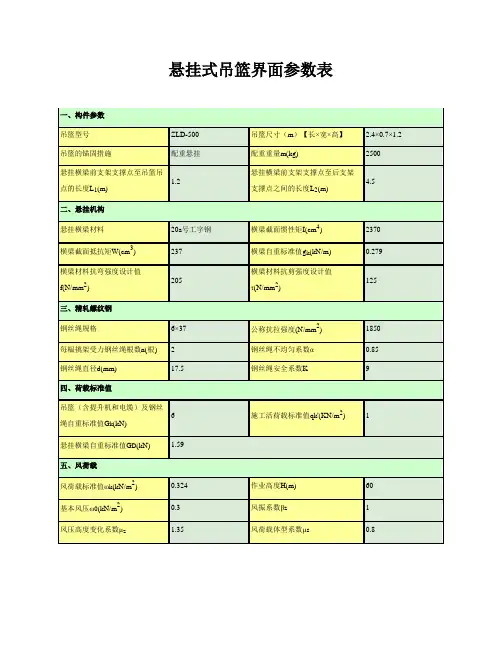

悬挂式吊篮计算书计算依据：1、《建筑施工工具式脚手架安全技术规范》JGJ202-20102、《钢结构设计标准》GB50017-20173、《高处作业吊篮》GB/T19155-2017一、吊篮参数二、荷载参数计算简图：悬挂式吊篮_侧立面悬挂式吊篮_正立面三、荷载计算吊篮受风面积：F=2.4×1.2=2.88 m2吊篮的风荷载标准值：Q wk=ωk×F=0.324×2.88=0.933 kN吊篮底部最大面积：A=2.4×0.7=1.68 m2施工活荷载标准值：Q k= q k'×A=1×1.68=1.68 kN吊篮动力钢丝绳竖向荷载标准值：Q1=(G K+Q k)/2=(6+1.68)/2=3.84 kN 吊篮动力钢丝绳水平荷载标准值：Q2=Q wk/2=0.933/2=0.467 kN动力钢丝绳所受拉力的施工核算值：Q D=K(Q12+Q22)0.5=9×(3.842+0.4672)0.5=34.814 kN支撑悬挂机构前支架的结构所承受的集中荷载：N D= Q D(1+L1/L2)+G D=34.814×(1+1.2/4.5)+0.456=44.554 kN吊篮使用时，吊点承受载荷按下式计算：Q0= K0(Q12+Q22)0.5其中Q0 - 吊点处承受载荷(kN)K0 - 载荷冲击系数Q0=2×(3.842+0.4672)0.5=7.736 kN四、钢丝绳校核[F g]=α×n×F g=0.85×2×206=350.2 kN[F g]=350.2 kN ≥Q D=34.814 kN满足要求！五、配重验算支承悬挂机构后支架的结构所承受的集中荷载：T=3×(Q0×L1/L2)=3×(7.736×1.2/4.5)=6.189 kN允许最小配重重量：m0=T×100=6.189×100=618.918 kg实际配重：m=2800 kg≥m0=618.918 kg满足要求！六、悬挂横梁强度验算1、悬挂横梁抗压强度验算横梁受轴向压力为N=Q0/tanθ=7.736/1.25=6.189kN其中θ - 前拉杆与横梁的夹角tanθ=h/L1=1.5/1.2=1.25长细比λ=L1/i=1.2×103/(2.35×10)=51.064查《钢结构设计标准》(GB50017-2017)附表D得φ=0.852 N/(φAf)=6.189×103/(0.852×10.148×102×205)=0.035≤1满足要求！。

恒智天成安全计算软件悬挂式吊篮计算书恒智天成安全计算软件悬挂式吊篮计算书编制说明：本吊篮计算书只对主要受⼒结构中的钢丝绳、悬挑架等进⾏计算。

对吊篮本⾝的强度不再进⾏计算，但使⽤过程中要保证吊篮平台的强度满⾜要求，并且严禁超载作业。

⼀、编制依据本计算书依据⼯程实际情况及以下规范、⽂献编制：《⾼处作业吊篮》（JG/T 5032-93）、《⾼处作业吊篮安全规则》（JG 5027-92）、《重要⽤途钢丝绳》（GB/T 8918-2006）、《建筑施⼯计算⼿册》（江正荣编著）等编制。

⼆、参数信息1、构造参数本⼯程中使⽤的吊篮型号为ZLD-500，吊篮的主要参数为：吊篮尺⼨mm：2400×700×1200，悬臂梁的悬挑长度为a＝1.50m，悬臂梁的锚固长度为b＝2.50m，吊篮⽤2榀挑架⽀撑。

每个⽀撑下悬挂2根钢丝绳对吊篮进⾏提吊。

2、荷载参数包括吊篮、钢丝绳、提升葫芦等在内的所有固定配件的总重量为600kg，吊篮的锚固措施采⽤悬挂配重的⽅式固定，悬挂机构重为336kg，配重重量为2000kg，吊篮额定载重量为500kg。

3、钢丝绳参数根据《⾼处作业吊篮安全规则》（JGJ 5027－92）要求，在任何情况下承重钢丝绳的实际直径不应⼩于6mm。

本⼯程中承重钢丝绳型号为6×19，直径为17mm，钢丝绳的公称抗拉强度为1400N/mm2，该型号的钢丝绳破断拉⼒总和为Fg ＝151.5kN。

三、计算书1、荷载参数恒荷载g＝600kg＝6kN。

活荷载q＝500kg＝5kN。

设计荷载N=1.2×6+1.4×5＝14.2kN。

考虑升降⼯况，γz=2.0，并且⽤2榀挑架承担，求每榀挑架承受的荷载F。

则：F=γz×N/n＝2.0×14.2/2＝14.2kN。

2、配重验算前倾⼒矩M1=F×a=14.2×1.50＝21.300kN·m。

普华.熙岸保温工程施工吊篮计算书
一、计算依据：
JGJ202-2010《建筑施工工具式脚手架安全技术规范》 GB19155-2003《高处作业吊篮》
二、上部悬挂机构稳定性合格条件：
悬挂机构的稳定系数必须≥2。

三、吊篮各个部件的重量：
1、吊篮最大载荷量：500kg。

2、篮筐自重：650kg（包含工作平台、提升机、安全锁和钢
丝绳重量）。

3、上悬挂部分及配重：合计1000kg
四、计算公式及图示：
抗倾覆安全系数等于配重矩比前倾力矩，其比值不得小
于2，计算公式为：
前后支架距离*配重/前支架至顶端距离*全部载荷
w×b
＞2
p×a
五、 本工程计算内容:
1. 正常安装
前梁伸缩长度a ≤1.5米，前后支座距离为b=4.5 抗倾覆系数=w×b p×a =1000×4.5(500+650)×1.5
=2.6 ＞ 2 符合标准 2.在拐角处正常安装
前梁伸缩长度a=2米，前后支座距离为b=4米 抗倾覆系数=
w×b p×a =1000×4(500+650)×2
=1.73 < 2 超出标准。

吊篮施工方案附五计算书1. 引言本文档为吊篮施工方案附五计算书，旨在对吊篮的设计参数进行计算和验证。

吊篮是一种用于高空作业的设备，常用于建筑施工、外墙维修等领域。

本文将对吊篮的荷载、结构和悬挂系统等方面进行计算和分析。

2. 吊篮荷载计算吊篮的荷载计算是设计吊篮结构的重要基础，主要包括人员荷载、工具设备荷载和风荷载等。

以下是吊篮荷载的计算方法。

2.1 人员荷载根据吊篮的设计载人数量和标准荷载值，计算吊篮的人员荷载。

人员荷载的计算公式如下：人员荷载 = 载人数量 × 单人标准荷载2.2 工具设备荷载根据吊篮上所需要携带的工具设备以及它们的重量，计算工具设备荷载。

工具设备荷载的计算公式如下：工具设备荷载 = 工具设备重量之和2.3 风荷载吊篮在高空中容易受到风力的影响，因此需要考虑风荷载对吊篮的作用。

风荷载的计算需要考虑吊篮的形状、风速和风向等因素，并根据相应的标准进行计算。

3. 吊篮结构计算吊篮的结构计算主要包括吊篮的主梁、支撑杆和连接件等部分的计算。

以下是吊篮结构的计算方法。

3.1 主梁计算主梁是吊篮结构的主要承重部分，需要通过计算来确定主梁的截面尺寸和材料强度等参数。

主梁的计算公式如下：主梁截面尺寸 = 吊篮荷载 / (材料强度 × 弯矩系数)3.2 支撑杆计算支撑杆是吊篮结构的支撑部分，需要通过计算来确定支撑杆的数量、尺寸和材料强度等参数。

支撑杆的计算公式如下：支撑杆数量 = 吊篮高度 / 支撑杆间距支撑杆截面尺寸 = 吊篮荷载 / (材料强度 × 弯矩系数)3.3 连接件计算连接件是吊篮结构的连接部分，需要通过计算来确定连接件的数量和材料强度等参数。

连接件的计算公式如下：连接件数量 = 吊篮梁端数 × 吊篮高度连接件材料强度 = 吊篮承重力 / (连接件数量 × 面积)4. 吊篮悬挂系统计算吊篮的悬挂系统需要通过计算来确定悬挂索的数量、直径和材料强度等参数。

800型吊篮悬挂机构（前3m、后6m）受力分析计算说明书雄宇重工集团股份有限公司江南大学机械工程学院吊船工程机械研究所目录1.1 悬挂机构载荷 (3)1.2 悬挂机构整体分析 (4)1.3 悬挂机构分部分析 (5)1.3.1AB的组合应力校核 (5)1.3.2AB杆稳定性校核 (7)1.3.3BD的杆的校核 (8)1.3.4BC的杆的校核 (10)1.3.5CG的杆的校核（受拉力） (11)1.4 钢丝绳悬挂架销轴的强度校核 (11)1.4.1剪切强度校核 (11)1.4.2挤压强度校核 (12)1.5 钢丝绳的安全系数 (12)1.5.1LP800吊篮钢丝绳校核 (12)1.5.2LP800吊篮钢丝绳安全系数校核 (12)1.6综述 (13)1.1 悬挂机构载荷新型悬挂机构结构简图如下图所示，E 点处为支撑点，G 点处为配重块，A 点为吊篮吊点位置。

吊篮对A 点的拉力通过拉攀钢丝绳传导到ADC ，即A 的拉力传导了悬挂机构的后端，增加了整体悬挂机构的安全性。

对该悬挂机构受力进行简化得，E 点为铰支座，G 点为配重块，为固定铰支座。

其中吊篮载重为800kg ，自重为579kg ，配重块为900kg 。

具体载荷计算为（1）钢平台自重：425kg （按3节×2米=6米）（2）钢丝绳：50kg （按长度100米×2根×25kg ）（3）安全绳：50kg （按长度100米×2根×25kg ）（4）电缆线：30kg （按长度100米）（5）重锤：24kg （12kg×2）（6）额定载荷：800kg又因两个悬挂机构吊一个吊篮，故单一悬挂机构的A 吊点受力为=⨯+=k P 2579080003.16895⨯=8964N 。

式中k 为自重系数，为1.3。

杆AB =3000㎜，BD =1092㎜，BC =6000㎜，AD 与AC 的夹角为α=20°CD 与AC 的夹角为3.10)6000/1092arctan(==β°该悬挂机构用Q235B 材料。
