全国压力管道设计文件编制制度

压力管道设计管理规定2001年3月10日实施编制：项目部技术管理组批准：段天魁编号：中国天辰化学工程公司关于发布《压力管道设计管理规定》的通知公司各有关部门：现将《压力管道设计管理规定》395-06-2001发给你们，根据《压力管道安全管理与监察规定》和国家质量技术监督局《压力管道设计单位资格认证与管理办法》的规定进行了局部修改，请认真组织学习，为提高管道设计质量共同努力。

公司原规定《压力管道设计管理规定》（395-06-2000）同时废止。

本规定于2001年3月10日开始实施。

项目部技术管理组2001年3月10日注：本规定在网上发布。

1 目的根据《压力管道安全管理与监察规定》和国家质量监督局《压力管道设计单位资格认证与管理办法》的规定，为确保压力管道安全运行，保障人民生命和国家财产的安全，管理好压力管道设计是重要环节，特制定本规定。

2 适用范围本规定适用于公司从事压力管道设计的各有关专业，包括管道、管材、管机、热工及工艺系统部、综合一部、二部等所承担的压力管道设计(以下简称为管道专业)。

2.1 设计下列条件之一的管道及其附属设施，必须遵守本规定。

2.1.1 输送GB5044《职业性接触毒物危害程度分级》中规定为极度危害介质的管道；2.1.2 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道；2.1.3 最高工作压力大于等于0.1MPa(表压，下同)，输送介质为气(汽)体、液化气体的管道；2.1.4 最高工作压力大于等于0.1MPa，输送介质为可燃、易爆、有毒、有腐蚀性的或最高工作温度高于等于标准沸点的液体的管道；2.1.5 前四项规定的管道的附属设施及安全保护装置。

2.2 本规定不适用下列情况(1) 设备本体所属管道；(2) 军事装备、交通工具上和核装置中的管道；(3) 输送无毒、不可燃、无腐蚀性气体，其管道公称直径小于150mm、最高工作压力小于1.6MPa的管道。

负责人 • 由单位主管压力管道设计工作的行政负
责人或技术总负责人担任。
整理课件
技术负责人
• ⑴ 熟知并能正确运用有关规程、标准等技术规 范；
• ⑵ 熟知压力管道设计工作和国内外有关技术发 展情况，具有综合分析和判断能力，在关键技术 问题上能作出正确决断；
• ⑶ 具有审查计算机设计的能力； • ⑷ 具有3年以上压力管道设计的校核经历； • ⑸ 具有中级以上（含中级）技术职称； • ⑹ 具有《压力管道设计审批员资格证书》。
整理课件
校核人员
• ⑴ 熟悉并能运用有关规程、标准等技术规范， 能指导设计人员的设计工作；
• ⑵ 具有压力管道设计专业知识，有相应的压 力管道设计成果并已投入制造、使用；
整理课件
• 校核人员 • ⑻ 校核设计成品的完整性，标准图、复用图选用
是否正确； • ⑼ 校核工程设计规定、管段材料表、综合材料表
是否正确完整； • ⑽ 校核图例是否正确，文字说明是否通顺简练； • ⑾ 校核向有关专业提出或返回的设计条件； • ⑿ 填写“设计校审记录”和“质量评定卡”，对
设计文件进行质量评定。按规定签署设计文件； • ⒀ 负责对归档后设计文件修改的校核； • ⒁ 对校核的设计文件质量和完整性负责。
整理课件
• 需要时，签署完成后的设计文件送提出条件的专 业或用户进行会签。
• 设计成品文件归档前由设计部门进行质量检查。 • 检查合格后的设计成品文件及设计资料由设计人
员（或设备专业负责人）负责按《压力管道设计 文件的管理》的规定进行归档。 • 归档后的设计成品文件发送前按《压力管道设计 资格印章的使用与管理》的规定在设计总图（或 装配图）蓝图上加盖本单位设计资格印章。 • 发送后的设计文件进行设计更改时按本制度《压 力管道设计文件的更改》的规定进行。

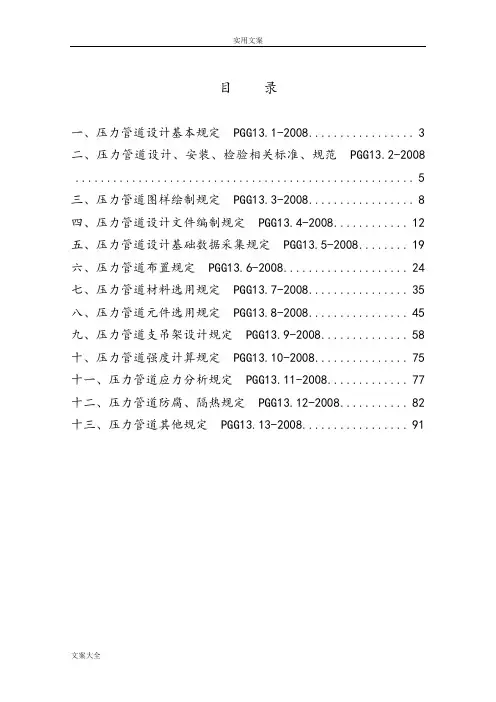

目录一、压力管道设计基本规定 PGG13.1-2008 (3)二、压力管道设计、安装、检验相关标准、规范 PGG13.2-2008 (5)三、压力管道图样绘制规定 PGG13.3-2008 (8)四、压力管道设计文件编制规定 PGG13.4-2008 (12)五、压力管道设计基础数据采集规定 PGG13.5-2008 (19)六、压力管道布置规定 PGG13.6-2008 (24)七、压力管道材料选用规定 PGG13.7-2008 (35)八、压力管道元件选用规定 PGG13.8-2008 (45)九、压力管道支吊架设计规定 PGG13.9-2008 (58)十、压力管道强度计算规定 PGG13.10-2008 (75)十一、压力管道应力分析规定 PGG13.11-2008 (77)十二、压力管道防腐、隔热规定 PGG13.12-2008 (82)十三、压力管道其他规定 PGG13.13-2008 (91)一、压力管道设计基本规定 PGG13.1-20081.1 总则1.1.1 本规定根据国务院《特种设备安全监察条例》、国家质量监督检验检疫总局TSGR1001-2008《压力容器压力管道设计许可规则》制定。

1.1.2 本规定适用于公称压力小于或等于42MPa的工业金属压力管道及非金属衬里的工业金属压力管道的设计。

非压力管道的设计可参照本规定执行。

1.1.3 本规定不适用于GB/T20801.1-2006《压力管道规范工业管道》第1部分：总则第1.4条规定的管道范围。

1.1.4 压力管道，是指最高工作压力大于或等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

1.2 压力管道类别、级别划分1.2.1 GA类（长输管道）长输（油气）管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。

压力管道设计管理制度合肥燃气集团有限公司企业标准《压力管道设计管理制度》QJ/ -2015发布实施时间：二0一五年二月十日合肥燃气集团有限公司目录一、总则------------------------------------------------------------------------1 二、压力管道各级设计人员管理制度------------------------------------2三、压力管道各级设计人员培训考核管理规定------------------------5四、压力管道各级设计人员岗位责任制---------------------------------8五、压力管道设计条件编制与审查制度--------------------------------12六、压力管道设计文件编制管理规定-----------------------------------14七、压力管道设计文件更改管理规定-----------------------------------18八、压力管道设计文件复用管理规定-----------------------------------20九、压力管道设计条件图（表）编写制度-----------------------------22十、压力管道设计文件签署及标准化审查制度-----------------------24十一、压力管道设计文件档案（含电子文档）保管管理规定--------27十二、压力管道设计文件的质量评定及信息反馈管理规定-----------30十三、压力管道特种设备设计许可印章使用管理规定-----------------35十四、压力管道设计工作程序----------------------------------------------37十五、附加说明----------------------------------------------------------------41附表：附表一、设计任务书附表二、设计条件图（表）附表三、变更通知单附表四、复用申请单附表五、校审记录表附表六、标准化审查记录表附表七、质量评定卡附表八、管道命名表附表九、管道材料登记表附表十、业务考核表总则1.为贯彻执行国家质量监督检验检疫总局颁发的《压力容器压力管道设计许可规则》（特种设备安全技术规范TSG R1001-2008）规定，加强我公司压力管道的设计管理工作，提高压力管道设计质量，确保安全、经济、合理运行，特制定《压力管道设计管理制度》，本制度如与国家或行业规定不符时，以国家最新规定为准。
