凸透镜成像专题复习

凸透镜成像规律专题复习经过凸透镜的三条特殊光线：（1）通过凸透镜光心的光线，经过凸透镜后方向不变.（2）跟凸透镜主光轴平行的光线，经过凸透镜折射后通过焦点.（：3）通过凸透镜焦点的光线,经过凸透镜折射后跟主光轴平行.应用这三条光线中的任意两条，用作图法就可以求出发光点S的像S].如下图所示小结：一倍焦距分虚实，2倍焦距分大小，实像倒，虚像正，物靠近，像远离且变大。

【典型例题】一.已知焦距和物距，确定像的性质。

例1.有一焦距为10cm的凸透镜，将物体放在离透镜15cm处时，在另一侧的光屏上可得到一个（）A倒立缩小的实像B倒立放大的虚像C倒立放大的实像D正立放大的实像二.已知像距和物距，确定像的性质。

例2.小明将该凸透镜放在光具座上进行实验，蜡烛、凸透镜、光屏在光具座上的位置如图所示，调整好光屏的高度后，在光屏上恰好得到一个清晰的蜡烛的像，请你详尽地描述这个像的特点: _____________________ O他.，• 0 「•¥30 35 40 45 50物距像的性质像距应用正倒大小虚实u>2f f<v<2f 照相机u=2f V=2ff<u<2f u>2f 投影仪u二 fu<f 放大镜A 8cmB 10cmC 15cmD 20cm五.使用照相机和投影仪时，怎么根据情况调节。

单身照，则他应（）C增大照相机与同学间的距离，缩短镜头I）减小照相机与同学间的距离，拉长镜头目标】1.熟练掌握凸透镜成像的规律.2.会应用成像规律解决简单问题.三.已知物距和像的性质，确定焦距的范围例3.小明在光具座上做“探究凸透镜成像”的实验，当烛焰放在距透镜20cm处，恰能在光屏上得到一个清晰倒立缩小的实像，由此判断，他所用的凸透镜的焦距（）A 一定大于20cm B 一定小于8cm C 一定在10cm一20cm之间D 一定在8cm到10cm之间四.已知像距和像的性质，确定焦距的范围例4.一个物体放在凸透镜前时，在透镜的另一侧距离透镜20 cm的光屏上得到了一个清晰放大的物体的像，则凸透镜的焦距可能是（）例5.五一期间，小明和同学到泰山去游玩，当他为全体同学拍了一张合影后，又想为一位同学拍一张A保持照相机与同学间的距离不变，拉长镜头B减小照相机与同学间的距离，镜头不动例6.老师上课时经常用到投影仪，如图4所示，关于投影仪的使用以下做法中合理的是（）A.投放到屏幕上的画面太靠上时，应增大平面镜与凸透镜的夹角使画面向下移动B.若使屏幕上的画面大一些，可使投影仪靠近屏幕同时将凸透镜适当向下移动C.若使屏幕上的画面大一些，可使投影仪远离屏幕同时将凸透镜适当向上移动D.若使屏幕上的画面大一些，可使投影仪远离屏幕同时将凸透镜适当向下移动方法总结：凸透镜成实像时，物体离凸透镜越近，所成的像越____ ,像距越 ______ ・【针对练习】1 .测绘人员绘制地图，需要从空中的直升机向地面照相，在航空摄影中照相机内的感光胶片上所成的像是（）A正立缩小的虚像B倒立放大的实像C倒立等大的实像I）倒立缩小的实像2.物体位于凸透镜前10cm处时，可以在另一侧的光屏上得到缩小的清晰的像,则该凸透镜的焦距可能是（）A 4cmB 7cmC 9cmD 11cm3.投影仪是教学时常用的仪器，物体发出的光线经过投影仪的凸透镜和平面镜后，可在屏上成一个清晰的像，一教师在使用投影仪时，发现在屏幕上的画面太小，则正确的调节方法是（）A减小凸透镜到物体间的距离，并减小投影仪与屏幕间的距离B增大凸透镜到物体间的距离，并减小投影仪与屏幕间的距离C减小凸透镜到物体间的距离，并增大投影仪与屏幕间的距离I）增大凸透镜到物体间的距离，并增大投影仪与屏幕间的距离【达标测试】1•在“探究凸透镜成像”的实验中，点燃的蜡烛分别放在a、b、c、d、e五个位置如图所示，其中蜡烛放在—处所得到的实像最小，放在__处所得到的实像与烛焰大小相同，放在—处所得到的实像比烛焰大，放在处能看到放大的虚像.2.在一张透明的塑料薄膜上滴一滴小水珠，双手拿着塑料薄膜靠近报纸,透过小水珠看到报纸上的文字是（）A倒立缩小的虚像B倒立放大的虚像C正立缩小的虚像D正立放大的虚像3.用一个凸透镜成像时，下列说法中正确的是（）A成实像时，物体离凸透镜越近，像越大B成虚像时，物体离凸透镜越远，像越大C实像总是倒立的，虚像总是正立的D实像和虚像都可能是放大或缩小的4.透过圆形的鱼缸看里面的金鱼时，看到的金鱼比实际的要大，则此时:①鱼缸相当于一个凸透镜② 鱼缸相当于一个凹透镜③所看到的是金鱼的实像④所看到的是金鱼的虚像.其中正确的表述是（）A①④ B②③ C①③ D②④5.当烛焰离凸透镜30cm时，在凸透镜的另一侧的光屏上可得到一个倒立放大的实像,该透镜的焦距可能是（）A 40cmB 30cmC 20cmD 10cm6.某同学拿着一个凸透镜正对着太阳光，用一张白纸在透镜的另一侧来回移动,得到一个最小最亮的光斑，测得此时光斑到透镜光心的距离为6cm,该同学用此透镜观察较小的文字时，看到了正立较大的字，则较小文字到透镜的距离（）A等于12cm B大于6cm小于12cm C小于6cm D大于12cm7.小明用一架焦距不变的照相机给小刚拍一张2寸的全身照，小刚在原地不动，小明又要给他拍一张2寸的半身照，正确的操作是（）A小明往前移动，并使镜头往里缩 B小明往前移动，并使镜头往外伸C小明往前移动，并增大光圈D小明往后移动，并使镜头往外伸8.老奶奶用放大镜看报纸时，为了看到更大的清晰的像，应（）A报纸与眼睛不动,放大镜离报纸远一些B报纸与眼睛不动,放大镜离报纸近一些C报纸与放大镜不动，眼睛离报纸近一些D报纸与放大镜不动，眼睛离报纸远一些9.一个蜡烛位于凸透镜前，调节透镜和光屏位置可在光屏上呈现放大的清晰的像；若保持凸透镜位置不动，将蜡烛和光屏的位置对调一下，则（）甲A BCD 丙A.在光屏上不再呈现像B.在光屏上呈现等大的像C.在光屏上呈现缩小的像D.在光屏上呈现放大的像10・小宇在做“探究凸透镜成像规律”实验，其实验装置的示意图如图15所示。

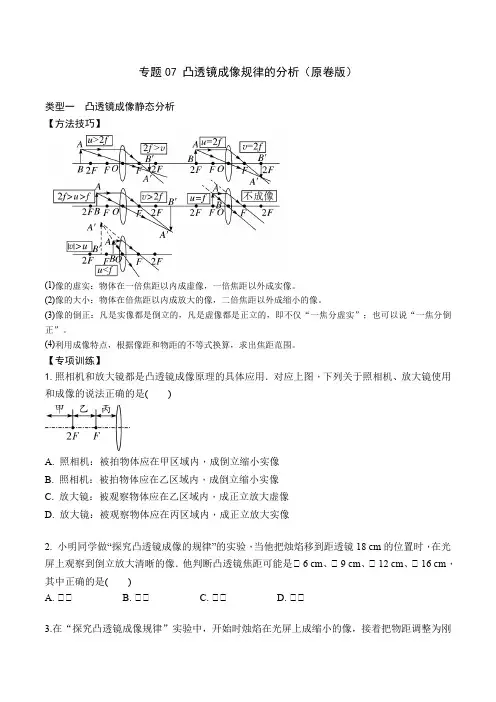

专题07 凸透镜成像规律的分析（原卷版）类型一凸透镜成像静态分析【方法技巧】(1)像的虚实：物体在一倍焦距以内成虚像，一倍焦距以外成实像。

(2)像的大小：物体在倍焦距以内成放大的像，二倍焦距以外成缩小的像。

(3)像的倒正：凡是实像都是倒立的，凡是虚像都是正立的，即不仅“一焦分虚实”；也可以说“一焦分倒正”。

(4)利用成像特点，根据像距和物距的不等式换算，求出焦距范围。

【专项训练】1.照相机和放大镜都是凸透镜成像原理的具体应用．对应上图，下列关于照相机、放大镜使用和成像的说法正确的是()A. 照相机：被拍物体应在甲区域内，成倒立缩小实像B. 照相机：被拍物体应在乙区域内，成倒立缩小实像C. 放大镜：被观察物体应在乙区域内，成正立放大虚像D. 放大镜：被观察物体应在丙区域内，成正立放大实像2. 小明同学做“探究凸透镜成像的规律”的实验，当他把烛焰移到距透镜18 cm的位置时，在光屏上观察到倒立放大清晰的像．他判断凸透镜焦距可能是① 6 cm、① 9 cm、① 12 cm、① 16 cm，其中正确的是()A. ①①B. ①①C. ①①D. ①①3.在“探究凸透镜成像规律”实验中，开始时烛焰在光屏上成缩小的像，接着把物距调整为刚才的一半，移动光屏使烛焰在光屏上成像，此时的像()A. 是放大的B. 是缩小的C. 是等大的D. 以上三种都有可能4.将一凸透镜正对太阳，可在距凸透镜15 cm处得到一个最小、最亮的光斑．现将该凸透镜和蜡烛、光屏安装到光具座上，位置如图所示，下列说法正确的是()A. 此时可以在光屏上观察到清晰缩小的像B. 仅在凸透镜左侧附近放一合适的凹透镜，可模拟近视眼的矫正C. 将蜡烛移到30 cm刻度处，移动光屏可在屏上得到清晰等大的像D. 将蜡烛移到40 cm刻度处，移动光屏可在屏上得到清晰放大的像5. 在“探究凸透镜的成像特点”实验中，所用凸透镜的焦距为10 cm，光屏是用表面涂有白漆的铁板制成．小科把“F”发光物置于离凸透镜13 cm处，移动光屏，在光屏上找到清晰的像，如图所示．小科看到光屏上像的形状和大小分别是()A. 、放大B. 、放大C. 、缩小D. 、缩小6.一幅如图甲所示的漫画立在桌面上．小霞把一个装水的玻璃杯放在漫画前，惊奇地发现：透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙．小霞观察分析：装水的圆柱形玻璃杯横切面中间厚，边缘薄，起到________(选填“平面镜”“凸透镜”或“凹透镜”)的作用，使图片横向放大、颠倒，透过水杯看到的是老鼠的_____(选填“实”或“虚”)像，此时老鼠到玻璃杯的距离满足________(选填“f<u<2f ”或“u＞2f ”)．7.如图所示，在凸透镜的主光轴上放一根木棒，木棒的a端在二倍焦距之外，而b端在一倍焦距与二倍焦距之间，那么在另一侧所成的像的情况是()A. a端变细，b端变粗B. a端变粗，b端变细C. a、b端均变粗D. a、b端均变细类型二凸透镜成像动态分析【方法技巧】1.无论是成实像还是成虚像，物体越靠近焦点像就越变大越变远。

透镜成像规律我们已经探究过凸透镜成像规律，知道像的情况物距（u）像距（v）放大缩小倒立正立实像虚像u > 2f 2f > v> f 缩小倒立实像u = 2f v =2f 等大倒立实像2f >u > f v > 2f 放大倒立实像u=f 不成像u < f v > u 放大正立虚像那么为什么物体放在不同的位置，会出现不同的像的情况呢？今天我们就从光路来分析总结其中的规律。

各种规律成像的光路图如下:【规律总结】1、两个分界点f和2ff 为像的正倒和虚实的分界点；2f 为像的大小的分界点2、u、v和像的大小关系当u>f时u↑v↓像↓；当u<f时u↑像↑3、实像虚像（1）实像：1、由实际光线（直射光线、折射光线）会聚而成的2、能用光屏承接，也可用眼睛看到3、实像都是倒立的（如小孔成像、投影仪和照相机成的像）（2）虚像1、由实际光线（反射光线、折射光线）的反向延长线会聚形成的2、成虚像的位置并不存在实际光线，因此虚像不能用光屏承接，而只能用眼睛观察3、虚像都是正立的，并且像与物的左右相反（如用放大镜看到的物体的像、平面镜和球面镜里所成的像）4、作图：三条特殊的光线（1）过光心的光线（2）过焦点的光线，（3）平行于主光轴的光线【注意】做实验时必须调整烛焰、凸透镜、光屏，是三者的中心在同一高度，目的是使烛焰的像成在光屏的中间自 我 检 测一 、选择题1、下列光学器件中，能对光线起发散作用的是：( )Ａ．平面镜 Ｂ．凸透镜 Ｃ．凹透镜 Ｄ．潜望镜2、下列现象中，人眼看到的是物体的实像的是( )A ．用放大镜看指纹B ．在岸边看到鱼在云中游C ．在海边看海市蜃楼D ．看电影3、为了防盗，在门上装上一个“猫眼”，使屋内的人能看清屋外的人是一个正立缩小的像，屋外面的人却看不清屋内的人，则“猫眼”应该是：（ ）A ．凸镜B ．凹镜C ．凹透镜D ．凸透镜4、测绘图人员绘制地图时，常常需要在高空的飞机上向地面照相，称为航空摄影，若使用航空摄影照相机的镜头焦距为50mm ，则底片到镜头间的距离为（ ）Ａ.１００mm 以外 Ｂ.５０mm 以内 Ｃ.略大于５０mm Ｄ.恰为５０mm5、如右图1，一塑料薄膜组成的顶棚下堆放着一堆干草，夏天雨后，阳光穿过薄膜上的积水，照射到干草上，则下列说法正确的是（ ）A.薄膜上的积水形成一个大的凸透镜，如果其焦点恰好在干草处，干草有可能燃烧B.透镜都是固体物质组成的，液体不能起凸透镜作用C.起凸透镜作用的应是塑料薄膜D.水和塑料薄膜共同起凸透镜作用6、有一物体在凸透镜5倍焦距以外的地方，沿着主光轴逐渐移到1.5倍焦距处，像的变化是：（ ）A ．从小变大B ．从大变小C ．不变D ．从小变大，又从大变小7、某同学在做研究凸透镜成像实验时，保持凸透镜位置不变，如图2，先后使烛焰位于a 、b 、c 、d 四点，并分别调整光屏的位置，实验后，他归纳出以下说法，其中错误的是( )Ａ．使烛焰位于a 点时，屏上出现的实像最小Ｂ．使烛焰位于c 点时，屏上出现的实像最大C ．使烛焰位于b 点时，成缩小的实像D ．使烛焰位于d 点时，成放大的实像8、用照相机拍集体照，发现有一部分人没进入镜头，这时应采取的方法是：（ ）A.把照相机向人移近，同时增大底片到镜头之间的距离B. 把照相机向人移近，同时减小底片到镜头之间的距离C. 把照相机向人移远，同时增大底片到镜头之间的距离D. 把照相机向人移远，同时减小底片到镜头之间的距离 图2 f２f图19、下列关于显微镜的物镜和目镜成像情况说法正确的是：（ ）A.物镜成倒立、放大的虚像，目镜成正立放大的虚像B.物镜成倒立、放大的实像，目镜成正立放大的虚像C.物镜成倒立、放大的虚像，目镜成正立放大的实像D.物镜成倒立、放大的实像，目镜成正立放大的实像10．把高2 cm 的发光棒立于焦距为5 cm 的凸透镜前，在凸透镜后的光屏上成了4 cm 高的像，物体离凸透镜的距离可能是( )A 、7.5 cmB ．12.5 cmC ．4.5 cmD ． 10 cm11、某同学在学习“眼球折光系统”一节时，制作了一个眼球模型，如下图3，模型中的凸透镜相当于晶状体，烧瓶的后壁相当于视网膜，烧瓶里放有一种透明液体表示玻璃体，则图示表示的眼球模型和应采取的矫正措施分别是（ ）A.远视眼模型，用凸透镜矫正B.近视眼模型，用凹透镜矫正C.近视眼模型，用凸透镜矫正D.远视眼模型，用凹透镜矫正12、在2008年北京奥运会安保工作中将采用人脸识别系统，如图4，识别系统的摄像机可自动将镜头前lm 处人脸拍摄成数码相片，通过信号线传递给计算机识别，摄像机的镜头( )A ．相当于凸透镜，焦距可为0．1mB ．相当于凹透镜，焦距可为0．1mC ．相当于凸透镜，焦距可为0．5mD ．相当于凸透镜，焦距可为0．6m13、如果把一个玻璃球分割成五块，其截面如图5所示，再将这五块玻璃a 、b 、c 、d 、e 分别放在太阳光下，那么能使光线发散的是 （ ）A ．aB ．bC ．cD ．d14、小星同学利用太阳光测量凸透镜的焦距，方法如图7所示。

九年级物理复习专题练习（凸透镜成像）凸透镜成像1、在研究凸透镜成像实验时，当烛焰离透镜12厘米时成的是放大的实像，当烛焰离透镜7厘米时成的是放大的虚像，则这个透镜的焦距不可能是下列的( ）。

A．8 cm B．10 cm C．11 cm D．14 cm2、甲、乙两只机械手表放在凸透镜的主光轴上.位置如图所示.手表的正面对着透镜且与主光轴垂直，在透镜的另一侧的适当位置观察两只手表所成的像，应是( ).A.甲手表顺时针转动，与直接看表相同B.甲手表逆时针转动，与直接看表相同C.乙手表顺时针转动，与直接看表相同D.乙手表逆时针转动，但表面的上、下、左、右都颠倒了3、某兴趣小组同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离“跟实像到透镜的距离υ之间的关系，则凸透镜的焦距为 ( )A．60 cm B．40 cm C．20 cm D．10 cm4、小明在探究凸透镜成像规律时，做了如下实验：①用平行光正对凸透镜照射，移动光屏得到一个最小、最亮的光斑，如图甲所示；②保持该透镜位置不变，将点燃的蜡烛放在图乙所示的位置，移动光屏得到烛焰清晰的像（图中未画出）。

则不正确的是（）A. 实验②中，烛焰在光屏上成放大的像B. 实验②中，像到透镜的距离一定大于15cmC. 若增大蜡烛与透镜的距离，所成的像会变大D. 若使该透镜成虚像，蜡烛与透镜的距离应小于10cm5、在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安装并调节实验装置如图乙所示，在光屏上得到一个清晰的像。

下列说法正确的是( )A. 由甲图可知该透镜焦距为40cmB. 乙图中成的是倒立放大的实像，符合放大镜的成像原理C. 在乙图中保持凸透镜的位置不变，将蜡烛与光屏的位置互换，则成像情况符合投影仪的原理D. 如果在烛焰与透镜之间放置一近视眼镜的镜片，则将光屏适当左移可得一个清晰的像6、用水彩笔在磨砂的电灯泡的侧面画一个你所喜爱的图案，然后接通电源，拿一个凸透镜在灯泡和白墙之间移动，下列情形不可能发生的是（）A.能在墙上看到倒立、缩小的所画图案的像B.能在墙上看到倒立、放大的所画图案的像C.只能在墙上看到放大的所画图案的像D.不能在墙上看到所画图案的像1、如图所示，为凸透镜成像的另一拓展规律在照相问题中的运用．即用可变焦距的光学照相机把远处的景物“拉近”进行拍摄，就是说，虽然被拍摄的照相机镜头之间的距离基本不变，但仍可以使底片上所成的像变大．关于这个过程，下列说法中正确的是（）A．焦距变大，像距也变大B．焦距变小，像距也变小C．焦距变大，像距变小D．焦距变小，像距变大7、处于主光轴上的物体AB经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F的位置8、小明在“探究凸透镜成像规律”的实验中，所用凸透镜的焦距为15cm。

2024年中考物理二轮复习重难点亮点专题精练—探究凸透镜成像规律实验问题1.（2023河南省）在“探究凸透镜成像的规律”实验中：（1）小强发现用凸透镜看远处物体时，可以看见倒立、缩小的像：用该凸透镜看自己的指纹时，能看见正立、放大的像。

由此猜想：凸透镜成像的特点可能与________有关；（2）在光具座上，将蜡烛、光屏安装在凸透镜两侧，调节三者的高度时，_______（选填“需要”或“不需要”）点燃蜡烛；调节高度的目的是使像能呈现在_________；（3）实验中，当蜡烛、透镜和光屏的位置如图所示时，光屏上承接到蜡烛清晰的像（像未画出），这个实验现象可以说明________（选填“放大镜”“投影仪”或“照相机”）的成像特点。

【答案】（1）物距（2）需要光屏中央（3）照相机【解析】（1）观察远近不同的物体，小强看到了不同特点的像，说明凸透镜所成像特点与物距有关。

（2）实验时需要调整烛焰的中心、透镜的中心和光屏的中心在同一高度，为了确定烛焰的中心，需点燃蜡烛，使烛焰的像成在光屏中央。

（3）实验中，当蜡烛、透镜和光屏的位置如图所示，此时物距大于像距，根据凸透镜成实像时，物距大于像距，成倒立缩小的实像，照相机就是利用此原理制成的。

2.（2023武汉）用F为焦点，探究焦距为f的凸透镜成像规律，在实验中；（1）发光物体和凸透镜的位置如图所示，图中光屏未画出，光屏上所成清晰的像在图中______（填数字序号）区域，像的箭头方向是竖直向______的，像的大小比发光物体要______；（2）将光屏放在凸透镜右侧，发光物体放在A处，发现无论怎样调整光屏的位置，在光屏上都无法得到发光物体的像。

撤去光屏，从凸透镜右侧向凸透镜看去，观察到发光物体的像，此像到凸透镜的距离______（填“大于”“等于”或“小于”）发光物体到凸透镜的距离。

【答案】（1）③下小（2）大于【解析】（1）如图所示，发光物体到凸透镜的距离即物距大于二倍焦距，根据凸透镜成像规律，像距大于一倍焦距小于二倍焦距，故②④排除；又因为发光物体在透镜主光轴上方，根据过透镜光心的光线不改变传播方向可知像的位置在主光轴下方，故光屏上所成清晰的像在图中③的区域。

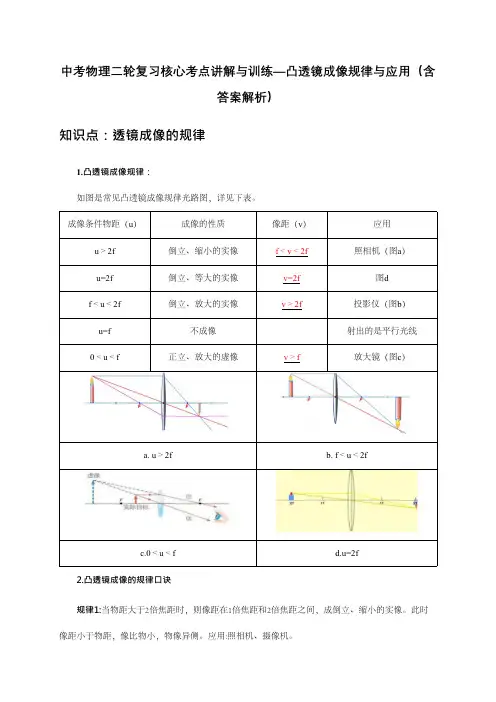

中考物理⼆轮复习核⼼考点讲解与训练—凸透镜成像规律与应⽤（含答案解析）知识点：透镜成像的规律1.凸透镜成像规律：如图是常见凸透镜成像规律光路图，详见下表。

成像条件物距（u）成像的性质像距（v）应⽤u﹥2f倒⽴、缩⼩的实像f﹤v﹤2f照相机（图a）u=2f倒⽴、等⼤的实像v=2f图df﹤u﹤2f倒⽴、放⼤的实像v﹥2f投影仪（图b）u=f不成像射出的是平⾏光线0﹤u﹤f正⽴、放⼤的虚像v﹥f放⼤镜（图c）a. u﹥2fb. f﹤u﹤2fc.0﹤u﹤fd.u=2f2.凸透镜成像的规律⼝诀规律1:当物距⼤于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒⽴、缩⼩的实像。

此时像距⼩于物距，像⽐物⼩，物像异侧。

应⽤:照相机、摄像机。

规律2:当物距等于2倍焦距时，则像距也在2倍焦距， 成倒⽴、等⼤的实像。

此时物距等于像距，像与物⼤⼩相等，物像异侧。

应⽤:测焦距。

规律3:当物距⼩于2倍焦距、⼤于1倍焦距时，则像距⼤于2倍焦距， 成倒⽴、放⼤的实像。

此时像距⼤于物距，像⽐物⼤，物像异侧。

应⽤:投影仪、幻灯机、电影放映机。

规律4:当物距等于1倍焦距时，则不成像，成平⾏光射出。

规律5:当物距⼩于1倍焦距时，则成正⽴、放⼤的虚像。

此时像距⼤于物距，像⽐物⼤，物像同侧。

应⽤:放⼤镜。

应⽤⼀：眼睛和眼镜⼈眼成像原理：眼球的构造和成像的原理与照相机相似。

照像机有镜头、光圈、调焦装置、暗箱和底⽚，眼球也有类似的构造，⾓膜相当于镜头，瞳孔相当于光圈，晶状体相当于调焦的透镜，脉络膜相当于暗箱，视⽹膜相当于底⽚。

从物体发出的光线经过晶状体等⼀个综合的凸透镜在视⽹膜上⾏成倒⽴，缩⼩的实像，分布在视⽹膜上的视神经细胞受到光的刺激，把这个信号传输给⼤脑，⼈就可以看到这个物体了（眼睛的晶状体相当于凸透镜，视⽹膜相当于光屏（胶卷））。

近视眼、远视眼的成因与矫正⽅法1.近视眼：近视眼是指眼球在调节放松状态下，平⾏光线（⼀般认为来⾃5m以外）经眼球屈光系统后聚焦在视⽹膜之前，产⽣远距视物模糊。

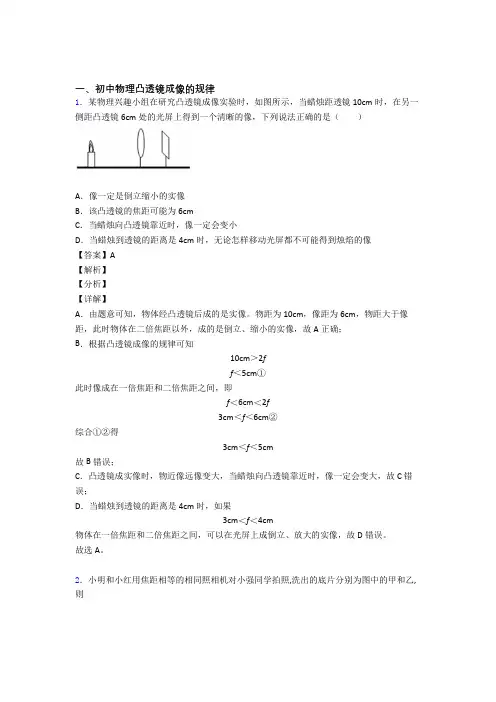

一、初中物理凸透镜成像的规律1．某物理兴趣小组在研究凸透镜成像实验时，如图所示，当蜡烛距透镜10cm时，在另一侧距凸透镜6cm处的光屏上得到一个清晰的像，下列说法正确的是（）A．像一定是倒立缩小的实像B．该凸透镜的焦距可能为6cmC．当蜡烛向凸透镜靠近时，像一定会变小D．当蜡烛到透镜的距离是4cm时，无论怎样移动光屏都不可能得到烛焰的像【答案】A【解析】【分析】【详解】A．由题意可知，物体经凸透镜后成的是实像。

物距为10cm，像距为6cm，物距大于像距，此时物体在二倍焦距以外，成的是倒立、缩小的实像，故A正确；B．根据凸透镜成像的规律可知10cm＞2ff＜5cm①此时像成在一倍焦距和二倍焦距之间，即f＜6cm＜2f3cm＜f＜6cm②综合①②得3cm＜f＜5cm故B错误；C．凸透镜成实像时，物近像远像变大，当蜡烛向凸透镜靠近时，像一定会变大，故C错误；D．当蜡烛到透镜的距离是4cm时，如果3cm＜f＜4cm物体在一倍焦距和二倍焦距之间，可以在光屏上成倒立、放大的实像，故D错误。

故选A。

2．小明和小红用焦距相等的相同照相机对小强同学拍照,洗出的底片分别为图中的甲和乙,则A ．小红离小强的距离近B ．小明和小红离小强的距离相同C ．小红要使底片上的像与小明的一样大,小红移动位置后,再减小镜头对底片的距离D ．小红要使底片上的像与小明的一样大,小红移动位置后,再增大镜头到底片的距离【答案】D【解析】【分析】【详解】由图知，小红拍的像比小明拍的像小，根据凸透镜成像的规律，成的像越小，此时的物距越大，像距越小．所以小红拍摄时，相机与物体的距离较大．即小明离小强同学的距离近，小红离小强同学的距离远；所以选项AB 是错误的；有凸透镜成像规律知，小红要使底片上的像与小明拍的一样大，小红移动位置后，再增大镜头到底片的距离即可，即镜头要往前伸，小明要使底片上的像与小红的一样大，小明移动位置后，镜头要往后缩． 所以选项C 错误，D 正确．故选D ．【点睛】要解决此题，除了要知道照相机是根据凸透镜成像原理制成的和需要掌握凸透镜成像的规律．还要知道成实像时的动态变化规律是：物近像远像变大，物远像近像变小．3．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm 处，在透镜另一侧距离透镜16cm 处的光屏上得到烛焰清晰的像．则下列相关说法正确的是（ ） ①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f 一定满足8cm ＜f ＜15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜 A ．只有①和③B ．只有②和④C ．只有②和③D ．只有①和④【答案】C【解析】根据凸透镜成像的规律分析：①将点燃的蜡烛放在距凸透镜30cm 处，在透镜另一侧距离透镜16cm 处的光屏上得到烛焰清晰的像，即物距大于像距，所以成倒立缩小的实像，故①错误；②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即30cm 2f >，得：15cm f <； 像距为一倍到二倍焦距之间，即16cm 2f f <<，得：8f cm >，16cm f <； 综合以上条件得：8cm 15cm f ＜＜，故③正确；④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误； 故选C ．点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．4．把蜡烛放在凸透镜前30cm 处，光屏上可接收到倒立等大的实像，若把蜡烛向远离凸透镜方向移动5 cm ，并移动光屏，在光屏上可以看到A ．倒立缩小的实像B ．倒立放大的实像C ．正立放大的虚像D ．倒立等大的实像【答案】A【解析】【分析】【详解】凸透镜成倒立等大的实像时，物距等于二倍焦距，所以可知凸透镜的焦距应是15cm ，此时把蜡烛向远离凸透镜方向移动5 cm ，物距变为35cm ，物体处于二倍焦距以外，所成的像是倒立缩小的实像，此时的应用是照相机，故应选A ．5．如图所示，光屏上得到一个清晰的像，此时蜡烛到凸透镜的距离为24cm ，则下列说法正确的是（ ）A ．此时的应用是投影仪，且凸透镜的焦距小于12cmB ．只将凸透镜向左移动，就可以在光屏上得到倒立缩小的像C ．在蜡烛和凸透镜之间放一个近视眼镜，凸透镜和光屏不动，蜡烛向右移动光屏上会成清晰的像D ．将蜡烛移到距离凸透镜18cm ，向右调节光屏到适当位置，在光屏上可能得到放大的像【答案】D【解析】【详解】A ．物距大于1倍焦距小于2倍焦距成倒立放大的实像，应用是投影仪；则2f u f ＜＜；又因为24cm u ，所以24cm 12cm f ＞＞，故A 错误； B ．只将凸透镜向左移，减小物距，此时应该增大像距，且物像之间的距离增大，故光屏向右移动才可以在光屏上得到清晰放大的像，故B 错误；C ．近视眼镜的镜片是凹透镜，对光线由发散作用；若在蜡烛和凸透镜之间放一个近视眼镜时，光线会延迟会聚，所以像会落在光屏的右侧；如果此时蜡烛向右移动，物距减小，像距增大，像会更加远离光屏，光屏应该向右移动才能得到清晰的像，故C 项错误；D ．将蜡烛右移至距离凸透镜18 cm ，由24cm 12cm f ＞＞可知，此时物距仍大于焦距，故向右调节光屏至适当位置，在光屏上仍可能得到清晰放大的像，故D 正确；6．小明探究 “凸透镜成像规律”，当蜡烛到透镜的距离是30cm 时，调节透镜另一侧的光屏，屏上得到清晰放大的像。

凸透镜成像必会10大题型考点一:高度问题1.实验前应将烛焰、凸透镜和光屏三者的中心大致调整到同一高度，即烛焰和光屏的中心应在凸透镜的主光轴上，目的是使像成在光屏正中央。

2.如果燃烧过程中蜡烛变短，光屏上的像会偏高，若想让像重新回到先屏中央，则应:将蜡烛向上移动或将透镜下移动或将光屏向上移动。

考点二:测量焦距方法1:平行光测焦距最小最亮的光斑即焦点所在位置例题1:将平行光正对凸透镜，移动光屏，直到光屏上形成一个最小最亮的光斑，如图所示，则该凸透镜的焦距为10.0cm。

方法2:二倍焦距法测焦距图像特殊点u=2f例题2:如图所示，小明根据实验记录，绘制了物体离凸透镜的距离u与实像到凸透镜的距离v之间的关系，则凸透镜的焦距为5cm。

特殊点P:u=v=2f=10cm f=5cm方法3:解不等式确定焦距范围根据题目信息，列出u或与f之间的关系，解不等式关键信息:u、v大小关系、成像特点不等式取值原则:例题3:当光屏、透镜以及烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像，由此判断该凸透镜的焦距8cm<f<10cm分析：由图可知:u=20cm，v=16cmu>v成倒立、缩小的实像同大取大同小取小例题4:物体从距凸透镜12cm 处移到距凸透镜18cm 处的过程中调整光屏的位置，总能在光屏上得到倒立、放大的像，则此时透镜的焦距9cm<f<12cmv>2f 2f >u>f由题可知:u 1=12cm ，u 2=18cm即:2f >u 1>f →2f >12>f →f <12，f >62f >u 2>f →2f >18>f →f <18，f >9考点三:透镜遮挡问题结论:透镜被遮挡一部分后，成像特点是:仍成完整的像，但像会变暗。

原因:遮住透镜只是减小了凸透镜的透光面积，并没有改变它的结构和球面性质，它的成像功能没有受到影响，所以仍可成完整的像。

凸透镜成像规律1. 总体思路：作图法研究凸透镜成像，关键掌握凸透镜的三条特殊光线：①通过光心的光线方向不变；②平行主轴的光线经凸透镜折射后通过焦点；③通过焦点的光线经凸透镜后平行于主轴。

2. 利用凸透镜的特殊光线作透镜成像光路画光路图的方法及步骤：①画凸透镜，主光轴，焦点和两倍焦点，光源。

②从光源上一点（一般是最上面或最下面的点），画平行于主光轴入射的光线，经过凸透镜后，过焦点射出。

③画这个点过光心的光线，则两条光线的交点是光源上这一点的像。

光源在一倍焦距内时，两条光线的反向延长线相交，不是实际的光线，应该用虚线表示，说明是虚像。

AB垂直于主轴，取从它射出的两条光线，经透镜折射后的交点A’，由于像A′B′仍垂直于主轴，便可画出AB的像。

①物体处于2倍焦距以内；②物体处于2倍焦距和1倍焦距之间；③物体处于焦点以内。

注意：从A点发出的其他光线（非特殊光线），经凸透镜后也应会聚于A′点。

3. 具体实验做法：在水平桌面上依次放蜡烛、凸透镜和光屏，并使它们在同一直线上，且它们的中心在同一高度，这样做的目的是使烛焰的像在光屏中间。

4. 凸透镜成像规律及应用说明：①当物距u减小时，像变大，像距变大。

像与物变化关系：成实像时，物近像远像变大，物远像近像变小；像和物同方向移动。

②1倍焦距分虚实：ｕ= f是成实像与虚像的分界点。

③2倍焦距分大小：ｕ=2 f是成放大像与缩小像的分界点。

④实像与虚像：由实际光线汇聚成的像，称为实像；反之称为虚像。

实像和虚像一种区分方法：实像都是倒立的，而虚像都是正立的。

5. 在实验中若发现无论光屏如何移动，均无法在光屏上得到像，原因有两个方面：①物体在焦点或焦点以内；②蜡烛、凸透镜和光屏不在同一高度。

6. 若在实验中用纸遮挡凸透镜一部分或凸透镜不小心损坏了一部分，则仍然成完整的像，只是像的亮度变暗一些。

分析：从物体同一点发出的无数成像光线（或反射的光线）通过凸透镜折射后最终都相交于该物体的像点上，光路如图所示。
