下载文档原格式
带你轻松识别20种材料彩色金相隔行如隔山，医生看内科行医，我们金属材料也有内科，金相就是我们金属材料的基因代码，就是金属的语言。
下面这张铁碳合金相图估计热处理生态圈99%的读者都接触过，这是大家开始了解金属材料的基础：今天带大家一起走进金属材料，看看我们平日里所相处的这些硬邦邦的铁疙瘩到底有怎样的内心世界。
下面展示的是20种材料的金相，有浸蚀方法、放大倍数，以及你们识别的显微组织。
定义：碳与合金元素溶解在γ-Fe中的固溶体，仍保持γ-Fe的面心立方晶格。
特征：奥氏体是一般钢在高温下的组织，其存在有一定的温度和成分范围。
有些淬火钢能使部分奥氏体保留到室温，这种奥氏体称残留奥氏体。
奥氏体一般由等轴状的多边形晶粒组成，晶粒内有孪晶。
在加热转变刚刚结束时的奥氏体晶粒比较细小，晶粒边界呈不规则的弧形。
经过一段时间加热或保温，晶粒将长大，晶粒边界可趋向平直化。
铁碳相图中奥氏体是高温相，存在于临界点A1温度以上，是珠光体逆共析转变而成。
当钢中加入足够多的扩大奥氏体相区的化学元素时，Ni,Mn等，则可使奥氏体稳定在室温，如奥氏体钢。
定义：碳与合金元素溶解在a-Fe中的固溶体特征：亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出。
定义：碳与铁形成的一种化合物。
特征：渗碳体不易受硝酸酒精溶液的腐蚀，在显微镜下呈白亮色，但受碱性苦味酸钠的腐蚀，在显微镜下呈黑色。
渗碳体的显微组织形态很多，在钢和铸铁中与其他相共存时呈片状、粒状、网状或板状。
在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状。
过共析钢冷却时沿Acm线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状，铁碳合金冷却到Ar1以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上或晶界处呈不连续薄片状。
定义：铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物。
特征：珠光体的片间距离取决于奥氏体分解时的过冷度。
1.铁素体组织金相图（工业纯铁）

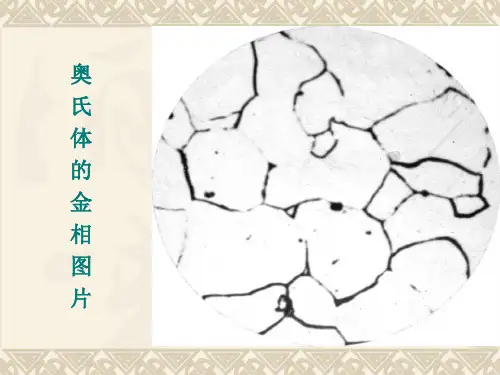

2.奥氏体组织金相图
3.渗碳体组织﹙过共晶白口铁组织金相图﹚
4.共析钢组织金相图
5.三次渗碳体金相图
6.共晶白口铁组织金相图
7.低碳板条状马氏体组织金相图﹙低倍图﹚
8.低碳板条状马氏体组织金相图﹙高倍图﹚
9.高碳针片状马氏体组织金相图
10.Fe--Fe3C相图
11.亚共析钢组织金相图
12.过共析钢组织金相图
13.亚共晶体白口铁组织金相图
14.上贝氏体组织金相图
15.下贝氏体组织金相图
16.珠光体金相图
17.莱氏体金相图
18.回火索氏体组织金相图
19.回火屈氏体组织金相图
20.回火马氏体组织金相图。
铁素体100×
珠光体500×球状珠光体500×珠光体+网状渗碳体500×
淬火马氏体500×片状马氏体500×
球状渗碳体500×
珠光体+铁素体200×
铁素体+马氏体500×屈氏体+马氏体500×屈氏体1000×索氏体1000×上贝氏体500×下贝氏体500×粒状贝氏体500×残余奥氏体500×
莱氏体500×魏氏组织500×过热魏氏组织体100×螺纹全脱碳50×螺纹渗碳100×螺纹脱碳100×
过热组织中的α相形态100×正常组织中的α相形态 100
×
双相不锈钢 200×
(浅蓝色是奥氏体,浅红色是铁素体)
枝晶生长
不锈钢中δ－Fe 显微组织 200×
彩涂板镀层结构
（照片中上部是彩涂层，中部是镀锌层，下部是钢带基体）
不锈钢的晶粒度组织100×
粒状贝氏体100×
球墨铸铁。
66张典型金相图片金相图谱说明1、工业纯铁-退火-白色等轴晶为F晶粒，黑色网络为晶粒之间的边界。
2、20钢-退火-F+P，白色晶粒为F，黑色块状为片P。
3、45钢-退火-F+P,白色晶粒为F，黑色块状为片状P。
4、65钢-退火-F+P，黑色基体为片状P，白色呈网络状分布的为F。
5、T8钢-退火-片状P。
6、T12钢-退火-黑白相间的层片状基体为P，晶界上的白色网络为Fe3Cll。
7、T12钢-退火-P+Fe3Cll,Fe3C染成黑色，P仍保留白色。
8、亚共晶生铁-铸态-P+Ld+Fe3Cll,斑点装基体为共晶Ld，黑色枝晶为P。
9、共晶生铁-铸态-共晶Ld是由P+Fe3Cll+Fe组成，P组织细小。
10、过共晶生铁-铸态-Fe3Cll+Ld,板条状是Fe3Cl,斑点状是Ld。
11、T8钢-正火态-S。
细层片状F与Fe3C的机械混合物。
12、T8钢-等温淬火-B上+M+A残。
B上是由成束的大致平行排列的条状F与分布在F条间的断续Fe3C组成的羽毛状组织。
13、T8钢-等温淬火-B下+M+A残。
B下是呈扁片状的过饱和F 与分布在F内的短针状Fe3C的两相混合物。
14、20钢-淬火-板条M。
15、T8钢-淬火-针状M+Ar。
高碳M呈针状，互成一定的角度。
16、45钢-正火-F+S。
白色条块状为F。
沿晶界析出；黑色块状为S。
17、45钢-860度水淬-860度水淬-中碳M。
M成板条和针状混合分布。
18、45钢-860度水淬低回火-回火中碳M。
19、45钢-860度水淬中温回火T。
回火T是从M分解出的F基体上分布极细粒状Fe3C的混合物组合。
20、45钢-860度水淬高温回火S。
回火S是F基体上分布细粒状Fe3C的混合物。
21、45钢-780度水淬-亚温淬火组合F+M。
M呈黑色，F为白色。
22、45钢-1100度水淬-水淬过热淬火组织M。
23、T12球化退火-球状P。
是F基体上分布颗粒状Fe3C。
白色为F基体，白色小颗粒为Fe3C。
带你轻松识别20种材料彩色金相隔行如隔山，医生看内科行医，我们金属材料也有内科，金相就是我们金属材料的基因代码，就是金属的语言。
下面这张铁碳合金相图估计热处理生态圈99%的读者都接触过，这是大家开始了解金属材料的基础：今天带大家一起走进金属材料，看看我们平日里所相处的这些硬邦邦的铁疙瘩到底有怎样的内心世界。
下面展示的是20种材料的金相，有浸蚀方法、放大倍数，以及你们识别的显微组织。
定义：碳与合金元素溶解在γ-Fe中的固溶体，仍保持γ-Fe的面心立方晶格。
特征：奥氏体是一般钢在高温下的组织，其存在有一定的温度和成分范围。
有些淬火钢能使部分奥氏体保留到室温，这种奥氏体称残留奥氏体。
奥氏体一般由等轴状的多边形晶粒组成，晶粒内有孪晶。
在加热转变刚刚结束时的奥氏体晶粒比较细小，晶粒边界呈不规则的弧形。
经过一段时间加热或保温，晶粒将长大，晶粒边界可趋向平直化。
铁碳相图中奥氏体是高温相，存在于临界点A1温度以上，是珠光体逆共析转变而成。
当钢中加入足够多的扩大奥氏体相区的化学元素时，Ni,Mn等，则可使奥氏体稳定在室温，如奥氏体钢。
定义：碳与合金元素溶解在a-Fe中的固溶体特征：亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出。
定义：碳与铁形成的一种化合物。
特征：渗碳体不易受硝酸酒精溶液的腐蚀，在显微镜下呈白亮色，但受碱性苦味酸钠的腐蚀，在显微镜下呈黑色。
渗碳体的显微组织形态很多，在钢和铸铁中与其他相共存时呈片状、粒状、网状或板状。
在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状。
过共析钢冷却时沿Acm线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状，铁碳合金冷却到Ar1以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上或晶界处呈不连续薄片状。
定义：铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物。
特征：珠光体的片间距离取决于奥氏体分解时的过冷度。
