供热基础知识培训解读

供热基础知识培训供热作为现代生活中不可或缺的一项基础设施，对我们的生活和工作起着重要的作用。

为了加强对供热系统的了解和掌握，提高供热管理水平，以下是关于供热基础知识的培训内容。

一、供热系统概述1.1 供热系统的定义及作用供热系统是指通过热水、蒸汽等方式将余热或专门热源供应给用户，以满足其生活、生产中的供热需求。

供热系统的主要作用是提供舒适的室内温度，改善生活和工作环境。

1.2 供热系统的组成供热系统由供热源、管网输送系统和热力站组成。

供热源可以是锅炉、燃气热水器等，管网输送系统负责将热能输送至用户，热力站则负责将高温热水分发至不同的用户。

二、供热源2.1 锅炉锅炉是供热系统中常用的热能转换设备，其通过燃烧能源产生热能。

常见的锅炉有燃煤锅炉、燃气锅炉和电锅炉等。

锅炉在工业和生活中被广泛应用，其热效率高低直接影响着供热系统的运行效果。

2.2 热泵热泵是一种利用电能驱动的热能转换设备，其通过制冷剂的循环运动，将低温热能转换为高温热能。

热泵具有高效节能的特点，在供热系统中逐渐得到应用。

三、管网输送系统3.1 管道材料供热系统中常见的管道材料有钢管、塑料管和玻璃钢管等。

不同的管道材料具有不同的特点和适用范围，在选择管道时需要根据具体情况进行合理选择。

3.2 管道布局供热系统的管道布局需要遵循一定的原则，如尽量减少管道的长度和弯头的数量，保持管道的坡度等。

合理的管道布局有助于提高供热系统的运行效率和稳定性。

四、热力站4.1 热力站的作用热力站是将供热系统中的高温热水分发至用户的集散地，其主要功能包括热水分发、水质调节和供热功率调节等。

热力站的设计和运行状态对供热系统的正常运行和用户供热质量有重要影响。

4.2 热力站的组成热力站包括主管道、换热设备、水泵和控制系统等组成部分。

主管道负责将高温热水输送至用户，换热设备用于将热水的热能传递给用户，水泵负责推动热水的流动，控制系统则对热力站的运行进行监控和控制。

五、供热系统的运行与管理5.1 运行参数的调整供热系统的运行参数包括供水温度、回水温度、压力和流量等。

供热工程知识点总结归纳一、供热工程基础知识1. 供热系统概述供热系统是指利用燃烧、电能或其他能源将热能转化为热水或蒸汽，通过管道输送至各用户的集中供热系统。

供热系统包括锅炉系统、换热器系统、管道系统、热力站系统等。

2. 供热方式常见的供热方式有集中供热和分户供热两种，集中供热是指通过热力站将热能集中供应给多个用户，而分户供热是指在每个用户处设立独立的采暖装置，自行供热。

3. 供热水质量要求供热水的质量直接影响着系统的运行效率和使用寿命，因此对供热水的质量有严格的要求，包括水质检测、水质处理、水质监测等方面。

二、供热工程设备1. 锅炉锅炉是供热系统中的核心设备，其作用是将能源转化为热能，供给热水或蒸汽。

锅炉的种类有燃煤锅炉、燃气锅炉、电锅炉等。

2. 热力站热力站是供热系统中的重要设备，其作用是将锅炉产生的热能通过热力泵、换热器等设备输送至用户，同时对供热水进行循环加热。

3. 换热器换热器是供热系统中的重要设备，其作用是将热能从热源输送至用户处，同时将用户产生的冷凝水的热能回收到供热系统中。

4. 泵泵是供热系统中的重要设备，其作用是将供热水进行循环输送至用户处，同时对供热系统进行水力平衡控制。

5. 控制阀控制阀是供热系统中的重要设备，其作用是对供热水的流量、温度进行调节控制，以保证系统的安全稳定运行。

三、供热管道1. 管道材料供热管道选用的材料需要具备良好的耐高温、耐压力、耐腐蚀等特性，常见的管道材料包括碳钢、不锈钢、塑料、玻璃钢等。

2. 管道安装供热管道的安装需要符合相关的施工标准，包括管道的走向、支吊架的设置、管道的连接方式等。

3. 管道维护供热管道的维护包括防腐保温、漏水检修、管道清洗等工作，以确保管道的安全稳定运行。

四、供热系统监控与管理1. 监控系统供热系统需要安装相应的监控设备，包括温度传感器、压力传感器、流量计等，以实时监测系统运行情况。

2. 系统管理供热系统的管理包括日常运行管理、维护保养管理、安全监督管理等，以确保系统的正常运行和安全稳定。

供暖基础知识点总结随着冬季的来临，供暖成为了人们生活中不可或缺的一部分。

但是，对于供暖的基础知识点，很多人可能并不清楚。

本文将总结供暖的基础知识点，帮助读者更好地了解和运用供暖系统。

一、热力学基础供暖系统的基础是热力学原理。

热力学是研究热与能量之间相互转化关系的科学。

在供暖系统中，我们需要了解以下几个热力学基础概念：1. 温度：温度是物体内部分子的平均热运动程度的度量，用摄氏度（℃）或华氏度（℉）表示。

2. 热量：热量是物体之间传递的能量，它与温度和物体的质量、材料等因素有关。

3. 热传导：热传导是物质内部热量传递的过程，热量会以分子间的碰撞传导到物体的其他部分。

4. 热辐射：热辐射是由物体表面发出的热能，无需通过介质媒介，如太阳辐射。

5. 热导率：热导率衡量了物质导热能力的大小，不同材料的热导率不同。

二、供暖系统类型供暖系统可以分为集中供暖和分户供暖两种类型。

以下是它们的特点和应用范围：1. 集中供暖：集中供暖是通过中央供热站向多个用户传输热能。

它一般适用于大型住宅小区、办公楼等建筑群体，具有供暖稳定、管理方便等特点。

2. 分户供暖：分户供暖是每户单独安装供暖设备，独立供热。

它适用于独立住宅、小面积公寓等单户或少数户数的建筑，用户可以根据需求进行温度控制。

三、常见供暖设备供暖系统中常见的设备包括锅炉、暖气片、散热器、地暖等，它们各具特点，满足不同场所和需求的供暖要求。

1. 锅炉：锅炉是供暖系统中热水或蒸汽的供应装置，根据燃料和热交换方式的不同，可以分为燃气锅炉、燃油锅炉、电锅炉等。

2. 暖气片：暖气片是一种传统的供暖设备，通过与锅炉连接并通过热传导方式升温，将热能传递给室内空气。

3. 散热器：散热器和暖气片相似，也是将锅炉产生的热量传递给室内空气，但散热器一般结构更加紧凑、外形更美观。

4. 地暖：地暖是通过在地板下铺设供热系统，使地板表面释放出热量。

地暖具有舒适均匀、不占用室内空间等优点。

四、供暖管道供暖系统中的管道用于输送热能，具有以下几种常见类型：1. 管道材料：供暖管道主要采用钢管、铜管、塑料管等材料，根据实际情况和需要选用不同材质的管道。

供热基础知识培训一、什么是供热系统供热系统是指将热能从发热源送至热用户的一套设备和管道系统。

它主要由热源、输热介质、输送设备、用户设备和控制系统组成。

二、热源种类1. 锅炉：常见的热源设备，根据燃料种类分为燃油锅炉、燃气锅炉和燃煤锅炉。

2. 热泵：通过利用地源、空气或水源来实现热能的提取和利用。

3.余热发电装置：利用工业生产过程中产生的余热来发电，同时将产生的热能供应给用户。

三、输热介质常用的输热介质有水、蒸汽和导热油。

水是最常见的输热介质，具有传热效果好、价格低廉的特点，广泛应用于供热系统中。

四、输送设备1.主要管道：负责将发热源产生的热能输送至用户处。

常见的管材有钢管、无缝钢管、塑料管等。

2.泵站设备：通过增压泵将热介质推动至用户处。

3.阀门：控制热介质的流量和温度。

4.换热设备：用于热能传递，包括换热器、换热站等。

五、用户设备用户设备用于接收和利用供热系统输送过来的热能，常见的包括散热器、辐射采暖器、热风机、地板采暖等。

六、控制系统控制系统主要用于监测和控制供热系统的运行状态，确保系统的安全稳定运行。

它主要包括温度传感器、压力传感器、流量计、计量表等设备。

七、供热系统的优势1. 提供舒适的室内温度：供热系统能够根据需要调节室内温度，提供舒适的居住环境。

2. 节约能源：供热系统可以通过多种方式回收能量，提高能源利用效率。

3. 方便管理和运维：供热系统可以实现自动化控制，方便管理和维护。

4. 环保节能：与传统的分散供暖方式相比，供热系统能够减少烟尘和废气的排放，更加环保。

八、供热系统运行注意事项1. 定期检查设备性能：对供热系统中的热源设备、管道和设备进行定期的检查和维护，确保其正常运行。

2. 合理调节温度：合理调整供热系统的温度，避免能源的浪费和过度消耗。

3. 加强安全措施：加装相应的安全阀、报警装置等设备，确保供热系统的运行安全。

4. 提高能源利用率：采用节能的输送设备和用户设备，提高供热系统的能源利用效率。

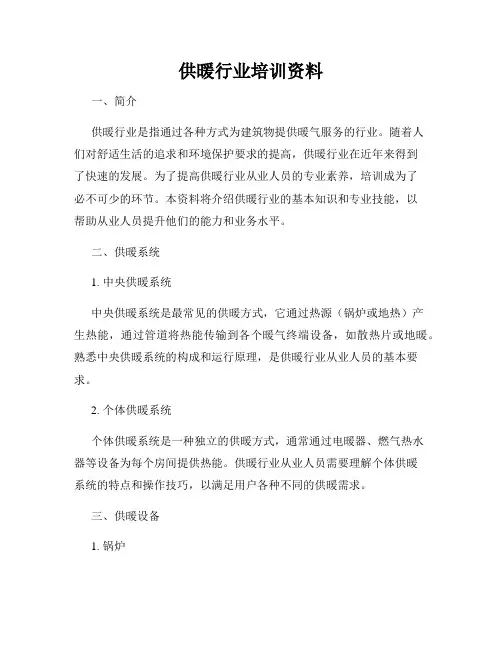

供暖行业培训资料一、简介供暖行业是指通过各种方式为建筑物提供暖气服务的行业。

随着人们对舒适生活的追求和环境保护要求的提高，供暖行业在近年来得到了快速的发展。

为了提高供暖行业从业人员的专业素养，培训成为了必不可少的环节。

本资料将介绍供暖行业的基本知识和专业技能，以帮助从业人员提升他们的能力和业务水平。

二、供暖系统1. 中央供暖系统中央供暖系统是最常见的供暖方式，它通过热源（锅炉或地热）产生热能，通过管道将热能传输到各个暖气终端设备，如散热片或地暖。

熟悉中央供暖系统的构成和运行原理，是供暖行业从业人员的基本要求。

2. 个体供暖系统个体供暖系统是一种独立的供暖方式，通常通过电暖器、燃气热水器等设备为每个房间提供热能。

供暖行业从业人员需要理解个体供暖系统的特点和操作技巧，以满足用户各种不同的供暖需求。

三、供暖设备1. 锅炉锅炉是供暖系统的核心设备，它将能源转化为热能，并通过热交换器将热能传递给供暖系统。

供暖行业从业人员需要了解各种类型的锅炉，如燃气锅炉、燃油锅炉和电锅炉，并能够正确操作和维护锅炉设备。

2. 散热片散热片是中央供暖系统中常用的暖气终端设备，它通过热量辐射和对流传递热能。

供暖行业从业人员需要了解散热片的种类、安装和维护方法，以确保供暖系统的正常运行和高效性能。

四、供暖管道供暖管道是将热能从锅炉传输到各个暖气终端设备的媒介，其质量和施工质量直接影响供暖系统的运行效果和安全性。

供暖行业从业人员需要了解管道材料、布局设计、安装技巧和维护方法，以确保供暖系统的稳定运行和长期可靠性。

五、安全与能效供暖行业要注重安全和能效，提供安全可靠的供暖服务，并以节能和环保为目标。

供暖行业从业人员需要了解相关的安全规范和能效标准，并掌握相应的操作和管理技能，以减少事故风险和提高能源利用效率。

六、总结供暖行业培训资料介绍了供暖行业的基本知识和专业技能，包括供暖系统、供暖设备、供暖管道以及安全与能效等方面。

对于供暖行业从业人员来说，掌握这些知识和技能是提升自身能力和业务水平的关键。

严格控制供热系统的排放物，确 保符合国家和地方的相关环保标
准。
推广使用清洁能源和高效节能技 术，降低供热系统的能耗和排放
。
节能减排与绿色供热
提倡绿色供热，推动供热系统 的节能减排工作。
采用先进的节能技术和设备， 提高供热系统的能效和减排效 果。
加强能源管理和监测，合理调 配供热资源，实现能源的优化 利用。
02
供热设备与设施
热源设备
热源设备概述
热源设备是供热系统中的主要设 备，用于产生热水或蒸汽，满足
用户需求。
常见热源设备
常见的热源设备包括燃煤锅炉、燃 气锅炉、燃油锅炉、电锅炉等。
热源设备的选择
选择合适的热源设备需要考虑能源 价格、环保要求、供热需求等因素 。
热网与管路
热网与管路概述
热网与管路的维护与保养
供热基础知识培训课件
目录
• 供热系统概述 • 供热设备与设施 • 供热能源与燃料 • 供热安全与环保 • 供热系统维护与管理 • 供热系统设计与优化
01
供热系统概述
供热系统的定义与组成
总结词
供热系统是指通过某种方式将热能从热源传递给用户，以满足其采暖、热水等需求的系 统。
详细描述
供热系统由热源、管网、换热站和末端装置等部分组成。热源是指提供热能的设备，如 锅炉房、热电站等；管网是连接热源和用户的管道系统；换热站是将热源的热能传递给 水，再通过水泵输送到用户端的设备；末端装置是指直接与用户连接的散热器、地暖等
设备。
供热系统的分类
总结词
供热系统可以根据不同的分类标准进行分类，如按热媒种类、供热范围、供热方 式等。
详细描述
按热媒种类，供热系统可分为热水供热系统和蒸汽供热系统；按供热范围，可分 为区域供热系统和集中供热系统；按供热方式，可分为直接供热系统和间接供热 系统。此外，还有分散式供热系统和集中式供热系统等分类方式。

供热基础知识供热是指通过各种方式将热能输送到建筑物内部，为人们提供温暖的生活和工作环境的过程。

本文将介绍一些关于供热的基础知识，帮助读者更好地理解供热系统的运作原理和相关概念。

一、供热系统的组成供热系统主要由供热设备、输送设备和终端设备三部分组成。

1. 供热设备供热设备是供热系统的核心部分，包括锅炉、热交换器、热泵等。

锅炉是最常见的供热设备，通过燃烧燃料产生热能。

热交换器主要用于在介质之间传递热量，常见的热交换器有散热器、换热器等。

热泵则利用空气、水源或地热等能源将低温热能转化为高温热能。

2. 输送设备输送设备包括供水管道、输水泵、输热管道等。

供水管道将热介质输送到各个建筑物内部，输水泵负责提供输送介质的压力，输热管道将热能传输到终端设备。

3. 终端设备终端设备是供热系统最接近用户的部分，包括散热器、换热器等。

散热器是最常见的终端设备，通过与热介质接触，将热能散发到建筑物内部。

二、供热方式的分类供热方式主要分为集中供热和分散供热两种形式。

1. 集中供热集中供热是指将热能集中供应给多个建筑物，常见的形式包括热电联供和热水供应。

热电联供是将发电厂产生的余热利用起来，通过锅炉将烟气中的热能转化为热水供应给周边建筑物。

热水供应则是通过集中供热站将热能输送到热交换器，再将热水供应给建筑物。

2. 分散供热分散供热是指每个建筑物单独设立供热设备，通过自身供热系统提供热能。

这种方式灵活性较高，但效率较低，通常适用于小型建筑物或区域。

三、供热系统的热量计量为了确保供热系统的稳定运行和合理使用热能资源，热量计量是非常重要的。

常见的热量计量方法有全站计量和分户计量两种。

1. 全站计量全站计量是指通过在供热主管道上安装热量计，测量主要热源的热量输出情况。

这种方式适用于集中供热系统，可以对供热站整体的热量消耗进行监测和管理。

2. 分户计量分户计量是指在各个建筑物内安装热量计量仪，对每户的热量消耗进行独立计量。

这种方式适用于分散供热系统，可以实现不同建筑物之间的热量分配和费用结算。

开启或关闭行程相对较短，而且具有非常 是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴
可靠的切断功能，又由于阀座通口的变化 旋转来达到开启与关闭的一种阀，阀门可用于
与阀瓣的行程成正比例关系，非常适合于 控制空气、水、蒸汽、等各种类型流体的流动
对流量的调节。因此，这种类型的阀门非 。主要起切断和节流作用。蝶阀启闭件是一个
优点：节能节材、环保、轻质高强、耐腐 蚀、内壁光滑不结垢、施工和维修简便、使 用寿命长等优点。
缺点：阳光下易老化。 介质温度：≤95℃ 连接方式：承插热熔连接 规格：用公称外径表示 常用颜色：主要有，白色、灰色、绿色和 咖喱色，主要是添加PP-R管的色母料不同造 成的。（一般建议购买白色的PPR管。） 安装工具：包括热熔工具和切割工具，热 熔接工具的加热功率选择：通常是700-800W 为≤63mm外径的管材；1200-1500W为管外径 ≥75mm的管材，熔接温度260－290℃。
注意：
强度试验压力应为1.5倍的设计压力，且不得低于0.06MPa； 严密性试验压力应为1.25倍的设计压力，且不得低于0.06MPa；
项目 强度试验
严密性 试验
压力试验方法和合格判定
试验方法和合格判定
升压到试验压力，稳压lOmin无渗漏、无 压降后降至设计压力，稳压30min无渗漏、 无压降为合格
2、井室内作业开始前，必须使用有害 气体检测仪对井室检测。井室内作业需 要照明时，禁止使用明火照明，应使用 便携式防爆灯。
3、在井室内作业时，电源、供电线路及用电 设备必须经过检查合格后方能使用，且使用时 必须有专人监管。井室内若积水太多，无法工 作，应用水泵抽水后再进行作业，作业时水泵 应断电。
7、打压要求：30分钟压降0.05MPa为合格。当管网失水严重，发现漏水、爆管 等现象，立即停止打压，通知相关部门或人员进行检查维修；

燃气供热培训燃气供热是一种常见的供暖方式，它以燃气为燃料，通过燃烧产生的热量来供应室内的热水和暖气。

为了确保燃气供热的安全和高效运行，需要进行相关的培训。

一、燃气供热的基本原理燃气供热的基本原理是通过燃烧产生的热量进行供暖。

燃气燃烧产生的热量通过燃气锅炉或燃气热水器传递给室内的暖气片或热水管道，从而使室内温暖起来。

燃气供热系统通常由燃气管道、燃气锅炉或燃气热水器、热水管道和暖气片等组成。

二、燃气供热系统的安全性培训燃气供热系统的安全性培训是非常重要的，它主要包括以下内容：1. 燃气阀门和管道的安全使用：培训人员需要掌握燃气阀门的使用方法，了解燃气管道的安装和维护要点，以保证燃气的安全运行。

2. 燃气锅炉或燃气热水器的操作和维护：培训人员需要了解燃气锅炉或燃气热水器的操作原理和维护方法，包括点火、关火、调节温度等，以确保设备的正常运行。

3. 室内燃气泄漏的处理：培训人员需要学会判断燃气泄漏的迹象，并学会正确处理燃气泄漏事故，包括及时关闭燃气阀门、开启门窗通风、报警求助等。

4. 燃气供热系统的安全检查：培训人员需要学会对燃气供热系统进行定期的安全检查，包括燃气阀门、管道、燃气锅炉或燃气热水器等的检查，以确保系统的安全运行。

三、燃气供热系统的效率提升培训除了安全性培训外，燃气供热系统的效率提升培训也是很重要的，它主要包括以下内容：1. 燃气锅炉或燃气热水器的调节和优化：培训人员需要了解燃气锅炉或燃气热水器的调节原理和优化方法，包括控制燃气的供应量、调节温度等，以提高设备的热效率。

2. 燃气供热系统的节能措施：培训人员需要学会采取有效的节能措施，包括合理使用室内暖气设备、优化供热时间、加强室内保温等，以减少能源的消耗。

3. 燃气供热系统的维护保养：培训人员需要了解燃气供热系统的常见故障和维护方法，包括清洗燃气锅炉或燃气热水器、检查燃气管道等，以保证系统的正常运行和延长设备的使用寿命。

四、燃气供热系统的应急处理培训燃气供热系统的应急处理培训是为了应对突发情况，保证系统的安全和稳定运行。

供热知识培训供热是指通过集中供热系统，向建筑物或区域提供热能，以满足人们的生活和生产需求。

随着城市的不断发展，供热系统在人们生活中的重要性日益突显。

为了更好地了解供热系统的运作原理和优化管理方法，接下来将进行一次供热知识培训。

一、供热系统的基本原理供热系统由供热源、热力站、供热管网和用户终端组成。

供热源一般采用燃煤、燃气锅炉、余热发电、地热等方式提供热能。

热力站对热能进行调节和分配，将热能通过供热管网传输到用户终端，供用户使用。

二、供热系统的运行方式供热系统可以采用集中供热和分户供热两种方式。

集中供热将热能集中供应给整个小区或区域，由统一的供热单位进行热能调控；而分户供热则是将热能直接供应给每个用户，用户可根据自身需求进行热能控制。

三、供热系统的管网布局供热管网的布局对系统的热损失和热平衡有着重要影响。

合理的管网布局能够减少热能损失，提高热能利用效率。

常见的供热管网布局有单环式、双环式、网式、梅花式等，不同的布局适用于不同的场景。

四、供热系统的热力站热力站作为供热系统的核心组成部分，起到调节热能、分配热能和维持热平衡的作用。

热力站的主要设备包括换热器、泵、阀门、仪表等，通过对热能流向的调节，保证热能平衡和供热质量。

五、供热系统的优化管理为了提高供热系统的运行效率和用户满意度，对供热系统进行优化管理是必不可少的。

优化管理包括监测管网热力参数、采取节能措施、定期维护设备等。

通过合理管理，能够减少能源消耗、降低二氧化碳排放，促进可持续发展。

六、供热系统的常见问题及解决方法在供热系统的运行过程中，常常会遇到一些问题，如管网漏水、热力站故障、热能不均衡等。

对于这些问题，我们可以采取一些应急措施，如加强管网检修、设备维保等，以确保供热系统的正常运行。

七、供热系统的未来发展趋势随着科技的不断进步和人们对能源利用效率要求的提高，供热系统也在不断发展。

未来，供热系统将朝着智能化、绿色化和可持续发展的方向发展，如利用新能源替代传统能源、推广智能温控技术等。

蒸汽供暖及其特点
蒸汽供暖通过蒸汽传递热能，适用于大型建筑物，具有高效率和可靠性。
热水供暖及其特点
热水供暖通过热水循环进行供热，适用于中小型建筑物，具有灵活性和节能 优势。
热电联产和供热
热电联产将电力和热能一起生产，通过供热和供电联动提高能源利用效率。
集中供热和分户供热的比较
集中供热将热能集中供应给整个社区，而分户供热则将热能供应到每一户居 民。
供热不仅提供温暖和舒适的室内环境，还促进健康、增加生产力，并推动城 市的可持续发展。
怎样评价供热的质量
供热质量可以通过供热能效、温度稳定性、舒适性和环境影响等方面进行评 价。
Байду номын сангаас
供热的分类
供热可以根据传热介质、供热方式和供热范围等进行分类，包括地热供暖、蒸汽供暖和热水供暖。
地热供暖及其特点
地热供暖利用地下热能进行供热，具有稳定的供热温度和较低的能耗。
利用可再生能源进行供热
可再生能源如太阳能和地热能可以用于供热，减少对传统能源的依赖，降低环境影响。
供热系统的概述
供热系统包括供热介质、供热设备、供热管道和控制系统，通过有序运行实现供热。
供热系统的组成
供热系统由锅炉、热交换器、循环泵、管道、阀门和控制系统等组成，各部 件协同工作实现供热。
供热系统的原理
供热管道系统
供热管道系统用于输送热能，包括供水管道、回水管道和分支管道，确保热能的传递和平衡。
供热设备的分类
供热设备可以根据热源类型、热传递方式和功率大小进行分类。
锅炉和热交换器的原理
锅炉是将燃料燃烧产生热能的设备，而热交换器是用于热能传递的核心部件。
锅炉和热交换器的常见故障及 维护
锅炉和热交换器可能出现的故障包括泄漏、堵塞和腐蚀，需要定期维护和检 修。

确保供热系统的稳定运行
监测和调整供热系统的参 数
处理供热系统的故障和问 题
提高供热系统的效率和节 能效果
确保供热系统的安全和环 保
提供优质的供热服务，满 足用户需求
供热系统的节能减排措施
提高热源效 率：采用高 效锅炉、热 泵等设备， 提高热源效
率
优化管网设 计：合理设 计管网布局， 减少热损失
加强保温措 施：对供热 管道、设备 进行保温处 理，减少热
太阳能： 清洁、可 再生，但 受天气影 响较大
地热：清 洁、可再 生，但受 地域限制 较大
热媒的选择和输送
热媒类型：蒸汽、热水、热油等
热媒选择原则：经济性、安全性、环保性
热媒输送方式：管道输送、直接输送、间 接输送等
热媒输送系统：热源、热媒、热用户、热 网等
热媒输送过程中的问题：热损失、压力损 失、流量损失等
基本原理： 通过热源产 生热能，通 过热媒传输 到用户端， 实现热量的 传递和交换。
流程：热源 产生热能→ 热媒传输→ 用户端接收 热量→热量 交换→用户 端使用热量。
热源：包括 锅炉、热泵、 太阳能等。
热媒：包括 热水、蒸汽、
热油等。
用户端：包 括住宅、商 业、工业等 各类建筑。
热量交换： 包括散热器、 地暖、风机 盘管等设备。
热用户：使用热能的终端用户，如住宅、办公楼等。
供热系统的分类和特点
按照热源分类：燃煤供热系统、燃气供热系统、电供热系统等 按照热媒分类：热水供热系统、蒸汽供热系统、热风供热系统等 按照供热方式分类：集中供热系统、分散供热系统等 特点：节能环保、安全可靠、经济高效、智能化控制等
供热系统的基本原理和流程
供热系统概述 热网和换热站 供热安全与环保

谢 谢！
（6）工程现场验收：工程现场验收前，生技部负责提供该 工程的设计图纸及设计变更；在现场验收时，生技部着重针 对是否按图施工、施工是否符合标日，生技部要将全年度最终完善的图纸 转交档案室。
二、集中供热 基础理论
1、集中供热系统的组成 ＊集中供热系统是由热源、热网和热用户三部分组成的。 ＊必须选择与热用户要求相适宜的供热系统形式及其管网与 热用户的连接方式。
㈧换热站地面刷2MM厚涂绿色环氧砂浆地坪，环氧地坪 施工的基面一般应符合GB50212-91中规定，基层指标应符合
三、标准站建设要求
如下规定：干燥、平整、不起砂，坡向排水沟，同时基 层表面不能潮湿和油污，油、油漆残迹、化学品及水泥浮浆 等，都应被清除。基层强度应大于21.0Mpa，含水率应小于 8%，地面平整度应小于2mm/M，表面要求坚硬、平整、不得 有脱层、裂缝、油污、油漆残迹、化学品、水泥浮浆、坑洞 及起砂等现象，并应做断水处理。 2、电气设施、线路及水源等要求
三、标准站建设要求
扇保证通风，并设40CM高门挡，值班室内需设有风扇、 取暖设施，屋顶防水良好不漏不渗。
㈢换热站中的设备摆放应按照设计图纸要求，其中水泵 应选择格兰富或威乐品牌，电动阀应选择西门子或者丹佛斯 品牌，另外应设置软化水设备。
㈣管道及设备全部安装完毕后，管道保温应采用2层2cm 厚的橡塑海绵，管道外保护层应选用不小于0.35mm厚的灰白 色彩钢板，保证保护层平整、完好，法兰、阀门、仪表处要 处理美观，并方便维护维修。
㈠标准站站房必须设在地上，并严格按照“换热站施工 图”进行施工，确保换热站地面不发生沉降等其他问题。
㈡换热站的使用面积必须能够满足安装机组及相关设施， 净高不低于4米（不含房梁），换热站内应设有设备间、配 电间和值班室，换热站加装防盗门，门的通过尺寸应为高 2.5米、宽3米，开向应为从设备间向外开；设备间和值班室 需设置一定数量的窗户并应设置防盗网，配电室需设置排风

14
结束语
•谢谢！
15
宽1.2米，单侧单排上下布置）、半通行地 沟（最小净断面高1.4米x宽0.7米，单侧单 排上下布置）、不通行地沟（最小净断面 高0.5米x宽0.8米，单排水平布置） • 3、架空（一般在地下室布置，贴顶）
• 管网保温形式
• 1、直埋（预制直埋保温管=高密度聚乙烯 7
热Hale Waihona Puke 户• 用户采暖形式 • 1、散热器（暖气片） • 2、地暖 • 3、空调系统 • 散热器与地暖的供暖系统 • 1、单管串联（规范要求楼高不高于20米，
程。 • 3、二次循环泵，15℃温差的用户（散热器），每平方米建筑需要
3Kg/h的循环水。 • 10℃温差的用户（地暖、空调），每平方米建筑需要4.5Kg/h的循环
水。 • 扬程与供暖半径有关：例如：供暖半径500米（热源到最远建筑的管
线长度），循环泵扬程：锅炉房内部损失+外网损失+用户端损失+3-5 米余量=12+10+5+4=31米。
• 原因：管网供热半径过大，且出在最不利 末端，需加大流量满足供暖需求。
• 弊病：影响相邻建筑正常供暖。
• 2、万泉新新家园、山水蓝维小区生活热水 系统全改为储热水箱的形式
• 原因：板换不能满足用水高峰期需求量。
• 3、信息学院锅炉房分时分区设计
• 将教学区与宿舍区、家属区分时分区供暖。
• 4、清景园小区底商不热
不然会产生垂直失调的问题） • 2、分户采暖热水系统（规范要求一般楼高
不超过40米，主要与循环泵承压能力有关）8
3、供暖系统主要设备功能及作 用
• 1、锅炉 • 功能：热源。 • 2、循环泵 • 功能：循环作用，个别系统循环泵要客服

供热基础知识目录1. 供热系统概述 (2)1.1 供热系统的定义与作用 (3)1.2 供热系统的分类 (4)1.3 供热系统的构成要素 (5)2. 热源设备 (5)2.1 燃煤锅炉 (6)2.2 燃气锅炉 (7)2.3 电锅炉 (9)2.4 工业余热回收设备 (10)2.5 其他热源设备 (11)3. 热力管网 (12)3.1 热力管网的构成 (14)3.2 热力管网的设计原则 (15)3.3 热力管网的运行维护 (16)4. 换热设备 (17)4.1 换热器的基本原理 (19)4.2 换热器的种类及特点 (19)4.3 换热器的选型与计算 (21)5. 供热调节与管理 (22)5.1 供热系统的调节方法 (23)5.2 供热系统的管理措施 (24)5.3 供热系统的节能技术 (26)6. 供热工程实践 (27)6.1 供热工程建设流程 (29)6.2 供热工程施工技术 (30)6.3 供热工程质量控制 (32)7. 供热环境保护与安全 (34)7.1 供热对环境的影响及治理 (35)7.2 供热安全生产管理 (36)8. 供热政策法规与标准 (37)8.1 我国供热相关的法律法规 (39)8.2 供热行业的标准与规范 (40)1. 供热系统概述供热系统是现代化城市基础设施的重要组成部分，主要用于在寒冷季节为建筑物内部提供所需热量，以保持舒适的室内温度和湿度环境。

供热系统的主要任务是将热能通过一系列设备和管道从热源传输到各个用户终端，确保用户享受到稳定、高效的热能供应。

供热系统的构成：供热系统主要由热源、热网和用户端三部分构成。

热源是系统的起始点，负责产生热量；热网负责将热量从热源传输到用户端；用户端则包括建筑物内的散热器、地暖等设备，用于将热量释放到室内。

供热方式分类：根据热源和传输方式的不同，供热方式可分为集中供热、分散供热和局部供热等。

集中供热是目前城市中的主要供热方式，具有效率高、污染小等优点；分散供热和局部供热则在一些特定场景或地区使用，如小型住宅、工业区等。

输送管道是供热系统中不可或缺的组成部分，其材料、设 计和安装方式对供热系统的性能和寿命具有重要影响。为 了确保热能的稳定传输，输送管道需要具备耐高温、耐腐 蚀和良好的保温性能等特点。
散热设备
散热设备：是指将热能转换成热量的设备，例如散热器、地暖等。
散热设备是供热系统的终端部分，负责将热能释放到室内空间，提高室内温度。 散热设备的性能和设计应充分考虑室内环境和用户需求，以确保提供舒适、高效 的供暖效果。
供热系统基础知识培训
$number {01}
目录
• 供热系统概述 • 供热系统的设备与部件 • 供热系统的运行与维护 • 供热系统的能效与环保 • 供热系统的安全与规范
01
供热系统概述
供热系统的定义与组成
总结词
供热系统是指通过某种方式将热能从热源传递给用户，以满足其采暖、热水等需求的系 统。
详细描述
检查更换易损件
定期检查供热系统的易损件，如阀门、密封圈等，及时更换损坏的部件。
润滑保养
定期对供热系统的运动部件进行润滑保养，减少磨损，延长使用寿命。
常见故障与排除方法
管道漏水
发现管道漏水时，应立即关闭相 应的阀门，及时修复破损部位。
温度不达标
检查供热系统的温度是否正常，如 果温度不达标，应调整温Байду номын сангаас设定值 或检查是否有堵塞、结垢等问题。
节能技术
热泵技术
利用热泵将低位热源转化 为高位热能，提高能源利 用效率。
智能控制
采用智能控制系统，根据 实际需求自动调节供热量 ，避免能源浪费。
余热回收
回收供热系统中的余热， 用于其他用途，提高能源 利用效率。
环保要求与排放控制
环保标准
