电工技术：三相异步电动机的铭牌数据

电工技术：三相异步电动机的铭牌数据


Y系列三相异步电动机
二、三相异步电动机主要系列介绍
YR系列：“YR”,汉字意义代表“异绕”，指绕线转子三相异步电动机。
高压绕线转子异步电机 一般用途绕线转子异步电机 起重用隔爆型绕线转子异步电机
二、三相异步电动机主要系列介绍
YD系列：变极多速三相异步电动机。“YD”,汉字意义代表“异多”。
变极多速三相异步电动机
（5）额定电压 UN UN = 380V →定子三相绕组应施加的线电压
2.额定参数
（6） 额定功率 PN PN = 3kW →转子轴上输出的机械功率
PN 3U N I N COS N 电机的效率一般在=72－93
（7） 额定功率因数cosN ％
额定负载时一般为0.7-0.9，空载时约为0.2-0.3。实际中应选择合适容 量的电机，防止“大马”拉“小车”的现象。 （8） 绝缘等级
三相异步电动机的铭牌数据
一、铭牌
铭牌上标有电动机的型号、绕组的联结方式、额定值等，这是正确使用电机
的依据。 额定值：正常运行时的主要数据指标。 绕组联结方式：△接法或者Y接法。 型 号 电 压 转 速 Y132S－6 380 V 960r/min 三相异步电动机 功 率 3 kW 电 流 7.2 A 功率因数 0.76 频 率 50Hz 联 结 Y 绝缘等级 B
指电机绝缘材料能够承受的极限温度等级，分为A、E、B、F、H、C 六级，A级最低105ºC，C级最高大于180ºC。
二、三相异步电动机主要系列介绍
Y系列：“Y”,汉字意义代表“异”,指一般用途小型笼型转子三相异步电动机。
额定电压为380 V，功率为5.5～132 kW，3 kW及以下为星形（Y）联接，4 kW及以上为三角形（△）联接。目前发展成 Y2、Y3系列。
电机铭牌介绍PPT课件

电机铭牌介绍PPT课件

目录
电机铭牌 参数说明
Proprietary and confidential — do not distribute © 2015 Abbott Laboratories
June 4, 2024
1
电机铭牌
➢ 固定在电机上向用户提供厂家商标识别、产品参数铭记等信息的标牌。
铭牌主要用来记载生产厂家及额定工作情况下的一些技术数据，以供正 确使用而不致损坏设备。
June 4, 2024
15
END
Proprietary and confidential — do not distribute © 2015 Abbott Laboratories
June 4, 2024
16
提高功率因数的方法主要有两种：一是改善自然功率因数，减少用电设备对 无用功的需要，二是采用无功补偿，在用电设备处设置能够提供无功电力的 设备，使无功功率就地得到补偿
。
Proprietary and confidential — do not distribute © 2015 Abbott Laboratories
电流： 在额定条件（电压）下，电气设备的长期连续工作时允许电流
三相电动机的额定电流指的是电机电源引入线的线电流，对于星型接法 的电动机，线电流就等于相电流，对于三角形接法的电动机，线电流等于根 号3倍的相电流。
额定电流计算公式：Ie=P/（√3U*η*COSφ） P--电动机额定功率 U--电动机线电压 η--电动机满载时效率 COSφ---电动机满载时功率因数
Proprietary and confidential — do not distribute © 2015 Abbott Laboratories
铭牌的制作.ppt

铭牌的制作.ppt


国产电机型号一般采用大写的英文的汉语拼音字母的阿 拉伯数字表示，其格式为：第一部分用大写的拼音字母 表示产品代号，第二部分用阿拉伯数字表示设计序号， 第三部分用阿拉伯数字表示机座代号，第四部分用阿拉 伯数字表示电枢铁心长度代号。
铭牌分类
铭牌分凹凸铭牌和平面铭牌。 a.普通凹凸铭牌: 凹部填的油漆是硝基漆。涂漆的方法是将铭牌
铭牌的制作
目录
1. 铭牌定义 2. 铭牌分类 3. 铭牌制作工艺
铭牌
产品投放市数铭记等信息的铭牌。铭牌又称标牌，铭牌主要用来记载生产厂家 及额定工作情况下的一些技术数据，以供正确使用而不致损坏设备。制 作铭牌的材料有金属类和非金属类之分别：金属类有锌合金、铜、 铁、 铝、 不锈钢等,但是主要用铝生产比较多,因为加工出来的铭牌效果相对 要高档,经久耐用,不生锈.非金属类有塑料、亚克力有机板、PVC、PC、 纸等。
印刷胶粘剂 层
印刷覆盖层

型式与尺寸
铭牌形状
矩形(含正方形) 圆形 椭圆形 扇形 三角形
代号
J Y T Sh S
引用标准
GB 730 GB 2423.3
GB 2828 GB 3100 GB 8013 GB/T 12967.2
耐光和耐气候色牢度蓝色羊毛标准 电工电子产品基本环境试验规程 试验Ca：恒定湿热试验方法
逐批检查计数抽样程序及抽样表(适用于连续批的检查) 国际单位制及其应用 铝及铝合金阳极氧化 阳极氧化膜的总规范 铝及铝合金阳极氧化 用轮式磨损试验仪测定阳极氧化膜的耐磨性和磨损 系数
正面全部喷漆，然后再将字体或图案部分的漆去除，裸露出金属 字面或图案线条。
b.平面铭牌:
主要是用铝合金材料制做，其面上的颜色并非油漆， 而是通过阳极氧化后，染上去的颜色，根据工艺方法不同，可以 是单色的，也可以是2-3种颜色的。
电机铭牌介绍课件

电机铭牌介绍课件


优化电机运行工况
根据实际需求调整电机运行工况，避免过载 或轻载运行，以降低能耗。
采用变频器控制
对于需要调速的电机，可以采用变频器进行 控制，实现电机节能运行。
05 电机铭牌的解读 和应用
如何解读电机铭牌
电机型号
了解电机的型号、规格和用途，如Y系列电 机用于一般机械传动。
额定功率
了解电机的额定功率，根据实际需求选择合 适的电机。
能效等级
能效等级
电机铭牌上通常会标注能效等级，用以表示电机的能源利用效率。等级越高，电机的能 源利用效率越高，通常效率范围在0.8-1.0之间。
等级分类
能效等级一般分为一级能效、二级能效、三级能效等，不同等级的电机在价格、性能和 节能效果等方面存在差异。
能效测试方法和标准
测试方法
电机能效的测试方法主要包括输入-输出法 、功率-效率法等，通过测量电机的输入功 率和输出功率来计算电机的能效。
标准
电机能效的标准通常根据国家和地区的能效 法规制定，不同国家和地区的标准可能存在 差异。我国电机能效标准为GB19157-2003 《中小型三相异步电动机能效限定值及能效 等级》。
能效改进措施和建议
选用高效电机
在设备选型时，应优先选用高效电机，以提 高能源利用效率。
定期维护和保养
对电机进行定期维护和保养，保持电机的良 好运行状态，提高能效。
THANKS
感谢观看
效率是指电机输出功率与输入功率之比，效 率越高，说明电机的能量转换效率越好。功 率因数是指电机的输入有功功率与视在功率 之比，功率因数越高，说明电机的功率利用 率越高。温升是指电机在工作过程中，由于 损耗产生的热量使电机温度升高的程度，温
升过高会影响电机的性能和使用寿命。
三相异步电动机的铭牌数据.

三相异步电动机的铭牌数据.


电源线电压为380V时应接成Y形； 电源线电压为220V时应接成△形。 无论采用哪种接法，相绕组承受的电压应相等。
※第9章第3节 三相异步电动机的铭牌数据
※
7、防护等级 表示电动机外壳防止异物和水进入电动机内部的等级，如IP44。
8、绝缘等级与温升 绝缘等级表示电动机所用绝缘材料的耐热等级。 温升表示电动机发热时允许升高的温度。
9、工作方式 也称定额，指运行持续的时间。分为连续运行、短时运行、断续运行
三种。
※第9章第3节 三相异步电动机的铭牌数据
※
三相异步电动机
型号 Y132S2-2
电压 380V 接法
△
功率
7.5kW
电流 15A 工作方式 连续
转速 2900r/min 功率因数 0.88
温升
80℃
频率
50Hz
绝缘等级 B
文字母组成。
产品代号，表示异步电动机 机座中心高度（180mm）
Y 180 M 2—4
磁极数（4极）
铁芯长度代号，表示2号铁芯长度 机座类型，中机座 （L为长机座，S为短机座）
※第9章第3节 三相异步电动机的铭牌数据
※
二、额定值
1、额指定电功动率机在额P定N工作状态下运行时，轴上输出的机械功率，单位为W或
第9章 三相异步电动机的基本结构及知识
➢ 第1节 三相异步电动机的基本工作原理 ➢ 第2节 三相异步电动机的结构 ➢ 第3节 三相异步电动机的铭牌数据
※第9章第3节 三相异步电动机的铭牌数据
※
※第9章第3节 三相异步电动机的铭牌数据 Nhomakorabea※
一、型号 我国电机型号一般采用大写印刷体的汉语拼音字母和阿拉伯数字、英
三相异步电动机的铭牌和技术数据

三相异步电动机的铭牌和技术数据


例如： Y 80 M－4
磁极数( 极对数 p = 2 ) 机座长度代号
机座中心高（mm）
三相异步电动机
（S-短机座；M-中机座；L-长机座）
一、型号
异步电动机产品名称系列代号
产品名称 异步电动机
新代号 Y
绕线式异步电动机
YR
防爆型异步电动机
YB
高起动转矩异步电动机 YQ
汉字意义 异 异绕 异爆 异起
六、功率因数
三相异步电动机的功率因数较低，在额定 负载时约为 0.7 ~ 0.9。空载时功率因数很低，只 有 0.2 ~ 0.3。额定负载时，功率因数最高。
cos
选择容量合适的电机， 防止出现 “大马拉小车” 的现象。
O
PN
P2
七、额定频率
fN 50Hz
八、额定转速
电机在额定电压、额定负载下运行时的转速。
绝缘等级及极限工作温度
绝缘等 级
A
E
B
F
H
C
极限工 作温度 105 120 130 155 180 >180 （。C)
表中极限工作温度是指电动机运行时绝缘材料的最 高允许温度。
十、定额（工作方式）
工作方式即电动机的运行方式。按负载持 续时间的不同分成三种工作方式： 连续工作制: 代号S1 短时工作制: 代号S2 断续周期工作制: 代号S3
P1 3UNINcos
P2 P1
PN 3UNIN cos
五、电流
电动机在额定运行时定子绕组的线电流值。
例如： Y / 6.73 / 11.64 A 表示Y联结下电机 的线电流为 6.73A； 联结下线电流为 11.64A。 两种接法下相电流均为 6.73A。
4.1.2 三相异步电动机的铭牌要点

4.1.2 三相异步电动机的铭牌要点

额定功率指的是电动机输 出的机械功率。
三相异步电动机的定子绕组定运行情况下的定子线电压、 线电流的数值。 额定转速指的是电动机转子的 转速n 。
三相定子绕组由机壳外面的 接线盒引出，如图示：
Y形接线 Δ形接线

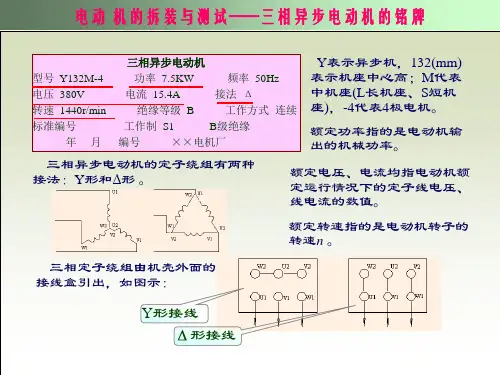

电动 机的拆装与测试——三相异步电动机的铭牌 三相异步电动机
电动 机的拆装与测试——三相异步电动机的铭牌 （四）额定电流 指额定运行时定子绕组的线电流值。 额定电流：定子绕组在指定接法下的线电流。 如：
/ 11.2A / 6.48A
表示三角接法下，电机的线电流为8.2A，相电流为6.48A； 星形接法时线、相电流均为6.48A。 （五）额定频率
表示电动机定子绕组输入交流电源的频率。
“112”：中心机座高度为 112 mm； “M”：表示中机座，（“L”表示长机座，“S”表示短机 座）；
“4”：表示旋转磁场为四极（ p = 2）。
电动 机的拆装与测试——三相异步电动机的铭牌 （二）额定功率
表示电动机在额定工作状态下运行时输出的机械功率，单
位为千瓦（kW）。 额定功率指电机在额定运行时轴上输出的功率（ P 2） ，不等于从电源吸收的功率（ P 1 ）。两者的 关系为：
（六）额定转速 表示电动机在额定运行时转子的转速，单位为转每分（ r/min）。
电动 机的拆装与测试——三相异步电动机的铭牌
本节学习结束，休息会儿。
型 号 额定功率 接 法 额定电压 额定电流 额定转速 Y112M-4 4 kW 380 V 8.6 A 1 440 r/min 额定频率 绝缘等级 温 升 定 额 功率因数 质 量 50 Hz E级 80 C 连续 0.85 59 kg
××电机厂
（一）型号
“Y”：指国产 Y 系列异步电动机；
三相异步电动机铭牌相关参数介绍

三相异步电动机铭牌相关参数介绍

8.1 中小型电动机常用安装型式代号有四大类：B3、B35、B5、V1 B3安装方式：电机靠底脚安装，电机有一圆柱形轴伸 B35安装方式:电机带底脚,轴伸端带法兰 B5安装方式:电机靠轴伸端法兰安装 V1安装方式:电机靠轴伸端法兰安装，轴伸朝下
大唐信阳华豫发电有限责任公司
DaTang XinYang Power Co.,Ltd
补充字母 第二位表征数字 第一位表征数字 5.1第一位表征数字表示外壳对人和壳内部件提供的防护等级
大唐信阳华豫发电有限责任公司
DaTang XinYang Power Co.,Ltd
第一位数字 简述
0
无防护电机
1
防护大于50mm固体的电机
2
防护大于12mm固体的电机
3
防护大于2.5mm固体的电机
4
能防止直径或厚度大于1mm的导线或片条触及 或接近壳内带电或转动部件能防止直径大于 1mm的固体异物进入壳内
能防止触及或接近壳内带电或转动部件虽不能完 全防止灰尘进入，但进尘量不足以影响电机的正 常运行
完全防止尘埃进入
大唐信阳华豫发电有限责任公司
DaTang XinYang Power Co.,Ltd
大唐信阳华豫发电有限责任公司
DaTang XinYang Power Co.,Ltd
低压电机铭牌
大唐信阳华豫发电有限责任公司
DaTang XinYang Power Co.,Ltd
高压电机铭牌
大唐信阳华豫发电有限责任公司
DaTang XinYang Power Co.,Ltd
1.1 常用异步电动机的产品代号：
承受任何方向的喷水应无有害影响 承受猛烈的海浪冲击或强烈喷水时，电机 的进 水量应不达到有害的程度 当电机浸入规定压力的水中经规定时间后， 电 机的进水量应不达到有害的程度 电机在制造厂规定的条件下能长期潜水
电机铭牌介绍

电机铭牌介绍


n=60f/p
上式中：n——电机的转速（转/分）； 60——每分钟（秒）； f——电源频率（赫兹）； p——电机旋转磁场的极数
Proprietary and confidential — do not distribute
© 2015 Abbott Laboratories
October 16, 2018
© 2015 Abbott Laboratories
October 16, 2018
14
参数说明
电流：4.25/4.75A
电流： 在额定条件（电压）下，电气设备的长期连续工作时允许电流 三相电动机的额定电流指的是电机电源引入线的线电流，对于星型接法 的电动机，线电流就等于相电流，对于三角形接法的电动机，线电流等于根 号3倍的相电流。 额定电流计算公式：Ie=P/（√3U*η*COSφ） P--电动机额定功率 U--电动机线电压 η--电动机满载时效率 COSφ---电动机满载时功率因数
电机铭牌介绍
Proprietary and confidential — do not distribute
© 2015 Abbott Laboratories
October 16, 2018
1
目录
电机铭牌 参数说明
Proprietary and confidential — do not distribute
October 16, 2018
16
END
Proprietary and confidential — do not distribute
© 2015 Abbott Laboratories
October 16, 2018
17
Proprietary and confidential — do not distribute
三相异步电动机的铭牌数据

三相异步电动机的铭牌数据


❖ 6 转速 ❖ 铭牌上的转速是指电动机在额定电压、额定频率及
输出额定功率时的转速，称为额定转速nN。 ❖ 7 绝缘等级 ❖ 绝缘等级是根据电动机定子绕组所用的绝缘材料、
按使用时的最高允许温度而划分的不同等级，有A、 E、B、F、H五个等级。目前电动机采用较多的是E 级和B级。
❖ 常用绝缘材料的等级及其最高允许温度如下：
❖ 电压低于额定值时，将引起电动机转速下降，定子 电流增加；电压高于额定值时，磁路中的磁通将增 大(因为U=4.44fNφ)，磁通的增大又将引起励磁电 流的急剧增大(由于磁路饱和)，不仅使铁损增加、 铁心发热，而且也会造成定子绕组严重过热。
❖ Y系列三相异步电动机的额定电压统一为380V。 ❖ 2 电流 ❖ 铭牌上的电流指电动机在额定运行时，定子绕组的
❖
A E B FH
❖ 最高允许温度/°C 105 120 130 155 180
❖ 上述最高允许温度为环境温度(40°C)与允许温升之 和。
❖ 8 工作方式 ❖ 工作方式是对电动机在铭牌规定的技术条件下持续
运行时间的限制，以保证电动机的温度不超过允许 值。电动机的工作方式可分为以下三种：
❖ (1) 连续工作 ❖ 在额定状态下可长期连续工作，如机床、水泵、通
0.7～0.9。为了提高电路的功率因数，要尽量避免
电动机轻载或空载运行。
❖ 4 频率
❖ 铭牌上的频率是指电动机定子绕组所加的交流电源 频率，我国工业用交流电标准频率为50Hz 。
❖ 5 接法
❖ 铭牌上的接法是指电动机在额定电压下三相定子绕 组的连接方式。通常，Y系列额定功率4kW以上的 三相异步电动机运行时均采用三角形接法，以便于 采用YΔ换接启动；额定功率3kW以下的三相异步电 动机为Y形接法。
电工技术：直流电机的铭牌数据

电工技术：直流电机的铭牌数据


PN UN IN UfN IfN
ηN
单位W或kW 单位V 单位A 单位V 单位A
nN TN
单位r/min 单位N·m
三、直流电机的额定参数
指轴上输出的 机械功率 电动机
额定功率PN
额定条件下电机所 能提供的功率
发电机
指电刷间输出的 额定电功率
在额定工况下，电机 出线端的平均电压
额定电压U N
额定电流I N
三、直流电机的额定参数
两个重要公式：
额定功率、额定电压和额定电流的关系为：
发电机：
PN=UNIN ×10−3 kW
（输出电功率）
电动机：
PN=UNINη N×10−3 直流电机的铭牌
产品型号 额定功率、电压、 电流 额定转速 绝缘等级 厂商 执行标准 转速 电机励磁方式 出厂日期 厂商信息
一般铭牌数据都是钢印显示，以防磨损
二、直流电机型号的表示方法
第一部分用大 写的拼音表示 产品代号
第二部分用阿 拉伯数字表示 设计序号
第三部分用阿 拉伯数字表示 机座代号
额定转速 nN
发电机：是指输出额定电压； 电动机：是指输入额定电压。
在额定电压下，运行于额 定功率时对应的电流 在额定电压、额定电流下，运行于 额定功率时对应的转速. 电机铭牌上还标有其它数据，如励 磁电压、出厂日期、出厂编号等。
额定励磁电流 I fN
对应于额定电压、额定电流、额定转 速及额定功率时的励磁电流
第四部分用阿 拉伯数字表示 电枢铁心长度 代号
例如：Z2—92 Z表示一般用途直流电机； 2表示设计序号，第二次改型设计； 9表示机座代号； 2电枢铁心长度代号。
三、直流电机的额定参数
电机铭牌上所标的数据称为额定参数

电机,泵铭牌知识培训



Biblioteka 流量(Q):流量是单位时间内从泵出口排出的液体流量。 单位m3/h 扬程：单位重量液体从泵进口处到泵出口处能量的增值。 单位m 转数:额定负载下的转数。单位 (r/min) 必须汽蚀余量:单位m。 功率：选用电机的功率。 效率：泵的效率是有效功率和轴功率之比。 出厂日期：××××年××月。 重量：KG
主体材质：
工作介质： 制造日期：


容器类别：指压力容器的分类。类外，一类，二类，三类。
容积：容器的体积容量。单位M3 容器净重：设备空重。单位KG 设计压力：容器设计阶段选用的压力。单位MPa 工作压力：容器实际工作状态的压力。单位MPa 实验压力：制造完后实验用的压力。单位MPa 设计温度：单位 ℃

额定功率(P):电动机轴上的输出功率。单位KW 额定电压：绕组上所加线电压。单位V 额定电流：定子绕组线电流。单位A 额定转数:额定负载下的转数。单位 (r/min) 绝缘等级：所耐受超过环境温度。 防爆等级：电动机允许的工作环境。 绕组的接法：△或Y连接，与额定电压相对应。 功率因数：0.88。 出厂日期：××××年××月。 重量：单位KG

电机铭牌资料


电机铭牌的快速识别方法
观察电机铭牌的形状和颜色
• 不同类型的电机铭牌可能有不同的形状和颜色 • 通过观察可以初步判断电机的类型和规格
阅读电机铭牌上的文字和数字
• 仔细阅读电机铭牌上的文字和数字信息 • 了解电机的型号、规格、性能等关键信息
电机铭牌的准确识别技巧
了解电机铭牌上的图标和标识
• 熟悉电机铭牌上的图标和标识的含义 • 提高电机铭牌的识别准确性
DOCS SMART CREATE
电机铭牌：详细解读与识别方法
CREATE TOGETHER
DOCS
01
电机铭牌的基本概念与作用
电机铭牌的定义与分类
电机铭牌的定义
• 电机铭牌是固定在电机产品上的信息标识 • 包含电机的型号、规格、性能等关键信息 • 用于识别和区分不同型号和规格的电机
电机铭牌的分类
警示注意安全事项 03
• 提醒用户在使用和维修电机时注意相关安全事项 • 降低电机使用过程中的安全风险
电机铭牌的发展历程
早期电机铭牌
• 以简单的文字和图形为主，信息量较少 • 主要用于标识电机的型号和规格
现代电机铭牌
• 信息量丰富，包含电机的各项性能参数 • 采用先进的制作工艺，美观大方 • 部分铭牌还具有智能化和个性化的特点
• 是指在额定负载下，电机输出的功率与输入功率之比 • 反映电机的能量转换效率
电机额定电压与频率
电机额定电压
• 是指在额定负载下，电机能够正常工作的最高电压 • 是电机性能的重要指标之一
电机额定频率
• 是指在额定负载下，电机能够正常工作的最高频率 • 是电机性能的重要指标之一
03
电机铭牌的详细解读
电机铭牌上的安装要求为安装提供指导

电机(MOTOR)分类及带图详解-PPT课件


*电机的温升
电机的温升和绝缘性能
—电机在运转时会产生热量。电动机运行时，电动机内部的损失（如：铜损、铁损等）转变成热，使电动机 温度上升。 —电机所产生的热一部分在电机内部传导，另一部分在电机外部辐射、对流。 —电机在运作中马达内部发生的热损失和外部发散的热差叫做温升。 —电机在运作中温度上升所产生的热，温度十分高的地方是线圈部。 因此，电机的使用界限受到温升的限制。 —电机在运作中的随着温度的上升温度升高，其次的表面容许温度不能超过设计的最高温度。
○ ○ ○
⊙ ○ ○ ⊙ ⊙ ○ ○ ⊙ ⊙ ⊙
通风作的好点, 营业 商讨 Service Center或者 营业 商讨 防止策 实施 防止策实施 防止策实施
环 境
温度偏高 灰尘,赃物 侵入 水,油 多量存在 外部 振动,冲击 大 单相 运转
⊙ ○ ○
⊙ ○
⊙ ○
⊙ ⊙
断路器,开关器,引出线的 接触调查 排线粗细,长度 调查 电源 漏透 确认 1次 电源确认或者 韩电 商量
负 荷
负荷惯性矩 大 堵转 负荷的不均衡 相对机械的振动
○ ○ ○ ⊙ ○ ○
* 轴承 以上 (周期 2) * 电机 COIL 烧损
○
周期 : 1. ⊙ 是现象和原因的关系密切， ○ 是有关系的。 2. 在这种情况下的这根本性的原因 调查后需要解决。 3. 交流接触器、断路器 、启动器过热。 4. 其它
超过荧光夜跑是一种新兴运动方式参赛者利用荧光装备随性装扮自己进行无排名之分无速度之争的跑步运动它是一项推崇健康分享快乐传递正能量的赛事异步电动机tefc型号机架功率频率转速电压电流前轴承后轴承112m37kw60hz1730rpm4406205zz6206zz效率830运转方式保护等级绝缘contip44过负荷率环境温度重量401039lg产前made1mm以上的固态物体不可侵入电机线圈可工作在155以下额定电压额定电流容量异步转速荧光夜跑是一种新兴运动方式参赛者利用荧光装备随性装扮自己进行无排名之分无速度之争的跑步运动它是一项推崇健康分享快乐传递正能量的赛事振动的诊断和早期措词方法轴承继电器动作断路器动作现象原因措施内容设置直列belt连接不足坚固的设置belt的张力滴定belt张力key松散滴定的修正接地不安全规定接地实施断路器开关器容量部适合规定的交替排线的单线电线的修理起动器开关器接触不良接触部调整灰尘上带的冷却低下清扫实施周围温度通风作的好点营业商讨温度偏高servicecenter或者营业商讨灰尘赃物侵入防止策实施多量存在防止策实施外部振动冲击单相运转断路器开关器引出线的接触调查电压加强排线粗细长度调查电源确认电压不平形绝缘电阻低下荧光夜跑是一种新兴运动方式参赛者利用荧光装备随性装扮自己进行无排名之分无速度之争的跑步运动它是一项推崇健康分享快乐传递正能量的赛事电动机的诊断和早期预防轴承继电器动作断路器动作绝缘电阻低下现象原因措施内容负荷减轻负荷检查轴承启动频度启动回数减少负荷惯性矩联系servicecenter或者营业部设置修正负荷的不均衡平衡性及时修正相对机械的振动相对机械调查轴承以上工厂修理电机coil工厂修理周期在这种情况下的这根本性的原因调查后需要解决
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
额定电流计算公式：Ie=P/（√3U*η*COSφ） P--电动机额定功率 U--电动机线电压 η--电动机满载时效率 COSφ---电动机满载时功率因数
December 6, 2019 15
参数说明
功率因素：0.58/0.86
功率因素： 在交流电路中，电压与电流之间的相位差()的余弦叫做功率 因数，用符号cosϕ表示，在数值上，功率因数是有功功率和视在功率的比值， 即 cosϕ=P/S
December 6, 2019 5
参数说明
绝缘等级：130（B）
绝缘等级： 电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、 B、F、H、C、N、R级。
December 6, 2019 6
参数说明
电机防护等级：IP54
IP防护等级： 由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。将电器依其防尘防湿气之特性加以分级， 数字越 大表示其防护等级越高
参数说明
输出扭矩：156/148Nm
输出扭矩：额定条件下电机轴端输出转矩 。 转矩=9550*功率/转速同样功率=转速*转矩/9550 平衡方程式中：功率的单位（kW）；
转速的单位（r/min)； 转矩的单位（N.m）； 9550是计算系数。
December 6, 2019 13
参数说明
电压：400V △/YY V
提高功率因数的方法主要有两种：一是改善自然功率因数，减少用电设备对 无用功的需要，二是采用无功补偿，在用电设备处设置能够提供无功电力的 设备，使无功功率就地得到补偿
。
December 6, 2019 16
END
December 6, 2019 17
4. VVVF，是Variable Voltage and Variable Frequency的缩写， 意为：可变电压、可变频率，也就是变频调 速系统。 VVVF控制的逆变器连接电机，通过同时改变频率和电压，达到磁通恒定（可以用反电势/频率近似表征）
和控制电机转速（和频率成正比）的目的。
December 6, 2019 12
转速： 额定转速，是指在额定功率下电机的转速。也即满载时的电机转 速，故又叫做满载转速 。
n=60f/p
上式中：n——电机的转速（转/分）； 60——每分钟（秒）； f——电源频率（赫兹）； p——电机旋转磁场的极对数
December 6, 2019 9
参数说明
功率：1.2/2.2 KW
功率： 电机正常工作时的功率。它的值为用电器的额定电压乘以额定电 流 。 常以“千瓦”为单位
December 6, 2019 7
参数说明
速比：10：15
速比： 当采用机械减速器时，我们将电动机的额定转速nN（r/min）与 减速器输出轴的转速nL的比值称为速比I（亦称为传动比），i=nN/nL。
December 6, 2019 8
参数说明
转速：700/69 1440/142 r/min
S1 连续工作制：在恒定负载下的运行时间足以达到热稳定。 S2 短时工作制：在恒定负载下按给定的时间运行，该时间不足以达到热稳定，随之即断能停转足够时间，使电机再度冷却到 与冷却介质温度之差在2K以内。 S3 断续周期工作制：按一系列相同的工作周期运行，每一周期包括一段恒定负载运行时间和一段断能停转时间。这种工作制 中的每一周期的起动电流不致对温升产生显着影响。 S4 包括起动的断续周期工作制：按一系列相同的工作周期运行，每一周期包括一段对温升有显着影响的起动时间、一段恒定 负载运行时间和一段断能停转时间。 S5 包括电制动的断续周期工作制：按一系列相同的工作周期运行，每一周期包括一段起动时间、一段恒定负载运行时间、一 段快速电制动时间和一段断能停转时间。 S6 连续周期工作制：按一系列相同的工作周期运行，每一周期包括一段恒定负载运行时间和一段空载运行 时间，但无断能 停转时间。 S7 包括电制动的连续周期工作制：按一系列相同的工作周期运行，每一周期包括一段起动时间、一段恒定负载运行时间和一 段快速电制动时间，但无断能停转时间。 S8 包括变速变负载的连续周期工作制：按一系列相同的工作周期运行，每一周期包括一段在预定转速下恒定负载运行时间， 和一段或几段在不同转速下的其它恒定负载的运行时间，但无断能停转时间。 S9 负载和转速非周期性变化工作制：负载和转速在允许的范围内变化的非周期工作制。这种工作制包括经 常过载，其值可 远远超过满载。 S10 离散恒定负载工作制：包括不少于4种离散负载值（或等效负载）的工作制，每一种负载的运行时间应足以使电机达到热 稳定，在一个工作周期中的最小负载值可为零。
December 6, 2019 11
参数说明
变频模式：VPWM
变频模式:变频器对改变输出频率所采用的控制方式 变频器主要控制方式：
1. 正弦脉宽调制（SPWM） 是将每一正弦周期内的多个脉冲作自然或规则的宽度调制，使其依次调制出相当 于正弦函数值的相位角和面积等效于正弦波的脉冲序列，形成等幅不等宽的正弦化电流输出其特点是控制电路结 构简单、成本较低，机械特性硬度也较好，能够满足一般传动的平滑调速要求。
电压： 电机正常工作时的两端的电来自。December 6, 2019 14
参数说明
电流：4.25/4.75A
电流： 在额定条件（电压）下，电气设备的长期连续工作时允许电流
三相电动机的额定电流指的是电机电源引入线的线电流，对于星型接法 的电动机，线电流就等于相电流，对于三角形接法的电动机，线电流等于根 号3倍的相电流。
电机铭牌介绍
目录
电机铭牌 参数说明
December 6, 2019 2
电机铭牌
固定在电机上向用户提供厂家商标识别、产品参数铭记等信息的标牌。
铭牌主要用来记载生产厂家及额定工作情况下的一些技术数据，以供正 确使用而不致损坏设备。
1
5
9
32 4
6 7
8
10 11
12 13
December 6, 2019 3
参数说明
安装方式：M1-M4
SEW减速电机安装方式
December 6, 2019 4
参数说明
频率：50HZ（电机供电的频率）
频率： 物质在1s内完成周期性变化的次数叫做频率，常用f表示
中国使用的电是一种正弦交流电，其频率是50Hz，即一秒钟内做了50
次周期性变化。交流电的频率，工业术语叫做工频。2013年,全世界的 电力系 统中，工频有两种，一种为50Hz，还有一种是60Hz。
2. 电压空间矢量（SVPWM）它是以三相波形整体生成效果为前提，以逼近电机气隙的理想圆形旋转磁场轨 迹为目的，一次生成三相调制波形，以内切多边形逼近圆的方式进行控制的。
3. 直接转矩控制（Direct Torque Control——DTC），国外的原文有的也称为Direct self-control——DSC，直 译为直接自控制，这种“直接自控制”的思想以转矩为中心来进行综合控制，不仅控制转矩，也用于磁链量的控制和 磁链自控制。直接转矩控制与矢量控制的区别是，它不是通过控制电流、磁链等量间接控制转矩，而是把转矩直 接作为被控量控制，其实质是用空间矢量的分析方法，以定子磁场方向方式，对定子磁链和电磁转矩进行直接控 制的。这种方法不需要复杂的坐标变换，而是直接在电机定子坐标上计算磁链的模和转矩的大小，并通过磁链和 转矩的直接跟踪实现PWM脉宽调制和系统的高动态性能。
December 6, 2019 10
参数说明
工作制：S1
工作制： 电机的工作制表明电机在不同负载下的允许循环时间。电动机 工作制为:S1~S10;其中: 电机的工作制的分类是对电机承受负载情况的说明， 它包括启动、电制动、空载、断能停转以及这些阶段的持续时间和先后顺序， 工作制分以下10类：
