YJK门式刚架设计用户例题展示:例题:单跨双坡门式刚架1.设计条件刚架跨度30m,柱高6m,柱距6m,屋面坡度1/10,柱网及平面布置见图,刚架形式及几何尺寸见图,屋面及墙面为压型钢板复合板。
檩条及墙梁为薄壁卷边C型钢,檩条间距1.5m,钢材采用Q345钢。
2.荷载(1)永久荷载标准值(水平投影)屋面板及保温屋 0.35 KN/m2檩条、拉条、支撑等 0.05 KN/m2悬挂设备及照明灯 0.10 KN/m2合计 0.5KN/m2;(2)可变荷载标准值屋面活荷 0.5KN/m2(3)风荷载标准值基本风压值0.5KN/m2;地面粗糙度系数按B类取值;风荷载高度变化系数按现行国家标准《建筑结构荷载规范》的规定采用。
当高度小雨10m时按10m高度处的数值采用,;风荷载体型系数按荷载规范表8.3.1取用。
3.构件设计(1)门式刚柱、门式刚梁根据门规宽厚比、高厚比要求选用截面分别为:变截面柱H600~400x300x8x12,门式刚梁分成三段截面分别为:变截面H600~400x300x8x12,等截面H400x300x8x12, 变截面H400~600x300x8x12;(2)压型钢板厚度0.6mm。
(3)檩条选用C型薄壁卷边槽钢,檩条间距1.5m,(4)屋面支撑系统:水平交叉支撑采用(5)边跨及屋脊系杆采用圆钢管(6)柱间交叉支撑采用角钢L80x6;(7)抗风柱截面为H400x250x8x10.一:建模型采用普通建模方式1:布置网格2:布置门式刚柱、门式刚梁(1)变截面边柱要根据柱外皮位置来定义垂直边(2)由于工业建筑边柱的定位轴线宜取柱外皮,可以填写偏轴偏心来实现,并在支撑布置以及边跨系杆布置时也要考虑偏心;也可以不考虑柱偏心避免建模的繁琐,使两边跨轴线向屋脊线各移动H(小头)/2,轴线跨度减小400即可。
如下轴线网格:3:布置柱间支撑及抗风柱4:布置屋面系杆、交叉支撑5:点高找坡使用三点点高时首先要选择三点来确定一个面,然后选择在这个面上的构件。
YJK门式刚架设计用户例题展示:例题:单跨双坡门式刚架1.设计条件刚架跨度30m,柱高6m,柱距6m,屋面坡度1/10,柱网及平面布置见图,刚架形式及几何尺寸见图,屋面及墙面为压型钢板复合板。
檩条及墙梁为薄壁卷边C型钢,檩条间距1.5m,钢材采用Q345钢。
2.荷载(1)永久荷载标准值(水平投影)屋面板及保温屋0.35 KN/m2檩条、拉条、支撑等0.05 KN/m2悬挂设备及照明灯0.10 KN/m2合计0.5KN/m2;(2)可变荷载标准值屋面活荷0.5KN/m2(3)风荷载标准值基本风压值0.5KN/m2;地面粗糙度系数按B类取值;风荷载高度变化系数按现行国家标准《建筑结构荷载规范》的规定采用。
当高度小雨10m时按10m高度处的数值采用,μ2=1.0;风荷载体型系数按荷载规范表8.3.1取用。
3.构件设计(1)门式刚柱、门式刚梁根据门规宽厚比、高厚比要求选用截面分别为:变截面柱H600~400x300x8x12,门式刚梁分成三段截面分别为:变截面H600~400x300x8x12,等截面H400x300x8x12, 变截面H400~600x300x8x12;(2)压型钢板厚度0.6mm。
(3)檩条选用C型薄壁卷边槽钢,檩条间距1.5m,(4)屋面支撑系统:水平交叉支撑采用∅16圆钢;(5)边跨及屋脊系杆采用圆钢管∅200×180;(6)柱间交叉支撑采用角钢L80x6;(7)抗风柱截面为H400x250x8x10.一:建模型采用普通建模方式1:布置网格2:布置门式刚柱、门式刚梁(1)变截面边柱要根据柱外皮位置来定义垂直边(2)由于工业建筑边柱的定位轴线宜取柱外皮,可以填写偏轴偏心来实现,并在支撑布置以及边跨系杆布置时也要考虑偏心;也可以不考虑柱偏心避免建模的繁琐,使两边跨轴线向屋脊线各移动H(小头)/2,轴线跨度减小400即可。
如下轴线网格:3:布置柱间支撑及抗风柱4:布置屋面系杆、交叉支撑5:点高找坡使用三点点高时首先要选择三点来确定一个面,然后选择在这个面上的构件。
门式刚架设计实例(总27页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--轻型门式刚架——计算原理和设计实例 <9>来源:发布时间:06-06 编辑:段文雁二、设计实例一1 设计资料门式刚架车间柱网布置:长度60m;柱距6m;跨度18m。
刚架檐高:6m;屋面坡度1:10;屋面材料:夹心板;墙面材料:夹心板;天沟:钢板天沟;基础混凝土标号为C25,fc= N/mm2;材质选用:Q235-B f=215 N/mm2 f=125 N/mm2。
2 荷载取值静载:为 kN/m2;活载: kN/m2 ;雪载: kN/m2;风载:基本风压W0= kN/m2,地面粗糙度B类,风载体型系数如下图:图3-41 风载体型系数示意图3 荷载组合(1). 恒载 + 活载(2). 恒载 + 风载(3). 恒载 + 活载+ × 风载(4). 恒载+× 活载 + 风载4 内力计算(1)计算模型图3-42 计算模型示意图(2)工况荷载取用恒载活载左风右风图3-43 刚架上的恒载、活载、风载示意图各单元信息如下表:表3-5 单元信息表单元号截面名称长度(mm) 面积(mm2) 绕2轴惯性矩(x104mm4) 绕3轴惯性矩(x104mm4)1 Z250~450x160x8x10 5700 973974 82 L450x180x8x10 9045 7040 974 227283 L450x180x8x10 9045 7040 974 22728表中:面积和惯性矩的上下行分别指小头和大头的值图3-44 梁柱截面示意简图(3)计算结果刚架梁柱的M、N、Q见下图所示:图3-45 恒载作用时的刚架M、N、Q图图3-46 活载作用时的刚架M、N、Q图图3-47 (左风)风载作用时的刚架M、N、Q图选取荷载效应组合:(恒载 + 活载)情况下的构件内力值进行验算。
组合内力数值如下表所示:表3-6 组合内力表单元号小节点轴力N(kN) 小节点剪力Q2(kN) 小节点弯距M 大节点轴力N(kN) 大节点剪力Q2(kN) 大节点弯距M12345构件截面验算根据协会规程第条进行板件最大宽厚比验算。
门式刚架计算原理和设计实例之五第五章辅助结构系统轻型钢结构的辅助结构系统包括挑檐、⾬篷、吊车梁、⽜腿、楼梯、栏杆、检修平台和⼥⼉墙等,它们构成了轻型钢结构完整的建筑和结构功能。
第⼀节⾬篷和挑檐⼀、⾬篷钢结构⾬篷同钢筋混凝⼟结构⾬篷⼀样,按排⽔⽅式可分为有组织排⽔和⾃由落⽔两种。
钢结构⾬篷的主要受⼒构件为⾬篷梁,其常⽤的截⾯形式有轧制普通⼯字钢、槽钢、H型钢、焊接⼯字形截⾯等,当⾬篷的造型为复杂的曲线时亦可选⽤矩形管或箱形截⾯等。
在轻型门式刚架结构中,⾬篷宽度通常取柱距,即每柱上挑出⼀根⾬篷梁,⾬篷梁间通过C型钢连接形成平⾯。
挑出长度通常为1.5m 或更⼤,视建筑要求⽽定。
⾬篷梁可做成等截⾯或变截⾯,截⾯⾼度应按承载能⼒计算确定。
通常情况下⾬篷梁挑出的长度较⼩,按构造做法,其截⾯做成与其相连的C型钢截⾯同⾼:当柱距为6m时,连接⾬篷梁的C型钢为16#,⾬篷梁亦取16#槽钢;当柱距为9m时,连接⾬篷梁的C型钢为24#,⾬篷梁取25#槽钢;有组织排⽔的⾬篷可将天沟设置在⾬篷的根部或将天沟悬挂在⾬篷的端部,⾬篷四周设置凸沿,以便能有组织的将⾬⽔排⼊天沟内。
图5-1~5-3为⼏种常见⾬篷的做法。
(a)(b)图5-1 ⾃由落⽔⾬篷(a)(b)(c)图5-2 有组织排⽔⾬篷(a)A-A (b)B-B(c)C-C图5-3 ⾬篷节点详图⼆、挑檐在轻型门式刚架⼚房结构中,通常将天沟(彩钢或不锈钢)放置在挑檐上,形成外天沟。
挑檐挑出构件的间距取柱距,即挑出构件作为主刚架的⼀部分,挑出构件之间由C型钢檩条连接,。
图5-4所⽰为典型的挑檐构造。
图5-4 典型的挑檐构造挑檐柱承受C型钢墙梁传递轻质墙体的竖向荷载和风荷载,挑檐梁主要承受考虑天沟积⽔满布荷载或积雪荷载。
挑檐各构件(挑檐柱、挑檐梁)截⾯通常采⽤轧制⼯字钢或⾼频H型钢,截⾯⼤⼩由承载⼒计算确定。
挑檐计算简图如图5-5所⽰,将挑檐柱和挑檐梁⽰作⼀个整体,端部与刚架柱固接,即作为悬臂构件计算。
门式刚架设计例题门式刚架轻型房屋钢结构图集以下是五个门式刚架设计例题的轻型房屋钢结构图集。
每个数据集都包含大约250个字。
例题1:门式刚架设计-轻型钢结构这个设计例题展示了一个轻型钢结构门式刚架的设计方案。
该方案基于建筑物的使用需求和工程条件,并结合了钢材的特性和优势来实现。
设计图集包括房屋的平面布置图、剖面图和详细的建筑物尺寸和钢材规格。
此外,还包括门式刚架的节点连接细节和房屋的承载体系等信息。
例题2:门式刚架设计-轻型房屋钢结构施工图这个设计例题展示了一个轻型房屋钢结构门式刚架的施工图。
施工图集包括门式刚架的整体布置图、内外墙立面图、构造剖面图以及具体的建筑结构尺寸和钢材规格。
此外,还包括门式刚架的节点连接细节、承重墙和墙柱的布置等信息。
施工图集的目的是提供给施工人员清晰且可执行的工程图纸,以便他们能够准确地落地到实际施工中。
例题3:门式刚架轻型房屋钢结构节点设计这个设计例题展示了门式刚架轻型房屋钢结构的节点设计。
节点设计是门式刚架设计中至关重要的一部分,它直接影响着房屋的稳定性和承载能力。
设计图集包括门式刚架各个节点的细节剖面图和节点构造图。
每个节点的设计要求和材料规格也被详细列出。
此外,还包括节点连接的焊接方法和规范要求。
例题4:门式刚架轻型房屋钢结构承载体系设计这个设计例题展示了门式刚架轻型房屋钢结构的承载体系设计。
承载体系设计是门式刚架设计的基础,它确定了建筑物的整体结构和承载能力。
设计图集包括门式刚架承载体系的平面布置图、剖面图和细节构造图。
详细说明了承载体系的构成、每个构件的规格和承载能力要求。
此外,还包括门式刚架的荷载计算结果和结构安全性分析。
例题5:门式刚架轻型房屋钢结构材料选择这个设计例题展示了门式刚架轻型房屋钢结构的材料选择。
材料选择是门式刚架设计中至关重要的一环,它直接影响到房屋的质量和使用寿命。
设计图集包括门式刚架使用的各种钢材的规格和特性。
钢材的选择是根据构件的功能、承载能力和经济性来确定的。
第二章轻型门式钢刚架设计的差不多理论第一节结构布置和材料选用一、结构组成轻型门式钢刚架的结构体系包括以下组成部分:(1)主结构:横向刚架(包括中部和端部刚架)、楼面梁、托梁、支撑体系等;(2)次结构:屋面檩条和墙面檩条等;(3)围护结构:屋面板和墙板;(4)辅助结构:楼梯、平台、扶栏等;(5)基础。
图2-1给出了轻型门式钢刚架组成的图示讲明。
图2-1 轻型钢结构的组成平面门式刚架和支撑体系再加上托梁、楼面梁等组成了轻型钢结构的要紧受力骨架,即主结构体系。
屋面檩条和墙面檩条既是围护材料的支承结构,又为主结构梁柱提供了部分侧向支撑作用,构成了轻型钢建筑的次结构。
屋面板和墙面板起整个结构的围护和封闭作用,由于蒙皮效应事实上也增加了轻型钢建筑的整体刚度。
外部荷载直接作用在围护结构上。
其中,竖向和横向荷载通过次结构传递到主结构的横向门式刚架上,依靠门式刚架的自身刚度抵抗外部作用。
纵向风荷载通过屋面和墙面支撑传递到基础上。
二、结构布置轻型门式钢刚架的跨度和柱距要紧依照工艺和建筑要求确定。
结构布置要考虑的要紧问题是温度区间的确定和支撑体系的布置。
考虑到温度效应,轻型钢结构建筑的纵向温度区段长度不应大于300m,横向温度区段不应大于150m。
当建筑尺寸超过时,应设置温度伸缩缝。
温度伸缩缝可通过设置双柱,或设置次结构及檩条的可调节构造来实现。
支撑布置的目的是使每个温度区段或分期建设的区段建筑能构成稳定的空间结构骨架。
布置的要紧原则如下:(1)柱间支撑和屋面支撑必须布置在同一开间内形成抵抗纵向荷载的支撑桁架。
支撑桁架的直杆和单斜杆应采纳刚性系杆,交叉斜杆可采纳柔性构件。
刚性系杆是指圆管、H型截面、Z或C型冷弯薄壁截面等,柔性构件是指圆钢、拉索等只受拉截面。
柔性拉杆必须施加预紧力以抵消其自重作用引起的下垂;(2)支撑的间距一般为30m-40m,不应大于60m;(3)支撑可布置在温度区间的第一个或第二个开间,当布置在第二个开间时,第一开间的相应位置应设置刚性系杆;(4) 45的支撑斜杆能最有效地传递水平荷载,当柱子较高导致单层支撑构件角度过大时应考虑设置双层柱间支撑;(5)刚架柱顶、屋脊等转折处应设置刚性系杆。
门式钢架设计实例(带计算书)门式刚架⼚房设计计算书门式刚架⼚房设计计算书⼀、设计资料该⼚房采⽤单跨双坡门式刚架,⼚房跨度21m ,长度90m ,柱距9m ,檐⾼7.5m ,屋⾯坡度1/10。
刚架为等截⾯的梁、柱,柱脚为铰接。
材料采⽤Q235钢材,焊条采⽤E43型。
22750.6450/160/mm EPS mm N mm g mm ≥2y 屋⾯和墙⾯采⽤厚夹芯板,底⾯和外⾯⼆层采⽤厚镀锌彩板,锌板厚度为275/gm ;檩条采⽤⾼强镀锌冷弯薄壁卷边Z 形钢檩条,屈服强度f ,镀锌厚度为。
(不考虑墙⾯⾃重)⾃然条件:基本风压:20.5/O W KN m =,基本雪压20.3/KN m 地⾯粗糙度B 类⼆、结构平⾯柱⽹及⽀撑布置该⼚房长度90m ,跨度21m ,柱距9m ,共有11榀刚架,由于纵向温度区段不⼤于300m 、横向温度区段不⼤于150m ,因此不⽤设置伸缩缝。
檩条间距为1.5m 。
⼚房长度>60m ,因此在⼚房第⼆开间和中部设置屋盖横向⽔平⽀撑;并在屋盖相应部位设置檩条、斜拉条、拉条和撑杆;同时应该在与屋盖横向⽔平⽀撑相对应的柱间设置柱间⽀撑,由于柱⾼<柱距,因此柱间⽀撑不⽤分层布置。
(布置图详见施⼯图)三、荷载的计算1、计算模型选取取⼀榀刚架进⾏分析,柱脚采⽤铰接,刚架梁和柱采⽤等截⾯设计。
⼚房檐⾼7.5m ,考虑到檩条和梁截⾯⾃⾝⾼度,近似取柱⾼为7.2m ;屋⾯坡度为1:10。
因此得到刚架计算模型:2.荷载取值屋⾯⾃重:屋⾯板:0.182/KN m 檩条⽀撑:0.152/KN m 横梁⾃重:0.152/KN m 总计:0.482/KN m 屋⾯雪荷载:0.32/KN m屋⾯活荷载:0.52/KN m (与雪荷载不同时考虑)柱⾃重:0.352/KN m风载:基本风压200.5/W kN m = 3.各部分作⽤荷载:(1)屋⾯荷载:标准值: 10.489 4.30/cos KN M θ=柱⾝恒载:0.359 3.15/KN M ?=kn/m(2)屋⾯活载屋⾯雪荷载⼩于屋⾯活荷载,取活荷载10.509 4.50/cos KN M θ=(3)风荷载010 1.0k z s z s h m ωµµωµµ=≤ 以风左吹为例计算,风右吹同理计算:根据公式计算:根据查表,取,根据门式刚架的设计规范,取下图:(地⾯粗糙度B 类)风载体形系数⽰意图2122231.00.250.50.125/0.1259 1.125/1.0 1.00.50.50/0.509 4.5/1.00.550.50.275/0.2759 2.475/1.00.650kN m q kN m kN m q kN m kN m q kN m ωωωω∴=??==?==-??=-=-?=-=-??=-=-?=-=-??k k k k 迎风⾯侧⾯,屋顶,背风⾯侧⾯,屋顶24.50.325/0.3259 2.925/kN m q kN m =-=-?=-,荷载如下图:kn/m4.内⼒计算:(1)截⾯形式及尺⼨初选:梁柱都采⽤焊接的H型钢68:梁的截⾯⾼度h⼀般取(1/301/45)l,故取梁截⾯⾼度为600mm;暂取H600300,截⾯尺⼨见图所⽰柱的截⾯采⽤与梁相同截⾯截⾯名称长度()mm⾯积2()mmx I 64(10)mm ?x W 43(10)mm ?y I 64(10)mm ?y W 43(10)mm ?x i柱 60030068H7200 9472 520 173 36 24234 61.6 梁60030068H10552 9472520 173 36 24234 61.68668612522.0610947210 1.9510, 2.06105201010 1.0710x EA kn EI kn m --==?=?=??(2)截⾯内⼒:根据各个计算简图,⽤结构⼒学求解器计算,得结构在各种荷载作⽤下的内计算项⽬计算简图及内⼒值(M 、N 、Q) 备注恒载作⽤恒载下弯矩恒载下剪⼒弯矩图剪⼒图“+” →轴⼒图(拉为正,压为负)恒载下轴⼒(忽略柱⾃重)活荷载作⽤活荷载(标准值) 弯矩图弯矩图活荷载作⽤活荷载(标准值)剪⼒图活荷载(标准值)轴⼒图剪⼒图“+”→轴⼒图(拉为正,压为负)作⽤风荷载(标准值)弯矩图.弯矩图剪⼒图“+”风荷载(标准值)剪⼒图风荷载(标准值)轴⼒图→轴⼒图(拉为正,压为负)向作⽤,风荷载只引起剪⼒不同,⽽剪⼒不起控制作⽤)按承载能⼒极限状态进⾏内⼒分析,需要进⾏以下可能的组合:① 1.2*恒载效应+1.4*活载效应② 1.2*恒载效应+1.4*风载效应③ 1.2*恒载效应+1.4*0.85*{活载效应+风载效应}取四个控制截⾯:如下图:各情况作⽤下的截⾯内⼒截⾯内⼒恒载活载左风Ⅰ-ⅠM000 N-45.36-47.2546.95 Q-19.32-18.0524.55内⼒组合值控制内⼒组合项⽬有:与相应的N,V(以最⼤正弯矩控制)①+Mmax与相应的N,V(以最⼤负弯矩控制)②-Mmax③ N与相应的M,V(以最⼤轴⼒控制)max与相应的M,V(以最⼩轴⼒控制)④ Nmin所以以上内⼒组合值,各截⾯的控制内⼒为:1-1截⾯的控制内⼒为0120.5848.45M N KN Q KN ==-=-,,2-2截⾯的控制内⼒为335.33120.5848.45M KN M N KN Q KN =-?=-=-,, 3-3截⾯的控制内⼒为335.3364.30115.40M KN M N KN Q KN =-?=-=,, 4-4截⾯的控制内⼒为246.7857.82 5.79M KN M N KN Q KN =?=-=,, A :刚架柱验算:取2-2截⾯内⼒平⾯内长度计算系数:00010.520.45 1.4620.45 1.46 2.667.27.2 2.6619.1x R R l K I H H Mµµ=+==∴=+?==?=c I ,其中K=,,,7200/23600mm ==0Y 平⾯外计算长度:考虑压型钢板墙⾯与墙梁紧密连接,起到应⼒蒙⽪作⽤,与柱连接的墙梁可作为柱平⾯外的⽀承点,但为了安全起见计算长度按两个墙梁间距考虑,即H19100360081.658.423461.6x y λλ∴====,⑴局部稳定验算构件局部稳定验算是通过限制板件的宽厚⽐来实现的。
门式刚架计算书1、设计资料 (1)厂房柱网布置厂房为单跨双坡门式刚架(见图1-1)。
长度90m ,柱距6m ,跨度18m ,门式刚架檐高9m ,屋面坡度为1:10。
图1-1 门式刚架简图 (2)材料选用屋面材料:单层彩板。
墙面材料:单层彩板。
天沟:钢板天沟 (3)结构材料材质钢材:235Q ,22215/,125/v f N mm f N mm == 基础混凝土:225,12.5/c C f N mm = (4)荷载(标准值)Ⅰ静载:有吊顶(含附加荷载)0.52kN m Ⅱ活载:20.5/kN mⅢ风载:基本风压200.35/W kN m =,地面粗糙度为B 类,风载体型系数按《门式刚架轻型房屋钢结构技术规程》(CECS102:2002)封闭式建筑类型中间区的风荷载体型系数采用。
确定Z 值: ①180.1 1.8,2z 3.6m m ⨯==②0.40.49 3.6,2z 7.2H m m =⨯==取较小值为3.6m ,根据《门式刚架轻型房屋钢结构技术规程》表A.0.2-1注3,因柱距6 3.6m m >,故风荷载取中间值。
详见图1-2所示图1-2 风荷载体型系数示意图(左风)Ⅳ雪荷载:20.2/kN m (5)其它本课程设计不考虑地震作用 2、荷载计算 (1)荷载取值屋面静载:20.5/kN m 屋面活载:20.5/kN m 轻质墙面及柱自重(包括柱、墙骨架):20.5/kN mm风荷载:基本风压20 1.050.350.37/W kN m ⨯==,按地面粗糙度为B 类; 以柱顶为准风压高度变化系数211.0,0.37/z w kN m μ==; 以屋顶为准风压高度变化系数221.0,0.37/z w kN m μ== (2)各部分作用荷载1)屋面静载 标准值:0.56 3.0/kN m ⨯=活载 标准值:0.56 3.0/kN m ⨯= 2)柱荷载静载 标准值:0.56 3.0/kN m ⨯= 3)风荷载迎风面:柱上0.3760.250.555/w q kN m =⨯⨯= 横梁上0.376 1.0 2.22/w q kN m =-⨯⨯=- 背风面:柱上0.3760.55 1.22/w q kN m =-⨯⨯=- 横梁上0.3760.65 1.44/w q kN m =-⨯⨯=- 3、内力分析采用结构力学求解器求解内力,计算简图及结果如下:(1)静载作用下的内力计算图3-1-1 静载内力计算简图(单位:KN/m)图3-1-2 静载作用下弯矩图(单位:KN·m)图3-1-3 静载作用下剪力图(单位:KN)图3-1-4 静载作用下轴力图(单位:KN) (2)活载作用下的内力计算图3-2-1 活载内力计算简图(单位:KN/m)图3-2-2 活载作用下弯矩图(单位:KN·m)图3-2-3 活载作用下剪力图(单位:KN)图3-2-4 活载作用下轴力图(单位:KN)(3)风载作用下的内力计算1)左风情况下:图3-3-1 左风载内力计算简图(单位:KN/m)图3-3-2 左风载作用下弯矩图(单位:KN·m)图3-3-3 左风载作用下剪力图(单位:KN)图3-3-4 左风载作用下轴力图(单位:KN)2)右风情况下:右风荷载作用下,个内力图与左风荷载作用下的内力图刚好对称,不再画出。

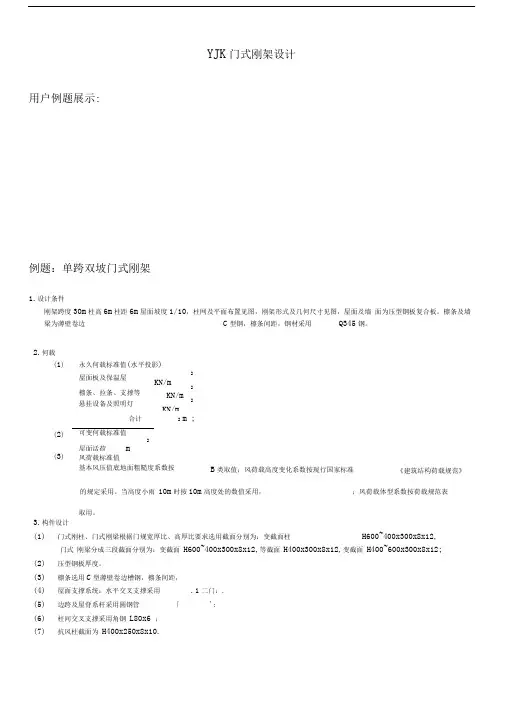

YJK门式刚架设计用户例题展示:例题:单跨双坡门式刚架1.设计条件刚架跨度30m柱高6m柱距6m屋面坡度1/10,柱网及平面布置见图,刚架形式及几何尺寸见图,屋面及墙面为压型钢板复合板。
檩条及墙梁为薄壁卷边C型钢,檩条间距,钢材采用Q345钢。
2.何载(1) 永久何载标准值(水平投影)屋面板及保温屋 2KN/m 檩条、拉条、支撑等2KN/m悬挂设备及照明灯 2KN/m合计 2 m ;(2) 可变何载标准值2屋面活荷m(3) 风荷载标准值基本风压值底地面粗糙度系数按B类取值;风荷载高度变化系数按现行国家标准《建筑结构荷载规范》的规定采用。
当高度小雨10m时按10m高度处的数值采用,;风荷载体型系数按荷载规范表取用。
3.构件设计(1)门式刚柱、门式刚梁根据门规宽厚比、高厚比要求选用截面分别为:变截面柱H600~400x300x8x12,门式刚梁分成三段截面分别为:变截面H600~400x300x8x12,等截面H400x300x8x12,变截面H400~600x300x8x12;(2)压型钢板厚度。
(3)檩条选用C型薄壁卷边槽钢,檩条间距,(4)屋面支撑系统:水平交叉支撑采用.1二门:.(5)边跨及屋脊系杆采用圆钢管「':(6)柱间交叉支撑采用角钢L80x6 ;(7)抗风柱截面为H400x250x8x10.一:建模型采用普通建模方式1:布置网格2:布置门式刚柱、门式刚梁(1)变截面边柱要根据柱外皮位置来定义垂直边(2)由于工业建筑边柱的定位轴线宜取柱外皮,可以填写偏轴偏心来实现,并在支撑布置以及边跨系杆布置时也要考虑偏心;也可以不考虑柱偏心避免建模的繁琐,使两边跨轴线向屋脊线各移动H (小头)/2,轴线跨度减小400即可。
如下轴线网格:3:布置柱间支撑及抗风柱4:布置屋面系交叉支撑5:点高找坡使用三点点高时首先要选择三点来确定一个面,然后选择在这个面上的构件。
坡度1/10 屋脊应抬高;6.轴线命令7.楼层组装8.在本层信息中修改钢构件材质二:楼板布置1.生成楼板2.修改板厚:由于门式刚架屋面板为压型钢板很薄对主刚架的刚度贡献极小可忽略,此时可修改板厚为0;三:荷载输入1.输入楼板荷载根据《门刚规程》屋面均布活荷载不与雪荷载同时考虑,应取两者中的较大值。
干货!门式刚架结构设计实例工程概况(一)设计资料某客户需要建设66X75m的仓库,根据客户要求,宽度方向为66m,设3跨,跨度分别为24m、18m、24m,柱距取7.5m,檐口高度为6m。
屋面为0.5mm压型钢板+75mm 厚保温棉(容重14kg/m3)+0.4mm内衬板,材质采用Q345。
(二)方案选取1.跨度:考虑到特殊的使用要求(中间18m兼做交通走道),客户指定了上述的跨度要求。
为使读者理解如何寻找最经济的结构方案,笔者又研究了21m+24m+21m或18m+30m+18m的跨度方案,三种方案的每榀框架的用钢量对比如下:24m+18m+24m,每榀框架用钢量 4.9吨;21m+24m+21m,每榀框架用钢量 4.2吨;18m+30m+18m.,每榀框架用钢量 4.6吨;通常来说,如可能尽量将框架设计成对称结构,各跨跨度基本相同,中间跨跨度度略大于边跨将是一种比较经济的方案。
本项目由于客户需要将中间跨(18m)设置为走道,故笔者没有建议他们改为较为经济的跨度方案(21m+24m+21m)。
2.柱距选择:鉴于本工程总长度为75m,故取柱距为7.5m,即10@7.5。
读者也可以比较7.75+*****+7.75的柱距方案。
后者也是一种比较经济的株距方案。
3.屋面梁拼接节点设置节点设置需要考虑下列因素:(1) 拼接点尽可能靠近反弯点,一般反弯点位置在1/4~1/6跨度处,按照此原则,对于24m跨,拼接点设在离柱24*(1/4~1/6)=4~6m处比较合适。
对于18m跨,则应该设在18*(1/4~1/6)=3~4.5m比较合适;(2) 单元长度不要超过可运输最大长度,一般不宜超过12.5 m;(3) 尽量减少拼接数量,因为拼接节点需要端板及高强螺栓,同样会增加项目造价;(4) 拼接节点应避开抗风柱及屋面系杆的连接位置,以避免出现连接上的不便;综合多种因素,我们将屋面梁做了分段,见图3-26。
A节点为边柱与梁拼接节点,D为中柱与梁拼接,通常此处屋面梁不断,这是考虑此处弯矩较大,对于屋脊节点 F,通常我们也不建议此处屋面梁断开,原因是此处通常会有抗风柱及屋面系杆,若设置屋面系杆,将引起连接上的不便。
钢结构门式钢架设计实例[摘要]随着轻型层面材料技术的高速发展,钢结构门式钢架结构完全可以代替以混凝土为主层面板传统结构,本文结合工程应用对门式钢架结构的设计要点进行阐述和总结,提出了门式钢架结构实施的可行性和优点,结合门式钢架实际中的运用指出它的经济合理安全可靠的特点。
【关键词】门式钢架;结构设计;运用轻型门式钢架房屋结构在我国建筑行业有着十分广泛的运用,它的性能好,造价低,工程周期短、结构独特的优点备受建筑行业的亲睐,但是需要完善和研究的问题依然很多,如何科学合理地设计能够使门式钢架就够的经济安全的特点完美体现出来是我们面对的课题。
一、门式钢架结构的特点门式钢架机构不仅具有一般钢架结构中的钢材强度高、整体重量轻、高强度的韧性、极强的可塑造性和运用周期端的特点,还自己本身具有用料省、方便制造、造型美观、空间充分利用、快速安装,对环境污染小和综合性能优异的特点。
自从《门式钢架轻型房屋结构技术规程》CEC102:98的颁布更是促进它的飞跃发展。
二、门式钢架结构的设计按照结构类型可以分为单跨钢架和双(多)跨连续钢架等,其截面可以分为等截面和变截面,它们的柱脚可以为铰接和刚接;按照钢架梁、主截面可以分为梁柱采用H型的实腹钢架和采用小姐们钢管角钢等复合结构的格构式钢架。
前者具有刚性强,但其用材料比较多,不太利于节省成本;后者是制作比较复杂,但其用材料比较少,多用于较大跨多度的复合型钢架。
1、门式钢架结构的链接方式链接采用铰接还是刚接根据综合条件实地确定。
《门式钢架轻型房屋结构技术规程》(CECS 102:2002)地4.1.4条:门式钢架的柱脚形成多按铰接支撑设计,通常为平板支座,设一对或两对地脚螺栓。
当用于工业厂房且有5T以上桥式吊车时,宜将柱脚设计成刚接。
笔者认为,柱脚采用铰接或者刚接不仅与吊车有关,还与房屋所处的位置有关,如果房屋位置较高,采用柱脚铰接,柱顶移动距离加大,必然要加大柱截面,反而增加钢材的用量,同时还不得不考虑地基等其他因素的影响。
门式刚架钢结构(大跨度索支承实腹式)实例分析为分析索支撑实腹式门式刚架的受力性能,在此就跨度、檐口高度、柱距、屋面坡度1:20的某粮食仓库采用索支撑门式刚架进行了计算。
考虑到撑竿在施加预应力过程中伸长量很大,计算时应考虑大变形。
本文采用几何非线性方法进行计算,以一榀刚架为单元,按平面结构处理。
施工过程中刚架的实际受荷过程分三个阶段:第一阶段刚架在现场拼装完成后,此时刚架只承受自重。
第二阶段刚架拼装后,安装钢拉索和撑竿,然后旋撑竿施加预应力,此时刚架同时承受自重和预应力。
第三阶段刚架在正常使用阶段承受全部使用荷载。
因此,刚架受力性能分析计算按照以上三个阶段进行。
刚架在正常使用阶段的荷载最不利组合考虑以下几种计算工况:(1)1. 2恒荷载+1.4活荷载(2)1.0恒荷载+1.4风荷载(向右)(3)1.2恒荷载+1.4风荷载(向右)(4)1.2恒荷载+1.40.85(活荷载+风荷载(向右))通过仔细分析数据和不同阶段刚架内力变化图可以看出,施加了预应力后的梁柱节点弯矩由自重作用下的-503.67KNm增至217.03KNm,梁跨中弯矩由313.78KNm减至-365.96KNm。
此时刚架梁柱的内(应)力几乎与竖向荷载作用下的内(应)力反号,预应力对刚架起到了很好的卸载作用,而且刚架梁柱的应力均不大。
刚架承受外荷载作用时,虽然2、3两种荷载组合作用下由于风荷载对屋盖向上的吸力作用,刚架的内力在施加预应力后的内力基础上略有增加,但结果表明这两种工况引起的最终内力都不起控制作用。
在竖向荷载作用下,刚架梁柱节点和跨中内力分别由第二阶段的217.03KNm和-365.96KNm逐渐变到-1273.12KNm和116.05KNm。
施加预应力后刚架梁的跨中挠度由自重作用下的(向下)变为(向上),柱顶侧移由(向外)变为(向内)(表1)。
对截面进行进一步优化后,上述跨度的粮仓采用索支承预应力门式刚架用钢量(仅为刚架部分,未包括钢拉索和撑竿)为/m2,比原来用普通门式刚架节省用钢量约35%左右。
某车间跨度9m ,长度90m, 柱高4.5m ,柱距6m ,采用单跨双破门式钢架,檩条间距1.5m ,屋面坡度i 1/10=,当地雪荷载0.25kN/㎡,基本风压0.4 KN/㎡,地面粗糙度:B 类,风载体型系数如下图钢材采用Q235钢,焊条E43型。
屋面材料: 夹芯板 墙面材料: 夹芯板檩条墙梁: 薄壁卷边C 型钢 本课程设计不考虑地震作用2.屋面构件1.夹芯板夹芯板型号采用JXB42-333-1000,芯板面板厚为0.50㎜,板厚为80㎜。
2.檩条檩条采用冷弯薄壁卷边槽钢180×70×20×3.0,跨中设拉条一道。
3.荷载和内力计算3.1 荷载 1. 永久荷载标准值屋面夹芯板 0.25 kN/㎡ 檩条 0.05 kN/㎡ 悬挂构件 0.15 kN/㎡0.50 kN/㎡2.可变荷载标准值由于钢架的受荷水平投影面积为9×6=54㎡<60㎡,故取屋面活荷载标准值为0.5kN/㎡,雪荷载为0.25kN/㎡,取屋面活荷载与雪荷载中较大值0.5kN/㎡.3.风荷载标准值基本风压0.4 kN/㎡,地面粗糙度为B 类,μz =1.0,风荷载形体系数μs 迎风面柱及屋面分别为+0.25和-1.0;背风面柱及屋面μ分别为-0.55和-0.65。
3.2 荷载计算值1.屋面风荷载迎风面:ω2=1.4×﹙-0.1﹚×1.0×0.4×6=-3.36kN/㎡ 背风面:ω3=1.4×﹙-0.65﹚×1.0×0.4×6=-2.18kN/㎡ 2.墙面风荷载背风面:ω1=1.4×0.25×1.0×0.4×6=0.84kN/㎡背风面:ω4=1.4×﹙-0.55﹚×1.0×0.4×6=-1.85kN/㎡3.屋面恒荷载 g 1=1.2×0.45×αcos 1×4.5=2.45 kN/㎡4.柱身恒荷载 g 2=1.2×0.45×6=3.24 kN/㎡5.屋面活荷载 q=1.4×0.5×4.5=3.15 kN/㎡4. 屋面支撑1.屋面支撑布置檩条间距1.5m ,水平支撑截距3m 。
门式钢架设计
一、设计资料
某厂房为单跨双坡门式刚架,跨度24m ,长度90m ,柱距67.5m ,檐高8m ,屋面坡度1/10。
刚架为等截面的梁、柱,柱脚为刚接。
屋面材料、墙面材料采用单层彩板。
檩条和墙梁均采用冷弯薄壁卷边Z 型钢,间距为1.5m ,钢材采用Q235钢,焊条采用E43型。
基本风压 20.55/O W KN m ,基本雪压 20.2/KN m ,地面粗糙度B 类。
二、结构平面柱网及支撑布置
该厂房长度90m ,跨度24m ,柱距67.5m ,共有1613榀刚架,由于纵向温度区段不大于300m 、横向温度区段不大于150m ,因此不用设置伸缩缝。
厂房长度>60m ,因此在厂房第一开间和中部设置屋盖横向水平支撑;并在屋盖相应部位设置檩条、斜拉条、拉条和撑杆,檩条间距为1.5m ;同时应该在与屋盖横向水平支撑相对应的柱间设置柱间支撑,由于柱高>柱距,因此柱间支撑用分层布置,布置图详见施工图。
刚架平面布置见图
1,刚架形式及几何尺寸见图
2。
图1 刚架平面布置图
图2 刚架形式及几何尺寸
三、荷载的计算
(一)计算模型的选取
取一榀刚架进行分析,柱脚采用刚接,刚架梁和柱采用等截面设计。
厂房檐高8m ;屋面坡度为1:10。
(二)荷载取值计算
长度
(m ) 柱距
(m ) 跨度
(m ) 檐高
(m ) 恒载
(kN/m2) 活载
(kN/m2) 基本风压
(kN/m2) 90 7.5 30 8 0.3 0.5 0.55
90
7.5
24
8
0.3
0.5
0.55
1.屋盖永久荷载标准值 屋面板
20.30/KN m
刚架斜梁自重(先估算自重)
20.15/KN m
合计
0.45 2/KN m
2.屋面可变荷载标准值
屋面活荷载:按不上人屋面考虑,取为0.50 2/KN m 。
雪荷载:0.22
/
KN m
取屋面活荷载与雪荷载中的较大值0.50 2
/
KN m,不考虑积灰荷载。
3.轻质墙面自重标准值0.25 2
/
KN m
4.风荷载标准值
按《门式刚架轻型房屋钢结构技术规程》CECS102:2002附录A的规定计算。
基本风压ω0=0.55 2
/
KN m,地面粗糙度类别为B类;风荷载高度变化系数按《建筑结构荷载规范》(GB50009-2001)的规定采用,当高度小于10m时,按10m高度处的数值采用,μz=1.0。
风荷载体型系数μs:迎风面柱及屋面分别为+0.25和-1.0,背风面柱及屋面分别为+0.55和-0.65(CECS102:2002中间区)。
(三)各部分作用荷载:
(1)屋面荷载:
标准值:
1
0.456 2.71/
cos
KN M
θ
⨯⨯=
柱身恒载:0.256 1.5/
KN M
⨯=
(2)屋面活载
屋面雪荷载小于屋面活荷载,取活荷载
1
0.506 3.01/
cos
KN M
θ
⨯⨯=
(3)风荷载
01.0510 1.0k z s z s h m ωμμωμμ=≤ 以风左吹为例计算,风右吹同理计算:根据公式计算:
根据查表,取,根据门式刚架的设计规范,取下图:
(地面粗糙度B 类)
风载体形系数示意图
2122231.05 1.00.250.550.144/0.14460.86/1.05 1.0 1.00.550.5775/0.57756 3.47/1.05 1.00.550.550.3176/0.31766 1.91/kN m q kN m kN m q kN m kN m q kN m ωωω=⨯⨯⨯==⨯==-⨯⨯⨯=-=-⨯=-=-⨯⨯⨯=-=-⨯=-k k k 迎风面 侧面, 屋顶,背风面 侧面, 241.05 1.00.650.550.3754/0.37546 2.25/kN m q kN m ω=-⨯⨯⨯=-=-⨯=-k 屋顶,风荷载如下图:
(四)内力计算: (1)截面形式及尺寸初选
梁柱都采用焊接的H 型钢
68-⨯⨯⨯梁的截面高度h 一般取(1/301/45)L,故取梁截面高度为600mm ;暂取H600300,截面尺寸见图所示,柱的截面采用与梁相同
截面
截面名称
长度
()mm
面积
2
()
mm
x
I
64(10)mm ⨯x W 43(10)mm ⨯y I 64(10)mm ⨯y
W 43(10)mm ⨯x
i
mm y
i
mm
柱 60030068H ⨯⨯⨯ 7200 9472
520 173 36 24
234 61.6
梁
60030068H ⨯⨯⨯
10552 9472
520 173 36 24
234 61.6
8668
6
12
52
2.0610947210 1.9510,2.06105201010
1.0710x EA kn EI kn m
--=⨯⨯⨯=⨯=⨯⨯⨯⨯=⨯•
(2)截面内力
根据各个计算简图,用结构力学求解器计算,得结构在各种荷载作用下的内力图如下:
注:剪力图:“+”表示方向“→”;
轴力图:拉为正,压为负。
( A ) 恒载作用(标准值)下,计算简图及内力值:
恒载作用下轴力图。
