给水排水管网系统复习题共45页

2005年春季学期给水排水管道系统（考试）试题给水管网部分一． 判断对错题（对划√，错划×，共10分）1． 在无水塔管网中，二泵站的供水曲线就是用水曲线。

（√）2． 经济管径就是使工程造价最低的管径。

（×）3． 环状管网中，各管段的水流方向都是唯一的。

（×）4． 已知一环状管网的节点数和管段数，就可推求出其环数。

（√）5． 多水源管网中，供水分界线上各点水头相等。

（√）6． 管网校核计算是检查各管段内水流是否符合经济流速。

（×）7． 管网中控制点处的水压标高最低。

（×）8． 管网中控制点的水压满足要求，则其余各点水压均满足要求。

（√）9． 管网分区越多，节能越多，经济性就越好。

（×）10. 沿途无流量分出的输水管分区是根据技术上的原因。

（√）二． 写出压力输水管经济管径公式，指出式中各项意义。

（5分）答案：或：（答此方式应减1分）其中，f ——经济因素；Q ——进入输水管总流量（L/s ）q ij ——i-j 管段流量（L/s ）n ，α，m ——系数和指数。

三． 在供水系统中水塔和清水池的作用是什么？（5分）答案：水塔调节二级泵站供水量和管网用水量之间差额；第二，贮存10min 室内消防用水；第三，保证它的供水范围水压。

1． 清水池调节一级泵站与二级泵站之间流量差额；2． 贮存水厂用水；3． 贮存消防用水量。

四． 如图给水系统，求出图示各部分（A ，B ，C ，D ）的设计流量（L/S ）。

已知：最高日用水量为Q d =30，000m 3/d ，时变化系数K h =1.6，水厂自用水系数α=1.05（10分）m 1n ij j ,i )fQq (D +=αm11n )fQq (D ++=α答案：（α=1.05）五． 环状管网为什么要进行平差计算？（8分）手算平差通常采用什么方法？（2分）答案：管网计算时初分流量满足节点流量平衡条件，但往往不能满足的条件，即不满足能量方程，因此，需重新调整管段流量，使其满足的条件，当两个条件均满足，即可求出各管段水头损失h ij 和∑h ij ，可求H φ，依H p ，Q 可选水泵。

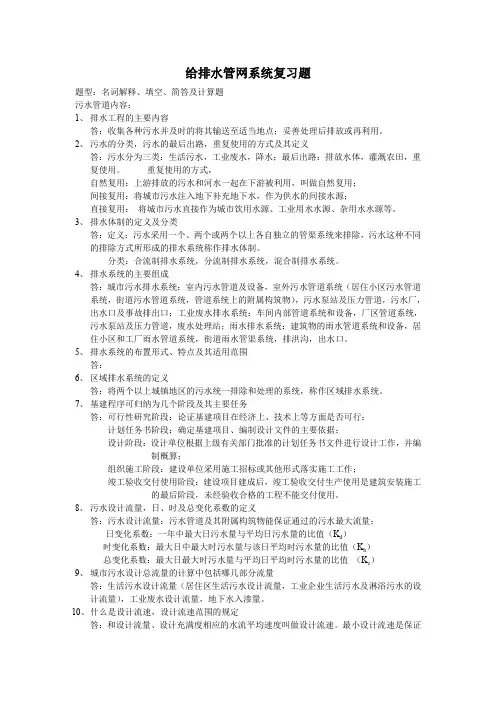

给排水管网系统复习题题型：名词解释、填空、简答及计算题污水管道内容：1、排水工程的主要内容答：收集各种污水并及时的将其输送至适当地点；妥善处理后排放或再利用。

2、污水的分类，污水的最后出路，重复使用的方式及其定义答：污水分为三类：生活污水，工业废水，降水；最后出路：排放水体，灌溉农田，重复使用。

重复使用的方式，自然复用：上游排放的污水和河水一起在下游被利用，叫做自然复用；间接复用：将城市污水注入地下补充地下水，作为供水的间接水源；直接复用：将城市污水直接作为城市饮用水源、工业用水水源、杂用水水源等。

3、排水体制的定义及分类答：定义：污水采用一个、两个或两个以上各自独立的管渠系统来排除，污水这种不同的排除方式所形成的排水系统称作排水体制。

分类：合流制排水系统，分流制排水系统，混合制排水系统。

4、排水系统的主要组成答：城市污水排水系统：室内污水管道及设备，室外污水管道系统（居住小区污水管道系统，街道污水管道系统，管道系统上的附属构筑物），污水泵站及压力管道，污水厂，出水口及事故排出口；工业废水排水系统：车间内部管道系统和设备，厂区管道系统，污水泵站及压力管道，废水处理站；雨水排水系统：建筑物的雨水管道系统和设备，居住小区和工厂雨水管道系统，街道雨水管渠系统，排洪沟，出水口。

5、排水系统的布置形式、特点及其适用范围答：6、区域排水系统的定义答：将两个以上城镇地区的污水统一排除和处理的系统，称作区域排水系统。

7、基建程序可归纳为几个阶段及其主要任务答：可行性研究阶段：论证基建项目在经济上、技术上等方面是否可行；计划任务书阶段：确定基建项目、编制设计文件的主要依据；设计阶段：设计单位根据上级有关部门批准的计划任务书文件进行设计工作，并编制概算；组织施工阶段：建设单位采用施工招标或其他形式落实施工工作；竣工验收交付使用阶段：建设项目建成后，竣工验收交付生产使用是建筑安装施工的最后阶段，未经验收合格的工程不能交付使用。

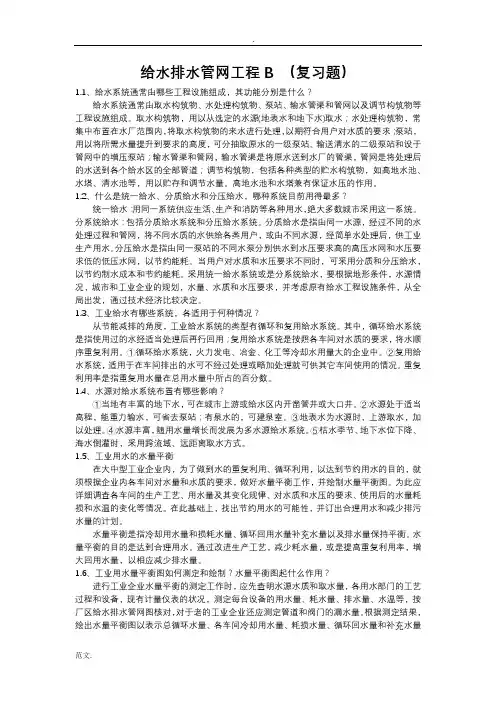

给水排水管网工程B （复习题）1.1、给水系统通常由哪些工程设施组成，其功能分别是什么？给水系统通常由取水构筑物、水处理构筑物、泵站、输水管渠和管网以及调节构筑物等工程设施组成。

取水构筑物，用以从选定的水源(地表水和地下水)取水；水处理构筑物，常集中布置在水厂范围内，将取水构筑物的来水进行处理，以期符合用户对水质的要求；泵站，用以将所需水量提升到要求的高度，可分抽取原水的一级泵站、输送清水的二级泵站和设于管网中的增压泵站；输水管渠和管网，输水管渠是将原水送到水厂的管渠，管网是将处理后的水送到各个给水区的全部管道；调节构筑物，包括各种类型的贮水构筑物，如高地水池、水塔、清水池等，用以贮存和调节水量。

高地水池和水塔兼有保证水压的作用。

1.2、什么是统一给水、分质给水和分压给水，哪种系统目前用得最多？统一给水：用同一系统供应生活、生产和消防等各种用水，绝大多数城市采用这一系统。

分系统给水：包括分质给水系统和分压给水系统。

分质给水是指由同一水源，经过不同的水处理过程和管网，将不同水质的水供给各类用户，或由不同水源，经简单水处理后，供工业生产用水。

分压给水是指由同一泵站的不同水泵分别供水到水压要求高的高压水网和水压要求低的低压水网，以节约能耗。

当用户对水质和水压要求不同时，可采用分质和分压给水，以节约制水成本和节约能耗。

采用统一给水系统或是分系统给水，要根据地形条件，水源情况，城市和工业企业的规划，水量、水质和水压要求，并考虑原有给水工程设施条件，从全局出发，通过技术经济比较决定。

1.3、工业给水有哪些系统，各适用于何种情况？从节能减排的角度，工业给水系统的类型有循环和复用给水系统。

其中，循环给水系统是指使用过的水经适当处理后再行回用；复用给水系统是按照各车间对水质的要求，将水顺序重复利用。

①循环给水系统，火力发电、冶金、化工等冷却水用量大的企业中。

②复用给水系统，适用于在车间排出的水可不经过处理或略加处理就可供其它车间使用的情况。

《给水排水管网系统》复习题资料A一、填空1、合流制排水系统分为直排式合流制排水系统、截流式合流制排水系统和完全合流制排水系统三类。

2、比流量分为长度比流量和面积比流量。

3、管网核算条件包括消防时、事故时、最大传输时。

4、每一设计管段的污水流量可能包括以下3种流量：本段流量、转输流量和集中流量。

5、排水管道平面图上，每一设计管段都应注明管段长度、设计管径和设计坡度。

6、雨水管道在街坊内部最小管径为200mm，在街道下最小管径为300mm7、给水管网布置的两种基本形式：树状管网和环状管网。

8、污水管道的控制点是指在污水排水区域内，对管道系统的埋深起控制作用的点。

9、雨水管渠最小设计流速为0.75m/s，非金属管道最大设计流速为5m/s。

10、钢筋混凝土管口形式有承插式、企口式、平口式，顶管法施工中常用平口管。

11、总变化系数K Z是指最高日最高时污水量与_________污水量的比值。

12、城市规模越大，则污水的总变化系数越（填大或小）。

二、判断题1、巴甫洛夫斯基公式适用于较光滑的圆管满流紊流计算，主要用于给水管道水力计算。

（×）2、海曾-威廉公式适用于较光滑的圆管满流紊流计算，主要用于给水管道水力计算。

（√）3、曼宁公式适用于明渠、非满管流或较粗糙的管道水力计算（√）。

4、巴甫洛夫斯基公式适用于明渠、非满管流或较粗糙的管道水力计算（√）。

5、总变化系数Kz是指一年中最大日污水量与平均日污水量的比值。

（×）6、暴雨强度是指单位时间内的平均降雨深度。

（√）7、径流系数是降雨量和径流量的比值。

（×）8、排水系统中，既建有污水排水系统，又建有雨水排水系统，称为不完全分流制。

（×）9、相应于最小设计流速的坡度就是最小设计坡度。

（√）10、设计充满度是指排水管道中的管径与水深之比。

（×）11、在同一地区，相应于同一降雨历时的降雨，暴雨强度小的，其重现期较长。

（×）12、当在城市河流的桥、涵、闸附近设置雨水出水口时，应选其下游。

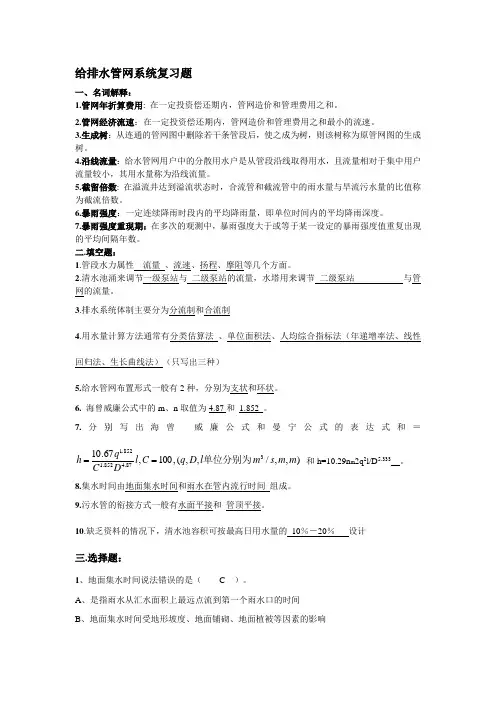

给排水管网系统复习题一、名词解释：1.管网年折算费用: 在一定投资偿还期内，管网造价和管理费用之和。

2.管网经济流速：在一定投资偿还期内，管网造价和管理费用之和最小的流速。

3.生成树：从连通的管网图中删除若干条管段后，使之成为树，则该树称为原管网图的生成树。

4.沿线流量：给水管网用户中的分散用水户是从管段沿线取得用水，且流量相对于集中用户流量较小，其用水量称为沿线流量。

5.截留倍数: 在溢流井达到溢流状态时，合流管和截流管中的雨水量与旱流污水量的比值称为截流倍数。

6.暴雨强度：一定连续降雨时段内的平均降雨量，即单位时间内的平均降雨深度。

7.暴雨强度重现期：在多次的观测中，暴雨强度大于或等于某一设定的暴雨强度值重复出现的平均间隔年数。

二.填空题：1.管段水力属性 流量 、流速、扬程、摩阻等几个方面。

2.清水池涌来调节一级泵站与 二级泵站的流量，水塔用来调节 二级泵站 与管网的流量。

3.排水系统体制主要分为分流制和合流制4.用水量计算方法通常有分类估算法 、单位面积法、人均综合指标法（年递增率法、线性回归法、生长曲线法）（只写出三种）5.给水管网布置形式一般有2种，分别为支状和环状。

6. 海曾威廉公式中的m 、n 取值为4.87和 1.852 。

7.分别写出海曾--威廉公式和曼宁公式的表达式和＝ ),,/,,(,100,67.10387.4852.1852.1m m s m l D q C l DC q h 单位分别为== 和h=10.29n m 2q 2l/D 5.333 。

8.集水时间由地面集水时间和雨水在管内流行时间 组成。

9.污水管的衔接方式一般有水面平接和 管顶平接。

10.缺乏资料的情况下，清水池容积可按最高日用水量的 10％－20％ 设计三.选择题：1、地面集水时间说法错误的是（ C ）。

A 、是指雨水从汇水面积上最远点流到第一个雨水口的时间B 、地面集水时间受地形坡度、地面铺砌、地面植被等因素的影响C、地面集水时间与暴雨强度无关D、地面集水时间与降雨历时无关2、我国大多数城市截流倍数取（ B ）A、 2B、3C、6D、 1.53、已知DN500mm污水管道管底标高为2.1m，则管道的覆土厚度为（A）m。

1．给水管网组成及功能（简答题）1)输水管（渠）——较长距离内输送水量的管道或管渠特点：沿途不分配流量;可靠性要求高，一般为双线;造价及其昂贵，投资浩大2)配水管网——分布在供水区域内的配水管道网络，将集中点的水量分配输送到整个供水区域，使用户可以从近处取水。

非常庞大复杂的系统组成：主干管、干管、支管、连接管、分配管等构成，以及阀门和检测仪表等附属设施。

3)水压调节设施——包括泵站和减压设施泵站：增加水流压力，克服管道内部水头损失，保障用户龙头水压。

减压设施：减压阀和节流孔板等。

降低管网静压和动压，避免水压过高造成供水设施破坏。

4)水量调节设施——清水池、水塔、高位水池等——调节供水与用水的流量差。

后二者现今已较少应用。

2．给水管网重要性(简答题)1) 投资巨大—开挖，破路，管材，施工等。

寸管寸金2)资源耗费大,电量耗费大3)供水流程的最后环节，直接承担向用户输水的任务，对用户龙头出水的水量、水压及水质的影响至关重要。

直饮水的控制环节.4)水司最重要的部门，待遇最好的部门3．给水管网的类型(简答题)1)按水源数目：单水源给水管网，多水源给水管网单水源：所有用于水来自于一个清水池多水源：多个清水池作为水源，大中城市一般为多水源2)按照连接方式：统一给水管网，分区给水管网统一：系统中只有一个管网。

中国管网之庞大世界第一。

分区：划分为多个区域，各区域管网具有独立的供水泵站，不同的水压可降低管网平均压力，减少爆管和泵站能量的浪费3)按照动力方式：重力输水管网，压力输水管网重力：水源地势高，水依靠自身重力流入用户压力：清水池的水由泵站加压送出。

有时经过多级加压4)按照布置方式：枝装管网，环状管网枝装：可靠性差，末端易水质恶化环状：可靠性高，投资大(可能会考优缺点)4．给水管网布置的总要求1)供给用户所需的水量2)保证用户足够的水压3)保证不间断供水4)保障用户饮水安全5．给水管网布置的具体原则(简答题)1)前瞻性——按照城市规划来布置管网，考虑给水系统分期建设的可能性，留有充分的发展余地。

给排水管网系统复习题题型：名词解释、填空、简答及计算题污水管道内容：1、排水工程的主要内容答：收集各种污水并及时的将其输送至适当地点；妥善处理后排放或再利用。

2、污水的分类，污水的最后出路，重复使用的方式及其定义答：污水分为三类：生活污水，工业废水，降水；最后出路：排放水体，灌溉农田，重复使用。

重复使用的方式，自然复用：上游排放的污水和河水一起在下游被利用，叫做自然复用；间接复用：将城市污水注入地下补充地下水，作为供水的间接水源；直接复用：将城市污水直接作为城市饮用水源、工业用水水源、杂用水水源等。

3、排水体制的定义及分类答：定义：污水采用一个、两个或两个以上各自独立的管渠系统来排除，污水这种不同的排除方式所形成的排水系统称作排水体制。

分类：合流制排水系统，分流制排水系统，混合制排水系统。

4、排水系统的主要组成答：城市污水排水系统：室内污水管道及设备，室外污水管道系统（居住小区污水管道系统，街道污水管道系统，管道系统上的附属构筑物），污水泵站及压力管道，污水厂，出水口及事故排出口；工业废水排水系统：车间内部管道系统和设备，厂区管道系统，污水泵站及压力管道，废水处理站；雨水排水系统：建筑物的雨水管道系统和设备，居住小区和工厂雨水管道系统，街道雨水管渠系统，排洪沟，出水口。

5、排水系统的布置形式、特点及其适用范围答：6、区域排水系统的定义答：将两个以上城镇地区的污水统一排除和处理的系统，称作区域排水系统。

7、基建程序可归纳为几个阶段及其主要任务答：可行性研究阶段：论证基建项目在经济上、技术上等方面是否可行；计划任务书阶段：确定基建项目、编制设计文件的主要依据；设计阶段：设计单位根据上级有关部门批准的计划任务书文件进行设计工作，并编制概算；组织施工阶段：建设单位采用施工招标或其他形式落实施工工作；竣工验收交付使用阶段：建设项目建成后，竣工验收交付生产使用是建筑安装施工的最后阶段，未经验收合格的工程不能交付使用。

给水排水管道系统题库（一）给水管网题库绪论一、名词解释:给水系统,给水管网二、简略回答下列问题:1.给水系统由哪几部分组成?2.给水系统有什么特点?3.本课程以哪些基本理论为基础?4.给水管网在给水系统具有什么作用?第一章给水系统一、名词解释:生活用水,生产用水,消防用水,分质给水,分压给水二、填空:1.城市用水按使用目的分为_________、_________、_________。

2.城市用水按服务对象分为_________、_________、_________。

3.城市用水按水源种类分为_________、_________。

4.城市用水按供水方式分为_________、_________、_________。

三、判断题:(对---错):1.给水系统按远期预测水量规划，按近期用水量设计.。

2.建筑物标准不决定管网的压力（自由水头）。

3.在满足用水水质标准的前提下，应优先选用地下水源。

4.生产用水要求不决定给水系统的布置形式。

四、回答下列问题:1.给水用户分为几种类型?各种类型分别有什么样的特点?2.为什么要划分用户类别?3.给水管网供水应满足什么要求?并分别解释各项的概念.4.绘图说明以地表水为水源的给水系统。

5.绘图说明以地下水为水源的给水系统。

6.简述给水系统各个组成部分的特点。

7.绘图说明分质给水系统。

8.绘图说明分压给水系统。

9.绘图说明区域给水系统的特点。

10.简述多水源给水系统的优缺点。

11.简述影响给水系统布置的主要因素。

12.工业给水系统，根据使用情况可分为几种方式？分别给与叙述。

13.工业给水系统有什么运行特点？14.简述工业给水系统布置的影响因素。

15.何谓给水系统？16.说明按水源种类区分，给水升流的分类？17.说明按供水方式区分，给水系统的分类？18.说明按使用目的区分，给水系统的分类？19.说明按服务对象区分，给水系统的分类？20.说明给水系统的组成？21.说明给水系统的任务？22.说明水塔在管网中根据地形特点，有几种设置方式？23.说明调节构筑物的作用与类型？24.何谓水系统？25.常用的给水系统有哪几种？各适用于何种情况？26.画图并表明名称以地面水为水源的给水系统示意图。

《给水排水管网》期末复习资料1.城市用水量分类（1）居民生活用水量；（2）公共设施用水量；（3）工业企业生产用水量和工作人员生活用水量；（4）消防用水量；（5）市政用水量，主要指道路和绿地浇洒用水量；（6）未预见用水量及给水管网漏失水量。

2.用水量表达（1）平均日用水量：即规定年限内，用水量最多的年总用水量除以用水天数。

该值一般作为水资源规划和确定城市设计污水量的依据。

（2）最高日用水量：即用水量最多的一年内，用水量最多的一天的总用水量。

该值一般作为取水工程和水处理工程规划和设计的依据。

（3）最高日平均用水量：即最高日用水量除以24h，得到的最高日小时平均用水量。

（4）最高日最高时用水量：用水量最高日的24h中，用水量最大的一小时用水量。

该值一般作为给水管网工程规划与设计的依据。

3.清水池用于调节给水处理水量与管网中用水量之差。

清水池调节容积计算：（1）根据24小时供水量和用水量变化曲线推算，（2）凭经验估算。

前者需要知道城市24小时用水量变化规律，并在此基础上拟定泵站的供水线。

缺乏用水量变化规律资料时，城市清水池调节容积，可凭经验，按最高日用水量的10%~20%估算。

4.给水排水系统的水质关系给水排水系统的水质主要体现在三个水质标准和三个水质变化过程三个水质标准：原水水质标准、给水水质标准、排放水质标准。

三个水质变化过程：（1）给水处理：即将原水水质净化或加入有益物质，使之达到给水水质要求的处理过程。

（2）用户用水：即用户用水改变水质，使之成为污水或废水的过程，水质受到不同程度的污染。

（3）废水处理：即对污水或废水进行处理，去除污染物质，使之达到排放水质标准的过程。

5，水在输送中的压力方式有：（1）全重力给水；（2）一级加压给水；（3）二级加压给水；（4）多级加压给水6.给水管网系统和排水管网系统应具有以下功能：（1）水量输送；（2）水压调节；（3）水压调节7.给水管网系统的构成：输水管（渠）、配水管网、水压调节设施（泵站、减压阀）及水量调节设施（清水池、水塔、高位水池）等。

排水管网系统复习题排水工程的主要内容：1、污水的分类，污水的最后出路，重复使用的方法及其定义污水可分为生活污水，工业废水和降水。

污水最终处置或者是返回到自然水体，土壤、大气或是经过人工处理使其再生为一种资源回到生产过程中，又或者是采取隔离措施。

重复使用的方法有：①自然服用：河流即作为给水水源，又接纳沿河城市排放的污水。

②间接复用：将城市污水注入地下，补充地下水。

③直接复用：将城市污水作为城市饮用水源、工业用水水源、杂用水水源等重复使用。

2排水体制义及分类污水的不同排放方式所形成的排水系统，称排水体制，分为合流制和分流制。

3、排水系统的主要组成城市污水排水系统的主要组成部分：①室内污水管道系统及设备；②室外污水系统；③污水泵站及压力管道；④污水厂；⑤出水口及事故排出口。

工业废水排水系统的主要组成部分：①车间内部管道系统和设备；②厂区管道系统；③污水泵站及压力管道；④废水处理站雨水排水系统的主要组成部分：①建筑物的雨水管道系统和设备；②居住小区或工厂雨水管渠系统；③接到雨水管渠系统；④排洪沟；⑤出水口。

4、排水系统的布置形式、特点及其适用范围。

①正交布置：干管长度短，管径小，因而经济，污水排出也迅速。

氮由于污水未经处理就排放，会使体受到严重污染，影响环境。

适用于排出雨水。

②截流式布置：在正交布置的前提下，沿河岸在铺设主干管，并将各干管的污水截流送至污水厂，对减轻水体污染，改善和保护环境有重大意义。

但因雨天时有部分混合污水写入水体，会造成水体污染。

适用于分流制污水处理系统和区域排水系统。

③平行式布置：干管与等高线及河道基本平行、主干管与等高线及河道成一定斜角铺设，在地势坡度较大的地区能避免因干管坡度及管内流速过大而使管道受到严重冲刷。

适用于地势向河流方向有较大倾斜的地区。

④分区布置形式：在地势高低相差很大的地区，高地取得污水靠重力流直接流入污水厂，低地区的污水用水泵抽送至高低区干管或污水厂，充分利用地形排水，节省电力，适用于个别阶梯地形或起伏很大的地区。

给排水管网系统复习题题型：名词解释、填空、简答及计算题污水管道内容：1、排水工程的主要内容答：收集各种污水并及时的将其输送至适当地点；妥善处理后排放或再利用。

2、污水的分类，污水的最后出路，重复使用的方式及其定义答：污水分为三类：生活污水，工业废水，降水；最后出路：排放水体，灌溉农田，重复使用。

重复使用的方式，自然复用：上游排放的污水和河水一起在下游被利用，叫做自然复用；间接复用：将城市污水注入地下补充地下水，作为供水的间接水源；直接复用：将城市污水直接作为城市饮用水源、工业用水水源、杂用水水源等。

3、排水体制的定义及分类答：定义：污水采用一个、两个或两个以上各自独立的管渠系统来排除，污水这种不同的排除方式所形成的排水系统称作排水体制。

分类：合流制排水系统，分流制排水系统，混合制排水系统。

4、排水系统的主要组成答：城市污水排水系统：室内污水管道及设备，室外污水管道系统（居住小区污水管道系统，街道污水管道系统，管道系统上的附属构筑物），污水泵站及压力管道，污水厂，出水口及事故排出口；工业废水排水系统：车间内部管道系统和设备，厂区管道系统，污水泵站及压力管道，废水处理站；雨水排水系统：建筑物的雨水管道系统和设备，居住小区和工厂雨水管道系统，街道雨水管渠系统，排洪沟，出水口。

5、排水系统的布置形式、特点及其适用范围答：6、区域排水系统的定义答：将两个以上城镇地区的污水统一排除和处理的系统，称作区域排水系统。

7、基建程序可归纳为几个阶段及其主要任务答：可行性研究阶段：论证基建项目在经济上、技术上等方面是否可行；计划任务书阶段：确定基建项目、编制设计文件的主要依据；设计阶段：设计单位根据上级有关部门批准的计划任务书文件进行设计工作，并编制概算；组织施工阶段：建设单位采用施工招标或其他形式落实施工工作；竣工验收交付使用阶段：建设项目建成后，竣工验收交付生产使用是建筑安装施工的最后阶段，未经验收合格的工程不能交付使用。
