单片机最小系统与电源电路

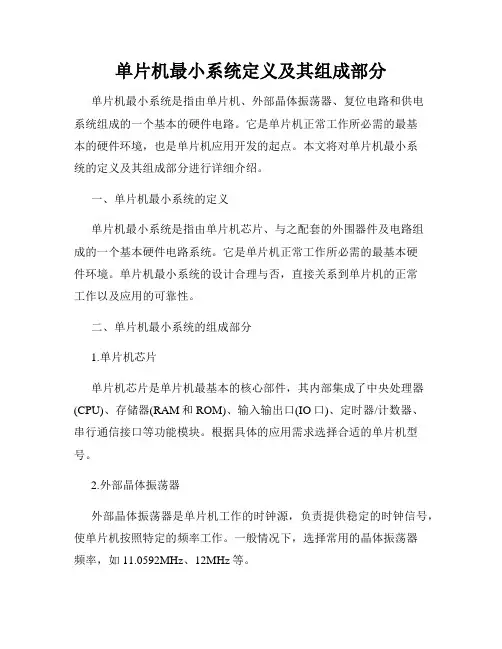

单片机最小系统定义及其组成部分单片机最小系统是指由单片机、外部晶体振荡器、复位电路和供电系统组成的一个基本的硬件电路。

它是单片机正常工作所必需的最基本的硬件环境，也是单片机应用开发的起点。

本文将对单片机最小系统的定义及其组成部分进行详细介绍。

一、单片机最小系统的定义单片机最小系统是指由单片机芯片、与之配套的外围器件及电路组成的一个基本硬件电路系统。

它是单片机正常工作所必需的最基本硬件环境。

单片机最小系统的设计合理与否，直接关系到单片机的正常工作以及应用的可靠性。

二、单片机最小系统的组成部分1.单片机芯片单片机芯片是单片机最基本的核心部件，其内部集成了中央处理器(CPU)、存储器(RAM和ROM)、输入输出口(IO口)、定时器/计数器、串行通信接口等功能模块。

根据具体的应用需求选择合适的单片机型号。

2.外部晶体振荡器外部晶体振荡器是单片机工作的时钟源，负责提供稳定的时钟信号，使单片机按照特定的频率工作。

一般情况下，选择常用的晶体振荡器频率，如11.0592MHz、12MHz等。

3.复位电路复位电路是为了保证单片机的正常启动而设计的。

当单片机上电或外部复位信号到来时，复位电路能够将单片机复位至初始状态。

复位电路通常由电容、电阻和稳压芯片等元件组成，能够提供稳定的复位脉冲。

4.供电系统供电系统是保证单片机供电的基本电路。

单片机通常需要提供3.3V 或5V的直流电源，供电系统需要具备稳压、滤波和过流保护等功能。

供电系统可以采用降压芯片、稳压模块或者电源管理芯片等进行设计搭建。

除了以上四个基本组成部分外，根据实际需求，单片机最小系统还可以包括外设电路、通信电路、显示电路等其他功能电路。

这些电路可根据具体需求进行选择和扩展，以满足应用的多样化需求。

总结单片机最小系统是单片机正常工作的基础，也是单片机应用开发的起点。

它由单片机芯片、外部晶体振荡器、复位电路和供电系统组成。

单片机最小系统的设计需要合理选择电路元件，确保单片机的正常工作和应用的可靠性。

单片机硬件结构-单片机最小系统王莉副教授河南理工大学最小系统：能让单片机工作的最少电路单片机最小系统单片机最小系统包括哪几部分？电源电路时钟电路复位电路▼VCC（40脚）：电源正极▼GND（20脚）：接地端（电源负极）▼自制直流稳压电源~220V >8.9vVCCGND单片机系统电源方案：电源适配器直流插座USB口供电电池供电时钟电路二、时钟电路XTAL1, XTAL2: 片内振荡电路输入/输出端 ▼ XTAL1（19脚）▼ XTAL2（18脚）时钟周期ns3.381/12MHz 1/f T 1/f T osc osc oscosc ====s1MHz 12/1212/f T osc cy μ===12个振荡周期定义为1个机器周期机器周期复位引脚上电＋按钮复位 ▼单片机上电时，电容充电，充电初期，在10k 电阻上出现电压，使得单片机复位；+5v 复位端 （正脉冲有效，持续2个机器周期高电平）RST▼几个毫秒后，电容充电结束，10k电阻上电流降为0，电压也为0， RST引脚变为低电平，0v单片机进入工作状态。

上电＋按钮复位▼工作期间，按下复位按钮，电容放电，在10K电阻上出现电压，使得单片机复位。

上电＋按钮复位▼松开按键，电容又充电，几个毫秒后，0v充电完成，单片机重新进入工作状态。

上电＋按钮复位复位后，CPU以及其他功能部件恢复到一个确定的初始状态，并从这个状态开始工作。

▼PC值归零（0000H）▼各个特殊功能寄存器被赋予初始值：P0～P3 = 0FFH，SP=07H， SBUF的值为随机数……▼退出一切程序进程、退出程序的死循环，从头开始。

本讲小结单片机最小系统▼电源▼时钟电路▼复位电路▼proteus里隐藏了电源和地引脚，默认已经连接好。

单片机最小系统复位电路的vcc
在单片机复位电路中，VCC是电源端，用于给整个系统供电。

在复位引脚RST上外接电阻和电容，可实现上电复位。

当复位电平持续两个机器周期以上时复位有效，复位电平的持续时间必须大于单片机的两个机器周期。

VCC电压通常为恒定的3.3V或5V，因此在正常工作条件下，Reset信号为逻辑高电平，单片机工作正常。

当VCC上电或掉电时，RC复位电路开始工作，保证单片机在特殊情况下也能正常复位。

单片机复位电路是单片机最小系统的重要组成部分，它保证了单片机的正常启动和运行。

单片机最小系统单片机最小系统是指以单片机为核心，配以必要的外围电路，实现一定功能的电路系统。

它通常包含单片机、电源、时钟电路、复位电路和程序存储器等部分。

下面将详细介绍单片机最小系统的构成和特点。

单片机：单片机是整个系统的核心，它负责数据处理和控制信号输出。

常用的单片机型号有AT89CPIC16F877A等。

电源：为单片机提供电能，一般采用直流电源，如5V、3V等。

时钟电路：为单片机提供时钟信号，常用的时钟芯片有0592MHz和4MHz等。

复位电路：当单片机出现程序跑飞或异常情况时，可以通过复位电路使单片机重新启动。

常用的复位芯片有MAX811等。

程序存储器：用于存储单片机程序，常用的存储器有EPROM、EEPROM 和Flash等。

结构简单：单片机最小系统以单片机为核心，配以外围电路，结构简单，易于实现。

功能灵活：通过编程，单片机可以实现各种不同的功能，如数据采集、控制输出、通信等。

可靠性高：由于单片机最小系统结构简单，所以其可靠性较高，适用于各种工业控制和智能家居等领域。

成本低廉：单片机最小系统的硬件成本较低，适用于各种低成本应用场景。

单片机最小系统是一种简单、灵活、可靠且低成本的电路系统，广泛应用于各种嵌入式系统开发中。

随着物联网、智能家居等领域的快速发展，单片机最小系统的应用前景也将更加广阔。

在嵌入式系统和智能硬件领域，单片机最小系统作为一种基本的控制器单元，具有广泛的应用价值。

本文将介绍单片机最小系统的设计与应用，包括系统设计、系统应用和系统优化等方面的内容。

单片机最小系统通常由微处理器（MCU）、电源电路、时钟电路和复位电路等组成。

在设计单片机最小系统时，需要根据具体的应用需求选择合适的微处理器，并搭建相应的电源电路、时钟电路和复位电路。

单片机最小系统的架构设计应考虑应用需求和系统可靠性。

一般而言，系统架构应包括以下几个部分：（1）微处理器：作为系统的核心，微处理器负责数据计算、处理和传输等任务。

一.什么是单片机最小系统常见的单片机最小系统为单片机能独立运行程序及控制外围电路的最简单电路，主要由单片机、晶振电路、复位电路三部分构成。

Stm32f103c8t6也不例外，构成最小的运行电路也需要以上三部分。

Stm32f103最小系统板原理图如下：二.最小系统电路Stm32单片机最小系统电路有单片机、晶振电路、复位电路。

1. 单片机Stm32f103系列单片机主要资源如图：Stm32f103c8t6工作电压为2-3.6V(一般采用3.3V)，内置64-128KBytes Flash，20KBytesSRAM，带有37个通用GPIO口(含特殊功能IO)。

在最小系统板上主要连接晶振电路、复位电路、工作电源、以及配置BOOT启动方式。

BOOT启动方式主要有三种，主闪存存储器启动、系统存储器启动、内置SRAM 启动，对应的BOOT引脚状态如下图：最常用的模式为主闪存存储器启动，即内部Flash启动，BOOT1=0，BOOT1=x(x 表示0或1均可)。

(注意三种模式的对应启动地址均不一样，内部Flash启动的地址为0x0800000)2. 晶振电路(1)主时钟晶振Stm32单片机内部自带一个8MHz的RC时钟，在符合设计需求的情况下，可通过程序在初始化时钟函数内，选择采用内部时钟。

外部主时钟晶振主要作为供单片机内核的时钟源，官方推荐晶振电路主要参数如下：Stm32单片机外部晶振为4-16MHz，常用8MHz，电路图如下：(2)RTC时钟晶振同样，RTC时钟在符合设计需求的情况下，可选用内部自带的40kHz RTC时钟。

外部晶振32.768KHz主要作为单片机内部RTC时钟的时钟源，电路图如下：3. 复位电路复位电路由RC电路及按键构成，10k电阻及1uF电容组成的RC电路;stm32单片机复位引脚为低电平有效，复位电路的作用是使单片机复位引脚在上电时，确保复位引脚至少有1ms以上的低电平状态。

复位按键的作用是当按键按下，复位引脚的被拉至低电平，单片机触发复位。

五一单片机最小系统电路一、概述C51是一种经典的单片机，广泛应用于各种嵌入式系统中。

在实际应用中，最小系统电路是单片机正常工作的基础，因此掌握C51最小系统电路的设计原则对于学习和应用单片机系统具有重要意义。

本文将介绍C51最小系统电路的设计原理和具体实现。

二、C51最小系统电路的基本原理C51最小系统电路的基本原理是通过外部晶体振荡器产生时钟信号，为单片机提供时序信号；通过外部上电复位电路提供复位信号，确保单片机在上电时能够正常启动。

最小系统电路还需要为单片机提供稳定的电源电压，以保证单片机正常工作。

三、C51最小系统电路的具体设计1. 外部晶体振荡器外部晶体振荡器是C51最小系统电路中的关键部件，它可以提供单片机正常的时钟信号。

通常情况下，常用的外部晶体频率为11.0592MHz，也可以根据具体需求选择其他合适的频率。

外部晶体振荡器的接线方式如下：1) 将晶体的两个引脚分别连接到单片机的XTAL1和XTAL2引脚；2) 在晶体的两个引脚和单片机的电源地之间分别连接两个电容，用于滤除晶体振荡过程中的噪声。

2. 上电复位电路上电复位电路是保证单片机在上电时能够正常启动的重要部件。

上电复位电路的基本原理是通过电路中的电容和电阻延时产生一个复位信号，确保单片机在上电时能够进行复位操作。

上电复位电路的接线方式如下：1) 一端连接到单片机的复位引脚，另一端连接到VCC引脚；2) 使用电容和电阻来构成延时电路，使得在上电时能够生成一个适当长度的复位信号。

3. 电源电路电源电路是C51最小系统电路中至关重要的一部分，它为单片机提供稳定的电源电压，保证单片机能够正常工作。

通常情况下，可以采用7805稳压芯片来提供5V稳定电压，具体接线方式如下：1) 输入端接入外部电源，输出端连接到单片机的VCC引脚和其他外围元件所需的电源引脚；2) 在输入端和输出端分别连接适当大小的电容，用于滤波并保证稳定输出。

四、C51最小系统电路的调试与验证完成C51最小系统电路的设计和布线后，需要进行合理的调试和验证工作，以确保系统能够正常工作。

51单片机最小系统原理图51单片机是一种常用的微控制器，它具有体积小、功耗低、性能稳定等特点，因此在嵌入式系统中得到了广泛的应用。

而要搭建一个完整的嵌入式系统，首先需要设计并搭建一个最小系统，本文将介绍51单片机最小系统的原理图设计。

首先，我们需要明确51单片机最小系统的组成部分。

一个完整的最小系统包括51单片机、晶振、复位电路、电源电路、下载电路等几个基本部分。

其中，晶振是单片机工作的时钟信号源，复位电路用于单片机的复位控制，电源电路提供单片机所需的电源，下载电路用于单片机的程序下载。

其次，我们需要根据这几个基本部分设计出相应的原理图。

首先是晶振电路，一般使用的是12MHz的晶振，其原理图是将晶振的两端分别连接到单片机的晶振输入引脚和晶振输出引脚。

接下来是复位电路，复位电路一般由一个电阻和一个电容组成，其原理是通过电容的充放电来实现单片机的复位控制。

然后是电源电路，电源电路一般包括稳压电路和滤波电路，其原理是通过稳压电路将输入的电压稳定在单片机所需的工作电压范围内，并通过滤波电路去除电源中的杂波。

最后是下载电路，下载电路一般由一个串口电平转换芯片和一个串口接口组成，其原理是通过串口电平转换芯片将电脑串口的TTL电平转换成单片机所需的电平，并通过串口接口与单片机相连接。

最后，我们需要将这几个部分的原理图进行整合，设计出完整的51单片机最小系统原理图。

在设计原理图时，需要注意各个部分之间的连接关系，以及引脚的连接方式。

同时，还需要考虑到原理图的布局和美观性，尽量使得原理图清晰易懂，方便后续的调试和维护工作。

总的来说，设计51单片机最小系统原理图是搭建一个完整嵌入式系统的第一步，它直接关系到后续系统的稳定性和可靠性。

因此，在设计原理图时需要认真对待，确保各个部分的连接正确，电路设计合理，从而为后续的系统开发奠定良好的基础。

希望本文的介绍能够对大家有所帮助，谢谢阅读。

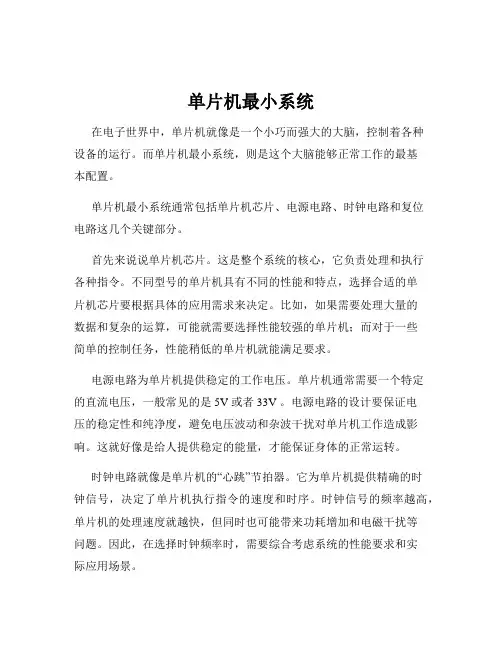

单片机最小系统在电子世界中，单片机就像是一个小巧而强大的大脑，控制着各种设备的运行。

而单片机最小系统，则是这个大脑能够正常工作的最基本配置。

单片机最小系统通常包括单片机芯片、电源电路、时钟电路和复位电路这几个关键部分。

首先来说说单片机芯片。

这是整个系统的核心，它负责处理和执行各种指令。

不同型号的单片机具有不同的性能和特点，选择合适的单片机芯片要根据具体的应用需求来决定。

比如，如果需要处理大量的数据和复杂的运算，可能就需要选择性能较强的单片机；而对于一些简单的控制任务，性能稍低的单片机就能满足要求。

电源电路为单片机提供稳定的工作电压。

单片机通常需要一个特定的直流电压，一般常见的是 5V 或者 33V 。

电源电路的设计要保证电压的稳定性和纯净度，避免电压波动和杂波干扰对单片机工作造成影响。

这就好像是给人提供稳定的能量，才能保证身体的正常运转。

时钟电路就像是单片机的“心跳”节拍器。

它为单片机提供精确的时钟信号，决定了单片机执行指令的速度和时序。

时钟信号的频率越高，单片机的处理速度就越快，但同时也可能带来功耗增加和电磁干扰等问题。

因此，在选择时钟频率时，需要综合考虑系统的性能要求和实际应用场景。

复位电路则用于在系统启动时或者出现异常情况时，将单片机恢复到初始状态。

就好比我们在电脑死机的时候按下重启键，让系统重新开始正常工作。

为了让单片机能够与外部设备进行通信和交互，还需要一些扩展接口。

这些接口可以连接传感器、显示屏、按键等外部设备，实现丰富的功能。

在实际搭建单片机最小系统时，硬件电路的设计和布线非常重要。

要注意电路板的布局合理性，尽量减少线路之间的干扰和信号衰减。

同时，电子元件的选择也要保证质量可靠，以确保系统的稳定性和可靠性。

对于初学者来说，搭建单片机最小系统可能会遇到一些挑战。

比如，焊接技术不熟练可能导致虚焊、短路等问题；对电路原理理解不够深入可能会导致电路设计错误。

但只要有耐心，多学习，多实践，逐渐积累经验，就能成功搭建出一个稳定可靠的单片机最小系统。
