几种自动液位(水位)控制的方法

液位水位控制器的安装方法
液位水位控制器是一种用于测量和控制液位的设备。

安装液位水位控制器需要考虑多方面的因素，包括控制器的类型、安装位置、液位测量介质等。

下面是一些常见的液位水位控制器安装方法:
1. 自动水位控制器安装方法：自动水位控制器通常用于水塔、水箱等液位的测量和控制。

安装时需要将控制器安装在液位测量介质中，并确保传感器垂直安装。

在安装之前，需要根据液位控制器的类型和规格预先设置好液位报警点和控制器的运行模式。

2. 手动水位控制器安装方法：手动水位控制器通常用于简单的液位测量和控制，如水池、鱼缸等。

安装时需要将控制器安装在液位测量介质中，并根据液位高低手动调节水位。

在安装之前，需要根据液位控制器的类型和规格预先设置好液位报警点和控制器的运行模式。

3. 液位传感器安装方法：液位传感器是液位水位控制器的重要组成部分，用于测量液位的高低。

安装液位传感器时需要确保传感器的测量介质符合控制器的要求，并将传感器安装在液位测量介质中，确保测量准确。

4. 液位控制器连接方式：液位控制器通常需要和其他设备连接才能正常运行。

连接时需要根据控制器的规格和设备的要求选择合适的连接方式，如电线、水管等。

同时，需要确保连接处密封可靠，以避免液位控制器受到污染或损坏。

总的来说，液位水位控制器的安装需要综合考虑多个因素，如控制器的类型、安装位置、液位测量介质等。

安装时需要确保传感器垂直安装，并预先设置好液位报警点和控制器的运行模式，以确保控制器能够准确测量和控制液位。

微电脑自动液位（水位）控制器使用说明书本产品采用微电脑自动控制，外形轻便小巧，安装方便，信号线+\P1\P2\P3\多为低压5V，并结合高层楼宇上、下水池（水塔）的水位分级控制，并具有上下水池联合控制，水池排水及多项功能，可自动实现水箱补水、排水、并有效防止水池水位过高溢出或水泵空转或堵转损坏。

非常适合城镇家庭、农村、学校、工况企事业单位的供水工程，广泛应用于印染、化工、食品、饮料、酿酒、制糖等行业。

安装调试可以按照以下步骤进行一、按照本说明书后面的图《控制盒拆开方法》打开本塑料保护盒，将交流电压接到（输入）端子，请将电机接到（输出控制）端子，其他水位传感信号线按照您自己需要的功能，参照接线方法图纸接线。

接好线后必须安装塑料保护外壳，然后才可以给本机上电。

二、使用方法开机时显示型号（型号和相对功能见选型表）电机参数修改方法：按住F 健不放开再开机，直到显示###，再放开F 健，水泵自动启动，等到水泵正常供水（已经稳定），再按F 键一次，自动记录当前电机参数，自动返回正常使用。

水位传感器信号查看方法：开机约50秒后按住F 键不放，显示###，表示P1线水位信号，再接1次F 键显示###，表示P2线水位信号，再按F 键一次，显示###，表示P3线水位信号。

再按一次F 键，显示###，表示当前电机启动后的参数。

水位显示含义：显示表示低水位 显示第2位一点表示下水池无水 显示表示低水位 显示第2位两点表示下水池有水显示表示低水位手动控制法：按A 键或B 键进入手动控制，再按A 键启动输出，按B 键停止输出，按F 键退出手动控制功能，返回自动控制。

电机过载保护后关闭输出并且显示，按A 键退回到正常使用。

电机空载保护后关闭输出并且显示，按A 键退回到正常使用。

直接可控制 220V 1.2KW外配接触器 380V 15KW缺水保护，溢出保护，空载保护，过载保护，堵转保护，故障记忆。

.JLD三、型号和相对功能选型表序号仪表功能开机显示功能作用01计数仪表使用+/P1/P2/P3接线端子计数计算02温控仪表使用+/P1/P2/P3接线端子控制显示温度03三线供水使用+/P1/P2接线端子给水箱、水池、设备供水04三线排水使用+/P1/P2接线端子给水箱、水池、设备排水05五线供水使用+/P1/P2/P3/+接线端子给水箱、水池、供水06防频繁开关使用流量和压力开关组合控制，防止水泵频繁启动07浮球控制使用+/P1/P2接线端子，接上浮球或电触点控制08倒计时定时器设定时间后，倒计时，到达时间后自动停机0924H 定时控制到达设定的时间后，启动水泵，水塔满后自动停机四、接线方法参考接线注意事项：1、输入和输出多是危险电压，请先切断输入电源再接线，以防触电危险。

洗涤塔液位控制方法
洗涤塔液位控制是工业过程中确保洗涤塔内液体保持在安全且有效运行范围内的关键技术之一。

以下是一些常用的洗涤塔液位控制方法：
1.浮球式液位控制器：
利用浮力原理，通过连接到浮球的机械或电动开关来检测和调节液位。

当液位上升时，浮球随之升高并触发阀门动作（如打开或关闭进水阀、出水阀），以维持预设液位。

2.电容式/雷达式液位计：
采用非接触式的测量方式，电容式液位计通过检测电容值变化来反映液位高度；雷达液位计则利用微波反射原理，精确测量距离从而推算液位。

3.差压式液位变送器：
在洗涤塔顶部和底部安装压力传感器，利用液位高度与静压差的关系进行测量，并将信号传送到控制器，进而调整进出水量。

4.超声波液位控制器：
发射超声波脉冲至液面，接收从液面反射回来的回波时间，计算出液位高度，并据此自动调节泵或阀门的开度。

5.PID控制系统：
通过安装液位传感器并将信号反馈给PID控制器，根据设定点与实际液位之间的偏差，实时调整输出信号控制相关阀门的开启程度，实现精确而稳定的液位控制。

6.分程控制系统：
对于复杂的工艺要求，可能需要采用多级控制策略，例如使用两个不同设定点的控制阀进行协同工作，一个负责粗调，另一个负责细调，共同保证液位稳定。

7.PLC或DCS控制：
将液位传感器集成到自动化控制系统中，通过可编程逻辑控制器（PLC）或分布式控制系统（DCS）实现更高级别的自动化控制，包括远程监控、报警设置及故障自诊断功能。

综上所述，选择哪种液位控制方法取决于具体的工艺条件、精度要求、现场环境以及设备的成本效益等因素。

在实际应用中，往往结合多种技术手段，确保洗涤塔液位在既定的安全范围内高效稳定运行。

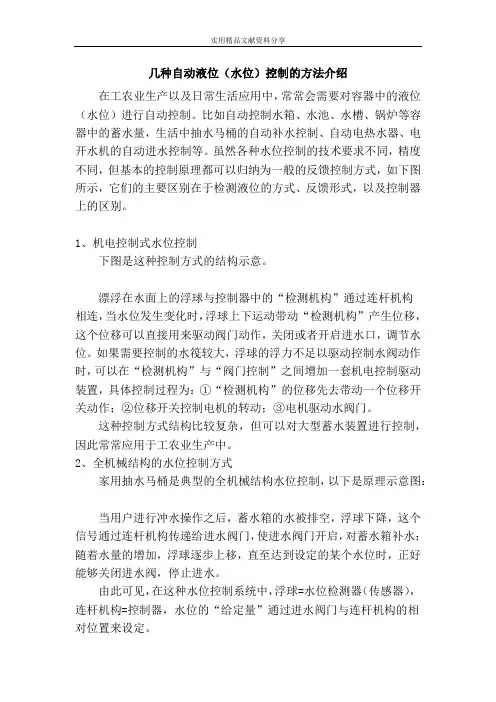

几种自动液位（水位）控制的方法介绍在工农业生产以及日常生活应用中，常常会需要对容器中的液位（水位）进行自动控制。

比如自动控制水箱、水池、水槽、锅炉等容器中的蓄水量，生活中抽水马桶的自动补水控制、自动电热水器、电开水机的自动进水控制等。

虽然各种水位控制的技术要求不同，精度不同，但基本的控制原理都可以归纳为一般的反馈控制方式，如下图所示，它们的主要区别在于检测液位的方式、反馈形式，以及控制器上的区别。

1、机电控制式水位控制下图是这种控制方式的结构示意。

漂浮在水面上的浮球与控制器中的“检测机构”通过连杆机构相连，当水位发生变化时，浮球上下运动带动“检测机构”产生位移，这个位移可以直接用来驱动阀门动作，关闭或者开启进水口，调节水位。

如果需要控制的水筏较大，浮球的浮力不足以驱动控制水阀动作时，可以在“检测机构”与“阀门控制”之间增加一套机电控制驱动装置，具体控制过程为：①“检测机构”的位移先去带动一个位移开关动作；②位移开关控制电机的转动；③电机驱动水阀门。

这种控制方式结构比较复杂，但可以对大型蓄水装置进行控制，因此常常应用于工农业生产中。

2、全机械结构的水位控制方式家用抽水马桶是典型的全机械结构水位控制，以下是原理示意图：当用户进行冲水操作之后，蓄水箱的水被排空，浮球下降，这个信号通过连杆机构传递给进水阀门，使进水阀门开启，对蓄水箱补水；随着水量的增加，浮球逐步上移，直至达到设定的某个水位时，正好能够关闭进水阀，停止进水。

由此可见，在这种水位控制系统中，浮球=水位检测器（传感器），连杆机构=控制器，水位的“给定量”通过进水阀门与连杆机构的相对位置来设定。

3、古老的水位控制山区坡地种植水稻与平原不同，需要依山修筑层叠而上的梯田。

这种梯田结构至少有两个作用：其一，保持每一块田地都是平面，以便于耕作，其二，灌溉的水源从最上层引入，逐层注满后又逐层向下浇灌，因此，当水量充足时，只要每一层田埂上的排水口高度合适，就可以确保每块田地中的水位高度适中。

在排水控制系统中，主机安装在泵房。工作中，主机实时检测水深信号，并控制水泵，上限启泵，下限停泵。 如果水位超过上上限、或低于下下限、或水泵故障，主机通过短信通知管理员，管理员可现场查看，或编发短信 指令，强制启、停水泵。
排水泵站远程监控系统适用于城市排水泵站的远程监控及管理。泵站管理人员可以在泵站管理处的监控中心 远程监测站内格栅机的工作状态、污水池水位、提升泵组工作状态、出站流量、池内有害气体浓度等；支持手动 控制、自动控制、远程控制格栅机、排风机及提升泵的启停；图像监视站内全景及重要的工位。
浮球磁性开关液位控制器
图2浮球磁性开关外形结构示意图浮球磁性开关液位控制器（UQK-611、612、613、614型）是利用浮球内置 干簧开关动作而发出水位信号。因外部无任何可动机构，因此特别适用于含有固体、半固体浮游物的液体，如生 活污水、工厂废水等液体的液位自动报警和控制。
图3浮球磁性开关液位控制器安装示意图图2为浮球磁性开关外形结构示意图，它由工程塑料浮球、外接导线 和密封在浮球内的开关装置组成。开关装置由干簧管、磁环和动锤组成。其安装示意图如图3所示。当液位在下限 时浮球正置，动锤在浮球下部，浮球因为动锤在下部，重心向下，基本保持正置状态，发出开泵信号。
用途
应用范围
水位控制器广泛应用于工业锅炉、民用建筑用水池、水塔、水箱，以及石油化工、造纸、食品、污水处理等 行业内开口或密闭储罐，地下池槽中各种液体的液位测量，被检测的介质可分水、油、酸、碱、工业污水等各种 导电及非导电液体。与电动阀组成一套先进的用
分类
干簧管水位控制器
干簧管水位控制器由干簧管开关和永久磁铁组成。适用于工业和民用建筑中的水箱、水塔及水池等开口容器 的水位控制或水位报警。图1为干簧管水位控制器的安装和接线图。其工作原理如下：在塑料管内固定有上、下水 位干簧开关SL1和SL2，塑料管下端密封，

等级:课程设计课程名称电气控制与PLC课程设计课题名称液位自动控制系统设计与调试专业班级学号姓名指导老师电气信息学院课程设计任务书课题名称液位自动控制系统设计与调试姓名专业班级学号指导老师课程设计时间教研室意见审核人：一.课程设计的性质与目的本课程设计是自动化专业教学计划中不可缺少的一个综合性教学环节，是实现理论与实践相结合的重要手段。

它的主要目的是培养学生综合运用本课程所学知识和技能去分析和解决本课程围的一般工程技术问题，建立正确的设计思想，掌握工程设计的一般程序和方法。

通过课程设计使学生得到工程知识和工程技能的综合训练，获得应用本课程的知识和技术去解决工程实际问题的能力。

二. 课程设计的容1.根据控制对象的用途、基本结构、运动形式、工艺过程、工作环境和控制要求，确定控制方案。

2.绘制水箱液位系统的PLC I/O接线图和梯形图，写出指令程序清单。

3.选择电器元件，列出电器元件明细表。

4.上机调试程序。

5.编写设计说明书。

三. 课程设计的要求1.所选控制方案应合理，所设计的控制系统应能够满足控制对象的工艺要求，并且技术先进，安全可靠，操作方便。

2.所绘制的设计图纸符合国家标准局颁布的GB4728－84《电气图用图形符号》、GB6988－87《电气制图》和GB7159－87《电气技术中的文字符号制定通则》的有关规定。

3.所编写的设计说明书应语句通顺，用词准确，层次清楚，条理分明，重点突出，篇幅不少于7000字。

四.进度安排1.第一周星期一：布置课程设计任务，讲解设计思路和要求，查阅设计资料。

2.第一周星期二～星期四：详细了解搬运机械手的基本组成结构、工艺过程和控制要求。

确定控制方案。

配置电器元件，选择PLC型号。

绘制传送带A、B的拖动电机的控制线路原理图和搬运机械手控制系统的PLC I/O接线图。

设计PLC梯形图程序，列出指令程序清单。

3.第一周星期五：上机调试程序。

4.第二周星期一：指导编写设计说明书。

几种自动液位（水位）控制的方法介绍在工农业生产以及日常生活应用中，常常会需要对容器中的液位（水位）进行自动控制。

比如自动控制水箱、水池、水槽、锅炉等容器中的蓄水量，生活中抽水马桶的自动补水控制、自动电热水器、电开水机的自动进水控制等。

虽然各种水位控制的技术要求不同，精度不同，但基本的控制原理都可以归纳为一般的反馈控制方式，如下图所示，它们的主要区别在于检测液位的方式、反馈形式，以及控制器上的区别。

500)this.style.width=500;”>1、机电控制式水位控制下图是这种控制方式的结构示意。

500)this.style.width=500;”>漂浮在水面上的浮球与控制器中的“检测机构”通过连杆机构相连，当水位发生变化时，浮球上下运动带动“检测机构”产生位移，这个位移可以直接用来驱动阀门动作，关闭或者开启进水口，调节水位。

如果需要控制的水筏较大，浮球的浮力不足以驱动控制水阀动作时，可以在“检测机构”与“阀门控制”之间增加一套机电控制驱动装置，具体控制过程为：①“检测机构”的位移先去带动一个位移开关动作；②位移开关控制电机的转动；③电机驱动水阀门。

这种控制方式结构比较复杂，但可以对大型蓄水装置进行控制，因此常常应用于工农业生产中。

2、全机械结构的水位控制方式家用抽水马桶是典型的全机械结构水位控制，以下是原理示意图：500)this.style.width=500;”>当用户进行冲水操作之后，蓄水箱的水被排空，浮球下降，这个信号通过连杆机构传递给进水阀门，使进水阀门开启，对蓄水箱补水；随着水量的增加，浮球逐步上移，直至达到设定的某个水位时，正好能够关闭进水阀，停止进水。

由此可见，在这种水位控制系统中，浮球=水位检测器（传感器），连杆机构=控制器，水位的“给定量”通过进水阀门与连杆机构的相对位置来设定。

3、古老的水位控制山区坡地种植水稻与平原不同，需要依山修筑层叠而上的梯田。

水位控制器工作原理水位控制器是一种常见的自动控制设备，它可以监测和控制液体的水位。

它广泛应用于水泵系统、水箱、储水池和其他需要精确控制水位的场合，以确保液体的稳定供应。

本文将详细介绍水位控制器的工作原理。

一、水位探测技术水位控制器通常使用以下两种水位探测技术：浮球开关和电极探测。

1. 浮球开关：浮球开关是一种机械式的水位探测器，在水位变化时通过浮动来控制开关的状态。

浮球开关通常由一个浮球和一个开关组成。

当液位上升到一定高度时，浮球随之上浮，将开关关闭。

反之，当液位下降到一定高度时，浮球下沉，将开关打开。

通过浮球开关的状态改变，水位控制器能够判断液体的水位高低。

2. 电极探测：电极探测是一种电气式的水位探测技术，它利用电解质液体的导电性原理来监测液位。

电极探测器通常由两个电极组成，一个是悬浮电极，另一个是参考电极。

当液位触碰到悬浮电极时，电极之间形成导电通路，电极探测器就能检测到液位的存在。

通过电极之间的电导率变化，水位控制器能够实时监测液体的水位。

二、水位控制原理1. 水位上升控制：当水位控制器检测到液位低于设定值时，它会启动水泵，将水从储水池或水箱中抽出。

水泵将液体输送到被控制的系统中，直到液位上升到设定值。

一旦达到设定水位，水位控制器就会关闭水泵，停止液体的进一步输入。

这种方式可以保持系统中的水位在一个范围内，确保水源的稳定供应。

2. 水位下降控制：当水位控制器检测到液位高于设定值时，它会停止水泵的运行，阻止液体的进一步输入。

这样可以防止液体溢出或过度供应的情况发生。

一旦液位下降到设定水位以下，水位控制器将再次启动水泵，并重复上述水位上升控制的过程。

三、水位控制器工作流程水位控制器的工作流程可以简要概括如下：1. 启动：水位控制器通过电源供电，并初始化各个探测器和执行器的状态。

2. 检测：水位控制器定期检测液位，并根据液位的变化判断是否需要进行控制操作。

3. 控制：根据检测到的液位，水位控制器决定是否需要控制水泵的运行。

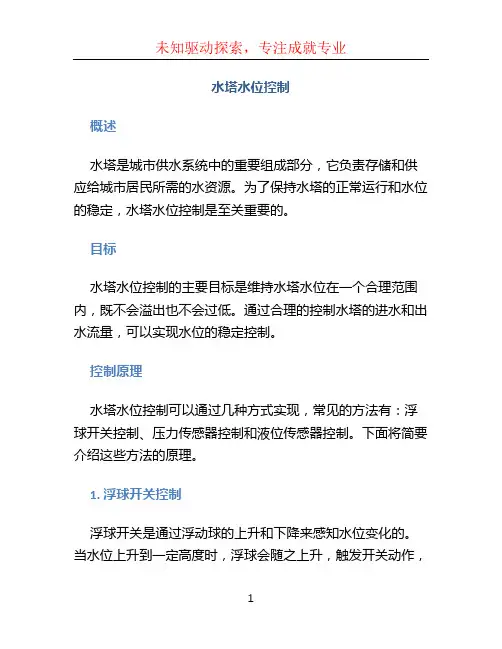

水塔水位控制概述水塔是城市供水系统中的重要组成部分，它负责存储和供应给城市居民所需的水资源。

为了保持水塔的正常运行和水位的稳定，水塔水位控制是至关重要的。

目标水塔水位控制的主要目标是维持水塔水位在一个合理范围内，既不会溢出也不会过低。

通过合理的控制水塔的进水和出水流量，可以实现水位的稳定控制。

控制原理水塔水位控制可以通过几种方式实现，常见的方法有：浮球开关控制、压力传感器控制和液位传感器控制。

下面将简要介绍这些方法的原理。

1. 浮球开关控制浮球开关是通过浮动球的上升和下降来感知水位变化的。

当水位上升到一定高度时，浮球会随之上升，触发开关动作，控制进水阀门关闭；当水位下降到一定低度时，浮球下降，开关触发，进水阀门打开。

通过这种方式可以实现水位的控制。

2. 压力传感器控制压力传感器可以感知水塔内部的水压。

当水位上升时，水压也会相应增加；当水位下降时，水压减小。

通过监测水压的变化，可以控制进水和出水阀门的开闭，从而实现水位的控制。

3. 液位传感器控制液位传感器可以直接感知到水位的高度，通常通过使用电极来测量水位的变化。

当水位上升到一定高度时，液位传感器会触发控制信号，控制进水阀门关闭；当水位下降到一定低度时，信号触发，进水阀门打开。

这种方式也可以实现水位的控制。

控制方法在实际应用中，一般会结合多种控制方法来实现水塔水位的控制，以提高控制的准确性和可靠性。

下面是一种常见的水塔水位控制方法的流程图示例：graph TDA[获取当前水位] --> B[根据水位控制信号判断是否需要进水]B --> |需要进水| C[打开进水阀门]B --> |不需要进水| C[关闭进水阀门]C --> D[等待一段时间]D --> E[根据水位控制信号判断是否需要出水]E --> |需要出水| F[打开出水阀门]E --> |不需要出水| F[关闭出水阀门]F --> G[等待一段时间]G --> A该控制方法的基本流程如下： 1. 获取当前水位信息 2. 根据水位控制信号判断是否需要进水 3. 如果需要进水，则打开进水阀门，否则关闭进水阀门 4. 等待一段时间，让水位有时间上升或下降 5. 根据水位控制信号判断是否需要出水 6. 如果需要出水，则打开出水阀门，否则关闭出水阀门 7. 等待一段时间，让水位有时间上升或下降 8. 回到第1步，进行下一次水位控制控制策略为了更好地控制水塔水位，需要制定合理的控制策略。

水位控制开关原理详解及水位自动控制装置原理图水位控制开关是反馈液面位置信号，通知值班室中控台，水位是否到达指定水位，并可联动控制相关设备启动或关闭（如，水泵）。

信号电压常为12V或24V安全电压。

水位控制开关--应用领域广泛应用于工业锅炉、民用建筑用水池、水塔、水箱，以及石油化工、造纸、食品、污水处理等行业内开口或密闭储罐，地下池槽中各种液体的液位测量，被检测的介质可分水、油、酸、碱、工业污水等各种导电及非导电液体。

与电动阀组成一套先进的液位显控设备，自动开、关电动阀。

水位控制开关原理--电容式电容式水位开关原理：是采用侦测水位变化时所引起的微小电容量（通常为PF）差值变化，由专用的ADA电容检测芯片进行信号处理，可以输出多种信号通讯协议，如：IO，BCD，PWM，UART，IIC，电容式水位检测的最大优势在于可以隔着任何介质检测到容器内的水位或液体的变化，大大扩展了实际应用，同时有效避免了传统水位检测方式的稳定性、可靠性差的弊端，甚至在某些特殊领域不能检测的问题。

该专用ADA电容检测芯片由于内置MCU双核处理，就可以实现很多特殊控制功能，甚至实现更多的集成化、智能化水位检测功能，诸如太阳能热水器、咖啡壶等应用中掉电后的水位变化也能可靠检测当前水位，电容式水位检测是目前水位开关中最有优势的检测方法。

水位控制开关原理--电子式电子式水位开关原理：（并不是电极式，不是靠通过水的导电性去判断水位，常规尺寸为15020mm）通过内置电子探头对水位进行检测，再由芯片对检测到的信号进行处理，当判断到有水时，芯片输出高电平24V或5V等，当判断到无水时，芯片输出0V。

高低电平的信号通过PLC或其它控制电路板来读取，并驱动水泵等用电器工作。

产品可以任意方向安装，当横向安装时，水位到达蓝线就动作，且精度较高。

产品竖向安装时，水位到达红线就动作，有一定的防波浪功能。

图中的BZ2401为普通型电子式水位开关，适用常温水体环境。

锅炉液位控制完整系统原理概述一、引言锅炉液位控制是锅炉运行中非常重要的一个环节，液位控制的稳定与否直接影响到锅炉的安全运行和能效。

本文将对锅炉液位控制的完整系统原理进行概述，包括液位测量、液位控制、液位保护等方面的内容。

二、液位测量液位测量是锅炉液位控制的基础，常用的液位测量方法有以下几种：1. 磁翻板液位计：通过浮子的上下浮动来实现液位的测量，浮子上的磁性翻板会随着液位的变化而翻转，通过磁力作用在指示器上显示液位高低。

2. 高频电容液位计：利用电容的原理来测量液位，通过电容传感器和电容变送器将液位信号转化为标准的电流或电压信号。

3. 微波液位计：采用微波的传输特性来测量液位，通过发射器和接收器之间的微波信号的传播时间来确定液位高低。

三、液位控制液位控制是为了保持锅炉液位在设定范围内，常用的液位控制方法有以下几种：1. 水位比例控制：根据锅炉负荷的变化，通过调节给水阀的开度来控制锅炉液位，使其保持在设定的比例范围内。

2. 水位偏差控制：通过调节给水阀的开度，使锅炉液位与设定值之间的偏差保持在一定范围内，以实现液位的控制。

3. 水位PID控制：采用PID控制算法，通过对液位偏差、变化率和积分值进行综合调节，实现锅炉液位的精确控制。

四、液位保护液位保护是为了防止锅炉液位过低或过高而导致的安全事故，常用的液位保护方法有以下几种：1. 低液位保护：当锅炉液位低于设定值时，自动停止给水，避免锅炉缺水运行，同时发出警报信号。

2. 高液位保护：当锅炉液位高于设定值时，自动停止给水，避免锅炉溢水运行，同时发出警报信号。

3. 过低液位保护：当锅炉液位过低时，自动停止燃烧器的工作，避免燃烧器在缺水状态下继续燃烧，造成锅炉事故。

4. 过高液位保护：当锅炉液位过高时，自动停止给水和燃烧器的工作，避免锅炉溢水和燃烧器在过高液位下继续燃烧，造成锅炉事故。

五、总结锅炉液位控制完整系统的原理概述了液位测量、液位控制和液位保护等方面的内容。

液位控制/水位控制的核心在于液位传感器，它决定了液位控制系统的可靠性、稳定性及使用寿命。

液位控制显示仪表做得好坏，可以起到景上添花的作用，可以增加很多功能，但并不是决定液位控制系统寿命的核心。

目前大部分液位传感器在清水中使用寿命最长。

一般一年多，好一点的两年，一般不超过三年，差的仅几个月。

在热水中绝大部分液位传感器不能使用，在污水中液位传感器的使用寿命会大打折扣。

所以，现有的液位自动控制系统使用寿命一般就是一两年，这和现代微电子技术的发展形成鲜明对比。

现代微电子技术如我们的冰箱彩电等使用寿命至少都在七八年以上。

因此我们现在对现有液位传感器技术，如电极式、光电式、GSK/UQK/GKY、压力传感器、超声波传感器等的原理分析一下，这样我们就知道使用时该注意什么了。

一、电极式液位控制/水位控制原理电极式是最早的液位控制/水位控制方式，其控制原理很简单：因为水是导体，有水的时候两个电极间导电，交流接触器吸合。

图1.1为电极式在水中控制原理示意图。

但是电极在水中会分解而且会吸附很多杂质。

如果不及时清理，电极就会失去作用。

所以电极式液位传感器在清水中使用也只有几个月的寿命，在污水和热水中均不能使用。

电极式液位控制技术，简单便宜，但使用寿命较短。

为了弥补电极式液位控制技术的缺陷，人们想办法将电极和水分离出来，于是出现了干簧管，形成了UQK和GSK两种液位控制技术。

二、UQK液位控制/水位控制原理干簧管将电极触点密封在玻璃管内，接近磁铁，触点就会吸合。

所以人们在浮球里放一块磁铁和上、下两个干簧管，通过导线将浮球固定于水池中，如图2.1。

这就是UQK的液位控制/水位控制方式。

当水池无水的时候，浮球下垂，磁铁在下限干簧管处，故下限干簧管吸合。

当水池有水的时候如图2.2，浮球上翻，磁铁在上限干簧管处，故上限干簧管吸合。

将干簧管触点串接交流接触器，就可以控制水泵启动，见图2.3。

这种方式依靠水的浮力使浮球上下翻转，上限、下限间的距离依据导线的长度来决定。

液位控制/水位控制的核心在于液位传感器，它决定了液位控制系统的可靠性、稳定性及使用寿命。

液位控制显示仪表做得好坏，可以起到景上添花的作用，可以增加很多功能，但并不是决定液位控制系统寿命的核心。

目前大部分液位传感器在清水中使用寿命最长。

一般一年多，好一点的两年，一般不超过三年，差的仅几个月。

在热水中绝大部分液位传感器不能使用，在污水中液位传感器的使用寿命会大打折扣。

所以，现有的液位自动控制系统使用寿命一般就是一两年，这和现代微电子技术的发展形成鲜明对比。

现代微电子技术如我们的冰箱彩电等使用寿命至少都在七八年以上。

因此我们有必要对现有液位传感器技术，如电极式、光电式、GSK/UQK/GKY、压力传感器、超声波传感器等的原理分析一下，这样我们就知道使用时该注意什么了。

一、电极式液位控制/水位控制原理电极式是最早的液位控制/水位控制方式，其控制原理很简单：因为水是导体，有水的时候两个电极间导电，交流接触器吸合。

图1.1为电极式在水中控制原理示意图。

但是电极在水中会分解而且会吸附很多杂质。

如果不及时清理，电极就会失去作用。

所以电极式液位传感器在清水中使用也只有几个月的寿命，在污水和热水中均不能使用。

电极式液位控制技术，简单便宜，但使用寿命较短。

为了弥补电极式液位控制技术的缺陷，人们想办法将电极和水分离出来，于是出现了干簧管，形成了UQK和GSK两种液位控制技术。

二、UQK液位控制/水位控制原理干簧管将电极触点密封在玻璃管内，接近磁铁，触点就会吸合。

所以人们在浮球里放一块磁铁和上、下两个干簧管，通过导线将浮球固定于水池中，如图2.1。

这就是UQK的液位控制/水位控制方式。

当水池无水的时候，浮球下垂，磁铁在下限干簧管处，故下限干簧管吸合。

当水池有水的时候如图2.2，浮球上翻，磁铁在上限干簧管处，故上限干簧管吸合。

将干簧管触点串接交流接触器，就可以控制水泵启动，见图2.3。

这种方式依靠水的浮力使浮球上下翻转，上限、下限间的距离依据导线的长度来决定。

（多功能）液位控制器使用手册一、 简介目前，液位控制器大都使用3个不锈钢探头方式，工作原理是测量水的电阻，其弊端是：A、控制器水位传感工作在小电流（微安级）模拟状态，易受电磁干扰造成误动作。

B、输出方式单一，不能与电机综合保护器配合工作，易烧坏给水水泵。

C、控制器本身无水位保护，极易造成水箱溢出跑水。

D、在有上下水箱配合的环境无法工作，构成控制电路困难。

E、由于各地区、各种水质的导电性能不同，而且有些水质由于各种离子的存在，环境易构成原电池，更使电阻式水位控制器工作不稳定。

针对以上问题，一种高性能低价位液位控制器面市，具有如下特点：1、结构简单，性能优良，抗干扰性强，坚固耐用，平均无故障时间长达10年。

自动给水，不用人工管理，节省开支。

2、本控制器为多功能给水控制器，可应用于普通地面水箱、下卧式水箱、上位水箱、压力罐、深井泵等各种给水方式，上下位水箱配合式和压力罐方式可实现24小时给水。

3、操作简单；本控制器能在自动模式下长期稳定运行，在控制箱中可加自动手动运行转换开关，接线简单，工作方便灵活。

4、控制器本身有水位超高保护功能，当由于传感器失灵或其它原因造成水位超过高位水位时能够自动停机并自锁，防止水箱跑水。

5、本控制器工作在低压（DC12V）较大（5~10mA）电流，输入为开关量，不受水质影响，抗干扰能力极强，工作稳定。

6、输出端模拟启动停止按钮方式（2个继电器配合），可以与电机综合保护器配合工作，有效保护水泵电机。

二、 控制器性能1、该控制器为配电箱内安装器件，整机尺寸：纵72mm×横83mm×高113mm，自带导轨卡槽，安装方便。

2、各端子说明。

P1为输出1中点（单刀双掷的中点），P2为输出1常开点，P3为输出1常闭点。

P4为输出2中点（单刀双掷的中点），P5为输出2常开点，P6为输出2常闭点。

P7、P8为220V电源输入。

P9、P15为+12V直流输出，负载能力400mA电流，供外接传感器使用。

超声波液位计
超声波液位计是由微处理器控制的数字物位仪表。在测量中脉冲超声波 由传感器（换能器）发出，声波经物体表面反射后被同一传感器接收，转换 成电信号。并由声波的发射和接收之间的时间来计算传感器到被测物体的距 离。 由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体 和固体物料高度的测量。 超声波物位计特点 1、非接触式测量，运行稳定可靠：超声波物位计[1]安装于料仓、液罐 上方，不直接接触物料，克服了其它型号液（物）位计直接接触物料和由此 而带来的弊端。 2、强大通讯功能：超声波料位计仪表配备RS485串行接口，向上位机 传输测量数据，以集中控制和自动化管理。 3、低功耗、上下限报警：超声波料位计主机功耗小于5W，继电器触点 输出上下限报警信号。 4、测量周期短、测量精度高。超声波料位计小盲区、抗干扰能力强。
磁性翻板液位计维护 1. 液位计筒体内不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。 2. 根据介质情况，可定期清洗主导管，清除管内沉积物杂质。 3. 对液位计进行清洗后或更换浮子时，打开排污法兰，在装入磁性浮子时，应注意 重端带磁性一端向上，不能倒装！ 4. 对低温型及液化气专用型产品，液位计主体采用真空夹套保温，安装使用过程中 注意不要把夹套破坏，以免影响产品质量。 安装 1、液位计安装必须垂直，以保证浮球组件在主体管内上下运动自如。 2、液位计主体周围不容许有导磁体靠近否则直接影响液位计工F确工作。 3、液位计安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色， 零位以上显示白色。
浮球液位计是以磁浮球为测量元件，通过磁耦合作用，使传感器内电阻 成线性变化，由智能转换器将电阻变化转换成4~20mA标准电流信号，并叠加 HART信号输出或就地液晶显示，可现场显示液位的百分比、4~20mA电流及 液位值，远传供给控制室可实现液位的自动检测、控制和记录。该仪表适用 于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内 介质液位的测量，尤其对于地下贮槽、贮罐的液位测量最为理想。

目前在用的水位控制方式主要有以下几种：外置水压式水位控制阀：水位控制阀，是一种自动控制水箱、太阳能水箱水位夜面高度的水力控制阀。

当水面下降时，水位控制阀所承受的压力减小，阀内的弹簧受力减小，而延伸，进水阀芯打开自动加水，水箱内的水位渐渐上升，阀门内所受的压力渐渐增大，当水位上升到预设的液位时弹簧所受的力与阀内所承受的压力达到平衡，阀门自动停止加水。

该产品适用于工矿企业、民用建筑中各种水箱、太阳能水箱的自动供水系统。

并可用作常压锅炉循环供水水箱进水控制阀。

工作原理本阀门是利用水箱内水的自身压力转化为力矩,利用自来水的压力膨胀,结合杠杆原理制作而成.可实现水箱的全自动进水控制。

1.该发明安装于水箱外的室内，维修更换方便。

2.该控制阀不用电能，仅利用液体压力介质的自身压力为动力来实现，具有节约电能、制作工艺简单、价格低廉，使用寿命长至7年以上,能为广大太阳能热水器用户所接受。

3.该控制阀水位调节范围广，使用水位调节范围是0~3m; 3~6m；6~10m(三种阀)的水位高度；使用调节压力范围是0~0.2Mpa。

对自来水有减压作用，洗澡时易调节水温，节水。

4.使用POM塑料为原材料，（ POM聚甲醛树脂是高密度、高结晶度的热塑性工程塑料材料具有很高的机械强度和刚性;最高的疲劳强度;环境抵抗性、耐有机溶剂性佳;耐反覆冲击性强;广泛的使用温度范围(-40℃~120℃);耐紫外线;也正是因为这些优异的化学和物理性能可以和钢铁媲美，而重量又轻于钢，才称之为“赛钢”！）5.使用寿命7~10年。

6.还可使用于阳台壁挂式太阳能热水器和电热水器等水箱的调节水压之用。

本发明使用压力可调节范围为0~0.2Mpa，可以降低阳台壁挂式太阳能热水器水箱等水箱和太阳能真空玻璃管设计压力，从而降低阳台壁挂式太阳能热水器制造成本，降低了其价格，提高了阳台壁挂式太阳能热水器的市场购买力。

如图电极式水位控制系统：使用多个电极线与水面接触，探测水位。

使用液位计进行水位监测的技巧和方法水位监测是一项重要的任务，无论是在工业领域还是在日常生活中，都需要对水位进行准确地监测和控制。

而液位计作为一种常见且有效的测量工具，在水位监测中起到了关键的作用。

本文将探讨一些使用液位计进行水位监测的技巧和方法，以帮助读者更好地掌握这一技能。

首先，选择合适的液位计是非常重要的。

液位计有许多不同的类型，如浮球液位计、电容式液位计、毛细管液位计等。

在选择液位计时，需要考虑到监测环境的特点和要求。

例如，在高温环境中，可以选择耐高温的电容式液位计；在易爆环境中，可以选择安全可靠的浮球液位计。

此外，还需要考虑测量范围、精度和稳定性等因素，以确保所选择的液位计能够满足监测要求。

其次，在安装液位计时需要注意一些要点。

首先，液位计的安装位置应选择在与液位变化直接相关的位置上，以确保获得准确的测量结果。

其次，需要注意液位计与被测液体的接触方式。

有些液位计可以直接与被测液体接触，如浮球液位计；而有些液位计则需要通过导管或传感器与被测液体进行连接。

无论采用何种方式，都需要确保连接处的密封性，以免液体泄漏影响测量的准确性。

第三，校准液位计是确保水位监测准确性的关键。

不同类型的液位计在使用前都需要进行校准，以便将测量结果与实际水位相匹配。

校准液位计的方法有很多种，例如手动校准、自动校准和远程校准等。

具体选择何种校准方法需要根据液位计的型号和功能来决定。

无论使用何种方法，都需要按照液位计的使用说明进行操作，并根据实际情况进行调整和修正，以确保测量结果的准确性。

最后，在使用液位计过程中需要注意一些常见问题的处理。

例如，液位计出现故障或误差时，可以通过检查传感器和电路、更换电池或校准液位计等方法来解决。

此外，还需定期对液位计进行维护和清洁，以保持其正常的工作状态。

如果发现液位计无法正常工作或有其他异常情况，应及时联系专业的维修人员进行处理，以免影响水位监测的准确性和安全性。

在总结上述的技巧和方法之后，我们可以看到，使用液位计进行水位监测需要综合考虑液位计的选择、安装、校准和维护等方面。
