机械设计期末复习(2014-14)

练习题一一、填空题1.按照摩擦界面的润滑状态，可将摩擦分为干摩擦、边界摩擦、液体摩擦和混合摩擦2.已知某三线螺纹中径为9.5mm，螺距为1mm，则螺纹的导程为3mm3.螺纹连接防松的实质就是防止螺纹副的相对转动，按照防松方法的工作原理可将其分为三类，分别是摩擦防松、机械防松和永久防松4.受轴向工作载荷的紧螺栓连接中，螺栓受到的总拉力F0与预紧力F’、残余预紧力F"和工作拉力F之间的关系为b.A.F0=F’+F b F0= F’+Cb/ (Cb+Cm)F C、F,=F'+F"5.导向平键的工作面是键的两侧面，导向平键连接的主要失效形式是工作面的磨损6.V带传动中带工作中最大应力产生在紧边进入小带轮处，其值为:@max=@1+@b1+@c7.齿轮传动中选取齿宽系数时，一般采用硬齿面齿轮时齿宽系数b采用软齿面齿轮时齿宽系效，齿轮相对于轴承对称布置时的齿宽系数a齿轮悬臂布置时的齿宽系数。

a、大于:b、小于: C、等于，8.一减速齿轮传动，主动轮1用45号钢调质，从动轮用45号钢正火，则它们齿面接触应力的关系是@h1 b @h2, 齿根弯曲应力的关系是@F1 a @F2，a、> b=. c.<9.按国家标准GB/292-1993规定，代号为32208的滚动轴承类型为圆锥滚子轴承，其内径为40 mm其精度为_ P0级。

10.下列各种联轴器中，属于弹性联轴器的是d，属于可移式刚性联轴器的是a.属于固定式刚性联轴器的是b和ca万向联轴器:b.凸缘联轴器:C套简联轴器:d弹性柱销联轴器，11.联轴器和离合器都是用来实现轴与轴之间的连接，传递运动和动力，但联轴器与离合器的主要区别在于联轴器要在停车后才实现轴与轴的结合或分离，而离合器可使工作中的轴随时实现结合或分离12.当动压润滑条件不具备，且边界膜遭破坏时，就会出现液体摩擦、边界摩擦和干摩擦问时存在的现象，这种摩擦状态称为混合摩擦13.一公称直径为d=16mm的螺纹副，螺纹头数n=2. 螺纹p=4mm螺纹中径d2=D2=14mm 牙侧角B=15%, 螺纹副材料的当量摩擦系数f=0.08~0.10,经计算该螺纹副a自锁性要求。

《机械设计基础》期末复习题一、选择题1、原动件的自由度为（ B ）。

A．0 B．1 C．2 D．32、在机构中，原动件的数目（B ）机构的自由度时，该机构具有确定的运动。

A．大于B．等于C．小于D．大于或等于3、对于铰链四杆机构，当满足最短杆和最长杆之和小于或等于其他两杆长度之和的条件时，若取（C ）为机架，将得到曲柄摇杆机构。

A．最短杆B．与最短杆相对的构件C．最长杆D．与最短杆相邻的构件4、已知一铰链四杆机构ABCD，AB=25mm，BC=35mm，CD=50mm，AD=30mm，且AD为机架，BC为AD的对边。

那么，此机构为（C ）。

A．双曲柄机构B．曲柄摇杆机构C．双摇杆机构D．固定桁架5、设计凸轮机构时，凸轮的轮廓曲线形状取决于从动件的（A ）。

A．运动规律B．运动形式C．结构形状D．结构尺寸6、在凸轮机构中，当从动件按等加速、等减速运动规律时，机构将（B ）。

A．产生刚性冲击B．产生柔性冲击C．既无刚性冲击也无柔性冲击D．既有刚性冲击也有柔性冲击7、螺纹的公称直径是（A ）。

A．大径B．中径C．小径D．分度圆直径8、螺纹连接预紧的目的是（ABCD ）。

A．增强联接的可靠性B．增强联接的密封性C．防止联接自行松脱D．提高疲劳强度9、键的长度选择主要是根据（ A ）A．传递转矩的大小B．轮毂的宽度C．传递功率的大小C．轴的直径10、V带传动主要依靠（ A ）传递运动和动力。

A．带与带轮接触面的摩擦力B．带的紧边拉力C．带的初拉力D．带的松边拉力11、当中心距增加时，小带轮的包角（ A ）。

A．增大B．不变C．减小D．不一定12、带传动的中心距过大将会引起的不良后果是（A ）。

A．带会产生抖动B．带易磨损C．带易疲劳断裂D．包角减小13、链传动属于（C ）。

A．具有中间弹性体的啮合传动B．具有中间柔性件的啮合传动C．具有中间挠性件的啮合传动D．具有中间挠性件的啮合传动14、多排链排数一般不超过3或4排，主要是为了（B ）。

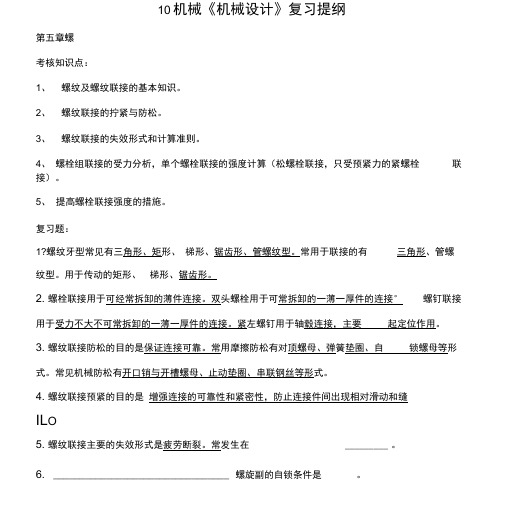

10机械《机械设计》复习提纲第五章螺考核知识点：1、螺纹及螺纹联接的基本知识。

2、螺纹联接的拧紧与防松。

3、螺纹联接的失效形式和计算准则。

4、螺栓组联接的受力分析，单个螺栓联接的强度计算（松螺栓联接，只受预紧力的紧螺栓联接）。

5、提高螺栓联接强度的措施。

复习题：1?螺纹牙型常见有三角形、矩形、梯形、锯齿形、管螺纹型。

常用于联接的有三角形、管螺纹型。

用于传动的矩形、梯形、锯齿形。

2. 螺栓联接用于可经常拆卸的薄件连接。

双头螺栓用于可常拆卸的一薄一厚件的连接°螺钉联接用于受力不大不可常拆卸的一薄一厚件的连接。

紧左螺钉用于轴毂连接，主要起定位作用。

3. 螺纹联接防松的目的是保证连接可靠。

常用摩擦防松有对顶螺母、弹簧垫圈、自锁螺母等形式。

常见机械防松有开口销与开槽螺母、止动垫圈、串联钢丝等形式。

4. 螺纹联接预紧的目的是增强连接的可靠性和紧密性，防止连接件间出现相对滑动和缝IL O5. 螺纹联接主要的失效形式是疲劳断裂。

常发生在_________ 。

6. _________________________________ 螺旋副的自锁条件是。

7. 重要的联接螺栓直径不宜小于M12-M16,这是由于（D ）。

A、要求精度高B、减小应力集中C、便于装配D、防止拧紧时折断8. 釆用凸台或沉头座作为螺栓或螺母的支承面，是为了（B）A、减少预紧力B、减少弯曲应力C、减少挤压应力D、便于放置垫圈9. 当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，宜采用（B）A.螺栓联接B.螺钉联接C.双头螺柱联接D.紧定螺钉联接10. 若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母吋的效率取决于螺纹的（ D ）A. 螺距和牙形角B.升角和头数C.导程和牙形角D.螺距和升角11. 当两个被联接件不太厚吋，宜采用（D）0A.紧定螺钉联接B.螺钉联接C.双头螺柱联接D.螺栓联接12. 5-5第At考核知识点：1、轴毂联接的功用、分类。

机械设计期末复习题一一、填空题（1）机器的三个基本组成部分为原动机部分、传动部分和执行部分。

（2）带传动传递的圆周力F与紧边拉力F1和松边拉力F2的关系是F=F1-F2 。

（3）机械零件的主要失效形式有整体断裂、过大的残余变形、零件的表面破坏、破坏正常工作条件引起的失效四种。

（）运动副之间的摩擦将导致零件表面材料的逐渐丧失或迁移，这个过程称为磨损。

（4）一个零件的磨损过程大致可分为三个阶段，即磨合阶段、稳定磨损阶段、剧烈磨损阶段。

（5）机械磨损按照磨损机理来分可分为粘附磨损、磨粒磨损、疲劳磨损、流体磨粒磨损和流体侵蚀磨损、机械化学磨损。

（6）根据摩擦面间存在润滑剂的情况，滑动摩擦可分为干摩擦、边界摩擦、混合摩擦和流体摩擦。

（7）润滑剂可分为气体、液体、半固体和固体四种基本类型。

（8）用作润滑剂的油类可概括为三类：有机油、矿物油、化学合成油。

（9）根据摩擦面间油膜形成的原理，可把流体润滑分为流体动力润滑和流体静力润滑两类。

（10）机械联接分为两大类：机械动联接、机械静联接。

（11）机械静联接可分为可拆联接、不可拆联接以及过盈联接三类。

（12）常用螺纹的主要类型有普通螺纹、米制锥螺纹、管螺纹、梯形螺纹、矩形螺纹和锯齿形螺纹。

（13）螺纹联接的基本类型有螺栓联接、双头螺柱联接、螺钉联接和紧定螺钉联接。

（14）螺栓联接有两种形式，分别为：①螺栓杆与孔壁间有间隙的普通螺栓联接和②螺栓杆与孔壁间有配合关系的铰制孔用螺栓联接。

（15）螺旋传动按其用途不同可分为三种：传力螺旋、传导螺旋和调整螺旋。

（16）平键联接可分为普通平键、薄型平键、导向平键和滑键四种类型。

（17）花键联接按其齿形不同可分为矩形花键和渐开线花键两种。

（18）渐开线花键的分度圆压力角有30°和45°两种。

（19）销的主要形式有圆柱销、圆锥销、销轴和开口销四种。

（20）圆锥销为了保证可靠的自锁性能，其锥度为1：50 。

（21）机械传动可分为摩擦传动、啮合传动、液力传动和气力传动四种。

《机械设计》期末复习参考题一．填空题1．机械联接有两大类，一类为，另一类为。

在机器制造中，“联接”这一术语，实际上是指。

2．带传动的主要失效形式为。

3 防止螺纹联接松动的措施有。

4为使两个直园柱齿轮能正确啮合，它们的和必须分别相等。

5．链传动中的动载荷，隋着增大而增大。

二选择题1．调节机构中，若采用双线螺纹，螺距为2mm，为使螺杆沿轴向移动18 mm，（螺母只能转动）则螺母应转（）转。

A． 9 B。

5 C。

4.5 D。

42．在下列四种型号的滚动轴承中，必须成对使用。

A．深沟球轴承B。

园柱滚子轴承C。

推力球轴承D。

园锥滚子轴承3．在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是。

A．凸缘联轴器B。

齿式联轴器C。

万向联轴器D。

弹性套柱销联轴器4．在带、链、齿组成的多级减速传动中，链传动应放在。

A．高速级B。

低速级C。

高、低均可5．园锥齿轮在不同背锥截面上的不相等。

A．压力角B。

模数C。

齿顶高系数D。

当量齿数三简答题1．试述齿轮传动和带传动各有何优、缺点？2．联轴器、离合器和制动器它们的功用各有何不同？3．轴的强度和刚度不足时，可采取哪些措施？4．蜗杆传动与齿轮传动相比较，哪种传动更容易发热？为什么？四计算题（20分）如图所示的“螺旋压力机”，若压力机的最大工作压力为40000N，最大工作行程为500mm,试绘出螺母和螺杆的设计草图，并标出其主要尺寸。

（螺杆、螺母均采用45调质钢制造）螺母螺杆《机械设计基础》复习题一．填空题1． 在连杆机构中，压力角和传动角之间的关系是 。

2． 带传动的主要失效形式为 。

3 螺纹联接防松的基本方法有 。

4． 为了计算周转轮系的传动比，可以用 将周转轮系化作 再进行计算。

5． 为使两个直齿圆柱齿轮能正确啮合，它们的 和 必须分别相等。

二．选择题1． 蜗杆的主要失效形式是（ ）① 齿面疲劳点蚀； ② 齿根的弯曲折断；③ 齿面的胶合和磨损； ④ 齿面的塑性变形。

机械设计总复习范文机械设计是机械工程学科中的重要分支，是指根据特定的要求，利用机械原理、理论和设计方法，进行零部件、机构和机械系统的设计。

机械设计的目标是实现机械产品的功能需求，并满足性能、可靠性、经济性及制造与维修的要求。

下面是机械设计的总复习内容。

一、机械设计基础知识：1.机械元件的基本概念和分类。

如紧固件、轴类零部件、轴承、联接件、弹簧、键和槽等。

2.材料力学基础。

包括杨氏模量、拉伸强度、屈服强度、冲击韧性等。

3.机械设计基本原理。

如受力分析、平衡条件、功率传递、传动比等。

4.流体力学原理。

包括液压、气压的基本原理与应用。

二、机械结构设计：1.固体力学分析与设计。

包括强度计算、载荷分配、应力分析、疲劳寿命等。

2.机械系统设计。

包括机构设计、减振设计、噪音与振动控制等。

3.轴系设计。

包括轴的强度计算、轴承的选型、轴的位置配合等。

4.机械传动设计。

包括齿轮传动、带传动、离合器、制动器的设计和计算。

三、机械零件设计：1.零件加工工艺与装配设计。

包括零件的材料选择、表面处理、热处理和加工工艺的设计。

2.零件的尺寸和公差设计。

包括尺寸链的设计、公差配合的选择和计算。

3.标准零件的选用。

如轴承、齿轮、弹簧等标准零件的选用和使用。

四、机械设计的先进技术：1.计算机辅助设计和三维建模技术。

如CAD、CAM和CAE等软件的运用。

2.数字化设计和快速原型制造技术的应用。

3.仿生学在机械设计中的应用。

如叶片和机构设计中的仿生优化等。

4.可靠性设计和维修性设计。

如故障模式与影响分析、可靠性评估和维修性设计等。

五、机械设计的数学基础：1.常用的数学方法与数学模型在机械设计中的应用。

2.微积分、线性代数、概率论和数理统计在机械设计中的应用。

六、机械设计的实践能力：1.利用软件进行机械设计和分析的能力。

2.进行机械实验和测试的能力。

3.解决机械设计问题的能力。

4.进行机械制造和加工的能力。

机械设计总复习的内容主要包括机械设计基础知识、机械结构设计、机械零件设计、机械设计的先进技术、机械设计的数学基础和机械设计的实践能力等方面的内容。

第一章绪论1.通用零件、专用零件有哪些？P4通用零件：传动零件——带、链、齿轮、蜗轮蜗杆等；连接零件——平键、花键、销、螺母、螺栓、螺钉等；轴系零件——滚动轴承、联轴器、离合器等。

专用零件：汽轮机的叶片、内燃机的活塞、纺织机械中的纺锭、织梭等。

第二章机械设计总论1.机器的组成。

P5机器的组成：原动机部分、传动机部分、执行部分、测控系统、辅助系统。

2.机械零件的主要失效形式有哪些？P13①整体断裂；②过大的残余变形；③零件的表面破坏；④破坏正常工作条件引起的失效。

3.机械零件的设计准则有哪些？P16①强度准则；②刚度准则；③寿命准则；④振动稳定性准则；⑤可靠性准则。

第三章机械零件的强度1.交变应力参数有哪些？应力比r的定义是什么？r = -1、r =0、r=1分别叫什么？P27最大应力σmax、最小应力σmin、平均应力σm=σmax+σmin2、应力幅度σa=σmax−σmin2、应力比（循环特性系数）r=σminσmax。

最小应力与最大应力之比称为应力比（循环特性系数）。

r = -1：对称循环应力、r =0：脉动循环应力、r =1：静应力。

第五章螺纹连接和螺旋传动1.连接螺纹有哪些？各有哪些特点？P71①普通螺纹。

牙型为等边三角形，牙型角α=60°，内、外螺纹旋合后留有径向间隙。

同一公称直径螺纹按螺距大小可分为粗牙螺纹和细牙螺纹。

②55°非密封管螺纹。

牙型为等腰三角形，牙型角α=55°。

管螺纹为英制细牙螺纹。

可在密封面间添加密封物来保证密封性。

③55°密封管螺纹。

牙型为等腰三角形，牙型角α=55°。

螺纹旋合后，利用本身的变形就可以保证连接的紧密型。

④米制锥螺纹。

牙型角α=60°，螺纹牙顶为平顶。

2.传动螺纹有哪些？各有哪些特点？P72①矩形螺纹。

牙型为正方形，牙型角α=0°。

传动效率比其他螺纹高。

②梯形螺纹。

牙型为等腰梯形，牙型角α=30°。

大学机械设计期末考试题库含答案机械设计试卷3一 选择填空题 （每空一分共20分） 1在常用的螺纹连接中，自锁性能最好的螺纹是 普通螺纹 ，其牙型角60α= 。

2普通平键连接工作时，平键的工作面是 侧面，平键的剖面尺寸b h ⨯按 轴径 从标准中查取。

平键连接主要失效形式是 压溃 。

3带传动中，若1υ为主动轮圆周速度，2υ为从动轮圆周速度，υ为带速，则这些速度之间存在的关系是 12υυυ>> 。

4 V 带传动中，V 带截面楔角40ϕ= ，则V 带轮的轮槽角φ0应 < 40 。

5在设计V 带传动时，V 带的型号可根据 计算功率 和 小带轮转速 查选型图确定。

6对于一对材料相同的钢制软齿面齿轮传动，为使大小齿轮接近等强度，常用的热处理方法是小齿轮 调质 ，大齿轮 正火 。

7根据轴的承载情况，自行车的前轴承受弯矩作用应称为 心 轴。

中间轴应称为 转 轴。

8代号为6206的滚动轴承，其类型是 深沟球轴承，内径d= 30 mm 。

9温度和压力是影响粘度的主要因素，若温度升高，则 粘度降低（或减少） ，若压力升高，则 粘度增加（或变大）。

10 在下列联轴器中，能补偿两轴的相对位移以及可缓冲吸振的是 D 。

A 凸缘联轴器B 齿式联轴器C 万向联轴器D 弹性柱销轴器11在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。

12普通平键连接工作时，平键的工作面是 侧面。

二 简答题(共5题，每题6分)1 简述齿轮传动的失效形式和开式齿轮传动的设计准则 答：失效形式包括： 轮齿折断（1分）、齿面疲劳点蚀（1分）、齿面磨损（1分）、齿面胶合（1分）、轮齿塑性变形（1分）。

开式齿轮传动的设计准则：按齿根弯曲疲劳强度进行设计，然后考虑磨损的影响将模数适当加大。

（1分） 2 以框图形式说明转轴的设计过程。

3简述蜗杆传动的正确啮合条件。

答：中间平面上，蜗杆轴向模数与蜗轮端面模数相等，均为标准值（2分）；蜗杆轴面压力角与蜗轮端面压力角相等，且为标准值（2分）；蜗杆与蜗轮轮齿的螺旋线方向相同并且蜗杆分度圆柱上的导程角等与蜗轮分度圆柱上的螺旋角。
