智能小车控制基本原理

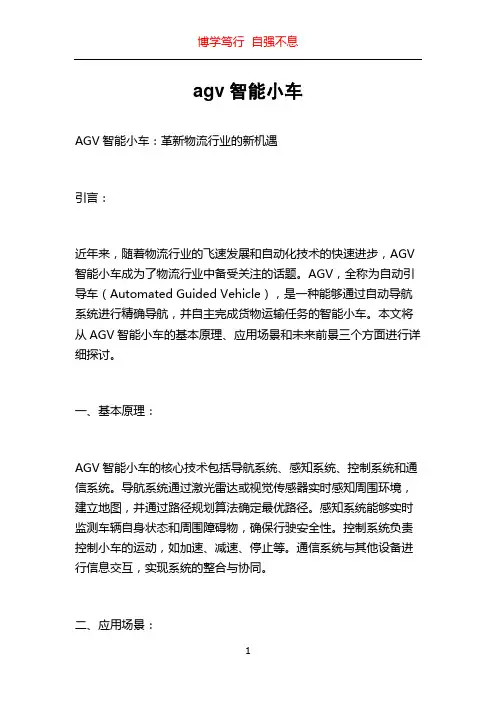

agv智能小车AGV智能小车：革新物流行业的新机遇引言：近年来，随着物流行业的飞速发展和自动化技术的快速进步，AGV 智能小车成为了物流行业中备受关注的话题。

AGV，全称为自动引导车（Automated Guided Vehicle），是一种能够通过自动导航系统进行精确导航，并自主完成货物运输任务的智能小车。

本文将从AGV智能小车的基本原理、应用场景和未来前景三个方面进行详细探讨。

一、基本原理：AGV智能小车的核心技术包括导航系统、感知系统、控制系统和通信系统。

导航系统通过激光雷达或视觉传感器实时感知周围环境，建立地图，并通过路径规划算法确定最优路径。

感知系统能够实时监测车辆自身状态和周围障碍物，确保行驶安全性。

控制系统负责控制小车的运动，如加速、减速、停止等。

通信系统与其他设备进行信息交互，实现系统的整合与协同。

二、应用场景：AGV智能小车在物流行业中的应用场景非常丰富。

首先，它可以替代人力搬运，提高工作效率和减少人力成本。

在仓库中，AGV智能小车可以根据系统预设的路径，自动取货、运输货物并完成货架摆放。

其次，它可以在生产线上进行物料运输，实现生产自动化。

AGV智能小车能够根据生产计划和订单要求，在工作站之间自动搬运物料，大大提高了生产效率。

此外，AGV智能小车还可以用于医院、图书馆、超市等领域，例如在医院里，它可以用于自动输送药品、送餐和垃圾清理。

总之，AGV智能小车已经开始广泛应用，并且不断扩展到更多领域。

三、未来前景：随着技术的不断进步，AGV智能小车在未来将有更广阔的前景。

首先，随着人工智能和机器学习的发展，AGV智能小车将能够更加智能化、自主化地完成任务。

它可以通过学习和识别环境中的各种物体和障碍物，进一步提高行驶的精确性和安全性。

其次，AGV智能小车与物联网技术的结合将使其具备更强大的功能。

例如，它可以通过无线通信与其他设备进行实时互联互通，实现车辆之间的信息共享和协同工作，从而提高整体的工作效率。

一、实验目的本次实验旨在通过设计和搭建一个智能小车系统，学习并掌握智能小车的基本控制原理、硬件选型、编程方法以及调试技巧。

通过实验，加深对单片机、传感器、电机驱动等模块的理解，并提升实践操作能力。

二、实验原理智能小车控制系统主要由以下几个部分组成：1. 单片机控制单元：作为系统的核心，负责接收传感器信息、处理数据、控制电机运动等。

2. 传感器模块：用于感知周围环境，如红外传感器、超声波传感器、光电传感器等。

3. 电机驱动模块：将单片机的控制信号转换为电机驱动信号，控制电机运动。

4. 电源模块：为系统提供稳定的电源。

实验中，我们选用STM32微控制器作为控制单元，使用红外传感器作为障碍物检测传感器，电机驱动模块采用L298N芯片，电机选用直流电机。

三、实验器材1. STM32F103C8T6最小系统板2. 红外传感器3. L298N电机驱动模块4. 直流电机5. 电源模块6. 连接线、电阻、电容等7. 编程器、调试器四、实验步骤1. 硬件搭建：- 将红外传感器连接到STM32的GPIO引脚上。

- 将L298N电机驱动模块连接到STM32的PWM引脚上。

- 将直流电机连接到L298N的电机输出端。

- 连接电源模块，为系统供电。

2. 编程：- 使用Keil MDK软件编写STM32控制程序。

- 编写红外传感器读取程序，检测障碍物。

- 编写电机驱动程序，控制电机运动。

- 编写主程序，实现小车避障、巡线等功能。

3. 调试：- 使用调试器下载程序到STM32。

- 观察程序运行情况，检查传感器数据、电机运动等。

- 调整参数，优化程序性能。

五、实验结果与分析1. 避障功能：实验中，红外传感器能够准确检测到障碍物，系统根据检测到的障碍物距离和方向，控制小车进行避障。

2. 巡线功能：实验中，小车能够沿着设定的轨迹进行巡线，红外传感器检测到黑线时，小车保持匀速前进；检测到白线时，小车进行减速或停止。

3. 控制性能：实验中，小车在避障和巡线过程中，表现出良好的控制性能，能够稳定地行驶。

agv小车控制系统原理
AGV小车控制系统的工作原理主要包括路径规划、感知与定位、运动控制和通信四个方面。

路径规划是AGV小车控制系统的核心之一，它通过算法确定小车在工作区域内的最佳移动路径。

常用的路径规划算法包括最短路径算法（如Dijkstra算法和A*算法）和深度优先搜索算法等。

根据任务需求和环境因素，路径规划可以灵活调整。

感知与定位是AGV小车控制系统中的关键环节，它通过传感器获取周围环境的信息，并将小车准确定位于工作区域内的特定位置。

常用的传感器包括激光雷达、视觉相机、超声波传感器等。

感知与定位技术的准确性直接影响到小车的运动控制和任务执行效果。

运动控制是AGV小车控制系统的重要组成部分，它通过控制车辆的轮速、方向和转向等参数，来实现小车的精确移动和路径跟踪。

运动控制可以通过PID控制器等算法来实现，也可以通过模型预测控制等高级控制算法来优化小车的运动性能。

通信是AGV小车控制系统中不可或缺的一环，它通过与上位机或其他系统的通信，实现对小车的远程监控和指令下达。

常用的通信方式包括有线通信和无线通信，如以太网、RS485、无线局域网等。

通过通信技术，可以实现多台小车的协调工作和实时监控。

AGV小车控制系统通过路径规划、感知与定位、运动控制和
通信等关键技术的协同作用，实现对小车的智能控制和自主运动。

这种控制系统能够广泛应用于物流、仓储、生产线等领域，提高物流运输效率和生产效率，降低人力成本和物料损耗。

基于51单片机WiFi智能小车制作基于51单片机WiFi智能小车制作一、基本原理51单片机WiFi智能小车是利用PC或手机作为控制端，通过手机连接wifi模块（路由器）以获得wifi信号，同时车载也连接wifi模块以获得和手机相同的IP地址，实现手机和小车的连接，然后利用PC或手机上的控制软件以wifi网络信号为载体发送相关信号，wifi模块接收PC 或手机端发送来的相关信号并分析转换成TTL 电平信号，然后发送给单片机，单片机接收到的电平信号处理、分析、计算，转化成控制指令并发送给电机驱动模块以实现小车的前进、后退、左拐、右拐等功能。

二、购买所需材料了解51单片机WiFi智能小车基本原理后，需要购买所需材料进行制作。

下面列出所需制作材料：序号材料备注图例6 小车底盘7 摄像头 根据固件支持摄像头购买8 电源根据自己需要购买种类9 杜邦线及小配件制作所需工具：序号工具名备注图例称1 电烙铁一套 包括松香焊锡2 螺丝刀 平口、十字等3 微型电钻 可以自制4手工刀5 剪刀6 万用表7 热熔胶枪或快干胶8US B下载器三、开始制作1、制作流程开始制作前，我们首先需要看购买路由器的型号，笔者采用的是703n 路由器，所以需要引出ttl 线。

总体步骤为：路由器引TTL 线→路由器刷OpenWrt 固件→制作51单片机最小系统→下载下位机程序到51单片机→安装上位机程序至PC 或手机→测试上、下位机通信→组装→调试完成。

2、路由器引ttl线首先打开703n路由器，按照下图标示位置焊接ttl线。

注意：1、焊接的时候要小心焊接，焊好后微拉下查看松紧2、焊接最好采用软线焊接，防止意外整块拉掉焊点3、焊好后一定用胶固定，最好采用热熔胶下图为引好ttl线样子3 刷OpenWrt固件何为OpenWrt固件，OpenWrt可以被描述为一个嵌入式的Linux 发行版，（主流路由器固件有dd-wrt,tomato,openwrt三类）而不是试图建立一个单一的，静态的系统。

agv小车控制系统原理AGV小车控制系统原理。

AGV（Automatic Guided Vehicle）小车是一种能够自主行驶的无人驾驶车辆，它能够根据预先设定的路径和任务，自动行驶到指定的地点，完成货物搬运、装配和运输等任务。

AGV小车的控制系统是其核心部分，它决定了小车的行驶轨迹、速度、转向以及避障能力。

本文将介绍AGV小车控制系统的原理及其工作流程。

AGV小车控制系统主要由导航系统、定位系统、路径规划系统和动力系统组成。

导航系统通过激光、红外线、超声波等传感器感知周围环境，实时获取地面、墙壁、障碍物等信息，从而确定小车的行驶方向和速度。

定位系统则利用激光测距、编码器、惯性导航等技术，实现小车在空间中的精确定位。

路径规划系统根据任务需求和环境信息，确定小车的行驶路径，并实时调整路径以避开障碍物。

动力系统则负责驱动小车的电机、传动装置等，实现小车的运动控制。

在实际应用中，AGV小车控制系统的工作流程大致如下，首先，导航系统感知周围环境，获取地面、墙壁、障碍物等信息，并将这些信息传输给控制系统；接着，定位系统对小车进行定位，确定其当前位置和姿态；然后，路径规划系统根据任务需求和环境信息，确定小车的行驶路径，并实时调整路径以避开障碍物；最后，动力系统根据导航系统和路径规划系统的指令，控制小车的电机、传动装置等，实现小车的运动控制。

AGV小车控制系统的原理在于通过多传感器信息融合和智能算法处理，实现小车的自主导航、定位和路径规划。

其中，导航系统和定位系统是实现自主导航和定位的关键，它们能够实时感知周围环境，并精确定位小车的位置和姿态；路径规划系统则能够根据任务需求和环境信息，快速、高效地规划最优路径；动力系统则能够根据导航系统和路径规划系统的指令，精确控制小车的运动。

这些系统的协同工作，使得AGV小车能够在复杂的环境中自主行驶，并完成各种任务。

总的来说，AGV小车控制系统是实现小车自主行驶的核心技服，它通过多传感器信息融合和智能算法处理，实现小车的自主导航、定位和路径规划。

智能小车循迹原理
智能小车循迹原理
循迹技术是智能小车应用最广泛的一种技术，它不仅可以让小车沿着指定的路径自动行驶，而且还能够通过调整程序参数来满足小车在任何环境中的需求。

智能小车循迹原理的核心是测量物体离路径中心的距离，以及根据距离来判断小车前进的方向和速度。

循迹技术的实现主要依赖于传感器，智能小车循迹系统中一般使用的传感器是光传感器、红外线传感器、激光传感器等。

循迹系统的工作原理是当智能小车经过一个特定的路径时，传感器会检测到路径上的特定环境,例如线索、标记，将信号传递给控制器，控制器根据传感器检测的特定环境与设定的参数进行比较，从而调整智能小车的运行方向和速度。

智能小车循迹原理实现的核心是比较算法，通常有pid控制算法和自适应控制算法等。

自适应控制算法是一种跟踪控制算法，其目的是使智能小车能够沿着指定路径前进，它根据传感器检测的特定环境，每次调整智能小车的运动方向和速度，从而使小车沿着指定路径前进。

也可以根据实际需要加入一些行为控制算法，如路线规划算法，自动的实现寻径功能。

通过上述的循迹技术原理，我们可以发现，循迹技术是智能小车实现自主运动的关键技术，它不仅可以让小车沿着指定的路径自动行驶，而且还能够通过调整程序参数来满足小车在任何环境中的需求，
从而可以使得智能小车能够自主、高效的在环境中行驶。

智能小车的原理
智能小车的原理是基于传感器技术和控制算法的综合应用。

首先，智能小车配备了多种传感器，如红外线传感器、超声波传感器、摄像头等。

这些传感器能够实时感知小车周围的环境信息，如距离、障碍物、路面状态等。

其次，小车将传感器采集到的数据通过微处理器进行处理和分析。

微处理器是小车智能控制的核心，它能够将传感器数据解读为对应的环境状态和障碍物位置等信息。

然后，小车的控制算法根据微处理器分析的结果进行决策。

这些算法通常基于模糊逻辑、遗传算法、神经网络等技术，能够对不同的情况做出适当的反应和调整。

最后，智能小车根据控制算法的指令，通过电机或舵机等执行器对车轮进行控制，实现前进、后退、左转、右转等动作。

总的来说，智能小车依靠传感器感知环境，通过微处理器进行数据处理和算法执行，最终通过执行器实现对车轮的控制，从而实现智能驾驶。

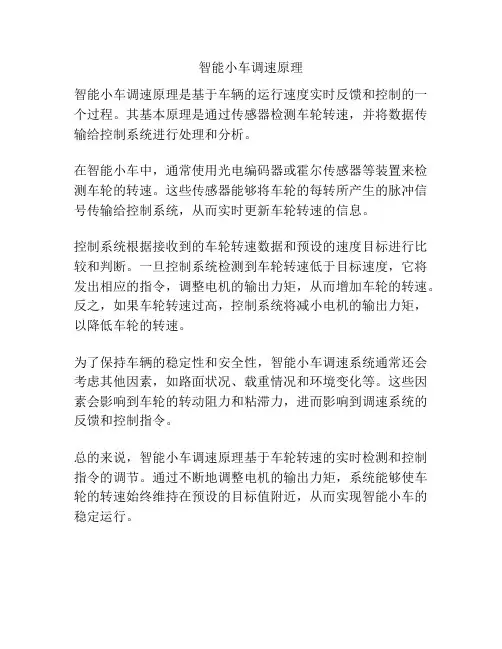

智能小车调速原理
智能小车调速原理是基于车辆的运行速度实时反馈和控制的一个过程。

其基本原理是通过传感器检测车轮转速，并将数据传输给控制系统进行处理和分析。

在智能小车中，通常使用光电编码器或霍尔传感器等装置来检测车轮的转速。

这些传感器能够将车轮的每转所产生的脉冲信号传输给控制系统，从而实时更新车轮转速的信息。

控制系统根据接收到的车轮转速数据和预设的速度目标进行比较和判断。

一旦控制系统检测到车轮转速低于目标速度，它将发出相应的指令，调整电机的输出力矩，从而增加车轮的转速。

反之，如果车轮转速过高，控制系统将减小电机的输出力矩，以降低车轮的转速。

为了保持车辆的稳定性和安全性，智能小车调速系统通常还会考虑其他因素，如路面状况、载重情况和环境变化等。

这些因素会影响到车轮的转动阻力和粘滞力，进而影响到调速系统的反馈和控制指令。

总的来说，智能小车调速原理基于车轮转速的实时检测和控制指令的调节。

通过不断地调整电机的输出力矩，系统能够使车轮的转速始终维持在预设的目标值附近，从而实现智能小车的稳定运行。

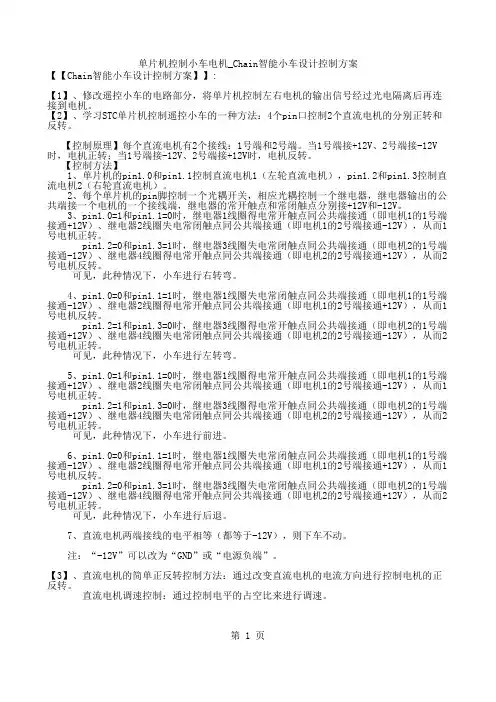

单片机控制小车电机_Chain智能小车设计控制方案【【Chain智能小车设计控制方案】】:【1】、修改遥控小车的电路部分，将单片机控制左右电机的输出信号经过光电隔离后再连接到电机。

【2】、学习STC单片机控制遥控小车的一种方法：4个pin口控制2个直流电机的分别正转和反转。

【控制原理】每个直流电机有2个接线：1号端和2号端。

当1号端接+12V、2号端接-12V 时，电机正转；当1号端接-12V、2号端接+12V时，电机反转。

【控制方法】1、单片机的pin1.0和pin1.1控制直流电机1（左轮直流电机），pin1.2和pin1.3控制直流电机2（右轮直流电机）。

2、每个单片机的pin脚控制一个光耦开关，相应光耦控制一个继电器，继电器输出的公共端接一个电机的一个接线端，继电器的常开触点和常闭触点分别接+12V和-12V。

3、pin1.0=1和pin1.1=0时，继电器1线圈得电常开触点同公共端接通（即电机1的1号端接通+12V）、继电器2线圈失电常闭触点同公共端接通（即电机1的2号端接通-12V），从而1号电机正转。

pin1.2=0和pin1.3=1时，继电器3线圈失电常闭触点同公共端接通（即电机2的1号端接通-12V）、继电器4线圈得电常开触点同公共端接通（即电机2的2号端接通+12V），从而2号电机反转。

可见，此种情况下，小车进行右转弯。

4、pin1.0=0和pin1.1=1时，继电器1线圈失电常闭触点同公共端接通（即电机1的1号端接通-12V）、继电器2线圈得电常开触点同公共端接通（即电机1的2号端接通+12V），从而1号电机反转。

pin1.2=1和pin1.3=0时，继电器3线圈得电常开触点同公共端接通（即电机2的1号端接通+12V）、继电器4线圈失电常闭触点同公共端接通（即电机2的2号端接通-12V），从而2号电机正转。

可见，此种情况下，小车进行左转弯。

5、pin1.0=1和pin1.1=0时，继电器1线圈得电常开触点同公共端接通（即电机1的1号端接通+12V）、继电器2线圈失电常闭触点同公共端接通（即电机1的2号端接通-12V），从而1号电机正转。

蓝牙智能小车的原理硬件原理：1.主控制器：主控制器是智能小车的大脑，负责解析接收到的指令并控制电机的转动。

主控制器中通常包含一个具有处理能力的微控制器单元（MCU），由它负责整个系统的控制和运算。

2.电机驱动：电机驱动模块负责将主控制器传来的信号转化为电机能够接收的电流和电压，实现电机的正转、反转或停止。

3.电源系统：为了供给小车的各个模块和电机驱动模块所需的电能，蓝牙智能小车通常需要一个电源系统，可以使用电池或者外部电源供电。

软件原理：1.蓝牙通信：主控制器通过配备的蓝牙模块与手机或电脑进行通信。

当手机或电脑上的蓝牙设备到智能小车时，可以通过连接和配对的方式建立起通信。

2.指令解析：蓝牙模块接收到手机或电脑发送的指令后，传递给主控制器进行解析。

主控制器根据指令的不同，识别指令的类型并进行相应的处理，例如转动电机、改变小车的方向等。

3.控制信号输出：主控制器根据指令解析的结果，将处理后的控制信号输出给电机驱动，通过控制电机驱动的转动方式，实现小车的运动。

1.手机或电脑通过蓝牙与小车建立连接，并通过特定的应用程序发送控制指令。

2.小车的蓝牙模块接收到指令后，将指令传递给主控制器。

3.主控制器解析指令后，根据指令的内容控制电机驱动模块的工作。

4.电机驱动模块根据主控制器的指令控制电机的转动方向和速度，从而控制小车的运动。

5.用户通过手机或电脑的操作界面不断发送指令，控制小车的移动、停止或拐弯等。

总结：蓝牙智能小车的原理主要包括硬件和软件两个方面。

硬件部分包括主控制器、电机驱动和电源系统，软件部分包括蓝牙通信、指令解析和控制信号输出。

通过手机或电脑与小车的蓝牙设备建立连接，并通过应用程序发送指令，控制小车的运动。

蓝牙智能小车的原理可使用户通过手机或电脑实现对小车的无线控制，为用户带来更好的体验。

智能小车控制在科技高速发展的当今社会，人类对于汽车的无人驾驶技术的研究热度有增无减，工程训练（电工电子）以STC系列的芯片作为主控芯片，搭配红外循迹、红外测距、超声波测距对智能小车的周边环境进行监测，保障小车可以安全正常的行驶，搭载颜色传感器用来识别物体的颜色。

系统图如图1所示。

图1. 系统框图一、芯片介绍1、STC15系列单片机智能小车以IAP15W4K58S4作为主控芯片，IAP15W4K58S4是属于STC15系列的单片机，芯片采用LQFP44方式封装,速度比传统8051快8-12倍，内部集成高精度R/C时钟；支持ISP/IAP（在系统/在应用可编程）；7个定时器/计数器，其中5个16位可重装定时器/计数器；4路超高速完全独立的串口；8通道10位ADC；6通道15位的高精度PWM，加上2路CCP；从型号规格体现出该芯片拥有58K ROM和4K RAM。

实物图如图2所示。

图2. IAP15W4K58S4实物图2、颜色传感器TCS3200颜色传感器TCS3200是TAOS公司推出的可编程彩色光到频率的转换器，采用8引脚表面贴装形式封装（如图3所示），它把可配置的硅光电二极管与电流频率转换器集成在单一的CMOS电路上，同时在芯片上集成四种不同的滤光器：红、绿、蓝（RGB）三种滤光器各16个，不带任何过滤器16个。

为了保证能够尽量减少入射光辐射不平衡，这64个过滤器是交叉排列，从而可以提高颜色识别率。

由于可以驱动标准的TTL或CMOS逻辑输入，所以可直接与MCU或其他逻辑电路相连接，并且可以直接输出数字量，并且能够实现每个彩色信道10位以上的转换精度，因而不再需要A/D转换电路，使电路变得更简单。

图3. TCS3200实物图TCS3200颜色传感器原理图如图4所示，利用三原色理，采集被测物的颜色，即各种颜色都是有三种颜色组成的，通过对芯片的S2、S3引脚编程选择不同的滤波器，它只能让某种特定的原色通过，经过电流到频率转换器后输出不同的方波，不同的颜色和光强对应不同频率的方波。

自动跟随人走的小车原理自动跟随人走的小车是一种基于目标跟踪技术的智能移动设备，它能够通过感知和识别人体的位置、方向和动作，自动跟随人的移动轨迹。

这种小车主要基于以下原理进行设计和实现：1. 视觉感知技术：自动跟随小车使用摄像头或深度传感器等设备来感知和捕捉人体的位置和姿态信息。

通过实时采集的视频流或深度图像，利用计算机视觉算法进行目标检测和人体姿态估计，小车能够准确地标记、识别和跟踪人体的位置、朝向和动作。

2. 人体建模与追踪技术：通过对感知到的人体图像或点云数据进行处理和分析，自动跟随小车能够实时构建出人体模型，并对其进行追踪。

对于人体模型，常采用的方式是使用关节模型或关键点模型进行描述，这样可以有效地表示人体各个部位之间的关系和位置，并实现对关键点的跟踪。

3. 运动控制算法：在完成人体检测和位置追踪后，自动跟随小车需要有效地计算并控制自身的移动路径和速度，以实现对人体的跟随。

一种常见的方法是通过计算人与小车之间的相对位置和方向差异，来生成控制命令，使得小车能够自动移动并保持与人体的一定距离。

通常还需要考虑避免障碍物的算法，以确保小车在跟随人体的过程中不会碰撞到其他物体。

4. 传感器融合与导航：自动跟随小车通常会通过融合多种传感器的数据来实现精确的位置感知和导航。

除了视觉传感器外，还可以采用惯性导航传感器（如加速度计、陀螺仪）和超声波传感器等，可以辅助定位和避障。

将多个传感器的数据进行融合和处理，可以提高小车的定位准确性和跟随稳定性。

5. 算法优化与机器学习：为了实现更高效和精确的人体跟随，自动跟随小车的设计往往会采用机器学习方法进行算法优化和训练。

通过大量的数据样本和网络优化，可以提高目标检测和人体跟踪的准确性，并使小车学习到更有效的运动控制策略。

总结起来，自动跟随人走的小车的原理主要包括视觉感知、人体建模与追踪、运动控制算法、传感器融合与导航以及算法优化与机器学习等方面。

通过这些技术的组合应用，小车能够自动感知人体的位置和动作，并实现对人体的准确跟随，为用户提供更加智能和便捷的移动体验。

arduino智能小车的工作原理Arduino智能小车是一款由Arduino主板控制的智能移动机器人，它可以根据预设程序完成各种任务，其工作原理主要包括以下几个步骤：1.控制器控制小车运动Arduino主板作为控制器，通过内置的电路和编程语言控制小车的运动。

它可以根据指令控制小车前进、后退、左转、右转等。

同时，Arduino还具备多种传感器接口，可以与多种外设传感器配合使用。

2.传感器采集环境信息Arduino智能小车还配备了多种外设传感器，包括温度传感器、光敏传感器、超声波传感器等。

通过这些传感器，小车可以采集周围环境的信息，识别障碍物、测量距离、感知光线等。

这些信息可以给Arduino主板提供更为准确的数据，使得智能小车的行驶更为稳定、安全。

3.内部逻辑判断行动方向Arduino智能小车通过内部逻辑程序，根据接收来自传感器的信息判断行动方向。

例如，当超声波传感器检测到前面有障碍物时，Arduino主板就会发送左转或右转的指令，以避开障碍物。

或者当光敏传感器检测到环境光线弱时，Arduino主板就会发送向光线强的方向行驶的指令。

4.马达转动驱动车轮行驶Arduino智能小车配有马达和车轮，马达通过接收Arduino主板的指令，控制马达转动，从而驱动车轮行驶。

在前进或后退的情况下，左右轮转速相等，小车将直线行驶；而在左转或右转的情况下，控制左右轮转速不同，小车将会实现转向。

综上所述，Arduino智能小车主要通过控制器控制小车运动、传感器采集环境信息、内部逻辑判断行动方向以及马达转动驱动车轮行驶等步骤实现其工作原理。

通过这些步骤的相互配合，Arduino智能小车可以智能化地完成各种任务，如巡线、避障、物品搬运等。

智能小车知识点总结智能小车是一种搭载各种传感器与智能控制系统的车辆，能够根据环境变化自主决策行驶路线、避开障碍物或者执行特定任务。

智能小车是人工智能和自动驾驶技术的典型应用，正在日益广泛地应用于工业生产、物流运输、城市交通等领域。

本文将从传感器技术、智能控制系统、自主决策算法和应用场景等方面对智能小车的知识点进行总结。

一、传感器技术1. 激光雷达传感器激光雷达传感器是智能小车中常用的环境感知传感器，能够通过发射激光束来扫描周围环境并测量出周围物体的距离和方位。

激光雷达传感器具有高精度和高分辨率的优点，对于小车的障碍物检测、定位和导航等方面具有重要作用。

2. 摄像头传感器摄像头传感器能够拍摄周围环境的图像和视频，通过图像处理算法可以实现对环境中的物体、路标和道路等信息的识别和分析。

摄像头传感器是智能小车视觉感知的主要手段，可以实现环境感知、行人识别、交通信号识别等功能。

3. 超声波传感器超声波传感器能够发射超声波并接收回波，通过测量回波的时间和幅度来计算出周围物体的距离和方位。

超声波传感器广泛应用于智能小车中的障碍物检测和避障功能，能够实现对靠近物体和障碍物的检测和预警。

4. 惯性测量单元（IMU）惯性测量单元是一种集成了加速度计、陀螺仪和磁力计等传感器的设备，能够实时监测车辆的加速度、角速度和方向等动态信息，是实现车辆姿态控制和运动状态估计的重要传感器。

5. GPS导航系统GPS导航系统是一种基于卫星定位的导航系统，能够为智能小车提供精确的位置信息和导航指引，实现车辆的定位、路径规划和导航功能。

GPS导航系统是智能小车定位和导航的重要组成部分，能够为交通运输、环境监测等领域提供精准的位置服务。

二、智能控制系统1. 单片机控制单片机是智能小车中常用的控制芯片，能够实现对各种传感器和执行器的实时采集和控制，是实现车辆自动化控制和智能决策的重要硬件平台。

2. 嵌入式系统嵌入式系统是一种集成了处理器、存储器、通信接口和实时操作系统等功能的专用计算设备，能够实现智能小车的运动控制、感知处理和决策执行等功能。

智能小车毕业论文智能小车是一种由人工智能技术驱动的自主导航的小型车辆。

它通过感知环境、分析数据、做出决策，并执行相应的动作。

智能小车不仅在科技领域有着广泛的应用，还在日常生活中发挥着重要的作用。

本文将介绍智能小车的工作原理、主要应用领域以及未来发展方向。

首先，智能小车的工作原理主要包括感知、处理和行动三个步骤。

感知阶段通过使用各种传感器（如红外线传感器、超声波传感器和摄像头等）来获取环境信息。

处理阶段通过使用人工智能算法对感知到的数据进行分析和处理。

最后，在行动阶段智能小车根据处理结果做出相应的决策并执行相应的动作。

智能小车在多个领域有着广泛的应用。

首先，在仓储和物流行业中，智能小车可以代替人工进行库存管理和物品搬运，提高工作效率。

其次，在智能城市建设中，智能小车可以用于无人配送、环境监测和智能停车等方面，提高城市运行效率和生活质量。

此外，智能小车还在医疗行业中用于自动运输药品和器械，以及在军事领域中用于无人侦察和搜救。

未来，智能小车有着许多发展方向。

首先，它可以进一步提升感知能力，使其能够更准确地获取环境信息。

其次，智能小车可以与其他智能设备进行联动，形成智能交通系统，实现交通的自动化和智能化。

此外，智能小车还可以结合机器学习算法进行自主学习，提高其决策能力和适应性。

总之，智能小车是一种由人工智能技术驱动的自主导航的小型车辆。

它通过感知环境、分析数据、做出决策，并执行相应的动作。

智能小车在仓储物流、智能城市建设、医疗行业和军事领域等多个领域有广泛应用。

未来，智能小车有着提升感知能力、与其他智能设备联动以及进行自主学习等发展方向。

智能小车的技术将继续推动科技进步，对社会产生积极影响。

计算机控制设计PID智能小车引言：在现代社会中，智能小车有着广泛的应用，例如自动驾驶汽车、无人机等。

其中，PID（Proportional-Integral-Derivative）控制是一种常见且有效的控制方法，可以使智能小车实现精确的轨迹跟踪和运动控制。

本文将介绍计算机控制设计PID智能小车的原理和实现方法。

一、PID控制原理PID控制是一种反馈控制方法，其基本原理是通过不断调整控制器的输出，使系统的实际输出与期望输出之间的误差不断减小，直到误差趋近于零为止。

PID控制器的输出是根据误差的大小和变化率来计算的，包括比例项、积分项和微分项。

1. 比例项（Proportional term）：比例项与误差成正比，用来消除静态误差。

比例项越大，控制器的响应速度越快，但容易产生震荡。

2. 积分项（Integral term）：积分项与误差的累积量成正比，用来消除积分误差。

积分项主要解决系统的静态稳态误差问题。

3. 微分项（Derivative term）：微分项与误差的变化率成正比，用来消除误差的瞬时变化。

微分项主要解决系统的动态稳定性问题。

通过合理地调整比例、积分和微分的权重，可以得到一个稳定且响应速度较快的PID控制器。

二、实现PID控制的步骤1.确定系统模型：首先需要建立智能小车的数学模型，例如小车的动力学方程和传感器的响应特性。

系统模型的准确性对PID控制的性能有重要影响。

2.参数调整：选择合适的PID参数对系统进行调整。

一种常用的调整方法是试错法，通过不断调整参数，观察系统的响应，并根据实际需求进行优化。

3.实时控制：通过传感器获取实时数据，计算出误差，并根据PID控制算法调整输出。

通过实时调整控制器的输出，智能小车可以实现轨迹跟踪和运动控制。

4.系统稳定性：判断系统的稳定性，保证误差在可容忍的范围内，避免系统产生震荡或不稳定的情况。

三、具体实现步骤1.搭建硬件平台：搭建智能小车的硬件平台，包括电机、传感器、控制器等。
