用网络等效简化电路分析

什么是等效电路？等效电路是指在电路中，把一部分电路装置（包括电源、负载等）简化为一个与之等效的电路，该电路具有相同的输入输出特性。

等效电路是电路分析中的重要概念，对于电路的设计和分析具有重要的指导意义。

本文将介绍等效电路的基本概念、分类、应用和具体实例。

一、等效电路的基本概念1. 等效电路的定义所谓等效电路，是指将一个复杂的电路简化为一个与之等效的简单电路，该简单电路具有相同的输入输出特性。

等效电路是为了方便电路的设计和分析，使用较简单的元件或电路把复杂的电路剖分出来，从而使电路的分析、计算和实现变得更加简单。

2. 等效电路的基本原理等效电路的基本原理是利用各种电学定律和电路分析方法，将一个复杂的电路转化为一个与之等效的简单电路。

常见的等效电路包括电阻、电容、电感等元件等效电路，以及放大器、滤波器等电路装置等效电路。

二、等效电路的分类1. 元件等效电路元件等效电路主要是把复杂的元件（例如电阻、电容、电感等）用一个简单的等效电路来代替。

这样做的好处是使电路分析和计算更加简单，方便设计和理解电路的工作原理。

常用的元件等效电路有串联等效电路、并联等效电路等。

2. 电路装置等效电路电路装置等效电路是将电路中的某个特定的装置（例如放大器、滤波器等）用一个简单的等效电路来代替。

这样做的好处是能够更加精确地预测电路的性能和工作特性，便于电路的设计和分析。

常见的电路装置等效电路有放大器等效电路、滤波器等效电路等。

三、等效电路的应用1. 电路分析与计算等效电路在电路分析与计算中具有重要的作用。

通过将复杂的电路转化为等效电路，可以简化电路的分析与计算过程，从而降低分析的难度。

利用等效电路，可以方便地计算电流、电压、功率等电路参数。

2. 电路设计与优化在电路设计与优化中，等效电路可以帮助工程师更好地理解电路的工作原理，从而选择合适的元件和电路装置。

通过对等效电路的分析和优化，可以提高电路的性能和效率，实现电路的设计目标。

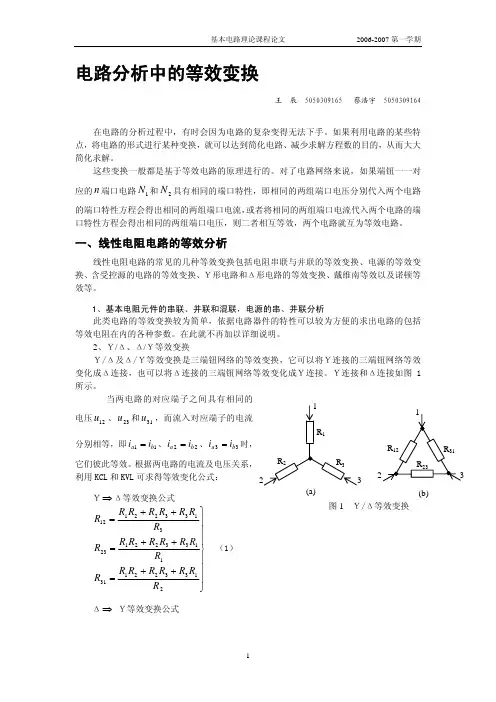

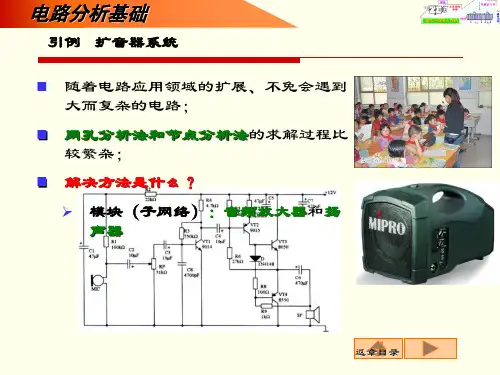

电路分析中的等效变换王 辰 5050309165 蔡浩宇 5050309164在电路的分析过程中，有时会因为电路的复杂变得无法下手。

如果利用电路的某些特点，将电路的形式进行某种变换，就可以达到简化电路、减少求解方程数的目的，从而大大简化求解。

这些变换一般都是基于等效电路的原理进行的。

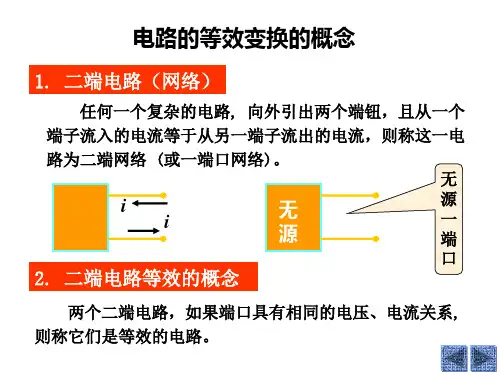

对了电路网络来说，如果端钮一一对应的端口电路和具有相同的端口特性，即相同的两组端口电压分别代入两个电路的端口特性方程会得出相同的两组端口电流，或者将相同的两组端口电流代入两个电路的端口特性方程会得出相同的两组端口电压，则二者相互等效，两个电路就互为等效电路。

n 1N 2N 一、线性电阻电路的等效分析线性电阻电路的常见的几种等效变换包括电阻串联与并联的等效变换、电源的等效变换、含受控源的电路的等效变换、Ｙ形电路和Δ形电路的等效变换、戴维南等效以及诺顿等效等。

1、基本电阻元件的串联、并联和混联，电源的串、并联分析此类电路的等效变换较为简单，依据电路器件的特性可以较为方便的求出电路的包括等效电阻在内的各种参数。

在此就不再加以详细说明。

2、Ｙ/Δ、Δ/Ｙ等效变换Ｙ/Δ及Δ/Ｙ等效变换是三端钮网络的等效变换，它可以将Ｙ连接的三端钮网络等效变化成Δ连接，也可以将Δ连接的三端钮网络等效变化成Ｙ连接。

Ｙ连接和Δ连接如图1所示。

电压、和分别相等，即、、12u 23u 31u 11b a i i =22b a i i =33b a i i =它们彼此等效。

利用KCL 和KVL 可求得等效变化公式： Ｙ⇒Δ等效变换公式⎪⎪⎪⎭⎪⎪⎪⎬⎫++=++=++=213322131113322123313322112R R R R R R R R R R R R R R R R R R R R R R R R （1）Δ⇒ Ｙ等效变换公式⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫++=++=++=312312233133123121223231231231121R R R R R R R R R R R R R R R R R R （2）3、星/网等效变化设星形网络点到中心点为（）个节点（将中心点1+n o k R k n n 如图2所示。

电路分析试题库(有答案)第一章试题库一、填空题1.电路由电源、负载和中间环节三部分组成，电流所经过的路径称为电路。

2.实际电路按功能可分为电力系统的电路和电子技术的电路两大类。

电力系统的电路主要功能是传输、分配和转换电能；电子技术的电路主要功能是传递、变换、存储和处理电信号。

3.实际电路元件的电特性单一而确切，无源二端理想电路元件包括电阻元件、电感元件和电容元件。

4.由理想电路元件构成的电路称为电路模型，只适用于集数元件构成的低、中频电路的分析。

5.电压和电流的大小和方向称为稳恒直流电；大小和方向随时间变化的电压和电流称为交流电；大小和方向按正弦规律变化的电压和电流称为正弦交流电。

6.电压是电路中产生电流的根本原因，数值上等于电路中两点电位的差值。

7.电位大小正负相对于电路参考点而言。

8.电动势是衡量电源力作功本领的物理量，只存在于电源内部，其参考方向规定由电源正极高电位指向电源负极低电位，与电源端电压的参考方向相反。

9.电流所做的功称为电功，其单位有焦耳和度；单位时间内电流所做的功称为电功率，其单位有瓦特和千瓦。

10.通常我们把负载上的电压、电流方向称作关联方向，把电源上的电压和电流方向称为非关联方向。

11.欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL定律体现了电路中任意结点上汇集的所有支路电流的约束关系，KVL定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。

12.理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。

13.电阻均为9Ω的Δ形电阻网络，等效为Y形网络时，各电阻的阻值应为3Ω。

14.实际电压源模型“20V、1Ω”等效为电流源模型时，其电流源IS=20A，内阻Ri=1Ω。

15.直流电桥的平衡条件是对臂电阻的乘积相等；负载上获得最大功率的条件是电源内阻等于负载电阻，获得的最大功率Pmin=US²/4R。

实验二 线性有源二端网络等效电路的研究班级 通信 192 姓名 余 * 耀 学号 27一、实验目的1. 学习测量线性有源二端网络等效电源参数和电路的外特性的方法。

2. 加深对等效电源定理的理解， 验证最大功率传输条件。

3. 巩固万用电表的使用方法，加深对万用电表内阻的理解。

、实验器材、设备及软件互联网 + 电子在线实验平台 电阻、电压源、万用表、导线三、实验原理1．任何一个线性网络，如果只研究其中一条支路的电压或电流，则可将电路的其余部分看作是一个有源二端网络，或称为含源一端口网络，如图图 1 线性有源二端网络的等效电路2. 等效电源定理包括电压源等效和电流源等效两个定理，也称为戴维南定理和诺 顿定理：戴维南定理 ：任意一个线性有源二端网络，就其对外电路的作用而言，总可以等效 为一个电压源和电阻组成的串联电路，如图 1（ b ）所示。

该电压源的电压 U OC 等于二端 网络在端口处的开路电压；电阻 r 0 等于二端网络内所有独立源置于零的条件下，从端 口处看进去的等效电阻。

诺顿定理 ：任意一个线性有源二端网络，就其对外电路的作用而言，总可以等效为 一个电流源和电导组成的并联电路，如图 1（c ） 所示。

该电流源的电流 I SC 等于二端 网络在端口处的短路电流；电导 g 0 等于该二端网络内所有独立源置于零的条件下，从 端口处看进去的等效电导， g 0 = 1/ r 0。

通常我们称开路电压 U OC 、短路电流 I SC 以及等效内阻 r 0为有源二端网络的等效电源 参数。

3．线性有源二端网络与等效电路的外特性应该是一致的，在平面坐标中绘制的伏 安1（ a ）所示。

关系曲线应该重合。

4. 最大功率传输定理一个线性有源二端网络，不管其内部具体电路如何，都可以等效为一个理想电压源和电阻组成的串联电路，如图5-1 （b）所示。

当负载为R L时，获得功率：对上式求导并令其为零，得到负载R L上获得最大功率时的条件R L = r 0，此时最大功率为：四、实验内容与步骤进入电路分析实验平台，进入实验“线性有源二端网络等效电路”，点击界面左侧的“实验操作”选项卡，进入线性电路的实验模块界面。

诺顿定理内容引言：诺顿定理（Norton's theorem）是电路理论中的一项重要定理，是基于电路中的线性元件和独立电压源、电流源的理论基础。

该定理通过将电路中的元件和源替换为等效电流源和等效电阻来简化电路分析，使得我们能更加简单地计算电路中的电流和电压。

一、诺顿定理的表述诺顿定理可以这样表述：在电路中，任何两个端口之间的电流源电压源网络，都可以被等效为一个电流源和一个电阻的网络。

二、诺顿等效电流源的计算方法为了计算诺顿等效电流源，我们需要将电路中的独立电压源和电流源分别置零。

然后，通过将两个端口之间的电阻用等效电阻替代，计算得到两个端口之间的等效电流。

这个等效电流即为诺顿等效电流源的电流值。

三、诺顿等效电阻的计算方法计算诺顿等效电阻的方法与计算戴维南等效电阻的方法相同。

首先将电路中的独立电压源和电流源分别置零，然后测量两个端口之间的电阻值。

这个电阻值即为诺顿等效电阻的阻值。

四、诺顿定理的应用举例1. 诺顿定理在电路分析中的应用举例：假设我们有一个复杂的电路，想要计算其中某个分支的电流。

应用诺顿定理，我们可以将该分支与其他部分分离开来，将其视为一个独立的电流源和电阻网络。

然后，我们可以计算该独立电流源的电流，从而得到分支电流的数值。

2. 诺顿定理在电路设计中的应用举例：在电路设计中，我们常常需要将复杂的电路简化为更简单的等效电路。

诺顿定理可以帮助我们将电路中的元件和源进行简化，从而更好地进行设计和优化。

五、诺顿定理与戴维南定理的区别诺顿定理和戴维南定理是电路理论中两个重要的等效原理。

它们的区别在于等效电源的类型不同。

诺顿定理使用等效电流源和等效电阻，而戴维南定理使用等效电压源和等效电阻。

六、总结诺顿定理是电路理论中的重要概念，可以帮助我们简化电路分析和设计。

通过将电路中的元件和源替换为等效电流源和等效电阻，我们可以更加方便地计算电路中的电流和电压。

诺顿定理的应用广泛，不仅在电路分析中有重要作用，也在电路设计中发挥着重要的作用。
