2018年中考物理试题分类汇编小专题(六)-电阻的测量

05 电流电路电压电阻欧姆定律 -山东省泰安市五年（2018-2022）中考物理真题分类汇编一、单选题1．（2022·山东泰安·中考真题）如图所示，灯泡1L、2L串联的电路是（）A．B．C．D．2．（2022·山东泰安·中考真题）如图所示电路中，电源电压恒定。

闭合开关，电路正常工作一段时间后，灯泡L突然熄灭，电路中只有两个电表有示数。

电阻R或灯泡L仅有一个出现了故障，其它元件均完好。

下列说法中（）①可能灯泡L断路②可能灯泡L短路③可能电阻R断路④可能电阻R短路A．只有①②正确B．只有③④正确C．只有②④正确D．只有①③正确3．（2022·山东泰安·中考真题）下列对生活中常见物理量的估测，符合实际的是（）A．教室内课桌的高度约为75dm B．一名中学生的质量约为50kgC．人体正常体温约为38℃D．家用电冰箱正常工作时的电流约为5A 4．（2021·山东泰安·中考真题）下列电路连接正确的是（）A．B．C．D．5．（2020·山东泰安·中考真题）如图所示，闭合开关，两灯均不亮。

已知电路连接正确，是其中一个小灯泡出现了故障。

将电压表并联在灯泡L1两端时，电压表有示数。

则电路故障是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路6．（2019·山东泰安·中考真题）如图所示，电路中电源电压保持不变，小灯泡标有“3V 1.5W字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0﹣0.6A，电压表量程为0﹣3V．当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光．为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程．在滑片P滑动过程中，下列说法①电源电压为4.5V②变阻器接入电路的阻值范围是3Ω﹣12Ω③小灯泡的最小功率为0.135W④电路的最大功率2.25WA．只有①②正确B．只有③④正确C．只有①②④正确D．①②③④都正确7．（2012·山东泰安·中考真题）在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转．经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（ ）A ．灯泡L 2短路B ．灯泡L 2断路C ．灯泡L 1断路D ．两个灯泡都断路8．（2021·山东泰安·中考真题）如图所示电路中，电源电压保持不变。

初中特殊方法测量电阻、电功率(专题)特殊方法测量电阻、电功率一、无滑动变阻器的实验设计1．某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R 0，测量未知电阻Rx阻值，图8中可实现测量R阻值的正确电路图是2.某同学在没有电压表的情况下，利用电流表和已知阻值的定值电阻R，测量未知电阻Rx阻值，如图中可实现测量Rx阻值的正确电路图是（）3.某同学在没有电压表的情况下，只利用电流表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图中可实现测量Rx阻值的正确电路图是（）4.如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R设计了四个测未知电阻Rx的电路，其中不可行的是（）（3）写出待测电阻R x的表达式（用已知量和测量量表示）。

7.15中考24.（6分）某同学要测出一个电压约为40V 的电压电压（电压保持不变），可供选用的器材如下：待测电源；一块电压表（量程0-15V）;四个阻值已知的电阻，分别为R1(100Ω)、R2(150Ω)、R3(200Ω)、和R4(4kΩ)；一个开关及若干导线，请合理选择器材，设计一个实验精确测出电压电压。

要求：（1）画出实验电路图（2）写出实验步骤及所需测量的物理量（3）写出电源电压的表达式（用已知量和测量量表示）8.（2017中考）24．现有一个阻值为20 Ω 的定值电阻R0，一个电压约为 15 V 的电源，一个量程为 0～1 A 的电流表，一个单刀双掷开关及导线若干。

请你利用上述器材设计实验，测出约为 10 Ω的未知电阻Rx的阻值。

要求：（1）画出实验电路图；（2）写出主要的实验步骤和需要测量的物理量；（3）写出待测电阻Rx的数学表达式（用已知量和测量量表示）。

单刀双掷开关简介小资料实物图： 符号：使用方法：单刀双掷开关由动端“刀”和不动端“1”“2”两个触点组成，使用时可将“刀”掷向“1”或“2”触点，起到双控的作用。

二、有滑动变阻器（无电流表）1.测量小灯泡的额定功率，小灯泡的额定电压2.5V ，额定功率约1.5W ，一个蓄电池（电压约6V ）。

测量电阻的几种方法伏安法测电阻是初中电学中典型实验之一，也是历年中考重点考查的内容，但电阻的测量方法不局限于伏安法，具有一定的灵活性、技巧性、多样性，归纳总结近年考查题型，测量电阻（设电阻不受温度的影响）的方法主要有以下几种。

一、伏安法例1.有一个电池组、一个电压表、一个电流表、一个滑动变阻器、一个开关和几根导线，你如何测出一个电阻器R的阻值.解：1. 按图所示电路图连接实验电路；2. 闭合开关，三次改变滑动变阻器R′的值，分别读出两个电表的示数；3. 算出三次R的值，求平均值R=(R1+R2+R3)/3。

评价：可多次测量求平均值，以减小测量误差“伏安法”测电阻中常见的电路故障1．电流表．电压表都没有读数——断路2．电流表或电压表读数时指针偏大——量程选小3．电流表或电压表读数时指针偏小——量程选大4．电流表或电压表指针反偏——正负接线柱接反5．电流表读数突然变大，电压表读数为0——待测电阻短路6．电流表读数突然为0，电压表读数等于电源电压(明显偏转)——待测电阻断路7．无论如何移动滑片，灯的亮度不变，且很亮——滑动变阻器接两个上接线柱8．无论如何移动滑片，灯的亮度不变，且很暗——滑动变阻器接两个下接线柱9．移动滑片,电流表示数变大而电压表示数变小——电压表接在滑动变阻器的两端二. 分压法（伏阻法）（一）电压表和定值电阻替代法例2.有一个阻值已看不清楚的电阻器R，我们要测出它的阻值，但手边只有一个电池组，一个开关，一个电压表，一个已知阻值的电阻器R0和几根导线，如何测出R的阻值吗？写出实验操作和电阻R最后表达式操作步骤：1. 如图所示，将被测电阻R与已知电阻R0串联接入电路，先把电压表并联接在R两端，闭合开关，测出电阻R两端的电压U1。

2. 将电压表拆下，将它并联接在电阻R0两端，测出电阻R0两端的电压U2。

3. 表达式R=U1R0/U2评价：元件使用较少,不能多次测量求平均值,误差较大电压表测量还可以有什么变化吗？请画出电路图（二）电压表和开关替代法例3. 给你一个电池组、一个电压表、一个已知阻值的定值电阻R0、两个开关及几根导线，请你设法只连接一次电路就能测出未知电阻R的阻值，画出电路图，写出实验步骤及未知电阻的表达式。

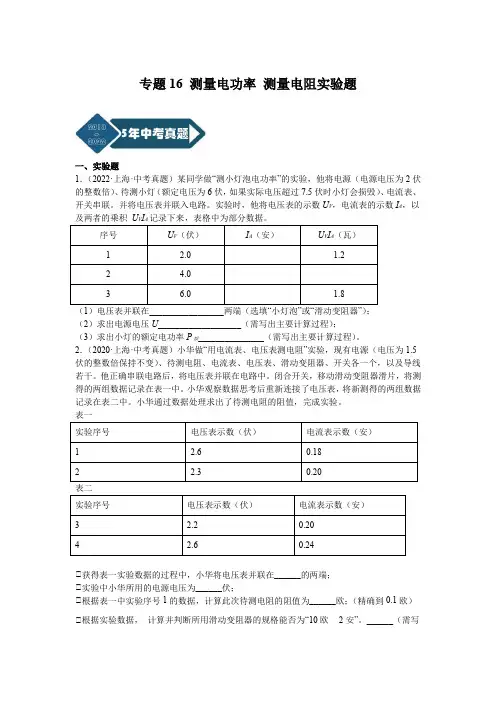

专题16 测量电功率测量电阻实验题一、实验题1．（2022·上海·中考真题）某同学做“测小灯泡电功率”的实验，他将电源（电源电压为2伏的整数倍）、待测小灯（额定电压为6伏，如果实际电压超过7.5伏时小灯会损毁）、电流表、开关串联。

并将电压表并联入电路。

实验时，他将电压表的示数U V，电流表的示数I A，以及两者的乘积U（1）电压表并联在_________________两端（选填“小灯泡”或“滑动变阻器”）；（2）求出电源电压U___________________（需写出主要计算过程）；（3）求出小灯的额定电功率P额_______________（需写出主要计算过程）。

2．（2020·上海·中考真题）小华做“用电流表、电压表测电阻”实验，现有电源（电压为1.5伏的整数倍保持不变）、待测电阻、电流表、电压表、滑动变阻器、开关各一个，以及导线若干。

他正确串联电路后，将电压表并联在电路中。

闭合开关，移动滑动变阻器滑片，将测得的两组数据记录在表一中。

小华观察数据思考后重新连接了电压表，将新测得的两组数据记录在表二中。

小华通过数据处理求出了待测电阻的阻值，完成实验。

表一表二①获得表一实验数据的过程中，小华将电压表并联在______的两端；①实验中小华所用的电源电压为______伏；①根据表一中实验序号1的数据，计算此次待测电阻的阻值为______欧；（精确到0.1欧）①根据实验数据，计算并判断所用滑动变阻器的规格能否为“10欧2安”。

______（需写出计算过程）二、综合题3．（2021·上海·中考真题）测小灯泡电功率实验，一个是2.2V和0.3A，一个是3.8V和0.3A，电源电压为2V整数倍。

滑片P从最大阻值开始，移动到一个位置小灯正常发光，电压表向左偏转六格。

一开始指的是11V或2.8V。

（1）判断小灯正常发光？（2）电压表在滑动变阻器两端还是小灯？（3）电压表读数应该是多少？（4）小灯额定功率?三、计算题4．（2019·上海·中考真题）小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为3伏且保持不变）、待测电阻R x、电流表、电压表、电键各一个，滑动变阻器有A、B、C三个（分别标有“5Ω 2A”字样、“10Ω 2A”字样、“50Ω 1A”字样），以及导线若干．小华实验时选取其中一个滑动变阻器，正确连接电路，且使滑动变阻器的滑片在中点附近，闭合电键时各电表示数如图10（a）、（b）所示，并记录第一组数据．继续移动滑片，当电压表示数在如图（a）的基础上偏转两格后，记录第二组数据，此时小华发现电压表、电流表偏转角度相同．求：①电压表的量程．①计算说明实验中电流表的量程．①根据记录的第二组数据，计算出此时待测电阻R x的阻值．一、实验题1．（2022·上海长宁·二模）小明做“测定小灯泡的电功率”实验，实验器材有：由若干节干电池组成的电源、电压表、电流表、开关各一个，标有“5Ω2A”和“20Ω2A”字样的滑动变阻器、标有“3.8V0.3A”和“4.5V0.3A”字样的小灯泡各一个，以及导线若干。

电路电流电压电阻一、单选题1.如图所示，用毛皮摩擦过的橡胶棒取接触验电器金属球，发现验电器的箔片张开，下列说法错误的是（）A.摩擦起电的实质是电子的转移B.箔片张开是由于同种电荷相互排斥C .箔片张开说明橡胶棒带电D•验电器的乙部件必须是导体2.为治理雾霾天气，环保部门加理了对PM2.5的监测.如图是某兴趣小组设计的监测PM2. 5的四个电路图，其中R是气敏电阻，阻值随PM2. 5浓度增大而减小，心是保护电阻.现要求PM2. 5浓度越大，电表的示数就越大，则符合要求的电路图是（）®----- ,，也闭合开关时红灯亮,3. 某学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人 后门来人闭合开关时绿灯亮，图中的电路符合要求的是（4.下列物品中，通常情况下属于导体的是（） A .玻璃杯 B .陶瓷碗 C .铁锅 D .塑料勺5. 带电体之间的静电力是通过电场产生的.如图所示，两个相距一定距离的带同种电荷的 物体A 和B,可以这样分析A 带电体所受的静电力；A 处于B 激发的电场中，就受到了由B 指向A 的作用力.关于B 带电体受到的静电力，下列分析正确的是（ ）A .B 处于A 激发的电场中，就受到了由A 指向B 的作用力B ・B 处于自身激发的电场中，就受到了由A 指向B 的作用力C .A 处于B 激发的电场中，就对B 产生了由B 指向A 的作用力D .A 处于自身激发的电场中，就对B 产生了由B 指向A 的作用力6. 某型号家用全自动豆浆机，可以把它简化为电动机M 和加热管R 两部分.在图中能实现 这两部分各自独立工作的电路图是（）7. 下列说法正确的是（ ）A. 物理学规定正电荷定向移动的方向为电流方向B.导体的电阻由导体的长度、横截面积和电压决定C.导线用铜制造是利用了铜具有较好的导热性D.遥感卫星利用物体辐射的紫外线拍摄地面情况8.如图所示，两个小灯泡L、L?串联，闭合开关S, L发光，山不发光.发生这一现象的原因，不可能的是（）A.电源电压较低B."发生了断路C . L2发生了短路D . 1,2的实际功率很小9.通常情况下，关于一段粗细均匀的镣铭合金丝的电阻，下列说法中正确的是（）A.合金丝的电阻跟该合金丝的长度有关B .合金丝的电阻跟合金丝的横截面积无关C .合金丝两端的电压越大，合金丝的电阻越小D .通过合金丝的电流越小，合金丝的电阻越大10.如图所示，电路中a、b是电表，闭合开关要使两灯发光，则（）L：A .a是电压表，b是电流表B .a、b都是电压表C .a是电流表，b是电压表D .a、b都是电流表L 11（A）（V）A・①变大，®变小，灯泡变暗B .旧变小，③变大，灯泡变亮C . ©变小，®变小，灯泡变暗D . ©变大，®变大，灯泡变亮12.现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）二、多选题13.如图所示是某同学设计的家庭电路，电灯开关已断开.下列说法正确的是（）A.灯泡和两孔插座是串联的B .试电笔接触M点，航管不发光C.开关和三孔插座的连接都是错误的D .试电笔插人两孔插座的左孔，氛管发光是安全的，下列说法正确的是（）B .只闭合％P 向右滑动，a 的示数的变化量与旭示数的变化量的比值变小C .闭合&、S3,断开S2,鬲的示数大于A2的示数D .闭合S 、S2、S3, P 向左滑动,Ai 的示数减小三、填空题15. 教室的日光灯之间是—的（选填“串联”或“并联”），日光灯正常工作的电压 是_V, 16. 图甲所示电路中，当闭合开关S 后，两个电压表指针偏转角度相同，指针位置如图乙所 示.电阻&两端的电压为 V,电阻佑、R2的阻值之比为17. 一只电烙铁的铭牌上标着“220V 100W ”的字样，它正常工作时，电压是 V,电阻 18. 摩擦起电实际上是电子在物体之间的转移.与丝绸摩擦过的玻璃棒带正电，是因为在摩 擦过程中玻璃棒_了电子（选填“得到”或“失去”）.19. 如图所示，电源电压保持不变，a 是从电压表的负接线柱引出的导线接头.a 与b 处相 接时，电压表示数为6.0V ；使a 与b 处断开，然后与c 处相接，闭合开关S 后，电压表示 数为4. 5V,这时灯泡哉两端的电压为V.20. 某导体两端的电压为3伏时，10秒内通过导体横截面的电荷量为3库，通过该导体的电A . a 是电压表流为—安，这段时间内电流做功为—焦，该导体两端电压改变为6伏时，其电阻为—欧. 21.在陶瓷、铁、玻璃中，属于导体的是—；在输电导线、发电机线圈、电炉丝中，不可能应用超导材料的是—.22.多媒体教室中的投影仪与日光灯是联的；遥控器通过发出对投影仪进行操控.23.在如图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用.若想让灯泡和电铃同时工作，需要闭合开关；若同时闭合&和可以工作的用电器是24.在如图所示的电路中，电源电压保持不变，闭合电键S,发现只两个电表的指针发生偏转，己知电阻&、滑动变阻器R?中仅一个出现了故障①电路中的故障可能是_；②接着，移动变阻器&的滑片P,只观察到一个电表的示数发生了改变，则故障一定是・25.如图所示的电阻箱的示数是。

乙 丙1.小丽通过“等效替代法”测量一个未知电阻R x 的阻值。

图为小丽设计的实验电路图。

请你帮小丽将实验步骤补充完整：① 将开关断开，按电路图连接电路，将滑动变阻器移到阻值最大端。

②________，记录电流表的示数I ；③ ， 。

④记录此时电阻箱示数R 0，待测电阻的阻值R x = R 0 。

2.在利用“伏安法”测量定值电阻R 的阻值的实验中：（1）闭合开关S ，电压表有示数，电流表无示数，则发生故障的器材是 （选填“电流表”、“开关S ”或“定值电阻R ”）；（2）检查电路连接正确后，闭合开关S ，滑动变阻器的滑片P 滑动到某一位置时，电压表的示数如图乙所示，电流表的示数如图丙所示，则电压表的示数为 V ，电流表的示数为 A ，电阻R 的阻值为 Ω。

3.小英按图甲连接了实验电路，测量电阻R x 的阻值。

（1）闭合开关S 前，应把图23甲中滑动变阻器的滑片P 置于最 端。

（选填“左”或“右”）（2）检查电路连接正确后，闭合开关S ，滑动变阻器的滑片P 滑动到某一位置时，电压表的示数如图23乙所示，电流表的示数如图丙所示，则电流表的示数为 A ，电阻R x 的阻值为 Ω。

丙4．某同学用电流表和电压表测量电阻R x 的阻值，电路如图甲所示。

（1）开关S 闭合前，应将滑动变阻器的滑片P 移动到 端。

（选填“左”或“右”）（2）闭合开关S ，调节滑动变阻器的滑片P 到某一位置，观察到电压表和电流表的示数分别如图24乙、丙所示，则电阻两端的电压为 V ，流过电阻的电流为 A ，测得电阻的阻值R x = Ω。

5.R 的阻值。

闭合开关S ，调节滑动变阻器的滑片P 后，观察到电压表和电流表的示数分别如图19乙、丙所示，则电压表的示数为______V ，电流表的示数为 A ，电阻R 的阻值为 Ω。

6.晓明利用阻值为R 0的定值电阻和一块电流表测量未知电阻R x 的阻值。

他选择了满足这个实验要求的器 材，并连接了实验电路，如图所示。

中考物理试题欧姆定律汇编（2）学生1．在测量小灯饱电阻的实验中．正确连接电路并闭合开关后，电压表和电流表的示数如图所示．则流过小灯泡的电流为 A ，小灯饱的电阻为 Ω．2．把5Ω的电阻R 1跟15Ω的电阻R 2串联起来，接在电压是6V 的电源上，通过R 1的电流是______A ，R 2两端的电压是_______V 。

3．在如图所示的电路中，电源电压保持不变，闭合开关S 后，当滑片P 向右移动时，电压表示数将________ (选填“变大”、“变小”或“不变”)。

当滑片P 分别在滑动变阻器的两个端点a 和d 、中点c 和图中b 位置时，电压表的示数从小到大的顺序分别为0V 、2V 、3V 和4V ，则在图示b 位置时电压表示数应为_________V 。

4.如图11所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源电压不变。

闭合开关S 后，滑片P 从a 端移动到b 端，电流表示数I 与电压表示数U 的变化关系如图12所示，则电源电压为______V ，R 2的最大阻值为____Ω。

5．如图a 所示的电路，电源电压保持不变。

闭合开关S ，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图b 所示，根据图像的信息可知：_____（选填“甲”或“乙”）是电压表 示数变化的图像，电源电压为_____V ，电阻R 1的阻值为_____Ω。

6．如图1所示，电源电压保持不变．闭合开关，电压表的示数如图2所示，为 V ，当滑动变阻器的滑片P 向右移动时，电流表的示数将 （选填“变大”“变小”或“不变”）．7．10秒内通过某导体横截面的电荷量为6库，通过该导体的电流为 安，该导体两端的电压为6伏，该导体的电阻为 欧。

若将该导体两端的电压改变为10伏，它的电阻为 欧。

8．在图8所示的电路中添加一根完好的导线，连接A 、B 、C 、D四点中的两点：① 为避免实验中电源短路，导线不能连接 两点。

0.0.0.I图图② 在避免电源短路的情况下，若导线连接的是 两点，则闭合电键S 前后，电路中一个电表的示数始终为零。

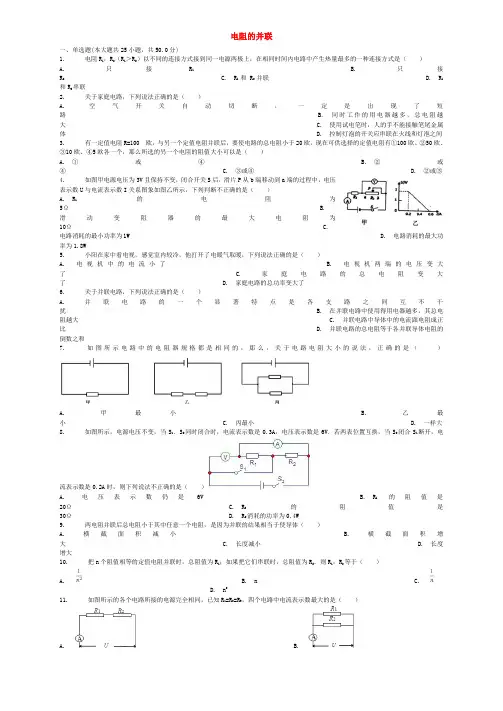

电阻的并联一、单选题(本大题共25小题，共50.0分)1. 电阻R1，R2（R1＞R2）以不同的连接方式接到同一电源两极上，在相同时间内电路中产生热量最多的一种连接方式是（）A. 只接R1B. 只接R2C. R1和R2并联D. R1和R2串联2. 关于家庭电路，下列说法正确的是（）A. 空气开关自动切断，一定是出现了短路B. 同时工作的用电器越多，总电阻越大C. 使用试电笔时，人的手不能接触笔尾金属体D. 控制灯泡的开关应串联在火线和灯泡之间3. 有一定值电阻R=100 欧，与另一个定值电阻并联后，要使电路的总电阻小于20欧，现在可供选择的定值电阻有①100欧、②50欧、③10欧、④5欧各一个，那么所选的另一个电阻的阻值大小可以是（）A. ①或④B. ②或④ C. ③或④ D. ②或③4. 如图甲电源电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I关系图象如图乙所示，下列判断不正确的是（）A. R1的电阻为5Ω B.滑动变阻器的最大电阻为10Ω C.电路消耗的最小功率为1W D. 电路消耗的最大功率为1.8W5. 小阳在家中看电视，感觉室内较冷，他打开了电暖气取暖，下列说法正确的是（）A. 电视机中的电流小了B. 电视机两端的电压变大了C. 家庭电路的总电阻变大了D. 家庭电路的总功率变大了6. 关于并联电路，下列说法正确的是（）A. 并联电路的一个显著特点是各支路之间互不干扰B. 在并联电路中使用得用电器越多，其总电阻越大C. 并联电路中导体中的电流跟电阻成正比D. 并联电路的总电阻等于各并联导体电阻的倒数之和7. 如图所示电路中的电阻器规格都是相同的，那么，关于电路电阻大小的说法，正确的是（）A. 甲最小B. 乙最小C. 丙最小D. 一样大8. 如图所示，电源电压不变，当S1．S2同时闭合时，电流表示数是0.3A，电压表示数是6V．若两表位置互换，当S2闭合S1断开，电流表示数是0.2A时，则下列说法不正确的是（）A. 电压表示数仍是6VB. R1的阻值是20ΩC. R2的阻值是30ΩD. R2消耗的功率为0.4W9. 两电阻并联后总电阻小于其中任意一个电阻，是因为并联的结果相当于使导体（）A. 横截面积减小B. 横截面积增大C. 长度减小D. 长度增大10. 把n个阻值相等的定值电阻并联时，总阻值为R1；如果把它们串联时，总阻值为R2．则R1：R2等于（）A. B. n C.D. n211. 如图所示的各个电路所接的电源完全相同，已知R1=R2=R3，四个电路中电流表示数最大的是（）A. B.C. D.12. 如图所示的四个电路中，电源两端的电压相同且保持不变，已知电阻R1和R2的阻值大小关系为R1＜R2．在这四个电路中，电流最小的是（）A. B.C. D.13. 关于家庭电路说法正确的是（）A. 空气开关“跳闸”一定是出现了短路B. 台灯的开关和灯泡是串联连接的C. 电能表是测量电功率的仪表D. 同时工作的用电器越多，总电阻越大14. “节能减排，从我做起”．芳芳同学养成了随手断开家中暂时可以不用的用电器的习惯．当她断开一个用电器后，家庭电路中会变大的物理量是（）A. 总电流B. 总电压C. 总电阻D. 总功率15. 下列说法正确的是（）A. 平时说的这个灯泡是“40W”的，是指在任何电压下的功率B. 两个定值电阻串联，等效电阻小于任何一个分电阻C. 两个定值电阻并联，等效电阻大于任何一个分电阻D. 通常情况下，人体、自来水、大地都属于导体16. 某家庭电路如图所示，灯泡正常工作．当电视机、台灯等用电器再接入电路时，对于整个电路，下列说法中错误的是（）A. 总电流变大B. 总功率变大C. 所有的用电器都是并联的D. 总电阻变小17. 某家庭电路中，已有两盏灯正常发光，如果再使用一个电熨斗，则该电路的（）A. 总电流变大B. 总电压变大C. 总电阻变大D. 总功率变小18. 下列四组电阻，并联后总电阻最小的是（）A. 10Ω、2ΩB. 10Ω、20ΩC. 5Ω、5ΩD. 10Ω、10Ω19. 如图所示电路，电源电压恒定，R0为定值电阻，R为滑动变阻器．闭合开关S后，在滑动变阻器滑片P向左滑动的过程中（）A. 电流表A1的示数变小B. 电流表A2的示数变大 C. 电压表V的示数变小 D. 电灯的亮度变暗20. 如图所示的电路是由12个不同的电阻组成的，已知R1=12Ω，其余电阻值未知，测得AB间总阻值为6Ω．现将R1换成6Ω的电阻，则AB间总阻值变为（）A. 4ΩB. 6ΩC. 12ΩD. 24Ω21. 如图所示的电路中，电源电压保持不变，当开关S团台，滑动变阻器的滑片P从图示位置向右移动时，灯泡的亮度及电压表示数变化情况是（）A. 灯泡变亮，电压表示数不变 B. 灯泡变暗，电压表示数减小 C. 灯泡亮度不变，电压表示数不变 D. 灯泡亮度不变，电压表示数增大22. 教室里装有多盏电灯，上晚自习时，我们每多开一盏电灯时，则教室电路的（）A. 总电阻增大B. 总电阻减小C. 总电压增大D. 总电流不变23. 电阻R1=100欧，R2=1欧，它们并联之后的总电阻R的阻值范围是（）A. 一定小于1欧B. 可能在1-100欧之间C. 一定大于100欧D. 可能等于1欧24. 有两个阻值不同的定值电阻R1和R2，它们的电流随电压变化的I-U图线如图所示，如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I-U图线所在的区域，下列说法中正确的是（）A. R串在II区域，R并在III区域 B. R串在III区域，R并在I区域 C. R串在I区域，R并在 II区域 D. R串在I区域，R并在 III区域25. 下面四组电阻分别并联以后总电阻最小的是（）A. R1=10ΩR2=100ΩB. R1=4ΩR2=40Ω C. R1=20ΩR2=30ΩD. R1=12ΩR2=60Ω二、多选题(本大题共1小题，共3.0分)26. 下列说法中正确的是（）A. 在家庭电路中，同时工作的用电器越多，总电阻越小B. 引起家庭电路中电流过大的原因，一定是连入电路中的用电器实际功率过大C. 金属导体中的电流方向与其中自由电子定向移动方向相反D. 家庭电路中的空气开关突然断开，应先找出引起电流过大的原因，解决后再闭合空气开关三、填空题(本大题共16小题，共32.0分)27. 长度和材料种类相同的导体A和导体B，粗细不同，S A＞S B，则它们的电阻R A______R B；将两导体并联，总电阻R并______R A．保持R A不变，使R B变大，则总电阻R并′______R并．（均选填“大于”、“等于”或“小于”）28. 教室里日光灯两端的电压为______伏，日光灯与投影仪是______连接的（选填“串联”或“并联”），关闭几盏灯后电路中的总电阻将______（选填“变大”、“变小”或“不变”）．额定功率为0.04千瓦的日光灯正常工作5小时，耗电______度，消耗的电能用______表测量．29. 现有长度相同的铜导线甲和乙，已知甲的电阻较大，则甲的横截面积______乙的横截面积；若将它们串联在电路中，通过甲的电流______通过乙的电流；若将它们并联在电路中，则甲的电阻______它们并联的总电阻．（均选填“小于”、“等于”或“大于”）30. 高大建筑物顶端装有避雷针，通过很粗的金属线与______相连，可以起到防雷作用．家中同时工作的用电器很多，电路的总电阻越______，总功率越______．31. （1）4只阻值分别是20Ω、20Ω、10Ω、5Ω的电阻，把他们连接起来，所能得到的最大阻值是______，最小阻值是______．（2）如图所示电路，电源电压保持不变，当滑动变阻器的滑动头自a向b移动过程中，分析各电表的示数如何变化：A1表______，A2表______，V 表______．32. 小明在探究甲、乙两个电阻的电流与电压的关系时，得到了如图所示的图象．由图象可知，甲、乙两个电阻的大小关系是R甲______R乙（选填“大于”、“小于”或“等于”），当甲、乙两个电阻并联时的总电阻是______Ω．33. 一台电视机出了故障，经检查是一只阻值为2kΩ的定值电阻被烧坏，通过分析电路图知道这个电阻器的工作电压为30V．现有手头如图所示的4只标有铭牌的定值电阻器．我们可将电阻器______采用______联的连接方法替换那只被烧坏的电阻器．34. 把几个导体串联起来，相当于增加了导体的 ______ ，把3Ω和6Ω的电阻并联起来后的总电阻为______ Ω35. 上晚自习时，学校各班的电灯都亮着，这时学校电路的总电阻最 ______ ，干路中的电流最 ______ ．36. 三个60Ω的电阻并联，总电阻是 ______ Ω，三个相同电阻并联后的总电阻是它们串联后总电阻的______ 倍．37. 并联电路的电压、电流、电阻之间的关系：电压： ______ ；电流： ______ ；电阻： ______ ．38. 电阻R1与R2串联，它们的等效电阻是9Ω．如果已知R1=3Ω，则R2电阻为 ______ Ω．R1与R2并联后的等效电阻为 ______ Ω．39. 有两个电阻R1=10Ω，R2=40Ω，将它们并联后接入电路中，这时电路的总电阻是 ______ Ω．40. 学校实验室有两只分别标有“10Ω1A”和“20Ω 1.5A”的定值电阻，一位同学想把它们串联后接在电路中，则电路两端允许加的最大电压应为 ______ V，若把它们并联后接入电路，则电路两端允许加的最大电压应为 ______ V，此时干路电流为 ______ A．41. 已知电阻R1=3Ω，R2=6Ω．当它们并联在电路中时，等效电阻R= ______ Ω．一个10Ω的电阻，通电10s钟产生的热量是400J．在这段时间内通过电阻横截面的电量是 ______ C．灯L1标有“6V6W”，灯L2标有“6V3W“．把它们串联在电压为9V的电源上，灯L1的功率是 ______ W．42. 两个阻值为10Ω的电阻串联，总电阻为 ______ Ω；若将两电阻并联总电阻为 ______ Ω．四、实验探究题(本大题共3小题，共18.0分)43. 在“用电流表测电流”的实验中，必须使电流从电流表的______接线柱流入（选填“+”或“-”），通过______法判断所测电流是否超过所选量程．在探究并联电路电阻的规律时，小明同学分别按图（a）、（b）所示连接电路，他选择电阻R3替代并联电阻R1和R2，实验应满足：______保持不变时，电流表A3的示数与电流表______的示数相同（选填“A1”或“A2”）．44. 实验桌上有如下实验器材：满足实验要求的电源、阻值已知的定值电阻各1个，电阻箱一个，已调零的电流表两块，开关两个，导线若干．请选用上述实验器材，设计一个实验证明“两个电阻R1与R2并联时，如果R1的阻值保持不变，则电阻R1与R2并联的等效电阻R跟电阻R2的关系为：（b为常量）”．请你画出实验电路图，写出实验步骤，画出实验数据记录表．45. 用如图（a）所示电路测量小灯泡电功率，灯泡L标有“2.5V0.3A”字样，滑动变阻器铭牌上标有“50Ω 1.5A”字样，不考虑温度对灯泡电阻的影响．（1）按电路图将图（b）中的实物元件连接起来．（2）在图（a）中，当开关S闭合，滑动变阻器的滑片从A向B滑动的过程中，电压表示数将 ______ （选填“变大”、“变小”或“不变”）．（3）某次实验时电压表和电流表的示数如图（c）所示，则此时小灯泡的实际功率为______W．五、计算题(本大题共5小题，共40.0分)46. 如下表及图所示，是某电热饮水机说明书的一些数据和电路原理图，该饮水机有加热和保温两种工作状态（由机内的温控开关S0控制）．求：热水箱容量1L 加热时功率500W额定电压220V 保温时功率50W（1）当开关S闭合，开关S0断开时，饮水机的功率为______w．（2）R2的阻值．（3）若正常工作时，该电热器加热的效率为90%，将满热水箱的水从20℃加热到95℃需要多长时间？（C水=4.2×103J/kg•℃）47. 如图所示电路，电源电压不变，R1的电阻为20Ω．只闭合开关S1时，电流表的读数为0.3A；S1、S2都闭合时，电流表的读数为0.5A．求：（1）电源电压；（2）S1、S2都闭合时R2的电功率．48. 如图，电源电压为6V保持不变．R1的阻值是10Ω．通过R2中的电流为0.2A，求：（1）R2的阻值是多少？（2）电流表的示数为多少？（3）若R1、R2串联，求串联后的电阻多大？（4）若R1、R2并联，求并联后的电阻多大？49. 在图电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A．（1）电阻R1两端的电压是多少？（2）通过R2的电流是多少？（3）干路中的总电流是多少？50. 已知：电阻R1=10Ω，R2=20Ω．求：（1）先将两电阻串联，求串联后电阻？（2）若将两电阻并联，并联后的总电阻又为多少？2018届中考物理专项练习--电阻的并联（含答案、全国通用）【答案】1. C2. D3. C4. C5. D6. A7. C8. C9. B 10. A11. C 12. C 13. B 14. C 15. D16. C 17. A 18. A 19. A 20. A21. C 22. B 23. A 24. B 25. B26. ACD27. 小于；小于；大于28. 220；并联；变大；0.2；电能29. 小于；等于；大于30. 大地；小；大31. 55Ω；Ω；变大；变小；变小32. ＞；533. 两只1kΩ 0.4W；串34. 长度；235. 小；大36. 20；37. U=U1=U2…；I=I1+I2+…；=++…38. 6；239. 840. 30；10；1.541. 2；20；1.542. 20；543. +；试触；电源电压；A244. 解：两电阻并联，一电流表测R1的电流，一电流表测总电流．实验电路图如下图所示．实验步骤：（1）按电路图连接电路．（2）断开开关，调节电阻箱R2的阻值．闭合开关S，用电流表A1测量通过定值电阻R1的电流I1，用电流表A2测量通过干路的电流I2，将R1、I1、I2、R2的测量数据记录在实验数据记录表中．（3）仿照步骤（2），分别改变5次电阻箱R2的阻值，用电流表A1分别测量相应的电流I1的数据，用电流表A2分别测量相应的电流I2的数据，并分别将R1、I1、I2、R2的测量数据记录在实验数据记录表中．利用公式，分别计算出6次并联电路的6个等效电阻，并分别记录在实验数据记录表中．（5）利用R和R2的数据分别计算出和的数据，并分别记录在实验数据记录表中．实验数据记录表R1/ΩI1/AI2/AR2/ΩR/Ω//45. 变大；0.5146. 5047. 解：（1）只闭合S1时，由欧姆定律可得：电源电压：U=U1=I1R1=0.3A×20Ω=6V；（2）开关S2闭合时，两电阻并联，通过R1的电流不变，则由并联电路的电流规律可得：通过R2的电流：I2=I-I1=0.5A-0.3A=0.2A；则R2消耗的电功率：P2=UI2=6V×0.2A=1.2W；答：（1）电源电压为6V；（2）R2消耗的电功率为1.2W．48. 解：（1）由电路图可知，R1、R2并联，由I=得：R2===30Ω；（2）通过电阻R1的电流：I1===0.6A；因为并联电路中，干路电流等于各支路电流之和，所以干路电流：I=I1+I2=0.6A+0.2A=0.8A．（3）两电阻串联总电阻R串=R1+R2=5Ω+15Ω=20Ω；（4）两电阻并联时由于=+=+=，所以R并=3.75Ω．答：（1）R2的阻值是30Ω；（2）电流表的示数为0.8A；（3）若R1、R2串联，串联后的电阻为20Ω；（4）若R1、R2并联，并联后的电阻为3.75Ω．49. 解：（1）电阻R1两端的电压U=IR1=0.3×10=3v，答：电阻R1两端的电压是3V；（2）因R2与R1并联，所以它们两端电压相等，所以I2===0.15A，答：通过R2的电流是0.15A，（3）干路中的总电流I=I1+I2=0.45A，答：干路中的总电流是0.45A．50. 解：（1）串联后电阻：R串=R1+R2=10Ω+20Ω=30Ω．（2）并联后的总电阻：=+=+=，R并=6.67Ω．答：（1）串联后电阻是30Ω．（2）并联后的总电阻是6.67Ω．【解析】1.解：根据电阻的串并联知识可知，串联后的总电阻等于各分电阻之和，比任何一个分电阻都大；而并联后的总电阻比任何一个分电阻都小．根据Q=t可知，R越小，产生的热量就越多．故选C．将不同的电阻接在相同的电源上，则电压是相等的，所以我们应选择含电压的计算热量的方式：Q=t．电压和时间都相同，比较总电阻的大小就可以比较热量的多少，总电阻越大，产生的热量越小，总电阻越小，产生的热量越多．解决本题的关键是选择合适的计算热量的公式，同一电源，说明电压相同．2.解：A、空气开关“跳闸”是由于电流过大，有可能是由于用电器的总功率过大，也有可能是短路．故该选项错误；B、家庭电路是并联，工作的用电器越多，相当于增大导体的横截面积，总电阻越小．故该选项错误；C、测电笔是用来辨别火线和零线的工具，在使用时，手必须接触笔尾的金属体；故该选项错误；D、从安全用电的角度来分析，在接灯泡时，开关必须串联在火线和灯泡之间，故该选项正确．故选D．（1）家庭电路中电流过大的原因主要有两个，一是用电器短路，二是用电器的总功率过大．（2）为了方便，家庭电路中的各个用电器都是并联在电路中的．（3）测电笔是用来辨别火线和零线的工具，在使用时，手必须接触笔尾的金属体；（4）为了安全，在接灯泡时，开关必须串联在火线和灯泡之间．本题考查学生对家庭电路的连接方式、电流过大原因和测电笔的使用等知识点的理解和掌握．3.解：由于并联后的总电阻小于其中最小的一个，所以，100欧的电阻与另一个定值电阻并联后，要使电路的总电阻小于20欧，则另一只电阻应小于或等于20欧，则所选的另一个电阻的阻值大小可以是③10欧或④5欧．故选C．电阻并联时相当于增大了横截面积，故越并越小，并联后的总电阻小于其中最小的一个．了解并联电阻的规律，知道电阻越并越小，并联后的总电阻小于其中最小的一个是快速准确判断的关键4.解：由图1可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流．当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图2可知I1=0.6A，由I=可得，电源的电压：U=I1R1=0.6A×R1，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图2可知，I2=0.2A，U2=2V，则滑动变阻器的最大阻值：R2===10Ω，故B正确；因串联电路中总电压等于各分电压之和，所以，电源的电压：U=I2R1+U2=0.2A×R1+2V，因电源的电压不变，所以，0.6A×R1=0.2A×R1+2V，解得：R1=5Ω，故A正确；电路消耗的最小功率：P2=UI2=3V×0.2A=0.6W，故C错误；电源的电压U=0.6A×R1=0.6A×5Ω=3V，电路消耗的最大功率：P1=UI1=3V×0.6A=1.8W，故D正确．故选C．由图1可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流．当滑动变阻器接入电路中的电阻为0时电路中的电流最大，当滑动变阻器接入电路中的电阻最大时电路中的电流最小、电压表的示数最大，由图象读出电流和电压，根据欧姆定律求出滑动变阻器的最大阻值，根据串联电路的特点和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R1的阻值，进一步求出电源的电压，利用P=UI求出电路消耗的最大和最小功率．本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是知道滑动变阻器接入电路中的电阻最大时电路中的电流最小、滑动变阻器接入电路中的电阻最小时电路中的电流最大．5.解：A、家庭电路中各用电器是并联的，工作时互不影响，所以打开电暖气取暖，对电视机中的电流没有影响，故选项说法错误；B、家庭电路中各用电器是并联的，各用电器两端的电压都等于电源电压，故选项说法错误；C、家庭电路中各用电器是并联的，根据电阻越并越小的规律可知，打开电暖气取暖，电路的总电阻变小了，故选项说法错误；D、家庭电路中各用电器工作时的功率之和，就是电路中的总功率，所以电暖气取暖，电路的总功率变大了，故选项说法正确．故选D．家庭电路中各用电器是并联的，工作时互不影响，根据并联电路的特点、并联电阻的规律、并联电路功率的特点等对照选项可做出判断．本题考查了并联电路中的电流、电压、电阻、电功率等特点，是一道综合题，要求我们对基本的规律有一个熟练的掌握，但总体难度不大．6.解：A、并联电路中各支路互不影响，因此并联电路的一个显著特点是各支路之间互不干扰，故A正确；B、在并联电路中使用得用电器越多，相当于增大了导体的横截面积，故总电阻越小；故B错误；C、电压一定时，通过导体的电流与电阻成反比，故C错误；D、并联电路总电阻的倒数等于各并联导体电阻的倒数之和；故D错误．故选A．（1）并联电路中各支路互不影响．（2）在并联电路中，总电阻的倒数等于各支路电阻倒数和，因此支路越多，总电阻越小．（3）电压一定时，导体中的电流与电阻成反比．本题考查并联电路的特点，难度不大，关键是掌握并联电路的特点．7.解：已知电阻器规格都是相同的，则甲图中R甲=R；乙图中，两电阻串联，总电阻R乙=2R，丙图中，两电阻并联，总电阻R丙=，由此可知，丙图等效电阻最小，乙图等效电阻最大，甲图电阻居中．故选C．串联电路总电阻等于各电阻之和，并联电路总电阻的倒数等于各电阻倒数之和；分析清楚电路结构、应用串并联电路特点分析答题．掌握串并联电路特点、分析清楚电路结构即可正确解题．8.解：当S1、S2同时闭合时，简化电路如图所示，由图可知，电源电压为6V，即R1两端的电压为6V，则由欧姆定律可得，R1的阻值：R1===20Ω，故B正确；当S2闭合S1断开时等效电路如图所示，由图可知两电阻串联，电压表并联在电源两端，故电压表测量电源电压，故电压表示数仍为6V，故A正确；由欧姆定律可得：电路中的总电阻R总===30Ω，故R2的阻值R2=R总-R1=30Ω-20Ω=10Ω，故C错误；R2消耗的电功率P=I22R2=（0.2A）2×10Ω=0.4W，故D正确；因本题选择错误的，故选C．将电压表等效为断路，电流表等效为短路，将电路简化；则可知当S1、S2同时闭合时，两电阻并联，电压表测量电源两端的电压，电流表测量通过R1的电流；由欧姆定律可得出R1的阻值；两表位置互换，当S2闭合S1断开时，两表串联，电压表测量的仍为电源电压，电流表测电路中的总电流；则由欧姆定律可得出电路中的总电阻，由串联电路的规律可得出R2的阻值；由功率公式可求得R2消耗的功率．本题要求学生能正确地将电路简化，注意电流表看作短路，电压表看作开路，简化完后再将电表接入即可．9.解：导体的电阻取决于导体的长度、材料和横截面积，同种材料的导体越长、横截面积越小，导体的电阻越大．两个电阻并联，相当于增加了导体的横截面积，总电阻要变小，并且比任何一个电阻都小．故选B．利用决定导体大小的因素（长度、横截面积和材料）分析并理解电阻越并越小．会用决定电阻大小的因素及具体关系，理解电阻越串越大、越并越小．10.解：设每一个电阻的阻值为R，n个阻值相等的定值电阻并联时，总电阻R1=R；n个阻值相等的定值电阻串联时，总电阻R2=nR；所以，R1：R2=R：nR=1：n2=．故选A．n个阻值相同的电阻串联时总电阻为nR，n个阻值相同的电阻并联时总电阻为，据此求出两电阻串联和并联时总电阻的比值．本题考查了电阻的串联和并联特点，知道n个阻值相同的电阻串联总电阻为nR，n个阻值相同的电阻并联时总电阻为是关键．11.解：当电阻串联时，相当于增加了导体的长度，串联电路中的总电阻比任何一个分电阻的阻值都大，并且串联的电阻越多总电阻越大，电流表的示数会越小．当电阻并联时，相当于增加了导体的横截面积，并联电路中的总电阻比任何一个分电阻的阻值都小，并且支路越多其总电阻越小，电流表的示数会越大．由图可知，各电路的总电阻R D＞R A＞R B＞R C，由公式I=可知，I D＜I A＜I B＜I C．故选C．根据串联和并联电路电阻的特点来判断，找出哪种情况下总电阻最大，当电压一定时，根据欧姆定律I=判断电流的大小．此题主要考查学生对欧姆定律的应用，以及串、并联电路中电阻的特点，但难度不大，属于中档题．12.解：因串联电路电阻越串越大、大于任何一个分电阻，电阻越并越小、小于任何一个分电阻，所以两电阻串联时电阻最大，根据I=可知，电压不变时，串联时电路中的电流最小．故选C．根据电阻的串联特点和并联特点判断选项中的最大电阻，然后根据欧姆定律可知电阻最大时电路中的电流最小．本题考查了欧姆定律的应用，关键是会根据电阻的串联和并联判断两电阻串联时电路中电阻最大、并联时电路中的电阻最小．13.解：A、当家庭电路发生短路或用电器的总功率过大时，电路中的电流过大，空气开关都会发生跳闸现象，故A错误；B、开关应与被控制的台灯串联，故B正确；C、电能表是测量电路中消耗电能的仪表，故C错误；D、家庭电路中用电器之间是并联的，由并联电路的电阻特点可知，同时工作的用电器越多，总电阻越小，故D错误．故选B．根据家庭电路空气开关跳闸的原因、开关的正确连接、电能表作用以及并联电路电阻特点的知识分析解答．本题考查了对家庭电路的电路过大原因、电路连接、电能表作用以及电路中电阻的判断等，都是一些基础知识的考查．14.解：AD、因电路中的总功率等于各用电器功率之和，所以，每关闭一个家用电器，电路的总功率变小；由P=UI可知，电路中的总电流变小，故AD不符合题意．B、家庭电路中各用电器之间的连接方式是并联，因家庭电路的电压不变，所以，每关闭一个家用电器，总电压不变，故B不符合题意．C、家庭电路中各用电器之间的连接方式是并联，而并联电路中总电阻的倒数等于各分电阻倒数之和，因此每关闭一个用电器，总电阻将变大，故C符合题意．故选C．家庭电路中各用电器之间的连接方式是并联，根据并联电路电阻的规律可知总电阻的变化；电路中的总功率等于各用电器功率之和，且家庭电路的电压不变，每多关闭一个家用电器时电路总功率变小，根据P=UI可知总电流的变化．本题考查了电功率公式和欧姆定律的简单应用，要注意家庭电路的连接方式是并联且家庭电路的电压不变．15.解：A．平时说的这个灯泡是“40W”的，是指在额定电压下的功率即额定功率，故A错误；B．两个定值电阻串联，等效电阻等于两电阻阻值之和，大于任何一个分电阻，故B错误；C．两个定值电阻并联，等效电阻的倒数等于两电阻倒数之和，小于任何一个分电阻，故C错误；D．通常情况下，人体、自来水、大地都容易导电，属于导体，故D正确．故选D．（1）额定电压下用电器的功率为额定功率；（2）两电阻串联时，总电阻等于各分电阻之和；（3）两电阻并联时，总电阻的倒数等于各分电阻倒数之和；（4）容易导电的物体是导体，不容易导电的物体是绝缘体．本题考查了学生对额定功率和电阻的串联、电阻的并联以及导体与绝缘体区别的了解与掌握，是一道基础题目．16.解：C、由图可知，灯泡、电视机、台灯、一串小彩灯是并联的，而小彩灯之间是串联的，故C错误；A、因并联电路中干路电流等于各支路电流之和，所以，将这些用电器再接入电路时，总电流变大，故A正确；B、因电路中的总功率等于各用电器功率之和，所以，将这些用电器再接入电路时，电路中的总功率变大，故B正确；D、因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，将这些用电器再接入电路时，电路中的总电阻变小，故D正确．故选C．由图可知，灯泡、电视机、台灯等用电器的连接方式以及小彩灯的连接方式，根据并联电路的电流特点可知总电流的变化，总功率等于各用电器功率之和，根据电阻的并联可知总电阻的变化．本题考查了电路连接方式的判断和并联电路的电流特点、电阻的并联的应用等，是一道较为简单的应用题．17.解：A、由并联电路电流的特点可知，总电流等于两盏灯中电流加上电熨斗中的电流，故总电流变大，A符合题意．B、两盏灯正常发光，而使用电熨斗时应并联在电路中，则电熨斗上的电压为220V，即电路两端的总电压不变，B不符合题意．C、知道电路中的总电流变大，则由欧姆定律的公式变形R=可知，电路中的总电阻变小，C不符合题意．D、电路两端的总电压不变，而总电流变大，则由电功率的计算公式P=UI可知，总功率变大，D不符合题意．故选A．由家庭电路的连接特点可知用电器并联在电路中，则由并联电路的特点，并结合欧姆定律和电功率可知哪一个量发生了变化．家庭电路中用电器均为并联，故并联的越多电路中的总电阻越小，干路电流越大，功率越大．。

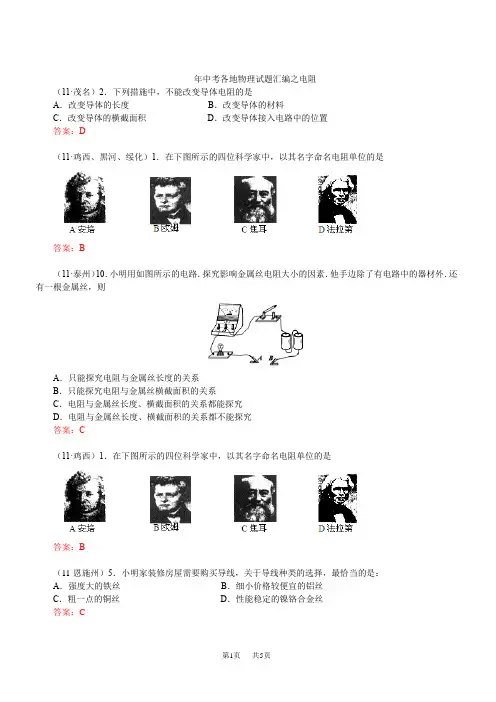

年中考各地物理试题汇编之电阻（11·茂名）2．下列措施中，不能改变导体电阻的是A．改变导体的长度B．改变导体的材料C．改变导体的横截面积D．改变导体接入电路中的位置答案：D（11·鸡西、黑河、绥化）1．在下图所示的四位科学家中，以其名字命名电阻单位的是答案：B（11·泰州）10．小明用如图所示的电路．探究影响金属丝电阻大小的因素．他手边除了有电路中的器材外．还有一根金属丝，则A．只能探究电阻与金属丝长度的关系B．只能探究电阻与金属丝横截面积的关系C．电阻与金属丝长度、横截面积的关系都能探究D．电阻与金属丝长度、横截面积的关系都不能探究答案：C（11·鸡西）1．在下图所示的四位科学家中，以其名字命名电阻单位的是答案：B（11·恩施州）5．小明家装修房屋需要购买导线，关于导线种类的选择，最恰当的是：A．强度大的铁丝B．细小价格较便宜的铝丝C．粗一点的铜丝D．性能稳定的镍铬合金丝答案：C（11·龙东地区）3．下列关于电阻的说法正确的是A．滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的B．长度和横截面积均相同的铜导线和保险丝，在同一温度下，保险丝的电阻大C．一切导体的电阻都随着温度的升高而增大D．当导体中电流为零时，导体的电阻也为零答案：B（11·盘锦）6．不考虑温度的影响，关于导体的电阻，下列说法正确的是A．通过某导体的电流为零时，该导体的电阻是零B．导体的电阻与它两端的电压成正比，与通过它的电流成反比C．粗细相同的两条导线，长导线的电阻较大D．同种材料制成的长短相同的两条导线，细导线的电阻较大答案：D（11·崇左）11．（双选）为维护消费者权益，崇左市某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：①用镀铜的铝芯冒充铜芯；②电线直径明显比说明书上标定的直径要小。

引起这种电线不符合规格的主要原因是A．电线的长度引起电阻偏大B．电线的横截面积引起电阻偏大C．电线的材料引起电阻偏大D．电线的温度引起电阻偏大答案：B C（11·怀化）20．决定电阻大小的因素有导体的材料、__________和______________。

8. （2018 •潍坊）如图是实验电路连接完毕后，滑动变阻器接入电路的四种情 形，已经可以闭合开关进行实验的是（）ABCDA 。

31.（2018?青岛）探究影响电阻大小的囚素：有 a 、b 、c 、d 四根不同的电阻丝，b 、c 、d跟a 相比，分别只有一个因素不同： b 与a 长度不同；c 与a 横截而积不同；d 与a 材料不原①将电阻丝a 、b 、c 、d 分别接在M 、理 N 之间，测出电路中的电流。

电流表 的示数越大，表示接入的电阻丝阻值 越小。

②将电阻丝 a 、b 、c 、d 串联在电路中，用 电压表分别测出它们两端的电压。

电压表的 示数越大，表示被测的电阻丝阻值越 大。

（2 ）增加一把刻度尺，探究电阻大小与长度是否成正比。

请选择上述方案中的填」（甲”或乙”，具体做法：选用ab 两电阻丝，分别接入电路中，在电压一定时，分别 测量出通过两电阻丝的电流，用刻度尺测量出两电阻丝的长度，分析出电流与电阻的关【分析】（1 ）串联电路根据欧姆定律通过电流判断电阻的大小; 根据并联电路的分压作用通过电压表判断电阻的大小；（2）要研究探究电阻大小与长度是否成正比，需要控制当导体两端的电压一定时，通过导 体的电流与导体的电阻成反比，所以电流大的，电阻小，电流小的，电阻大，若导体越长， 电流越小，即可证明在导体的材料、横截面积和温度相同的条件下，导体电阻的大小与长[©]厂©■: ；©；：©：度成正比。

【解答】 解：（1）①将电阻丝 a 、b 、c 、d 分别接在 M 、N 之间，根据I= 知，电压R电流表的示数越大，表示接入的电阻丝阻值越小。

②将电阻丝 a 、b 、c 、d 串联在电路中，根据 匸+知，电流一定，电压表的示数越大，表 示接入的电阻丝阻值越大。

（2）探究电阻大小与长度是否成正比，需要控制导体的材料相同、横截面积相同，故选用 ab 两电阻丝，分别接入电路中，在电压一定时，分别测量出通过两电阻丝的电流，用刻度 尺测量出两电阻丝的长度，分析出电流与电阻的关系，故选用甲图。

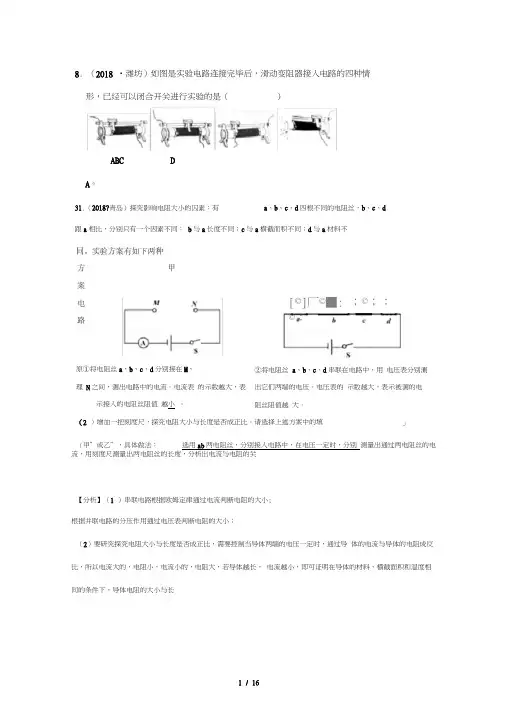

8．（2018·潍坊）如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经能够闭合开关进行实验的是（）A B C DA。

31．（2018•青岛）探讨阻碍电阻大小的囚素：有a、b、c、d四根不同的电阻丝，b、c、d跟a相较，别离只有一个因素不同：b与a长度不同；c与a横截而积不同；d与a材料不同。

实验方案有如下两种方案甲乙电路原理①将电阻丝a、b、c、d分别接在M、N之间，测出电路中的电流。

电流表的示数越大，表示接入的电阻丝阻值越小。

②将电阻丝a、b、c、d串联在电路中，用电压表分别测出它们两端的电压。

电压表的示数越大，表示被测的电阻丝阻值越大。

（2）增加一把刻度尺，探讨电阻大小与长度是不是成正比。

请选择上述方案中的填甲（“甲”或“乙”），具体做法：选用ab两电阻丝，别离接入电路中，在电压一按时，别离测量出通过两电阻丝的电流，用刻度尺测量出两电阻丝的长度，分析出电流与电阻的关系。

【分析】（1）串联电路依照欧姆定律通过电流判定电阻的大小；依照并联电路的分压作用通过电压表判定电阻的大小；（2）要研究探讨电阻大小与长度是不是成正比，需要操纵当导体两头的电压一按时，通过导体的电流与导体的电阻成反比，因此电流大的，电阻小，电流小的，电阻大，假设导体越长，电流越小，即可证明在导体的材料、横截面积和温度相同的条件下，导体电阻的大小与长度成正比。

【解答】解：（1）①将电阻丝a、b、c、d别离接在M、N之间，依照I=知，电压必然，电流表的示数越大，表示接入的电阻丝阻值越小。

②将电阻丝a、b、c、d串联在电路中，依照I=知，电流必然，电压表的示数越大，表示接入的电阻丝阻值越大。

（2）探讨电阻大小与长度是不是成正比，需要操纵导体的材料相同、横截面积相同，应选用ab两电阻丝，别离接入电路中，在电压一按时，别离测量出通过两电阻丝的电流，用刻度尺测量出两电阻丝的长度，分析出电流与电阻的关系，应选用甲图。

故答案为：（1）小；大；（2）甲；选用ab两电阻丝，别离接入电路中，在电压一按时，别离测量出通过两电阻丝的电流，用刻度尺测量出两电阻丝的长度，分析出电流与电阻的关系。

专题36 电阻的测量实验一、伏安法测电阻：1.定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流，就可以根据欧姆定律算出这个导体的电阻，这种用电压表、电流表测电阻的方法叫伏安法。

2.实验原理：IU R = 3.电路图：（右图）4.步骤：（1）根据电路图连接实物；连接实物时，必须注意开关应 ；（2）检查电路无误后，闭合开关S ， 三次 改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格；（3）算出三次Rx 的值，求出平均值：1233R R R R ++=； 5.分析讨论：（1）本实验中，滑动变阻器的作用：① （分压）；② （限流）；（2）测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过Rx 电流；根据IU Rx =计算出的电阻比实际偏小； （3）在电阻的伏安曲线中，电阻的大小等于直线的斜率；如图是两电阻的伏安曲线，则R 1＞R 2；（4）若UI 线是曲线：说明阻值随温度的变化而变化；（5）有时候，也可以是测量灯泡等用电器的电阻；6.注意事项：（1）连接电路时，开关应 断开 ，滑动变阻器应 处于最大阻值位置 。

（2）本实验中需要 多次 测量（至少三次），目的： ；【例题1】如图所示，这是“伏安法”测电阻的实验电路图，下列说法错误的是（ ）A ．“伏安法”测电阻的实验原理是欧姆定律B ．滑动变阻器的作用是控制未知电阻两端的电压保持不变C．实验中多次测量的目的是减小误差D．该电路还可以探究电流与电压的关系【变式1】某同学利用如图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6V，滑动变阻器标有“20Ω 1A”字样，实验中该同学填写的实验数据如表所示。

下列关于实验的几种说法中正确的是（）序号 1 2 3 4 5U/V 1.0 2.0 3.0 4.0 5.0I/A 0.10 0.21 0.30 0.40 0.49①序号“1”的实验数据不是本实验中测得的②序号“4”的实验中，滑动变阻器与待测电阻的阻值之比为1：2③序号“2”和“5”的实验数据表明待测电阻R x不是定值电阻④仅用该同学的实验器材就能探究电流与电阻的关系A．①②B．③④C．①②④D．①③④【例题2】小芳利用如图所示的电路测量未知电阻R x的阻值，阻值大约为5Ω。

伏安法测电阻集锦1．甲、乙两位同学做“用电流表、电压表测电阻”实验。

两位同学所用器材完全相同，电源电压为6伏，待测电阻的阻值约为10欧，滑动变阻器标有“20Ω 1.5A”。

（1）甲同学按照18（a ）所示电路图正确连接电路，在闭合电键前，他应将滑动变阻器的滑片P 移到 （选填“A”或“B”）端。

（2）甲同学闭合电键，将滑动变阻器的滑片P 移到某一位置时，两电表示数如图18（b ）所示，由此可知：电压表示数为 伏，电流表示数为 安。

（3）甲同学继续移动滑片获取多组数据，其目的是 。

（4）乙同学将测得的三组数据记录在下表中，甲同学发现乙同学的实验数据存在问题，请你判断甲同学说的是否正确 （选填“是”或“否”），并简述你的理由： 。

2． 为测量某个未知阻值的电阻，老师提供了两节新的干电池、电压表、电流表、电键、滑动变阻器、若干导线。

小红和小华分别设计了图12甲、乙所示的实验电路图。

①由设计的电路图可知，他们的实验原理是：________________________；②比较两个实验电路，你认为更为合理的是图______，理由是_____________________； ③小华按照图12乙连接实物继续实验，并设计了如下实验数据记录表。

（a ）闭合电键S 后，移动滑动变阻器滑片P 的过程中，电压表、电流表有示数，但示数变化范围很小，简述产生该现象的原因。

________________________________________ （b ）请在下表中补上实验数据表格的有关栏目。

3．小张同学做“用电流表、电压表测电阻”的实验，现有电源（电压保持不变）、待测电阻R x 、电流（a ） 图18 （b ）表、电压表（只有0～3伏档完好）、滑动变阻器、电键及导线若干。

小张正确连接电路后严格按要求进行操作，当他闭合电键时发现两电表的示数如图14（a ）、（b ）所示。

他经过思考后仍用原有器材重新连接了电路，并测得了三组数据记录在下表中。

专题16 测量电功率 测量电阻实验题一、计算题1．（2022·上海·中考真题）在如图所示的电路中，电阻 R 1的阻值为 10Ω，电流表的示数为1.2A 。

（1）求电源电压 U ；（2）若在电路中接入一个电阻 R 2，使得接入前后电流表的示数变化了 0.4 A ，求电阻 R 2 的阻值。

【答案】（1）12V ；（2）5Ω或30Ω【解析】解：（1）电源电压11=1.2A 10=12V U I R =⨯Ω（2）若串联一个电阻，总电阻变大，则电流变小，则此时电路中的电流为2=1.2A-0.4A=0.8A I I I =-∆1则此时的总电阻为212V ==150.8AU R I =总Ω电阻 R 2 的阻值 1-=15-10=5R R R =2总ΩΩΩ若并联一个电阻，则电流表测量干路电流，则通过R 2的电流为0.4A ，则电阻R 2的阻值为212V ==300.4AU R I '=∆Ω答：（1）电源电压为12V ； （2）电阻 R 2 的阻值为5Ω或者30Ω。

2．（2021·上海·中考真题）在图所示电路中，电源电压为 6V 且保持不变，滑动变阻器 R 2允许通过最大电流为 3A 。

电流表 A 、A 1的表盘均如图所示。

变阻器滑片 P 位于最大阻值处，闭合开关 S ，电流表 A 1示数为 0.3A 。

两电流表指针偏离零刻度线角度相同。

（1）求电阻 R 1的阻值；（2）求此时经过变阻器 R 2的电流I 2；（3）移动变阻器滑片 P ，在电路安全工作的前提下，求变阻器 R 2消耗的最小电功率与最大电功率之比P2min∶P2max。

【答案】（1）20Ω；（2）1.2A；（3）4∶9（2）干路电流表和A1偏角相同，且干路电流大于支路电流，故干路电流为1.5A；通过R2的电流I2=I-I1=1.5A-0.3A=1.2A（3）滑动变阻器的最小电流为 1.2A；最大电流为I最大=3A-0.3A=2.7A最小功率和最大功率的比值为P最小∶P最大=UI最小∶UI最大= I最小∶I最大=1.2A∶2.7A=4∶9答：（1）电阻R1的阻值是20Ω；（2）求此时经过变阻器R2的电流是1.2A；（3）变阻器R2消耗的最小电功率与最大电功率之比是4∶9。

滚动小专题(五)电阻的测量01典例精析(2018·襄阳)在“伏安法测电阻”的实验中，电源电压U恒定不变．某同学连接了如图甲所示部分电路．(1)用笔画线代替导线完成图甲电路连接．解：(2)电路连接后，闭合开关前，滑动变阻器的滑片应该滑到最__左__(填“左”或“右”)端．(3)某次测量时，电压表的示数为1.5 V，电流表的示数如图乙所示，此时小灯泡灯丝的电阻值为__5__Ω.(4)某小组的同学分别读取电压表和电流表的示数为U1、I1，结果发现他们实验时误将电U－U1 压表与滑动变阻器并联，但也能算出电阻的阻值，其表达式为R L＝__ __．I1【拓展训练1】(伏阻法)在测电阻的实验操作中，某同学发现电流表已损坏，电压表完好，滑动变阻器的最大阻值为R，于是小组同学设计了如图所示的电路图也完成了实验．请你帮助他们把以下实验步骤填写完整：(1)闭合开关S，调节滑动变阻器的滑片，当滑片位于最左端时，读出此时电压表的示数，记为U1.(2)再将__滑片移动到最右端__，读出此时电压表的示数，记为U2.U2(3)则未知电阻R x＝__ R__．U1－U2【拓展训练2】(伏阻法)小明利用一个电压表和阻值为R0的已知电阻，测量未知电阻R x的阻值．他选择了满足实验要求的器材，并连接了部分实验电路(如图所示)．小明的实验要求是：只闭合开关S和S1时，电压表测量R0两端的电压U1；只闭合开关S和S2时，电压表测量电源两端的电压U2.(1)请你用笔线代替导线完善实验电路(只添加一根导线)．解：U2－U1(2)请用已知物理量和测出的物理量表示出R x，则R x＝__ ·R0__.U1【拓展训练3】(安阻法)小亮同学要测量一个定值电阻R y的阻值，实验器材有：待测定值电阻R y、电流表、滑动变阻器(20 Ω 1 A)、开关、电源(电压恒定)各一个，导线若干．利用现有器材设计如下电路图．请你帮他完成实验操作步骤，并写出求得未知电阻的阻值的表达式．(1)将滑动变阻器的滑片滑至最左端，闭合开关，读出此时电流表的示数I1.(2)断开开关，将__滑动变阻器的滑片滑至最右端__，闭合开关，读出此时电流表的示数I2.20 Ω×I2(3)请用已知量和测量量表示未知电阻的阻值R y＝__ __．I1－I2【拓展训练4】(安阻法)实验时某小组同学利用一个电流表和最大阻值为R0的滑动变阻器完成对未知电阻R y的测量．如图所示是他们按照设计连接的部分实验电路．(1)请你依据下面的实验步骤，用笔画线代替导线，将实验电路连接完整．(只添加一条导线)解：实验步骤：①开关S1和S2都断开，将变阻器的滑片P移到阻值最大处，观察到电流表无示数；②保持滑片P位置不动，只闭合开关__S1__时，读取电流表的示数为I1；③再闭合开关__S2__时，读取电流表的示数为I2(I2＞I1)．I1R0(2)请你用I1、I2和R0表示R y，则R y＝__ __．I2－I102专题训练1．(2018·邵阳)有一实验小组用伏安法测量小灯泡的电阻，电源电压为3V，待测小灯泡的额定电压为2.5 V.(1)请用笔画线代替导线，完成如图甲实物电路的连接．(要求：连线不能交叉)(2)检查电路连接无误后，闭合开关，灯泡不亮，电压表有示数，电流表示数为零．导致这一现象的原因可能是__B__．(填序号)A．电压表断路B．小灯泡断路C．滑动变阻器断路D．电压表短路(3)故障排除后，闭合开关，当滑动变阻器滑片P移到某一位置时，电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向__右__(填“左”或“右”)移．(4)通过移动滑动变阻器滑片P记录了多组数据，并作出了如图丙所示的I－U图象．由图可知小灯泡正常发光时的电阻为__12.5__Ω.2．(2018·白银)某实验小组的同学通过图甲所示的电路进行实验探究．甲乙丙(1)断开开关S3，闭合开关S1和S2，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是__C__(填序号)．A．滑动变阻器断路B．R断路C．R短路(2)故障排除后断开开关S3，闭合开关S1和S2，通过调节滑动变阻器，读出多组相应的电压表和电流表的示数．甲同学根据测量数据绘成如图乙所示图象．由图象可知定值电阻R＝__10__Ω.(3)乙同学根据测量数据分别计算出多个R的阻值并取平均值，其目的是为了__减小误差__．(4)断开开关S2，闭合开关S1和S3，通过多次调节滑动变阻器，测量灯L的电压和电流，根据测量数据绘成如图丙所示的图象．若灯L的额定电压为2.0 V，则它的额定功率为__0.8__W.(5)由图丙可看出灯丝的U－I图象不是一条直线，原因是__灯丝电阻会随温度而发生变化__．3．(2018·泰安)某物理兴趣小组利用图甲所示实验电路同时测量电源电压U0的大小和电阻R x的阻值，电源电压U0约为2V～3V，R x的阻值约为6Ω～7Ω.实验室提供如下器材：导线若干、开关、电流表(量程0～0.6 A，0～3 A)、电压表(量程0～3 V，0～15 V)、滑动变阻器R(最大阻值为30 Ω)．请你思考完成下列问题：(1)按照图甲用笔画线代替导线，连接好图乙中的实物图．解：(2)用物理量U0、R x、电流表的示数I写出表示电压表示数U大小的关系式：U＝__U0－IR x__．(3)①正确连接电路后，闭合开关前应使滑动变阻器连入电路的阻值为__最大__(填“最大”或“零”)．②移动滑动变阻器的滑片，读出4组电流表和电压表示数，分别以电流表的示数I和电压表的示数U为横坐标和纵坐标，在坐标纸上描点，把这4个点连接起来大致为一条直线(并虚线延长到纵轴)，如图丙所示．从图丙中信息可求得：电源电压U0＝__3__V，电阻R x＝__6__Ω.4．(2018·孝感)某校学习小组想用不同方法测量未知电阻R x的阻值，他们分成甲、乙两组分别进行实验：甲乙丙丁(1)甲组设计了如图甲所示的电路图：①请用笔画线代替导线将实物电路图乙连接完整(要求滑片P向左滑动时电路中的电流变大)；②连接好电路后，在开关闭合前，滑动变阻器的滑片P应滑至最__右__(填“左”或“右”)端．闭合开关S，将滑动变阻器的滑片滑至某一位置后，此时电压表的示数记为U，电流表的U示数记为I，则待测电阻R x＝__ __(用题中所给的字母表示)．I(2)乙小组设计实验的电路图如图丙所示(其中电阻R1＝8 Ω)：①根据电路图连接好电路，闭合开关S，发现电流表A1的示数为零、电流表A2的示数正常，若只有R1或R x中的一处发生故障，则故障是__R1断路__(填“R1断路”“R1短路”“R x断路”或“R x短路”)．②故障排除后，闭合开关S，得到电流表A2的示数I2＝0.48 A，电流表A1的示数如图丁所示，则I1＝__0.36__A；乙小组所测待测电阻R x＝__6__Ω.5．(2018·石家庄21县市模拟联考)图1是小明测量定值电阻R的阻值时，连接的实验电路(电路元件完好，接线柱接线牢固)．(1)小明在未检查电路连接是否正确的情况下，闭合了开关，调节变阻器的滑片时，发现__ 电压表__(填“电流表”或“电压表”)示数保持不变．(2)检查电路，发现有一条导线连接错误，请在连接错误的导线上打“×”并补画出正确的连线．解：(3)纠正错误后，继续实验．某次实验，当电压表示数为2.7 V时，电流表示数(如图2所示)为__0.18__A，则该定值电阻的阻值为__15__Ω.【拓展】实验结束后，老师要他测量一只阻值约为100 Ω的电阻R x的值．所提供的器材有：①干电池两节②电流表(0～0.6 A、0～3 A)一只③电压表(0～3 V、0～15 V)一只④滑动变阻器(100 Ω 2 A)一只⑤电阻箱(0～9999 Ω 5 A)一只⑥开关和导线若干1 请你帮助他完成下面的步骤，要求在电表读数时，指针偏转超过最大刻度值的.3(1)你选择的实验器材是：__①③⑤⑥__(填序号)(2)根据所选器材，画出一个能反映测量方法的电路图．解：。

专题07质量和密度一、填空题1．（2022·上海·中考真题）同学发现冬天水管会“爆裂”，他通过查阅资料获得以下信息：（1）物体膨胀时如果遇到障碍，会产生很大的力；（2）金属会热胀冷缩；（3）水和冰在不同温度下的密度如表所示：形态水冰温度（℃）432100密度（千克/米3）0.99980.99960.99940.99910.99900.9101①根据表格中温度和密度的数据，得出结论：在1个标准大气压下，当0~4℃时，_____________；②请你指出水管“爆裂”的原因，并写出分析过程_________________。

【答案】水的密度从0℃-4℃会随着温度的升高而增大，发生反常变化见解析【解析】①[1]根据表格中温度和密度的数据，在标准大气压下，在0~4摄氏度时时，水的温度慢慢升高，而水的密度在慢慢增大，故得出结论：1个标准大气压下的水在0~4摄氏度时，物质的密度会随着温度的变化而变化，水的密度从0℃-4℃会随着温度的升高而增大，发生反常变化。

②[2]冬天水管里面的水由于温度降低而变成冰，冰的密度又小于水的密度，所以冰相对水的体积增大，发生膨胀，水管由于外界温度降低而收缩，阻碍了这种膨胀，故产生了很大的力，造成水管“爆裂”。

2．（2018·上海·中考真题）电子天平用来测量_____，量筒用来测量_____在探究杠杆平衡条件的实验中，为了直接读出力臂的数值，应使杠杆在_____位置平衡。

【答案】质量体积水平【解析】托盘天平、电子天平都是测量物体质量的工具；量筒用来测量液体的体积；为了在杠杆上直接读出力臂的数值，实验时应使杠杆在水平位置平衡。

3．（2020·上海·中考真题）在“探究二力平衡的条件”实验中，用来测量力的仪器是______；在“探究杠杆平衡的条件”实验中，为便于直接从杠杆上读出力臂的数值，应使杠杆在______位置保持平衡；“测定物质的密度”的实验原理是______；在“测定小灯泡的电功率”实验中，所选电源电压应______小灯泡的额定电压（选填“大于”“等于”或“小于”）。

31科普阅读题22．（2018•烟台）神奇的光伏高速公路全球首段承载式光伏高速公路2017年12月28日在山东济南通车，光伏路面全长1120米，路面顶层是类似毛玻璃的新型材料，摩擦系数高于传统沥青路面，保证轮胎不打滑的同时，还拥有较高的透光率，让阳光穿透它：使下面的太阳能把光能转换成电能，发电装机容量峰值功率为817.2kW．预计年发电量约100万千瓦，参与测试的一名中巴车司机说：“路面的感觉和平常高速一样，刹车距离和平常路面一样。

”在冬季，这段路面还可以将光能转化为热能，消融冰雪，确保行车安全。

报道称，这光伏滑路面还预留了电磁感应线圈，随着电动汽车无线技术的配套，未来可实现电动车边跑边充电，预留的信息化端口还可接入各种信息采集设备：车辆信息、拥堵状况等信息将汇聚成交通大数据，构建大数据驱动的智慧云控平台，通过智能系统，车辆管控等措施，能更有效的提升高速公路的运行效率。

晒晒太阳就能发电，公路变成”充电宝”，自行融化路面积雪…，这就是智见公路的先行案例。

阅读上文，回答下列问题：（1）交章中有个物理量的单位有误，请你指出来并改正；（2）简要描述“新型材料”的特性；（3）光伏高速公路的设计应用了哪些物理知识？（回答三点即可）。

【分析】（1）功率的单位是W、kW；电功、电能的单位是千瓦时；（2）根据题中信息从摩擦、透光率、能量转化、电磁感应几方面分析解答；（3）增大摩擦力的方法：增大压力、增加接触面的粗糙程度；太阳能电池板可以把光能转化成电能；电磁感应线圈：机械能转化成电能。

【解答】答：（1）功率的单位是W、kW；电功、电能的单位是千瓦时，故题目中的错误“预计年发电量约100万千瓦”，应该为“100万千瓦时”；（2）有题中信息知：“新型材料”的特性为：摩擦力大，保证轮胎不打滑；透光率高使下面的太阳能把光能转换成电能；还可以将光能转化为热能，消融冰雪，确保行车安全电；磁感应线圈可实现电动车边跑边充电；（3）①路面顶层是类似毛玻璃的新型材料，是在压力一定时，通过增大接触面的粗糙程度来增大车辆行驶时与地面的摩擦力；②阳光穿透它达到中层的光伏发电组件时，消耗太阳能，产生电能，即将太阳能转化为电能。

专题6 汽化和液化一．选择题（共28小题）1．（2018•聊城）下列生活现象中，属于液化的是（）A．瀑布结成冰挂B．湿衣服晾干C．露的形成D．树枝上结霜【分析】物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。

【解答】解：A、瀑布结成冰挂，是水凝固形成的；故A错误；B、湿衣服晾干，是液态的水变成气态的水蒸气，是汽化现象，故B错误；C、露是地面附近的水蒸气液化成的小水珠，故C正确；D、树枝上结霜是空气中的水蒸气遇冷凝华为固体的小冰晶，附着在树枝上；故D错误。

故选：C。

2．（2018•衡阳）在“观察水的沸腾”实验中，当水温升到89℃时，小华开始计时，每隔1min记录一次水的温度，然后，小华根据实验数据绘制了如图所示的温度随时间变化的图象，下列说法正确的是（）A．此时的气压高于标准气压B．水从89℃加热到刚开始沸腾所需时间为4minC．通过图1中的图象可知，水沸腾时温度保持不变D．水沸腾时气泡上升的情况如图2中的乙所示【分析】（1）液体的沸点随气压的改变而改变；（2）首先确定89℃时对应的时间和开始沸腾时的时间。

刚达到沸点的时间便是开始沸腾的时间。

（3）要掌握水沸腾时的特点：吸热但温度保持不变。

（4）水沸腾之前，水下层的温度高于上层的水温，气泡上升过程中，气泡中的水蒸气遇冷液化成水，气泡变小；水沸腾时，整个容器中水温相同，水内部不停的汽化，产生大量的水蒸气进入气泡，气泡变大。

【解答】解：A、标准大气压下水的沸点为100℃，根据液体沸点与气压的关系可知当时的气压较低，低于标准大气压，故A错误；B、从图象可以看出，水的初温是89℃，从第5分钟温度达到沸点，所以从89℃到开始沸腾所用时间为5min，故B错误；C、水的沸腾是吸热过程，所以水沸腾时需要继续吸收热量，但温度保持不变；故C正确；D、甲图，气泡上升时不断增大，是水的沸腾时的现象；乙图，气泡上升时不断减小，是水沸腾之前的现象，故D错误；故选：C。

2018年黄冈市物理实验中考试题和操作步骤试题编号: A l A2 A3实验一: (物理)测量小灯泡正常工作时的电阻（或额定功率)根据桌面上已有的器材，可以完成以下两个实验(你只需做一个实验即可): ①测量小灯泡正常工作时的电阻; ②测量小灯泡的额定功率。

你完成的实验是(填序号，由监考教师指定)。

1.观察、认识电压表和电流表电压表量程是0—3V和0—15 V 电流表量程是0—0.6 A和0—3 A2、电路连接根据右图连接电路并检查。

小灯泡的额定电压V (由监考教师填写)。

3.操作与记录。

闭合开关，调节滑动变阻器，使电压表的示数达至 2.5V或3.8 V时记录电流表的示数A，则小灯泡正常工作时的(填"电阻"或"功率")为。

试题编号: B1 B2 B3实验一: (物理)探究电阻上的电流与电压(或电阻)的关系根据桌面上己有的器材，可以完成以下两个实验(你只需做一个实验即可) :①探究电阻上的电流与电压的关系②探究电阻上的电流与电阻的关系。

你完成的实验是(填序号，由监考教师指定)。

1.观察、认识电压表和电流表电压表量程是0—3V和0—15 V 电流表量程是0—0.6 A和0—3 A2.设计和进行实验①按右图正确连接电路。

②检查电路，调节滑动变阻器使其阻值最大。

③保持电阻（或电压）一定，改变电压（或电阻）的值，将电表示数和相关数据记录在下表中(测、分析表中的数据，你得出的结论是：电阻一定时，通过电阻的电流与电压成正比；或电压一定时，通过电阻的电流与电阻成反比试题编号: C1 C2 C3实验一: (物理)探究串联电路中电流(或电压)的规律根据桌面上已有的器材，你认为能够完成的实验是:探究串联电路中(填"电流"或"电压")的规律。

1.观察、认识电表的量程是和2.连结电路根据右图连接电路并检查。

3.操作与记录、分析表中的数据，你得出的结论是：串联电路中各处的电流都相等，或串联电路中的总电压等于各部分电路电压之和试题编号：D1.D2.D3实验一: (物理)探究并联电路中电流(或电压)的规律根据桌面上已有的器材，你认为能够完成的实验是:探究并联电路中(填“电流”或“电压”)的规律。
