彩超基础知识 ppt课件

单独用于接收和发射超声波的晶体。
ppt课件 21
脉冲/连续多谱勒影像
脉冲多谱勒与
CW
Þ Î ß ¸ Þ Ï Î Þ ¶ ¨ ò µ ¼ ¥
频谱多谱勒
Ô ± ¶ È µ ã
PW
Ð Ó Í µ Þ ¶ Ï ¨ ´ Ô ¸ Ó
î ¶ É È Ð Å Ï ¢ « ¶ ¾ È Ù ¶ Ë È Ì ½ ² â · ¶ Î § Ù × ² ÷¹ ý ³ Ì
v = 血流速度
= 声束与血流之间的角度 c = 声波速度(1540m/s)
ppt课件 10
角度()的重要性?
从多谱勒方程式中，我们可以看到，有几个重要方面会影响多谱勒在临床检查中的性能。从上面的公式中，我们可以看到，多谱勒效应会因为cos 值的不同而发生变化。 1. 声波作用的角度始终保持在60º以下，因为60度以上时，cos函数的曲线很陡。很明显，控制角度对于精确测定多谱勒频移和血流速度十分重要。
Df = 0
ppt课件 12
II. 医用多谱勒超声技术
ppt课件
13
医用多谱勒超声技术
对于血流成像，有数种医用多谱勒成像技术，如：彩色多谱勒、能量多谱勒、脉冲多谱勒、连续多谱勒。
COLOR
Color Flow Mapping Power Doppler
Doppler Effect
SPECTRUM
PI：pulsatility index，即脉动指数，也称为阻抗指数；
TI：resistance index，即阻力指数，也称作Pourcelot比。
收缩期/舒张期比（S/D ratio）
此比值是最简单的，但当没有舒张期速度时，此比值会变得无限大， 8.0以上的值称作“超高值”。

2024版颅脑CT基础知识PPT课件[1]

低密度梗死灶，边界不清，占位效应不明显，可伴脑水肿和脑室受压。
脑梗死CT表现
脑出血CT表现
鉴别诊断要点
高密度出血灶，边界清晰，占位效应明显，可伴脑水肿和脑室受压。
根据CT值、病灶形态、占位效应及水肿程度等综合判断。
03
02
01
脑梗死与脑出血鉴别诊断
边界清晰，密度均匀，增强扫描无强化或轻度强化。
良性肿瘤CT表现
层厚与层间距
根据检查目的和部位选择合适的层厚和层间距，通常颅脑CT扫描层厚为5-10mm，层间距为5-10mm。
扫描范围
确定扫描范围以覆盖整个颅脑区域，通常从颅底至颅顶进行连续扫描。
扫描参数设置与优化
窗宽与窗位调整
根据观察目标和组织密度差异调整窗宽和窗位，使图像显示更加清晰。例如，观察脑组织时可将窗宽设置为80-100HU，窗位设置为30-40HU。
颅脑CT基础知识PPT课件
目录
颅脑CT概述颅脑解剖结构及生理功能颅脑CT扫描技术与方法常见颅脑病变CT表现及诊断要点并发症预防与处理措施总结回顾与展望未来发展趋势
01
CHAPTER
颅脑CT概述
第五代CT
电子束CT，无机械运动部分，扫描速度达到毫秒级。
第四代CT
静止的环状探测器和X线管，仅X线管旋转，扫描速度更快。
在进行颅脑CT检查前，详细询问患者是否有过敏史，特别是对碘造影剂是否过敏。
02
预备急救药品和设备
在检查室内预备好急救药品和设备，如肾上腺素、地塞米松、血压计、氧气等，以备不时之需。
造影剂过敏反应应对策略
遵循ALARA原则
即“尽可能低的合理限度”原则，在保证诊断质量的前提下，尽可能降低辐射剂量。

TCD脑彩超基本知识

伴机械样杂音频谱中出现的层状线条样高强度信号
线条样高强度信号层状分布于频谱低频处，基线上下均有，极限上方更明显，伴随血流速度增快。
栓子及栓子雨
右侧大脑中动脉主干狭窄
锁骨下动脉盗血（SSS）--椎动脉频谱演变
I期盗血

II期盗血
III期盗血
轻度狭窄：同侧椎动脉收缩早期可见切迹。中度狭窄：同侧椎动脉收缩期频谱反向，舒张期正向。重度狭窄（闭塞）：同侧椎动脉收缩、舒张完全反向。
颈内动脉（ICA）、颈外动脉（ECA）检测方法
完成 CCA 全长检测后，探头方向朝上继续向上移动即可检测到颈动脉分叉处、ICA 和ECA 起始部。颈动脉分叉处ICA 和ECA 关系：ICA 位于后外侧，ECA 位于前内侧。因此，检查ICA 时探头角度稍向后外侧倾斜，在甲状软骨至下颌角水平较易探及，探头角度向前内侧倾斜，在检测到 ICA 的同一水平可以检测到ECA。检查ICA 和ECA探头角度如图所示。手持探头方向朝上，角度向后外倾斜检查ICA，角度朝向前内检查 ECA。
基底动脉（BA）：BA由双侧 VA合并而成，其终端分为两条 PCA。其行程通常平直，有时也会向左或右弯曲，偶尔可见 BA在斜坡与脑干之间呈S行弯曲。
血管名称
大脑中动脉（MCA）
检查窗口
深度
血流反向
朝向探头
探头方向
向前、向上
压颈实验
明显减慢或消失
前、中、 40-65 后颞窗
颈内动脉终末段（TICA）
颅内血管检测方法及频谱分析在血管超声诊断中的价值
沈阳市第二中医医院电诊科张威
脉冲多普勒和连续多普勒

பைடு நூலகம்
脉冲多普勒（PW）：用于颅内血管的检测。连续多普勒（CW）：用于颈部血管和外周血管。

2024版超声影像学(彩超基础知识)ppt课件

临床应用
弹性成像技术已广泛应用于乳腺、甲状腺、前列腺等器官的疾病诊断，如乳腺癌、甲状腺结节、前列腺癌等。
发展前景
随着弹性成像技术的不断发展和完善，其在超声影像学中的应用前景将更加广阔。
超声造影剂在超声影像学中的应用
超声造影剂种类
包括气体微泡、脂质体、高分子聚合物等，具有良好的稳定性和生物相容性。
早期诊断。
消化系统彩超诊断
01
02
03
肝脏疾病诊断
彩超可检测肝脏大小、形态及回声异常，辅助诊断肝炎、肝硬化、肝肿瘤等疾病。
胆道系统疾病诊断
彩超可清晰显示胆囊、胆管等胆道结构，发现胆结石、胆囊炎等病变。
胰腺疾病诊断
彩超可观察胰腺形态、大小及回声情况，有助于胰腺炎、胰腺肿瘤的诊断。
泌尿系统彩超诊断
结合临床信息
在书写报告时，要结合患者的病史、症状等临床信息进行分析和诊断。
注意保密性
在书写和传递报告时，要注意保护患者隐私和信息安全。
06
超声影像学新技术与新进展
三维/四维超声成像技术
三维超声成像技术
通过三维探头和三维重建软件，获取器官或组织的立体图像，提高诊断的准确性和直观性。
四维超声成像技术
肾脏疾病诊断
彩超可检测肾脏大小、形态及内部结构，辅助诊断肾结石、肾积水、肾肿瘤等疾病。
输尿管与膀胱疾病诊断
彩超可观察输尿管与膀胱的形态、结构及回声异常，有助于输尿管结石、膀胱炎等病变的诊断。
妇产科彩超诊断
妇科疾病诊断
彩超可检测子宫、卵巢等生殖器官的形态、大小及回声异常，辅助诊断子宫肌瘤、卵巢囊肿等疾病。
作用机制
超声造影剂能够增强超声信号的反射，提高图像的对比度和分辨率，从而更清晰地显示病变组织和正常组织的界限。

T C D脑彩超基本知识ppt课件

颈内动脉（ICA）、颈外动脉（ECA）检测方法
完成 CCA 全长检测后，探头方向朝上继续向上移动即可检测到颈动脉分叉处、ICA 和ECA 起始部。颈动脉分叉处ICA 和ECA 关系：ICA 位于后外侧，ECA 位于前内侧。因此，检查ICA 时探头角度稍向后外侧倾斜，在甲状软骨至下颌角水平较易探及，探头角度向前内侧倾斜，在检测到 ICA 的同一水平可以检测到ECA。检查ICA 和ECA探头角度如图所示。手持探头方向朝上，角度向后外倾斜检查ICA，角度朝向前内检查 ECA。
减慢：脑动脉硬化
正常的TCD血流频谱的形态近似直角三角形，频谱内部分布均匀，反映血液在血管内为规则的层流状态。
层流：正常血管中心处血流速度最快，边缘处血流速度最慢，中心与边缘之间血流速度依次递减。
正常TCDC频谱分析
横坐标代表时间，纵坐标代表血流速度，频谱周边（包络线）代表某一时刻最快血流速度，频谱内部每一点的颜色代表该时刻处于该速度的红细胞数量，基线则代表血流速度为零。 S1峰：收缩期流速最高点，由心脏快速射血形成，与心脏的收缩
计算方法： S/D=收缩峰速度/舒张末速度
正常值：S/D>3 意义：评价血管顺应性和弹性的一个
指标。
参数分析
Vm、PI、RI、S/D 一、血流速度：Vm=（Vp-Vd）/3+Vd Vp：增快：血压增高、脑血管痉挛、脑血管狭窄等
减慢：供血不足、狭窄前后等 Vd：增快：脑血管畸形、狭窄后
弛，血管内阻力下降，舒张期流速增高，出现低搏动指数的波
浪状频谱。
颅外血管检测方法
检查时患者取平卧位，检查者坐在患者头顶后方，手持探头，空出的另一只手可用来行压迫试验和固定患者头部。用大拇指和其他四指尖握住探头全长，小指尖抵住探头前端的一部分，并接触到皮肤。检查时须在探头前端向检测部位施加一定压力。

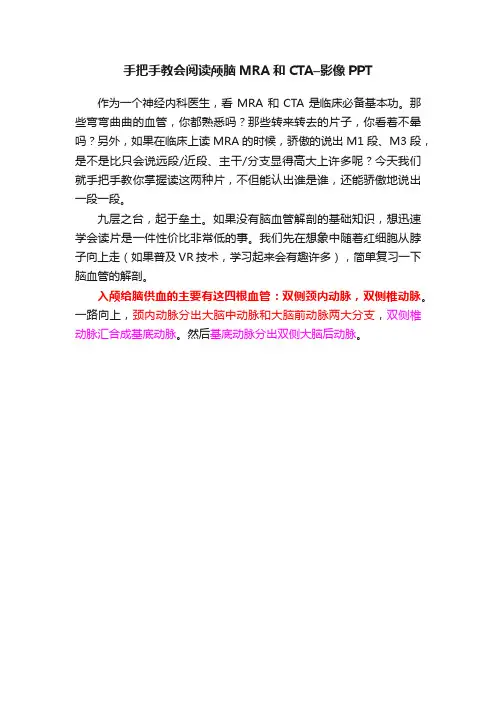

手把手教会阅读颅脑MRA和CTA–影像PPT
