渗压计及测压管施工方案测压管及渗压计施工技术方案根据首部挡水坝基础渗流监测布置图[图号：NJ54 SG-51-6(5)(6)(7)]，在闸坝基础布置测压管（内设渗压计）7套，监测坝基扬压力；在防渗墙两头及下游侧布置测压管（内设渗压计）6套，监测两岸绕坝渗流情况。
我部对测压管及渗压计安装埋设提出以下施工技术方案。
1.仪器布置和工程量1.1坝基渗流监测在监测剖面闸0+003.00m的坝基范围内顺坝轴向布设7套测压管（内设渗压计），钻孔埋设，深入坝基1米，渗压计及测压管设计位置和设计工程量如下：坝基渗压计及测压管设计位置和设计工程量表1.2绕坝渗流监测在防渗墙两头及下游侧布置测压管（内设渗压计）6套，监测两岸绕坝渗流情况。
两岸绕渗孔各测点的布置随水工防渗布置和地形地质情况做具体调整，渗压计电缆实际长度根据管线去向确定。
设计位置和设计工程量如下：绕坝渗流测压管设计位置和设计工程量表2.仪器设备和材料性能参数2.1测压管2.1.1进水管、导管和沉淀管进水管：φ50镀锌钢管，进水孔φ8mm，呈梅花型布置，水平方向沿管壁周长均匀布成6排；竖向孔距为50mm，每节钢管两端加工外丝扣；导管和沉淀管：φ50镀锌钢管、外箍接头、管顶盖和管底盖，每节钢管两端加工外丝扣。
2.1.2无纺土工布300g/m2，等效孔径095＜0.12mm，垂直渗透系数10-2cm/s。
2.1.3孔内回填料反滤料：干净砾石，粒径10~15mm。
沥青麻布：位于测压管建基面，用于封孔时隔离水泥浆。
水泥砂浆：C15水泥砂浆2.1.4测压管顶保护盒管帽：φ260mm带丝扣和止水垫圈管帽；管盖：φ50镀锌管堵头，带电缆穿线孔；2.2渗压计生产厂家：南京达捷大坝安全技术发展公司；传感器类型：振弦式；型号规格：SXX-150；测量范围：0.5MPa；分辨率：0.2％F.S；2.3读数仪表生产厂家：基康仪器（北京）有限公司；型号：BGK408；测量范围：400～4500Hz；温度测量范围：-30～70℃；分辨率：频率0.1Hz，温度 0.1℃；示值误差：＜0.002%。
欧美大地欧美大地欧美大地1我们无所不能用户指南振弦式渗压计 PW 系列本手册翻译由欧美大地仪器设备中国有限公司提供，欧美大地版权所有。
欧美大地欧美大地欧美大地2目录1 产品............................................................................................................................................................3 1.1 仪器制造 .........................................................................................................................3 1.1.1 PWS and PWC ...........................................................................................................................4 1.1.2 PWP ..............................................................................................................................................4 1.1.3 PWF ..............................................................................................................................................4 1.2 振弦原理 ............................................................................................................5 1.3 率定 ..........................................................................................................................................5 1.4 技术规格. (6)2 读数与分析 ..............................................................................................................7 2.1 验货读数............................................................................7 2.2 初始读数 ........................................................................................7 2.3 现场功能检测 ......................................................................................8 2.4 压力公式 (W I T H T H E M B-6T /6T L R EA D O U T ) .................................................9 2.5 压力公式（多项式）(W ITH THE MB-6T/6TLREADOUT)..................................... 11 3 安装......................................................................................................................................12 3.1 过滤器饱和 .......................................................................................................................... 12 3.1.1 低压烧结不锈钢过滤器s......................................................................................12 3.1.2 高压陶瓷过滤器s..............................................................................................................121 3.2在土体里安装....................................................................................................................... 12 3.2.1 紧密的粘土.....................................................................................................................................12 3.2.2 粒状材料...............................................................................................................................12 3.3在钻孔里安装 ...................................................................................................... 13 3.4安装在软基里................................................................................. 14 3.5 电缆标签.................................................................................................................. 15 3.6 电缆铺设................................................................................................................................. 15 3.6.1 从垂直孔到水平沟槽的过渡.................................................................15 3.6.2 水平电缆铺设...........................................................................................................................15 3.7 雷击保护.................................................................................................................. 15 4 综合........................................................................................................................................16 4.1 电缆路线安排..................................................................................................................................... 16 4.2 转换表 (温度 V S 电阻 )....................................................................... 18 4.3 转换因子 ..................................................................................................................... 20 4.4 参考.. (21)欧美大地欧美大地欧美大地31 产品PW 型渗压计是适合于长期监测水位和钻孔水压力的一种稳定性好、精度高的传感器，输出为频率信号 ，与电缆电阻和接点电阻无关，信号适宜于远距离传输。

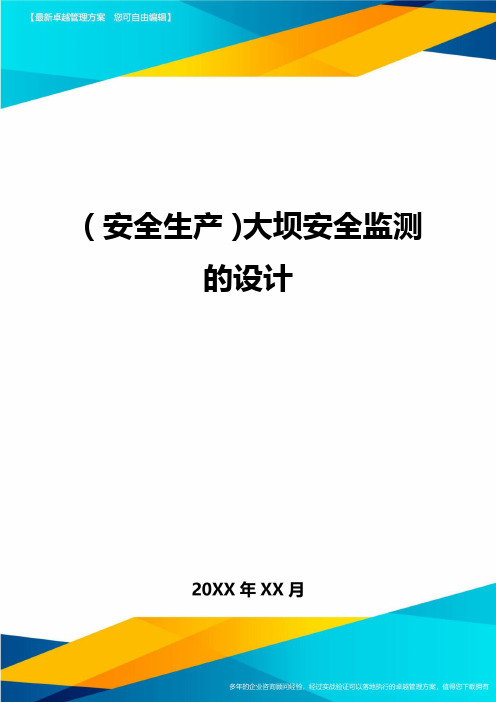

（安全生产）大坝安全监测的设计大坝安全监测的设计水利部南京水利水文自动化研究所目录1安全监测的重要性及失事举例2安全监测的设计2.1混凝土坝的监测设计2.1.1变形监测2.1.2渗流监测2.1.3内部监测2.2土石坝的监测设计2.2.1渗流监测2.2.2变形监测3观测仪器3.1垂线坐标仪、引张线仪3.2差阻式仪器4自动化系统的设计1安全监测的重要性及失事举例大坝建造在地质构造复杂、岩土特性不均匀的地基上，在各种荷载的作用和自然因素的影响下，其工作性态和安全状况随时都在变化。
如果出现异常，又不被及时发现，任其发展，其后果不堪设想。
国内外大坝失事的实例不少。
1975年8月暴雨洪水导致板桥水库和石漫滩水库失事，造成大面积水灾和人员伤亡，京广线也被局部冲毁，损失巨大。
1993年8月27日沟后水库失事，造成水库下游13km处的恰卜恰镇500人伤亡，直接经济损失1.53亿元。
如果事先运用有效的观测手段对这些工程进行监测，就能及时发现问题，采取有效的工程措施，就能避免灾难。
1962年安徽梅山连拱坝右岸基岩发现大量漏水，右岸13#垛垂线坐标仪，观测三天内向左岸倾斜57.2mm，向下游位移了9.4mm，且右岸各垛陆续发现大裂缝，经过分析是右岸基岩发生错动。
在垂线坐标仪监测下放空水库进行加固处理，避免了壹场溃坝事故。
1985年6月12日在长江三峡的新滩，发生大滑坡，2000万m3堆积体连带新滩古镇壹起滑入江中。
可是险区居民全部提前安全撤出，无壹伤亡，这全靠安全监测所作出的准确预报。
大坝失事的原因是多方面的，从世界上300多座大坝失事的原因分析，认为35%是泄洪能力不足，在勘测、设计中洪水计算和防洪能力方面存在问题，大部分失事是洪水以外的工程原因，有壹个量变到质变的过程，能够用监测方法及早发现的。
为了保证大坝、下游人民生命财产的安全及社会的安定，我们国家对水库大坝的安全制定了相应的法律法规及规范，来加强水库大坝运行期的安全管理。

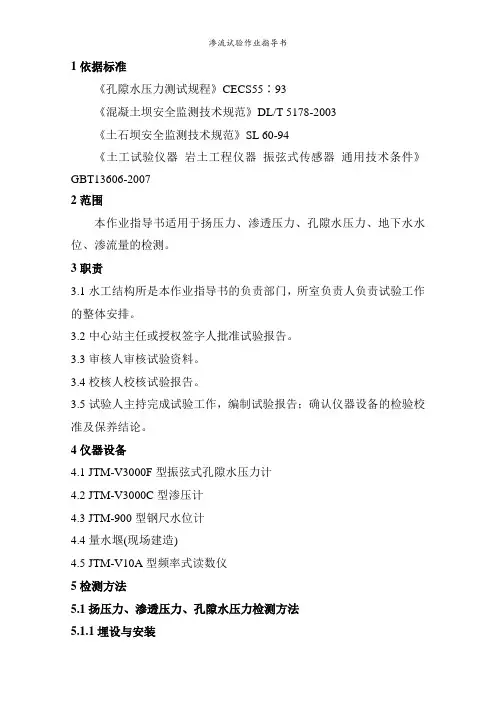

1依据标准《孔隙水压力测试规程》CECS55∶93《混凝土坝安全监测技术规范》DL/T 5178-2003《土石坝安全监测技术规范》SL 60-94《土工试验仪器岩土工程仪器振弦式传感器通用技术条件》GBT13606-20072范围本作业指导书适用于扬压力、渗透压力、孔隙水压力、地下水水位、渗流量的检测。
3职责3.1水工结构所是本作业指导书的负责部门，所室负责人负责试验工作的整体安排。
3.2中心站主任或授权签字人批准试验报告。
3.3审核人审核试验资料。
3.4校核人校核试验报告。
3.5试验人主持完成试验工作，编制试验报告；确认仪器设备的检验校准及保养结论。
4仪器设备4.1 JTM-V3000F型振弦式孔隙水压力计4.2 JTM-V3000C型渗压计4.3 JTM-900型钢尺水位计4.4量水堰(现场建造)4.5 JTM-V10A型频率式读数仪5检测方法5.1扬压力、渗透压力、孔隙水压力检测方法5.1.1埋设与安装5.1.1.1开箱验收JTM-V3000F型振弦式孔隙水压力计、JTM-V3000C 型渗压计、JTM-V10A型频率式读数仪，检查仪器数量与装箱清单是否相符。
5.1.1.2按照设计施工要求采用专用电缆将仪器电缆接长，同时做好仪器的编号和检查工作。
5.1.1.3安装埋设前孔隙水压力计计端部的透水部件必须驱除空气。
具体操作方法是：先将透水部件从渗压计主体上卸下，然后将透水部件放入水中浸泡2小时以上，排除透水石中的气泡，使其充分饱和。
最后将渗压计主体和透水部件浸没在水中重新装配起来。
排除透水石中气泡的最好做法是：先将透水部件放入沸水中煮透，然后将用于煮透水部件的少量热水连同透水部件一同倒入盛有冷水和渗压计主体的容器内组装。
5.1.1.4在坝内埋设时，当坝面填筑高程超出测点埋设高程约0.3米时，在测点挖坑坑深约0.4米，采用砂包裹体的方法，将渗压计在坑内就地埋设。
砂包裹体由中粗砂组成，并以水饱和。

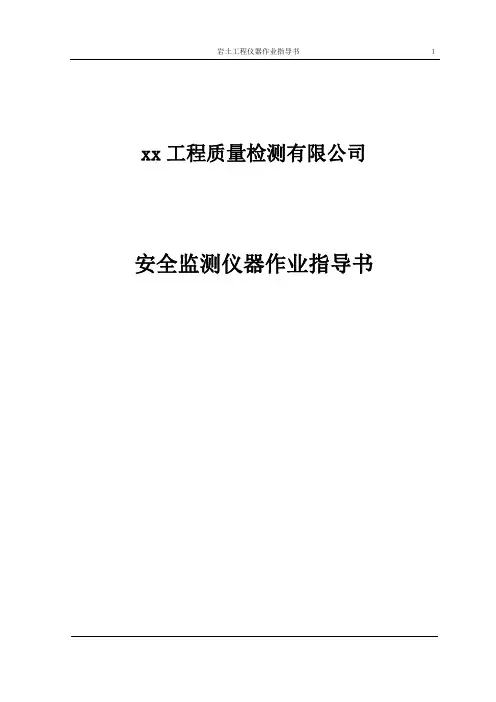

xx工程质量检测有限公司安全监测仪器作业指导书1、编制说明：本指导书适用于xx厂生产的安全监测仪器、安全监测仪表、及相关的配套设备、安全监测自动化系统的安装埋设、使用操作以及数据计算等。
2.引用的有关规范、规程电力行业规范【DL-T 948-2005】混凝土坝监测仪器系列型谱【DL-T 1017-2006】电容式位移计【DL-T 1018-2006】电容式测缝计【DL-T 1019-2006】电容式垂线坐标仪【DL-T 1020-2006】电容式静力水准仪【DL-T 1021-2006】电容式量水堰水位计【DL-T 1043-2007】钢弦式测缝计【DL-T 1044-2007】钢弦式应变计【DL-T 1045 2007】钢弦式孔隙水压力计【DL-T 1046-2007】引张线式水平位移计【DL-T 1047-2007】水管式沉降仪【DL-T 1061-2007】光电式（CCD）垂线坐标仪【DL-T 1062-2007】光电式（CCD）引张线仪【DL-T 1063-2007】差动电阻式位移计【DL-T 5006-2007】水电水利工程岩体观测规程【DL-T 5125-2001】水电水利岩土工程施工及岩体测试造孔规程【DL-T 5148-2001】水工建筑物水泥灌浆施工技术规范【DL-T 5173-2003】水电水利工程施工测量规范【DL-T 5178-2003】混凝土大坝安全监测技术规范【DL-T 5207-2005】水工建筑物抗冲磨防空蚀混凝土技术规范【DL-T 5209-2005】混凝土坝安全监测资料整编规程【DL-T 5211-2005】大坝安全监测自动化技术规范国家标准规范【GB-J 138-1990】水位观测标准【GB-T 3408-1994】差动电阻式应变计【GB-T 3409-1994】差动电阻式钢筋计【GB-T 3410-1994】差动电阻式测缝计【GB-T 3411-1994】差动电阻式孔隙压力计【GB-T 3412-1994】电阻比电桥【GB-T 3413-1994】埋入式铜电阻温度计【GB-T 6722-2003】爆破安全规程【GB-T 12897-2006】国家一、二等水准测量规范【GB-T 12898-1991】国家三、四等水准测量规范【GB-T 15406-1994】土工仪器的基本参数及通用技术条件【GB-T 17942-2000】国家三角测量规范【GB-T 50021-1994】岩土工程勘察规范【GB-T 50145-2007】土的工程分类标准【GB-T 50218-1994】工程岩体分级标准交通部行业规范【JT-T 577-2004】水运工程钢弦式钢筋计【JT-T 578-2004】水运工程钢弦式锚索测力计【JT-T 579-2004】水运工程伺服式测斜仪【JT-T 580-2004】水运工程钢弦式孔隙水压力计【JT-T 581-2004】水运工程电位器式多点位移计【JT-T 582-2004】水运工程滑线电阻式位移计【JT-T 583-2004】水运工程钢弦式锚杆测力计【JT-T 584-2004】水运工程差动电阻式应力计水利部行业规范【SL 60-1994】(条文说明)土石坝安全监测技术规范【SL 60-1994】土石坝安全监测技术规范【SL 169-1996】土石坝安全监测资料整编规程【SL 219-1998】水环境监测规范【SL 258-2000】水库大坝安全评价导则【SL 264-2001】水利水电工程岩石试验规程【SL 268-2001】大坝安全自动监测系统设备基本技术条件【SL 326-2005】(条文说明）水利水电工程物探规程【SL 326-2005】水利水电工程物探规程【SL 361-2006】大坝观测仪器位移计【SL 362-2006】大坝观测仪器测斜仪【SL 363-2006】大坝观测仪器锚杆测力计有色金属行业规范【YS 5229-1996】岩土工程监测规范目录SDY混凝土应变计一．概述SDY型振弦式应变计，测值准确，性能稳定，用于长期监测大坝或其它混凝土建筑物的应力应变，且能同时兼测监测点的温度，也可用于浆砌块石坝或基岩的应变测量。

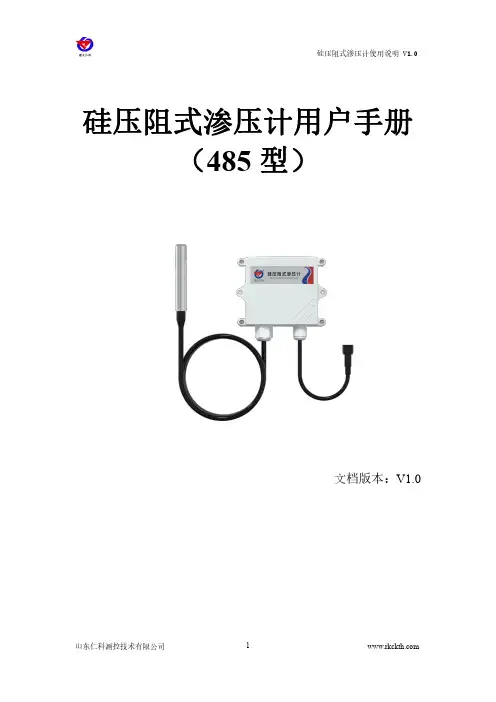

硅压阻式渗压计用户手册（485型）文档版本：V1.0目录1.前言 (3)2.应用场合 (3)3.产品特点 (3)4.技术参数 (3)5.设备选型 (3)6.通信协议 (4)7.产品尺寸 (6)8.产品安装及接线说明 (7)9.注意事项 (7)10.联系方式 (8)11.文档历史 (8)1.前言硅压阻式渗压计是我公司研发的一款针对地质灾害安全监测的渗压计，采用带不锈钢隔膜硅压阻式传感器、采用激光调阻工艺进行了宽温度范围的零点和温度性能补偿并经过了元器件、半成品及成品的严格测试及老化筛选，可长期稳定测量。
2.应用场合硅压阻式渗压计主要用于岩土工程测量、水井测量、消防水箱、水库测量、工业测量等水压力监测领域,可长期测量结构物内部孔隙水压力。
3.产品特点■反极性保护和瞬间过电流过电压保护，符合EMI防护要求；■可温度自动补偿，温飘自动修正；■采用高品质导气线缆，可常年在水中浸泡，可长时间测量渗压；■过载及抗干扰能力強,经济实用稳定；■采用核心自动校正算法，可有效防止数值波动；■防护等级IP68■传感器线长默认5米，可根据客户实际需求定制线长4.技术参数测量范围0~1000kPa（可选）测量精度0.5级精度（默认）输出信号485信号温度漂移0.03%FS/℃供电电源12-30VDC典型24V功耗0.88W测量温度-10~+50℃适用环境对不锈钢无腐蚀的测量环境等防护等级传感器部分IP685.设备选型公司代号设备类型量程输出接口精度备注RS-公司代号SY200-硅压阻式渗压计200-0~200kPa400-0~400kPa600-0~600kPa800-0~800kPa100-0~1000kPaN01-485输出A050.5级精度6.通信协议6.1通讯基本参数6.2数据帧格式定义采用ModBus-RTU 通讯规约，格式如下：初始结构≥4字节的时间地址码=1字节功能码=1字节数据区=N 字节错误校验=16位CRC 码结束结构≥4字节的时间地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认0x01）。

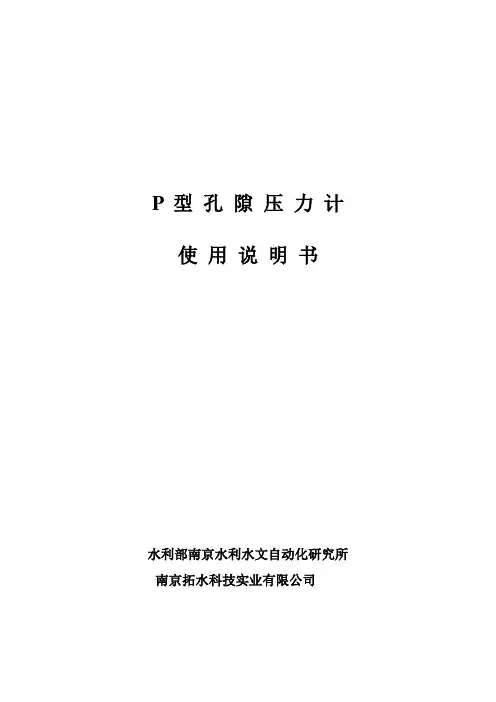

P 型孔隙压力计使用说明书水利部南京水利水文自动化研究所南京拓水科技实业有限公司P型差阻式渗压计一．概述P型差阻式渗压计又称孔隙压力计，用于混凝土坝可测量坝体和坝基的扬压力，用于土石坝和边坡可测土体孔隙水压力或渗透压力，并能兼测埋设点的温度，也可用于水库水位或地下水位的测量，测值准确、性能稳定。
P型差阻式渗压计有电阻比Z和电阻R t两种测值，利用这两个测值及仪器特性参数可算出所测水压力，利用电阻R t测值和仪器特性参数可算出测点位置的温度。
二．主要技术参数三．验收保管1．用户开箱验收仪器，检查仪器数量与装箱清单是否相符，如有不符请与本厂联系。
2．用100V兆欧表分别检查渗压计常温绝缘电阻是否达到50MΩ，并用SQ型数字式电桥或SBQ-5型水工比例电桥测量仪器的电阻值及电阻比值。
电阻值一般应为卡片上实测0℃电阻值与由于温度变化引起的电阻值变化量之和，电阻比范围应在9600至10400之间。
3．对仪器进行全面检查的方法和标准可参照国家标准GB/T3411-1994执行。
4．仪器应存放在干燥通风的房间内，套好电缆套。
搬运时小心轻放，切忌剧烈振动。
四．埋设安装渗压计（孔隙压力计）的使用场合很多，埋设安装应根据不同的使用条件进行考虑。
下面介绍常用的渗压计的埋设方法。
1．作。
2．为8cm。
3．仪器预饱和：由于混凝土的渗透系数很小，而渗压计前盖空腔内有一定容积，需要一定的水量才能充填满。
为了解决这个问题，使仪器的滞后尽可能的小，在仪器埋设前必须将前盖空腔装满水，并排除气泡，滤层的砂也需充分饱和，埋设时将进水口朝上，以免空腔内的水溢出。
4．密封止水: 埋设在接近坝体迎水面的仪器，在引出电缆沿线上，必须设有止水板，以防止迎水面高压水沿电缆渗透。
五．测量计算1．人工测量计算（1）人工测量：可用SQ型数字式电桥或SBQ－5型水工比例电桥进行，测量的方法参照有关电桥的使用说明，测量完毕记录仪器的电阻比值、电阻值、仪器编号、测量时间等相关信息。
压力计检定作业指导书范文1 目的为使计量检定工作有所依循, 保证实验的准确性和稳定性。
2 范围凡本公司使用计量、卡具的检定作业, 均适用。
3.1 工作程序3.1 技术标准：3.1.1 YS —60、YS—600 活塞式压力计操作规程。
3.1.2 弹簧管式压力表检定操作规程。
3.1.3 电动压力变送器检定规程。
3.1.4 台式精密压力计说明书。
3.1.5 电动差压变送器操作规程。
3.2 检定项目和检定方法3.2.1 压力变送器3.2.1.1 图5 表中“ +”表示应检定，“ - ”表示可不检定，“/ ”表示无此项目。
3.2.1.2 外观检查用手感和目力观察的方法进行检查。
3.2.1.3 平稳地升压（或疏空），使变送器测量室压力达到测量上限值（或当地大气压力90%勺疏空度）后，切断压力源，密封15min,在最后5min 内通过压力表观察，其压力值下降（或上升）不得超过测量上限值的2%。
差压变送器在进行密封性检查时,高低压力容室连通,并同时引入额定工作压力进行观察。
321.4 基本误差的检定a）按图6的连接原则，将变送器按规定工作位置安放，并与压力标准器、图5输出负载及检测装置连接起来，并使导压管中充满传压介质(a)四线制电动变送器当传压介质为液体时，应使变送器取压口的几何中心与活塞式压力计的活塞下端面（或标准器取压口的几何中心）在同一水面上，高度差不大于下(b)二线制电动变送器图6式的计算结果。
H=|a%|p』20 p g式中：h ----- 允许的高度差，m;a ——变送器准确度等级指数；p m——变送器输入量程,Pa ；p ——传压介质的密度，kg/m3;g ——当地的重力加速度，m/s2.输出负载按制造厂规定选取，如规定值为两个以上的电阻值，则对直流电流输出的变送器应取最大值，对直流电压输出的变送器应取最小值。
b）电动变送器除制造厂另有规定外，一般需通电预热15min。
c）检定点应包括上、下限值（或其附近10%输入量程以内）在内不少于5 个点。

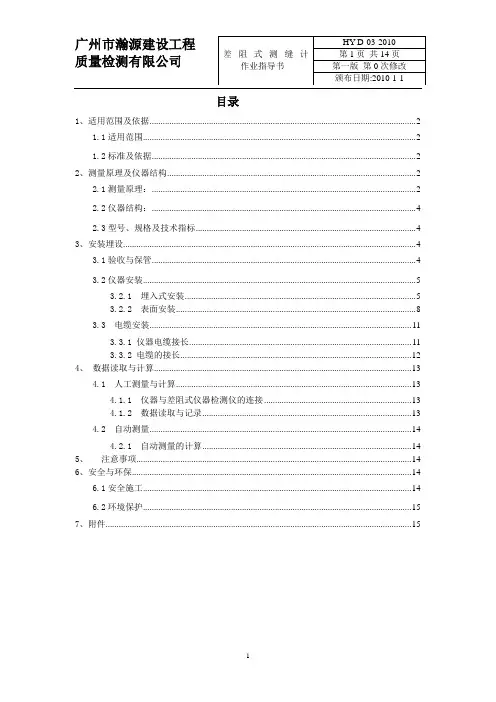

目录1、适用范围及依据 (2)1.1适用范围 (2)1.2标准及依据 (2)2、测量原理及仪器结构 (2)2.1测量原理： (2)2.2仪器结构： (4)2.3型号、规格及技术指标 (4)3.1验收与保管 (5)3.2仪器安装 (5)3.2.1 渗压计的安装 (6)3.3 电缆安装 (12)3.3.1 仪器电缆接长 (13)3.3.2 电缆的接长 (13)4、数据读取与计算 (14)4.1 人工测量与计算 (14)4.1.1 仪器与差阻式仪器检测仪的连接 (14)4.1.2 数据读取与记录 (14)4.2 自动测量 (15)4.2.1 自动测量的计算 (15)5、注意事项 (15)6、安全与环保 (16)6.1安全施工 (16)6.2环境保护 (16)7、附件 (16)颁布日期:2010-1-1差阻式渗压计作业指导书1、适用范围及依据1.1适用范围差阻式渗压计用于监测岩土工程和其他混凝土建筑物的渗透水压力，适用于长期埋设在水工建筑物或其它建筑物内部及其基础，测量结构物内部及基础的渗透水压力，并同时测量埋设点的温度。
也可用于水库水位或边坡地下水位的测量。
1.2标准及依据DL/T 5178-2003 《混凝土大坝安全监测技术规范》SL 60-1994 《土石坝安全监测技术规范》GB/T 3409-1994 《差动电阻式孔隙水压力》2、测量原理及仪器结构2.1测量原理：差阻式渗压计埋设于混凝土或基岩内，渗透水压力自进水口经透水石作用于感应弹性膜片上，引起感应膜片位移，从而使其敏感组件上的两根电阻丝电阻值发生变化（如图），其中一根R1 减小（增大），另一根R2 增大（减小），相应电阻比发生变化，通过电阻比指示仪测量其电阻比变化而得到渗透压力的变化量。
渗压计可同时测量电阻值的变化，经换算即为测点处的温度测值。
差阻式渗压计的电阻变化与渗透压力和温颁布日期:2010-1-1度的关系如下：（1）当仪器温度不变而轴向受到渗透水压力p 时，电阻比将有增量ΔZ的变化。
p与ΔZ有如下线性关系：p =ƒΔZ常数ƒ为仪器的最小读数，单位为（MPa /0.01%）（2）当仪器两端标距不变而温度增加Δt 时，这时电阻比亦将有ΔZ ′的变化，表现为仪器存在一个压力p′ = f ΔZ ′，这个压力量仅仅是温度变化造成的，而仪器并没有变形（仪器两端标距不变），因此在计算仪器渗透水压力时，必须加以扣除。
通过实验可知，p′、ΔZ ′与Δt 具有下列线性关系：p′=fΔZˊ=–bΔt常数 b称为仪器的温度修正系数，单位为 MPa/ºC（3）埋设在混凝土建筑物内部的渗压计，受着应力和温度的双重作用，因此渗压计的一般计算公式为：p =fΔZ-bΔt式中：p —渗透水压力（MPa），受压为负值；f —渗压计最小读数（MPa /0.01%）由厂家所附卡片给出b —渗压计的温度修正系数（ MPa /ºC ）由厂家所附卡片给出ΔZ —电阻比相对于基准值的变化量，仪器压力升高，ΔZ为负；Δt —温度相对于基准值的变化量，温度升高为正，降低为负，单位ºC。
(4)仪器内部的总电阻值Rt =（ R1+ R2），与仪器t具有如下关系：当40ºC≥t≥0ºC时t= aˊ(R1-R′)式中：t —埋设点的温度（ºC ）Rt—仪器的总电阻值（Ω）R′—仪器计算零度电阻值（Ω），由厂家所附卡片给出颁布日期:2010-1-1 aˊ—仪器零上温度系数（ºC / Ω）由厂家所附卡片给出2.2仪器结构：差阻式渗压计主要由前盖、透水石、弹性感应膜片、密封壳体、传感部件和引出电缆等组成，传感部件为差动电阻式感应组件。
2.3型号、规格及技术指标3.1验收与保管（1）仪器到达施工现场后，应开箱检查。
用户开箱验收仪器时，应先检查仪器的数量（包括仪器附件）及检验合格证与装箱单是否相符。
（2）对于箱内每台仪器，先用100V兆欧表及万用表，分别检查常温绝缘电阻及总电阻值，绝缘电阻不应低于50MΩ，总电阻值与常温电阻值相比较不应有大的变化。
（3）仪器各项系数的检查验收方法，可参照GB/T3411-94 的实验方法进行。
（4）渗压计自由状态的电阻比，随温度变化而变化，温度每升高1ºC时，电阻比约增加b/f×0.01%。
现场实测的自由状态电阻比如与计算的电阻比相差大于5×0.01%时，应与厂家联系处理。
考核仪器稳定性的主要指标是仪器实测零度电阻值，仪器实测零度电阻值不应有较大的变化，当变化大于0.1Ω，应于厂家联系。
（5）仪器存放环境，应保持干燥通风，搬运时应小心轻放，切忌剧烈震动。
（6）如经检测有不正常读数的仪器，请返回厂家，不可在现场打开仪器检修。
3.2仪器安装差阻式渗压计的使用场合很多，应根据不同的使用条件进行埋设安装。
常用的安装埋设方式有以下几种：ƒ (1) 在现浇混凝土内埋设；ƒ (2) 在基岩面上埋设；ƒ (3) 在土体中埋设；ƒ (4) 在水平浅孔中埋设；ƒ (5)在深孔中埋设；ƒ (6) 在测压管中安装。
渗压计在安装时应注意如下几点：（1）进水条件：必须确保仪器的进水口畅通，防止水泥浆堵塞进水口，为此应将进水口用无纺土工布或钢丝布或多层细纱布装中砂、细砂做成人工的反滤层砂颁布日期:2010-1-1袋包裹；（2）仪器预饱和：由于混凝土的渗透系数很小，而渗压计前盖空腔内有一定容积，需要一定的水量才能充填满。
为了解决这个问题，使仪器的滞后尽可能的小，在仪器埋设前（将透水石取下用水煮沸，然后再装上）必须将前盖空腔装满水，并排除气泡，滤层的砂也需充分饱和，埋设时将进水口朝上，以免空腔内的水溢出。
（3）密封止水：埋设在接近坝体迎水面的仪器，在电缆引出的途中，必须设有止水板，以防止迎水面高压水顺电缆渗透。
3.2.1 渗压计的安装3.2.1.1 安装前的准备（1）将透水石取下，用水煮沸；（2）渗压计前盖朝上，空腔装满水，并排除气泡；（3）根据应用场合和设计要求，安装不同进气值的透水石。
安装低进气值的渗压计，宜用无纺土工布装干净的饱和细纱包裹，做成反滤砂袋，直径约为10cm；（4）安装埋设前应使渗压计及其反滤砂包保持为饱和状态。
3.2.1.2 仪器的安装A 在现浇混凝土内埋设在现浇混凝土内埋设渗压计，通常埋设在采用分层浇注施工时的混凝土块施工缝上，主要用于监测在库水作用下，沿混凝土施工缝的渗透水压力。
（1）在先浇注的混凝土块层面上的测点处预留一个直径20cm、深30cm的孔；（2）在上层混凝土浇注前，将包裹反滤料的渗压计放入孔中，孔内填满饱和细沙，颁布日期:2010-1-1孔口加一盖板（如图所示）；（3）理顺电缆，引向测站，测量初值，开始混凝土浇注。
B 在基础面上埋设a 混凝土结构物基础（1）在基岩上钻一集水孔，孔径Ø5cm，深100cm，孔内填以干净的砾石；（2）将包裹细沙反滤料的渗压计放在集水孔上，在砂包上覆盖砂浆，待砂浆凝固后即可浇注混凝土（如图所示）；（3）纪录埋设前后的仪器測值。
注：当混凝土结构物（如混凝土坝）的基础需进行固结灌浆和帷幕灌浆，因压力灌浆的浆液可能堵塞集水孔和仪器进水口，故在灌浆施工之前不宜采用此法安装渗压计。
b 土石坝基础（1）当土石料填筑高于基础50～100cm 时，在测点处暂停填筑，挖去填土，露出50×40cm的基础；（2）在底部填20cm厚的砂，放入包裹细沙反滤料的渗压计，再覆盖20～30cm 的砂，浇水使砂层饱和；（3）仪器电缆沿挖好的电缆沟引向观测站。
电缆沟宽50cm、深50cm，电缆线之间应颁布日期:2010-1-1平行排列，呈S形向前引伸（如图所示）；（4）用原填筑料分层回填，并用木槌分层击实。
回填压实密度和含水量应与坝体设计一致；（5）仪器和电缆的回填土在120cm 以内时，用人工或轻型机械进行压实；填土厚的120～200cm时，可用静碾压实；填土超过200cm以上时，可进行正常碾压施工；（6）纪录埋设前后的仪器測值。
C 在土体中埋设填筑体（如土石坝）在施工期埋设渗压计，可采用坑埋方法；在施工完毕后的运行期埋设渗压计，则可采用钻孔方法（见第 E 节）。
a 一般土料（1）当土石料填筑高于设计埋设高程40cm 时，在测点处暂停填筑，挖出一个底部尺寸（长×宽）为30×30，深为50cm的坑；（2）在底部填10cm 的干净中粗砂，放入包裹细沙反滤料的渗压计，再覆盖20cm 的中粗砂，浇水使砂层饱和；（3）用原填筑料分层回填，并用木槌分层击实。
回填压实密度和含水量应与坝体设计一致。
对粗颗粒料中的埋设，应采用反滤的形式整平埋设基床和回填土料，由靠近仪器为细料向粗料过渡（如图所示）；颁布日期:2010-1-1 （4）仪器电缆沿挖好的电缆沟引向观测站。
电缆沟宽40cm、深40cm，电缆线之间应平行排列，呈S形向前引伸。
可根据设计要求，采用套管、槽板等对电缆进行专门的保护；（5）仪器和电缆的回填土在120cm 以内时，用人工或轻型机械进行压实；填土厚的120～200cm时，可用静碾压实；填土超过200cm以上时，可进行正常碾压施工；（6）纪录埋设前后的仪器測值。
说明：也可采用专用钻孔工具钻孔埋设，在填筑高程高于埋设部位100cm时进行。
b 粘性土料在粘性土料（土石坝的粘土心墙）中埋设渗压计，当透水石为高进气值时，也可以采用不设反滤料的直接埋设方法。
（1）当土料填筑高于设计埋设高程50cm 时，在测点处暂停填筑，挖出一个底部尺寸（长×宽）为30×30，深为40cm的坑；（2）在底部用与渗压计直径相同的前端呈锥形的铁棒打入土层中，深度与仪器长度一样，拔出铁棒后，将透水石已饱水的仪器读取初值后迅速插入孔内，并用手加压。
仪器压入孔内后，用原填筑料分层回填，并用木槌分层击实。
回填压实密度和含水量应与坝体设计一致。
（如图所示）；（3）同层仪器电缆沿挖好的电缆沟汇集在一起，并在心墙体内沿竖向引至顶部观测站。
电缆沟宽40cm、深40cm，电缆线之间应平行排列，呈S 形向前引伸。
可根据设计要求，采用套管等对电缆进行专门的保护；（4）仪器和电缆的回填土在120cm 以内时，用人工或轻型机械进行压实；填颁布日期:2010-1-1土厚的120～200cm时，可用静碾压实；填土超过200cm以上时，可进行正常碾压施工；（5）纪录埋设前后的仪器測值。
D 在水平浅孔中埋设在地下洞室围岩内或边坡岩体表面浅层埋设渗压计，需要采用水平浅孔埋设和集水。
浅孔的深度为50cm，直径150～200mm，如果孔内无透水裂隙，可根据需要的深度，在孔底套钻一个Ø30mm的小孔，经滲水试验合格后，小孔内填入砾石，在大孔内填含水细砂，将饱水的渗压计埋设在细砂中，孔口封以盖板，并用水泥砂浆封固，砂浆凝固后即可浇注混凝土或填筑土石料（如图所示）。
