维修电工中级实习报告

维修电工技能实习报告

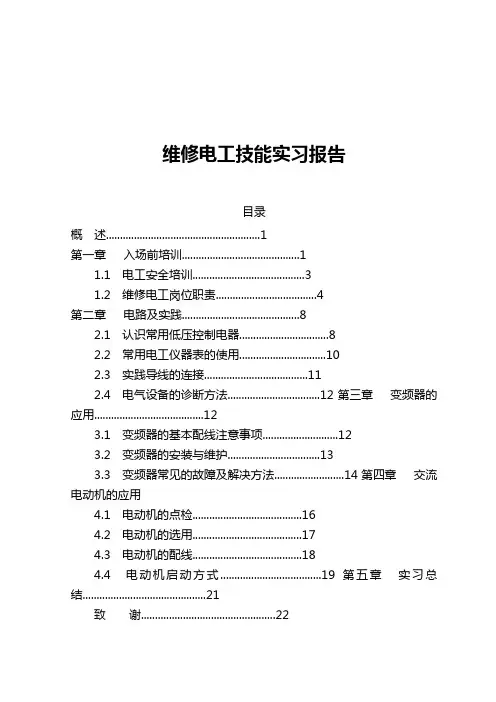

目录

概 述.......................................................1

第一章 入场前培训..........................................1

1.1 电工安全培训........................................3

1.2 维修电工岗位职责....................................4

第二章 电路及实践..........................................8

2.1 认识常用低压控制电器................................8

2.2 常用电工仪器表的使用...............................10

2.3 实践导线的连接.....................................11

2.4 电气设备的诊断方法.................................12第三章 变频器的应用.......................................12

3.1 变频器的基本配线注意事项...........................12

3.2 变频器的安装与维护.................................13

3.3 变频器常见的故障及解决方法.........................14第四章 交流电动机的应用

4.1 电动机的点检.......................................16

4.2 电动机的选用.......................................17

4.3 电动机的配线.......................................18

维修电工实习报告总结

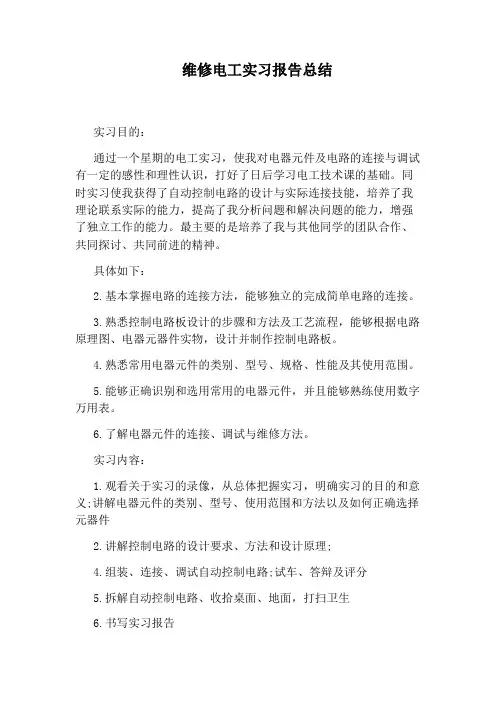

实习目的：

通过一个星期的电工实习，使我对电器元件及电路的连接与调试有一定的感性和理性认识，打好了日后学习电工技术课的基础。同时实习使我获得了自动控制电路的设计与实际连接技能，培养了我理论联系实际的能力，提高了我分析问题和解决问题的能力，增强了独立工作的能力。最主要的是培养了我与其他同学的团队合作、共同探讨、共同前进的精神。

具体如下：

2.基本掌握电路的连接方法，能够独立的完成简单电路的连接。

3.熟悉控制电路板设计的步骤和方法及工艺流程，能够根据电路原理图、电器元器件实物，设计并制作控制电路板。

4.熟悉常用电器元件的类别、型号、规格、性能及其使用范围。

5.能够正确识别和选用常用的电器元件，并且能够熟练使用数字万用表。

6.了解电器元件的连接、调试与维修方法。

实习内容：

1.观看关于实习的录像，从总体把握实习，明确实习的目的和意义;讲解电器元件的类别、型号、使用范围和方法以及如何正确选择元器件

2.讲解控制电路的设计要求、方法和设计原理;

4.组装、连接、调试自动控制电路;试车、答辩及评分

5.拆解自动控制电路、收拾桌面、地面，打扫卫生

6.书写实习报告 实习心得与体会：

对交流接触器的认识

交流接触器广泛用作电力的开断和控制电路。它利用主接点来开闭电路，用辅助接点来执行控制指令。主接点一般只有常开接点，而辅助接点具有两对常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。它的动作动力来源于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。为了使磁力稳定，铁芯的吸合面，加上短路环。交流接触器在失电后，依靠弹簧复位。另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开断。

对中间继电器的认识

中间继电器是一种特殊的接触器(即开关)。它上面是常闭触点，下面是常开触点，当线圈通电后，利用电磁力使上面常闭触点分开，下面常开触点闭合。它用于在控制电路中传递中间信号。

维修电工实训习报告

1.安全用电

1.1安全用电知识

安全用电知识是关于如何预防用电事故及保障人身，设备安全的知识。在电子装焊调试中，要使用各种工具，电子仪器等设备，同时还要接触危险的高电压，如果不掌握必要的安全知识，操作中缺乏足够的警惕，就可能发生人身，设备事故。因此，必须在了解触电对人体的危害和造成触电原因的基础上，掌握一些安全用电知识，做到防患于未然。

（1） 人体触电，当通过电流的时间越长，愈易造成心室颤动，生命危险性就愈大。据统计，触电1-5min内急救，90%有良好的效果，10分钟内60%就生率，超过15分钟希望甚微。

（2） 触电保护器的一个主要指标就是额定断开时间与电流乘积小于30mAs，实际产品一般额定动作电流30mAs可有效防止触电事故。

（3） 双相触电是指当人体同时接触电网的两根相线，电流从一相导体通过人体流入另一相导体，构成一个闭合回路，从而发生触电，这种触电形式称为双相触电。两相触电加在人体上的电压为线电压（380V），因此不论电网的中性点接地与否，其触电的危险性都最大。

（4） 目前我国触电保护装置有电压型和电流型两大类。触电保护装置在对人身安全的保护作用方面远比接地，接零保护优越，并且效果显著已得到广泛应用。

1.2触电保护装置

1）电压型：用于中性点不直接接地的低压供电系统中。

2）电流型：用于中性点直接接地的低压供电系统中。

维修电工实训习报告

2.常用电工仪器仪表的使用

电工测量是电气工作人员作业中必不可少的一部分，它的任务是借助各种仪器仪表对电流、电压、功率、电能、电阻值等进行测量，以于了解各种电气设备的运行特性与情况。

2.1常用的电工仪器仪表

2.1.1转速表的使用

转速表用来测量电动机、机床主轴及其他转轴类的转速。我们常用的是离心式手持转速表。使用方法如下：

（1）将转速表的调速盘转到所测定的范围内，若估计不出转轴的转速范围，则调速盘由高挡逐级向低挡调整，以找到合适范围。（2）将转速表的测量轴与被测量的轴轻轻接触，并逐渐增加接触量，直至表针指向稳定的读数。

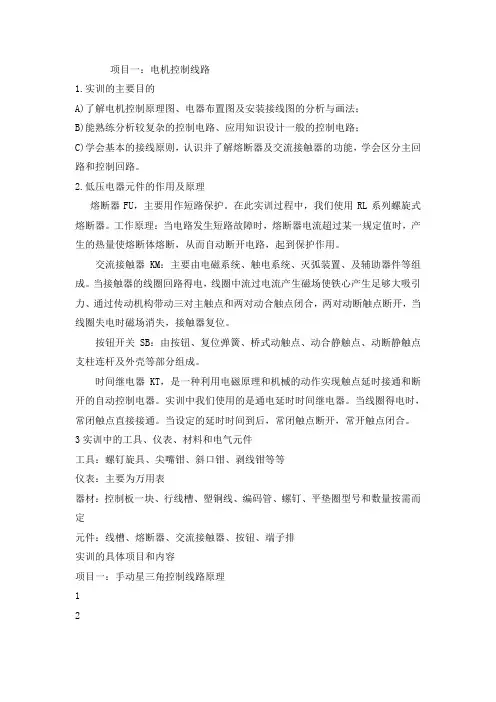

项目一：电机控制线路

1.实训的主要目的

A)了解电机控制原理图、电器布置图及安装接线图的分析与画法；

B)能熟练分析较复杂的控制电路、应用知识设计一般的控制电路；

C)学会基本的接线原则，认识并了解熔断器及交流接触器的功能，学会区分主回路和控制回路。

2.低压电器元件的作用及原理

熔断器FU，主要用作短路保护。在此实训过程中，我们使用RL系列螺旋式熔断器。工作原理：当电路发生短路故障时，熔断器电流超过某一规定值时，产生的热量使熔断体熔断，从而自动断开电路，起到保护作用。

交流接触器KM：主要由电磁系统、触电系统、灭弧装置、及辅助器件等组成。当接触器的线圈回路得电，线圈中流过电流产生磁场使铁心产生足够大吸引力、通过传动机构带动三对主触点和两对动合触点闭合，两对动断触点断开，当线圈失电时磁场消失，接触器复位。

按钮开关SB：由按钮、复位弹簧、桥式动触点、动合静触点、动断静触点支柱连杆及外壳等部分组成。

时间继电器KT，是一种利用电磁原理和机械的动作实现触点延时接通和断

开的自动控制电器。实训中我们使用的是通电延时时间继电器。当线圈得电时，常闭触点直接接通。当设定的延时时间到后，常闭触点断开，常开触点闭合。

3实训中的工具、仪表、材料和电气元件

工具：螺钉旋具、尖嘴钳、斜口钳、剥线钳等等

仪表：主要为万用表

器材：控制板一块、行线槽、塑铜线、编码管、螺钉、平垫圈型号和数量按需而定

元件：线槽、熔断器、交流接触器、按钮、端子排

实训的具体项目和内容

项目一：手动星三角控制线路原理

1

2 3

4

项目二：接线工艺

1. 布线通道尽可能少，同路并行导线主控电路集中，单层密排，紧贴安装面布板。

2． 同一平面的导线不能交叉，非交叉步可的，该导线应在接线端子引出时，就水平架空跨越。

3. 布线应横平竖直，布线均匀。变换走向时应垂直。

4. 布线时严禁损伤线芯和导线绝缘。
