2019届中考物理二模试卷精选汇编 故障电路 新版 新人教版

2019年物理真题汇编全集电路故障专题【难点中心】对电路故障进行分析，同学们往往感到无从下手，究其原因主要有三个方面：一是没有搞清楚电路故障都有哪些情况；二是没有掌握对此类问题的分析方法；三是不知道电路出现断路和短路后会产生哪些现象。

【考点难点突破】【知识链节】1．电路断路当电路中出现断路时，电路不通，用电器不能工作。

主要表现在以下几个方面：（1）灯泡不亮；（2）电流表无示数；（3）电压表示数为零；（4）电压表示数接近电源电压；（5）断开处一端能使试电笔氖管发光，另一端不能使其发光。

2．电路短路电路中出现短路时，电路仍然接通。

其主要表现为：（1）灯泡可能仍亮；（2）灯泡可能不亮（说明灯泡短路）；（3）电流表有示数；（4）电压表可能有示数（与电压表并联部分无短路）；（5）电压表示数可能为零（与电压表并联部分短路）；（6）短路处任意点均能使试电笔氖管发光。

【技能方法】一、电路有三种状态：（1）通路：接通的电路叫通路；（2）断路：断开的电路叫开路；（3）短路：直接把导线接在电源两极上的电路叫短路。

甲图为电源短路，灯泡不亮，电源被烧毁，乙图为局部短路现象灯泡L2被短路，灯泡L2不亮。

二、用电压表和电流表检查电路故障：如上图所示的电路中，若灯L1发生断路，则电路变为下图所示的电路，则灯L1和L2都不亮，电流表无示数，电压表有示数（指示电源电压）；若灯L1发生短路，将变成下图所示电路，则灯L1不亮，灯L2亮，电流表有示数，电压表无示数；若灯L2发生断路，则电路变为下图所示的电路，则灯L1和L2都不亮，电流表无示数，电压表无示数；若灯L2发生短路，将变成下图所示电路，则灯L1变亮，灯L2不亮亮，电流表，电压表示数都变大。

三、用导线查找电路故障如图所示，灯L1和L2均不亮（肯定是断路了，因为若是短路，将有一个灯泡能发光）。

方法：将导线或电流表依次并联在ab、bc、cd两点间，若电路中灯泡亮了，则与导线并联处发生了断路。

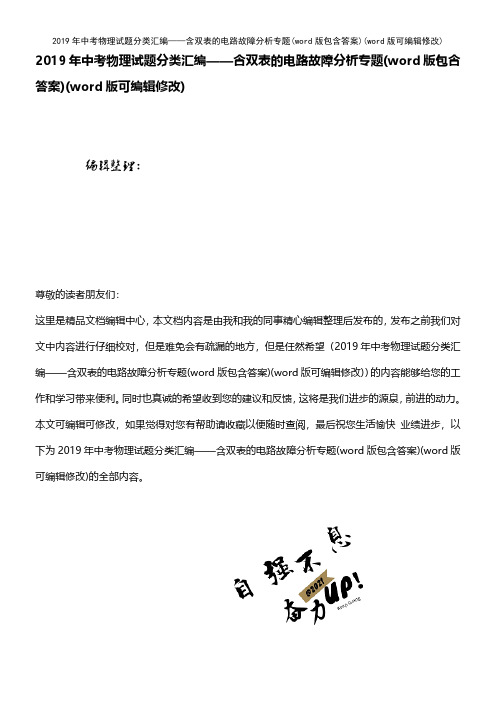

2019年中考物理试题分类汇编——含双表的电路故障分析专题(word版包含答案)(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2019年中考物理试题分类汇编——含双表的电路故障分析专题(word版包含答案)(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2019年中考物理试题分类汇编——含双表的电路故障分析专题(word版包含答案)(word版可编辑修改)的全部内容。

2019年中考物理试题分类汇编--含双表的电路故障分析专题1。

（2019成都，21）如图所示电路,开关S闭合后，两灯均发光,电压表测的是灯（选填“L1”或“L2”)两端电压.一段时间后,两灯均熄灭,但电压表有读数且示数较大,电流表无读数,则故障可能是（选填“L1短路”。

“L1断路”或“L2断路”）。

2.（2019孝感，6）如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是（ )A．断开S1和S3，闭合S2时，R1和R2并联B．断开S1和S3，闭合S2时，电压表测量电源电压C．断开S2，闭合S1时S3，R1和R2串联D．断开S1，闭合S2时S3，R2被短路3.（2019广州，12）小明按图甲所示电路图做实验，闭合开关，两表读数如图乙所示,L突然烧断,烧断后两表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I。

与L烧断前相比，烧断后A。

U变大，I变大B. U变大、I变小C. U不变，I变小D. U不变，I不变4.（2019呼和浩特,6）如图所示，电源电压一定。

关于电路的工作情况,下列说法正确的是A. 同时闭合两个开关，两只灯泡电流是相同的B。

电学实验杨浦：30. 小华做“测定小灯泡的电功率”实验，现有电源（有3伏、4.5伏，6伏可选）、待测小灯（标有“0.28A”字样）、电压表、电流表、滑动变阻器、电键及导线若干。

小华连接电路，进行实验，闭合电键后，在移动变阻器的滑片的过程中，电压表的示数从2.4伏逐渐减小至零，电流表示数变化范围为0.12安~0.24安，小灯亮度虽随之变化，但是一直较暗。

①你认为小华的实验中存在的问题是：①__________________；②____________________。

②经过思考后，小华仅对实验器材略作调整，然后闭合电键，继续实验，发现当小灯正常发光时，电压表和电流表的示数的乘积为0.616瓦。

实验中，小华判断小灯正常发光的依据是：____________，此时的电源电压为___________伏，小灯的额定功率为__________瓦。

答案：奉贤：25．小杨同学在做“测定小灯泡的电功率”实验时，实验器材齐全并完好，其中电源电压为6伏且不变，两种滑动变阻器可选。

他正确串联实验器材，闭合电键并逐步移动滑片P的位置，观察电压表及电流表的示数，并记录实验数据，部分实验数据如表所示。

①小杨同学实验中选用的滑动变阻器为____（9）___，理由是____（10）___。

②根据表中的信息可求得的小灯泡最暗时电源的电功率为（11）瓦。

③根据表中的信息计算出小灯泡L的额定功率。

（需写出计算过程）__（12）_____答案：宝山、嘉定：26．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电源，待测电阻R x，电流表、电压表（0～15V档损坏），滑动变阻器（标有“20Ω 2A”字样），电键及导线若干。

实验中，小姜同学先依据实验原理设计了实验所用电路图，如图16（a）所示。

当小姜同学将滑片移至最右端后闭合电键后，电压表示数为2.0伏，电流表示数为0.20安；接着他将滑片P 向左移至中点时，电压表示数为3.0伏，电流表示数如图16（b ）所示。

上海市2019中考物理二模真题集锦—电路故障分析1. （宝山）在图6所示的电路中，电源电压保持不变，电键S 闭合后，电流表A 1的示数为I 0，电流表A 2的示数为2I 0，电路正常工作。

一段时间后，观察到一个电表的示数变小，另一个电表的示数不变。

若电阻R 1、R 2中仅有一个出现故障，请根据相关信息写出两电表的示数及相对应的故障。

__________________________________________________【答案】电流表A 1的示数为0，电流表A 2的示数为2I 0，则R 1 断路；电流表A 1的示数为I 0，电流表A 2的示数为0， 则R 2 断路。

2．（崇明）图4所示的电路中，电源电压不变。

闭合电键S ，电路正常工作．（故障只发生在L 或R 上）① 若过了一会儿，灯L 熄灭，两个电表中只有一个电表的示数变小，则故障是 ；② 若过了一会儿，灯L 熄灭，两个电表的示数同时变小，则故障是 ．【答案】（1）（一定）R 断路； （2）（一定）L 断路 。

3．（虹口）在图4所示的电路中，电源电压为U 。

闭合开关S ，发现至少有一个电表的示数为零。

向右移动滑动变阻器的滑片P ，观察到三个电表的示数均不变。

已知电阻R 1、滑动变阻器R 2中仅有一个出现了故障。

请写出两个电压表的示数及对应的故障 。

【答案】电压表V 1和V 示数均为U ，R 1断路；图6L 图4 SVA R电压表V 1示数为0，V 示数为U ，R 2断路。

4．（奉贤）如图5所示，电源电压保持不变,电阻R 1、R 2阻值相等。

①若电路中各元件均完好，当电键S 由断开到闭合时，电压表V 的示数为U 0，电流表A 1的示数I 0，则电源电压为_________，电流表A 2示数为____ ________。

②若电路中存在故障且故障只发生在电阻R 1、R 2处，当电键S 由断开到闭合时，发现只有一个电表示数发生变化，则故障是 ，该电表示数变化量为 。

一、填空题
17. (2019·盐城)小芳用铅笔芯制作如图所示的“模拟调光灯”
.闭合开关后,左右移动回形针,小灯泡始终不亮，为检查电路故障，小芳将电压表接到
A,B 两点，测得电压为 3.0v ，则
A,B 间▲ (短路断路),这种故障可能的情况是▲、▲。

17.断路灯丝断了灯泡与灯座接触不良
23.(2019?自贡)用试电笔可辨别火线和零线，使氖管发光的是
__火线___。

如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的
a 、
b 、
c 、
d 四点，只有a 点不发
光，可能发生的故障是__ab 之间断路___。

21.（2019·成都）如图所示电路,开关S 闭合后,两灯均发光,电压表测的是灯
(选填“Ｌ1”或“Ｌ2”）两端电压。

一段时间后,两灯均熄灭,但电压表有读数且示数较大,电流表无读数,则故障可能是( 选填“Ｌ1短路”.“Ｌ1断路”或“Ｌ2断路”）。

21. L1，L1断路
解析：电压表测量对象可以用“短路法”或“去源法”进行初步判断，故障分析中，由电流表无示数可以初步判定电路肯定发生断路，
再由电压表示数很大可以判定此时电压表串联进入电路，L2无故障，则发生断路的为L1灯泡。

考点：电压表的测量对象判定在复杂电路中一直是难点，但是掌握方法后多加练习，此题迎刃而解，而故障分析同动态分析一样要注重逻辑顺序。

二、选择题
6.（2019·吉林）如图2所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（）。

电学压轴计算宝山嘉定22．在图13所示的电路中，电源电压恒定不变，R1的阻值为10欧。

闭合电键S，电流表的示数为0.4安、电压表的示数为6伏。

⑴求电源电压U。

⑵求电阻R2的阻值。

⑶现用R0替换电阻R1、R2中的一个，使图13中的电压表的示数变为2伏。

求电阻R0消耗的电功率P0。

崇明22．在图13所示的电路中，电源电压为9伏保持不变，电阻R1的阻值为10欧．闭合电键S后，电流表A的示数为0.5安培．（1）求电阻R1两端的电压U1；（2）求电阻R2的阻值；（3）现用电阻R0替换电阻R1、R2中的一个，替换前后，电源的电功率增加了0.9瓦，求电阻R0的阻值．奉贤22. 如图12（a）所示，电源电压为6伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω 0.5Α”字样。

闭合电键S移动变阻器滑片P，当电压表V的示数如图12（b）所示时，求：① 流过电阻R1的电流I1。

② 滑动变阻器连入电路的阻值R2。

③ 在移动变阻器滑片P的过程中电压表示数的最大变化量 U最大。

黄浦21．如图12所示电路，电源电压为12伏且不变，R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”字样。

闭合电键S后，通过R1的电流为0.2安。

①求R1两端的电压U1。

②求10秒内电流通过R1做的功W1。

③在电路安全工作的情况下，移动变阻器的滑片P到某位置，使R1消耗的功率与R2消耗的功率之比最大，求此时变阻器连入电路的阻值R2。

金山21．在图10（a）所示的电路中，电源电压12伏保持不变，变阻器R2上标有“20Ω 2A”字样。

闭合电键S后，电流表的示数为0.5安。

（1）求电阻R1的阻值。

（2） 10秒内电流通过电阻R1所做的功W1。

（3）若用定值电阻R0替换R1，并将R0和R2按图10（b）所示接入相同电源的电路，移动滑片P，在电路安全的情况下，使图（a）中电路的最大电功率是图（b）中电路最小电功率的5倍，求R0的阻值。

闵行22．在如图14（a）所示的电路中，电源电压保持不变，电阻R1的阻值为6欧，滑动变阻器R2上标有字样，两电流表的表盘均为如图14（b）所示。

动态电路杨浦：9.在如图4所示的电路中，电源电压保持不变。

闭合电键S ，向右移动滑动变阻器滑片P 的过程中A. 电压表V 示数变小B. 电流表A1示数变小C. 电压表V 示数与电流表A 示数的比值变大D. 电流表A1示数与电流表A 示数的比值变小 答案：C奉贤：7．如图3所示，电源电压保持不变。

电键S 闭合，将变阻器滑片P 由中点位置向右移动的过程中，下列说法正确的是A ．电流表A 1的示数变大B ．电压表V 的示数变小C ．电流表A 示数与电流表A 1示数之差变大D ．电压表V 示数与电流表A 1示数的乘积不变 答案：D宝山、嘉定：8. 在图3所示的电路中，电源电压保持不变。

电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中 A ．电流表A 的示数变小。

B ．电压表V 2的示数变大。

C ．电压表V 2示数与电压表V 1示数之差变小。

D ．电压表V 2示数与电流表A 示数比值变大。

答案：C崇明：7．在如图 3 所示的电路中，电源电压保持不变，闭合电键S ，向右移动滑动变阻器滑片 P 的过程中 A ．电流表A 示数变大 B ．电压表V1示数变小C ．电压表V1示数与电压表V2示数的差值变大D ．电压表V1示数与电流表 A 示数的比值变大 答案：D黄浦：8．在图4所示电路中，电源电压相同且不变，电路元件均完好，电流表A 1的示数比A 2大，下列方案中有可能使两电流表示数相同的有方案：①用一个更小的电阻替换R 3 ②将图4（a ）中的R 2与（b ）中的R 1互换 ③用一个更大的电阻替换R 2 ④将图4（a ）中的R 1与（b ）中的R 3互换 A ．0个 B ．1个 C ．2个 D ．3个答案：C金山：6．在图1所示的电路中，电源电压保持不变。

闭合电键S ，当滑动变阻器的滑片P 向右移动时，不变的是 A ．电流表A 示数与电流表A 1示数的差值 B ．电压表V 示数与电流表A 示数的比值 C ．电压表V 示数与电流表A 1示数的比值 D ．电压表V 示数与电流表A 1示数的乘积 答案：A静安：8．在图4所示的电路中，电源电压保持不变，现将一个电压表V 接入电路的AB 或CD 两点间。

1 / 4 【精品推荐】2019精选中考物理二模试卷按考点分类汇编
故障电路
宝山：15. 在图5所示的电路中，电源电压保持不变。

当仅电键S 闭合后，发现只有一个电表的指针发生偏转，已知电路中电阻R1、变阻器R2中仅有一个出现了故障。

①电路中故障可能发生在______；（选填“R1”或“R2”）
②接着，向右移动变阻器R2的滑片P ，只观察到一个电表的示数发生了变化，则故障的种类是________。

（选填“短路”或“断路”）
15．（19）R1； （20）短路。

崇明：14．在图7所示的电路中，电源电压保持不变。

闭合电键S ，电路正常工作，一段时间以后有两个电表的示数发生变化，已知电阻R1、滑动变阻器R2中
仅有一个出现故障。

（1）电路中的故障可能是（16）；
（2）接着，移动变阻器R2的滑片P ，又观察到两个电表的示数
发生了改变，则故障一定是（17）。

14．（1）R1断路或R2断路；说明：正确写出一种情况得1分，正确写出两种情况得2分。

（2）R1断路。

奉贤：7．如图3 所示，电源电压保持不变。

闭合电建S ，电路正常工作，一段时间后。

电流表A 的示数变小，电压表V 的示数不变，
⒆
⒇。

2019中考物理试题汇编-故障电路专项注意事项：认真阅读理解，结合历年的真题，总结经验，查找不足！重在审题，多思考，多理解！16、〔2018安徽〕某同学利用图示电路研究并联电路电流的规律。

闭合开关s再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。

产生这种现象的原因可能是〔〕CA、小灯泡L1发生短路B、小灯泡L2发生短路C、电流表使用的量程小了D、电流表的接线柱接反了9.〔2018大连〕如下图的电路中，闭合开关，灯泡L不发光，电流表示无示数，电压表有示数。

假设电路中只有一处故障，那么可能是〔〕BA.灯泡L短路B.灯泡L断路C.电阻R短路D.电阻R断路6、〔2018吉林〕如图2所示，闭合开关后，两盏灯均不亮，电压表示数为零，产生这一现象的原因可能是(B)A、L1短路B、L1断路C、L2短路D、L2断路错误！未指定书签。

、(2018湖北黄石，第30题)在如下图的电路中，电源电压是6V，当开关闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因是〔〕A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路【答案】B6、〔2018荆州〕如下图电路中，电源电压保持不变，当开关S闭合，电路正常工作一段时间后，其中一盏灯突然熄灭，两只电表的示数均保持不变。

出现这种现象的可能原因是〔〕A、灯L1断路B、灯L1短路C、灯L2断路D、灯L2短路31、〔2018泰州〕.如图4所示电路，开关闭合时观察到：L1和L2两灯均不亮，电流表无示数，电压表有示数，其原因可能是〔A〕A.L1断路B.L2断路C.电流表断路D.电流表短路10〔2018盐城〕.如图是学生设计的模拟调光灯电路、闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是〔C〕A.灯泡被短路B、电源断路C、灯泡的阻值太大D.铅笔芯的总阻值太大12、〔2018宿迁〕如图，电源电压不变，两只电表均完好.开关S闭合后，发现只有一只电表的指针发生偏转，假设电路中只有一个灯泡出现了故障，那么可能是〔B〕A、电压表指针发生偏转，灯泡L1短路B.电压表指针发生偏转，灯泡L1断路C.电流表指针发生偏转，灯泡L2短路D.电流表指针发生偏转，灯泡L2断路14、〔2018常州〕如下图的家庭照明电路，其中一只灯泡的灯头接线处存在故障、电工师傅为查明故障，在保险丝处接入一只“220V40W”的灯泡L0、当只闭合开关S、S1时，灯泡L0和L1都呈暗红色〔比正常发光状态暗得多〕；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光、由此可以确定〔D〕A.L1灯头接线处断路B.L1灯头接线处短路C.L2灯头接线处断路D.L2灯头接线处短路14.〔2018兰州〕在如下图的电路中，电源电压保持不变。

【2019最新】中考物理二模试卷精选汇编故障电路杨浦：18. 在如图9所示的电路中，电源电压为U保持不变。

闭合电键前后，电压表指针的位置不变，灯L始终不亮。

已知故障只发生在电阻R、灯L上，现用一个完好的灯L’替换灯L，请根据灯L’的发光情况进行判断：①如果灯L’发光，则可能存在的故障是___________________。

②如果灯L’不发光，则可能存在的故障是____________________。

答案：奉贤：15．如图7所示，电源电压保持不变，电键S闭合时，发现电路中至少有一个电表示数不发生变化（不发生电源短路），已知故障发生在电阻R或灯L上，其他元件仍保持完好。

①断开电键S，用一个完好的小灯替换L后，小灯（19）（选填“一定发光”、“一定不发光”或“可能发光”）。

②在原故障电路中，断开电键S，将灯L与R位置互换后，电压表V的示数发生变化，电路中可能存在的故障是（20）。

答案：宝山、嘉定：14. 在图6所示的电路中，电源电压为U。

已知电路中故障只发生在电阻R1、R2上，电键 S 闭合前后，电流表指针的位置不变。

请根据相关信息写出电流表的示数及相对应的故障。

答案：崇明：14．在图 7 所示的电路中，电源电压 U 保持不变．闭合电键 S，发现电路中存在断路故障且只可能发生在灯泡 L1、L2 上．（1）若将灯泡 L1 与闭合的电键 S位置互换，则互换前后电流表A 的示数（16），电压表 V 的示数（17）．（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电流表 A 与电压表 V 位置互换后，如只有一个电表有示数，则故障是（18）；如两个电表均无示数，则故障是（19）．答案：黄浦：14．在图6所示的电路中，电源电压保持不变。

已知电阻R1、R2中的一个或两个同时发生断路故障，且其他元件均保持完好。

现将一个完好的电流表接入电路，利用电键S的开闭排查出所有可能的故障情况，电流表应接入电路中（16）处（选填“a”、“b”或“c”），写出现象及其对应的故障（17）。
