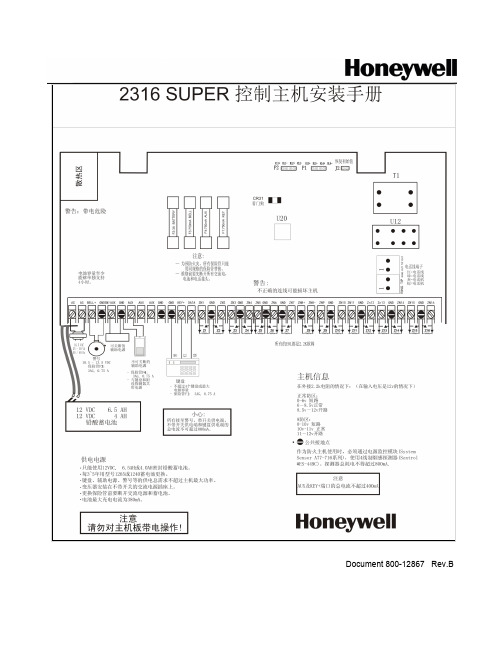

2316报警主机简易编程手册一、报警主机功能说明1、主板保险：从左往右共四个保险，分别是后备电池保险2.3A；警号保险750mA；探测器电源保险750mA；键盘电源保险750mA。
一旦保险丝融断，要先切断电源，排除故障后再更换保险丝、上电。
不得使用超出规格的保险丝。
2、主机信息：输入电压12V的情况下，外接电阻是2.2K。
正常防区电压信息如下:A：0-6V短路，6-8.5V正常，8.5V-12V开路B：8防区：0-10V短路，10V-11V正常，11-12V开路，可为玻破供电。
系统3、电话线接线说明：OUT TIP和OUT是接电话机，RING和TIP接电话线4、主机恢复初始值在主机板上的J2跳线上，短接这二个脚，上电恢复初始值。
5、主机供电：电源是通过一个16.5V的交流电送到主板上的。
主机交流电断电恢复5分钟后，主机会发送恢复报告。
6、辅助电源：SW/AUX端子提供10-14V直流电源给需要断电复位的设备，如玻破和烟感；AUX端子提供不间断的正电源；GND为电源公共端子。
7、键盘连接：KEY+（红色）提供11-14VDC键盘电源；GND（黑色）是公共端；DATA（绿色）是数据线。
用0.643MM的铜芯线键盘最长连接距离为152米，最多可接4个键盘。
8、系统加电：系统加电5分钟后会切断交流电2分钟，用于测试后备电池及监视电池负载情况。
因电池电压过低而更换电池后必须按[*][6][4][#]进行动态电池测试。
主机在电池低于10.5V时停止工作。
9、键盘启动：接多个键盘时，键盘编址必须不相同，通过键盘后面的SW1、SW2、SW3来编址。
J1控制LED键盘的背光显示，J2控制键盘蜂鸣器发声。
10、出厂设置：安装员密码：012345；用户#1（主码）：1234；用户#2-32#：关闭。
二、主机编程1、开始编程：输入[安装员密码][*][0][#]。
输入指令地址后没有输入编程数据就按[#]，键盘将响5声提示错误，纠正时只需要再次输入正确编程数据即可。
CK2316
进入编程：012345*0# （电源，布防，准备，服务，四灯闪烁。
输入错误，五声短响）
0 1 C 1 2 3 4 E ＃用户密码（出厂值1234，改密码即为此项）
0 A 2 3 2 3 ＃ADEMCO通讯格式4+2（也可编为6868）
0 B 0 1 0 0 0 8 ＃通信控制
0 C - - - - - - ＃接警中心编号（账号不足六位,前补零）
0 D ＃接警中心电话号码前六位
0 E E 0 0 0 0＃接警中心电话号码第七位（E为结束符）
A=*0 B=*1 C=*2 D=*3 E=*4 F=*5
2 7 2 2 1 2 紧急事故
2 8 1 1 1 2 火警
2 9 55 1 2 匪警
2 A 110101 事情报告
2 B 9 9 1 6 测试报告
2 C C 1 B 1 布撒防报告
2 D 51 2 进入，外出延时1=10，3=30S，6=60S，9=90S
2 F 0 0 0 1 0 ＃系统控制
退出编程：* # 或五分种不操作
电源灭，服务常亮=交流掉电，使用电池。
服务常亮，防区慢闪=防区故障。
电源慢闪，服务常亮=电池电压低。
服务快闪=通信故障
大华保全渭南分公司。
CK2316PLUS报警主机技术手册（安装使用2316CPLUS报警主机前，请务必认真阅读本手册和设备随机的《2316CPLUS安装手册》，如本手册与《2316CPLUS安装手册》有不符的，以《2316CPLUS安装手册》为准。
）1、【基本信息】1.1器材名称：十六防区报警主机器材型号：CK2316PLUS器材种类：安防报警主机类器材品牌：Honeywell1.5器材使用年限：3—4年2、【功能信息】2.1器材功能CK2316 Plus是Honeywell推出的一款高性价比中型分线制主机。
支持十六个防区；内置电平触发输出，可驱动外部继电器，方便报警联动或其他联动输出；内置电话线检测功能，方便的钥匙开关布撤防。
支持32组用户密码2.2器材应用一般应用于监察范围不大、防区总数量不超过16个防区的场所。
具体场所范围大小还与使用的电源线、信号线的线径粗细有关。
2.3器材优势此款中型报警主机除了有报警主机应有的基本功能外，最大优势就是有相关的网络模块、无线GPRS模块匹配使用，进行信息的上传，与CK238CPLUS报警主机相似。
2.4器材不足相比BOSCH系列主机，此款主机不能进行分区布控。
3、【参数信息】3.1工作电压：主板16.5V AC供电，后备电池12VDC 7Ah。
3.2功率范围：25~50VA3.3环境温度：报警主机周围温度范围-25℃~50℃。
3.4工作湿度：相对湿度≦90%。
3.5防水性能：防水性能差，只适合室内安装。
4、【使用信息】4.1器材功能检验内容4.1.1在正常工作环境下，给主机上电，是否能正常开启。
4.1.2对主机进行复位操作，确定主机是否已经复位。
4.1.3短路所有防区，确定所有防区是否都显示故障。
4.1.4确定电话口是否能进行拨号。
4.2器材安装条件4.2.1 主材准备报警主机箱（内含变压器、220V交流电接线端子及保险丝管） 1只 2316Plus主板 1块防拆开关 1只锁（钥匙） 1套 2.2k欧姆线尾电阻 16个12V7AN蓄电池（另配） 1块4.2.2 安装工具16A的小型电源配电箱（漏电保护器、两眼三眼插座）1套导线不小于2.5平方毫米的电源拖线盘（规格10 /20/30米）1套电锤（配6mm钻头）1把各种常用规格螺丝刀若干斜口钳1把剥线钳1把锤子1把电烙铁1把带绝缘梯子1把记号笔1支标签机1台4.2.3 检测工具电子万用表1台4.2.4 防护工具：安全帽2只安全绳1副绝缘鞋1双防护眼镜2副4.2.5 安装辅料：6分塑料膨胀管4个3cm自攻螺丝4个绝缘胶带若干焊锡丝若干助焊剂若干4.2.6 安装人员：安装人员两名（其中一名必须要《电工进网作业许可证》或《电工上岗证》），报警主机接220V电源时必须由持证人员操作。
crc16查表法编程详解CRC（Cyclic Redundancy Check）是一种广泛使用的错误检测算法，用于检测数据传输或存储中的错误。
CRC16是一种常用的CRC算法，它生成一个16位的校验码。
查表法是一种实现CRC算法的快速方法，通过预计算并存储可能的CRC值，然后直接查找所需的CRC值，以减少计算量。
以下是一个使用查表法实现CRC16的简单示例：1. 预计算表：首先，我们需要预计算一个CRC表。
这个表包含了所有可能的2字节输入的CRC值。
例如，我们可以使用以下Python代码来生成这个表：```pythondef compute_crc_table():crc_table = [0] 256for i in range(256):crc = ifor _ in range(8):if crc & 0x8000:crc = (crc << 1) ^ 0x1021else:crc <<= 1crc &= 0xffffcrc_table[i] = crcreturn crc_tablecrc_table = compute_crc_table()```2. 查表法实现：有了这个表，我们就可以使用查表法快速计算CRC值了。
以下是一个Python示例：```pythondef crc16_ccitt(data):crc = 0xFFFFfor byte in data:crc = crc_table[(crc ^ byte) & 0xFF] ^ (crc >> 8)return crc ^ 0xFFFF 取反，得到最终的CRC值```在这个函数中，我们首先初始化CRC值为`0xFFFF`。
然后，对于数据中的每个字节，我们使用查表法来计算新的CRC值。
最后，我们取反得到的CRC值，以得到最终结果。
3. 使用示例：使用这个函数来计算给定数据的CRC值：```pythondata = bytes([0x12, 0x34, 0x56, 0x78]) 任意数据crc = crc16_ccitt(data)print(f"The CRC16 value of the data is: {crc}")```注意：这个示例仅适用于CCITT标准的CRC16算法。
C&K 2316 报警主机编程说明（一）一.2316 编程须知:1.进入编程:输入安装员码*0#,出厂新机需输入012345*0#2.退出编程:输入*#3.编程时，如果输入的指令位数不对，键盘会发声5 次表示输入错误；如果怀疑输入了错误数字，重新输入即可4.每条指令由两位“地址位”和几个“数据位”组成，每输入一行指令按“#”确认5.238 编程中数字为十六进制数，大于9 的数字使用方法如下:十六进制数A B C D E F 数字1 1 12 13 14 15 1 输入方法0 * 1 * 2 * 3 * 4 * 5* 6.为便于查找，在常用指令的地址位前加“※”，在组报警网常用编程指令的地址位前加“☆”二、2316 编程内容:※00: 安装员码指令格式: 000×××××# 预定值: 0 1 2 3 4 5数据位①－－固定值为“0”，表示安装员码均以0 开始，数据位②－⑥－－安装员密码，可用数字0－9预定值 91234E(各用户不同) 02－08中的数码，分别为第2 至第8 用户码。
51－68 中的数码，分别为第9 至第32用户码。
※ 01－08 和51－68: 主码、用户码及其设防形式。
指令格式: 01 ×1××××# 数据位①中的数字表示不同的设防形式:1．只能设防2．只能撤防 3．既能设防也能撤防(三种形式均不能对防区旁路，也无系统设防和撤防报告) 4．只能设防5．只能撤防 6．既能设防也能撤防(三种形式均不能对防区旁路，有系统设防和撤防报告) 7．只能设防8．只能撤防 9．既能设防也能撤防(三种形式均能对防区旁路，无系统设防和撤防报告) A ．只能设防 B ．只能撤防 C ．既能设防也能撤防(三种形式能够对防区旁路，同时系统有设防和撤防报告) 数据位②－用户标识符。
1 号用户码此位为“1”，2 号用户码此位为“2”...8 号用户码此位为“8”。
C&K报警主机接线
2、主板上的两根红、黑线分别接充电电池的正、负极。
3、由于烟感探头、玻璃破碎探测器报警后，需断电复位，所以供电方式与普通探头不同。
1
2 烟感探头、紧急按纽接线：
接法2：编为 监控回路，占某一防区。
断路报故障；短路报警。
推荐用该种接法。
如探头数量过多，必须另外供电。
若紧急按钮，则不存在供电问题。
接法1：编为线尾阻回路，占某一防区。
断路、短路都报警。
如探头数量过多，必须另外供电。
如为紧急按钮，则不存在供电问题。
2316报警主机接线对照表
2316报警主机电话线接口采用六芯扁平接口，在电脑配件市场可以购得。
注意事项：
1、因耗电原因，报警主机只允许外接两个CK原装警号（SP20S），或一个国产警号（如ES626）。
其余
的警号，必须由另配的12V直流电源供电。
2、一台236、238报警主机外接探头不得超过8个。
一台2316报警主机外接探头不得超过12个。
超
过数量的探头供电部分由另配的电源提供。
3、采用四芯线。
红、黑分别接电源的正、负极；另两种颜色接信号端。
户外探头（如对射），建议加
两芯线专门用于探头防拆。
4、CK原装充电电池（1265）每隔3年必须更换，国产电池约2年更换。
5、6.5AH充电电池充足约需2~3天，严禁每天下班前关闭报警主机的交流供电。
3。
CK2300主机简要操作使用说明该说明书只是一个简单的操作使用指南，与随机的说明书配套使用，用户请务必详阅说明书，由于编译水平有限，冲突的地方以说明书为准！！！一、名词解释电子防盗报警系统是通过电子探测技术判断非法入侵行为，然后自动将警情传送到报警中心或通过某些设备告知人们的电子设备系统。
探测器是该系统的输入部分，报警系统是根据探测器的动作来工作的。
各种不同类型的探测器用不同手段探测各种入侵行为，如：人体移动，玻璃破碎，门窗开关等等，系统将获得的信号进行逻辑判断，发出警报。
报警主机就象人的大脑一样，是系统的处理部分。
主机将探测器发出的信号按防区类型与主机的工作状态（布防/撤防）作出逻辑分析进而发出警报。
1、各种探测器工作原理简介如下：双鉴探测器：红外+微波被动红外探测器的原理是人体表面温度与周围环境温度存在差别，人体在移动时，这种差别产生的变化通过红外敏感元件检测，从而触发报警。
为了防止误报，被动红外探测器通过菲涅尔透镜将探测覆盖范围分成一定数量的探测区，当温度变化在两个区之间产生时，探测器电路就触发一个信号脉冲，探测器根据信号脉冲触发报警输出。
因此为了防止空气流动或小老鼠等引起的误报，可以设置“脉冲计数”方式：即只有当探测到连续的两个或以上的脉冲才触发报警。
利用微波的多谱勒效应，探测器主动发射微波，在物体上反射回来，若物体是静止的则反射频率不变；若物体是移动的则反射频率变化；探测器电路作出判断而后报警。
双鉴是只有当红外与微波都产生信号才触发一次报警。
门磁开关的主要原理是磁簧开关在磁场范围内保持吸合，离开则触发报警。
玻璃破碎探测器的原理：分析玻璃破碎产生的高频声波及低频振动信号，与内存信号进行比较，从而作出判断。
2、布/撤防：布防---让系统进入警戒状态，正式布防后，任何破坏或室内的异动将触发探测器的动作而发出报警；撤防---系统退出警戒和报警状态。
3、延时防区：报警系统提供“进入延时”或“退出延时”功能，使您在触发该防区的探测器后可以在规定的时间内从容撤防或在布防后从容离开而不会触发引起主机报警。
2316报警主机编程说明进入编程按原安装员码: 0囗囗囗囗囗*0#更改安装员码:00 00囗囗囗囗#设网点一号操作员码:01*2囗囗囗囗*4# [一号为主密码;可设其它操作员码或更改] 二号操作员码:02*2*40000# [*2当网点增加二号操作员码时有布撤防报告] 三号操作员码:03*2*40000# [*2当网点增加三号操作员码时有布撤防报告] 四号操作员码:04*2*40000# [*2当网点增加四号操作员码时有布撤防报告] 五号操作员码:05*2*40000# [*2当网点增加五号操作员码时有布撤防报告] 六号操作员码:06*2*40000# [*2当网点增加六号操作员码时有布撤防报告] 七号操作员码:07*2*40000# [*2当网点增加七号操作员码时有布撤防报告] 八号操作员码:08*2*40000# [*2当网点增加八号操作员码时有布撤防报告] 九号操作员码:51*2*40000# [*2当网点增加九号操作员码时有布撤防报告] 十号操作员码：52*2*40000# [*2当网点增加九号操作员码时有布撤防报告]布防/密码选项:09 01010#通讯格式: （070225改）0*0 6666# （新版主机为6767）通讯控制:0*1 011104#一号报警中心用户帐号:0*2 00囗囗囗囗#一号报警中心电话网点入网电话直拔:0*3 111111#[电话号码前六位数] （1为电话号）0*4 11*4000#[电话号码七至十二位数]（1为电话号）0*5 000000#[电话号码十三至十八位数]若网点入网电话外线需拔9时: （注：*5为停顿三秒，一般不用）0*3 9*51111#[电话号码前六位数] （1为电话号）0*4 1111*40#[电话号码七至十二位数] （1为电话号）0*5 000000#[电话号码十三至十八位数]二号报警中心用户帐号:10 00囗囗囗囗#二号报警中心电话网点入网电话直拔:11 222222#[电话号码前六位数] （2为电话号）12 22*4000#[电话号码七至十二位数] （2为电话号）13 000000#[电话号码十三至十八位数]若网点入网电话外线需拔9时:11 9*52222#[电话号码前六位数] （2为电话号）12 2222*40#[电话号码七至十二位数] （2为电话号）13 000000#[电话号码十三至十八位数]摇控编程网点入网电话号码:14 111111#[电话号码前六位数] （1为电话号）15 11*4000#[电话号码七至十二位数] （1为电话号）16囗囗囗囗囗囗#[电话号码十三至十八位数]*4防区报告码防区报告码选择紧急:2 红外及其它:317 囗15161#[一防区报告码] 18 囗25262#[二防区报告码]19 囗35363#[三防区报告码] 1*0 囗45464#[四防区报告码]1*1 囗55565#[五防区报告码] 1*2 囗65666#[六防区报告码] 1*3 囗75767#[七防区报告码] 1*4 囗85868#[八防区报告码]40 囗95969#[九防区报告码] 41 囗05060#[十防区报告码]42 囗*15*16*1#[十一防区报告码] 43 囗*25*26*2#[十二防区报告码]44 囗*35*36*3#[十三防区报告码] 45 囗*45*46*4#[十四防区报告码] 46 囗*55*56*5[十五防区报告码] 47 46 47 48 #[十六防区报告码]防区控制紧急防区选择:021923# 红外及其它即时防区选择:121223#红外及其它延时防区选择:121323# 防拆防区选择121923#1*5 囗囗囗囗囗囗#[一防区防区控制] 20 囗囗囗囗囗囗#[二防区防区控制]21 囗囗囗囗囗囗#[三防区防区控制] 22 囗囗囗囗囗囗#[四防区防区控制]23 囗囗囗囗囗囗#[五防区防区控制] 24 囗囗囗囗囗囗#[六防区防区控制]25 囗囗囗囗囗囗#[七防区防区控制] 26 囗囗囗囗囗囗#[八防区防区控制]49 囗囗囗囗囗囗#[九防区防区控制] 4*0 囗囗囗囗囗囗#[十防区防区控制]4*1 囗囗囗囗囗囗#[十一防区防区控制] 4*2 囗囗囗囗囗囗#[十二防区防区控制]4*3 囗囗囗囗囗囗#[十三防区防区控制] 4*4 囗囗囗囗囗囗#[十四防区防区控制]4*5 囗囗囗囗囗囗#[十五防区防区控制] 50 囗囗囗囗囗囗#[十六防区防区控制]键盘三个紧急按钮报告码:27 4102# 28 4102# 29 4102#事件报告码:2*0 000080#测试报告码:2*1 9904#布撤防报告码:2*2 *20*10#劫持及进/出延时时间设定:2*3 00囗囗1#[1=10秒 2=20秒 3=30秒 6=60秒]进/出时间提示音及警号设定:2*4 11囗00#[1=防剪警号 0=12V供电警号]本地及联网控制:2*5 囗0110#[0=联网 1=本地系统即不联网]防区旁路开关设定:紧急防区选择:0000# 红外、防拆及其它防区选择:0100#30 囗囗囗囗#[一防区旁路开关设定] 31 囗囗囗囗#[二防区旁路开关设定] 32 囗囗囗囗#[三防区旁路开关设定] 33 囗囗囗囗#[四防区旁路开关设定] 34 囗囗囗囗#[五防区旁路开关设定] 35 囗囗囗囗#[六防区旁路开关设定] 36 囗囗囗囗#[七防区旁路开关设定] 37 囗囗囗囗#[八防区旁路开关设定] 38 囗囗囗囗# 九防区旁路开关设定 39 囗囗囗囗# 十防区旁路开关设定3*0 囗囗囗囗# 十一防区旁路开关设定 3*1 囗囗囗囗# 十二防区旁路开关设定3*2 囗囗囗囗# 十三防区旁路开关设定 3*3 囗囗囗囗# 十四防区旁路开关设定3*4 囗囗囗囗# 十五防区旁路开关设定 3*5 囗囗囗囗# 十六防区旁路开关设定故障报告:48 0101#定时测试倒计时：*00 囗# 8=10小时 9=12小时 *0-14小时 *1=16小时*3=20小时 *5=24小时退出编程按:*#由1号操作员修改或增加密码:进入编程按:1号操作员码囗囗囗囗+*0#[密码编号01至09]#+[新密码] 囗囗囗囗#+[新密码] 囗囗囗囗#退出编程按:*#。
指令单元1F~26&49~50：各防区回路设置（报警接收机/响应时间/恢复形式/布防形式/
警铃音/终端电路形式）
1F：1防区；20：2防区；21：3防区；22：4防区；
23：5防区；24：6防区；25：7防区；26：8防区；
49：9防区；4A：10防区；4B：11防区；4C：12防区；
4D：13防区；4E：14防区；4F：15防区；50：16防区。
注：各防区的出厂缺省值详见本手册末尾的“主机出厂缺省程序一览表”。
数据位（1）：防区报警接收机选择
0：报警报告送1#接收机，2#接收机后备（后备报告）
1：报告仅送1#接收机（分类报告）
2：报告仅送2#接收机（分类报告）
3：报告同时送1#和2#接收机（双报告）
数据位（2）：防区回路响应时间
0：5毫秒，适用于振动传感器，玻璃破碎传感器
1：250毫秒，适用于红外、微波、双鉴式、烟感等探头
2：500毫秒，适用于红外、微波、双鉴式、烟感等探头
3：750毫秒，适用于按钮、脚挑等传感器。
注：回路响应时间要求确保探头被触发后能启动报警，如响应时间选得太长，当探头触发后很快恢复，而主机未触发报警，造成漏报。
但响应时间过短，即反应过于灵敏，则容易形成误报。
数据位（3）：防区回路恢复形式，决定防区恢复报告什么时候送出。
0：不发送防区恢复报告。
1：当防区回路恢复正常时送出恢复报告。
2：当防区回路恢复正常而且警铃声消失时送出恢复报告。
3：当防区回路恢复正常而且系统撤防时送出恢复报告。
数据位（4）：防区布防形式。
1：该防区为内部防区（延时跟随器）。
*在退出延迟时间内，内防区为延时防区。
如系统处于布防状态时，如延时防区先被触发，则内防区也成为延时区，延迟时间等于进入延迟时间；如内防区先于延时防区被触发，内防区成为瞬时区。
2：该防区为瞬时区。
3：该防区为延时区。
键入布防命令时，系统首先按退出延时工作，在此延时期内，探头回路会被触发，但只要在延时期结束前恢复正常就不产生报警。
反之，如不能按时恢复正常即报警。
系统布防完成后，如探头回路又被触发，延时防区将按进入延时工作。
如延时期内该防区未被撤防，
则期满后产生报警，各防区的进入、退出延时时间统一由指令单元2D设定。
4：该防区为长延时区。
即进入延时时间为指令单元2D中设定时间的两倍。
如果长延时区和延时区几乎同时触发，2316主机会按照首先触发的防区计时。
9：该防区为24小时防区。
表示该区始终处于布防状态。
一般用于火警探头、紧急按钮、玻璃破碎、振动探头等。
数据位（5）：防区回路警铃音选择。
各防区的报警声可单独选定。
1：间歇声（脉冲）报警。
2：稳定单声报警。
3：蜂鸣声（啁啾）报警。
4：无声，无LED指示。
5：无声，有LED指示。
数据位（6）：防区回路终端电路形式
1：常开触点电路（N.O.）
正常情况触点开路，触点闭合触发报警。
2：常闭触点电路（N.C.）
正常情况触点闭合，触点开路将触发报警。
3：终端电阻电路形式（此为C&K和UL的标准防盗报警电路形式，亦称为EOL回路）。
此电路特点是回路终端接入2.2KΩ电阻。
回路对地短路会触发电路接点动作，如
在系统布防时，回路断线或短路均会触发报警。
4：监视电路（有锁定警铃）适用于防火和烟感探头电路。
电路形式与终端电阻电路形式相同。
回路开路（断线）或对地短路均会作为系统故障送出报告（见惕A），而回路短路会触发报警。
出现故障情况，键盘蜂鸣器和警铃均发声提示，输入用户码才可消声，而不受指令单元2D控制。
5：监视电路（无锁定警铃）
指令单元2E：声光控制
数据位（1）：进入提示音
0：进入延时时间内无提示音
1：进入延时时间内，键盘蜂鸣器发出提示音，直至延时结束或系统撤防。
数据位（2）：退出提示音
0：退出延时时间内无提示音
1：退出延时时间内，键盘蜂鸣器发出提示音，直至延时结束。
此提示音提醒防区内人员立即退出。
数据位（3）：警铃驱动方式选择（警铃逆向）
0：报警时主机接口（3）&（4）提供12VDC/1.5A电源启动警号。
消警时接口（3）&（4）无电压输出，关闭警号
1：表示采用一种内装电池和继电器的警号（大功率防拆警笛）。
此警号的特点是当主机接口（3）（4）无电压输出时，警号发声；有电压输出时，
警号关闭。
这是为防止有人剪断警号与主机的连线而设计的。
因为剪断线相当于主机接口无电压输出的情况。
数据位（4）：布防回铃
0：无布防回铃
1：布防后警铃响2秒钟，同时布防报告送到中心站。
数据位（5）：关闭取消防区指示LED
0：不关闭。
当防区回路被触发时，光点键盘上该防区批示灯亮（系统撤防期间）。
1：关闭。
为了防止外人通过防区批示灯了解系统布防情况而特设。
当系统撤防5分钟后，键盘上防区批示灯自动熄灭。
