非开挖管线更换

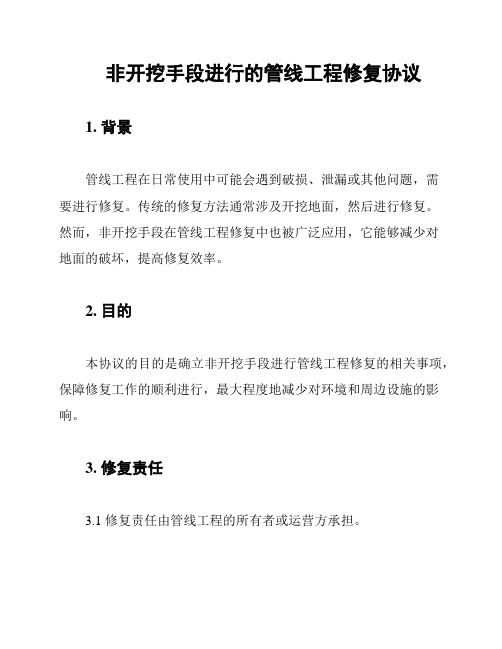

非开挖手段进行的管线工程修复协议1. 背景管线工程在日常使用中可能会遇到破损、泄漏或其他问题，需要进行修复。

传统的修复方法通常涉及开挖地面，然后进行修复。

然而，非开挖手段在管线工程修复中也被广泛应用，它能够减少对地面的破坏，提高修复效率。

2. 目的本协议的目的是确立非开挖手段进行管线工程修复的相关事项，保障修复工作的顺利进行，最大程度地减少对环境和周边设施的影响。

3. 修复责任3.1 修复责任由管线工程的所有者或运营方承担。

3.2 管线工程的所有者或运营方应及时发现管线破损或其他问题，并采取必要的修复措施。

4. 修复方法4.1 管线工程的修复应优先考虑非开挖手段，如管道内充填修复材料等。

4.2 如果非开挖手段无法满足修复需求，可以考虑部分开挖手段，但应尽量减少对地面和周边设施的破坏。

5. 修复过程5.1 修复工作应由具备相关资质和经验的专业团队进行。

5.2 修复过程中应遵循相关法律法规，确保安全施工。

5.3 修复过程中应监测和记录修复的进展情况，以备后续参考。

6. 环境保护6.1 修复过程中应采取措施保护周边环境，防止污染和二次破坏。

6.2 如有需要，应及时进行环境评估和监测，确保修复过程不对环境造成影响。

7. 修复验收7.1 修复完成后，应进行验收工作，确保修复质量符合相关标准和要求。

7.2 验收结果应由双方共同确认，并进行书面记录。

8. 争议解决8.1 如在修复过程中发生争议，双方应通过友好协商解决。

8.2 如协商无法达成一致，争议应提交至相关仲裁机构解决。

9. 协议变更9.1 如有需要修改本协议内容，双方应书面协商并达成一致。

9.2 任何协议变更应由双方签署的书面文件确认。

10. 法律适用本协议适用中华人民共和国的法律法规。

---以上为《非开挖手段进行的管线工程修复协议》的内容。

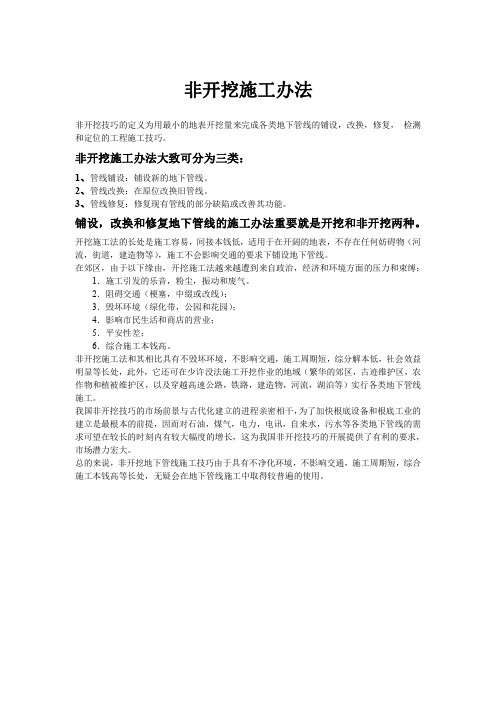

非开挖施工办法
非开挖技巧的定义为用最小的地表开挖量来完成各类地下管线的铺设，改换，修复，检测和定位的工程施工技巧。

非开挖施工办法大致可分为三类：
1、管线铺设：铺设新的地下管线。

2、管线改换：在原位改换旧管线。

3、管线修复：修复现有管线的部分缺陷或改善其功能。

铺设，改换和修复地下管线的施工办法重要就是开挖和非开挖两种。

开挖施工法的长处是施工容易，间接本钱低，适用于在开阔的地表，不存在任何妨碍物（河流，街道，建造物等），施工不会影响交通的要求下铺设地下管线。

在郊区，由于以下缘由，开挖施工法越来越遭到来自政治，经济和环境方面的压力和束缚：1．施工引发的乐音，粉尘，振动和废气。

2．阻碍交通（梗塞，中缀或改线）；
3．毁坏环境（绿化带，公园和花园）；
4．影响市民生活和商店的营业；
5．平安性差；
6．综合施工本钱高。

非开挖施工法和其相比具有不毁坏环境，不影响交通，施工周期短，综分解本低，社会效益明显等长处，此外，它还可在少许没法施工开挖作业的地域（繁华的郊区，古迹维护区，农作物和植被维护区，以及穿越高速公路，铁路，建造物，河流，湖泊等）实行各类地下管线施工。

我国非开挖技巧的市场前景与古代化建立的进程亲密相干，为了加快根底设备和根底工业的建立是最根本的前提，因而对石油，煤气，电力，电讯，自来水，污水等各类地下管线的需求可望在较长的时刻内有较大幅度的增长，这为我国非开挖技巧的开展提供了有利的要求，市场潜力宏大。

总的来说，非开挖地下管线施工技巧由于具有不净化环境，不影响交通，施工周期短，综合施工本钱高等长处，无疑会在地下管线施工中取得较普遍的使用。

管网改造非开挖修复施工（最新）目前，城市地下基础设施错综复杂，地面交通繁忙，传统的开挖法新建、修复更新地下管道严重影响城市交通和居民生活。

采用非开挖管道修复技术已成为当前城市管网改造的重要方法。

非开挖管道修复技术包括管道内部检测、评估，管道预处理和管道更新修复三个方面。

一、城市管道内部检测地下管道在使用过程中会产生缺陷并发生不同形式的破坏，主要缺陷包括管道渗漏、管流阻塞、管位偏移、机械磨损、管道腐蚀、管道变形、管道裂纹、管道破裂和管道坍塌等。

管道破坏的后果及严重程度需要通过现场检测，根据破坏范围、管道材料和现场实际情况综合判断。

管道现场检测可采用电视检测(CCTV)、声呐与超声检测、管道潜望镜检测和传统检查方法，必要时可组合采用多种方法。

（1）电视检测(CCTV)也称为闭路电视检测，摄像机固定在自行或电动拖车上，摄像机和拖车的动力由地面主控制台通过电缆提供，并传输图像和控制信号。

主要用于管道内水位较低状态下的检测，管内水位不宜大于管道直径的20%。

该设备能够全面检查管道的结构和功能状况，对管道破损、龟裂、堵塞、树根侵入等状况进行检测和记录，应用广泛，适用于直径50～2000mm 的管道检测。

（2）声呐与超声检测只能用于水下积泥、异物检测，对结构性缺陷检测有限，不宜作为准确判断缺陷类型和修复方法的依据。

（3）管道潜望镜检测是在管道口进行快速检测，适用于较短的管线，可以获得较为清晰的影像资料，速度快，成本低。

（4）传统检查方法主要指人员进入管径大于800mm的管道内进行检查，该方法作业环境恶劣、劳动强度大、安全性差。

二、城市管道状况评估根据《城镇排水管道检测与评估技术规程》CJJ181—2012 的规定，按照管道缺陷对管道状况的影响程度，可分为结构性管道缺陷和功能性管道缺陷。

按照缺陷的危害程度分为轻微缺陷、中等缺陷、严重缺陷和重大缺陷共四个等级，不同的等级赋予相应的评价分值。

其中，结构性缺陷是指管道结构本体受到损伤，影响强度、刚度和使用寿命的缺陷；功能性缺陷是指导致管道过流断面发生变化，影响畅通性、严密性的缺陷。

浅析非开挖技术在排水工程中的应用【摘要】随着城市化发展速度的加快，许多技术领域也随之成熟、完善，本文从非开挖技术的含义切入，简要介绍了非开挖技术的特点，深入分析非开挖技术在排水工程各个环节的具体运用。

【关键词】非开挖技术；排水工程；应用非开挖技术是指在不挖地面沟槽的情况下，利用方法手段，借助各项钻掘设备，铺设或修复地下电线、管道等公共设施的技术。

非开挖技术存在历史悠久，它是地下施工的一次技术革命，具有独特的优势，并受到业内人士的重视与认可。

至于非开挖技术在排水工程中的具体应用，下面的阐述将从它所含有的特点以及内涵入手，深入探讨应用的方法以及在应用中需要注意的地方。

1.非开挖技术的内涵与外延非开挖技术是在传统的施工技术的负面影响危及城市化发展的其他因素时产生的。

总所周知，一项伟大的市政工程需要花费巨大的人力、物力以及财力，而市政工程的大部分资金来自于城市家庭及个体，为了提高城市建设效益，需要以最少的资源投入，获得最大的社会效益以及经济效益。

传统的施工技术主要是挖、填，用各种工具把施工现场围起来，严重制约着交通的畅通以及环境的整洁，甚至还可能对施工附近的居民正常生活带来负面问题。

那么与传统的开挖技术相对应的就是非开挖技术，这是社会发展的成果，也是形势发展的需要。

对于非开挖技术，它有许多优点，广泛运用于铁路、河流、公路以及其他不能开挖的地段。

1.1非开挖技术的特点随着时间的推移，道路施工完成后出现问题是不可避免的。

但是在选择修补的技术上，非开挖技术优于传统施工技术。

具体表现在：第一，开挖与不开挖直接影响交通问题，通过非开挖技术能够减少对公众以及交通的影响；第二，通过非开挖技术，可以保护原来的地貌形态以及原来的生活环境，形成较好的环境效益，不会影响到施工周边商业公司的正常营业；第三，非开挖技术的施工安全技术高，随着可以进行施工，对环境的要求不是很高；第四，此种技术不仅能够减少活动空间，同时能缩短施工周期，[1]提高经济效益和社会效益；第五，非开挖技术是对城市整体规划和工程设计时所广泛采用的技术，有助于提高城市的建设水平和质量。

管道非开挖修复静压碎管置换施工工艺一、静压置换本次施工的静压碎管置换管路施工方法是利用拉杆机牵引碎管头将旧管道破碎并挤入土层，同时拉入新管线的施工方法。

1后背制作、设备就位、牵引杆铺设拉杆机的活动后背由长2米、截面为200×200mm的9根枕木码放而成，紧贴坑壁支护的木板，注意垂直度。

将拉杆机放入坑内，注意方向，用拉杆机顺现有水泥管从拉杆机工作坑内铺设牵引杆直至焊管坑。

如管内杂物较多，须改为钻机在大流量泥浆的情况下钻进，然后铺设牵引杆。

拉杆机铺设牵引杆的放置方向与碎管时可以不一样。

2碎管头连接将拉杆机在坑内调转180°，再将碎管头与预先选定的PE管在工作坑内按设计要求连接好。

3碎管、铺入新管启动拉杆机，通过调节流量控制碎管速度，使碎管头向前推进破碎水泥管，同时将与碎管头连接好的PE管向前拉进，直至PE管尾部到达坑前部。

PE管的续接工作，续接采用焊接方法，可在坑上进行，也可在坑下完成。

焊接完成后，重新启动拉杆机，重复前述工作直至碎管头进入目标井。

4设备拆除及后续处理在碎管头到达目标井后，陆续拆除碎管头、牵引杆。

再进行井室、路面恢复，施工参见相关章节。

5管头处理当管道回拖至钻机工作坑中，依次卸下扩孔钻头、分动器、拉管头，将管头破损部分裁下，保证管道能连接至检查井位置。

二、牵引杆、绳的导向钻进铺设首先将钻机放置在工作坑内，使钻杆中心线与拟置换管中心轴线的位置在误差许可范围，底座安装应平稳、牢固，利用锚桩及坑壁固定在坑内。

导向钻头在DCI导向探测仪监测下进行钻进，完成牵引杆、绳的铺设。

三、管道焊接PE管每节长度根据现场场地大小而定，焊接方法为电热熔对接焊接。

当前节管道拖至适当位置，焊接下一节管道，焊接时注意清洗干净接口部位，控制电熔机具的电流与电熔焊接带的冷却时间，保证连接强度，防止断管。

四、检查井砌筑此次施工检查井采用PT03-Y04型号，检查井井盖为双层防护井盖。

砌筑检查井时要多看图纸，掌握好尺寸。

管道修复是指对破损，泄漏的输送管道采取各种技术使其恢复正常的使用功能，其修复包括外防腐层修复与内修复两中技术。

特别是在现代化城市，各种管道经过多年运行后，由于腐蚀、运行管理不善等原因，不可避免的会产生各种损伤和泄露，因此，管道修复是一件非常重要的事情。

目前，管道修复主要有开挖和非开挖两种方式。

那么开挖和非开挖管道修复哪个更好呢，下面有管道修复检测专家讲解一下：开挖管道修复：传统的管道修复技术是开挖修复，它是一种开挖施工，需要利用挖掘设备对管道铺设的沟渠进行开挖，并在管道安装、维修或更换完成后再填槽。

像平常修路时，我们所看到的把一整条路挖开，然后再针对管道进行修复的，就是开挖管道修复。

非开挖管道修复：非开挖修复指的是使用各种岩土钻探设备和技术手段，铺设新的施工技术，更换和修理各种地下管线，在导向定向钻孔挖出的地表极小部分的情况下，不会阻碍交通，破坏绿地和植被。

管道检测与评价到维修方案设计、管道预处理、管道维修实施，是一项完整的系统工程，不仅要保证原材料的质量，而且需要精益的施工，各个环节都不能松懈。

管道非开挖维修技术的优势已在业界达成共识：1、环境影响小，占地面积小，施工周期短，对交通的影响小;土石方少，粉尘少，噪音小，对周围环境的影响小。

2、综合成本低，拆除少(无);避免(少)挖掘道路;特别是穿越河流、重要交通线路、重要建筑物、保护较少、监测较少。

3、工期短，审批少，协调少;施工辅助性少，施工准备时间短。

综上所述，非开挖管道修复是比开挖管道修复更好的一种管道修复方法，它是目前新型管道修复方法，对环境影响小，占地面积小，施工周期短，对交通的影响也很小。

尤其是在一些繁华的城市地区、环境保护区或埋深的管道区，不宜进行大规模开挖，从而使旧管道可以用管道非开挖修复施工来修复或更换，以达到提高性能的目的。

此种方法，可以大大减少了修复过程中的开挖工作量，避免了频繁开挖、填埋和敷设造成的交通拥堵和环境污染，减少了开挖造成的资源浪费，具有重大的工程意义。

非开挖工程施工方案一、背景介绍非开挖工程，即沿用地面原有结构不进行挖掘，通过无损拆除、切割、加固等技术手段进行修复、更换或新增管线、桥梁、隧道等建筑构筑物的一种工程施工方式。

随着城市建设的不断发展，非开挖工程在城市基础设施建设中得到了广泛应用，尤其是在城市繁忙道路、密集建筑区域，以及城市地下管线布局密集的地区，非开挖工程展现出了其独特的优势。

本文将对一项非开挖工程施工方案进行详细介绍，以帮助工程施工人员更加全面、系统地了解该工程的施工过程、技术要点和注意事项，确保工程顺利完成。

二、工程背景本次非开挖工程位于某城市的繁忙商业区，主要涉及城市供水管道的维修和更换工作。

该城市为历史悠久的老城区，地下管线布局复杂，部分管道已经老化，存在漏水及破损等问题，急需进行修复和更换。

本次工程的主要目标包括：1. 更换老化严重的城市供水管道，确保供水系统正常运行；2. 修复、加固已损坏的供水管道，防止二次破坏；3. 保障周边商业区域的正常用水，并最大程度减少对市民的影响。

三、工程设计根据现场勘察和分析结果，本次非开挖工程将采用以下方案进行施工：1. 采用水平定向钻孔技术，对已存在的城市供水管道进行修复和更换；2. 使用管道拖拉机等设备进行管道的铺设和拖拉，减少人工作业；3. 使用无损检测技术对管道进行全面检测，确保管道质量符合安全标准；4. 设立临时交通管制措施，确保施工过程中交通畅通，减少对周边商业区域的影响。

四、施工流程1. 施工前期准备：（1）成立施工团队，确定各人员负责任务，明确分工；（2）采购所需材料和设备，确保施工进度；（3）施工现场布置，划定施工区域和安全通道，确保安全施工。

2. 施工中期实施：（1）进行水平定向钻孔，对需要更换的城市供水管道进行修复；（2）使用管道拖拉机进行管道的铺设和拉通；（3）对已修复的管道进行无损检测，确保工程质量。

3. 施工后期验收：（1）对工程进行全面检查和验收；（2）清理施工现场，确保环境整洁；（3）拆除临时设施，结束施工。

城市老旧管线非开挖修复与处置技术一、城市老旧管线现状及问题城市老旧管线是城市基础设施的重要组成部分，它们负责输送水、电、气等生活必需资源，对城市的运行和发展起着至关重要的作用。

随着城市化进程的加快，老旧管线的使用年限不断增长，许多管线已经超出了设计寿命，存在严重的安全隐患。

这些管线往往因为材料老化、施工质量不高、维护不当等问题，导致泄漏、破裂等事故频发，严重影响了居民的生活质量和城市的可持续发展。

1.1 老旧管线的安全隐患老旧管线的安全隐患主要表现在以下几个方面：首先是材料老化，随着时间的推移，管线材料性能逐渐下降，容易出现腐蚀、裂纹等问题；其次是施工质量问题，早期施工技术相对落后，施工质量参差不齐，一些管线存在设计缺陷和施工缺陷；再次是维护不当，由于缺乏有效的维护和检测机制，许多管线的隐患得不到及时发现和处理。

1.2 老旧管线对城市发展的影响老旧管线的存在，不仅威胁着居民的生命财产安全，还对城市的可持续发展构成了挑战。

管线泄漏导致的水资源浪费、环境污染问题日益严重；频繁的管线事故也会对城市的交通、经济活动造成影响，增加城市管理的难度和成本。

二、非开挖修复技术概述针对城市老旧管线的问题，传统的开挖修复方式存在施工周期长、成本高、对城市交通和环境影响大等缺点。

因此，非开挖修复技术应运而生，它是一种在不开挖地表的情况下，通过特殊的技术手段对地下管线进行修复的方法。

2.1 非开挖修复技术的优势非开挖修复技术具有以下优势：首先，它避免了大规模开挖，减少了对城市交通和环境的影响；其次，施工周期短，可以快速恢复管线的正常运行；再次，成本相对较低，经济效益显著；最后，它能够减少对原有管线的破坏，延长管线的使用寿命。

2.2 非开挖修复技术的种类非开挖修复技术主要包括以下几种：管道内衬技术，通过在旧管道内部形成一层新的管道来修复旧管道；管道翻转技术，将一种特制的软管翻转进入旧管道内部，形成新的管道；管道裂解技术，通过裂解旧管道，使其与新材料结合，形成新的管道；管道膨胀技术，利用高压水或气将特制的管道材料膨胀，贴合在旧管道内壁上。
