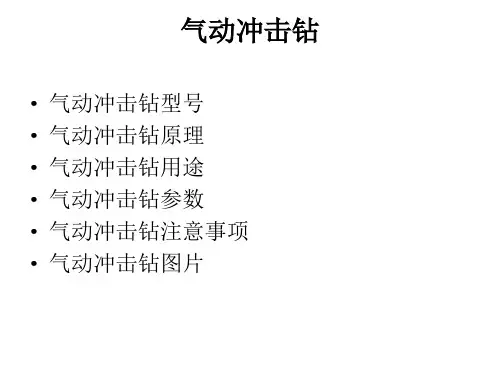

气动冲击钻

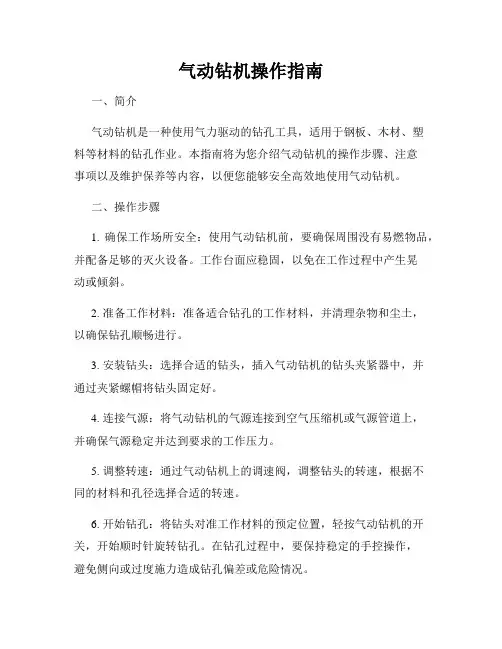

气动钻机操作指南一、简介气动钻机是一种使用气力驱动的钻孔工具，适用于钢板、木材、塑料等材料的钻孔作业。

本指南将为您介绍气动钻机的操作步骤、注意事项以及维护保养等内容，以便您能够安全高效地使用气动钻机。

二、操作步骤1. 确保工作场所安全：使用气动钻机前，要确保周围没有易燃物品，并配备足够的灭火设备。

工作台面应稳固，以免在工作过程中产生晃动或倾斜。

2. 准备工作材料：准备适合钻孔的工作材料，并清理杂物和尘土，以确保钻孔顺畅进行。

3. 安装钻头：选择合适的钻头，插入气动钻机的钻头夹紧器中，并通过夹紧螺帽将钻头固定好。

4. 连接气源：将气动钻机的气源连接到空气压缩机或气源管道上，并确保气源稳定并达到要求的工作压力。

5. 调整转速：通过气动钻机上的调速阀，调整钻头的转速，根据不同的材料和孔径选择合适的转速。

6. 开始钻孔：将钻头对准工作材料的预定位置，轻按气动钻机的开关，开始顺时针旋转钻孔。

在钻孔过程中，要保持稳定的手控操作，避免侧向或过度施力造成钻孔偏差或危险情况。

7. 检查孔径：完成钻孔后，用合适的工具检查孔径的尺寸是否符合要求，如果需要调整，可以使用合适的工具进行修整。

8. 关闭气源：完成工作后，及时关闭气源，拆卸钻头，并进行后续的清理工作。

将气动钻机存放在干燥通风的地方，避免受潮和损坏。

三、注意事项1. 物料选择：根据钻孔工作的要求，选择合适的钻头和工作材料，确保工作效果和安全。

2. 安全防护：在使用气动钻机时，必须佩戴适当的工作服、安全帽、防护眼镜和手套等防护装备，以保护自己免受可能的伤害。

3. 压力控制：在使用气动钻机之前，要了解钻孔所需的工作压力范围，并调整气源压力以达到要求的工作效果。

4. 操作技巧：钻孔时要保持稳定的手控操作，避免施力过猛或不稳定造成损坏或意外伤害。

5. 维护保养：定期清洁气动钻机的外壳和管道，检查气源和钻头夹紧器等部件是否正常运行。

如有异常情况或故障，应及时上报修理或更换损坏部件。

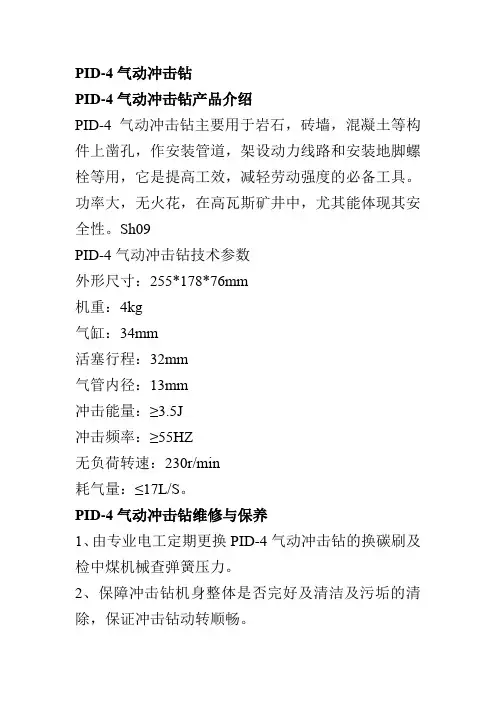

PID-4气动冲击钻
PID-4气动冲击钻产品介绍
PID-4气动冲击钻主要用于岩石，砖墙，混凝土等构件上凿孔，作安装管道，架设动力线路和安装地脚螺栓等用，它是提高工效，减轻劳动强度的必备工具。

功率大，无火花，在高瓦斯矿井中，尤其能体现其安全性。

Sh09
PID-4气动冲击钻技术参数
外形尺寸：255*178*76mm
机重：4kg
气缸：34mm
活塞行程：32mm
气管内径：13mm
冲击能量：≥3.5J
冲击频率：≥55HZ
无负荷转速：230r/min
耗气量：≤17L/S。

PID-4气动冲击钻维修与保养
1、由专业电工定期更换PID-4气动冲击钻的换碳刷及检中煤机械查弹簧压力。

2、保障冲击钻机身整体是否完好及清洁及污垢的清除，保证冲击钻动转顺畅。

3、由专业人员定期检查手电钻各部件是否损坏，对损伤严重而不能再用的更换。

4、及时增补因作业中机身上丢失的PID-4气动冲击钻机体螺钉紧固件。

5、定期检查传动部分的轴承、齿轮及冷却风叶是否灵活完好，适时对转动部。

气动钻机工作原理
气动钻机是一种利用气体动力实现钻孔的工具。

其工作原理是通过将气体压缩成高压气体，然后通过排气阀控制气体的流动，进而转换为动力。

具体的工作步骤如下：
1. 气源供给：将气源（通常是压缩空气）通过气管连接到气动钻机的气动系统。

2. 安装钻头：将需要使用的钻头安装在气动钻机的钻头夹持装置上。

3. 排气阀控制：通过控制排气阀的开启和关闭来控制气体的流动。

当排气阀关闭时，气源供给的高压气体无法排出，形成高压区域。

4. 钻孔操作：当排气阀打开时，高压气体会迅速排出，产生气动力。

这个气动力会被传递到钻头上，使钻头旋转。

同时，钻头的切削部分也会进入工件，完成钻孔操作。

5. 冷却润滑：在钻孔的同时，气动钻机通常会喷洒一些冷却润滑剂，以降低钻头和工件的摩擦，减少摩擦热量的产生，并且冲洗掉钻孔过程中产生的切屑。

通过循环以上步骤，气动钻机可以连续进行钻孔操作。

它具有结构简单、体积小、重量轻、维护方便等优点，适用于一些需要移动和灵活操作的场合。

气动钻使用说明书一、产品概述气动钻是一种基于气压原理驱动的钻孔工具，可用于钻孔和镗孔操作。

本使用说明书将详细介绍气动钻的组成部分、使用方法、注意事项以及维护保养等内容，以确保用户正确、安全地操作气动钻。

二、产品组成1.钻头：气动钻配备了不同种类和规格的钻头，可根据需求进行更换。

2.主机：气动钻主机由气缸、电机、零件装配而成，负责提供驱动力。

3.气源：气动钻需要连接气源供给气压，确保工作正常。

三、使用方法1.准备工作a.使用前，请确保气动钻及配件完好，无破损或松动。

b.调整气源压力至适当数值（一般为0.6-0.8MPa）。

c.根据工作需求选择合适的钻头，安装到气动钻主机上，并紧固好。

d.检查气动钻固定装置，确保工作过程中主机固定牢靠。

2.操作步骤a.保持正确的工作姿势，握住气动钻主机手柄，放置于作业表面上。

b.开启气源，进气口位置示意图可参照附页。

c.控制气动钻使用按钮，使其达到预期转速。

d.将钻头轻轻接触到工作件上，轻按主机启动按钮即可开始钻孔。

e.在钻孔过程中，保持匀速且适量施力，避免过度压力导致卡钻或刀具损坏。

f.钻孔完成后，松开主机启动按钮，关闭气源。

四、注意事项1.在使用气动钻之前，请仔细阅读并理解本使用说明书。

2.请勿将手指或其他物体靠近钻头和旋转部分，以免发生意外伤害。

3.使用时请佩戴适当的个人防护设备，如防护眼镜和手套，保证人身安全。

4.使用中发现气源管道漏气或异常情况时，应立即停止使用并进行检修。

5.在气动钻工作期间，禁止更换钻头或调整主机部件。

6.工作结束后，请关闭气源并及时清洁和维护气动钻，以延长使用寿命。

五、维护保养1.定期清洁气动钻外壳，并及时清除钻屑和灰尘等杂质。

2.经常检查钻头的磨损程度，如有必要，及时更换。

3.定期涂抹适量的润滑油到气动钻的关键零部件上，保持正常运转。

4.注意防潮、防尘和防腐蚀，避免暴露在潮湿、高温环境中。

六、故障排除如果气动钻遇到以下情况，可进行简单排查，如不能解决，请联系售后服务。

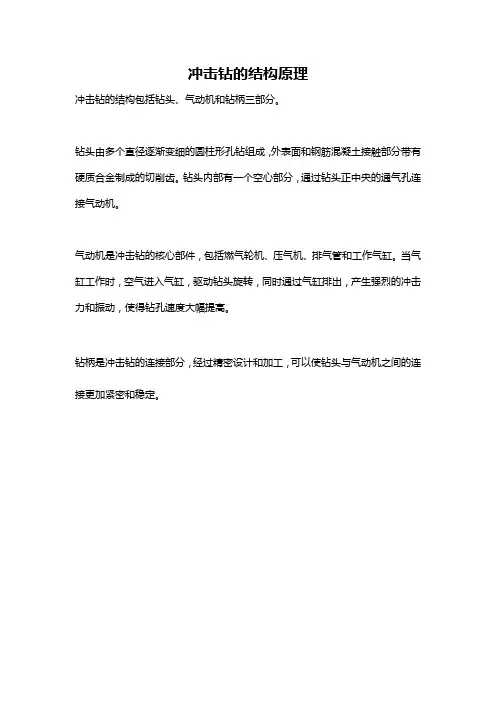

冲击钻的结构原理
冲击钻的结构包括钻头、气动机和钻柄三部分。

钻头由多个直径逐渐变细的圆柱形孔钻组成，外表面和钢筋混凝土接触部分带有硬质合金制成的切削齿。

钻头内部有一个空心部分，通过钻头正中央的通气孔连接气动机。

气动机是冲击钻的核心部件，包括燃气轮机、压气机、排气管和工作气缸。

当气缸工作时，空气进入气缸，驱动钻头旋转，同时通过气缸排出，产生强烈的冲击力和振动，使得钻孔速度大幅提高。

钻柄是冲击钻的连接部分，经过精密设计和加工，可以使钻头与气动机之间的连接更加紧密和稳定。

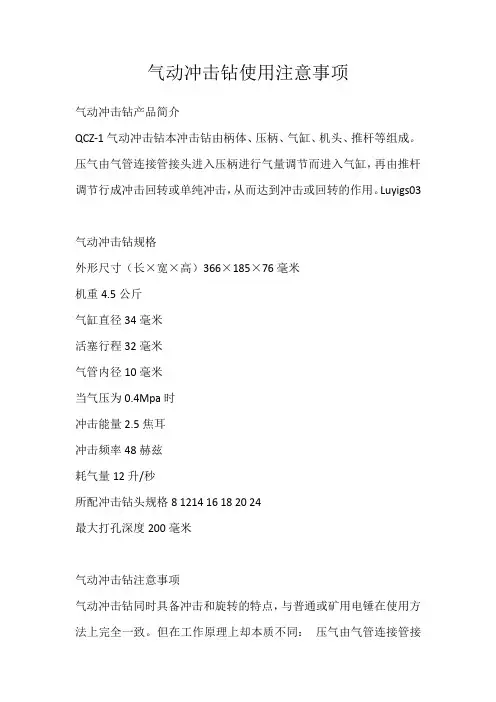

气动冲击钻使用注意事项气动冲击钻产品简介QCZ-1气动冲击钻本冲击钻由柄体、压柄、气缸、机头、推杆等组成。

压气由气管连接管接头进入压柄进行气量调节而进入气缸，再由推杆调节行成冲击回转或单纯冲击，从而达到冲击或回转的作用。

Luyigs03气动冲击钻规格外形尺寸（长×宽×高）366×185×76毫米机重4.5公斤气缸直径34毫米活塞行程32毫米气管内径10毫米当气压为0.4Mpa时冲击能量2.5焦耳冲击频率48赫兹耗气量12升/秒所配冲击钻头规格8 1214 16 18 20 24最大打孔深度200毫米气动冲击钻注意事项气动冲击钻同时具备冲击和旋转的特点，与普通或矿用电锤在使用方法上完全一致。

但在工作原理上却本质不同：压气由气管连接管接头进入压柄而进行气量调节，再进入冲击钻气缸，最后由推杆调节形成冲击回转或单纯冲击，从而达到冲击或回转的作用。

气动冲击钻保养维护1、气动冲击钻是靠气杆在气缸内做活塞运动，气杆其与气缸壁间存在磨擦力，因此需经常添加润滑机油。

如长时间无油工作，将导致拉伤气缸，影响工作效率及产品寿命；2、气源气压需在额定值（0.5-0.7Mpa）范围内，气压过低，气动冲击钻就不能正常工作；气压过高，会使各零件处于超负荷工作。

3、气动冲击钻如长时间不工作，比如1个月以上的，也需添加机油存放，以免各活动件间产生绣蚀。

气动冲击钻注意事项1.使用气动冲击钻的人员，必须熟悉钻机的性能，结构，操作方法及安全事项。

2.使用的压缩空气必须清洁。

3.必须保证钻机中气马达的油雾润滑，空载运转时间不能超过60S。

4.使用的钻头应是锐利的。

5.发生下列情况者禁止使用，减速箱内声音不正常，如有碰击声等。

6.不要在现场拆开钻机。

气动冲击钻图片展示。

气动钻原理
气动钻是一种利用压缩空气作为动力源的钻孔设备，广泛应用于机械加工、建
筑工程、矿山开采等领域。

它具有结构简单、动力强劲、使用灵活等特点，因此备受工业界的青睐。

那么，气动钻的原理是什么呢？
首先，我们来了解一下气动钻的结构。

气动钻主要由气动马达、转子、齿轮箱、钻头等部件组成。

气动马达是气动钻的动力源，它将压缩空气转化为机械能，驱动转子旋转。

转子通过齿轮箱传动，最终驱动钻头旋转，完成钻孔作业。

其次，气动钻的工作原理是利用气动马达将压缩空气的能量转化为机械能。

当
压缩空气进入气动马达时，气动马达内的叶片开始旋转，推动转子旋转。

转子的旋转通过齿轮箱传动到钻头，使钻头产生旋转运动，完成对工件的钻孔作业。

在这个过程中，气动钻的工作效率高，能够快速完成钻孔作业。

此外，气动钻的工作原理还包括气动系统和传动系统两个方面。

气动系统是指
气动马达、气压控制装置等部件组成的系统，其作用是将压缩空气引入气动马达，提供动力源。

传动系统是指转子、齿轮箱、钻头等部件组成的系统，其作用是将气动马达产生的动力传递到钻头，完成钻孔作业。

总的来说，气动钻的原理是利用压缩空气作为动力源，通过气动马达将压缩空
气的能量转化为机械能，驱动钻头旋转，完成钻孔作业。

气动钻具有结构简单、动力强劲、使用灵活等优点，因此在工业生产中得到广泛应用。

希望通过本文的介绍，能够让大家对气动钻的工作原理有一个更加清晰的认识。

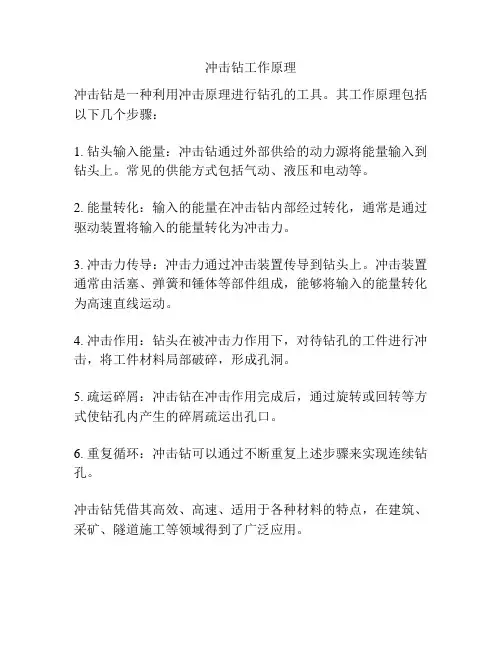

冲击钻工作原理
冲击钻是一种利用冲击原理进行钻孔的工具。

其工作原理包括以下几个步骤：
1. 钻头输入能量：冲击钻通过外部供给的动力源将能量输入到钻头上。

常见的供能方式包括气动、液压和电动等。

2. 能量转化：输入的能量在冲击钻内部经过转化，通常是通过驱动装置将输入的能量转化为冲击力。

3. 冲击力传导：冲击力通过冲击装置传导到钻头上。

冲击装置通常由活塞、弹簧和锤体等部件组成，能够将输入的能量转化为高速直线运动。

4. 冲击作用：钻头在被冲击力作用下，对待钻孔的工件进行冲击，将工件材料局部破碎，形成孔洞。

5. 疏运碎屑：冲击钻在冲击作用完成后，通过旋转或回转等方式使钻孔内产生的碎屑疏运出孔口。

6. 重复循环：冲击钻可以通过不断重复上述步骤来实现连续钻孔。

冲击钻凭借其高效、高速、适用于各种材料的特点，在建筑、采矿、隧道施工等领域得到了广泛应用。

冲击钻的作用有哪些原理
冲击钻的工作原理及主要作用如下:
1. 冲击钻利用压缩气体的瞬间爆炸力进行钻掘。

2. 冲击钻的主要组成部分是钻杆、钻头、活塞和锤式气缸。

3. 活塞在气缸内高速往复运动,带动钻头与物体高频撞击和冲击。

4. 气缸中气体被快速压缩,在推动活塞后迅速爆炸式膨胀。

5. 这产生的冲击力量将通过钻杆传到钻头,使钻头猛烈敲击岩石。

6. 在猛烈撞击下,岩石被高频率的冲击力撞碎,从而达到钻掘目的。

7. 冲击钻掘速度快,每分钟撞击频率可以达1000-6000次。

8. 冲击钻可用于岩石层和混凝土中的钻孔、取芯等作业。

9. 也可以利用冲击力进行碎岩、装载、压实等工作。

10. 冲击钻因为气动原理,没有旋转部分,结构简单可靠。

通过气体爆炸产生的冲击力,冲击钻可以快速有效进行岩石钻掘,是一种高效的钻掘设备。

冲击成孔施工方案1. 引言冲击成孔是一种常用于地下工程和建筑工程中的施工技术，也被称为冲击钻孔或气动钻孔。

它通过冲击能量将工具或工件与地面接触并迅速穿透，实现成孔的目的。

本文将介绍冲击成孔施工方案的基本原理、工具和操作技术，旨在为从事相关工程的工程师和施工人员提供参考。

2. 冲击成孔的原理冲击成孔的原理基于冲击力的集中和传递。

通过将持续的冲击能量传递到工具或工件上，冲击力可以以高速度对地面施加压力，从而迅速穿透地表。

3. 冲击成孔工具3.1 冲击钻冲击钻是冲击成孔过程中最常用的工具之一。

它由钻头和冲击装置组成。

钻头通常采用硬质合金制成，具有较高的耐磨性和刚度。

冲击装置通常由压缩空气或液压系统提供动力。

3.2 其他工具除了冲击钻，还有一些其他工具可以用于冲击成孔，例如旋转冲击式电锤和冲击式土钻等。

这些工具根据具体的施工需求和材料特性进行选择。

4. 冲击成孔施工操作步骤4.1 准备工作在进行冲击成孔前，需要进行以下准备工作：•确定成孔位置和孔径，制定相应的施工方案和计划。

•检查冲击钻和其他工具的状态，确保其正常运行和维护。

•准备必要的安全设备和防护措施。

4.2 设置冲击钻根据施工方案的要求，设置冲击钻的位置和方向。

确保冲击钻与地面的接触面充分，并保持稳定。

4.3 启动冲击装置根据冲击钻型号的不同，启动对应的冲击装置。

通常需要调整冲击力的大小和频率，以适应不同的土层和孔径要求。

4.4 冲击成孔根据施工方案和计划，使用冲击钻进行冲击成孔。

在施工过程中，要注意以下几点：•控制冲击力的大小和频率，以避免过度或不足的冲击。

•根据土层的特性，调整冲击钻进给速度和冲击时长。

4.5 孔内处理完成冲击成孔后，需要对孔内进行处理，以确保孔的质量和稳定性。

具体工作包括：•清理孔内的碎石和杂物。

•检查孔内是否存在塌陷或变形情况，必要时进行修补。

•完成孔内的加固和处理，以满足工程要求。

5. 安全注意事项在进行冲击成孔施工时，需要注意以下安全事项：•确保工作人员了解冲击成孔安全操作规程，并佩戴个人防护设备。

冲击钻施工方案一、概述钻孔是建筑施工中常用的作业方式之一，而冲击钻又是钻孔作业中常见的一种方式。

冲击钻施工方案旨在介绍冲击钻的工作原理、施工方法、安全注意事项等，以确保施工的顺利进行。

二、冲击钻的工作原理冲击钻是利用电机或气动机等动力源，通过转速的快慢和转速变化的频繁程度，使电锤钻头在钻杆的推动下，通过高频冲击和旋转破坏岩体，从而形成钻孔的机械设备。

三、冲击钻的施工方法1. 钻孔准备在进行冲击钻前，需要按照设计要求选择钻孔位置，并进行必要的控制点标定。

同时，需要清理施工现场，确保周围环境安全。

2. 钻杆安装首先，在钻孔位置上安装钻杆，并根据需要的孔深连接合适长度的钻杆。

然后，将冲击钻的电机或气动机连接至钻杆的顶部。

3. 钻孔操作开始冲击钻作业时，操作人员应根据需要设定合适的转速和冲击频率。

然后，将冲击钻头放入钻孔中，开始冲击钻孔。

4. 钻孔完成当达到设计要求的孔深后，停止冲击钻作业，将钻杆逐层吊出，并用吹风机清理孔道内的碎屑，确保孔道畅通。

四、冲击钻的安全注意事项1. 安全防护在进行冲击钻施工时，操作人员应佩戴符合规范的安全帽、防护眼镜、耳塞等必要的个人防护装备，确保人身安全。

2. 设备检查在进行冲击钻施工前，应对冲击钻及其配套设备进行检查，并确保其正常工作。

如发现异常情况，应及时通知维修人员进行检修。

3. 施工现场管理施工现场应进行明确的划定，禁止无关人员靠近工作区域。

同时，应保持施工现场的整洁，避免障碍物干扰施工。

4. 注意钻孔位置在选择钻孔位置时，要避免选择有可能存在地下管线、电缆等设施的区域，以免造成安全事故。

5. 钻杆操作操作人员在钻杆安装和吊拔过程中要注意力的均匀、稳定，以免因失控造成危险。

五、总结冲击钻是一种常用的钻孔施工方法，它利用高速转动和冲击的方式，能够有效地破坏岩体，形成钻孔。

在进行冲击钻施工时，我们必须要遵守安全注意事项，确保施工的安全性。

只有做好前期准备工作，合理操作冲击钻的设备和工艺，我们才能实现高效、安全的冲击钻施工。

冲击钻工作原理
冲击钻是一种使用冲击力和旋转力将钻头钻进地下岩石或土壤的工具。

其工作原理是利用内部的高压气体或液体的压力产生冲击力，同时通过旋转力将钻头旋转，从而使钻头能够穿透岩石或土壤。

冲击钻内部通常有一个气动或液压系统。

在工作时，高压气体或液体通过喷射装置进入冲击钻的冲击部分。

当液体或气体进入冲击部分后，会产生高压，并通过某种机械装置将压力转化为冲击力。

冲击力的大小取决于压力的大小以及喷射装置的设计。

当冲击力产生后，同时还通过驱动系统将钻头进行旋转。

驱动系统通常由一个电动机或柴油机提供动力，通过齿轮传动将动力传递给钻头。

钻头的旋转力使得钻头能够旋转并进一步穿透岩石或土壤。

冲击钻工作时，冲击力和旋转力相互协同作用。

冲击力将钻头推进岩石或土壤，同时旋转力使钻头能够顺利地旋转并在钻进过程中排除产生的碎屑。

这种同时施加冲击力和旋转力的工作原理有效地提高了钻进的效率和能力。

总之，冲击钻利用高压气体或液体产生的冲击力和电动机或柴油机提供的旋转力，使钻头能够穿透岩石或土壤。

通过冲击力和旋转力的相互作用，冲击钻能够高效地进行钻孔作业。

气动钻使用说明书一、产品概述气动钻是一种采用压缩空气作为动力源的电动工具，主要用于木工、金属加工以及其他相关领域的钻孔和螺丝拧紧等工作。

本使用说明书将详细介绍气动钻的结构、使用方法以及维护保养等相关内容，帮助用户正确、高效地使用气动钻。

二、产品组成1. 主体部分：包括机头、电机、气缸和手柄等组成部分；2. 手柄部分：包括主手柄、辅助手柄和开关等组成部分；3. 钻头：用于实施钻孔操作；4. 其他附件：如切割刀片、砂轮等，根据不同的使用需求提供。

三、使用方法1. 准备工作a. 确保工作区域安全，无杂物和障碍物；b. 检查气动钻是否完好无损，是否有异物进入；c. 检查气源是否正常，并确认压力稳定；d. 根据需要选择合适的钻头或其他附件。

2. 操作步骤a. 插入钻头：将钻头插入机头，并使用扳手固定好；b. 调节转速：根据需要使用手柄上的转速调节按钮进行调整；c. 握稳手柄：双手握稳主手柄和辅助手柄，保持平衡；d. 开关控制：使用开关进行启动和停止控制；e. 进行钻孔：将钻头对准工件，并轻按开关，逐渐增加力度进行钻孔；f. 完成操作：完成钻孔后，松开开关，等待钻头停止旋转后再拔出。

四、注意事项1. 安全使用是首要原则，使用前请务必阅读本使用说明书；2. 使用过程中，必须佩戴防护眼镜和手套，确保人身安全；3. 使用气动钻前，请确保工作区域通风良好，并远离易燃、易爆等物品；4. 在操作过程中，严禁将气动钻的机头靠近身体、头部或其他人员；5. 使用气动钻时，请保持专注，避免分心造成意外伤害；6. 钻孔前，应先标记好孔位，并避免在金属表面上滑动钻头；7. 使用完毕后，及时清洁钻头和气动钻，储存时请放置在干燥通风的地方。

五、故障排除常见故障及处理方法：1. 无法启动：检查气源是否正常，确认气压是否达到要求；2. 转速不稳定：检查机头和手柄是否紧固，如有松动请及时处理；3. 钻孔效果不佳：检查钻头是否磨损或需要更换。
