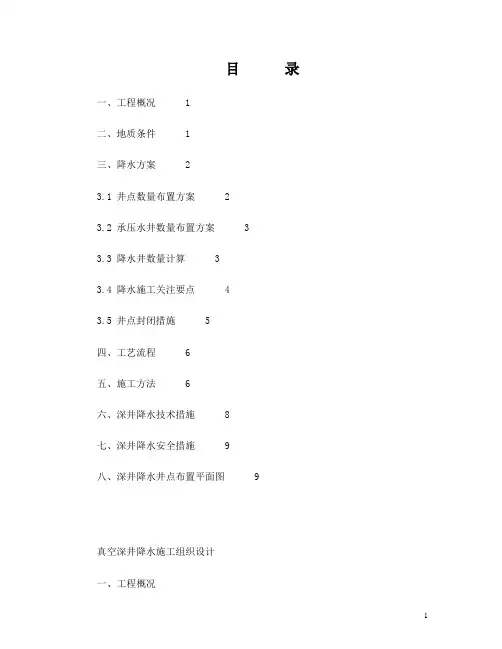

目录
一、工程概况 (1)
二、地质条件 (1)
三、降水方案 (2)
3.1 井点数量布置方案 (2)
3.2 承压水井数量布置方案 (3)
3.3 降水井数量计算 (3)
3.4 降水施工关注要点 (4)
3.5 井点封闭措施 (4)
四、工艺流程 (6)
五、施工方法 (6)
六、深井降水技术措施 (7)
七、深井降水安全措施 (8)
八、深井降水井点布置平面图 (9)
真空深井降水施工组织设计
一、工程概况
二、地质条件
1、地形地貌
拟建零陵路站位于东安路，车站大部分位于零陵路北侧，南端与在建轨道交通4号线东安路站呈十字交叉。场地周围以住宅、医院和单位厂房为主。场地地势较为平坦，地面标高（吴淞高程）一般在3.85～4.69 m之间。地貌形态单一，属滨海平原地貌类型。
本车站范围地基土分布有以下特点：
（1）浅部以饱和粘性土为主，无粉性土分布，第②层褐黄～灰黄色粉质粘土下为第
③1层淤泥质粉质粘土和第④1层淤泥质粘土，其中第③1层中夹较多薄层粉性土。
（2）第⑤1层土分布较为稳定，上部粘性较重，向下夹较多薄层粉土，划分为⑤1-1、
⑤1-2层两个亚层。
（3）本车站第⑥层缺失，分布次生土层⑤3、⑤4层。第⑤4层层顶埋深一般在41.50～
43.50m，厚度1.30～3.10m左右。
（4）第⑦层可划分为⑦1-1、⑦1-2层两个亚层，其中⑦1-1层顶埋深一般在43.5～
45.7m左右；第⑦1-2层层顶埋深约为48.0～50.45m左右。
2、地下水类型
据上海地区区域资料地下水主要有浅部粘性土层中的潜水，部分地区浅部粉性土层中的微承压水和深部粉性土、砂土层中的承压水。据区域资料，承压水位，一般低于潜水位。浅部土层中的潜水位埋深，离地表面0.3～1.5m，年平均地下水位离地表面0.5～
0.7m。深部承压水位（第⑦层），埋深在3～11m之间。潜水位和承压水位随季节、气候、
潮汐等因素而有所变化。
本次勘察期间测得的潜水水位埋深为0.40～1.90m，通过现场试验测得第⑦1层承压水水位埋深为10.25m。
本工程上海市政设计研究院已考虑在充分考虑交通管线状况下分阶段施工减少对周边环境的影响。我司认为：在施工期间，在本基坑为地下三层结构，挖深较深，虽采用多道支撑确保基坑稳定，但在基坑降水阶段仍需对原东安路站进行严密监测，确保原建地铁站的安全，若施工不当，仍然会对4#线造成不可估量的损失。
本方案基坑降水必须在基坑整个施工过程中，对坑壁渗漏水情况严加观察，做好对周围环境的监测，尤其是地下管线的沉降及位移，以及周围地面的沉降，并且时刻关注坑内外水位的变化情况等。
三、降水方案
根据本基坑挖深在21.6~23.5米，在⑦1层有承压水，因此对本基坑的降水应分为疏干井和承压井两种。
3.1 井点数量布置方案
1、第一阶段南北端头井及北风井施工期间，施工两区域内共设8口深井，其中部分
只降潜水为一般深井，部分需降承压水为承压井。南端头井设置3口，北端头井设置2口深井，北风井布置3口，南端头井与北端头井内两口井施工阶段用于降低地下潜水，南端头井东侧一口井用于降承压水，北风井由西向东三口井作用依次为：第一口同时降低潜水与承压水，第二、三口施工阶段仅用于降低地下潜水。详细位置及用途见第一阶段深井平面布置图。各井均在打设完毕后开始降水，在底板施工阶段深井井点兼作泄水孔，待结构全部完成后封闭，做好井管在底板埋设处的防水抗渗漏工作。
深井水泵抽水以达到基坑降水和土体排水固结的目的，土体空隙比下降，密实度提高，进而提高土体强度，使基坑内被动土压力增强，减少围护墙体根部的位移，为基坑开挖创造有利条件。为提高各土层的降水效果，本深井采用带滤孔标准节与一般标准节间隔布置，且使真空能作用于地表以下各土层，将土层中自由水充分吸出，再由深井内水泵排除，根据我司以往众多工程实践，效果特别好；同时，为确保降水不对周围造成影响，采取分层分节降水------降水深度始终控制在每层挖土标高以下1m左右。
3.2 承压水井数量布置方案
根据南北端头井挖深在23.5m，根据地质报告所提，本场地埋深约45米下存在第7-1层为承压含水层，椐上海地区已有工程的长期水位观测资料，该层承压水位呈年周期性变化。
根据总包要求第一阶段施工期间在南北端头井东侧各布置1口承压井，其中北面1口兼降潜水与承压水，并在北风井底板施工以后在井口设置压力感应装置及抽水泵，当压力超出警戒线（0.22kg/cm2）时用水泵进行抽水，低于安全线（0.05kg/cm2）停止抽水；南面1口专降承压水，并设置液面感应装置，当承压水头超出超出警戒线（地面下11m）开始抽水，当水头低于安全线（地面下12m）时停止抽水。
3.3 降水井数量计算
本计算仅核疏干井（承压井兼做考虑）数量。
一、基坑涌水量计算：
1、基坑中心要求降低水位深度S’：
S’=21.5-0.5+0.5=21.5m
2、地下水位以下井管长度：S=21.5+1/10*20/2=22.5 m
3、有效带深度Ho：
S / (S+L)= 22.5/ (22.5+3) =0.88，查表：
Ho=1.85（S+L）=1.85* （22.5+3）=47.2 m
4、影响半径R:
现场渗透系数K平均按5*10-6cm/sec计算，即0.00432m/d计算
R=2S(HoK)1/2=2*22.5*(47.2*0.00432)1/2=20.3 m
ro= (140*20/3.14)1/2=29.9 m
5、基坑涌水量：
(2Ho - S’)S’
Q=1.366K
lg(R+ ro)-lg ro
(2*47.2-21.5)* 21.5
=1.366*0.00432*
lg(20.3+29.9)- lg29.9
=41.1 (m3/d)
3.4 降水施工关注要点
对于本工程监理环境的特殊性，以及配合现场施工进程，我司对降水措施的必须注意事项如下：
1、在工程具备挖土前一个月，进行预降水，为确保基坑挖土顺利，保证基坑的降水量为2方/天/口井的出水量，以后随着挖土的进程，也有约0.5~1方/天/口井的正常出水量；
2、挖土前期进行预降水，为保证基坑下部的降水效果，通过增加降水频率，保证每天有8~10次的抽水次数，且根据每口井出水量情况加真空确保出水量；
3、根据基坑内布置的深井，应针对基坑周边情况来确定水位观测井，按照我司长期从事井点降水施工的经验，在坑内另设水位观测孔往往不能准确反映该处的水位下降情况，因此按我司做法，将水位观测井与降水井合二为一，即在管顶的盖板上另设置一个专用于观测井内水位的装置，这样既能观测到该井水位情况，也不影响该井的抽水效果；
4、深井布置按避开工程桩、土体加固区，以及尽量靠近格构柱便于固定，目前拟定的位置可根据实际情况作微量调整。待正式深井定位时，即进行深井成孔，各深井成孔皆采用湿钻。
5、考虑到基坑挖深较深，采用分层降水、自上而下的降水方式，以确保上部先降水先开挖之目的，即确保在每层支撑、挖土及垫层施工的前后10天内，保持地下水位在每次挖土面下1米的深度范围。
6、为提高降水效率，本工程采用每节2.0米标准节井管用联接法兰联接，并按拆除顺序分段设置带滤孔标准节，井管底部下滤头长3m，坑底以上所有标准节每节长2.0m，见图。最终降水标高达到基坑底标高0.5m以下。
7、深井采用ZGJ-50型真空管井式井点，深井成孔直径550mm，考虑到沉渣的因素，每口井的凿井深度相应加深0.5~1m。
8、本工程坑底若有注浆加固区域，则建议在土面挖至离深坑基底6~7m时，再进行注浆施工，否则注浆过早会引起深井管的堵塞，而影响降水效果。
3.5 井点封闭措施
底板施工时需在井管内埋设一段φ70水煤气管，钢管上口与底板上表面相平，底板混凝土浇捣时将管口螺丝暂时封住，底板施工完成以后再将管口打开用管道泵深入井点进行降水。为防止水从钢管外测渗入，钢管埋设时需在管外壁设两道止水片，止水片宽度10cm，两道止水片相隔400mm，上一道止水片距底板面400mm，降水完成以后将关口
螺丝拧紧。
详见下图。
深井井管φ70水煤气管
止水片底板
400400400压力表
水泵一般井点封闭北风井承压井点口示意图
南端头井东侧承压井设液面感应装置，若承压水头超出安全要求则进行抽水，北风井东侧一口在堵头处设置T 头，分别接压力感应装置及水泵，当压力超出安全范围时用水泵进行抽水。
北风井承压井点口示意图
承压井在围护施工阶段打设完毕，结构施工完毕后封闭。
四、工艺流程
本工程采用200型水文地质钻机，成孔采用水钻孔工艺。流程如下：
井管定位→钻孔、清孔→吊放井管→回填粗砂→安装深井降水装置→调试→预降水→施工首道支撑→随挖土进程→节节往下拆除井管（按实际情况）→降水至每层挖土面下1.0m处→继续降水至坑底1.0m →砼垫层浇捣后拆除井管、滤头→退场
五、施工方法
1、开凿深井
（1）井点布位根据降水要求、降水有效范围，并考虑避开桩位、土体加固区，以有利于土方施工、有利于拆除为原则，实际施工井位可现场协调。
（2）井管安装：首先用钻机成孔，成孔孔径深度达到设计要求深度后，用高压水冲井，然后将深井管吊入孔中，并使井管下口悬挂于井底上0.5m，稍加固定，沿钢管外围四周均匀地投入粗黄沙，并使所填黄沙至自然地面标高下1.5m处，排除积水，投入粘土封口，以防漏气。
（3）深井降水效果好坏，关键是要抓好成孔、清孔、填沙、密封等四个环节，同时滤水的黄沙必须使用深井粗沙、小细石砂或瓜子片。
成孔、下管、回填、洗井应连续进行，不可中断。
（4）成井和下管应保证钻井深度到位。
2、安装深井水泵、真空泵：
（1）安装前须检查电机和泵体，确保完好无误后方可安装；
（2）施工过程中必须保证各连接部位密封可靠不漏气；
（3）真空泵进出水、进出气调节好，保证正常运转；
（4）吸水机组合全部安装完毕，检查无误后，可通过调试，有不正常现象必须及时排除。中国工程监理人才网https://www.doczj.com/doc/5b18681749.html,/
（5）在基坑开挖过程中，为了确保围护结构、临近建筑及地下管线的安全，根据要求，降水施工也要配合有关部门加强结构监测和环境监测，以确保安全。
3、安装管路系统：
（1）根据挖土施工特点，所有深井均随挖土进程一节节往下拆，排水管路则从地下室顶板的预留孔引出，在基坑边缘汇入总管，并将水排入下水道（清水）。设在每口井内的单向阀门可确保抽上地面的水不会回流至井内。
（2）管理上应装有相应的仪表及闸阀，以便于控制和观测。气管连接处必须注意密封，防止漏气。
4、降水管理
（1）根据水位观测情况，控制降水井排水时间和时间间隔，控制真空泵抽吸力度。
开始预降水时不需加真空，待每口井的单次出水量低于0.3m3时再加真空，真空度一般控制在0.03—0.08mpa4之间，先期以小为好，后可逐渐增大。
（2）安排专业人员日夜值班，进行排水降水控制操作、水位观测和数据记录。每天汇总报送总包一份。
（3）如在降水过程中，发现抽出的水质混浊，则采用洗井方式以保证水质较清。对井点管沉设后的渗水性能，则通过出水量统计来检查。
基坑出水量统计方法有二：
一用大口径自来水表；二可根据深井水泵额定流量（m3/h）来统计。我们根据历次降水工程实践，发现自来水表（清水表）对于含有些微泥砂的地下水无能为力。主要是深井泵启动之瞬间，会有些微沉淀于井底的泥砂被汲入泵内，泥砂随水流出后，很快会在自来水表内淤积，使水表的转动部分逐渐失去功能，时常不转，使统计的误差加大。
而根据深井水泵的额定流量（m3/h）统计，用秒表计时，简易可靠，误差小，较为可行。
本工程采用上海电机集团公司所产之QX6-25-1.1型人民牌潜水电泵，为名牌产品，额定流量为6m3/h，即每分钟为0.1m3，我们根据出水时间统计出水量。
（3）在基坑开挖过程中，须密切注意真空效果，做好密封工作；
（4）若发现基坑情况异常如当坑外水位下降值超标后，我司即采用立即停止降水的措施，以防止坑外地表沉降。
5、拆除井管
在坑底砼垫层浇捣前后，根据降水实际效果，征得总包方同意，即可拆除降水井和输水管路。
六、深井降水技术措施
1、为配合挖土施工，成孔先后顺序按挖土施工要求进行（先挖处先打）。
2、各孔定位可根据现场需要作适当调整。
3、成孔要垂直，成孔深度要按编号测量后记录在案并交技术部门。特别是对清孔后
的孔深度尺寸要进行复测记录，以确保深井泵安装深度。
4、清孔的基本要求：
在成孔深度到位后，必须以压力清水自孔底部开始反冲，以清除成孔时的泥浆，直到孔内泥浆全部排出（抽出），孔内水质略有混蚀（手感无明显泥沙残质）方可。如有塌孔，则需继续反冲清孔，直至严格达标。（r=1.05-1.1g/cm3）
5、灌深井砂，必须在深井泵安装落井就位后的同时立即进行，深井管必须严格置于
孔的中心位，灌砂时要求在孔的中心线两侧同时灌入，以防单面灌入造成深井管底部偏心移位，影响砂层厚度及降水效果。
6、灌砂至自然地面标高下1.5m处时，即在孔内填入粘土夯实，以封闭井口。
7、南端头井东侧承压井设液面感应装置，当承压水头超出超出警戒线（地面下11m）
开始抽水，当水头低于安全线（地面下12m）时停止抽水，北风井东侧一口在堵头处设置T头，分别接压力感应装置及水泵，当压力超出警戒线（0.22kg/cm2）时用水泵进行抽水，低于安全线（0.05kg/cm2）停止抽水。
8、为确保预降水的时间，各降水深井成孔后务必连续作业以供深井设备及时安装之
用。
9、为利于降水设备的安装，成孔清孔时的泥浆应及时清理或外运，以确保井周围场
地的操作使用。
水位用测绳测量水位，观测频率将根据现场施工情况、井出水量及周围环境的监测情况进行调整，一般为1次/天/井，但可根据出水量以及周围的监测情况调整监测频率。
在具体的实施中，根据施工的具体情况或经设计、监理、施工单位的协商，也可适当调整观测频率。
对观测数据每天进行分析统计，进行及时处理。当次报表数据及累计变化规律后向业主、监理提交正式报告。
9、为保证设备的正常运转，我司对潜水泵和真空设备已考虑了应有的备用量。
七、深井降水安全措施
1、必须树立安全第一的思想，严格遵守建筑安装施工企业的有关各项安全生产规定
及操作规程。
2、严格按深基础深井降水的施工组织设计进行施工，所有施工人员必须按规定持证
上岗，集中思想，精心操作。
3、所有现场施工人员必须遵守现场施工的安全纪律。
4、所有参与深井降水施工的人员（含钻孔、深井装拆、设备运转操作），严禁酒后
开机或操作。
5、钻孔、清孔的协作单位必须签订安全生产协议书，进场的施工人员必须同样严格
按以上要求进行运作及施工、操作。
6、成孔、清孔后的深井施工必须从速，要求在半小时内进行深井管的安装及清砂、
填土作业，不得留深孔于场地。确因特殊外因要延时安装深井，则必须立即将井口设标围护，以防人、物坠入。
7、在土方开挖后的基坑内维护深井，应注意在挖机行程外以免碰伤。
8、在基坑内装拆深井设备时，应注意周围土体，以防发生局部坍塌伤人事故。
9、降水后期深井管需登高检修或拆卸时，登高支架上部必须与井管临时捆扎牢固，
以防侧向倾斜。
10、钻机、真空泵等设备发生故障时，必须停机检查、修理。
11、施工前必须指定专人负责安全生产，并对所有参与本降水施工的人员进行安全
教育和安全交底，所有参与人员应签名在案。
12、特别是土方开挖时，挖土方要严格保护各深井设备及管线，对深井管处的挖土
要考虑到土压力及挖土的均匀性，必要时派专人在深井管周围挖土作业时专门进行监护。
13、为保持和巩固已有的降水效果，宜派专人对土方开挖后的基坑作好明排水工作，
以防雨后及明水的回灌渗入。
14、为确保挖土作业时土壤的更大摩擦角及更低的土壤含水率，一般不宜采用停机
及拆除深井的做法，最好应连续降水至挖土结束。
15、如在降水过程中发现基坑围护有明显渗漏，危及周边的情况，必须控制降水，
确保安全。
八、深井降水井点布置平面图
深井A：共1口-----
孔底标高-44.5米（孔深约48.4米），施工阶段同时降低地下潜水和承压水；
深井B：共1口-----
孔底标高-44.5米（孔深约48.4米），施工阶段仅用于降低地下承压水；（同时兼作承压水的观测井）
深井C：共4口-----
孔底标高-23.5米（孔深约27.4米），施工阶段仅用于降低地下潜水；
深井E：共2口-----
孔底标高-14.0米（孔深约18米），施工阶段仅用于降低地下潜水。
具体详见后页附图。
