某方形不锈钢保温水箱详细设计图(dwg格式)

拼装式矩形不锈钢水箱的结构计算拼装式矩形不锈钢水箱，此类水箱采用了具有优良抗腐蚀性能的食品级的不锈钢材料，具有强度高，重量轻，容量任意组合，现场组装，外形美观，不锈蚀，清洁卫生等优点。

根据正常的使用情况，拼装式矩形不锈钢水箱的结构设计分析方法与计算。

1外力基准对于设计设置在建筑物内部及屋顶上、容积在500m3以内、水深4m以内的矩形水箱时，其所受外力由以下部分组成:a. 由水箱内盛装水产生的静水压力，作为长期载荷来处理。

静压力由下式计算:ps= 0.01y式中 p s —静水压， MPa；y—水面高度， m。

水箱的最高水位是从水箱底部到溢流孔的高度。

b. 由水箱自重产生的固定载荷G，作为长期载荷来处理。

c. 由水箱顶部载人的重量产生的集中载荷P，作为短期载荷处理。

2结构模型拼装式矩形不锈钢水箱的结构如图1 所示。

箱体是用一定数量的单元体(1m×1m， 1m ×0.5m，0.5m×0.5m) 现场拼装而成，每块单元体的周边带有30mm 的折边，每块单元体上冲有一定深度的球冠(1m×1m的单元体上冲有深度为60mm，半径R=1084mm 的球冠) ，四周还冲有深度10mm、半径为10mm 向内翻的加强筋。

水箱整体固定在用槽钢制成的钢架上，安放在水泥地坪口上，水箱内部在长宽高3方向上用拉筋固定以增强水箱强度和刚度。

图1 矩形水箱结构模型L ——水箱长度； B ——水箱宽度；H ——水箱高度； h ——水位高度3结构分析和计算3.1箱体侧部应力及变形的分析与计算箱体在水箱自重及静水压力作用下，受到压缩应力、弯曲应力以及剪应力，该应力值在箱体与箱底连接处最大。

经理论推导分析可知，由自重产生最大压缩应力σm，max由下式计算:σm，max=-[t r LBγm/2(L+B)t+Hγm]式中γm——材料的密度；tr——箱顶厚度；t ——箱体厚度；L ——水箱长度；B ——水箱宽度；H ——水箱高度。

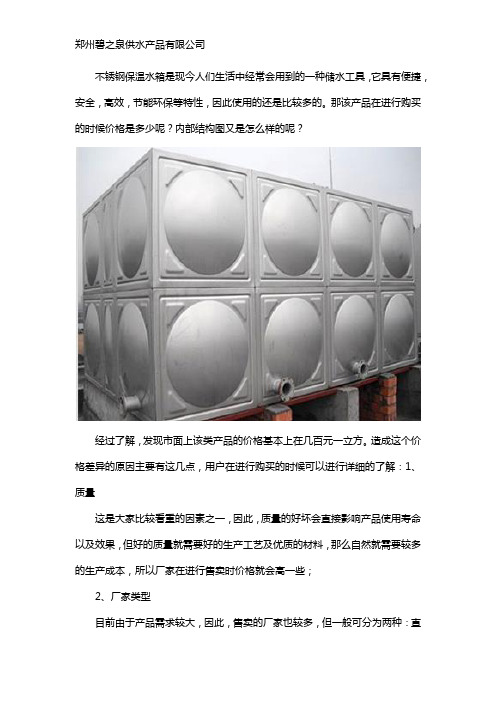

不锈钢保温水箱是现今人们生活中经常会用到的一种储水工具，它具有便捷，安全，高效，节能环保等特性，因此使用的还是比较多的。

那该产品在进行购买的时候价格是多少呢？内部结构图又是怎么样的呢？
经过了解，发现市面上该类产品的价格基本上在几百元一立方。

造成这个价格差异的原因主要有这几点，用户在进行购买的时候可以进行详细的了解：1、质量
这是大家比较看重的因素之一，因此，质量的好坏会直接影响产品使用寿命以及效果，但好的质量就需要好的生产工艺及优质的材料，那么自然就需要较多的生产成本，所以厂家在进行售卖时价格就会高一些；
2、厂家类型
目前由于产品需求较大，因此，售卖的厂家也较多，但一般可分为两种：直
销以及代销，前者是自己加工自己销售，中间不存在差价，这种类型的厂家所生产的产品，其价格接近于出厂价，而后者主要是采购别人的产品来进行销售，中间存在差价的问题，所以价格自然不同。

至于产品的内容结构图，是这样的：
所以以上的价格只是一个大概的报价，想知道具体的产品价格，可咨询郑州碧之泉供水设备有限公司进行了解。

公司拥有雄厚的技术实力，一批给热排水、环保及相关专业的高、中级技术人员和专业素质较高的安装调试及售后服务队伍以确保产品质量之精良，安装之到位，值得大家选择。

保温水箱的制作工艺说明:这种制作工艺适合保温外板是不锈钢材质的，而不适合彩钢瓦保温外板。

制作工艺如下：以2000×2000×2000的保温水箱为例， 1、先把一定尺寸的保温外板底面平板做好，保温外板底面平板的尺寸为2000×2000，把底面平板焊接好后，平铺到条形基础上，把5#槽钢做成如图所示2、把做好的槽钢底座放到保温外板地面平板上，用固定钳固定好，然后点焊在一起，焊点均匀。

3、底座保温发泡：准备一块平板，材质不限。

称一定量的发泡剂，把发泡剂勾兑好后立刻搅拌均匀，逐个倒在槽钢的每个小空格内，用准备好的平板盖到倒入有发泡剂的槽钢上，以防发泡剂冒出。

注意：发出的泡要饱满、密实。

发泡密度在35～40Kg/m 34、水箱的内胆制作：1）、把水箱内胆的底板焊接好后，平铺到已经发泡好的槽钢底座上，对齐后点焊在一起。

2）、把已制作好的内胆模板按照水箱制作步骤焊接好。

注意：侧1板与底板焊接时应注意温度，不要使局部温度过高，以防保温层受热燃烧。

3）、焊接好的水箱内胆，外观应做到横平竖直，且板间距离最小化。

即上图中红色表示区域最小化。

还应满足水箱的制作技术要求：水箱焊接完毕后各坚固件不得有松动，各连接件不得有漏焊、不得有漏件现象。

水箱焊缝要饱满，水箱外层焊接表面要光滑、美观、无夹渣、无焊瘤、无气孔、无裂痕，焊接口不能有凹裂、分离现象，不得有割手现象。

水箱内胆焊缝需进行抛光处理。

同时应达到下表1所规定的焊接要求。

表1 外观要求水箱的平底板应保持平整，变形度满足表2要求。

表2 尺寸允许公差水箱顶部及人孔都必须满焊。

水箱的连接口都必须良好的焊接，同时尽量保持垂直，至少倾斜度不大于1°。

对于外形尺寸允许公差应满足表2的要求。

水箱注满水，不得有渗、漏水现象，不应有明显的变形现象，按照钢制焊接常压容器有关满水实验条款进行。

水箱竖立时应保持垂直，垂直度应满足表2的要求。

水箱的实际装水量应不小于公称容积。

不锈钢水箱的分类与组成结构产品用途很多，其中包括各形状的产品，来满足市场需求，下面简单介绍一下不锈钢水箱的形状分类与结构组成，方便大家对水箱有一个深的理解，从而正确的选购到合适自己的水箱产品。

1、方形不锈钢水箱：常见的组合式不锈钢水箱，按用途主要分为消防水箱、保温水箱、生活水箱，通常采用标准模块运输到现场进行焊接安装，大小规格随意定制，所以适用性强，是目前受欢迎的水箱产品。

2、异性不锈钢水箱：异性也算是方形不锈钢水箱的一种，现场考虑到安装环境有限，可以做成方形不规则的样式，来适应容量需求，一般应用的较少。

3、圆形不锈钢水箱：主要作用于家用，或者小型宾馆，酒店等，提供生活用水，厂家提前制作成品，物流运输到现场进行安装，与方形不锈钢比较，其材料较薄，使用寿命较短，但价格比较实惠，选做家用是不错的选择。

水箱底板的选择，槽钢的结构和材料的选择，这些因素对整个水箱的变形影响很大，所以从水箱的设计和安装来看，先应确保基础的稳定性和综合强度。

混凝土槽钢基础：槽钢框架的整体刚度和承载能力较差，水平和垂直槽钢间距为0.5m，连接完全焊接，以确保连接。

基础稳定，强度高。

水箱底板：一般情况下，底板采用折边板，并放置在槽钢的上侧。

由于槽钢的间距为1m，底板的边缘由于底板而受压，从而凸缘失去。

稳定状态，从而向外弯曲和变形，导致底板不平整并且水箱整体变形。

分类与组成结构我公司采用平底板，放置在0.5节距槽钢上，稳定不变形。

水箱系带：通常，不锈钢水箱的杆由不锈钢角钢制成。

不锈钢水箱的该材料杂质含量高，与水箱板的相容性差。

焊缝强度难以保证。

在使用水箱期间，请勿在水箱顶部放置其他轻型设备。

不要使用坚硬的物体来击打或绘制水箱布局和管道配件。

筑兴水箱。

组合式不锈钢水箱（甲）选用表组合式不锈钢水箱（乙）选用表02S101中的《组合式不锈钢板给水箱（甲）标准板图》及《组合式不锈钢板给水箱（甲）底架基础图》[附件六（图1—图4）］。

02S101中的《组合式不锈钢板给水箱（乙）标准板图》及《组合式不锈钢板给水箱（乙)底架基础图》[附件六(图1-图4）］。

说明：1.产品可根据需要任意组合，超大容量或超高水箱另行设计；2。

有效容积计算水位有效高H＝高－150或根据设计调整;3.水箱外形尺寸不含扶梯，人孔及出水口尺寸；4.特殊规格水箱可按平面图或现场勘测由我司专业工程师负责设计。

装配式不锈钢水箱一、不锈钢装配式水箱结构特点：不锈钢装配式水箱的箱壁、箱底、箱顶均采用定型模具压制成型的型板制作，型板材料选用食品级优质不锈钢，水箱设计内加强结构型式,水箱箱体为型板装配氩弧焊接而成，型板拼装交叉部位设计双向加强联杆。

箱体侧板与底板间设置垂直加固柱，水箱侧板四角上每层相邻型板间设置水平加强板。

加强材料同箱体材料，水箱底部设置碳钢槽钢支架。

水箱附件有检查孔，内外扶梯，工艺管口。

材料均为不锈钢，水箱工艺管口按用户提供的图样设计。

外观整洁美观.水箱设计制作检验标准水箱按92SS177《装配式给水箱》、93S178《冲压钢板给水箱》、JB/T4735《钢制常压容器卫生标准》进行设计制作检验；卫生标准必须符合GB9684《不锈钢食品容器卫生标准》、GB17219《生活饮用水输配水设备及防护材料的安全评价规范》。

水箱优点永不生锈选用进口食品级SUS304，SUS316和SUS444不锈钢板材特有的优良耐蚀性，可永久性防锈; 永不渗漏独特的结构设计全焊接现场组合,具有超卓的强度，不会出现漏水及密封不严现象；任意组合造型应用户要求,容积满足一切设计要求，安装现场无特殊要求，尤其适合于改造工程；结构科学独特的板形设计和冲压加工，科学的内部支撑构件和高强度的不锈钢材料，使水箱整体具有出类拔萃的力学强度和流畅的外型；自重较轻，主材选用1.5—3。

不锈钢方形水箱型号及性能比较德州腾嘉方形水箱常安置于地下室或者楼顶，通俗的称号为不锈钢方形水箱、不锈钢水箱，采用多块不锈钢水箱冲压板组成。

它具有自己独特的优势：不锈钢方形水箱款式新颖技术一流由单元矩形成型薄板任意拼装焊接，具有时代特征与漂亮的外观，对应配套，选择灵活。

不锈钢方形水箱安全卫生经久耐用，整个系统为封闭式，不锈钢材料表面光滑，不易附生藻类，水中沉淀物清洗冲刷。

下面我们就来看一下不锈钢方形水箱的选用参数及性能比较。

不锈钢方形水箱的选用参数表型号理论容积(m3) 实际充装容积(m3)型号理论容积(m3) 实际充装容积(m3)JT-1 1.00 0.85 JT-60 60.00 56.00 JT-1.5 1.50 1.35 JT-70 70.00 66.00 JT-2 2.00 1.7 JT-80 80.00 76.00 JT-3 3.00 2.60 JT-90 90.00 84.00 JT-4 4.00 3.60 JT-100 100.00 95.00 JT-6 6.00 5.40 JT-120 120.00 112.00 JT-8 8.00 7.20 JT-150 150.00 140.00 JT-9 9.00 8.10 JT-180 180.00 168.00 JT-10 10.00 9.20 JT-200 200.00 190.00 JT-12 12.00 10.80 JT-240 240.00 228.00 JT-15 15.00 13.80 JT-300 300.00 280.00 JT-16 16.00 14.40 JT-360 360.00 336.00 JT-18 18.00 16.20 JT-400 400.00 380.00 JT-20 20.00 18.40 JT-450 450.00 420.00 JT-22.5 22.00 20.70 JT-500 500.00 475.00 JT-24 24.00 21.60 JT-560 560.00 532.00 JT-30 30.00 27.60 JT-600 600.00 570.00 JT-36 36.00 30.60 JT-720 720.00 684.00 JT-40 40.00 36.00 JT-800 800.00 760.00 JT-45 45.00 40.50 JT-840 840.00 790.00 JT-50 50.00 45.00 JT-900 900.00 855.00 JT-55 55.00 49.50 JT-1000 1000.00 950.00注：1、具体要求按用户规格设计，按企业标准生产；2、各种非标准水箱可按设计要求制作；3、水箱的有效容积按高度H-200计算。

不锈钢水箱国家建筑标准设计图集名称及编号表
水箱系列有：不锈钢方形水箱，各种保温水箱，消防工程水箱，异形水箱等。

二次供水设备主要有无负压（管网叠压）供水设备，变频恒压供水设备。

公司各种生产和检验设备齐全，公司的技术人员具有丰富的水箱设计，制作，安装经验。

产品质量保证，绝对放心，水箱经过贵州疾病预防控制中心检验合格，并取得贵州省卫生厅颁发的涉及饮用水卫生安全产品“卫生许可证”。

普森达秉着“诚信，品质，创新，负责”的经营理念，竭诚为广大客户提供专业的产品和优质的服务。

并郑重承诺：一点一滴做服务，全心全意为客户！
贵州普森达环保科技有限公司将与时代同步，专注每一步，突破每一天；同时我们也愿与广大客户朋友：
精诚合作，携手奋进，共创美好明天！
公司厂房实照
公司厂房实照
公司厂房实照
施工现场图片
施工现场图片。

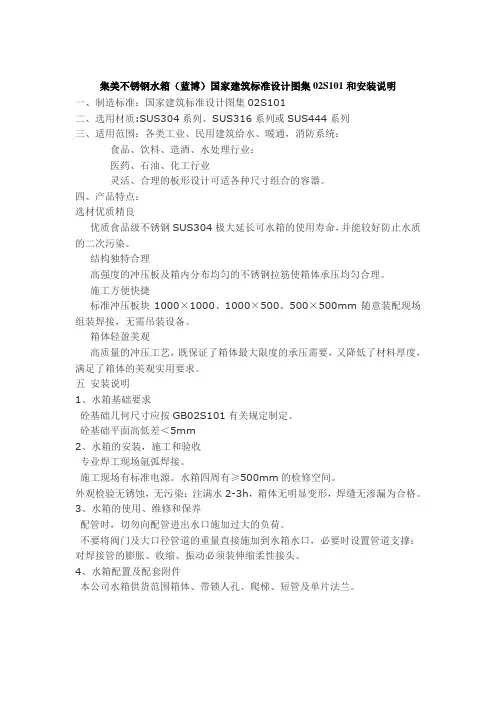

集美不锈钢水箱（蓝博）国家建筑标准设计图集02S101和安装说明
一、制造标准：国家建筑标准设计图集02S101
二、选用材质:SUS304系列、SUS316系列或SUS444系列
三、适用范围：各类工业、民用建筑给水、暖通，消防系统：
食品、饮料、造酒、水处理行业：
医药、石油、化工行业
灵活、合理的板形设计可适各种尺寸组合的容器。

四、产品特点：
选材优质精良
优质食品级不锈钢SUS304极大延长可水箱的使用寿命，并能较好防止水质的二次污染。

结构独特合理
高强度的冲压板及箱内分布均匀的不锈钢拉筋使箱体承压均匀合理。

施工方便快捷
标准冲压板块1000×1000、1000×500、500×500mm随意装配现场组装焊接，无需吊装设备。

箱体轻盈美观
高质量的冲压工艺，既保证了箱体最大限度的承压需要，又降低了材料厚度，满足了箱体的美观实用要求。

五安装说明
1、水箱基础要求
砼基础几何尺寸应按GB02S101有关规定制定。

砼基础平面高低差＜5mm
2、水箱的安装，施工和验收
专业焊工现场氩弧焊接。

施工现场有标准电源。

水箱四周有≥500mm的检修空间。

外观检验无锈蚀，无污染：注满水2-3h，箱体无明显变形，焊缝无渗漏为合格。

3、水箱的使用、维修和保养
配管时，切勿向配管进出水口施加过大的负荷。

不要将阀门及大口径管道的重量直接施加到水箱水口，必要时设置管道支撑：对焊接管的膨胀、收缩、振动必须装伸缩柔性接头。

4、水箱配置及配套附件
本公司水箱供货范围箱体、带锁人孔、爬梯、短管及单片法兰。

材料名称规格单位拼装式不锈钢保温水箱(储水箱)PX-1 1M3台拼装式不锈钢保温水箱(储水箱)PX-2 2M3台拼装式不锈钢保温水箱(储水箱)PX-5 5M3台拼装式不锈钢保温水箱(储水箱)PX-10 10M3台拼装式不锈钢保温水箱(储水箱)PX-15 15M3台拼装式不锈钢保温水箱(储水箱)PX-20 20M3台拼装式不锈钢保温水箱(储水箱)PX-30 30M3台拼装式不锈钢保温水箱(储水箱)PX-40 40M3台拼装式不锈钢保温水箱(储水箱)PX-50 50M3台拼装式不锈钢保温水箱(储水箱)PX-80 80M3台拼装式不锈钢保温水箱(储水箱)PX-100 100M3台拼装式不锈钢保温水箱(储水箱)PX-120 120M3台拼装式不锈钢保温水箱(储水箱)PX-150 150M3台拼装式不锈钢保温水箱(储水箱)PX-200 200M3台。
