光纤到户（FTTH)建设规范1适用范围本规范明确了宽带接入网络在采用PON技术进行光纤到户FTTH方式建设部署时的系统架构和建设要求。
主要对OLT设备选择及部署、OLT上联方式、ODN建设、分光比与接入距离、系统维护、网络保护、光纤连接、ONT设备及安装等内容进行了规定。
本规范适用于中国联通内部，作为规范和指导FTTH网络建设的设计、施工和验收工作的技术指导依据。
本规范与国家、行业、企业标准和规范有矛盾时应以本规范为准。
如执行本规范严格要求的条文有困难时，应提出充分理由并经主管部门审批。
2引用标准IEEE 802.3ah系列标准ITU-T G.984 系列标准YD/T 1636-2007《光纤到户（FTTH）体系结构和总体要求》YD/T 1949-2009 《接入网技术要求——吉比特的无源光网络（GPON) 》。
YD/T 1995-2009 《接入网设备测试方法吉比特的无源光网络（GPON) 》。
YD/T 1475-2006《接入网技术要求－基于以太网方式的无源光网络(EPON)》。
YD/T 1771-2008《接入网技术要求－EPON系统互通性要求》。
YD/T 1953-2009《接入网技术要求—EPON GPON系统承载多业务》。
QB/CU 049-2009《中国联通GPON设备技术规范》。
QB/CU 025-2010《中国联通EPON设备技术规范》。
QB/CU 213-2009《中国联通家庭终端远程管理系统技术规范系统要求》。
QB/CU 221-2009《中国联通家庭终端远程管理系统技术规范 HGU参数模型》。
3相关释义3.1名词释义BRAS（Broadband Remote Access Server）：宽带远程接入服务器EPON（Ethernet over Passive Optical Network）：基于以太网技术的无源光网络FE （Fast Ethernet）：快速以太网FTTH（Fiber To The Home）：光纤到户GE（Gigabit Ethernet ）：千兆比特以太网GPON（Gigabit-capable Passive Optical Networks）：吉比特无源光网络HGU（Home Gateway Unit）：家庭网关单元IAD（Integrated Access Device）：综合接入设备IP （Internet Protocol）：因特网协议MDF（Main distribution frame）：总配线架OMDF（Optical main distribution frame）：光纤总配线架ODF（Optical distribution frame）：光纤配线架ODN（Optical Distribution Network）：光分配网络OLT（Optical Line Terminal）：光线路终端ONU（Optical Network Unit）：光网络单元ONT（Optical Network terminal）：光网络终端ORL（Optical Return Loss）：光回波损耗PON（Passive Optical Network）：无源光网络POS（Passive Optical Splitter）：无源光分路器QoS（Quality of Service）：服务质量SBU（Single Bussiness Unit）：单商户单元SFU（Single Family Unit）：单住户单元SLA（Service Level Agreement）：服务等级协议SR（Service Router）：业务路由器VLAN（Virtual Local Area Network）：虚拟局域网VoIP（Voice over Internet Protocol）：基于IP协议的语音WiFi（Wireless Fidelity）：无线保真3.2单位释义km：长度单位，千米bit/s：数据单位，比特率，比特/秒Kbit/s：数据单位，千比特/秒Mbit/s：数据单位，兆比特/秒s：时间单位，秒ms：时间单位，毫秒μm：长度单位，微米dB：衰减计量单位，分贝m²：面积单位，平方米Ω：电阻单位，欧姆℃：温度单位，摄氏度V：电压单位，伏特4FTTH网络结构及系统组成1.PON综合接入网是一种构建于无源光分配网络（ODN）之上的宽带接入网络，它将以太网技术和高速光传输技术结合起来，可以实现语音、数据、视频多业务的综合接入。
光纤衰减系数计算公式光纤衰减系数是评估光纤通信质量的一个重要指标，咱们今儿就来好好唠唠这个光纤衰减系数的计算公式。
先说说啥是光纤衰减系数哈。
你就想象光纤是一条长长的管道，光信号在里面跑，跑着跑着它的强度就变弱啦，这个变弱的程度用个数字来衡量，就是光纤衰减系数。
光纤衰减系数的计算公式是：α = (Pi - Po) / (L × 10) 。
这里面的α就是光纤衰减系数，单位是 dB/km 。
Pi 是输入光功率，Po 是输出光功率，L 是光纤的长度，单位是千米。
我记得有一次，我和几个小伙伴一起做一个关于光纤通信的小实验。
我们从市场上买了一些简单的光纤材料，还有光功率计啥的。
那时候，大家都特别兴奋，感觉自己像真正的科学家一样。
我们小心翼翼地把光纤连接好，然后打开光源，开始测量输入和输出的光功率。
一开始，数据乱七八糟的，把我们急得不行。
后来才发现，原来是光纤接口没接好，有漏光的地方。
经过一番折腾，终于测到了比较靠谱的数据。
当我们把数据代入到光纤衰减系数的计算公式里，算出结果的那一刻，那种成就感，简直没法形容！咱们接着说这个公式哈。
在实际应用中，这个公式可重要了。
比如说，通信公司要铺设一条很长的光纤线路，如果不提前算好衰减系数，那信号传到目的地的时候可能都变得模糊不清，没法用啦。
而且，不同类型的光纤，衰减系数也不一样。
就像有的孩子跑得快，有的孩子跑得慢一样。
多模光纤和单模光纤的衰减系数就有差别。
还有哦，环境因素也会影响光纤衰减系数。
温度啦，湿度啦，甚至是周围有没有电磁干扰，都可能让光信号在光纤里的传输变得不稳定。
所以啊，搞清楚光纤衰减系数的计算公式，对于保证光纤通信的质量，那可是至关重要的。
咱们可不能小瞧了这个小小的公式，它背后藏着的可是让我们能顺畅通信的大秘密呢！总之，光纤衰减系数的计算公式虽然看起来简单，但要真正理解和运用好它，还需要我们不断地学习和实践。
希望大家以后在遇到和光纤通信相关的问题时，都能想起这个重要的公式，用它来解决问题，让我们的通信世界更加畅通无阻！。
FTTH宽带装维手册一、FTTH及PON基础知识二、FTTH线路要求及传输指标三、FTTH装维标准一、FTTH及PON基础知识1.1 PON系统基本原理PON（无源光网络）是指OLT（光线路终端）和ONU（光网络单元）之间的ODN （光分配网络）全部采用无源设备的光接入网络.PON是一种点对多点（P2MP）的光接入系统，它能够节省光纤资源、ODN无需供电、用户接入方便和支持多业务接入，是运营商目前大力推行的宽带光纤接入技术，主要有EPON和GPON两种技术。
PON系统采用WDM（密集波分复用）技术，实现单纤双向传输。
为了分离同一根光纤上多个用户的来去方向的信号，采用以下两种复用技术：●下行数据流采用广播技术；●上行数据流采用TDMA技术。
●每PON口可以实现最大上行1.25G，下行2.5G传输速度1.1.1 PON典型网络结构PON系统主要由OLT、ODN和ONU三部分组成，其中ODN不包含有源设备，OLT至ONU之间通过光分路器连接形成P2MP（点到多点）的结构1.1.2 PON系统传输方式上行方向为TDMA方式各ONU上行数据分时发送，各ONU的发送时间与长度由OLT集中控制下行方向为广播方式下行数据广播发送，每个ONU根据下行数据的标识信息接收属于自己的数据，丢弃其他用户的数据1.2 PON系统组成PON系统的基本组成有：●局端的光线路终端（OLT）设备●ODN，指用于连接局端OLT设备和远端ONU设备之间的光分配网络，ODN 只包含无源器件或设施●光网络单元（ONU/ONT）。
1.2.1 OLT设备介绍OLT是PON的核心功能模块，OLT在物理上一般以机架的形式呈现。
机架式OLT （大型）采用插板式结构，功能复杂、容量大，实现难度高。
包括如下板卡: ●接口板（或者称为线卡）●主交换板●主控板（主控和主交换板可能合在一个板卡）●上联板（GE/10GE）盒式OLT（小型）：1U高一体化小设备：2－4个PON口，1－2个上联GE口.功能简单，容量小，实现容易1.2.2 ONU设备介绍ONU位于用户终端和ODN之间，提供用户接口和多业务接入，ONU上联口（PON 口）为光口，用户侧接口有：●以太网接口（FE GE）●POTS接口（RJ11）●E1接口●CATV接口ONU设备框图如图所示，其中PON接口模块是核心部分，语音处理模块以VoIP 的方式提供语音业务，CPU负责整个ONU的控制和管理（包括与OLT及网管的通信）。

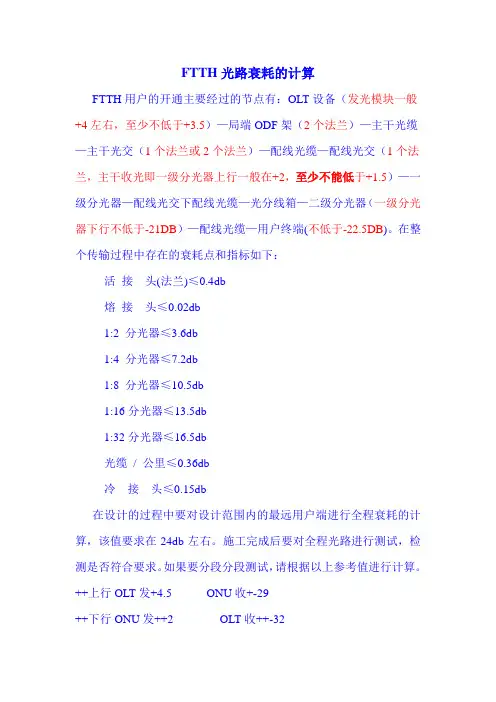

FTTH光路衰耗的计算
FTTH用户的开通主要经过的节点有：OLT设备（发光模块一般+4左右，至少不低于+3.5）—局端ODF架（2个法兰）—主干光缆—主干光交（1个法兰或2个法兰）—配线光缆—配线光交（1个法兰，主干收光即一级分光器上行一般在+2，至少不能低于+1.5）—一级分光器—配线光交下配线光缆—光分线箱—二级分光器（一级分光器下行不低于-21DB）—配线光缆—用户终端(不低于-22.5DB)。
在整个传输过程中存在的衰耗点和指标如下：
活接头(法兰)≤0.4db
熔接头≤0.02db
1:2 分光器≤3.6db
1:4 分光器≤7.2db
1:8 分光器≤10.5db
1:16分光器≤13.5db
1:32分光器≤16.5db
光缆/ 公里≤0.36db
冷接头≤0.15db
在设计的过程中要对设计范围内的最远用户端进行全程衰耗的计算，该值要求在24db左右。
施工完成后要对全程光路进行测试，检测是否符合要求。
如果要分段分段测试，请根据以上参考值进行计算。
++上行OLT发+4.5 ONU收+-29
++下行ONU发++2 OLT收++-32
+上行OLT发+3 ONU收+-26.5 +下行ONU发O OLT收-30。

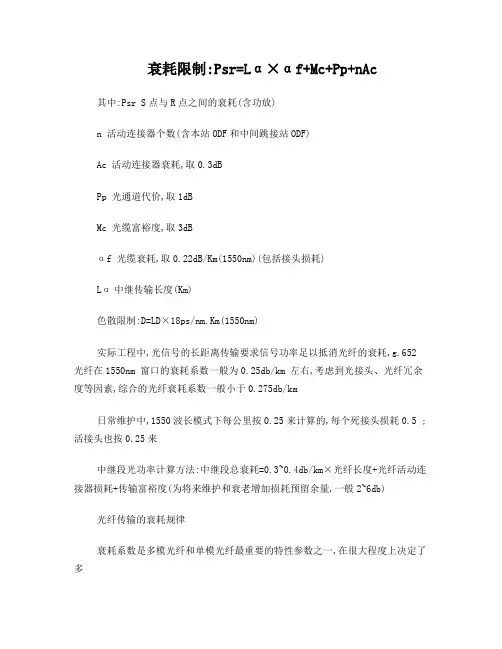

衰耗限制:Psr=Lα×αf+Mc+Pp+nAc其中:Psr S点与R点之间的衰耗(含功放)n 活动连接器个数(含本站ODF和中间跳接站ODF)Ac 活动连接器衰耗,取0.3dBPp 光通道代价,取1dBMc 光缆富裕度,取3dBαf 光缆衰耗,取0.22dB/Km(1550nm)(包括接头损耗)Lα中继传输长度(Km)色散限制:D=LD×18ps/nm.Km(1550nm)实际工程中,光信号的长距离传输要求信号功率足以抵消光纤的衰耗,g.652 光纤在1550nm 窗口的衰耗系数一般为0.25db/km 左右,考虑到光接头、光纤冗余度等因素,综合的光纤衰耗系数一般小于0.275db/km日常维护中,1550波长模式下每公里按0.25来计算的,每个死接头损耗0.5 ;活接头也按0.25来中继段光功率计算方法:中继段总衰耗=0.3~0.4db/km×光纤长度+光纤活动连接器损耗+传输富裕度(为将来维护和衰老增加损耗预留余量,一般2~6db)光纤传输的衰耗规律衰耗系数是多模光纤和单模光纤最重要的特性参数之一,在很大程度上决定了多模和单模光纤通信的中继距离。
衰耗系数的定义为:每公里光纤对光信号功率的衰减值。
其表达式为:a= 10 lg pi/po 单位为db/km其中:pi 为输入光功率值(w 瓦特)po 为输出光功率值(w 瓦特)假如某光纤的衰耗系数为a=3db/km,则意味着经过一公里光纤传输pi/po= 10 0.3= 2后,其光信号功率值减小了一半。
长度为l 公里的光纤总的衰耗值为a=al 。
对于单模光纤,按照0.18db/km 的衰耗。
对于一个光信号,若经过edfa 放大后输出功率为+5dbm ,其接收端的接收灵敏度若为-28dbm ,则放大增益为33db ,除以衰耗系数,除数距离为33/0.18=183公里,考虑老化等裕度,可传输120km 以上。
使光纤产生衰耗的原因很多,主要有:吸收衰耗,包括杂质吸收和本征吸收;散射衰耗,包括线性散射、非线性散射和结构不完整散射等;其它衰耗,包括微弯曲衰耗等。

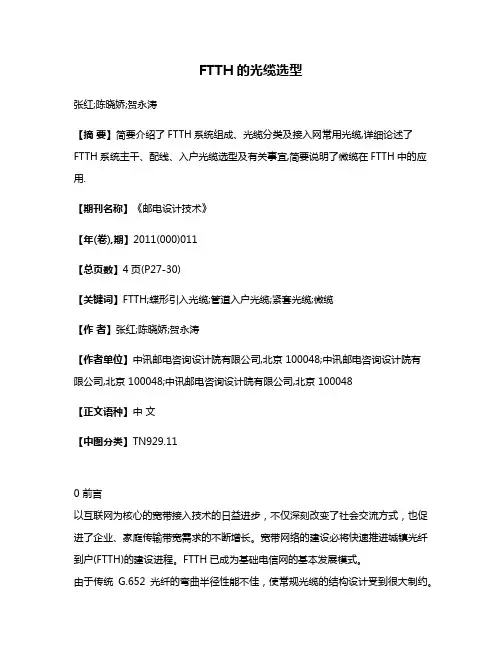

FTTH的光缆选型张红;陈晓娇;贺永涛【摘要】简要介绍了FTTH系统组成、光缆分类及接入网常用光缆,详细论述了FTTH系统主干、配线、入户光缆选型及有关事宜,简要说明了微缆在FTTH中的应用.【期刊名称】《邮电设计技术》【年(卷),期】2011(000)011【总页数】4页(P27-30)【关键词】FTTH;蝶形引入光缆;管道入户光缆;紧套光缆;微缆【作者】张红;陈晓娇;贺永涛【作者单位】中讯邮电咨询设计院有限公司,北京 100048;中讯邮电咨询设计院有限公司,北京 100048;中讯邮电咨询设计院有限公司,北京 100048【正文语种】中文【中图分类】TN929.110 前言以互联网为核心的宽带接入技术的日益进步，不仅深刻改变了社会交流方式，也促进了企业、家庭传输带宽需求的不断增长。
宽带网络的建设必将快速推进城镇光纤到户(FTTH)的建设进程。
FTTH已成为基础电信网的基本发展模式。
由于传统G.652光纤的弯曲半径性能不佳，使常规光缆的结构设计受到很大制约。
当其应用于FTTH模式并在楼内、室内、通道内等狭窄空间布放时，不仅施工难度大，建设及维护成本也相对较高。
随着G.657光纤的出现，加上以特种涂层为标志的先进小直径光纤涂覆技术，使小弯曲半径的小型化光缆也可提供优质的传输性能，从而在FTTH系统中得到了广泛应用。
1 FTTH技术简介FTTH是指仅利用光纤媒质连接通信局端和家庭住宅的接入方式，其中引入光纤由单个家庭住宅独享。
FTTH系统主要由光线路终端(OLT)、光分配网络(ODN)和光网络单元(ONU)组成(见图 1)。
OLT 主要提供网络侧与本地交换机间的接口，并经过1个或多个分配点与用户侧的ONU进行通信；ODN是OLT与ONU间的光线路子系统，为OLT 与ONU提供光通道，由无源光器件(如光纤/光缆、光连接器、光分路器等)组成；ONU主要提供用户侧与用户端设备间接口并与OLT进行通信。
FTTH的光缆选用及光功率预算（2011-2-25）热★★★
FTTH(Fiber To The Home，光纤到户)建设已经成为光网络建设的重点，是所有从事光通信工作者的梦想，即使在2008年各国遭受金融危机时，仍然把FTTH建设放在头等位置，把发展宽带作为拉动经济发展的重要措施。
亚洲是全球FTTH 发展最快的地区，日本和韩国以国家战略推动光纤宽带发展，取得骄人业绩。
我国在2008 年FTTH快速发展的基础上，2009 年各电信运营商继续推行“光进铜退”的战略，加大了FTTH的投入，是全球FTTH 用户数增长最快的国家。
2010年6月30号，随着国务院办公厅发出《关于印发第一批三网融合试点地区(城市)名单的通知》，标志着我国三网融合试点工作的正式启动，FTTH建设必将在市场带动下快速发展。
本文基于FTTH良好的发展势态，重点介绍了FTTH中接入网的应用模式、ODN光链路的设计和注意点、常用光缆类型和光纤的选用。
一、FTTH中接入网的应用模式
FTTH系统的基本组成包括FTTH光线路终端(OLT)、光分配网(ODN)、FTTH光网络单元(ONU)三大部分组成。
在光纤接入网中，ONU的位置具有很大的灵活性，安装ONU在接入网中所处位置的不同，可以将光纤接入网划分为光纤到路边(FTTC)、光纤到大楼(FTTB)、光纤到办公室(FTTO)、光纤到户(FTTH)等模式。
1. 光纤到路边
在FTTC结构中，光网络单元设置在路边的机柜或电线杆上的分线盒处(或交接箱处)。
此时从光网络单元到各个用户之间的部分仍为双绞线铜缆。
如果传送宽带图像业务的数据，则这一部分就需要同轴电缆或xDSL。
2. 光纤到大楼
FTTB将ONU直接放到楼内(通常为居民住宅公寓或小企业事业单位办公室)，再经多对双绞线或五类线将业务分送到各个用户。
FTTB是一种点到多点的结构。
FTTB的光纤化程度比FTTC更进一步，光纤已敷设到楼，因而更适于高密度用户区，也更接近于长远发展目标，应用较广泛，特别是那些新建工业网和居民楼等应用场合。
3. 光纤到办公室和光纤到户
在原来的FTTC结构中，如果将设置在路边的ONU移到用户家中即为FTTH结构。
如果将ONU放在大企事业用户大楼终端设备处并能提供一定范围的灵活业务，则构成所谓的光纤到办公室。
考虑FTTO也是一种纯光纤连接网络，因而可以归入与FTTH一类的结构。
但FTTO主要用于大企事业用户，业务量需求大，结构上可以适用于点对点或环形结构。
而FTTH用于居民住宅用户，业务量需求较小，因而经济的结构必须是点到多点方式。
二、OND光链路的设计和注意点
FTTH系统中ODN的光链路损耗包括了从S/R参考点和R/S参考点之间的光损耗，以dB计算。
包括光纤、光分路器、光活动连接器和光纤熔接接头所引入的衰减总和。
光链路的损耗计算公式如下：
ODN光链路损耗=光纤损耗+光分路器插入损耗+光活动连接器损耗+光纤熔接损耗
计算时相关参数取值如下：
根据损耗最坏计算法，光纤损耗通常按照1310nm处衰减计算，在ODN光链路设计时，通常按0.40dB/km计算。
2. 光分路器插入损耗
光分路器的插入损耗是指每一路输出相对于输入光损失的dB数。
3. 光活动连接器插入损耗通常按0.5dB选取。
4. 光纤熔接接头衰减取定
分立式光缆光纤接头衰减取双向平均值为：0.08dB/每个接头;
带状光缆光纤接头衰减取双向平均值为：0.2dB/每个接头;
5. 冷接连接器
光纤冷接子，又称为机械式光纤接续子，是基于机械接续技术的免研磨现场组装活动连接器。
适用于楼道高处、狭小空间内，照明不足、现场取电不方便等场合，双向平均值取0.15dB/个接头。
无源光网络设计时，通常需留出一定的线路维护余量(Mc)。
线路维护余量的选取一般如下：
当传输距离≤5公里时，线路维护余量不小于1 dB;
当传输距离≤10公里时，线路维护余量不小于2 dB;
当传输距离>10公里时，线路维护余量不小于3 dB。
假设选用的PON系统中其ODN光链路通道允许最大插入损耗24dB，如图2，假设使用的光分路器为1:16，其中PON系统中光纤接头损耗如表2。
通过计算可以知道允许线路损耗和线路维护余量之和为7.55dB，线路损耗计算按0.40dB/km，则该PON系统允许最大传输距离为11.3km。
接头点ABCDE
活动接头数量11101
熔接接头数量22100
冷接子数量00010
损耗0.660.660.580.150.5
上述是比较理想环境下的ODN光链路损耗计算，实际系统应用中还存在不同种类光纤的对接损耗和弯曲损耗等，将使PON系统传输距离比上述数值还要短些。
另外，我们从光纤损耗、光分路器插入损耗、光活动连接器损耗、光纤熔接损耗各数值可以看出，光分路器插入损耗和光活动连接器损耗较大，为保证系统足够的传输距离，我们在系统设计时还需注意
1. 灵活运用不同分光比的光分路器，大分光比光分路器可以减少光纤的使用量，减少光缆线路的造价，但大分光比的光分路器应用会大大缩短传输距，会增加设备安装机房的数量而引起综合成本大大提高，因此分光比的选择应考虑当地环境灵活应用，通常距离较近的区域采用大分光比的光分路器。
2. 尽量减少活动连接器的数量，少使用一个活动连接器，相当于传输距离增加1km多，光缆线路设计采用交接时，宜采用一级交接，不应层层设置交接箱，因充分利用光缆分支接头盒的作用。
三、FTTH建设中常用光缆类型
根据光缆在FTTH网络系统中的位置不同可分为馈线光缆、配线光缆和入户光缆，如图3，考虑其应用场合，则归纳如下：
²馈线光缆——室外光缆
²配线光缆——室外光缆、室内外光缆和室内光缆均有可能
²入户光缆——室内光缆
1. 室外光缆
目前市场上的室外光缆，除了传统的普通层绞式和中心管分立式光纤光缆或光纤带光缆外，还可根据应用场合使用特殊的光缆，如：路面微槽光缆、排水管道光缆、气送微缆和小8字光缆等。
路面微槽光缆排水管道光缆气送微缆小8字光缆
2. 室内外光缆
室内外光缆是专门为光纤从室外到室内直接转用的光缆，将会越来越多的在FTTH配线光缆中应用，该类光缆主要有松套光缆、紧套光缆和蝶形引入光缆等型式，因为其应用场合包括室内和室外，所以既要能满足室外高低温变化和防
水的要求，又能满足室内阻燃的要求。
松套光缆紧套光缆管道蝶形引入光缆自承式蝶形引入光缆
3. 室内光缆
室内光缆品种较多，目前应用最广的还是传统结构型式的单芯、双芯、多芯配线光缆、分支光缆和蝶
型光缆等。
双芯配线光缆多芯配线光缆分支微缆蝶形光缆
四、FTTH建设中光纤类型的选用问题
根据YD/T1636-2007《光纤到户(FTTH)体系结构和总体要求》，上行信号用波长范围1260～1360nm，
下行信号用波长范围1480～1500nm，适合该窗口通道光纤通常选用G.652和G.657光纤。
在FTTH建设中，
部分光缆是在建筑物内部敷设的，特别是在户内布放。
在施工时既要考虑不影响光缆的光学特性，又要考虑施工方便和装潢美观，而G652光纤在弯曲半径30mm以上才具有较好的衰减特性，因此，目前FTTH
建设中入户光缆通常使用弯曲不敏感型G.657光纤，使弯曲半径达到甚至小于15mm。
由于采用了弯曲不敏感型G657光纤，它的模场直径比常规G.652光纤要小很多，所以在光纤连接时，一定要采用熔接方式，不能采用冷连接。
同时要注意，这两种光纤之间的熔接和同种光纤之间的熔接有很大的区别，必须仔细摸索其中的熔接工艺，才能取得较好的熔接效果。
五、总结
在FTTH建设中涉及的问题较多，只有在实践中慢慢总结，综合考虑用户类型、线路状况等，使FTTH 建设具有较好的经济和技术效益，进而推动我国FTTH的大发展。
