16G101图集钢筋工程常见问题22

精品课件
9
2 对于钢筋的弯折锚固，其平直段长度均需 满足相应要求。对于因支座长度限制而造成 无法满足弯折前平直段长度的情况，有些人 认为可以将平直段减短些，弯折段加长些， 总的长度满足锚固长度la或抗震锚固长度lae 就可以了，这种做法是不合适的。
弯折锚固要求弯钩之前必须有一定的平直段 锚固长度，是为了控制锚固钢筋的滑移，使 构件不至于发生较宽的裂缝和较大的变形。
16G101-1第84页
精品课件
7
3）平直段长度≥0.35lab，弯折段长度15d ，要求平直段宜伸至支座尽端；用于梁、 板简支端上部钢筋的锚固。
4）框架顶层中柱顶纵向受力钢筋从梁底算 起 平 直 段 长 度 ≥0.5labe ， 弯 折 段 长 度 12d ，要求竖直段伸至柱顶。
精品课件
8
16G101-1第68页
需避开梁端、柱端箍筋加密区范围，如必须在
该区域连接，则应采用机械连接或焊接。
2 在同一跨度或同一层高内的同一受力钢筋上
宜少设连接接头，不宜设置2个或2个以上接头
。
精品课件
17
4 梁、柱类构件的纵向受力钢筋采用绑扎搭 接时，应采取必要的构造措施，在纵向受力 钢筋搭接长度范围内应配置横向构造钢筋。 （见第1.11条）
精品课件
20
JGJ107-2016《钢筋机械连接技术规程》 4.0.3 位于同一连接区段内的钢筋机械连接
接头的面积百分率应符合下列规定： 2 接头宜避开有抗震设防要求的框架的梁端
、柱端箍筋加密区；当无法避开时，应采用 Ⅱ级接头或I级接头，且接头面积百分率不 应大于50%。
精品课件
21
钢筋机械连接接头工艺检验指标不全。 （检查表2.钢筋及钢筋焊接、机械连接材料

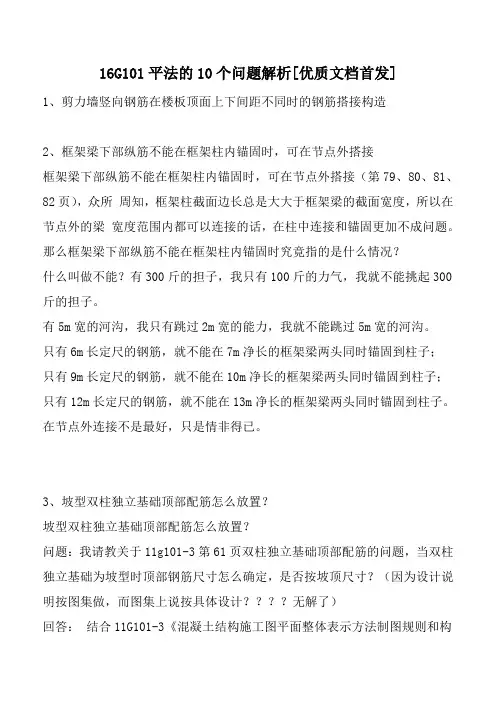

16G101平法的10个问题解析[优质文档首发]1、剪力墙竖向钢筋在楼板顶面上下间距不同时的钢筋搭接构造2、框架梁下部纵筋不能在框架柱内锚固时，可在节点外搭接框架梁下部纵筋不能在框架柱内锚固时，可在节点外搭接（第79、80、81、82页），众所周知，框架柱截面边长总是大大于框架梁的截面宽度，所以在节点外的梁宽度范围内都可以连接的话，在柱中连接和锚固更加不成问题。

那么框架梁下部纵筋不能在框架柱内锚固时究竟指的是什么情况？什么叫做不能？有300斤的担子，我只有100斤的力气，我就不能挑起300斤的担子。

有5m宽的河沟，我只有跳过2m宽的能力，我就不能跳过5m宽的河沟。

只有6m长定尺的钢筋，就不能在7m净长的框架梁两头同时锚固到柱子；只有9m长定尺的钢筋，就不能在10m净长的框架梁两头同时锚固到柱子；只有12m长定尺的钢筋，就不能在13m净长的框架梁两头同时锚固到柱子。

在节点外连接不是最好，只是情非得已。

3、坡型双柱独立基础顶部配筋怎么放置？坡型双柱独立基础顶部配筋怎么放置？问题：我请教关于11g101-3第61页双柱独立基础顶部配筋的问题，当双柱独立基础为坡型时顶部钢筋尺寸怎么确定，是否按坡顶尺寸？（因为设计说明按图集做，而图集上说按具体设计？？？？无解了）回答：结合11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图》（独立基础、条形基础、筏形基础及桩基承台）16页、18页和61页，我们以18页的3/4/5轴3个双柱联合基础以及16页图2.3.6-1的详细图标注，柱子500*500，偏轴线=120+380，柱间净长度l0=1800-2*120=1560mm，设基础混凝土强度等级采用C30，查11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图》（独立基础、条形基础、筏形基础及桩基承台）P54，设混凝土强度等级为C30，钢筋为HRB400兆帕级钢筋时，非抗震锚固长度=35d，35*18=630mm，11根长钢筋每根长度=1560+2*630=2820mm，长钢筋的间距100，所以短钢筋（分布钢筋）的长度=100*（11-1）+2*35=1000+70=1070mm，短钢筋（分布钢筋）的根数=（2820-2*35）/200取整+1=15，讨论：根据这样的计算结果，如果双柱联合基础采用坡形，顶部排筋就出现状况，不是一般性，坡形基础顶面为柱外皮外移50mm，那么长短筋均会超出基础顶面，所以提请设计注意，您如果要在双柱联合基础顶面配筋，你得采用阶形，不宜采用坡形。

钢筋工程中的常见问题及解决办法钢筋工程是建筑工程中不可或缺的一环，在建筑结构中起着重要的作用。

然而，钢筋工程中常常会遇到各种问题，如果不及时解决，可能会对建筑的质量和安全性产生重大影响。

本文将探讨钢筋工程中常见的问题，并提出解决办法。

一、基础不牢固在进行钢筋工程之前，基础的设计和施工是十分关键的。

如果基础不牢固，将对整个建筑物的稳定性造成威胁。

因此，合理的基础设计、高质量的基础施工和严格的基础验收是保障钢筋工程质量的关键。

解决办法：建筑项目中必须优先保证基础的设计和施工质量。

结合地质勘察报告，确定合理的基础类型。

在基础施工过程中，严格按照设计要求和规范进行施工，特别是基础土层的夯实和连续钻孔灌注桩的灌注。

二、钢筋绑扎不规范钢筋绑扎是钢筋工程中不可忽视的环节，它直接关系到钢筋的稳定和连接效果。

如果绑扎不规范，容易导致钢筋的错位和脱落，从而影响结构的强度和稳定性。

解决办法：加强对施工人员的技术培训，确保其掌握正确的钢筋绑扎方法。

同时，加强监督和检查，对绑扎工艺进行抽查，及时发现和纠正问题。

此外，可以使用现代化的钢筋连接技术，如机械连接和电焊连接，提高连接的可靠性。

三、钢筋的锈蚀钢筋暴露在潮湿的环境中容易产生锈蚀，导致钢筋截面积减小、强度下降，从而影响结构的承载能力。

解决办法：在进行钢筋工程之前，应注重钢筋的防锈处理。

可以采用喷涂涂料、环氧树脂涂层等方式对钢筋进行保护，防止其接触到潮湿的空气。

此外，定期进行结构的检测和维护，及时处理有锈蚀迹象的钢筋，防止进一步腐蚀。

四、质量不合格的钢筋在市场上存在一些劣质和假冒伪劣的钢筋产品，如果使用这些钢筋进行工程施工，将对建筑物的安全性产生严重威胁。

解决办法：在购买钢筋时，首先要选择有信誉的钢筋供应商。

可以通过查看供应商的资质证书和产品合格证明等方式进行鉴别。

另外，可以委托第三方检测机构对采购的钢筋进行抽样检测，确保其质量符合标准。

五、钢筋的过度焊接钢筋的过度焊接会使钢筋截面积减小，从而影响其强度和稳定性。

81、“/”斜撇在梁平法中，表示什么意思？ 答：钢筋分排。 82、“；”分号在平法梁中，表示什么意思？ 答：纵筋分顶部与底部。 83、在平法中，标注总分有哪几种？ 答：2 种，集中标注与原位标注。 84、集中标注与原位标注，哪个取值优先？ 答：原位标注取值优先。 85、梁的上角筋，是否没有包括在原位标注之内？ 答：已经包括在原位标注之内。 86、为什么在原位标注处，又出现了集中标注的内容？ 答：局部发生了构造改变，或截面高度宽度改变或标高改变或配筋改变，或许也 有设计失误的时候。 87、平法剪力墙内容，大概分哪 6 大项？ 答：1）墙梁；2）墙柱；3）墙水平分布筋；4）.墙竖向分布筋；5）斜向交叉钢 筋和暗撑；6）洞口补强。 88、墙梁都有哪些类型？ 答：有暗梁；连梁和边框梁。 89、墙柱都有哪些类型？ 答：有暗柱；转角柱；翼墙柱；端柱；扶壁柱。 90、墙里的横向钢筋叫什么筋？ 答：叫墙水平分布筋。
62、抗震框架柱的非连接区有个三分之 hn，梁的下部纵筋，先从哪里起算？再从哪里起算？还从哪里起算？ 答：先从柱外边减去保护层起算，再从柱纵筋里皮减去水平净距起算，还从梁上 筋弯钩里皮起算。 64、框架柱的纵筋下部，先从哪里起算？再从哪里起算？还从哪里起算? 答：先从垫层减去基础保护层起算，再从基础底板钢筋网上皮起算，还从基础底 板梁箍筋下边上皮起算。 65、什么叫钢筋的垂直排距，什么叫钢筋的水平净距，各是多少？ 答：梁中钢筋上下分排的距离称为排距，钢筋外边缘之间的最小距离离称为净距。 排距不小于钢筋直径加净距，梁上部纵筋的水平净距不小于 30mm 和 1.5d；梁下 部纵筋的水平净距不小于 25mm 和 1d。 66、新规定的纵筋弯折半径为什么比以前大得多？ 答：经过实验证明，弯折半径过小，会造成钢筋内部隐性断裂，影响构件的受力 性能，缩短建筑物的使用寿命。 67、加工钢筋直角弯时，弯点定于弯曲机的何处才能弯准？ 答：定于钢筋弯钩方向的对侧在中心卡桩的边缘处。 68、钢筋在成型前，应当做哪几项具体工作？ 答：1.调直弯料；2.核对根数；3.核对下料尺寸；4.做试弯；5.确定半成品摆放 场地；6.准备好标签；7.准备好打捆扎丝；8.准备好运送车辆。 69、钢筋弯折后，为什么会有延伸率？ 答：计算按折角，实际形成弯弧。

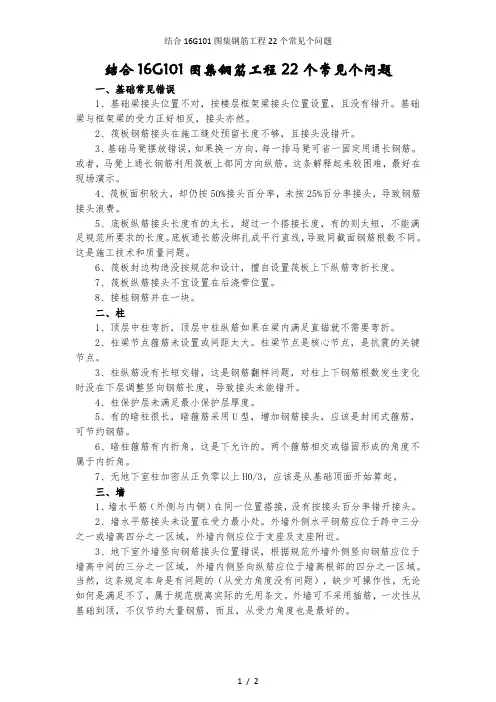

结合16G101图集钢筋工程22个常见个问题一、基础常见错误1、基础梁接头位置不对，按楼层框架梁接头位置设置，且没有错开。

基础梁与框架梁的受力正好相反，接头亦然。

2、筏板钢筋接头在施工缝处预留长度不够，且接头没错开。

3、基础马凳摆放错误，如果换一方向，每一排马凳可省一固定用通长钢筋。

或者，马凳上通长钢筋利用筏板上部同方向纵筋。

这条解释起来较困难，最好在现场演示。

4、筏板面积较大，却仍按50%接头百分率，未按25%百分率接头，导致钢筋接头浪费。

5、底板纵筋接头长度有的太长，超过一个搭接长度，有的则太短，不能满足规范所要求的长度。

底板通长筋没绑扎成平行直线，导致同截面钢筋根数不同。

这是施工技术和质量问题。

6、筏板封边构造没按规范和设计，擅自设置筏板上下纵筋弯折长度。

7、筏板纵筋接头不宜设置在后浇带位置。

8、接桩钢筋并在一块。

二、柱1、顶层中柱弯折，顶层中柱纵筋如果在梁内满足直锚就不需要弯折。

2、柱梁节点箍筋未设置或间距太大。

柱梁节点是核心节点，是抗震的关键节点。

3、柱纵筋没有长短交错，这是钢筋翻样问题，对柱上下钢筋根数发生变化时没在下层调整竖向钢筋长度，导致接头未能错开。

4、柱保护层未满足最小保护层厚度。

5、有的暗柱很长，暗箍筋采用U型，增加钢筋接头，应该是封闭式箍筋，可节约钢筋。

6、暗柱箍筋有内折角，这是下允许的。

两个箍筋相交或锚固形成的角度不属于内折角。

7、无地下室柱加密从正负零以上H0/3，应该是从基础顶面开始算起。

三、墙1、墙水平筋（外侧与内铡）在同一位置搭接，没有按接头百分率错开接头。

2、墙水平筋接头未设置在受力最小处。

外墙外侧水平钢筋应位于跨中三分之一或墙高四分之一区域，外墙内侧应位于支座及支座附近。

3、地下室外墙竖向钢筋接头位置错误，根据规范外墙外侧竖向钢筋应位于墙高中间的三分之一区域，外墙内侧竖向纵筋应位于墙高根部的四分之一区域。

当然，这条规定本身是有问题的（从受力角度没有问题），缺少可操作性，无论如何是满足不了，属于规范脱离实际的无用条文。

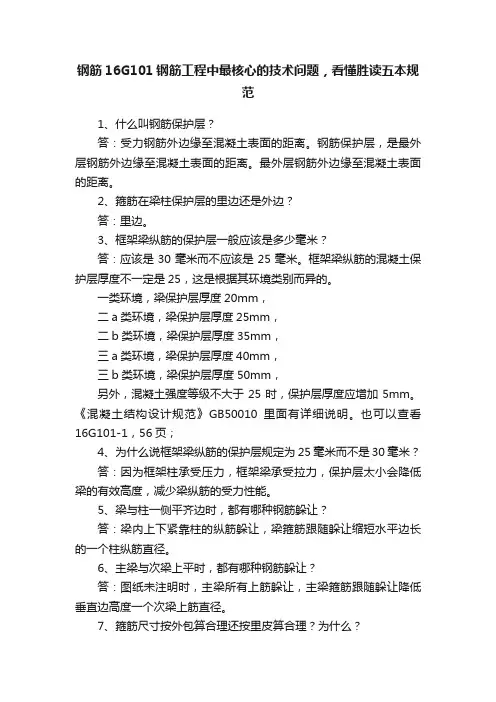

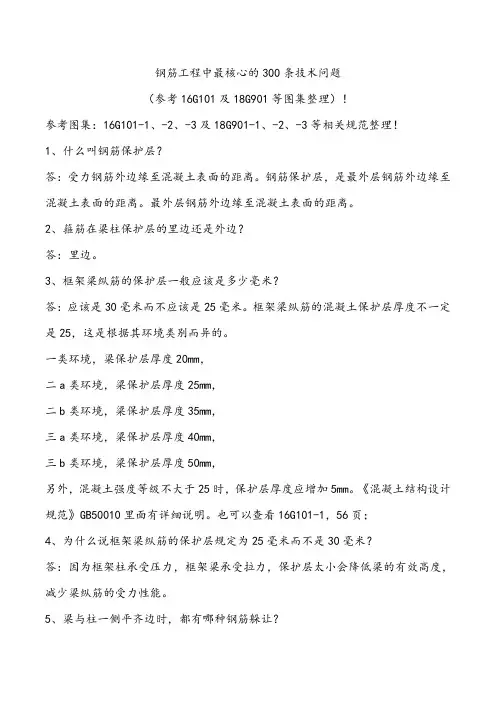

钢筋16G101钢筋工程中最核心的技术问题，看懂胜读五本规范1、什么叫钢筋保护层？答：受力钢筋外边缘至混凝土表面的距离。

钢筋保护层，是最外层钢筋外边缘至混凝土表面的距离。

最外层钢筋外边缘至混凝土表面的距离。

2、箍筋在梁柱保护层的里边还是外边？答：里边。

3、框架梁纵筋的保护层一般应该是多少毫米？答：应该是30毫米而不应该是25毫米。

框架梁纵筋的混凝土保护层厚度不一定是25，这是根据其环境类别而异的。

一类环境，梁保护层厚度20mm，二a类环境，梁保护层厚度25mm，二b类环境，梁保护层厚度35mm，三a类环境，梁保护层厚度40mm，三b类环境，梁保护层厚度50mm，另外，混凝土强度等级不大于25时，保护层厚度应增加5mm。

《混凝土结构设计规范》GB50010里面有详细说明。

也可以查看16G101-1，56页；4、为什么说框架梁纵筋的保护层规定为25毫米而不是30毫米？答：因为框架柱承受压力，框架梁承受拉力，保护层太小会降低梁的有效高度，减少梁纵筋的受力性能。

5、梁与柱一侧平齐边时，都有哪种钢筋躲让？答：梁内上下紧靠柱的纵筋躲让，梁箍筋跟随躲让缩短水平边长的一个柱纵筋直径。

6、主梁与次梁上平时，都有哪种钢筋躲让？答：图纸未注明时，主梁所有上筋躲让，主梁箍筋跟随躲让降低垂直边高度一个次梁上筋直径。

7、箍筋尺寸按外包算合理还按里皮算合理？为什么？答：按里皮算合理，因为按外包算还得另加箍筋直径，费事又麻烦。

8、箍筋的弯折半径规定不小于多少？答：不小于2d。

9、箍筋弯钩规定为多少角度？答：135度。

10、箍筋的钩长指哪部分?答：弯后平直部分。

11、箍筋的钩长规定为多少？答：非抗震为5d；抗震或抗扭10d与75毫米较大值。

12、箍筋的尺寸如何测量？答：在两条平行边的里面垂直量尺。

13、复合内箍筋的重叠边长怎样计算？答：截面尺寸减2倍保护层，再减2倍纵筋半径，除以纵筋格数，乘以内箍所含纵筋格数，加上2倍纵筋半径，最后还得加上成型调整值。

1）平直段长度≥0.6labe（0.6lab），弯折 段长度15d，要求平直段宜伸至支座尽端；用 于直锚长度不足，且充分利用钢筋抗拉强度 的情况。
6
2）平直段长度≥0.4labe（0.4lab），弯折 段长度15d，要求平直段应伸至支座尽端；当 锚固钢筋承受充分竖向压力作用时，平直段 长度可适当减小，该种情况是情况1）的特殊 形式，如框架中间层端节点处框架梁上、下 部纵向钢筋的弯折锚固。
3
3.14×3.5d/2+3d-2.5d/2-d=6.25d 钢筋弯折锚固的平直段长度量取方式同上
（投影长度）。
4
5
1.5 16G101系列图集涉及到的钢筋弯折锚 固做法有几种？为什么要求必须保证平直 段长度？
1 纵向受力钢筋的锚固，当不能满足直锚要 求时，可采用在钢筋端部设置90°弯钩的形 式，图集中主要有如下几种：
20
JGJ107-2016《钢筋机械连接技术规程》 4.0.3 位于同一连接区段内的钢筋机械连接
接头的面积百分率应符合下列规定： 2 接头宜避开有抗震设防要求的框架的梁
端、柱端箍筋加密区；当无法避开时，应采 用Ⅱ级接头或I级接头，且接头面积百分率 不应大于50%。
21
钢筋机械连接接头工艺检验指标不全。 （检查表2.钢筋及钢筋焊接、机械连接材料） ——钢筋机械连接接头工艺检验应针对不同
《G101系列图集施工常见问题 答疑图解》（17G101-11）
1
目录
一、一般构造 二、柱和节点构造 三、剪力墙构造 四、梁构造 五、板构造 六、基础构造
2
1 一般构造
1.3 采用光圆钢筋时锚固长度是否已 包括未端180°弯钩长度？
HB300级钢筋末端做180°弯钩时，其锚固 长度是指包括弯钩在内的投影长度；弯钩 的 弯 后 平 直 段 长 度 不 应 小 于 3d ， 弯 弧 内 直 径2.5d，180°弯钩需在锚固长度基础上增 加 长 度 6.25d （ 增 加 长 度 按 钢 筋 中 线 计 算），如图1.3所示。

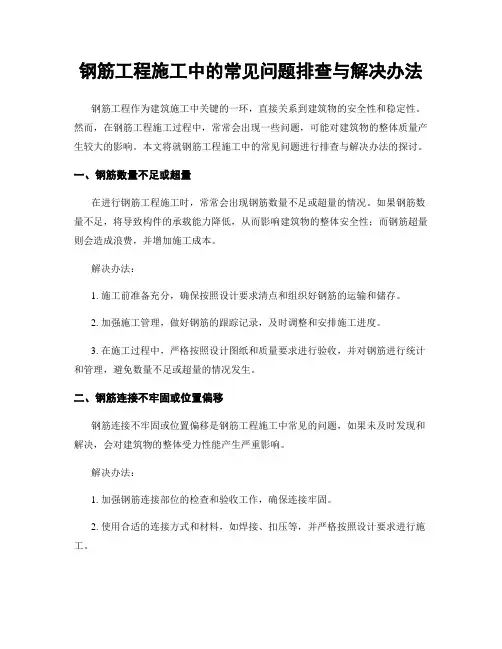

钢筋工程施工中的常见问题排查与解决办法钢筋工程作为建筑施工中关键的一环，直接关系到建筑物的安全性和稳定性。

然而，在钢筋工程施工过程中，常常会出现一些问题，可能对建筑物的整体质量产生较大的影响。

本文将就钢筋工程施工中的常见问题进行排查与解决办法的探讨。

一、钢筋数量不足或超量在进行钢筋工程施工时，常常会出现钢筋数量不足或超量的情况。

如果钢筋数量不足，将导致构件的承载能力降低，从而影响建筑物的整体安全性；而钢筋超量则会造成浪费，并增加施工成本。

解决办法：1. 施工前准备充分，确保按照设计要求清点和组织好钢筋的运输和储存。

2. 加强施工管理，做好钢筋的跟踪记录，及时调整和安排施工进度。

3. 在施工过程中，严格按照设计图纸和质量要求进行验收，并对钢筋进行统计和管理，避免数量不足或超量的情况发生。

二、钢筋连接不牢固或位置偏移钢筋连接不牢固或位置偏移是钢筋工程施工中常见的问题，如果未及时发现和解决，会对建筑物的整体受力性能产生严重影响。

解决办法：1. 加强钢筋连接部位的检查和验收工作，确保连接牢固。

2. 使用合适的连接方式和材料，如焊接、扣压等，并严格按照设计要求进行施工。

3. 钢筋的位置偏移同样需要严格控制，可以使用合适的夹具和定位装置来确保钢筋位置的准确性。

4. 进行密集钢筋施工时，应预留钢筋位置调整的余量，以免出现位置偏移问题。

三、钢筋锈蚀和质量问题钢筋锈蚀是钢筋工程施工中常见的质量问题，如果钢筋锈蚀程度较大，会影响钢筋的力学性能，从而危及建筑物的安全。

解决办法：1. 做好钢筋的防护工作，施工过程中注意避免钢筋接触湿气、水泥浆和酸性物质。

2. 建筑工地要做好通风、排水和防雨措施，防止钢筋长时间暴露在潮湿环境中。

3. 定期检查和维修钢筋，发现锈蚀情况及时采取措施进行修复或更换。

四、钢筋弯曲度不符合要求钢筋弯曲度不符合要求是钢筋工程施工中容易出现的一种问题，影响钢筋的使用效果和受力性能。

解决办法：1. 严格按照设计要求进行钢筋的弯曲加工，使用合适的工具和设备进行操作。

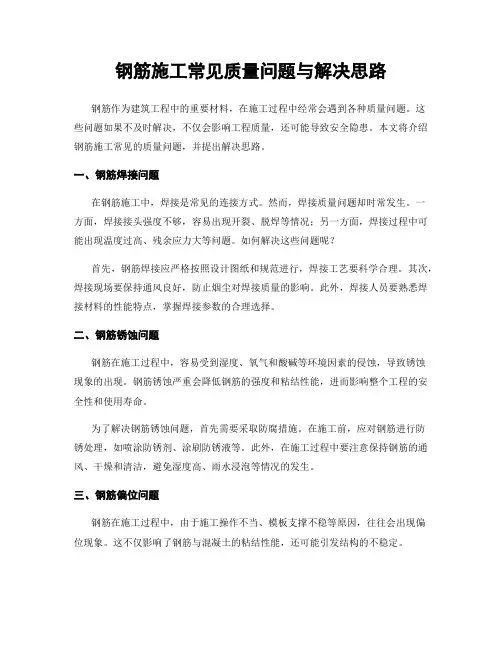

钢筋施工常见质量问题与解决思路钢筋作为建筑工程中的重要材料，在施工过程中经常会遇到各种质量问题。

这些问题如果不及时解决，不仅会影响工程质量，还可能导致安全隐患。

本文将介绍钢筋施工常见的质量问题，并提出解决思路。

一、钢筋焊接问题在钢筋施工中，焊接是常见的连接方式。

然而，焊接质量问题却时常发生。

一方面，焊接接头强度不够，容易出现开裂、脱焊等情况；另一方面，焊接过程中可能出现温度过高、残余应力大等问题。

如何解决这些问题呢？首先，钢筋焊接应严格按照设计图纸和规范进行，焊接工艺要科学合理。

其次，焊接现场要保持通风良好，防止烟尘对焊接质量的影响。

此外，焊接人员要熟悉焊接材料的性能特点，掌握焊接参数的合理选择。

二、钢筋锈蚀问题钢筋在施工过程中，容易受到湿度、氧气和酸碱等环境因素的侵蚀，导致锈蚀现象的出现。

钢筋锈蚀严重会降低钢筋的强度和粘结性能，进而影响整个工程的安全性和使用寿命。

为了解决钢筋锈蚀问题，首先需要采取防腐措施。

在施工前，应对钢筋进行防锈处理，如喷涂防锈剂、涂刷防锈液等。

此外，在施工过程中要注意保持钢筋的通风、干燥和清洁，避免湿度高、雨水浸泡等情况的发生。

三、钢筋偏位问题钢筋在施工过程中，由于施工操作不当、模板支撑不稳等原因，往往会出现偏位现象。

这不仅影响了钢筋与混凝土的粘结性能，还可能引发结构的不稳定。

为了解决钢筋偏位问题，施工方应制定详细的操作规程，并进行培训，确保施工人员熟练掌握操作技巧。

此外，在施工过程中要定期检查、调整模板支撑系统，保证其稳定性。

四、钢筋间距问题钢筋的间距是施工中需要严格控制的重要参数。

过大或过小的钢筋间距都会对工程质量产生不利影响。

例如，钢筋间距过大，可能导致混凝土中存在空隙，影响强度和稳定性；而间距过小，则可能发生拥挤现象，增加施工难度。

为了解决钢筋间距问题，施工方应在施工前制定明确的钢筋间距标准，并确保施工人员严格按照标准进行操作。

同时，施工过程中要进行严格的检查和验收，及时对不合格的钢筋进行更换。

建筑钢筋工程施工常见问题及防控16G 101隐蔽性技术要求高易错一经混凝土浇筑后，极难再发现和更正，而成为永久性隐患本次讲的主要内容——钢筋构造的认识常见问题及防控常见问题的剖析几种常见连接方式的质量控制第一部分钢筋钢筋构造典型易错——钢筋构造的认识一、钢筋构造分类●●●●●●●，●●●。

Ⅰ级接头。

Ⅲ，Ⅱ。

ⅡⅠⅠ％％，28mm％％。

；。

25mm28mm25％50％5025％5倍100mm，；，。

对比焊接性质构造性焊接结构焊接功能要求焊接后接触面的接触面积焊接后钢筋的承载能力双面焊双面焊6d 双面焊5d单面焊避雷、接地圆钢焊接单面焊12d单面焊10d 等电位圆钢焊接单面焊10d●●①②●连接在集中荷载部位；●区箍筋未加密；●附加箍筋未设置；●次梁入主梁锚固长度不足；：“名义构件(或：伪构件) ”，(“) ()2、①：②：③：弯锚机械锚固3、(1lab labE在11G101中按下确定： ① ②()ζ锚固长度修正系数ζ锚固长度抗震修正系数注： 在16G101中确定锚固长度与11G101基本无变化：虽然修正系数没有明确表达，但从16G 101－1－58表中说明里选择 修正时，与原是一致的；l aE ＝ ζ施工条件锚固长度修正系数 ζ锚固长度抗震修正系数 l abE (基本锚固长度)钢筋外边缘至混凝土外表面的厚度；●●●C255●40mm②不仅要满足计算确定的最小值结合构造要求总长度分段 + 弯折长度。

≥0.4laE; 。

：“”“”●●核心区蓝色区内.2、①：②：③：弯锚机械锚固●●④③⑤⑥小结:①②③④第二部分钢筋绑扎施工——常见问题及防控(一)“”，“”●“”●●●①柱纵向钢筋分布不匀★●★●●握裹能力柱骨架中部分钢筋位移★●●承载能力屑弱骨架截面减小●★●★●●●9116G101。

十一、电弧焊焊缝气孔
1．现象 焊接熔池中的气体来不及逸出而停留在焊缝中所形成的孔眼，大半呈球状。根据其分布情 况，可分为疏散气孔、密集气孔和连续气孔等。 2．原因分析 （1）碱性低氢型焊条受潮、变质或剥落、钢芯生锈；酸性焊条烘焙温度过高，使药皮变质 失效。 （2）钢筋焊接区域内清理工作不彻底。 （3）焊接电流过大，焊条发红造成保护失效，使空气侵入。 （4）焊条药皮偏心或磁偏吹造成电弧强烈不稳定。 （5）焊接速度过快，或空气湿度太高。
十一、电弧焊焊缝气孔
3．防治措施 （1）各种焊条均应按说明书规定的温度和时间进行烘焙。药皮开裂、剥落、偏心过大以及 焊芯锈蚀的焊条不能使用。 （2）钢筋焊接区域内的水、锈、油、熔渣及水泥浆等必须清除干净，雨雪天气不能焊接。 （3）引燃电弧后，应将电弧拉长些，以便进行预热和逐渐形成熔池，在焊缝端部收弧时， 应将电弧拉长些，使该处适当加热，然后缩短电弧，稍停一会再断弧。 （4）焊接过程中，可适当加大焊接电流，降低焊接速度，使熔池中的气体完全逸出。
（2）清除钢筋表面锈蚀、氧化铁皮和杂物、泥渣等，使钢筋表面接触良好，提高焊接强度。 4．治理方法 对已产生脱点的钢筋点焊制品，应重新调整焊接参数，加大焊接电流（增加变压器级数），延 长通电时间，减小电极行程（加大电极挤压力），进行二次补焊试焊，并应在制品上截取双倍试 件，如试验合格，该批脱点钢筋制品应重新按二次补焊的焊接参数进行补焊。采用DN3-75型点焊 机焊接通电时间（见下表）。
三、直）钢筋端部45d范围内混有焊接接头，或端头气割切断。 （2）钢筋下料时，钢筋端面不垂直于钢筋轴线，端头出现挠曲或马蹄形。 （3）钢筋下料后，安装时长度不足。 2．原因分析 （1）操作工下料前未仔细挑选钢筋原材料，距端头45d范围内混有其他接头。 （2）钢筋下料前未调直，导致切口与钢筋轴线不垂直或产生挠曲。 （3）钢筋翻样时未考虑钢筋镦粗时长度有损失。

钢筋工程施工的常见问题与解决方法一、施工前期的准备工作施工前期的准备工作是保证钢筋工程施工质量的重要环节。

在开始施工之前，需要对施工图纸进行认真研究和理解，确保施工方法的正确性。

同时，还需仔细检查施工设备是否齐全，并进行必要的维修和更换。

二、钢筋的存放和保护钢筋的存放和保护是保证施工质量的关键。

在存放钢筋时，应保持符合要求的水平和垂直，并设立专门的垫木来分隔钢筋，以防止表面受损。

此外，存放钢筋的场地应远离水源和潮湿环境，防止钢筋生锈。

三、钢筋的检查和验收在施工过程中，需要对钢筋进行定期检查和验收。

通过对钢筋的尺寸、质量和数量进行检查，可以及时发现问题并进行整改。

只有通过验收合格的钢筋才能够使用于施工，确保工程质量。

四、钢筋的切割和焊接钢筋的切割和焊接是常见的施工过程。

在钢筋切割时，需要使用合适的切割工具，并保持切口整洁平直。

焊接时，应严格按照相关标准和要求进行操作，确保焊接点的牢固可靠，避免出现断裂和开裂。

五、钢筋的固定和延伸钢筋的固定和延伸是确保工程牢固性的重要环节。

在固定过程中，应使用钢筋连接件，并进行正确的安装和调整，以保证连接的牢固性。

延伸时，需要将钢筋延伸至设定的长度，并进行必要的加固措施，确保工程的安全性和稳定性。

六、钢筋的混凝土浇筑在进行混凝土浇筑时，应根据施工图纸和相关标准进行操作。

在钢筋周围使用振动棒进行震动，以排除空气和保证混凝土的均匀密实。

同时，还需及时修复混凝土表面的缺陷，确保工程的美观和耐久。

七、钢筋的防锈和防腐钢筋在施工过程中容易受到锈蚀和腐蚀的影响，因此需要进行必要的防护措施。

在施工前，可以对钢筋进行防锈涂层的处理，以减少钢筋与环境中湿度和氧气的接触。

在完成施工后，还需对钢筋进行防腐处理，延长钢筋的使用寿命。

八、钢筋的质量检测为了保证钢筋工程质量，需要对钢筋进行质量检测。

通过对钢筋的拉力、弯曲和扭转等性能进行测试，可以及时发现问题并进行处理。

此外，还需对钢筋的化学成分进行分析，确保其符合相关标准和要求。

16G101-1图集的缺陷（有回复意见）
16G101-1图集的缺陷
1.主要设计依据缺少GB50666-2011《混凝⼟结构⼯程施⼯规范》，使得本图集中的第99页
和第103页图中板边⾸根钢筋距离梁边的距离为1/2S,当板的间距⼤于100时，不能满⾜该规范的要求。

答复意见：规范中为“宜”，图集在墙⾝⽔平分布筋、梁柱箍筋等遵守了此条，在板中未遵守。

2.图集第8页，表2.2.2柱编号中已经将原11G101-1图集中的框⽀柱的名称改为框⽀柱，
2.2.1条款中第2排中框⽀柱KZZ是否也应该改为转换柱ZHZ?
答复意见：提的意见很好
3.
4.图集第82页地下室外墙DWQ钢筋构造图中，3号节点上报标注中的括号内的数值是否
可以也取消？
答复意见：两种情况都存在
5.图集第106页板带端⽀座纵向钢筋构造（⼆），4号节点的标题《柱上板带与剪⼒墙墙层连接》是否应改为《柱上板带与剪⼒墙墙顶连接》？
答复意见：提的意见很好。

(完整版)16G101题库编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)16G101题库）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)16G101题库的全部内容。

一、单选题，每题1分，共30分1. 11G 中规定，悬挑钢筋的第二排钢筋在（）要弯下A。

0.5L B。

0。

75L C 伸到对边 D。

伸到对边—保护层2。

关于连接区段长度,绑扎搭接、机械连接分别为（）A。

1.3ll 或1.3llE ，35d B.1。

3ll 或1.3llE ，35d 且≥500C。

1。

0ll 或1。

0llE ，35d D.1.0ll 或1.0llE ，35d 且≥5003。

11G 平法中,基础主梁有外伸情况下下部钢筋外伸构造是( ）A. 伸至梁边向上弯折15dB. 伸至梁边向上弯折12dC。

第一排伸至梁边向上弯折15d ，第二排伸至梁边向上弯折15dD。

第一排伸至梁边向上弯折12d ,第二排伸至梁边截断4. 独立基础边长大于计算设定值时，独立基础受力筋长度为0。

9＊边长，此处的设定值，软件默认的是（）A。

2500 B。

2200 C。

2000 D.15005. 剪力墙水平钢筋交替布置，层高3米，上下两段的水平钢筋信息分别是12和14的,在软件里面如何处理（）A。

（2）b12/（2）b14＠200［1500] B。

(2）b12@200[1500］+b14＠200[1500］C.(2）b12@200[1500］/（2）b14＠[1500]D. 以上都不正确6. 软件默认计算砌体加筋根数时两端的起始距离为（）A。

s/2 B。

50 C。

s D。

径的波动范围应控制在允许波动范围内，并使用专用量规进行检验。 ●机械连接
※纵向受力钢筋机械连接接头宜相互错开和接头连接区段长度为35d的最
小钢筋直径。 ※当在同一连接区段内必须实施100%钢筋接头的连接时，应采用Ⅰ级接头。
※当需要在高应力部位设置接头时，在同一连接区段内Ⅲ级接头的接头 百分率不应大于25%，Ⅱ级接头的接头百分率不应大于50%。
2、钢筋锚固的方式分为——
直锚、弯锚、机械锚固
弯锚
机械锚固
①直锚： 是将钢筋顺直埋入锚固体中，利用钢筋与混凝土的窝裹混凝土产生的磨 擦力、握裹力来形成抗拉（抗拔）力。 ②弯锚： 是将钢筋弯折埋入锚固体中，利用钢筋与混凝土的窝裹混凝土产生的磨擦力、 握裹力以及弯折来形成抗拉（抗拔）力。 ③机械锚固： 是将钢筋弯折埋入锚固体中，利用钢筋与混凝土的窝裹及端头形成的阔 大构造与混凝土产生的磨擦力、咬合力以来形成抗拉（抗拔）力。
●焊接长度、宽度、厚度确定 当纵向受拉钢筋采用搭接焊、帮条焊的主要要求有—— 焊接参数的确定、焊缝长度、焊缝宽度、焊缝厚度几个方面 关于电弧焊、电渣压力焊接的相关要求，我们放到第三部分讲述。
辨析：避雷电弧焊接与结构钢筋连接电弧焊接的异同（简单对比）
焊接方式
焊接性质
功能要求
对比
双面焊 单面焊
避雷、接地圆 钢焊接
（6）纵向钢筋、横向钢筋的本体加强构造； 如：剪力墙边缘位置加强（暗柱、边缘柱等） 剪力墙楼层位置加强（暗梁、框支梁等） 主梁在次梁交叉部位加强（附加箍筋或吊筋） 集中荷载部位加强（墙与梁相交设暗梁或暗柱、板上设置砌体设暗梁，主次梁 相交设附加箍筋或吊筋）等。 （7）钢筋连接长度 如：搭接时的搭接长度 焊接时的焊接焊缝长度机械连接的丝锚段长度
我们通常说的锚固，是指客体在主体节点内的锚固。

一、22G101-1与16G101-1调整对比按照惯例，每当结构规范有重大修编时图集将有相应的调整2021年通用规范出台之后， 22G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板)》如期而至，对16G101-1按照新规范并结合近年来新的工程实践进行了相应调整及修订。

相对于16G101-1的124页，22G101-1共148页，价格由79元提升到98.00元；在内容及价格上均有了一定提升，且请各位看官和小编一起看一下内容上有了哪些提升。

一、编制说明的变化① 22G101-1增加了第9条：图集钢筋采用90°弯折锚固时，图集图示“平直段长度”及“弯折段长度”均指包括弯弧在内的投影长度。

这条的增加也看出了图集和规范一样，设计进入了越来越精细化的阶段。

这算不算“内卷”呢，如果也算的话，这种行业服务的“内卷”，结构师还是欢迎的② 22G101-1增加第12条的图例说明，这也体现了上一条的编制思路。

二、柱平法施工图制图规则的变化?① 22G101-1减少了“梁上柱LZ”及“剪力墙上柱QZ”两种柱类型，并将16G1 01-1中的称呼“梁上柱”、“剪力墙上柱”分别改为了“梁上起框架柱”和“剪力墙上起框架柱”。

这个变化似乎看不出有太大改进意义，那如果托的不是框架柱而是排架柱或者摇摆柱呢？② 22G101-1减少了标准柱箍筋类型编号。

要求若采用超出本表所列举的箍筋类型或标准构造详图中的箍筋复合方式时，应在施工图中另行绘制，这个规定似乎还增加了结构师的工作量。

③ 22G101-1增加对轴心受拉或小偏心受拉柱、并筋设计的要求。

这个增补是我们看到的第一个实质性的增加，而且非常重要，砼在受拉时全截面开裂，难以有效传递拉力，所以这个规定是必要的。

三、剪力墙平法施工图制图规则的变化① 22G101-1删除了16G101-1约束边缘构件尺寸标注时，当“约束边缘翼墙中沿墙肢长度尺寸为2bf时可不注”的文字注写规定。

101钢筋图集疑难解决法●墙问题（1）：在03G101－1 图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL 时，是否只需锚入AL 够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。

暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。

暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL 时，墙竖向钢筋仍然应弯折伸入板中。

●墙问题（2）：剪力墙钢筋、AL 钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL 钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL 钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL 箍筋，第三层为AL 纵向（水平）钢筋。

端头直钩与AL 箍筋为同一层面，所以从面筋上过。

墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。

●梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55 页为例，梁纵筋伸入端柱都有15d 的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。

正如图上所画的那样，应该从外到内分成几个垂直层面来布置。

但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
