4J33定膨胀封接铁镍钴合金

4J32 铁镍钴超因瓦合金编辑锁定2.4.1 4J32居里点Tc=220℃[1]。

4J29铁镍钴玻封合金化学成分4J29铁镍钴玻封合金的应用概况该合金是国际通用的典型的Fe-Ni-Co硬玻璃封接合金。

主要用于电真空元器件如发射管、振荡管、引燃管、磁控管、晶体管、密封插头、继电器、集成电路的引出线、底盘、外壳、支架等的玻璃封接。

在应用中应使选用的玻璃与合金的膨胀系数相匹配。

3.4J29铁镍钴玻封合金的特殊要求：根据使用温度严格检验其低温组织稳定性。

在加工过程中应进行适当的热处理，以保证材料具有良好的深冲引伸性能。

当使用锻材时应严格检验其气密性。

金属材料难题找深圳华镍特种合金（4000 -888 -075）。

华镍专注解决用户产品在高温，高腐蚀，高蠕变，高强度，高硬度，高耐磨及耐高温耐腐蚀的毛细管等综合复杂工况环境中的金属材料问题4J36低膨胀铁镍合金4J36是一种具有超低膨胀系数的特殊的低膨胀铁镍合金。

其中对碳、锰成分的控制非常重要。

冷变形能降低热膨胀系数，在特定温度范围内的热处理能使热膨胀系数稳定化。

在室温干燥空气中4J36具有抗腐蚀性。

在其他恶劣环境中，如潮湿空气中，有可能会发生腐蚀（生锈）。

中文名4j36 外文名Fe-Ni36，UNSK93600特性: 很好的塑性和韧性应用领域液化气的生产、贮存和运输居里温度230 ℃4J36概述4J36具有以下特性●在-250℃和+200℃之间具有极低的热膨胀系数●很好的塑性和韧性4J36应用领域4J36应用于需要极低膨胀系数的环境中。

典型应用如下：●液化气的生产、贮存和运输●工作温度低于+200℃以下的测量和控制仪器，如温度调节装置●金属和其他材料间的螺旋连接器衬套●双金属和温控双金属●膜式框架●荫罩●航空工业的CRP 部件回火模具●低于-200℃的人造卫星和导弹电子控制单元框架●激光控制装置电磁镜头中的辅助电子管4J36 相近牌号Fe-Ni36（法国）、W. Nr.1.3912、Ni36（德国）、X1NiCrMoCu、N 25-20-7(英国）4J36、UNSK93600恒温器合金、UNSK93601压力容器板材(美国）4J36 化学成份[1]：镍Ni铬Cr铁Fe碳C锰Mn硅Si钴Co磷P硫S最小值350.30最大值370.2余量0.030.600.20.50.020.014J36 物理性能4J36 密度：ρ=8.1g/cm34J36 熔化温度范围1430℃, 居里温度: 230 ℃,4J36比热515J/Kg4J36 焊接4J36可以采用所有焊接工艺进行焊接，包括钨电极焊、金属电弧焊、等离子焊、氩弧焊、手工电弧焊等。

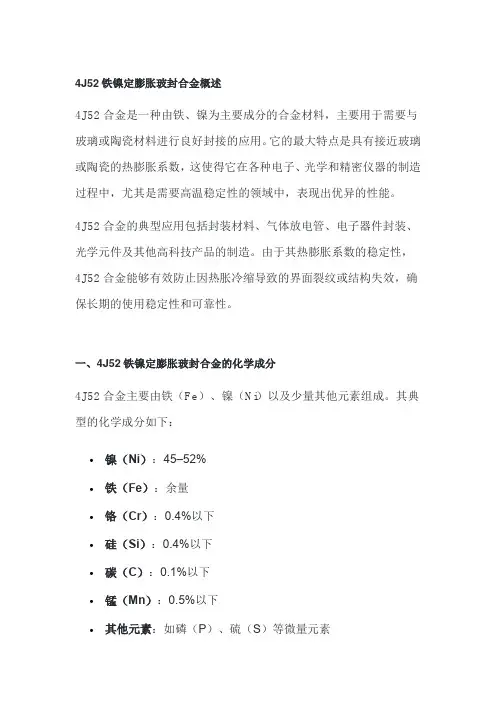

4J52铁镍定膨胀玻封合金概述4J52合金是一种由铁、镍为主要成分的合金材料，主要用于需要与玻璃或陶瓷材料进行良好封接的应用。

它的最大特点是具有接近玻璃或陶瓷的热膨胀系数，这使得它在各种电子、光学和精密仪器的制造过程中，尤其是需要高温稳定性的领域中，表现出优异的性能。

4J52合金的典型应用包括封装材料、气体放电管、电子器件封装、光学元件及其他高科技产品的制造。

由于其热膨胀系数的稳定性，4J52合金能够有效防止因热胀冷缩导致的界面裂纹或结构失效，确保长期的使用稳定性和可靠性。

一、4J52铁镍定膨胀玻封合金的化学成分4J52合金主要由铁（Fe）、镍（Ni）以及少量其他元素组成。

其典型的化学成分如下：•镍（Ni）：45–52%•铁（Fe）：余量•铬（Cr）：0.4%以下•硅（Si）：0.4%以下•碳（C）：0.1%以下•锰（Mn）：0.5%以下•其他元素：如磷（P）、硫（S）等微量元素镍是此合金的主要成分，决定了合金的热膨胀特性。

铬和硅的添加则有助于提高合金的耐蚀性和强度。

合金的整体设计使其在热膨胀系数上与常见的玻璃材料（例如铅玻璃或硅酸盐玻璃）非常接近，从而确保与这些材料的封接性能。

二、4J52铁镍定膨胀合金的物理性能2.1 热膨胀系数4J52合金最显著的特点就是其热膨胀系数与玻璃或陶瓷材料的匹配性。

合金的线膨胀系数（CTE）通常为：•线膨胀系数（CTE）：约为10.4 × 10⁻⁻/K（温度范围：20⁻至300⁻）这一热膨胀系数使得4J52合金在与玻璃进行封接时，能够有效减少因温度变化而导致的应力和裂纹问题，尤其在高温环境下的稳定性表现良好。

2.2 密度•密度：约为8.1–8.3 g/cm³由于4J52合金含有较高比例的镍，它的密度适中，既保证了材料的强度，又保持了良好的加工性。

2.3 电导率与热导率4J52合金的电导率和热导率通常与其高镍含量相关。

具体数据如下：•电导率：约为10%–20% IACS（国际铜标准电导率）•热导率：约为10 W/m·K这种热导率和电导率使得4J52合金适用于要求电气隔离且需要热稳定的应用。

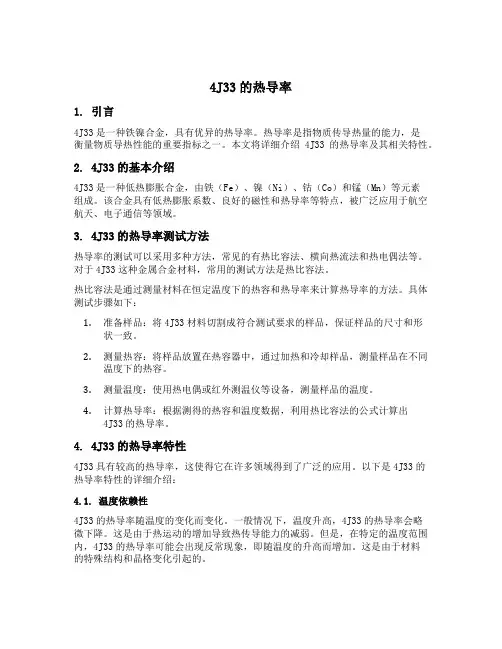

4J33的热导率1. 引言4J33是一种铁镍合金，具有优异的热导率。

热导率是指物质传导热量的能力，是衡量物质导热性能的重要指标之一。

本文将详细介绍4J33的热导率及其相关特性。

2. 4J33的基本介绍4J33是一种低热膨胀合金，由铁（Fe）、镍（Ni）、钴（Co）和锰（Mn）等元素组成。

该合金具有低热膨胀系数、良好的磁性和热导率等特点，被广泛应用于航空航天、电子通信等领域。

3. 4J33的热导率测试方法热导率的测试可以采用多种方法，常见的有热比容法、横向热流法和热电偶法等。

对于4J33这种金属合金材料，常用的测试方法是热比容法。

热比容法是通过测量材料在恒定温度下的热容和热导率来计算热导率的方法。

具体测试步骤如下：1.准备样品：将4J33材料切割成符合测试要求的样品，保证样品的尺寸和形状一致。

2.测量热容：将样品放置在热容器中，通过加热和冷却样品，测量样品在不同温度下的热容。

3.测量温度：使用热电偶或红外测温仪等设备，测量样品的温度。

4.计算热导率：根据测得的热容和温度数据，利用热比容法的公式计算出4J33的热导率。

4. 4J33的热导率特性4J33具有较高的热导率，这使得它在许多领域得到了广泛的应用。

以下是4J33的热导率特性的详细介绍：4.1. 温度依赖性4J33的热导率随温度的变化而变化。

一般情况下，温度升高，4J33的热导率会略微下降。

这是由于热运动的增加导致热传导能力的减弱。

但是，在特定的温度范围内，4J33的热导率可能会出现反常现象，即随温度的升高而增加。

这是由于材料的特殊结构和晶格变化引起的。

4.2. 各向异性4J33的热导率在不同方向上可能存在差异。

这是由于材料的晶格结构和晶向导致的。

在实际应用中，需要考虑材料的各向异性对热传导的影响。

4.3. 纯度和晶粒尺寸的影响4J33的热导率与材料的纯度和晶粒尺寸密切相关。

高纯度的4J33材料具有较高的热导率，而杂质和缺陷会对热传导造成一定的阻碍。

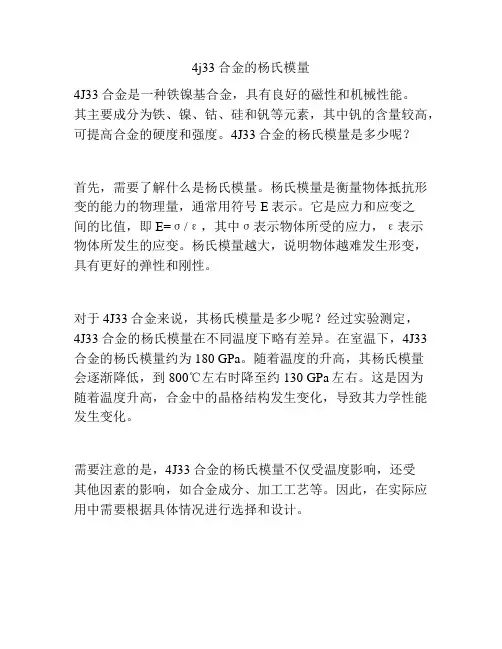

4j33合金的杨氏模量
4J33合金是一种铁镍基合金，具有良好的磁性和机械性能。

其主要成分为铁、镍、钴、硅和钒等元素，其中钒的含量较高，可提高合金的硬度和强度。

4J33合金的杨氏模量是多少呢？
首先，需要了解什么是杨氏模量。

杨氏模量是衡量物体抵抗形变的能力的物理量，通常用符号E表示。

它是应力和应变之
间的比值，即E=σ/ε，其中σ表示物体所受的应力，ε表示
物体所发生的应变。

杨氏模量越大，说明物体越难发生形变，具有更好的弹性和刚性。

对于4J33合金来说，其杨氏模量是多少呢？经过实验测定，
4J33合金的杨氏模量在不同温度下略有差异。

在室温下，4J33合金的杨氏模量约为180 GPa。

随着温度的升高，其杨氏模量
会逐渐降低，到800℃左右时降至约130 GPa左右。

这是因为
随着温度升高，合金中的晶格结构发生变化，导致其力学性能发生变化。

需要注意的是，4J33合金的杨氏模量不仅受温度影响，还受
其他因素的影响，如合金成分、加工工艺等。

因此，在实际应用中需要根据具体情况进行选择和设计。

总之，4J33合金的杨氏模量是一个重要的物理参数，它反映了合金的力学性能。

通过实验测定和理论分析，可以得到不同温度下的杨氏模量数据，并结合其他因素进行综合评估。

这对于合金材料的研究和应用具有重要意义。

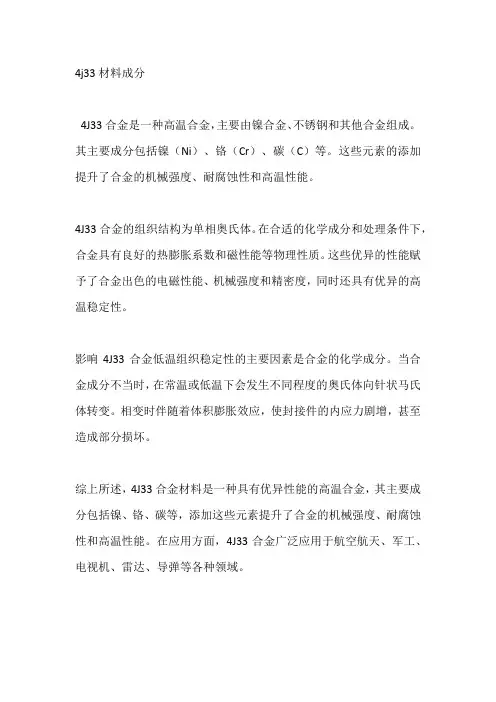

4j33材料成分
4J33合金是一种高温合金，主要由镍合金、不锈钢和其他合金组成。

其主要成分包括镍（Ni）、铬（Cr）、碳（C）等。

这些元素的添加提升了合金的机械强度、耐腐蚀性和高温性能。

4J33合金的组织结构为单相奥氏体。

在合适的化学成分和处理条件下，合金具有良好的热膨胀系数和磁性能等物理性质。

这些优异的性能赋予了合金出色的电磁性能、机械强度和精密度，同时还具有优异的高温稳定性。

影响4J33合金低温组织稳定性的主要因素是合金的化学成分。

当合金成分不当时，在常温或低温下会发生不同程度的奥氏体向针状马氏体转变。

相变时伴随着体积膨胀效应，使封接件的内应力剧增，甚至造成部分损坏。

综上所述，4J33合金材料是一种具有优异性能的高温合金，其主要成分包括镍、铬、碳等，添加这些元素提升了合金的机械强度、耐腐蚀性和高温性能。

在应用方面，4J33合金广泛应用于航空航天、军工、电视机、雷达、导弹等各种领域。

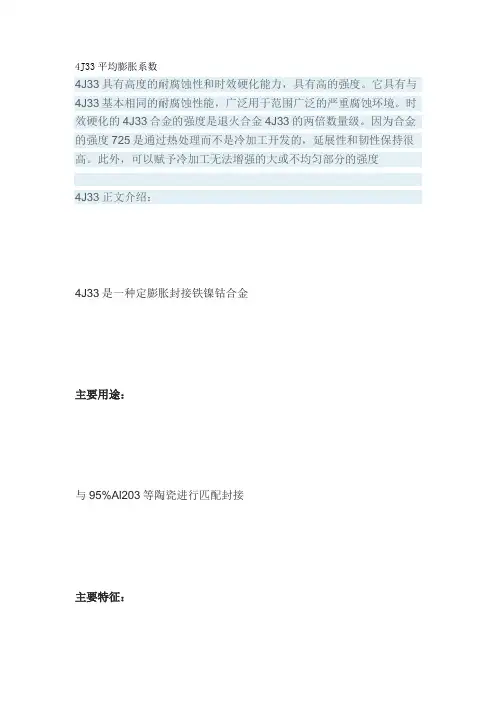

4J33平均膨胀系数
4J33具有高度的耐腐蚀性和时效硬化能力，具有高的强度。

它具有与4J33基本相同的耐腐蚀性能，广泛用于范围广泛的严重腐蚀环境。

时效硬化的4J33合金的强度是退火合金4J33的两倍数量级。

因为合金的强度725是通过热处理而不是冷加工开发的，延展性和韧性保持很高。

此外，可以赋予冷加工无法增强的大或不均匀部分的强度
4J33正文介绍：
4J33是一种定膨胀封接铁镍钴合金
主要用途：
与95%Al203等陶瓷进行匹配封接
主要特征：
在-60- +600℃范围内具有与95%AL203陶瓷相近的线热膨胀系数国外相同牌号对照表
化学成分
力学性能/抗拉强度（丝材）
力学性能/抗拉强度（带材）硬度
平均膨胀系数
线热膨胀供货形式
4J33加工–热成型：
建议工作温度为 1652-2102 华氏度
材料应在 1900 华氏度下退火
材料应水淬或快速冷却
加工–冷成型：
合金很有延展性，很容易形成
有助于提高合金的强度和硬度
可能会使合金略带磁性
可加工性：
在变形过程中会发生加工硬化
易断屑
通过较慢的速度、较重的进给、良好的润滑和锋利的工具获得结果。

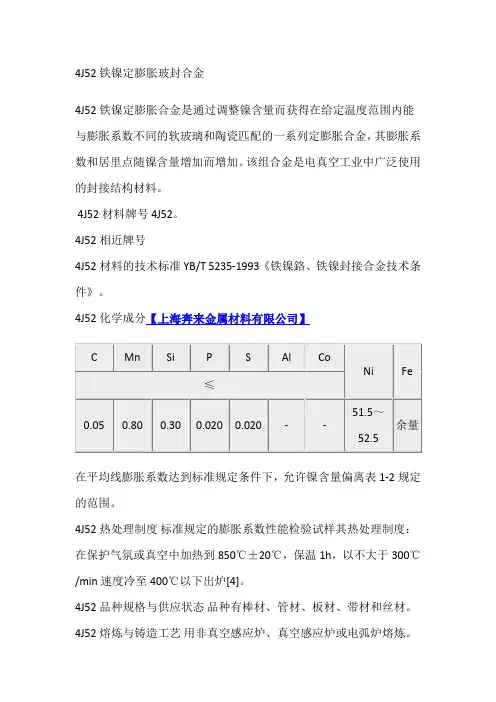

4J52铁镍定膨胀玻封合金4J52铁镍定膨胀合金是通过调整镍含量而获得在给定温度范围内能与膨胀系数不同的软玻璃和陶瓷匹配的一系列定膨胀合金，其膨胀系数和居里点随镍含量增加而增加。

该组合金是电真空工业中广泛使用的封接结构材料。

4J52材料牌号 4J52。

4J52相近牌号4J52材料的技术标准 YB/T 5235-1993《铁镍鉻、铁镍封接合金技术条件》。

4J52化学成分【上海奔来金属材料有限公司】在平均线膨胀系数达到标准规定条件下，允许镍含量偏离表1-2规定的范围。

4J52热处理制度标准规定的膨胀系数性能检验试样其热处理制度：在保护气氛或真空中加热到850℃±20℃，保温1h，以不大于300℃/min速度冷至400℃以下出炉[4]。

4J52品种规格与供应状态品种有棒材、管材、板材、带材和丝材。

4J52熔炼与铸造工艺用非真空感应炉、真空感应炉或电弧炉熔炼。

4J52应用概况与特殊要求 4J52属玻封合金典型牌号，经航空工厂长期使用，性能稳定。

4J52合金主要用于与软铅玻璃封接，小型电子管引线。

在应用中应使选用的封接材料与合金的膨胀系数相配。

热处理时应控制其晶粒度，以保证材料具有良好的深冲引伸性能。

当使用锻、轧材时应严格检验材料的气密性。

二、4J52物理及化学性能4J52热性能4J52溶化温度范围该合金溶化温度约为1430℃[1,2]。

4J52热导率λ=16.7W/(m·℃)[1,2]。

4J52比热容该合金的比热容为502J/(kg•℃)。

4J52线膨胀系数标准规定的合金平均线膨胀系数见表2-1。

合金的平均线膨胀系数见表2-2。

合金的膨胀曲线见图2-4。

表2-14J52密度ρ=8.25g/cm3[1,2]。

4J52电性能电阻率ρ=0.43μΩ·m[1,2]。

表2-2[1,2]4J52磁性能4J52居里点Tc=520℃[1,2]。

4J52合金的磁性能4J52化学性能合金在大气、淡水和海水中有较好的耐腐蚀性。

温度范围 20～100 20～200 20～300 20～400 20～500 /℃ αR/104.2 4.1 3.9 3.6 3.2 3℃-1
• 2.4 4J33磁性能 居里点 Tc=440℃
铁镍钴定膨胀瓷封合金4J33
1.8 4J33应用概况与特殊要求 该合金经航空工 厂长期使用，性能稳定。主要用于电真空 元件与Al2O3陶瓷封接。制造大型电子管和 磁控管的电极、引出盘和引出线。在使用 中应使选用的陶瓷与合金的膨胀系数相匹 配。当选用合金时，应根据使用温度严格 检验低温组织稳定性。在加工过程中应进 行适当的热处理，以保证材料具有良好的 深冲引伸性能。当使用锻材时应严格检验 其气密性。
铁镍膨胀合金4J33
• 1.5 4J33热处理制度 标准规定的膨胀系数及 低温组织稳定性的性能检验试样，在保护 气氛或真空中加热到900℃±20℃,保温1h， 以不大于5℃/min速度冷至200℃以下出炉。 • 1.6 4J33品种规格与供应状态 品种有丝、管、 板、带和棒材。 • 1.7 4J33熔炼与铸造工艺 用非真空感应炉、 真空感应炉或电弧炉熔炼。
20～400℃ 20～600℃ -
表2-2
20～300℃ 6.3
/10-6℃-1 20～400℃ 20～500℃ 6.1 6.9
20～600℃ 8.3
铁镍钴定膨胀瓷封合金4J33
• • • • 2.2 4J33密度 ρ=8.27g/cm3 2.3 4J33电性能 2.3.1 4J33电阻率 ρ=0.46μΩ·m 2.3.2 4J33电阻温度系数 见表2-4。
俄罗斯 38HК 美国 Co257 日本 德国 -
1.3 4J33材料的技术标准
铁镍膨胀合金4J33
1.4 4J33化学成分 见表1-2。

一：牌号4J33铁镍钴膨胀合金
高压合金管:钢珠光体耐热钢，高温强度在高温性(pb440mpa)和抗氧化性能，并具有一定的耐腐蚀氢。

因为钢含有较高含量的铬，c和其他合金元素，钢硬化倾向更明显，可焊性较差。

主要特点:精密无缝钢管内外壁无氧化层，没有泄漏在高压和高精度，高完成，冷弯变形，扩口，压扁无裂缝。

高压合金管主要用途:用于液压系统管道，汽车制造管道，工业，工程机械，铁路机车，航空航天，造船，注塑机，压铸机，机床，柴油机，石油化工，电站，锅炉设备等各行各业。

高压合金管又称作合金管，与高压合金管都是已碳钢为基体，内衬塑料具有防腐蚀，耐磨，抗冲击，摩擦小，环保卫生的特色，是运送水质流体的管道。

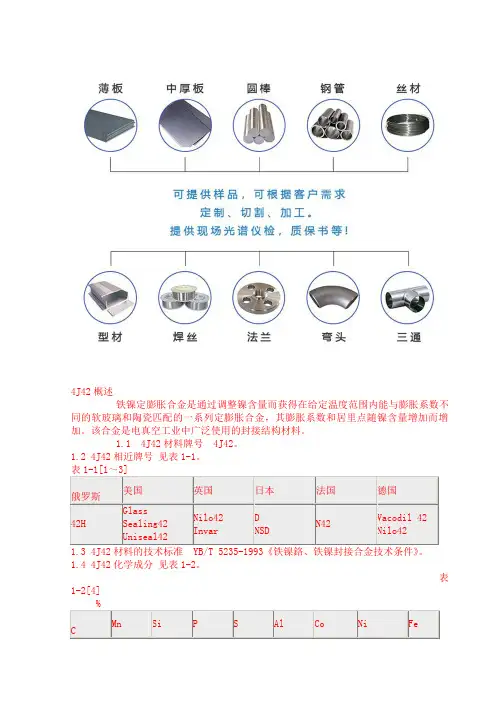

4J42概述铁镍定膨胀合金是通过调整镍含量而获得在给定温度范围内能与膨胀系数不同的软玻璃和陶瓷匹配的一系列定膨胀合金，其膨胀系数和居里点随镍含量增加而增加。

该合金是电真空工业中广泛使用的封接结构材料。

1.1 4J42材料牌号4J42。

1.2 4J42相近牌号见表1-1。

俄罗斯美国英国日本法国德国42H GlassSealing42Uniseal42Nilo42InvarDNSDN42Vacodil 42Nilo421.4 4J42化学成分见表1-2。

表1-2[4]C Mn Si P S Al Co Ni Fe1.5 4J42热处理制度标准规定的膨胀系数性能检验试样其热处理制度：在氢气气氛中将试样加热到900℃±20℃，保温1h，以不大于5℃/min速度冷至200℃以下出炉[4]。

1.6 4J42品种规格与状态品种有棒材、管材、板材、带材和丝材。

1.7 4J42熔炼与铸造工艺用非真空感应炉、真空感应炉或电弧炉熔炼。

1.8 4J42应用概况与特殊要求4J42属玻封合金典型牌号，经航空工厂长期使用，性能稳定。

4J42合金主要用于和软玻璃、陶瓷等封接，制作电子管、晶体管和集成电路的引线、框架和密封插头。

在应用中应使选用的封接材料与合金的膨胀系数相配。

热处理时应控制其晶粒度，以保证材料具有良好的深冲引伸性能。

当使用锻、轧材时应严格检验材料的气密性。

二、4J42物理及化学性能2.1 4J42热性能2.1.1 4J42溶化温度范围该合金溶化温度约为1430℃[1,2]。

2.1.2 4J42热导率λ=14.6W/(m·℃)[1,2]。

2.1.3 4J42比热容该合金的比热容为502J/(kg•℃)。

2.1.4 4J42线膨胀系数标准规定的合金平均线膨胀系数见表2-1。

合金的平均线膨胀系数见表2-2。

合金的膨胀曲线见图2-1。

2.3 4J42电性能电阻率ρ=0.61μΩ·m[1,2]。

表 8-231 合金的线胀系数
合金牌号
试样热处理制度
20～300℃
平均线胀系数
ā／(10—6／K)
20～400℃
20～450°C
PDF 文件使用 "pdfFactory Pro" 试用版本创建
在氢气气氛中加热至 900±20℃，保温 1h，再加热至 1100± 4J29 20℃，保温 15min，以不大于 5℃／min 速度冷至 200℃以下
铁镍钴玻封合金 4J29（YB／T 5231—127。
表 8-227 合金的牌号和化学成分
合金
牌号 C
P
4J29 O.03 O.020
S 0.020
化学成分(质量分数)(％) Mn Si Cu Cr Mo
≤ 0.5 O.30 O.20 0.20 0.20
Ni 28.5～29.5
出炉
①用于晶体管时上限为 5.6。
4.6～5.2
表 8-232 合金的典型膨胀系数
合金 牌号
20～200℃
20～300℃
20～400℃
平均线胀系数ā／(10—6／K) 20～450℃ 20～500℃ 20,600℃
20～700℃
4J29
5.9
5.3
5.1
5.3
6.2
7.8
9.2
注：表中所列数据仅供参考。
Co 16.8～17.8
Fe 余量
注：1.Al、Mg、Zr 和 Ti 的含量各不大于 O.10％，其总含量应不大于 0.20％，若需方有特殊
要求时，应在合同中注明。
2.在平均线胀系数满足本标准规定条件下，允许镍、钴含量偏离表中规定范围。
3.合金材的尺寸和外形应符合 GB／T14985《膨胀合金》的有关规定。

4j36 膨胀系数4J36是一种常用的耐高温合金材料，具有很高的膨胀系数。

本文将从膨胀系数的定义、影响因素和应用等方面介绍4J36的膨胀性能。

一、膨胀系数的定义膨胀系数是指物体在温度变化时长度、体积或密度的变化比例。

它是描述物体热胀冷缩特性的一个重要参数。

膨胀系数通常用α表示，单位是1/℃。

二、4J36的膨胀系数4J36是一种镍铁合金，其主要成分为Ni、Fe和Cr等。

由于其含有大量的铁和镍元素，因此具有较高的膨胀系数。

一般情况下，4J36的膨胀系数在20-100℃范围内为11.5×10-6/℃。

三、膨胀系数的影响因素1.材料成分：不同元素对材料的膨胀系数有不同的影响。

例如，铁、镍等元素的含量越高，膨胀系数也越高。

2.晶体结构：不同晶体结构的材料膨胀系数也不同。

晶体结构越紧密的材料，其膨胀系数越小。

3.温度变化范围：在不同的温度范围内，材料的膨胀系数也会有所变化。

通常情况下，材料的膨胀系数在高温下会增大。

四、4J36的应用由于4J36具有较高的膨胀系数，因此在一些特殊应用中得到了广泛的应用。

1.精密仪器制造：由于4J36的膨胀系数与玻璃等材料相近，因此常用于精密仪器的制造中，用于保持材料的尺寸稳定。

2.温度补偿元件：4J36的膨胀系数与其他材料的膨胀系数不同，可以用于制造温度补偿元件，用于调节温度变化引起的尺寸变化。

3.热敏电阻元件：由于4J36的膨胀系数较高，可以用于制造热敏电阻元件，用于测量温度变化。

五、总结4J36是一种具有高膨胀系数的耐高温合金材料。

其膨胀系数在20-100℃范围内为11.5×10-6/℃。

膨胀系数受材料成分、晶体结构和温度变化范围等因素的影响。

4J36常用于精密仪器制造、温度补偿元件和热敏电阻元件等领域。

通过对4J36膨胀系数的研究和应用，可以有效解决由温度变化引起的尺寸变化问题，具有重要的应用价值。

一、概述铁镍定膨胀合金是通过调整镍含量而获得在给定温度范围内能与膨胀系数不同的软玻璃和陶瓷匹配的一系列定膨胀合金，其膨胀系数和居里点随镍含量增加而增加。

该合金是电真空工业中广泛使用的封接结构材料。

1.1 4J50材料牌号 4J50。

1.2 4J50相近牌号见表1-1。

1.3 4J50材料的技术标准 YB/T 5235-1993《铁镍鉻、铁镍封接合金技术条件》。

1.4 4J50化学成分见表1-2。

在平均线膨胀系数达到标准规定条件下，允许镍含量偏离表1-2规定的范围。

1.5 4J50热处理制度标准规定的膨胀系数性能检验试样其热处理制度：在氢气气氛中将试样加热到900℃±20℃，保温1h，以不大于5℃/min速度冷至200℃以下出炉[4]。

1.6 4J50品种规格与供应状态品种有棒材、管材、板材、带材和丝材。

1.7 4J50熔炼与铸造工艺用非真空感应炉、真空感应炉或电弧炉熔炼。

1.8 4J50应用概况与特殊要求 4J50属玻封合金典型牌号，经航空工厂长期使用，性能稳定。

4J50合金主要用于制作精密阻抗膜片，湿簧、干簧继电器，精密长度计量，与相应的软玻璃封接。

在应用中应使选用的封接材料与合金的膨胀系数相配。

热处理时应控制其晶粒度，以保证材料具有良好的深冲引伸性能。

当使用锻、轧材时应严格检验材料的气密性。

二、4J50物理及化学性能2.1 4J50热性能2.1.1 4J50溶化温度范围该合金溶化温度约为1430℃[1,2]。

2.1.2 4J50热导率λ=16.7W/(m·℃)[1,2]。

2.1.3 4J50比热容该合金的比热容为502J/(kg•℃)。

2.1.4 4J50线膨胀系数标准规定的合金平均线膨胀系数见表2-2。

合金的平均线膨胀系数见表2-3。

合金的膨胀曲线见图2-3。

2.2 4J50密度ρ=8.21g/cm3[1,2]。

2.3 4J50电性能电阻率ρ=0.44μΩ·m[1,2]。

4J33合金的杨氏模量概述杨氏模量（Young’s modulus），也称为弹性模量，是描述材料在拉伸或压缩过程中的刚度和弹性恢复能力的物理量。

它是一个衡量材料对外力变形响应的重要参数。

本文将重点介绍4J33合金的杨氏模量。

1. 4J33合金的简介4J33合金，又称为Invar合金，是一种铁镍合金。

它主要由36%镍和64%铁组成，具有极低的热膨胀系数和良好的稳定性。

因此，在温度变化较大或需要稳定尺寸的应用中得到广泛应用。

2. 杨氏模量的定义与计算方法2.1 定义杨氏模量是指单位面积内物体在拉伸或压缩时产生的应力与应变之比，用来描述物体在外力作用下发生弹性变形时对该外力的抵抗能力。

2.2 计算方法杨氏模量可以通过以下公式计算：E=σε其中，E为杨氏模量，σ为物体受力产生的应力，ε为物体的应变。

3. 4J33合金的杨氏模量特性4J33合金具有以下杨氏模量特性：3.1 高杨氏模量4J33合金具有较高的杨氏模量，这意味着在外力作用下，该合金能够更好地抵抗形变。

这使得4J33合金在需要稳定尺寸和抵抗外部变形的应用中表现出色。

3.2 温度依赖性尽管4J33合金具有较高的杨氏模量，但它的杨氏模量在不同温度下会发生变化。

随着温度升高，4J33合金的杨氏模量会逐渐降低。

这是由于热膨胀系数与温度相关，在高温下热膨胀系数增大导致杨氏模量下降。

3.3 晶格结构对杨氏模量的影响晶格结构对4J33合金的杨氏模量也有一定影响。

由于该合金主要由铁和镍组成，其晶格结构与纯铁和纯镍略有不同。

因此，在相同外力作用下，4J33合金的杨氏模量可能会略有差异。

4. 4J33合金杨氏模量的应用由于4J33合金具有较高的杨氏模量和稳定性，它在许多领域得到广泛应用：4.1 精密仪器由于4J33合金具有极低的热膨胀系数，它常被用于制造精密仪器中需要稳定尺寸的部件。

例如，在光学仪器中，使用4J33合金可以保证镜片和透镜在温度变化时不会发生形变。

4.2 航空航天工业在航空航天工业中，温度变化是一个常见的挑战。

4J33膨胀瓷封合金咨询材料供应商焱狄金属TEL:①③①②②②⑨⑧②②⑧4J33属定膨胀瓷封合金，执行标准：YB/T5231-2005特性：在某一定温度范围内保持一定的膨胀系数，其α(20~100℃)=(4~11)×10-6℃-1。

这种合金的膨胀系数与玻璃、陶瓷和云母等接近，可与之匹配(或非匹配)封接，所以又称为封接合金，被广泛地应用于电子管、晶体管、集成电路等电真空器件中作封接、引线和结构材料。

材料介绍：(1)牌号和化学成分。

合金的牌号和化学成分合金牌号化学成分(质量分数)(％)C P S Mn SiNi Co Fe ≤4J33O.05O.02O.020O.500.3032.1～33.614.0～15.2余量(2)力学状态丝材的抗拉强度状态代号状态抗拉强度／MPa R软态<5851硬态>860带材的抗拉强度状态代号状态抗拉强度／MPa R软态<570l硬态>700深冲态带材的硬度状态厚度／mm硬度HV深冲态>2.5≤170≤2.5≤165合金的线胀系数合金牌号试样热处理制度平均线胀系数ā／(10—6／K)20～300℃20～400℃20～500℃20～600℃4133在保护气氛或真空中加热到900±20℃，保温1h，以不大于5℃／min的速度冷至200℃以下出炉6.O～6.86.6～7.4合金的典型线胀系数合金牌号不同温度范围内的平均线胀系数ā／(10—6／K) 20～200℃20.300℃20～400℃20～500℃20～600℃4J337.1 6.5 6.37.18.5。

4J36是低膨胀合金4J36具有超低膨胀系数的特殊的低膨胀铁镍合金。

合金的居里点约为230℃，低于230℃合金是铁磁性的，高于230℃是无磁的，该合金主要用于制造在气温变化范围内尺寸近与恒定的元件，广泛用于无线点工业、精密仪器、仪表等在-250℃和+200℃之间具有极低的热膨胀系数。

具有很好的塑性和韧性。

相近牌号美国： UNS K93600，UNS K93601法国： Fe-Ni36德国： W.Nr.1.3912技术标准YB/T 5241按要求标准化学成分Typical values(Weight %)Ni Fe C Si Mn P S ≤35.0-37.0余0.050.300.600.0150.01力学性能 (退火态)温度℃屈服强度R p0.2/MPa抗拉强度R m/ MPa延伸率δ5 /%-250880100040 031052040 3009541050 6009521070物理性能溶点：1430℃密度：8.1 g/m3比热：515 J/（kg·℃）耐腐蚀性在室温干燥空气中具有抗腐蚀性。

在其他恶劣环境中，如潮湿空气中，有可能会发生腐蚀（生锈）。

加工热加工1. 温度范围1050℃～800℃，冷却方式为水淬或快速空冷。

2. 为得到最佳性能，热加工后要进行软化退火。

冷加工1. 冷加工材料应为退火态，加工硬化率与奥氏体不锈钢相似。

2. 若冷加工量较大，则需要中间退火处理。

3. 在特殊的条件下可进行预冷变形，因为冷变形可以降低膨胀系数。

这种冷变形没有持久性能，尤其在高温下，可以采用比工作温度高约80℃、时间3小时、慢速冷却的人工时效进行稳定化处理。

焊接工艺1、可采用所有焊接工艺进行焊接，包括钨电极焊、金属电弧焊、等离子焊、氩弧焊、手工电弧焊等。

首先考虑采用脉冲电弧焊。

2、焊接前，材料要处于退火态，干净，无油污、刮痕、记号漆等3、必须采用低热量输入，层间温度应低于120℃。

4、不需要焊前和焊后热处理。

3 分类与定义 根 据 合 金 的 主 要 物 理 性 能 ,将 精 密 合 金 分 为 六 大 类 : a) 软磁合金:矫顽力低于几百安培每米的铁磁性或亚铁磁性合金; b) 变形永(硬)磁合金:矫顽力大于1000A/m 可变形的铁磁性或亚铁磁性合金; c) 弹性合金:具有特定弹性性能的合金; d) 膨胀合金:具有特定线热膨胀系数的合金; e) 热双金属:由2层或多层具有不同线热膨胀系数的金属或合金构成的复合材料; f) 精密电阻合金:电阻温度系数绝对值和对铜热电动势绝对值均小,并且稳定性好的电阻合金。
2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引 用 文 件,仅 注 日 期 的 版 本 适 用 于 本 文
件 。 凡 是 不 注 日 期 的 引 用 文 件 ,其 最 新 版 本 (包 括 所 有 的 修 改 单 )适 用 于 本 文 件 。 GB/T4461 热双金属带材
5625 5695 1615 5695 56525
1675 1615
' 56545 56545 56545 56545 56545 56545 56545 56545 56545 56545 56545 56545
' ( ) * + , * - !
#
"(
)$
"*
%*
2168
56545


)$
"*
%*
)+
",
-.
/0 -./0
757
1 12134 1234124 35363 3517 3513 35317 35317






1+

457
