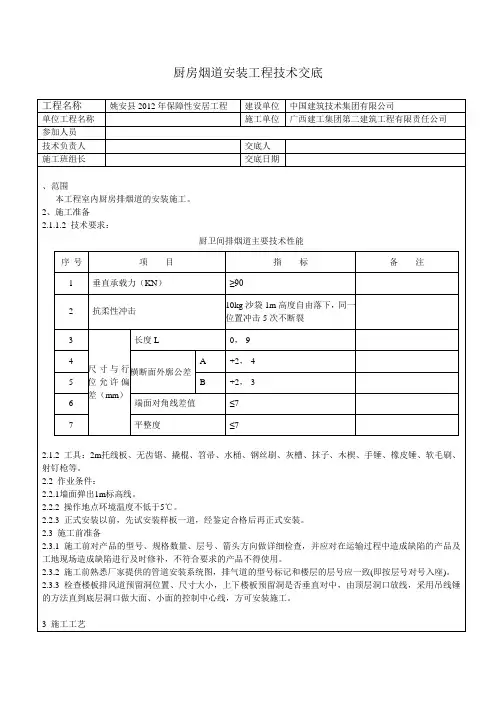

一、工程概况厨房间烟道安装，厨房间烟道(AC-2-8，250×300×2880)。
每层共8户，每户装一只；共计264只。
二、施工准备1、材料及工具（1）成品烟道进场，进入施工现场的烟道必须较光滑，边角楞应齐全，无残缺,无裂缝。
烟道每节2.88米，应方正。
几何尺寸误差应在2mm内。
（2）工具：5米钢卷尺、吊线坠、线绳、小推车、螺丝刀、锤子。
2、作业条件（1）检查顶板烟风道预留洞位置有无偏差，若有偏差，需提前对结构预留洞口进行剔凿处理。
（2）检查通风管道的外观质量，内外表面不应有裸露纤维，塌陷等现象，内表面应光滑平整，主支隔板不应有破损现象。
管道表面不允许有贯通性裂纹。
三、工艺流程洞口处理→安装首根烟风道→烟风道顶部结构卸荷→安装上部烟风道→烟风道接口处吊模、灌浆→检查与验收。
四、烟风道施工1、原洞口结构的处理：在结构施工时，检查顶板烟风道预留洞位置有无偏差，若有偏差，需提前对结构预留洞口进行剔凿处理。
注意：洞口上口封板需安装一层，处理一层，不得一次处理太多，若覆盖不到位则带来安全隐患。
2、安装首根烟风道（1）本工程厨房间排风烟道（AC-2-8CB）。
首根风道安装前，对上下层结构板之间的垂直间距进行核查，首根烟风道上口标高要求与上层结构上口面标高平。
烟风道首层安装时，因底部为回填土，应安装烟道承托钢筋并将墙面承托墙垛1:2水泥砂浆找平。
（2）由于本工程选用的防火型烟风道规格较小，所以烟风道的竖起、安装采用直接用绳索于安装层顶板向上拉。
注意事项；对于烟道洞的洞口方向要求严格按照图纸中要求进行施工。
（3）烟风道吊装就位完毕，根据楼面烟风道位置线，将烟风道根部就位准确，利用线锤将烟风道的垂直度校正到位，上口用木楔固定牢固。
注意木楔固定烟风道时，不要楔得太紧，以免损坏烟风道，一次安装不得超过3节，3节上口必须加固锁口，焊接钢筋、水平力支撑高于烟道30mm砼抹水平口。
（4）烟道安装要求3节一设支撑，支撑用14-18钢筋现场制作，用作支撑的钢筋一端用电钻打孔植入墙体，植入墙体长度不小于5cm，一端支于楼面板上，支撑点剔凿2-3cm凹槽，支撑点钢筋超出洞口边缘8-10cm。
关于做好厨房、卫生间烟道防渗漏的通知随着现在人们的生活水平不断提高，对产品定位不断提高，业主对工程质量的要求也越来越高。
近几年对于一些洋房、高层住宅楼房普遍都存在烟道渗漏，而且烟道渗漏是业主重点投诉的问题之一。
所以我们必须做到提前预控，以防止后期烟道渗漏。
为此，我公司组织人员进行探讨和借鉴外面项目的成功做法进行整理统一，现我公司项目部对烟道安装和验收做如下明确规定：1、对未安装烟道的在建项目或新建项目，改变原来“先砌砖后安装烟道的施工工艺”，统一改为“先安装烟道后砌砖的施工工艺”。
2、对于烟道安装已完成的房号，烟道周边一律实行带水验收。
附件一：新旧工艺的优缺点及其工艺流程、技术要求附件一：厨房、卫生间烟道安装技术交底中磊集团锦湖苑B区玉祁项目部：年月日附件一新旧工艺的优缺点及其工艺流程、技术要求一、旧工艺的缺点：（先砌砖后安装烟道）1、由于先砌砖后安装烟道，烟道有两边紧贴墙体或空隙太小，根本无法进行烟道周边封堵，是导致渗漏的主要原因。
2、由于先砌砖后安装的工艺，整幢楼都是从下往上砌完砖后，再从下到上安装烟道，待全部安装好后，才开始封堵烟道周边预留洞，导致层层烟道都要承受来自上面多层烟道所传来的自重，下一层烟道一旦受到破坏，那么上部就会整体失稳，造成倒塌。
二、新工艺的优点：（先安装烟道后砌砖）1、由于先安装烟道后砌砖，那么就不会出现旧工艺（先砌砖后安装）烟道两侧紧贴墙体或空隙太小而无法封堵的现象，就可以彻底解决烟道渗漏的主要原因。
2、每层烟道安装完后，及时封堵烟道预留洞，那么来自上部的力就会有效传到楼板上，就不用担心失稳或过重而倒塌现象。
三、技术要点：1、烟道预留洞每边需封堵的宽度不少于 2.5CM。
预留洞封堵的材料、工艺与排水立管洞口封堵一样。
2、每一节烟道顶部要比上一层楼板面低2CM，便于保证上、下两节烟道在楼板面上接驳口的密封性；首层需做反坎200MM高。
3、根据高层烟道安装规范要求：每隔3层需设置卸载措施。

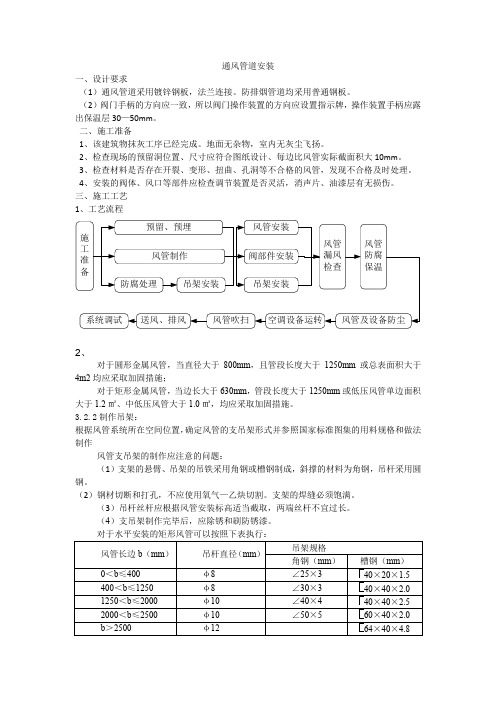

通风管道安装一、设计要求（1）通风管道采用镀锌钢板，法兰连接。
防排烟管道均采用普通钢板。
（2）阀门手柄的方向应一致，所以阀门操作装置的方向应设置指示牌，操作装置手柄应露出保温层30—50mm。
二、施工准备1、该建筑物抹灰工序已经完成。
地面无杂物，室内无灰尘飞扬。
2、检查现场的预留洞位置、尺寸应符合图纸设计、每边比风管实际截面积大10mm。
3、检查材料是否存在开裂、变形、扭曲、孔洞等不合格的风管，发现不合格及时处理。
4、安装的阀体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。
三、施工工艺1、工艺流程2、对于圆形金属风管，当直径大于800mm，且管段长度大于1250mm或总表面积大于4m2均应采取加固措施；对于矩形金属风管，当边长大于630mm，管段长度大于1250mm或低压风管单边面积大于1.2㎡、中低压风管大于1.0㎡，均应采取加固措施。
3.2.2制作吊架：根据风管系统所在空间位置，确定风管的支吊架形式并参照国家标准图集的用料规格和做法制作风管支吊架的制作应注意的问题：（1）支架的悬臂、吊架的吊铁采用角钢或槽钢制成，斜撑的材料为角钢，吊杆采用圆钢。
（2）钢材切断和打孔，不应使用氧气—乙炔切割。
支架的焊缝必须饱满。
（3）吊杆丝杆应根据风管安装标高适当截取，两端丝杆不宜过长。
（4）支吊架制作完毕后，应除锈和刷防锈漆。
3.2.3管道排列：要兼顾其他专业的管线布置情况，以确定是否采用共用支架或组合式支架，避免管线间发生冲突，保证水暖专业整体施工的顺利进行；3.2.4设置吊点：支、吊架的设置形式、间距、以及所采用的材质，需根据风管所安装的具体位置及风管的管径大小确定；设置前应对每个系统的支吊架进行整体规划；支吊架位置不允许设在风口、阀门、检查门及自控机构处，以免妨碍操作，吊架不得直接吊在法兰上；离风口或插接管的距离不小于200mm。
吊杆应平直，安装时位置要正确，做到牢固可靠；3.2.5安装吊架：按风管的中心线，找出吊杆敷设位置，单吊杆在风管的中心线上，双吊杆可以按托盘的螺孔间距或风管的中心线对称安装。
通风管道安装技术交底内容一、施工准备（一）作业条件1、集中加工应具有宽敞、明亮、洁净、地面平整、不潮湿的厂房。
2、作业地点要有相应的加工工艺的必备工具、设施及电源和可靠的安全防护装置，并有消防器材。
3、风管制作应有批准的图纸，经审查的大样图，系统图，并有施工员书面的技术质量及安全交底。
（二）施工器具：龙门剪板机、电冲剪、手用电动剪倒角机、咬口机、压筋机、折方机、合缝机、振动式曲线剪板机、卷圆机、圆弯头咬口机、型钢切割机、角(扁)钢卷圆机、液压钳钉钳、电动拉铆枪、台钻、手电钻、冲孔机、插条法兰机、螺旋卷管机、电、气焊设备、空气压缩机油漆喷枪等设备及不锈钢板尺、钢直尺、角尺量角器、圆规、洋冲、铁锤、木锤、拍板、各类胎具、料桶、刷子等小型工具。
（三）材料要求1、能适用的板材、管材等主要材料应有出厂质量证明文件(包括出厂合格证、质量合格证明及检测报告等)。
2、非金属材料及填充料等应符合设计要求，有齐全的质量证明文件。
二、质量要求1、金属风管及配件制作。
质量要求应符合《通风与空调工程施工质量验收规范》(GB50243- )的规定。
表6-142、《通风与空调工程施工质量验收规范》(GB30243- )的规定。
表6-153、工程施工质量验收规范》(GB50243- )的规定。
表6-16表三、工艺流程1、金属风管制作。
2、非金属、复合材料风管制作。
3、风管部件及消声器制作。
四、操作工艺（一）风管制作1、画线要据风管的不同尺寸形状和规格分别进行，同时对同一段凤管要完整进行，防止画线错孔和下料的多少有误。
2、板材剪切依据画线的阶段不同，分别进行，同时必须进行下料的复核，以免有误。
按画线形状用机械剪刀和手工剪刀进行剪切。
3、剪切时，手严禁伸入机械压板空隙中，上刀架不准放置工具等物品，调整板料时，脚不能放在踏板机上，使用。
通风管道安装安全技术交底一、施工准备(一)作业条件l、一般送风机系统和空调系统的安装，要在建筑物围护结构施工完，面无杂物的条件下进行。
2、对空气洁净系统的安装，应在建筑物内部安装部件的地面已做好，室内无灰尘飞扬或有防尘措施的条件下进行。
障碍物已清理，地墙面已抹灰完毕。
3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础已确定，设备连接器、罩体方位已知的情况下进行。
4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。
5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。
(二)材质要求l、各种安装材料应具有出厂合格证明书或质量鉴定文件及产品清单。
2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。
3、安装的阀体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。
4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉，拉铆钉，焊条、各种帆布、无纺布、射钉、膨胀螺栓应符合产品质量要求。
(三)工器具主要工器具有：手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。
二、质量要求(一)送、排风，防排烟，除尘系统1、主控项目(1)在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应小于1.6mm。
风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵。
(2)风管安装必须符合下列规定：1)风管内严禁其他管线穿越；2)输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统应有良好的接地，通过生活区或其他辅助生产房间时必须严密，并不得设置接口；3)室外立管的固定拉索严禁拉在避雷针或避雷网上。
(3)输送空气温度高于800C的风管，应按设计规定采取防护措施。
(4)风管部件安装必须符合下列规定：1)各类风管部件及操作机构的安装，应能保证其正常的使用功能，并便于操作；2)斜插板风阀的安装，阀板必须为向上拉启；水平安装时，阀板还应为顺气流方向插入；3)止回风阀、自动排气活门的安装方向应正确。
一、前言为确保通风安装工程的安全顺利进行，保障施工人员的人身安全和工程的质量，现将通风安装工程的安全技术交底如下：二、施工人员安全注意事项1. 施工人员必须严格遵守国家相关法律法规和施工现场的安全规章制度，提高安全意识，确保自身安全。
2. 进入施工现场必须佩戴安全帽，系好帽带，锁好帽扣。
严禁酒后作业、吸烟、追逐打闹。
3. 施工过程中，严禁穿拖鞋、赤背（女职工禁穿高跟鞋）。
4. 高处作业时，必须佩戴安全带，并系好保险钩。
严禁攀爬模板、脚手架等不稳固的设施。
5. 施工现场应设置明显的安全警示标志，禁止无关人员进入危险区域。
三、设备吊装与运输安全注意事项1. 吊装前，必须检查吊车的钢丝绳、吊钩等部位是否完好，确保吊装安全。
2. 吊装时，应有懂吊装的信号指挥员，并设旁站监护人员。
3. 在有高压线和其他建筑物较近的情况下，严禁使用吊车进行安装，应采取其他方法。
4. 设备离安装地点较远的情况下，在运输过程中，要注意以下事项：a. 检查路面是否平整，确保运输安全。
b. 准备枕木、滚杠、倒链等运输工具，并检查其零部件是否灵敏有效。
c. 倒链的吨位必须大于设备的吨位0.5吨以上，严禁使用小吨位的倒链。
d. 运输过程中，设备的前方及两边严禁有人，应平稳拉动。
四、地下室、人防设备安装安全注意事项1. 必须派有经验的施工人员进行施工。
2. 检查低压照明是否符合要求，线路要架空2米以上，照明灯泡必须有防护罩。
3. 安装地点的杂物要清理干净，排除不安全因素。
4. 地下潮湿或有水的情况下，应采取防潮、防水措施。
五、模板安装与拆除安全注意事项1. 模板支撑不得使用腐朽、扭裂、劈裂的材料。
2. 顶撑要垂直、底部平整坚实，并加垫木。
3. 木楔要钉牢，并用横顺拉杆和剪撑拉结牢固。
4. 采用桁架支撑应严格检查，发现桁架严重变形、螺栓松动等应及时修复。
5. 安装模板应按工序进行，当模板没有固定前，不得进行下一道工序作业。
六、总结通风安装工程安全技术交底旨在提高施工人员的安全意识，确保工程质量和施工人员的人身安全。
编号：C010209-028工程名称金河湾商住小区交底部位厨卫间排气道施工单位南通盛强建设工程有限公司交底时间交底内容：1、作业条件1.1机具准备撬棍、吊钩、吊索具、卡环等工具。
1.2材料准备1.2.1住宅厨房、卫生间排风道选用图集为16J916-1。
1.2.2排风道进风口下方应标明产品标志、生产厂家及生产日期，标明表示气流方向的箭头“↑”朝上。
1.2.3通风道进场后应检查产品的型号、规格数量、层号、箭头方向，并应对在运输过程中造成缺陷的产品及工地现场造成缺陷进行及时修补，不符合要求的产品不得使用。
1#楼：厨房排气道：1-9层洞口为400×400（排气道350×350），10-17层洞口为450×450（排气道400×400）；卫生间排气道：1-11层洞口为300×300（排气道250×250），12-17层洞口为350×350（排气道300×300）。
2#楼：厨房排气道：1-9层洞口为400×400，10-18层洞口为450×450，19-21层洞口为500×500；卫生间排气道：1-11层洞口为300×300，12-21层洞口为350×350。
3#楼：厨房排气道：1-9层洞口为400×400，10-18层洞口为450×450，19-24层洞口为500×500；卫生间排气道：1-11层洞口为300×300，12-22层洞口为350×350，23-24层洞口为400×400。
共3页，第1页交底人接受交底人质量检查员编号：C010209-028工程名称金河湾商住小区交底部位厨卫间排气道施工单位南通盛强建设工程有限公司交底时间交底内容：1.3作业准备1.3.1由顶层洞口放线，采用吊线锤的方法直到底层洞口做大面、小面的控制中心线，检查楼板排风道预留洞位置、尺寸大小，上下楼板预留洞是否垂直对中。
第1篇本工程为住宅工程，涉及烟道施工。
烟道是建筑物中用于排放厨房油烟和通风的重要设施，其施工质量直接关系到建筑物的安全和居住舒适度。
为确保烟道施工质量，特进行以下技术交底。
二、施工准备1. 材料准备：烟道材料应选用符合《住宅厨房和卫生间排烟（气）道制品》JG/T194-2018行业标准的水泥预制构件，水泥强度不应低于32.5级，构件耐火极限不应低于1.0h。
构件增强材料应使用网号04X04丝径不小于0.7mm的热镀锌电焊网及直径不小于4mm的钢筋。
2. 工具准备：电钻、切割机、水平尺、线锤、水平尺、卷尺、钢卷尺、刷子、抹子、水桶等。
3. 人员准备：施工人员应具备烟道施工经验和技能，熟悉施工图纸和规范要求。
三、施工工艺1. 施工前，应按照设计图纸要求，对烟道位置进行测量放线，确保烟道位置准确。
2. 根据放线结果，在烟道位置安装龙骨，龙骨间距应符合设计要求。
3. 在龙骨上敷设防水防潮隔膜，并在隔膜之间填充岩棉，以提高烟道的保温隔热性能。
4. 在竖向龙骨之间安装横向龙骨，并沿竖向龙骨和横向龙骨的外立面敷设涂装板。
5. 安装烟道时，应确保烟道与楼板、墙体的连接牢固，密封性能良好。
6. 烟道安装完成后，进行烟道抹灰，抹灰厚度应符合设计要求，抹灰面应平整、光洁。
7. 烟道抹灰完成后，进行质量检查，确保烟道施工质量符合规范要求。
四、质量控制1. 材料质量：确保烟道材料符合《住宅厨房和卫生间排烟（气）道制品》JG/T194-2018行业标准要求。
2. 施工工艺：严格按照施工工艺进行施工，确保烟道安装牢固、密封性能良好。
3. 质量检查：施工过程中，应进行全过程质量检查，发现问题及时整改。
4. 工程验收：施工完成后，应进行工程验收，确保烟道施工质量符合规范要求。
五、安全措施1. 施工人员应穿戴好个人防护用品，如安全帽、工作服、手套等。
2. 施工现场应设置安全警示标志，确保施工安全。
3. 施工过程中，应严格遵守操作规程，防止安全事故发生。
厨房、卫生间通风道安装技术交底随着现代人们生活水平的不断提高，对家居环境的要求也越来越高。
除了买房要求采光好外，还有一个很重要的问题就是通风。
特别是在厨房和卫生间这两个家庭最易产生难闻气味的地方，通风问题必须要引起足够的重视。
因此，本文将介绍厨房、卫生间通风道的安装技术，帮助大家更好地解决通风问题。
厨房通风道安装技术安装位置厨房通风口的位置以厨房炉灶为中心，安装新风口与排风口的距离应该保持一定的距离，并且两个通风口的位置要错位安装，这样可以避免新风口与排风口产生短路。
在一般情况下，新风口应该安装在人高1.5~1.8m的地方，排风口应该安装在地面到顶端的位置上。
尺寸标准根据国家标准规定，厨房排风（或新风）口的面积应该是炉子的2倍以上，并且面积不能小于1.2平方米。
这个标准对于一般家庭的厨房而言已经足够，如果超出这个面积需要再次咨询专业人士。
安装方法1.安装新风口：在厨房新风口安装前，要去掉炉子、柜子等遮挡物，然后确定好新风口的位置和面积。
切记不可将新风口安装在易受油烟污染区域，否则影响新风效果。
之后，将新风口固定在安装洞上，并用灰浆将其牢固地封住。
2.安装排风口：在厨房排风口安装前，也需要去掉炉子、柜子等遮挡物，然后确定好排风口的位置和面积。
切记不可将排风口安装在易受油烟污染区域外面，否则排风不及时。
之后，将排风口安装在排气管的末端，这样可以避免漏风，同时，选用好的排气管材料也是很重要的。
卫生间通风道安装技术安装位置在卫生间通风口的设置上，主要是墙上和吊顶上通风孔建议使用墙上开孔。
在安装的时候，也一定要注意干净卫生间的清洁管理，如检查通风口、孔、散气管是否沾染污物，若无必要的处理，可先用湿布擦拭。
确实有较顽固的油污，可用干净布蘸取清洁剂或酒精擦拭。
在设立卫生间内窗户通风器时，应设置开度适当的小板或网，以防小蚊子飞进来。
尺寸标准根据国家标准规定，卫生间通风量应为该房间容积的7~10倍，通风口的面积也应根据房间的容积大小来确定。
一、交底对象全体通风道安装施工人员、监理人员、安全管理人员。
二、交底时间[具体日期]三、交底地点[具体地点]四、交底内容1. 施工前的准备工作（1）施工人员必须具备相应的专业技能和安全生产知识，熟悉通风道安装施工流程及安全技术要求。
（2）对施工人员进行安全教育培训，确保施工人员掌握安全操作规程。
（3）施工前，对施工人员进行技术交底，明确施工任务、质量要求及安全注意事项。
2. 施工现场安全注意事项（1）进入施工现场必须佩戴安全帽，系好帽带，锁好帽扣。
（2）严禁穿拖鞋、赤背（女职工禁穿高跟鞋）。
（3）施工现场严禁吸烟、追逐打闹，严禁酒后作业。
（4）施工人员必须遵守国家的法律、法规和企业的安全劳动纪律。
3. 施工过程安全注意事项（1）施工前，检查施工机具、设备是否完好，确保安全使用。
（2）施工过程中，注意观察周围环境，确保施工安全。
（3）施工过程中，严禁擅自改动设计图纸，如需改动，需经设计单位同意。
（4）在通风道安装过程中，注意以下事项：a. 风管连接处必须严密，防止漏风。
b. 风管支架固定牢固，防止风管晃动。
c. 风管与设备连接处应采用软连接，避免因设备振动导致风管损坏。
d. 风管安装完成后，进行严密性测试，确保无泄漏。
4. 高处作业安全注意事项（1）高处作业人员必须佩戴安全带，系好安全绳。
（2）高处作业区域设置安全防护网，防止人员坠落。
（3）高处作业时，注意观察下方，确保下方无人。
（4）高处作业完成后，及时清理作业区域，防止人员误入。
5. 火灾预防及应急处理（1）施工现场设置消防器材，确保消防器材完好。
（2）施工人员掌握消防器材的使用方法。
（3）施工过程中，严禁使用明火。
（4）发生火灾时，立即报警，并采取相应措施进行扑救。
五、交底人[交底人姓名及职务]六、备注1. 施工过程中，如遇特殊情况，应及时向项目负责人报告。
2. 施工人员必须遵守本交底内容，确保施工安全。
3. 施工单位应定期对施工人员进行安全教育培训，提高施工人员的安全意识。
某住宅楼工程，位于镇江新区，总建筑面积约10万m2，框剪结构，地上33层全部为住宅，地下2层为车库，厨房卫生间烟道采用防火型变压式排气道。
1、共同排气道的特点及工作原理各层住户均安装抽油烟机时，能有效防止上下楼层厨房相互串烟、串味的问题，同时能满足厨房必要的排风量，如果未使用抽油烟机，这一系统又是一良好的自然通风道，用户使用方便，维护简单，排气效果好，保证了建筑物外形的整体美观。
能充分利用空气动力学原理，当动压与静压转换时，依靠变压板导向管道自动调整流通截面的大小，从而消除气幕的阻滞作用并在特定位置完成动压和静压的转换，使不用抽油烟机的厨房排风口处静压很小（基本保持Pj ≤0），呈负压状态形成抽力，因此可消除串烟、串味现象。
2、施工技术原理（1）在现浇楼板上预留洞口时，将洞口留成倒四棱台（图1–3）。
（2）排气道安装时，在楼板下部排气道就位校准后，支设模板填塞细石混凝土固定下部排气道。
待填塞的细石混凝土达到一定强度后，通过吊模方法（吊设一个比排气道内径略小的筒体），填塞第二层细石混凝土，其厚度不大于40 mm（图4），同时沿周边压入直径6 mm的圆钢，该层混凝土实际形成了一个方形的筒体结构，由于预留洞口为倒四棱台，该筒体结构实为一个中空的混凝土楔体，利用这一中空的混凝土楔体承托上部排气道的荷载，并将荷载传给楼板，其中的圆钢以增强楔体的整体性，同时对边角起保护作用，不会因拆除筒模而破损。
上部排气道校准就位后，用防水砂浆找平排气道根部周边下凹部分。
图1 现浇楼板留洞示意图2 洞口模板图3 拆模后洞口图4 技术原理示意1–洞口；2–填塞筒体；3–圆钢；4–防水砂浆3、工艺流程及操作要点3.1 工艺流程楼面清理→在楼面上弹排气道位置线（中心线）→下部排气道就位，伸入板内30 mm左右→支设模板，同时使排气道上口中心线与楼面所弹中心线对齐→浇筑第一层混凝土并再次校正排气道位置→养护→筒模支设→浇筑第二层混凝土并压入钢筋→养护→上部排气道就位校准→面层防水砂浆。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
工程名称XXXXX工程交底日期XXX年X月X日施工单位XXXXXX项目部分项工程名称/交底提要烟风道施工技术交底交底内容：向必须按照平面布置图朝向进行安装。
4、排气道安装需要每层卸载，单面靠墙、双面靠墙排气道均在根部植2根ф12钢筋，钢筋设置在排气道两侧侧壁正下方。
钢筋刷防锈漆做防锈处理。
双面靠墙排气道单面靠墙排气道审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
工程名称XXXXX工程交底日期XXX年X月X日施工单位XXXXXX项目部分项工程名称/交底提要烟风道施工技术交底交底内容：排气道安装泡面图2、吊装找准洞口位置、在首层通风道位置处坠浆、通风道就位、接第二节通风道、依次安装标准层通风道。
两烟风道之间吊模分2次浇筑C20细石混凝土。
吊模支设禁止使用铁丝吊模，采用如下图支设方式。
风道吊模支撑体系4、根据12J15-1/2中要求排气道每根长为（2800-20）mm，考虑到墙体砌筑后排气道长为2780mm，无法正常运送至预留洞位置，要求朗瑞公司在砌筑大面积展开前将排气道安装完毕。
审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
工程名称XXXXX工程交底日期XXX年X月X日施工单位XXXXXX项目部分项工程名称/交底提要烟风道施工技术交底交底内容：5、待每层安装完毕后，将两风道之间缝隙采用防水油膏满涂，之后将风道与楼面之间的缝隙用C20细石混凝土分2次灌实。
6、排气道与屋面交接处采用建筑密封膏堵严。
7、进气口位置、尺寸见下图。
五、质量要求：1、所有接缝连接处必须用胶灰连接，水泥胶灰应涂抹均匀，饱满，以防漏气。
技术、安全交底记录
施工单位：山西省第二建筑工程公司2013年9月2日
交底内容:
厨房、卫生间通风道安装技术交底
一、施工准备
1、材料准备
2、材料要求
2.1、各类附属配件齐全，材料证明齐全有效。
2.2、菱镁高强防火玻璃纤维通风道内表面应光滑，外表面应平整无空洞和裂缝, 端面平整且无毛边。
3、作业条件
3.1、施工前熟悉厂家提供的管道安装系统图，排气道的型号标记和楼层的层号应一致（即按层号对号入座）。
3.2、核对型号、标志、尺寸及外观进行检查。
二、施工工艺
技术、安全交底记录
施工单位：山西省第二建筑工程公司2013年9月2日
1、工艺流程
通风道运输至各安装位置T掉垂线定位T从底到顶安装就位临时固定T吊模细
当上下通风道相接于楼板时，在通风道顶端距短边40mm处的长边上放置两根© 10
钢
表C2-2
技术、安全交底记录施工单位：山西省第二建筑工程公司
名称
筋，钢筋长度应比预留孔长100mm两端各有50mm搁置在墙体或楼板上，处理好接口部分，使上下管口连接吻合。
通风道按建筑平面定位无误后，用木楔固定。
2、通风道接高抹抗裂砂浆，缠绕网格布连接。
3、出屋面通风道施工应在屋面施工前进行。
4、通风道在施工安装过程中，为防止杂物掉入排气道内，通风道管口应采取遮
挡措施。
5、产品堆放场地必须平整，层层垫木方，木方应放置在距风道端部300mn处, 堆放高度不得超过2m
四、质量标准
1、通风道的规格、型号、位置必须符合设计要求及施工规范规定。
2、接缝必须严密平整，严禁有漏气现象。
表C2-2
技术、安全交底记录
施工单位：山西省第二建筑工程公司
2013年9月2日
工程朝阳地产“#商住楼工程交底厨房、卫生间通风道安装共4页名称ny J 1 1—1 丿［甘1 7 1—L- l><x—部位第4页
3、允许偏差项目：排烟道安装的允许偏差应符合下表的规定排烟道安装允 许偏差
五、 成品保护
1、 安装好的通风道要用废竹胶板将四周护起
1m 高，严防碰坏。
2、 运输和堆放的通风道成品要轻抬、轻放，场地平整。
3、 严禁向通风道内乱扔东西。
六、 安全卫生措施
1、 施工人员严禁吸烟、穿拖鞋及不戴安全帽。
2、 焊接角钢框人员必须有上岗证，严禁非操作人员随意焊接。
3、 因楼层较高，通风道从上到下安放时，下层必须有二人接放，而且每组安 装人员
必须准备一梯子，以满足高度要求。
