光伏电站全站桥架电缆敷设及防火措施作业指导书

电缆桥架制作安装作业指导书
1、进入现场时，必需正确佩戴合格平安帽，不得酒后进入现场。

2、高处作业时，首先要检查全部脚手架是否已经过验收，确认无事故隐患后方可使用。

3、高处作业时，必需正确使用合格平安带，并将其悬挂在上方坚固处。

4、严禁在施工现场吸烟，并留意防火。

七、环保留意事项1、桥架、型钢下角料不行乱扔，集中放置，过长下角料能用的尽量使用，节约材料。

2、切割机、电焊机、施工照明用完准时停掉电源。

3、桥架用连接板、螺栓限量领取，不得乱放、乱弃。

现场桥架、立柱、托臂等材料摆放整齐，分类摆放。

4、使用电焊时，要防止火花乱溅，留意防火，焊条头集中放置，交于工具室。

5、补刷漆时，留意对地面、桥架等滴流污染，要实行爱护措施。

废毛刷、漆桶要收回交工具室，集中处理。

6、安装过程中，产生的垃圾要做到随干随清、文明施工。

- 1 -。

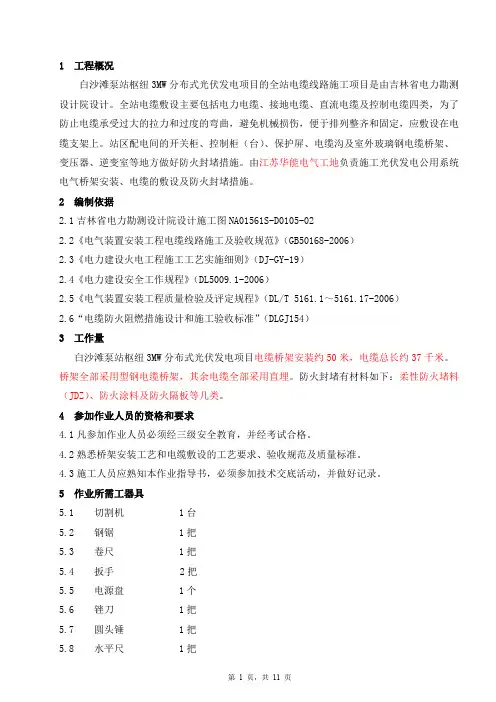

1 工程概况白沙滩泵站枢纽3MW分布式光伏发电项目的全站电缆线路施工项目是由吉林省电力勘测设计院设计。

全站电缆敷设主要包括电力电缆、接地电缆、直流电缆及控制电缆四类，为了防止电缆承受过大的拉力和过度的弯曲，避免机械损伤，便于排列整齐和固定，应敷设在电缆支架上。

站区配电间的开关柜、控制柜（台）、保护屏、电缆沟及室外玻璃钢电缆桥架、变压器、逆变室等地方做好防火封堵措施。

由江苏华能电气工地负责施工光伏发电公用系统电气桥架安装、电缆的敷设及防火封堵措施。

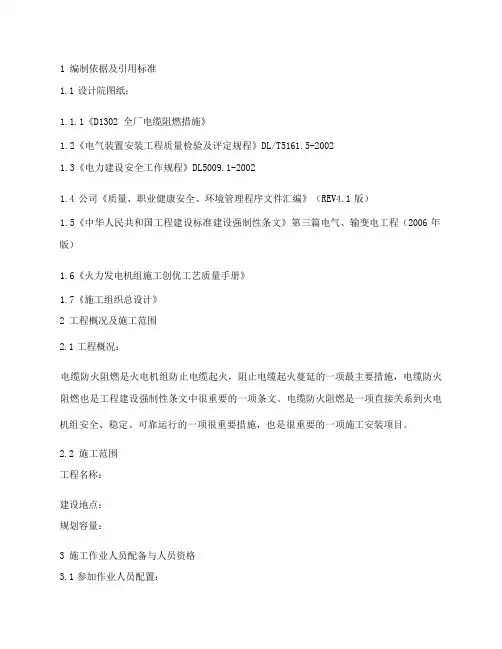

2 编制依据2.1吉林省电力勘测设计院设计施工图NA01561S-D0105-022.2《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）2.3《电力建设火电工程施工工艺实施细则》（DJ-GY-19）2.4《电力建设安全工作规程》（DL5009.1-2006）2.5《电气装置安装工程质量检验及评定规程》（DL/T 5161.1～5161.17-2006）2.6“电缆防火阻燃措施设计和施工验收标准”（DLGJ154）3 工作量白沙滩泵站枢纽3MW分布式光伏发电项目电缆桥架安装约50米，电缆总长约37千米。

桥架全部采用型钢电缆桥架，其余电缆全部采用直埋。

防火封堵有材料如下：柔性防火堵料（JDZ）、防火涂料及防火隔板等几类。

4 参加作业人员的资格和要求4.1凡参加作业人员必须经三级安全教育，并经考试合格。

4.2熟悉桥架安装工艺和电缆敷设的工艺要求、验收规范及质量标准。

4.3施工人员应熟知本作业指导书，必须参加技术交底活动，并做好记录。

5 作业所需工器具5.1 切割机 1台5.2 钢锯 1把5.3 卷尺 1把5.4 扳手 2把5.5 电源盘 1个5.6 锉刀 1把5.7 圆头锤 1把5.8 水平尺 1把5.9 电锤 1台5.10 焊机 1台5.11 角磨机 1台5.12 汽车 1台5.13 吊车 1台5.14 叉车 1台5.15 电缆盘起重架 1个5.16 喷灯 1个5.17 弯管机 1台5.18 切割机 1台5.19 焊机、焊钳、面罩 1套6 作业前的准备和条件6.1工器具配备齐全、性能良好。

光伏电站项目施工作业指导书光伏电站项目施工作业指导书一、施工前期准备在施工前，需要熟悉施工图纸，了解设计内容、明确所需材料及施工技术要求。

对主要设备和材料进行复核，如有不符或不清楚的地方及时提出。

同时，需要熟悉与工程有关的技术资料，如施工及验收规范、技术规程、质量检验评定标准及产品方提供的相关技术材料。

安全文明施工也是必要的。

二、施工安装过程2.1 材料进场在进行材料进场时，需要对进场的材料进行检查和验收，确保符合要求。

2.2 基础制作与安装在基础制作和安装过程中，需要按照设计要求进行施工，确保基础牢固可靠。

2.3 支架安装支架安装需要严格按照设计要求进行，确保支架稳定可靠。

2.4 组件安装组件安装需要按照设计要求进行，确保组件安装牢固可靠。

2.5 逆变器、汇流箱安装逆变器、汇流箱安装需要按照设计要求进行，确保安装牢固可靠。

2.6 桥架、电缆敷设桥架、电缆敷设需要按照设计要求进行，确保牢固可靠。

2.7 升压变、配电柜安装升压变、配电柜安装需要按照设计要求进行，确保安装牢固可靠。

2.8 接地制作接地制作需要按照设计要求进行，确保接地可靠。

2.9 检测报告在施工完成后，需要进行检测并出具检测报告，确保项目符合要求。

三、设备和系统调试设备和系统调试需要按照设计要求进行，确保设备和系统正常运行。

附：无2.1 材料进场2.1.1 确保材料数量及技术规范符合设计要求，并报监理审批。

2.1.2 开箱前，甲供材料需经监理共同验收。

2.1.3 确保材料进场后与施工队进行交接工作。

2.1.4 存放材料的场所应避免雨、雪、风、沙等天气影响，并采取防潮等防护措施，不得出现积水。

2.1.5 收集材料送货单、型式报告、合格证、出场报告、说明书、认证书等相关材料。

2.2 基础制作与安装2.2.1 在基础浇筑前一周，确保预埋件到货，基础开始浇筑时，确保支架进场。

2.2.2 根据图纸要求，放线屋面，注意彩光及整体分布。

2.2.3 屋面防水应粘贴或粉刷整齐美观，并符合要求。

电缆敷设作业指导书(新版本)。

GB -2010《建筑电气设计规范》GB -2015《建筑工程施工质量验收规范》GB -2013《电力工程施工与质量验收规范》GB -2015《电力工程施工安全标准》GB/T -2016《风电场电气工程施工及验收规范》16-2016《建筑工程施工现场安全技术规程》63-2016《建筑施工质量验收规范》三、作业流程1.电缆敷设1.1 敷设前的准备工作1.1.1 确认敷设路线，绘制敷设图纸，制定敷设计划。

1.1.2 按照设计图纸要求，清理敷设路线，确保路线畅通无阻。

1.1.3 检查敷设路线附近的设备、管线等，做好保护措施。

1.2 敷设过程1.2.1 确认电缆型号、规格、长度等参数，检查电缆表面是否有损坏、破损等情况。

1.2.2 按照设计要求进行电缆敷设，注意电缆的弯曲半径，不得小于电缆规定的最小弯曲半径。

1.2.3 在电缆敷设过程中，应注意电缆的保护，避免电缆受到机械损伤、化学腐蚀等影响。

1.3 敷设后的工作1.3.1 检查电缆敷设质量，确认电缆敷设是否符合设计要求。

1.3.2 进行电缆接头的制作和接线工作。

2.二次接线2.1 前期准备工作2.1.1 确认接线图纸，制定接线计划。

2.1.2 检查接线设备、工具等，确保完好无损。

2.2 接线过程2.2.1 确认接线点，检查接线端子是否干净、无锈蚀等情况。

2.2.2 按照接线图纸要求进行接线，注意接线的正确性和可靠性。

2.2.3 在接线过程中，应注意接线的保护，避免接线受到机械损伤、化学腐蚀等影响。

2.3 接线后的工作2.3.1 检查接线质量，确认接线是否符合设计要求。

2.3.2 进行接线箱、接线板等设备的安装和调试。

四、工艺流程说明及主要质量控制要点4.1 电缆敷设工艺流程4.1.1 敷设前的准备工作绘制敷设图纸，清理敷设路线，做好保护措施。

确认电缆型号、规格、长度等参数，检查电缆表面是否有损坏、破损等情况。

4.1.2 敷设过程按照设计要求进行电缆敷设，注意电缆的弯曲半径。

光伏电站项目施工作业指导书编制：审核：批准：日期：目录一、基本规定 ............................................................................................................................... 错误!未定义书签。

开工前应具备下列条件： ...................................................................................................... 错误!未定义书签。

二、土建工程 ............................................................................................................................... 错误!未定义书签。

一般规定 .................................................................................................................................. 错误!未定义书签。

土方工程 .................................................................................................................................. 错误!未定义书签。

支架基础 .................................................................................................................................. 错误!未定义书签。

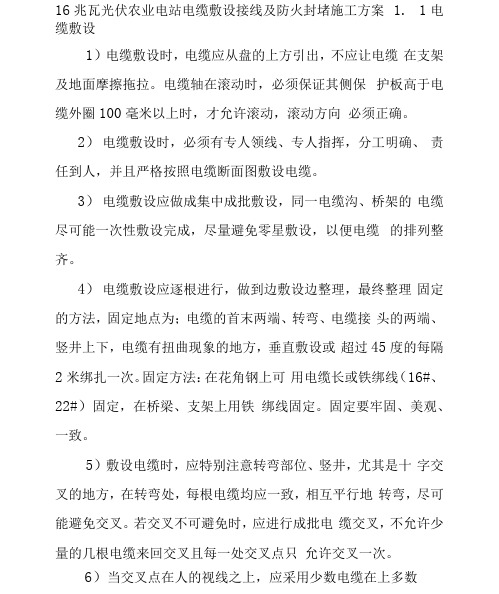

16兆瓦光伏农业电站电缆敷设接线及防火封堵施工方案 1. 1电缆敷设1）电缆敷设时，电缆应从盘的上方引出，不应让电缆在支架及地面摩擦拖拉。

电缆轴在滚动时，必须保证其侧保护板高于电缆外圈100毫米以上时，才允许滚动，滚动方向必须正确。

2）电缆敷设时，必须有专人领线、专人指挥，分工明确、责任到人，并且严格按照电缆断面图敷设电缆。

3）电缆敷设应做成集中成批敷设，同一电缆沟、桥架的电缆尽可能一次性敷设完成，尽量避免零星敷设，以便电缆的排列整齐。

4）电缆敷设应逐根进行，做到边敷设边整理，最终整理固定的方法，固定地点为；电缆的首末两端、转弯、电缆接头的两端、竖井上下，电缆有扭曲现象的地方，垂直敷设或超过45度的每隔2米绑扎一次。

固定方法：在花角钢上可用电缆长或铁绑线（16#、22#）固定，在桥梁、支架上用铁绑线固定。

固定要牢固、美观、一致。

5）敷设电缆时，应特别注意转弯部位、竖井，尤其是十字交叉的地方，在转弯处，每根电缆均应一致，相互平行地转弯，尽可能避免交叉。

若交叉不可避免时，应进行成批电缆交叉，不允许少量的几根电缆来回交叉且每一处交叉点只允许交叉一次。

6）当交叉点在人的视线之上，应采用少数电缆在上多数电缆在下的方法交叉，当交叉点在人的视线之下应采用少量电缆在上的方法进行交叉。

7）电缆敷设应按设计要求做到排列整齐，层次分明，尽量不混放，混放的地方应按设计要求加装分隔板，一般规定从上至下布置高压、低压电缆，最下层布置控制电缆、通讯电缆。

8）并联使用的电力电缆，其长度、型号、规格宜相同。

9）并联使用的电缆，如需做中间头，其接头位置应相互错开。

10）电力电缆在终端头和接头附近，转弯、竖井入处口保护管宜留有备用长度，直埋电缆较长时应留少量裕度，可做波浪形敷设。

11）电缆进入设备的孤度应一致，并绑扎成排。

12）电缆敷设时，必须按设计要求的型号、规格敷设，严禁相互代用。

必须代用时，应征得技术部门同意，办理手续后方可代用。

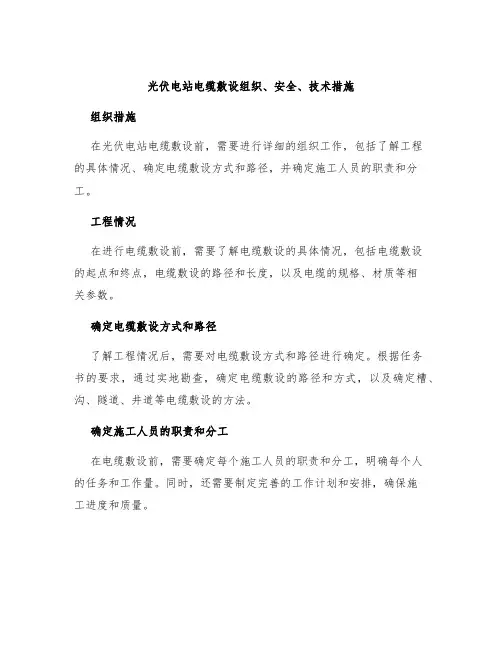

光伏电站电缆敷设组织、安全、技术措施组织措施在光伏电站电缆敷设前，需要进行详细的组织工作，包括了解工程的具体情况、确定电缆敷设方式和路径，并确定施工人员的职责和分工。

工程情况在进行电缆敷设前，需要了解电缆敷设的具体情况，包括电缆敷设的起点和终点，电缆敷设的路径和长度，以及电缆的规格、材质等相关参数。

确定电缆敷设方式和路径了解工程情况后，需要对电缆敷设方式和路径进行确定。

根据任务书的要求，通过实地勘查，确定电缆敷设的路径和方式，以及确定槽、沟、隧道、井道等电缆敷设的方法。

确定施工人员的职责和分工在电缆敷设前，需要确定每个施工人员的职责和分工，明确每个人的任务和工作量。

同时，还需要制定完善的工作计划和安排，确保施工进度和质量。

安全措施在电缆敷设过程中，需要重视安全问题，采取相应的安全措施，保障施工人员和设备的安全。

安全教育和培训在施工前，需要对施工人员进行安全教育和培训，让他们了解电缆敷设的安全风险，掌握相应的安全知识和技能，提高安全意识。

及时发现和排除安全隐患在电缆敷设过程中，需要及时发现和排除安全隐患，防止事故的发生。

如果发现安全隐患，要立即停工进行整改，确保施工过程的安全。

严格遵守安全操作规程在施工过程中，需要严格遵守安全操作规程，避免操作不当引发安全事故。

要求施工人员按要求佩戴安全帽、安全鞋、手套等防护用品，确保人身安全。

技术措施在电缆敷设过程中，需要采取一系列的技术措施，保障施工的顺利进行。

确定电缆的敷设方式电缆敷设方式有很多种，如地沟敷设、桥架敷设、壁挂敷设等。

不同的电缆敷设方式有不同的特点，要根据具体情况进行选择，确保施工顺利进行。

确定电缆的敷设深度电缆的敷设深度是影响电缆使用寿命的一个重要因素。

在敷设电缆时，要根据电缆规格和实际情况，确定电缆的敷设深度，避免电缆因为敷设深度不当出现问题。

采用正确的电缆接头方式电缆接头的质量直接影响到电缆的稳定运行，要采用正确的电缆接头方式，确保电缆接头的接头电阻小、电缆接头的密封性好、电缆接头的耐久性强。

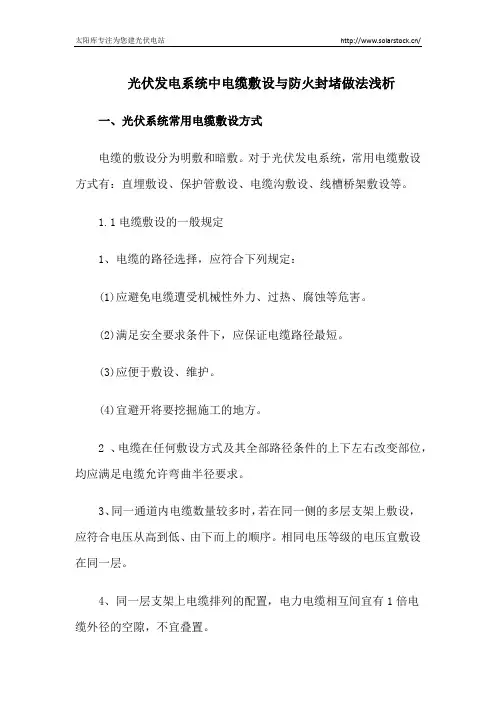

光伏发电系统中电缆敷设与防火封堵做法浅析一、光伏系统常用电缆敷设方式电缆的敷设分为明敷和暗敷。

对于光伏发电系统，常用电缆敷设方式有：直埋敷设、保护管敷设、电缆沟敷设、线槽桥架敷设等。

1.1电缆敷设的一般规定1、电缆的路径选择，应符合下列规定：(1)应避免电缆遭受机械性外力、过热、腐蚀等危害。

(2)满足安全要求条件下，应保证电缆路径最短。

(3)应便于敷设、维护。

(4)宜避开将要挖掘施工的地方。

2 、电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均应满足电缆允许弯曲半径要求。

3、同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合电压从高到低、由下而上的顺序。

相同电压等级的电压宜敷设在同一层。

4、同一层支架上电缆排列的配置，电力电缆相互间宜有1倍电缆外径的空隙，不宜叠置。

5、在隧道、沟、浅槽、竖井、夹层等封闭式电缆通道中，不得布置热力管道，严禁有易燃气体或易燃液体的管道穿越。

6、除架空绝缘型电缆外的非户外型电缆，户外使用时，宜采取罩、盖等遮阳措施。

1.2电缆敷设方式电缆敷设方式的选择，应视工程条件、环境特点和电缆类型、数量等因素，以及满足运行可靠、便于维护和技术经济合理的原则来选择。

1、直埋敷设直埋电缆是按照规范的要求,挖完直埋电缆沟后,在沟底铺砂垫层,并清除沟内杂物,再敷设电缆,电缆敷设完毕后,要马上再填砂,还要在电缆上面盖一层砖或者混凝土板来保护电缆,然后回填的一种电缆敷设方式。

2、保护管敷设当电缆与道路、铁路有交叉或需穿墙时应采用保护管敷设方式。

3、电缆沟敷设4、线槽桥架安装同一路径无妨干扰要求的线路，可敷设于同一金属管或金属槽盒内。

金属导管或金属槽盒内导线的总截面积不宜超过其截面积的40%，且金属槽盒内载流量导线不宜超过30 根。

控制、信号等非电力回路导线敷设于同一金属导管或金属槽盒内时，导线的总截面积不宜超过其截面积的50%。

电缆托盘和梯架水平敷设时，宜按荷载曲线选取最佳跨距进行支撑，且支撑点间距宜为1.5m～3m。

宁夏大唐国际青铜峡光伏发电有限责任公司光伏电站电缆敷设组织、安全、技术措施批准：复审：审核：初审：编制：中铁十八局第二工程有限公司二〇一六年三月一、光伏电站电缆敷设工程组织、安全、技术措施我公司承接宁夏大唐国际青铜峡光伏发电发电有限责任公司光伏电站电缆敷设零星工程，，为确保工程顺利实施，安全高效地完成此项工程。

现制定该项目组织、安全、技术措施，具体如下：1、组织措施1.1、组织结构：1.1.1、项目负责人：王增立1.1.2、现场负责人：焦稳1.1.3、安全、消防、治安负责人：庄利军1.1.4、消防、治安主管：郭春杰1.1.5、安全主管：庄利军1.1.6、文明生产主管：侯家金1.1.7、技术指导：马国军1.2、各级人员职责：1.2.1、项目负责人职责：●全面负责项目安全、保卫、消防、质量工作的进度；●负责人员协调；●协调与其他部门的联系；●全面工作质量及验收工作；●负责全面工作的检查和考核工作。

1.2.2、现场负责人职责：●负责现场光伏电站电缆敷设工程的组织安排及整个工作的安全和技术方案的实施；●负责现场工作的技术指导、质量管理、工器具管理、材料管理、安全管理、文明生产；●负责班前会、班后会、安全活动的组织与召开。

1.2.3、安全、消防、治安负责人职责：●全面负责维修保养过程中的安全、消防和保卫工作；●每天深入现场检查安全、防火情况；●停工期间做好物品保管措施，做好日常人员思想教育工作。

1.2.4、消防、治安主管职责：●每天检查作业现场防火情况，落实消防措施；●负责定期检查消防设施，整理好防火器具；●对作业现场进行巡视。

1.2.5、安全主管职责：●对人员进行危险点分析交底；●负责制定现场工作的安全措施和落实及考核；●检查全面工作是否安全进行；●负责对工作人员进行安全教育和监督工作；●检查工作票执行情况；●保证空调设备维护工作安全进行。

1.2.6、文明生产管理职责：●负责现场文明生产措施和落实；●负责现场文明生产的检查和考核。
