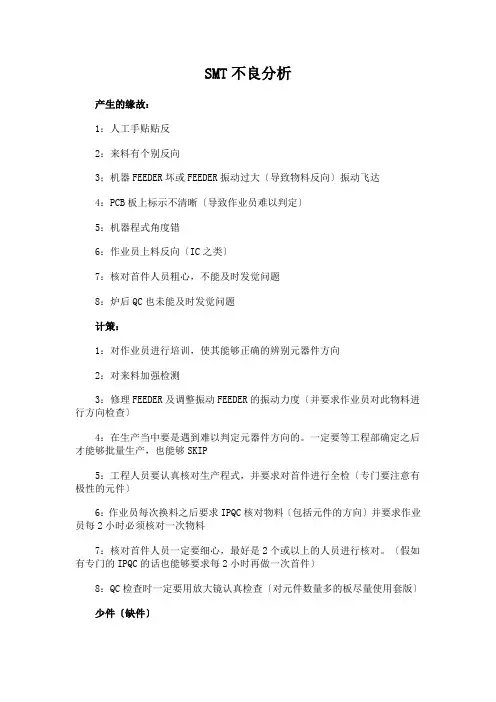

SMT常见不良分析

SMT不良分析产生的缘故：1：人工手贴贴反2：来料有个别反向3；机器FEEDER坏或FEEDER振动过大〔导致物料反向〕振动飞达4：PCB板上标示不清晰〔导致作业员难以判定〕5：机器程式角度错6：作业员上料反向〔IC之类〕7：核对首件人员粗心，不能及时发觉问题8：炉后QC也未能及时发觉问题计策：1：对作业员进行培训，使其能够正确的辨别元器件方向2：对来料加强检测3：修理FEEDER及调整振动FEEDER的振动力度〔并要求作业员对此物料进行方向检查〕4：在生产当中要是遇到难以判定元器件方向的。

一定要等工程部确定之后才能够批量生产，也能够SKIP5：工程人员要认真核对生产程式，并要求对首件进行全检〔专门要注意有极性的元件〕6：作业员每次换料之后要求IPQC核对物料〔包括元件的方向〕并要求作业员每2小时必须核对一次物料7：核对首件人员一定要细心，最好是2个或以上的人员进行核对。

〔假如有专门的IPQC的话也能够要求每2小时再做一次首件〕8：QC检查时一定要用放大镜认真检查〔对元件数量多的板尽量使用套版〕少件〔缺件〕产生的缘故：1：印刷机印刷偏位2：钢网孔被杂物或其它东西给堵塞〔焊盘没锡而导致飞件〕3：锡膏放置时刻太久〔元器件不上锡而导致元件飞件〕4：机器Z轴高度专门5：机器NOZZLE上有残留的锡膏或胶水〔现在机器每次都能够识别但物料放不下来导致少件〕6：机器气压过低〔机器在识别元件之后气压低导致物料掉下〕7：置件后零件被NOZZLE吹气吹开8：机器NOZZLE型号用错9：PCB板的弯曲度已超标〔贴片后元件弹掉〕10：元件厚度差异过大11：机器零件参数设置错误12：FEEDER中心位置偏移13：机器贴装时未顶顶针14：炉前总检碰撞掉落计策：1：调整印刷机〔要求印刷员对每一PCS印刷好的进行检查〕2：要及时的清洗钢网〔一样5-10PCS清洗一次〕3：按照〔锡膏储存作业指导书〕作业，锡膏在常温下放置一定不能超过24小时4：校正机器Z轴〔不能使机器NOZZLE放置零件时Z轴离PCB板过高。

SMT产品常见不良及其原因分析_产品不良的分类SMT 产品常见不良及其原因分析_产品不良的分类SMT 常见不良及其原因分析一. 主要不良分析主要不良分析.锡珠(Solder Balls)：1. 丝印孔与焊盘不对位，印刷不精确，使锡膏弄脏PCB 。

2. 锡膏在氧化环境中暴露过多、吸空气中水份太多。

3. 加热不精确，太慢并不均匀.4. 加热速率太快并预热区间太长。

5. 锡膏干得太快。

6. 助焊剂活性不够。

7. 太多颗粒小的锡粉。

8. 回流过程中助焊剂挥发性不适当。

锡球的工艺认可标准是：当焊盘或印制导线的之间距离为0.13mm 时，锡珠直径不能超过0.13mm ，或者在600mm平方范围内不能出现超过五个锡珠。

锡桥(Bridge solder)：1. 锡膏太稀, 包括锡膏内金属或固体含量低、摇溶性低、锡膏容易榨开.2. 锡膏颗粒太大、助焊剂表面张力太小.3. 焊盘上太多锡膏.4. 回流温度峰值太高等.开路(Open):1. 锡膏量不够.2. 组件引脚的共面性不够.3. 锡湿不够(不够熔化、流动性不好) ，锡膏太稀引起锡流失.4. 引脚吸锡(象灯芯草一样) 或附近有联机孔. 引脚吸锡可以通过放慢加热速度和底面加热多、上面加热少来防止.5. 焊锡对引脚不熔湿, 干燥时间过长引起助焊剂失效、回流温度过高/时间过长引起氧化.6. 焊盘氧化, 焊锡没熔焊盘.墓碑(Tombstoning/Part shift):墓碑通常是不相等的熔湿力的结果，使得回流后组件在一端上站起来, 一般加热越慢，板越平稳，越少发生。

降低装配通过183° C 的温升速率将有助于校正这个缺陷。

空洞:是锡点的X 光或截面检查通常所发现的缺陷。

空洞是锡点内的微小“气泡”, 可能是被夹住的空气或助焊剂。

空洞一般由三个曲线错误所引起：不够峰值温度；回流时间不够；升温阶段温度过高。

造成没挥发的助焊剂被夹住在锡点内。

这种情况下，为了避免空洞的产生，应在空洞发生的点测量温度曲线，适当调整直到问题解决。

SMT常见障碍及原因分析引言本文档旨在分析SMT（表面贴装技术）常见障碍及其原因，帮助读者了解和解决可能出现的问题。

SMT是一种常用的电子元件安装技术，但在实践中常常遇到一些挑战和障碍。

通过深入分析这些障碍及其产生的原因，我们可以更好地发展解决方案，以提高SMT的效率和可靠性。

常见障碍及原因分析1. 部件丢失或错位原因分析：- 复印件问题：复印件质量不佳或被污染。

- 供应链问题：供应商错误地发送错误的零件，导致部件丢失或错位。

- 操作错误：操作人员在组装过程中未注意到部件的正确位置或固定不当。

2. 焊接不良或不完整原因分析：- 材料问题：使用低质量或劣质的焊接材料，导致焊接不牢固或不完整。

- 设备问题：焊接设备故障或操作不当，导致焊接不良。

- 操作问题：操作人员没有按照正确的焊接方法进行操作，导致焊接不完整。

3. 焊盘损坏原因分析：- 设计问题：焊盘设计质量不佳，容易受到外力或温度变化的影响而损坏。

- 加工问题：焊盘加工过程中出现错误或质量控制不当，导致焊盘损坏。

- 使用问题：操作人员在焊盘使用过程中未按照正确的操作方法，导致焊盘损坏。

4. 流量控制问题原因分析：- 设备问题：流量控制设备故障或操作不当，导致流量控制失效。

- 程序设计问题：流量控制程序设计不合理或存在错误，导致无法正确控制流量。

- 材料问题：使用不合适的流量控制材料，导致流量控制不稳定或无法满足要求。

结论本文对SMT常见障碍进行了分析并列举了可能产生这些障碍的原因。

在实践中，了解和解决这些问题是提高SMT效率和可靠性的关键。

为确保SMT工艺的成功应用，建议定期检查并维护设备，选择高质量的材料和零件，并对操作人员进行培训，以保证正确操作。

常见故障分析－印刷工艺故障描述可能原因改善方案×钢网下锡膏挤渗－可能导致连锡锡膏粉末在钢网底面堆积×锡膏在钢网下堆积－钢网开口一侧处有锡膏堆积钢网/单板支撑不良、钢网清洗频率太低z 增加钢网底部擦网频率 z 检查钢网衬垫情况 z 检查单板厚度 z检查单板支撑情况 z检查印刷压力×开始出现锡膏漏印－钢网释放锡膏不完整仅当一个开口出现锡膏体积不足问题时，可以看到在该开口处有部分堵塞z 应检查钢网并清洗 z 检查单板支撑情况z检查印刷脱模分离速度×钢网到焊盘的锡膏转移不完整锡膏漏印/钢网开口堵塞z 检查助焊剂是否选择正确 z检查锡膏滚动、脱模、报废时间z 检查钢网上的锡膏量 z 检查钢网开口的清洁度 z可能需要减少锡膏粉末尺寸×印刷锡膏形状不规则锡膏从钢网开口脱模不良，所印刷锡膏形貌不良z 检查分离速度 z 检查钢网清洁度z提高印刷速度（降低锡膏粘性）z 确认锡膏未超过报废时间 z如果问题是局部性的，检查单板支撑情况×开口填充不良或漏印，所印锡膏体积低于开口体积的80％以上z钢网开口填充不良和/或锡膏脱模分离不良 z锡膏粉末尺寸分布太大 z钢网堵塞z检查印刷速度和印刷压力设置z检查锡膏是否超过报废时间、锡膏在刮刀作用下的滚动和分离情况常见故障分析－印刷工艺（续）故障描述可能原因改善方案×印刷锡膏过多－可能导致连锡印刷刮网不干净，或印刷压力太低z 加大印刷压力 z 调整分离速度z检查钢网和焊盘平整度，钢网开口锥度不良，重新认证钢网供应商 z降低钢网厚度×/√印刷外形不良“狗耳朵”，锡膏量合适，但形貌不良－可能导致回流后连锡分离速度需要调整或钢网开口外形不良，后者影响更大，钢网开口壁面积应该不大于焊盘表面积z 检查分离速度 z 检查锡膏胶粘性 z 检查钢网厚度z提高印刷速度并检查单板支撑情况×锡膏铲坑－印刷锡膏不足，呈凹型，四周锡膏量多z刮刀类型不合适z 印刷压力过大 z刮刀刀刃损伤z 确认印刷压力是否过大 z确认使用金属刮刀而非软橡胶刮刀z 检查刮刀刀刃是否有缺口 z检查钢网与PCB 接触情况 ×过印刷－所印锡膏外形超出焊盘z可能需要减少钢网开口尺寸 z可能存在钢网下锡膏挤渗z 检查焊盘/开口设计z降低印刷压力或提高印刷速度z检查钢网衬垫情况×印刷脱模后有锡膏残留在钢网开口中，单板上锡膏外形不一致z锡膏流变性变质z 需要清洗钢网 z 需要调整脱模 z锡膏粉末尺寸分布太大z钢网设计不良z检查锡膏在刮刀作用下的滚动和分离情况、锡膏是否超过报废时间z提高印刷速度（降低锡膏粘性）z 检查钢网开口的清洁度 z 检查脱模分离速度z 可能需要减少锡膏粉末尺寸 z检查开口焊盘比×锡膏桥接/外形拖尾。

SMT常见不良及原因分析1、立碑产生原因：通常由于回流焊时元件两端的湿润力不平衡，引发元件两端的力矩也不平衡，导致“立碑”。

成因分析因素A：焊盘设计与布局不合理①元件的两边焊盘之一与地线相连接或有一侧焊盘面积过大，焊盘两端热容量不均匀;②PCB表面各处的温差过大以致元件焊盘两边吸热不均匀;③大型器件QFP、BGA、散热器周围的小型片式元件焊盘两端会出现温度不均匀。

解决方法：工程师调整焊盘设计和布局因素B：焊锡膏与焊锡膏印刷存在问题①焊锡膏的活性不高或元件的可焊性差，焊锡膏熔化后，表面张力不一样，将引起焊盘湿润力不平衡。

②两焊盘的焊锡膏印刷量不均匀，一侧锡厚，拉力大，另一侧锡薄拉力小，致使元件一端被拉向一侧形成空焊，一端被拉起就形成立碑。

解决办法：需工厂选用活性较高的焊锡膏，改善焊锡膏印刷参数，特别是钢网的窗口尺寸因素C：贴片移位Z轴方向受力不均匀该情况会导致元件浸入到焊锡膏中的深度不均匀，熔化时会因时间差而导致两边的湿润力不平衡，如果元件贴片移位会直接导致立碑。

解决办法：调节贴片机工艺参数因素D：炉温曲线不正确如果回流焊炉炉体过短和温区太少就会造成对PCB加热的工作曲线不正确，以致板面上湿差过大，从而造成湿润力不平衡。

解决办法：需要工厂根据每种不同产品调节好适当的温度曲线2、“锡珠”现象产生原因：它不仅影响外观而且会引起桥接（下文会讲）。

锡珠可分两类：一类出现在片式元器件一侧，常为一个独立的大球状（如下图1）;另一类出现在IC 引脚四周，呈分散的小珠状。

因素A：温度曲线不正确回流焊曲线可以分为预热、保温、回流和冷却4个区段。

预热、保温的目的是为了使PCB表面温度在60～90s内升到150℃，并保温约90s，这不仅可以降低PCB 及元件的热冲击，更主要是确保焊锡膏的溶剂能部分挥发，避免回流焊时因溶剂太多引起飞溅，造成焊锡膏冲出焊盘而形成锡珠。

解决办法：工厂需注意升温速率，并采取适中的预热，使溶剂充分挥发因素B：焊锡膏的质量①焊锡膏中金属含量通常在(90±0.5)℅，金属含量过低会导致助焊剂成分过多，因此过多的助焊剂会因预热阶段不易挥发而引起飞珠；②焊锡膏中水蒸气和氧含量增加也会引起飞珠。

SMT不良因应分析随着SMT工艺在电子制造业中的应用越来越普及，SMT不良因应分析也愈发成为制造企业中必须面对和解决的技术难题。

本文将就SMT不良因应分析进行详细阐述，包括SMT工艺不良的原因、预防措施以及解决方法等方面，以便于制造企业在实际生产中更好地应对SMT不良问题。

SMT工艺不良的原因1.元器件问题：元器件质量不良、尺寸与焊盘不一致、损坏等。

对于这种情况，建议选择优质的元器件供应商并进行稳定性评估和抽样检验，尤其是关键元器件，使用符合规范的元器件规格和型号，避免使用未经认证的元器件。

2.过程问题：包括设备调试不当、操作不当、工艺参数设置不当等。

针对这类问题，关键是要规范化SMT工艺流程，确定正确的设备参数、操作规程，并进行设备的日常维护和保养，确保设备运行的稳定性和准确性。

3.环境问题：工作环境的温度、湿度、气流、静电等因素都会对SMT工艺产生影响。

为了避免因为外界环境因素引起的不良，可以在生产过程中安装温湿度计，要求生产车间防尘、防静电、保持通风等措施。

4.材料问题：包括PCB板、贴片胶水、钢网等材料的性能变化，以及不正确的存储方式等。

要保证材料的存放环境符合规范要求，仓储管理制度要规范化、严格化，在存储、作业中仔细核对使用的材料。

SMT工艺不良的预防措施1.做好PCB板设计：在进行PCB板设计时，应该将焊盘的布线、排列和间距进行规划，防止焊盘错位、短路、开路等情况的发生。

同时，应该留出足够的焊盘空间，保证电路元件的安装与维护。

此外，在PCB板的设计过程中，应该注重PCB板材质的选择，以确保生产过程中的质量和稳定性。

2.贴片胶水的使用：使用合适的贴片胶水是保证SMT工艺稳定性和质量的关键。

当胶水挤压太浓、太稀或浸润性降低时，会直接影响胶水覆盖面积的精确度，影响将背面元器件张贴在对应焊盘的位置。

因此，应该认真选择可靠的胶水品牌，确定正确的纵横比和胶量、胶水的挤出量和粘度。

3.钢网设计：SMT工艺的核心就是贴片技术，而钢网就是画出SMT贴片设计的标准之一。

SMT不良分析报告一、概述本报告旨在分析SMT（Surface Mount Technology，表面贴装技术）生产过程中的不良现象，并提供相应的解决方案。

SMT是一种将电子元件贴装到PCB板表面的技术，具有高效、高精度、高可靠性等优点。

然而，在实际生产过程中，由于各种原因会导致SMT不良现象的发生。

二、SMT不良现象分类1、元件贴装不良：元件贴装位置偏离、倾斜、立碑等现象。

2、焊接不良：焊接点缺陷、虚焊、冷焊等现象。

3、元件质量问题：元件本身存在缺陷，如破损、功能不良等。

4、PCB板质量问题：PCB板存在缺陷，如划伤、变形、污染等。

5、操作不当：操作人员技能不足、操作不规范等导致的不良。

三、SMT不良原因分析1、元件贴装不良原因：a)贴装设备精度不高；b)操作人员技能不足；c)定位基准不准确；d)元件本身质量问题。

2、焊接不良原因：a)温度和时间控制不当；b)焊点表面污染；c)元件和PCB板质量问题；d)焊接设备故障或参数设置不当。

3、元件质量问题原因：a)供应商质量控制不严格；b)运输和存储过程中损坏；c)生产过程中质量控制不严格。

4、PCB板质量问题原因：a)供应商质量控制不严格；b) PCB板制作过程中出现缺陷；c) PCB板运输和存储过程中损坏。

5、操作不当原因：a)操作人员技能培训不足；b)操作流程不完善；c)质量控制意识不强。

四、SMT不良解决方案1、提高设备精度：对贴装设备和焊接设备进行定期维护和校准，确保设备精度在规定范围内。

2、加强操作人员技能培训：定期组织技能培训，提高操作人员的技能水平。

3、完善操作流程：制定严格的SMT操作流程，确保操作人员严格按照规定进行操作。

4、加强来料质量控制：对供应商进行严格筛选，并对来料进行严格的质量控制。

同时，加强存储和运输过程中的保护措施，防止元件和PCB板损坏。

5、加强生产过程中的质量控制：建立完善的质量控制体系，对每个生产环节进行严格的质量监控。

SMT常见不良及原因分析1、立碑产生原因：通常由于回流焊时元件两端的湿润力不平衡，引发元件两端的力矩也不平衡，导致“立碑”。

成因分析因素A：焊盘设计与布局不合理①元件的两边焊盘之一与地线相连接或有一侧焊盘面积过大，焊盘两端热容量不均匀;②PCB表面各处的温差过大以致元件焊盘两边吸热不均匀;③大型器件QFP、BGA、散热器周围的小型片式元件焊盘两端会出现温度不均匀。

解决方法：工程师调整焊盘设计和布局因素B：焊锡膏与焊锡膏印刷存在问题①焊锡膏的活性不高或元件的可焊性差，焊锡膏熔化后，表面张力不一样，将引起焊盘湿润力不平衡。

②两焊盘的焊锡膏印刷量不均匀，一侧锡厚，拉力大，另一侧锡薄拉力小，致使元件一端被拉向一侧形成空焊，一端被拉起就形成立碑。

解决办法：需工厂选用活性较高的焊锡膏，改善焊锡膏印刷参数，特别是钢网的窗口尺寸因素C：贴片移位Z轴方向受力不均匀该情况会导致元件浸入到焊锡膏中的深度不均匀，熔化时会因时间差而导致两边的湿润力不平衡，如果元件贴片移位会直接导致立碑。

解决办法：调节贴片机工艺参数因素D：炉温曲线不正确如果回流焊炉炉体过短和温区太少就会造成对PCB加热的工作曲线不正确，以致板面上湿差过大，从而造成湿润力不平衡。

解决办法：需要工厂根据每种不同产品调节好适当的温度曲线2、“锡珠”现象产生原因：它不仅影响外观而且会引起桥接（下文会讲）。

锡珠可分两类：一类出现在片式元器件一侧，常为一个独立的大球状（如下图1）;另一类出现在IC 引脚四周，呈分散的小珠状。

因素A：温度曲线不正确回流焊曲线可以分为预热、保温、回流和冷却4个区段。

预热、保温的目的是为了使PCB表面温度在60～90s内升到150℃，并保温约90s，这不仅可以降低PCB 及元件的热冲击，更主要是确保焊锡膏的溶剂能部分挥发，避免回流焊时因溶剂太多引起飞溅，造成焊锡膏冲出焊盘而形成锡珠。

解决办法：工厂需注意升温速率，并采取适中的预热，使溶剂充分挥发因素B：焊锡膏的质量①焊锡膏中金属含量通常在(90±0.5)℅，金属含量过低会导致助焊剂成分过多，因此过多的助焊剂会因预热阶段不易挥发而引起飞珠；②焊锡膏中水蒸气和氧含量增加也会引起飞珠。

SMT常见不良原因分析一.锡球：1.印刷前，锡膏未充分回温解冻并搅拌均匀。

2.印刷后太久未回流，溶剂挥发，膏体变成干粉后掉到油墨上。

3.印刷太厚，元件下压后多余锡膏溢流。

时升温过快（SLOPE>3），引起爆沸。

5.贴片压力太大，下压使锡膏塌陷到油墨上。

6.环境影响：湿度过大，正常温度25+/-5，湿度40-60%，下雨时可达95%，需要抽湿。

7.焊盘开口外形不好，未做防锡珠处理。

8.锡膏活性不好，干的太快，或有太多颗粒小的锡粉。

9.锡膏在氧化环境中暴露过久，吸收空气中的水分。

10.预热不充分，加热太慢不均匀。

11.印刷偏移，使部分锡膏沾到PCB上。

12.刮刀速度过快，引起塌边不良，回流后导致产生锡球。

:锡球直径要求小于0.13MM,或600平方毫米小于5个.二、立碑：1.印刷不均匀或偏移太多，一侧锡厚，拉力大，另一侧锡薄拉力小，致使元件一端被拉向一侧形成空焊，一端被拉起就形成立碑。

2.贴片偏移，引起两侧受力不均。

3.一端电极氧化，或电极尺寸差异太大，上锡性差，引起两端受力不均。

4.两端焊盘宽窄不同，导致亲和力不同。

5.锡膏印刷后放置过久，FLUX挥发过多而活性下降。

预热不足或不均，元件少的地方温度高，元件多的地方温度低，温度高的地方先熔融，焊锡形成的拉力大于锡膏对元件的粘接力，受力不均匀引起立碑。

三、短路太厚、变形严重，或STENCIL开孔有偏差，与PCB焊盘位置不符。

2.钢板未及时清洗。

3.刮刀压力设置不当或刮刀变形。

4.印刷压力过大，使印刷图形模糊。

5.回流183度时间过长，（标准为40-90S），或峰值温度过高。

6.来料不良，如IC引脚共面性不佳。

7.锡膏太稀，包括锡膏内金属或固体含量低，摇溶性低，锡膏容易榨开。

8.锡膏颗粒太大，助焊剂表面张力太小。

四、偏移：一）.在REFLOW之前已经偏移：1.贴片精度不精确。

2.锡膏粘接性不够。

在进炉口有震动。

二）.REFLOW过程中偏移：升温曲线和预热时间是否适当。

SMT 产品常见不良及其原因分析一、主要不良分析主要不良分析、锡珠(Soldｅr Ｂａllｓ)：1、丝印孔与焊盘不对位,印刷不精确,使锡膏弄脏ＰＣB。

2、锡膏在氧化环境中暴露过多、吸空气中水份太多。

3、加热不精确,太慢并不均匀、4、加热速率太快并预热区间太长。

ﻫ5、锡膏干得太快。

ﻫ6、助焊剂活性不够。

7、太多颗粒小得锡粉。

ﻫ8、回流过程中助焊剂挥发性不适当。

ﻫ锡球得工艺认可标准就是:当焊盘或印制导线得之间距离为０、13mm 时,锡珠直径ﻫ不能超过0、13m ｍ，或者在６０0ｍm平方范围内不能出现超过五个锡珠。

ﻫ锡桥（Bridge soldeｒ):1、锡膏太稀,包括锡膏内金属或固体含量低、摇溶性低、锡膏容易榨开、ﻫ2、锡膏颗粒太大、助焊剂表面张力太小、ﻫ3、焊盘上太多锡膏、ﻫ4、回流温度峰值太高等、ﻫ开路（Oｐｅn):1、锡膏量不够、2、组件引脚得共面性不够、3、锡湿不够（不够熔化、流动性不好),锡膏太稀引起锡流失、4、引脚吸锡(象灯芯草一样）或附近有联机孔、引脚吸锡可以通过放慢加热速度与底面加热多、上面加热少来防止、ﻫ5、焊锡对引脚不熔湿, 干燥时间过长引起助焊剂失效、回流温度过高/时间过长引起氧化、6、焊盘氧化,焊锡没熔焊盘、墓碑(Ｔｏｍｂstonｉng/Part ｓhift）:墓碑通常就是不相等得熔湿力得结果，使得回流后组件在一端上站起来,一般加热越ﻫ慢,板越平稳,越少发生。

降低装配通过183°Ｃ得温升速率将有助于校正这个缺陷。

空洞：ﻫ就是锡点得 X 光或截面检查通常所发现得缺陷。

空洞就是锡点内得微小“气泡”,可能就是被夹住得空气或助焊剂。

空洞一般由三个曲线错误所引起:不够峰值温度;回流时间不够;升温阶段温度过高。

造成没挥发得助焊剂被夹住在锡点内。

这种情况下，为了避ﻫ免空洞得产生,应在空洞发生得点测量温度曲线,适当调整直到问题解决。

二、印刷问题印刷问题ﻫ印刷偏位: ﻫ1、机器换线生产前首片印刷偏移2、PＣＢｍａrk 不好3、ＰCB 夾持不好ﻫ4、機器Visｉoｎ系統出故障及機器 XY Tabｌｅ有問題ﻫﻫ錫膏橋１、鋼板刮傷或張力不足ﻫ２、２、鋼板擦拭不好3、３、鋼板背面膠帶就是否脫落ﻫ4、４、鋼板背面粘有錫膏ﻫ5、5、 PCB 零件面有凸出物6、6、印刷機ＸY Ｔable傾斜﹐導制與鋼板有間隙7、7、印刷機刮刀水平度校正不良，造成印刷錫膏多錫現象ﻫ錫膏塞孔ﻫ1、錫膏太幹ﻫ２、２、Ｓlow Snapoff Ｓpeｅd 設定太快3、３、 Slow Snapoff disｔaｎcｅ設定太小ﻫ錫膏下塌ﻫ1、錫膏粘度太低或吸入濕氣ﻫ２、刮刀速度太快ﻫ少印漏印錫膏1、鋼板上錫膏量少2、錫膏粘刮刀ﻫ錫膏拉尖1、 Slow Snap-off速度設置太快ﻫ２、２、 PＣＢ与 SＴENＣＩL間隙太大ﻫ3、3、刮刀印刷速度設定太高ﻫ4、4、刮刀壓力設定太低ﻫ5、5、板子支承不夠ﻫ錫膏過薄1、鋼板上錫膏量少2、刮刀印刷速度設定太高ﻫ３、錫膏粘刮刀ﻫﻫ錫膏過厚1、 PCB 零件面有凸出物﹒２、PCB 与 SＴENＣIＬ間隙太大ﻫ3、刮刀Down stop設定太小ﻫ4、刮刀壓力設定太低三、元件贴装不元件贴装不良问题良问题ﻫ元件偏位１、 Prｏgrａm中定義坐標差异ﻫ２、元件置放速度太快ﻫ3、元件尺寸數据設置錯誤4、元件高度設置錯誤元件出現翻件／側件ﻫ1、料架安放不良ﻫ２、料帶安裝不良3、料架送帶不良ﻫ元件漏件ﻫ1、元件高度設置錯誤2、元件置放速度太快ﻫ３、 Nozzlｅ有螢光紙臟或歪斜現象ﻫ元件拋料ﻫ1、 Camerａ鏡片臟2、 Nｏzzle 有螢光紙臟或歪斜現象ﻫ３、元件尺寸數据設置錯誤ﻫ絞帶現象ﻫ1、料帶安裝不良2、料架送帶不良ﻫ四、Reflow四、Ｒeflｏw不良问题不良问题溫度偏高ﻫ1、爐溫設置太高2、鏈條速度設置太慢ﻫ3、測溫點異常4、熱風頻率設置過大、5、測溫方法不正確、溫度偏低1、爐溫設置太低ﻫ2、鏈條速度設置太快3、測溫點異常4、熱風頻率設置過小、5、測溫方法不正確、熔錫時間太短1、溫度設置不佳ﻫ2、鏈條速度設置太快ﻫ3、測溫點異常4、冷卻速度過快、5、測溫方法不正確、ﻫ熔錫時間太長ﻫ１、溫度設置不佳2、鏈條速度設置太慢ﻫ3、測溫點異常ﻫ4、冷卻速度太慢５、測溫方法不正確、6、測溫方法不正確、ﻫ7、鏈條速度設置太快、ﻫ8、測溫方法不正確、ﻫ升溫斜率太快ﻫ１、溫度設置不佳2、測溫點異常ﻫ3、鏈條速度設置太慢４、測溫方法不正確、ﻫ升溫斜率太慢1、溫度設置不佳ﻫ2、測溫點異常ﻫ3、鏈條速度設置太快、ﻫ４、測溫方法不正確、ﻫﻫ預熱時間太長１、溫度設置不佳ﻫ2、測溫點異常３、鏈條速度設置太快、4、測溫方法不正確、ﻫ預熱時間太短1、溫度設置不佳2、測溫點異常３、鏈條速度設置太快、４、測溫方法不正確、。
