工业管道工程施工方案一、工程概况1.1 项目基本情况本工程为某化工厂新建管道工程，包括管道系统、阀门、热交换器等设备在内。
该工程的主要任务是为工厂提供化工原料输送、产品输送和排放废水等功能。
1.2 工程范围本工程的范围包括管道系统设计、材料采购、现场施工等全过程。
具体包括：1）管道系统设计：根据工厂的实际需求和管道系统的输送特性，设计管道系统的布置图、管道支架、管道连接件等。
2）材料采购：根据设计要求，采购符合标准的管道材料和设备，包括管道、阀门、支架、热交换器等。
3）施工过程：包括土建工程、管道安装、设备安装、调试等全过程。
1.3 施工特点本工程施工特点主要包括：1）工艺要求高：工程中所用管道、阀门、热交换器等设备都需按照特定的工艺标准进行选择和安装。
2）施工环境复杂：工厂现场环境复杂，存在建筑物、设备等障碍物，需要特别注意施工安全。
3）工期紧张：本工程的工期比较紧张，要求施工单位严格按照计划进行施工，保证工程顺利完成。
二、施工组织设计2.1 施工组织机构本工程施工组织结构如下：1）总包单位：负责整个工程的施工管理和协调工作。
2）分包单位：根据总包单位的安排，负责具体的施工任务，包括土建、管道安装、设备安装等。
3）监理单位：对工程的施工进行监督和检查，确保施工质量符合设计要求。
2.2 施工方案本工程的施工方案如下：1）施工前准备：进行现场勘察，确定管道布置图和位置，做好施工方案的设计和计划。
2）材料采购：根据设计要求，采购符合标准的管道材料和设备。
3）施工过程：根据设计要求，进行土建工程、管道安装、设备安装、调试等工作。
4）施工安全措施：严格执行安全规定，保证施工过程中的安全。
2.3 资源保障本工程施工需要的资源主要包括人力、物资和机械设备。
1）人力：根据施工计划，调配足够的施工人员，确保工程按时完成。
2）物资：根据设计要求，采购符合标准的管道材料和设备。
3）机械设备：根据施工需要，租赁或购买相应的机械设备，包括吊装设备、焊接设备等。
第1篇一、项目概述本项目为某化工厂新建项目，位于我国某工业园区内。
该化工厂主要生产化工产品，包括有机溶剂、合成树脂等。
项目总投资约为XXX万元，建设周期为XXX个月。
为确保施工质量和进度，特制定本施工方案。
二、施工组织与管理1. 施工组织机构（1）项目经理部：负责整个项目的施工组织、协调、管理和监督。
（2）施工队：负责具体施工任务的执行。
（3）质量保证部门：负责施工过程中的质量控制。
（4）安全监督部门：负责施工过程中的安全监督。
2. 管理体系（1）建立健全施工管理制度，确保施工有序进行。
（2）严格执行国家和地方有关建设工程施工的法律法规。
（3）加强施工现场管理，确保施工安全、文明、环保。
三、施工准备1. 技术准备（1）对施工图纸进行仔细审查，确保施工方案与图纸相符。
（2）组织技术人员进行技术交底，明确施工工艺、质量标准、安全措施等。
（3）对施工人员进行岗前培训，提高施工技能和安全意识。
2. 材料准备（1）根据施工进度，提前采购各类建筑材料、设备。
（2）对材料进行质量检验，确保材料合格。
（3）做好材料堆放、保管工作，防止材料损坏、丢失。
（1）根据施工需要，配置各类施工设备，如挖掘机、搅拌机、起重设备等。
（2）对设备进行检查、调试，确保设备运行正常。
（3）做好设备维护、保养工作，提高设备使用寿命。
四、施工方案1. 施工顺序（1）土方工程：先进行场地平整，再进行基础施工。
（2）主体工程：先进行结构施工，再进行装饰装修。
（3）设备安装：先进行管道安装，再进行设备安装。
2. 施工方法（1）土方工程：采用机械开挖、人工配合的方式进行。
（2）基础工程：采用钢筋混凝土基础，分步施工。
（3）主体工程：采用装配式钢筋混凝土结构，分片施工。
（4）设备安装：采用现场组装、吊装的方式进行。
3. 施工质量控制（1）严格执行施工规范和质量标准。
（2）加强施工过程中的质量检验，确保工程质量。
（3）对不合格工程进行返工、返修。
4. 施工安全措施（1）建立健全安全生产责任制，明确各级人员的安全职责。
工艺管道安装施工方案工艺管道安装施工方案一、工程概况本工程为某化工厂生产车间的工艺管道安装工程，主要包括输送、排放、供水、供气等管道的安装。
二、施工准备1.安排施工人员：根据工程规模和施工进度，合理安排施工人员，确保施工按时完成。
2.准备材料：购买所需的管道材料、管件和管道配件，并进行检查，确保质量符合要求。
3.准备设备：根据工程需要，购买或租赁所需的安装设备，如吊车、叉车等。
4.施工现场准备：清理施工现场，确保施工区域的整洁，并进行安全标识和防护措施。
三、施工步骤1.施工图纸的确认：根据设计图纸和工程要求，对施工图纸进行确认，确保施工按照设计要求进行。
2.布置施工线路：根据施工图纸，确定管道的布置路线，进行标示和临时固定。
3.管道材料准备：根据实际需要，对管道进行切割、修整、打磨等处理，确保管道的质量和尺寸符合要求。
4.管道安装：根据施工图纸和布置线路，依次将管道进行安装，采用焊接、螺纹连接等方式进行固定。
5.管道支架安装：根据设计要求，确定管道支架的位置和安装方式，并进行固定。
6.管道的测试与检查：安装完毕后，对管道进行压力测试和泄漏检查，确保管道的安全性和可靠性。
7.防腐保温处理：根据工艺要求，对管道进行防腐保温处理，确保管道的使用寿命和工艺要求。
8.验收及试运行：完成管道安装后，进行验收及试运行，确保设备的正常运行。
四、安全措施1.施工现场要划定区域，设置安全警示标志，确保施工人员的安全。
2.施工人员要带好个人防护用品，如安全帽、安全鞋等，严禁操作时戴帽子、拖鞋等不符合安全要求的行为。
3.施工人员要严格按照操作规程进行施工，禁止翻越管道、跨越设备等危险行为。
4.施工过程中要定期检查设备、工具和材料的使用情况，确保其安全可靠。
5.对施工人员进行安全培训，教育其安全知识与操作规程，提高施工安全意识。
以上是本次工艺管道安装施工方案的主要内容，通过合理的组织和安排，确保施工质量和进度，同时加强安全措施，最大程度地减少施工事故的发生。
(完整版)化学管道施工方案一、背景和目标化学管道施工是指在化工厂或化学工程项目中，按照一定的设计要求和技术标准，在现场进行管道安装和连接的工作。
本文档旨在提供一个详细的化学管道施工方案，确保施工过程顺利进行，管道安装符合相关法规和标准。
二、施工流程1. 前期准备：- 完成施工图纸的设计和审核；- 确定现场的施工区域和施工顺序；- 准备所需的材料、工具和设备；- 安排专业技术人员进行施工前的培训和安全教育。
2. 地基处理：- 根据工程要求，对施工区域进行地基处理，确保地基的平整和稳固；- 采取相应的防水措施，避免地下水渗入管道。
3. 管道安装：- 按照设计图纸的要求，进行管道的布置和支撑；- 使用专用工具和技术，进行管道的切割、焊接和连接；- 在运输和安装过程中，严格遵守安全操作规程，确保管道不受损坏。
4. 测试和调试：- 在管道安装完成后，进行压力测试和泄漏测试，确保管道的密封性和安全性；- 调试管道系统，检查阀门、仪表和控制设备的工作情况；- 进行试运行，模拟正常工作状态，确保管道系统的稳定性和可靠性。
5. 完工验收：- 编制施工记录和验收报告，记录施工过程和测试结果；- 进行完工验收，检查管道系统是否符合设计要求和技术标准；- 完成所有相关文件和手续，确保管道系统的合法性和规范性。
三、安全措施在化学管道施工过程中，安全是至关重要的。
为了确保工人的安全和保护环境，需要采取以下措施：1. 限制进入施工区域的人员，保证工地的安全；2. 提供必要的劳动保护用具，如安全帽、防护眼镜、手套等；3. 配备消防设备，并定期进行消防演练；4. 定期检查和维护施工设备，确保其正常运行；5. 严禁在施工现场吸烟和使用明火。
四、质量控制为了保证化学管道施工的质量，需要采取以下措施：1. 严格按照设计要求和技术标准进行施工；2. 使用合格的材料和工艺，确保管道的耐腐蚀性和密封性；3. 对施工过程进行监督和检查，及时发现和纠正问题；4. 进行必要的测试和调试，确保管道系统的正常运行；5. 结合完工验收和记录，评估施工的质量和效果。
目录一、工程概况 (1)二、编制依据 (1)三、材料检验 (1)3四、管道预制 ........................................................................................................................五、管道安装 (6)六、管道焊接及无损检测 (8)七、管道试压 (10)八、劳动力组织 (13)九、主要机具一览表 0十、质量保证体系 (1)十一、管道安装HSE技术措施及安全风险预防措施 (5)一、工程概况南化公司-南京化工厂资源优化重组项目外管工程由南化设计院设计，南化建设公司南化工程目部承担施工。
本项目的工艺管道贯穿整个厂区管廊，管线比较长，总长度约3万多米，管道材质包括10#、20#、Q235B、Q235A镀锌管、304、C4、15CrMo、衬聚丙烯钢管、衬四聚四氟钢管等，其中20#管材中采用GB/T8163、GB3087、GB9948三种标准，最大管径为DN450，最小管径为DN50。
由于整个工程具有工作量较大，施工场地受到限制的因素比较多，施工难度大，安装质量要求高等特点，该工程施工质量的好坏，对整个厂区各装置运行的效果都很重要，也是衡量施工单位技术水平、取得信誉的关键所在。
因此，我们在施工中一定要严格执行国家、部有关标准，一丝不苟地把好质量关，加上精心组织、合理安排，才能保质保量，安全、准点地完成管道施工任务。
二、编制依据2.1《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501-20022.2《工业金属管道工程施工及验收规范》GB50235-972.3《现场设备、工业管道焊接工程施工及验收规范》GB50236-982.4《工业金属管道工程质量检验评定标准》GB50184-932.5《石油化工管道器材标准》SH3401-96～SH3410-962.6《建筑排水硬聚乙烯管道工程技术规程》CJJ/T29-982.7 南化集团设计院设计的图纸及设计技术交底三、材料检验1、所有管道组成件（管子、管件、阀门、法兰、补偿器、安全保护装置）及管道支撑件必须具有制造厂的质量证明书及出厂标志，其质量不得低于国家现行行业标准的规定，无质量证明文件的产品不得使用。
矿业集团页岩油化工厂厂区给排水及消防管线工程施工安全与技术措施一、工程概况及现场总平面布置：1、工程名称：矿业集团页岩油化工厂给排水及消防管线工程2、建设地点：矿业集团新建页岩油化工厂厂区内3、建设单位：矿业集团房地产开发有限公司4、监理单位：抚顺诚信石化工程监理有限公司5、施工单位：抚顺中煤建设集团路桥分公司6、质量等级：优良7、施工工期：计划日历工期共90天。
8、工程概述及工程特点：本工程为抚矿集团页岩油化工深加工示范项目厂区给排水及消防主干管网工程（部分管网）。
工程内容为：室外厂区消防给水、循环给水、循环回水、生产给水、生活给水、含油污水、生活污水、道路雨水排放主干管线系统室外埋地铺设。
管线铺设地点为厂区规划范围内由东向西、由南向北主路路面规划范围以内。
本工程中管线施工共计3885米。
其中室外雨排水管线采用的管材为钢筋混凝土管（管径DN300-DN1500mm），胶圈接口，管线量为1968米。
生活污水及含油污水管线采用的管材为承插式球墨铸铁管（DN200-DN600mm），胶圈接口，管线量为150米。
循环给水及回水管线采用的管材为螺旋缝埋弧焊钢管（DN300mm-DN800mm），消防给水、生产及生活给水管线采用管材为螺旋焊接钢管（DN>200mm）及无缝钢管（DN300mm及DN≤200mm），焊接及无缝钢管接口采用电弧焊接型式，消防及其它给水管线工程量为1767米。
八种管线埋设方式均采用室外直埋敷设方式，其中消防管线、雨排管线、污排管线沿线设有井室及消火栓，消防管线井室及消火栓采用专利型成套组件，其它管线井室采用混凝土类井室（雨排管线中的雨水口采用砖砌式）。
所有管线横向过路管采用承插式球墨铸铁管做为防护套管。
二、措施编制依据：1、《石油化工给水排水管道工程施工及验收规范》SH3533—2003。
2、施工图纸。
三、项目组织机构及施工人员配备：项目经理：范帅项目副经理：邱岳技术负责人：林强施工员：姜新祖质量检查员：陈维昌安全员：杜成琢材料员：谷玉涛会计员：池峰人事员：孙华南四、施工准备：1、施工内业准备（1）、学习并审核图纸。
一、工程概况本工程为某化工厂的设备安装工程，主要包括生产设备、管道、电气、仪表、通风等系统的安装。
工程地点位于我国某工业园区，占地面积约50000平方米。
施工工期为6个月，预计在2023年6月30日前完成。
二、施工组织1. 施工单位：选择具有相应资质的施工单位，确保施工质量。
2. 施工人员：组织专业的施工队伍，包括安装工、焊工、电工、仪表工等。
3. 施工设备：根据工程需求，配置必要的施工设备，如吊车、叉车、焊接设备、电动工具等。
三、施工准备1. 技术准备：根据设计图纸和施工规范，编制详细的施工方案，并进行技术交底。
2. 材料准备：采购符合国家标准的设备、管道、阀门、仪表、电气元件等材料。
3. 工具准备：准备必要的施工工具，如扳手、螺丝刀、电焊机、切割机等。
4. 施工场地准备：平整施工场地，搭建临时设施，如办公室、仓库、宿舍等。
四、施工工艺1. 设备安装：按照设备安装规范，进行设备的基础施工、设备就位、设备调试等工作。
2. 管道安装：按照管道安装规范，进行管道的预制、焊接、试压、吹扫等工作。
3. 电气安装：按照电气安装规范，进行电缆敷设、设备接线、调试等工作。
4. 仪表安装：按照仪表安装规范，进行仪表的安装、调试、校准等工作。
5. 通风安装：按照通风安装规范，进行通风管道的安装、通风设备的调试等工作。
五、质量控制1. 施工过程中，严格执行国家有关施工规范和质量标准。
2. 对施工材料进行严格的质量检验，确保材料质量合格。
3. 对施工过程进行全过程质量控制，及时发现并解决质量问题。
4. 定期进行质量检查，确保工程质量达到设计要求。
六、安全措施1. 施工现场设置明显的安全警示标志，确保施工人员安全。
2. 对施工人员进行安全教育和培训，提高安全意识。
3. 配备必要的安全防护用品，如安全帽、安全带、防护眼镜等。
4. 施工现场设置安全通道，确保人员疏散畅通。
七、进度安排1. 施工前期：完成施工组织、技术准备、材料准备、工具准备等工作。
化工管道更换施工方案一、项目背景化工管道是化工厂中承载流体的重要设备，经长时间运行后，会因腐蚀、老化等原因导致管道发生泄漏、断裂等问题，危及人员安全以及设备正常运行。
为保障生产安全和设备的正常运行，对化工管道进行定期更换是必要的。
二、施工方案化工管道更换施工是一项复杂且关键的工作，需要对工艺设备、管道系统、流体介质等进行全面考虑，确保施工过程中不影响生产运行，并保证新管道的性能和可靠性。
1. 工期计划在制定施工方案前，首先要进行工期计划，确定更换化工管道所需的时间范围。
工期计划需要考虑下列因素：•管道的长度和复杂程度•施工团队的规模和技能水平•施工过程中可能遇到的问题和延误因素•生产设备的运行要求和停机时间根据以上因素，制定合理的工期计划，并确保施工时间不会影响正常的生产运行。
2. 施工准备在正式施工前，需要进行充分的施工准备工作。
具体包括：•准备好所需的工具和设备，如起重机、切割机、焊接设备等•搭建临时工地，并确保施工现场整洁和安全•采购所需的新管道材料，并进行验收和核对3. 管道拆除管道拆除是化工管道更换的第一步，需要有专业的拆除团队进行操作。
在拆除过程中，需要注意以下事项：•遵循安全操作规程，佩戴必要的防护设备•清除管道上的残留流体，并做好处理•采用适当的工具和方法进行管道的切割和拆卸•做好管道与设备的分离工作，避免对设备造成损害4. 新管道安装在管道拆除完成后，开始进行新管道的安装工作。
安装过程需要遵循以下步骤：•对新管道进行清洗和检查，确保其质量合格•根据设计要求进行新管道的定位和布置•采用合适的焊接方法进行管道连接•进行新管道的压力测试，确保其密封性和稳定性•安装和调试新管道所需的支撑、阀门和附件5. 管道验收新管道安装完毕后，需要进行全面的管道验收，以确保管道的质量和安全性。
验收内容包括：•对管道的尺寸和位置进行检查核对•对管道的焊缝进行无损检测，确保焊接质量合格•进行管道的压力测试，检测其耐压性能•检查管道安装并固定是否符合要求•对管道进行记录和登记，并制定管道维护保养计划三、施工安全化工管道更换的施工过程中，安全是首要考虑的因素。
本项目为某化工厂外管廊土建工程施工，主要包括管廊基础、主体结构、防水、保温、装饰等施工内容。
工程总建筑面积约5000平方米，管廊长度约1000米，设计使用年限为50年。
本工程土建施工质量等级为优良。
二、施工组织设计1. 施工顺序（1）土方开挖：先进行管廊基础周围的土方开挖，然后进行基础垫层施工。
（2）基础施工：包括基础垫层、基础钢筋绑扎、混凝土浇筑等。
（3）主体结构施工：包括管廊主体结构钢筋绑扎、混凝土浇筑等。
（4）防水、保温施工：对管廊进行防水、保温处理。
（5）装饰施工：包括墙面、地面、门窗等装饰装修。
2. 施工工艺（1）土方开挖：采用机械开挖，人工配合清理，确保开挖深度、宽度、坡度符合设计要求。
（2）基础施工：先进行基础垫层施工，采用C15混凝土浇筑，厚度100mm；然后进行基础钢筋绑扎，钢筋等级为HRB400，直径为φ12mm；最后进行混凝土浇筑，采用C25混凝土。
（3）主体结构施工：采用C30混凝土浇筑，钢筋等级为HRB400，直径为φ16mm。
管廊主体结构采用现浇钢筋混凝土结构，梁、板、柱采用框架结构。
（4）防水、保温施工：采用防水涂料和保温材料，对管廊进行防水、保温处理。
（5）装饰施工：墙面采用乳胶漆涂料，地面采用耐磨地坪材料，门窗采用断桥铝门窗。
三、施工质量控制措施1. 施工材料：严格按照设计要求和质量标准选择施工材料，确保材料质量合格。
2. 施工工艺：严格执行施工工艺流程，确保施工质量。
3. 施工进度：合理安排施工进度，确保工程按时完成。
4. 施工安全：加强施工现场安全管理，严格执行安全生产规章制度。
5. 施工验收：严格按照国家有关标准和规范进行施工验收，确保工程质量。
四、施工进度安排1. 土方开挖：30天2. 基础施工：45天3. 主体结构施工：60天4. 防水、保温施工：15天5. 装饰施工：20天总计：180天五、施工保障措施1. 加强施工人员培训，提高施工技能。
2. 严格执行施工方案，确保施工质量。

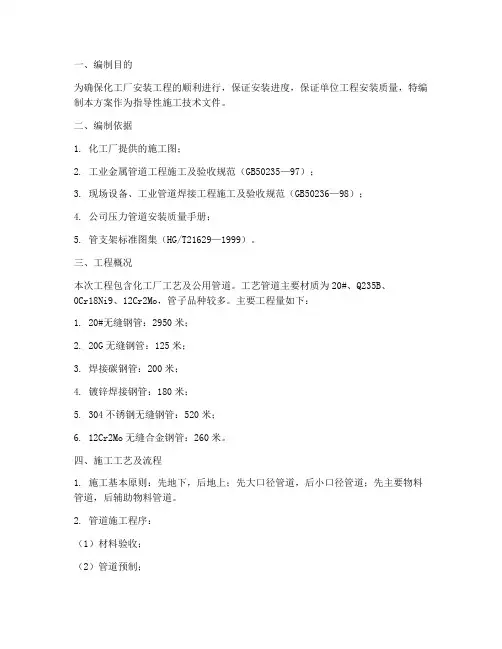

一、编制目的为确保化工厂安装工程的顺利进行，保证安装进度，保证单位工程安装质量，特编制本方案作为指导性施工技术文件。
二、编制依据1. 化工厂提供的施工图；2. 工业金属管道工程施工及验收规范（GB50235—97）；3. 现场设备、工业管道焊接工程施工及验收规范（GB50236—98）；4. 公司压力管道安装质量手册；5. 管支架标准图集（HG/T21629—1999）。
三、工程概况本次工程包含化工厂工艺及公用管道。
工艺管道主要材质为20#、Q235B、0Cr18Ni9、12Cr2Mo，管子品种较多。
主要工程量如下：1. 20#无缝钢管：2950米；2. 20G无缝钢管：125米；3. 焊接碳钢管：200米；4. 镀锌焊接钢管：180米；5. 304不锈钢无缝钢管：520米；6. 12Cr2Mo无缝合金钢管：260米。
四、施工工艺及流程1. 施工基本原则：先地下，后地上；先大口径管道，后小口径管道；先主要物料管道，后辅助物料管道。
2. 管道施工程序：（1）材料验收；（2）管道预制；（3）管道安装；（4）管道焊接；（5）管道试压；（6）管道吹扫及冲洗；（7）安全保证措施；（8）质量保证措施。
五、安全保证措施1. 施工中必须贯彻“安全第一，预防为主”的方针，严格贯彻执行各项安全组织措施和技术措施。
2. 建立以项目经理为首的安全保障体系，全面负责安全工作。
下设安全员，施工班组设置兼职安全员，自上而下形成安全生产监督、保障体系。
3. 落实全线各类人员的安全生产责任制，推行安全交底、安全宣传教育、安全检查、安全设施验收和事故报告等管理制度。
4. 加强对全体工作人员的安全生产及劳动保护教育，使参加施工的每一个人从思想上都对安全工作得以充分重视。
5. 建立安全生产规章制度，并严格监督实施。
六、质量保证措施1. 严格按照施工图和规范要求进行施工，确保工程质量。
2. 建立质量保证体系，明确质量责任，确保工程质量。
