智能配电监控系统解决方案（二）引言概述：智能配电监控系统是一种基于先进技术的电力管理解决方案，可以实时监测和控制配电系统中的各种参数和状态。
本文将对智能配电监控系统的解决方案进行详细介绍和分析，包括系统的设计原理、核心功能、应用案例以及未来发展趋势。
正文内容：1.设计原理1.1传感器技术：智能配电监控系统通过使用各类传感器来采集配电系统中的电压、电流、功率因数、温度等关键参数，这些传感器的选择和安装位置对系统的性能和准确度有着重要影响。
1.2数据采集与处理：所采集的数据通过网络传输到数据中心，经过处理和分析后得到有用的信息，以便帮助用户实时监测和管理配电系统的运行情况，并进行预测和决策。
2.核心功能2.1远程监测与控制：智能配电监控系统可以通过云平台实现远程监测与控制，让用户可以随时随地通过网络访问配电系统的运行状态，并进行相应控制操作，提高了运维的便捷性和灵活性。
2.2预警与报警功能：系统能够自动检测配电系统中的异常情况，并及时发出警报通知用户，防止故障的发生和扩大，提高了系统的可靠性和安全性。
2.3能源管理与优化：通过对能源消耗情况的监测和分析，智能配电监控系统可以帮助用户实现能源的有效管理与优化，降低能耗成本，提高能源利用效率。
2.4统计与分析功能：系统可对配电系统中的各项参数和运行状态进行统计和分析，为用户提供全面、准确的数据分析结果，支持决策和优化运营。
2.5设备维护与管理：系统还可以对配电设备进行定期巡检和维护管理，提前发现设备故障和老化情况，预防性地进行维修和更换，确保配电系统的稳定运行。
3.应用案例3.1工业领域：智能配电监控系统可以应用于各类工业生产线、厂房和车间，实时监测电力设备的运行状况，提高运营效率和设备可靠性。
3.2商业用途：系统也可以应用于商业建筑、购物中心和写字楼等场所，实时监测和管理配电系统，降低能耗成本，提高能源利用效率。
3.3基础设施领域：智能配电监控系统可以应用于城市电网、公共交通系统和医疗设施等基础设施领域，保障供电的可靠性与安全性。
微模块机房全面解决方案模块化数据中心主要由机柜、密闭通道、供配电系统、制冷系统、智能监控系统、综合布线和消防系统组成。
单个模块化数据中心按照最大28台机柜（包括服务器机柜、网络机柜、综合布线柜）配置。
该模块（不包括UPS）占地面积为35m2，加上模块外维护通道和给模块内空调供电的PDF 柜，总占地面积不超过55m2，模块总高度不超过2.65m。
机柜数量可根据客户需求成对减少。
模块化数据中心组成示意图02机柜（1）机柜模块化数据中心最大可配置28台机柜，机柜包括服务器机柜、网络机柜和综合布线柜。
（2）机柜外观模块化数据中心配置的机柜尺寸统一，机柜符合IEC60297-1标准，采用前后风道。
机柜外观如图所示。
机柜外观图（3）机柜特性机柜满足如下特性：前后门通风率70%。
机柜内后部可安装两条竖装PDU。
机柜的垂直安装立柱上标示有每个“U”的准确位置。
机柜的前门、后门及侧板均可锁定，只能用提供的专用钥匙打开。
机柜静载不小于1300kg。
（4）机柜技术指标03密闭通道模块化数据中心的密闭通道主要由端门和天窗组成。
（1）端门密闭通道的端门分为拉门和双开门两种方案，可根据客户的需求选配。
拉门尺寸：高×宽×深=2050mm×1600mm×42mm。
拉门采用拉结构，以机柜为载体，安装上下轨道，保证密闭通道系统的自身独立性。
门板由1.5mm冷轧钢板折弯而成，中间安装钢化玻璃，保证通道内区域的可视性。
拉门外观示意图双开门尺寸：高×宽×深=2050mm×1500mm×42mm。
双开门整体与机柜通过螺钉联接，可以保证系统的独立性。
门板中间镶嵌钢化玻璃，保证通道的可视性，并且钢化玻璃能很好的满足消防应急要求。
门板下部安装密封毛刷，可以提高模块的密闭性。
双开门外观示意图（2）天窗密闭通道采用平顶结构方案。
平顶天窗尺寸：高×宽×深=350mm×1350mm×600mm。

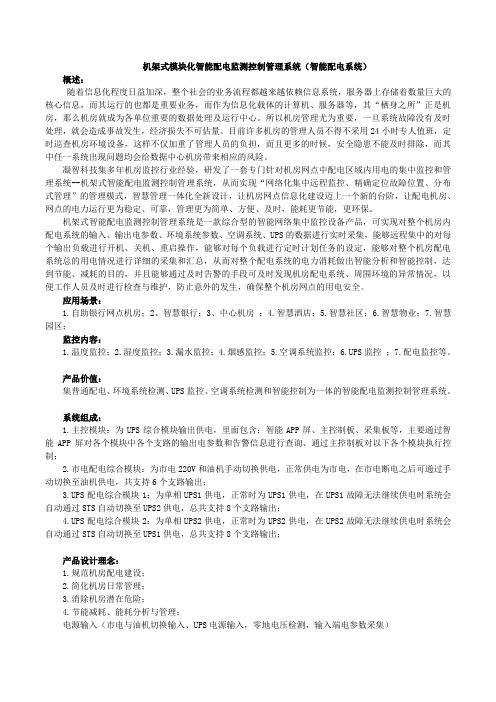

机架式模块化智能配电监测控制管理系统（智能配电系统）概述：随着信息化程度日益加深，整个社会的业务流程都越来越依赖信息系统，服务器上存储着数量巨大的核心信息，而其运行的也都是重要业务，而作为信息化载体的计算机、服务器等，其“栖身之所”正是机房，那么机房就成为各单位重要的数据处理及运行中心。
所以机房管理尤为重要，一旦系统故障没有及时处理，就会造成事故发生，经济损失不可估量。
目前许多机房的管理人员不得不采用24小时专人值班，定时巡查机房环境设备，这样不仅加重了管理人员的负担，而且更多的时候，安全隐患不能及时排除，而其中任一系统出现问题均会给数据中心机房带来相应的风险。
凝智科技集多年机房监控行业经验，研发了一套专门针对机房网点中配电区域内用电的集中监控和管理系统--机架式智能配电监测控制管理系统，从而实现“网络化集中远程监控、精确定位故障位置、分布式管理”的管理模式，智慧管理一体化全新设计，让机房网点信息化建设迈上一个新的台阶，让配电机房、网点的电力运行更为稳定、可靠，管理更为简单、方便、及时，能耗更节能，更环保。
机架式智能配电监测控制管理系统是一款综合型的智能网络集中监控设备产品，可实现对整个机房内配电系统的输入、输出电参数、环境系统参数、空调系统、UPS的数据进行实时采集，能够远程集中的对每个输出负载进行开机、关机、重启操作，能够对每个负载进行定时计划任务的设定，能够对整个机房配电系统总的用电情况进行详细的采集和汇总，从而对整个配电系统的电力消耗做出智能分析和智能控制，达到节能、减耗的目的，并且能够通过及时告警的手段可及时发现机房配电系统、周围环境的异常情况，以便工作人员及时进行检查与维护，防止意外的发生，确保整个机房网点的用电安全。
应用场景：1.自助银行网点机房；2、智慧银行；3、中心机房；4.智慧酒店；5.智慧社区；6.智慧物业；7.智慧园区；监控内容：1.温度监控；2.湿度监控；3.漏水监控；4.烟感监控；5.空调系统监控；6.UPS监控；7.配电监控等。
智慧监控机房工程方案一、项目概述随着信息技术的飞速发展和互联网的普及，各行各业对数据中心和机房的要求越来越高。
机房已成为企业信息存储、处理和传输的重要基础设施，因此对机房的安全、可靠性和智能化要求也越来越高。
智慧监控机房工程方案的设计和实施，将会极大提升机房的管理和运行水平，提高机房的运营效率和安全性。
二、项目需求1.安全需求：对机房内部和外部环境进行全面监控，包括温度、湿度、烟感、水浸、门禁、摄像头监控等，及时发现并处理异常情况。
2.可靠性需求：确保监控系统的稳定性和可靠性，避免出现监控死角和盲区，保障机房设备的正常运行。
3.智能化需求：实现对机房设备的远程监控和管理，方便运维人员进行远程操作和维护，提高机房的运维效率。
4.集成性需求：将各类监控设备和系统进行集成，提供一个统一的监控平台，方便管理和操作。
三、工程方案设计1.监控系统架构设计（1）硬件设备：选用高性能的监控主机，搭配高清晰度的摄像头、温湿度传感器、烟感传感器等监控设备，确保监控系统的高清晰度和准确性。
（2）软件系统：选择成熟稳定的监控软件，实现对各类监控设备的统一管理和控制，同时支持远程监控和操作。
（3）网络架构：建立稳定高效的局域网和互联网连接，保障监控数据的实时传输和管理。
2.监控点位规划（1）外部环境监控：设置温湿度传感器、风扇等设备，实时监控机房外部的环境情况，确保机房的温湿度处于安全范围。
（2）机房内部监控：布置监控摄像头，覆盖机房的每一个角落，确保监控全覆盖，避免死角和盲区。
（3）安全监控：设置门禁、烟感、水浸等设备，及时发现机房的安全隐患，保障机房设备的安全运行。
3.网络架构设计（1）局域网架构：采用星型拓扑结构，将各类监控设备通过交换机连接到监控主机，保障监控设备之间的高效通讯。
（2）互联网连接：通过防火墙和安全网关实现机房监控数据对互联网的安全访问，保障监控数据的安全性。
4.软件系统开发（1）监控软件定制：根据机房的实际情况，定制监控软件，确保监控系统的稳定性和可靠性。
智能化系统机房解决方案版本智能化系统机房解决方案是针对机房管理和运维的全面优化方案。
随着信息化和智能化的快速发展，机房已经成为企业信息技术基础设施的核心部分。
智能化机房解决方案可以提高机房的安全性、可靠性和可管理性，提高机房的效率、灵活性和可扩展性，为企业提供更稳定、高效的信息化基础设施。
1.机房基础设施优化：包括机房空调、UPS电源、消防系统、配电系统等的优化和升级，提高机房的基础设施可靠性和稳定性。
通过运用先进的设备和技术，提高机房的能效，降低运营成本。
2.机房环境监控系统：通过在机房内部布置传感器和监测设备，实时监测机房的温度、湿度、气体等环境参数，并与中央监控系统进行集中管理。
一旦环境出现异常，系统会及时发出警报，并通过自动化的方式进行故障处理，提高机房的安全性和可管理性。
3.机房安全防护系统：包括入侵检测系统、视频监控系统等，保护机房的安全，防止机房遭受入侵、盗窃等安全威胁。
通过智能化的安防系统，可以实时监控机房的安全情况，并在发生紧急事件时，及时采取相应的措施，提高机房的防护能力。
4.机房运维管理系统：包括机房设备管理、设备故障管理、资产管理等功能模块，实现对机房运维工作的全面管理。
通过系统的自动化管理和监控，可以提高机房运维工作的效率和质量，减少人为错误和故障发生的概率。
5.机房容量规划和优化：通过对机房中的设备、资源利用情况进行分析和统计，可以实现对机房容量的合理规划和优化。
通过智能化系统的数据收集和分析，可以帮助企业合理配置机房资源，提高资源利用率，降低成本。
6.机房监控和维护服务：利用云计算和物联网技术，将机房的监控和维护服务外包给专业的运维公司或服务提供商。
通过远程监控和维护，可以实现对机房设备的实时监控和故障处理，提高机房的管理效率和安全性。
综上所述，智能化系统机房解决方案版本是针对机房管理和运维的全面优化方案。
通过优化机房的基础设施、环境监控、安全防护、运维管理等方面，可以提高机房的安全性、可靠性和可管理性，为企业提供更稳定、高效的信息化基础设施。
一体化模块机房解决方案一、需求分析本次为新建机房面积约50平方米。
二、方案规划设计为了减少机房改造的工程量，提高机房空间利用率，结合目前机房现状，本方案建议采用“智能”密闭机柜的微模块数据中心解决方案设计，采用列间空调制冷，封闭冷热通道的形式，制冷优化，高效节能；模块设计，占地面积小；机柜封闭，安全可靠。
智能架构：采用机架式UPS+列间空调+冷热通道封闭。
“智能”正面图“智能”气流分布组织图三、关键产品选型3.1、U PS机房配置1台KE1ONG20KVA机架式UPS,可放在机柜内部。
电池配置1组16节IooAH蓄电池，单机满载后备时间为30分钟，配合博微机架式电池箱使用，UPS主机+电池均放置在机柜内。
（20KVA满载延时30分钟，电池可放在服务器机柜，如要延时1个小时以上建议电池独立摆放）。
3.2、列间空调本次机房按照B级标准设计。
《电子信息系统机房设计规范》GB50174-2008对中心机房温度、湿度以及洁净度技术指标提出了明确的要求：计算机开机时机房的室内温湿度：3.3、总热负荷的计算本机房主要的热负荷来源于设备的发热量及维护结构的热负荷。
因此，我们要了解主设备的数量及用电情况以确定精密空调的容量及配置。
根据以往经验，除主要的设备热负荷之外的其他负荷,如机房照明负荷、建筑维护结构负荷、补充的新风负荷、人员的散热负荷等，如不具备精确计算的条件，也可根据机房的面积按经验进行测算。
针对本项目，核心机房我们按照每台机柜3KW的设备容量进行计算：设备需要制冷量Q1机柜设备容量(KW)Xo.8房间需要制冷量Q2：主机房面积X(0.12∙0.18KW∕m2之间)机房需要总冷量：设备需要制冷量Q1+房间需要制冷量Q2综合以上数据，考虑该模块化后期的设备扩展，建议本次模块化机房的精密空调配置采用1台8.5KW制冷量。
3.4、方案配置清单四、“智能”微模块解决方案特点及优势说明4.1、微模块解决方案特点说明：⑴端到端的模块化数据中心解决方案完整的供配电、制冷、机柜、监控产品，各组件之间无缝集成，确保了解决方案的高可靠性、高安全性、高能效；(2)快速部署IT资源以支撑业务快速的发展一—无需建设机房，快速部署。
教育行业模块化智能机房解决方案随着教育行业数据的飞速发展，将传统机房改造成模块化智能机房已成为了各个学校的首选，可以切实保障数据的安全性和科学化管理。
目前，即使城市学校，也少有建设专业数据中心（静电地板、精密空调），而区县学校则大多数部署简易机房（家用空调），更甚者，一些偏远学校根本没有机房。
1)多数学校无专业机房设计，服务器等网络设备完全暴露在有尘环境中，长期积灰过热，故障率高;2)学校机房空调基本不是精密空调，甚至没有空调，温湿度控制效果差，系统稳定性弱;3)机房基本没有完善的监控告警系统，又无专人值守，一旦出现故障，无法及时响应;4)机房没有防鼠、防虫措施，鼠、虫咬坏线缆、释放排泄物，极易造成设备损坏;5)机房没有防雷、消防设备，安全防护能力较弱。
2.建设需求模块化智能机房建设必须满足弹性、高效、节能、高可靠及高度智能化自动化等特征。
1、设计简单，部署快捷，且充分考虑未来改造和扩展的便捷性；2、结合IT设备特性营造专业级机房环境，保证在一个安全的环境下稳定运行；3、自动管理、智能维护，采用数字化技术实现器件级精准管理、全覆盖监控、准确告警，提升整体系统可靠性；4、绿色、高效、节能的机房，不仅是能耗方面的提升，同样在占地面积、运维管理流程方面也需要进行提升。
3.解决方法吉左网络通过深入考察学校应用场景，结合“互联网＋”思维，推出符合教育信息化发展的模块化数据中心解决方案。
该方案包括：云信息管理平台软件＋微型智能机房基础设施，更低资金投入，更专业机房环境保障；云端管理平台，实现多点位机房统一监控管理，并有语音电话、微信、网络等多种告警模式，有效保障机房设备的稳健运行，4.应用场景分析针对不同应用场景精准配置优点一、统一部署、集中监管，异地多线运维，系统可靠性高，设备部署利用率高优点二、根据不同学校规模，配置不同规格智能机房，无资源浪费优点三、现场环境零要求，部署快速简便；微环境运行高效节能，全密闭设计，吸音降噪，办公室也能放置5.部分典型案例。
智能化系统机房解决方案随着信息技术的发展，越来越多的企业和机构都建立了自己的机房来存储和管理大量的数据和信息。
然而，传统的机房存在很多问题，如能耗高、安全性差、空间浪费等。
因此，智能化系统机房解决方案应运而生。
首先，智能化系统机房解决方案可以通过引入先进的监测和控制系统来实现对机房的实时监控和管理。
该系统可以监测机房的温度、湿度、能耗等关键指标，并及时发出警报或采取措施来解决问题，提高机房的运行效率和可靠性。
同时，可以通过远程监控和远程管理技术来实现对机房的远程管理，提高管理效率和响应速度。
其次，智能化系统机房解决方案可以通过引入智能化电力管理系统来实现对机房的能耗监控和管理。
该系统可以实时监测机房的电力负荷和能耗，并通过对设备的智能控制和调度来降低能耗和运维成本。
同时，可以通过智能化节能设备和技术来提高机房的能效，减少能源浪费，实现可持续发展。
第三，智能化系统机房解决方案可以通过引入智能化安全管理系统来提升机房的安全性。
该系统可以通过视频监控、入侵检测等技术来实时监测和记录机房的安全情况，并及时发出警报或采取措施来应对突发事件。
同时，可以通过智能化控制和管理技术来提高机房的准入控制和权限管理，防止数据和信息的泄露和损坏。
最后，智能化系统机房解决方案应具备高度可扩展和灵活的机房管理能力。
这意味着可以根据实际需求和要求来扩展和调整机房的规模和功能，并能够与其他系统和设备集成，实现更高级别的智能化管理和控制。
总的来说，智能化系统机房解决方案是一种通过引入智能化设备和技术来提升机房管理和运维效率的完整解决方案。
它可以提高机房的能效、安全性和可靠性，降低机房的运维成本，并提供高度可扩展和灵活的机房管理能力。
随着信息技术的不断发展和应用，智能化系统机房解决方案将在未来得到更广泛的应用。
监控中心机房工程项目方案一、项目背景：近年来，随着信息技术的发展和广泛应用，各类监控设备的使用也大幅增加，监控中心机房作为一个重要的设备运行和数据处理中心，成为了维护公共安全和保护财产的重要阵地。
为了满足监控中心机房的建设和维护需求，我们提出了监控中心机房工程项目方案。
二、项目目标：1.提供一个高效、安全、稳定的监控中心机房环境；2.实现监控数据的实时传输和存储，并能够迅速恢复系统正常运行；3.提供必要的备份和防护设施，确保监控中心机房的连续运行；4.优化能源利用，提高机房运行效率；5.构建一个灵活可升级的监控中心机房基础设施。
三、项目方案：1.机房选址：根据机房的使用要求，应选择远离市区和人员密集区的地段，防止人为破坏和外部威胁。
同时，应选择地势高且地质稳定的区域，减少自然灾害对机房建筑的影响。
2.建筑设计：a.选择高强度、耐火材料，并遵循建筑结构防火标准，确保机房建筑的安全性；b.采用合理的建筑布局和空间规划，确保设备的有序放置和通风降温；c.考虑到设备的规模和日后的扩展，建议机房设计为模块化结构，方便后续扩建和维护。
3.供电系统：a.设计备用电源系统，确保监控中心机房在停电情况下能够继续正常运行；b.选用高可靠性的UPS电源，以防止电力波动和供电中断造成的损失；c.优化机房内的电力布线和配电设备，提高供电系统的稳定性和效率。
4.能源管理：a.选择节能型机房设备，减少能源消耗；b.优化机房的通风和空调系统，提高热量排放和散热效果；c.使用智能化能源管理系统，对设备进行实时监控和能源利用优化。
5.数据存储和备份：a.选择高性能的数据存储设备，保证监控数据的快速读写和可靠存储；b.设计完备的数据备份和恢复方案，确保系统故障或数据丢失时能够快速恢复；c.定期测试和维护备份设备，确保备份数据的完整性和可用性。
6.安全和防护：a.设计门禁系统、视频监控系统和入侵报警系统，保障机房安全；b.安装消防设备，并定期进行消防演练和维护，确保机房的火灾安全；c.加密机房网络，防止黑客攻击和数据泄露。
机房模块化智能配电监控整体解决方案进线柜DYF-100智能开关柜监控系统概述：本系统以触摸屏HMI为核心，配以高度集成的电气和开关状态监测模块，监测配电柜：抽出式或固定式的进线柜及各个出线配电柜的电气参数，以达到对整个配电系统的实时监控和电力运行质量的有效管理。
1.功能简介1.1进线柜：监测三相电压、三相电压、有功功率、无功功率、视在功率、频率、功率因数、电度、开关状态等；可选功能：电流电压谐波畸变含量、中性线电流、零地电压等1.2抽屉柜:监测每个输出开关电流和开关状态。
可选功能：抽屉柜的输出开关的三相电压、三相电压、有功功率、无功功率、视在功率、频率、功率因数、电度，谐波畸变含量；抽屉柜的柜内温度湿度，开关温升等。
1.3电力质量管理，电流百分比，电气参数最大值最小值统计存储，负荷管理，事件记录等。
可选功能：电容器投切，电容器保护。
1.4现场告警：可以设置所有被采电参数的越限阀值，由报警模块驱动现场报警设备。
2．特点2.1模块化，一个进线柜和抽屉柜均由功能模块进行电参数采集。
2.2高度集成，模块可以取代配电柜上的所有的监测仪表，以减少硬件成本，所有数据上传到触摸屏上显示和管理，让现场的阅读与远程传递高效明了。
2.3高度智能，每个模块均自带RS485接口，可以进行自由的远程数据传递。
3..系统拓扑图系统设备配置清单8 报警模块DYF-KM 可选件 1 连接蜂鸣器等，现场声光报警9 控制模块DYF-KK16 可选件 1 可选件，16路5A/250V继电器输出，带远程控制接口，控制电容器的投切等。
10 其他职能设备接入计量电能表等参考界面简介欢迎使用DYF-100系统，此系统主要由台达人机界面、DYF-2010、DYF-IW32、DYF-DD32、DYF-KM等组成，其通讯接线方式如下：➢台达人机界面的输助电源为24V，其背面有两个端口分别为0V，+24V，此两个端口的意思为0V表示电源”—”，+24V为“+”➢RS485通讯端的接线方式：把三台仪表的通讯端并接在一起,然后把A、B分别接到台达人机界面的通讯端口COM2的R2+，R2- 。
若通讯线连接无误后，请上电，此时便可看到此如下画页图：UPS输入柜UPS输入柜一般一路输入，然后是多路输出，针对这一特点，本方案选用我司专业开发的监测模块DYF-24Q，一个模块可以检测1路进线和7路出现开关的全部电气量，包括：三相电流、三线电压、有功功率、无功功率、视在功率、频率、功率因数、电度等，开关状态的监测选用DYF-DA32，一个模块可以检测10组三相开关的开关状态。
然后将需测的电气量上传至触摸屏，生成现场显示界面，并设置现场的告警阀值。
触摸屏主开关输出开关1 输出开关2 输出开关3UPS输出柜UPS输出柜一般一路输入，然后是多路输出，针对这一特点，本方案选用我司专业开发的监测模块DYF-24Q，一个模块可以检测8路三相或24路单相的全部电气量，包括：电流、电压、有功功率、无功功率、视在功率、频率、功率因数、电度等，开关状态的监测选用DYF-DA32，一个模块可以检测32开关状态接点。
然后将需测的电气量上传至触摸屏，生成现场显示界面，并设置现场的告警阀值。
列头柜DYF-1精密配电柜监控计费系统概述：本系统以HMI为核心，通过RS485总线的模块化结构，对末端配电柜：包括的列头柜、精密配电柜、电源分配柜、UPS输出柜等的动力微环境进行有效管控。
本系统也可以作为单独的监控系统，运用于数据中心传统配电柜的技术改造。
主要功能：1.测量配电柜总进线的全部电参数，包括三相电流电压、有功无功、频率、功率因数、电度、谐波含量等，总进线开关状态，对总进线开关的遥控或越限控制。
2.测量每路输出支路的电流、支路用电量和开关状态。
3.强大的现场显示和报警功能。
通过HMI可对所有所测电参数进行现场显示，并可以设置任意的越限阀值，进行现场声光告警。
主要特点：1.模块化设计，可以按照现场的要求，随意增减功能和系统规模。
2.系统硬软件配合完美，硬件精简，施工方便。
3.支路开关量的检测为有源输入，达到支路普通微型断路器的开关状态的简便采集。
主要卖点：1.目前计算机机房设备中不论服务器等主设备还是油机、UPS、精密空调等能源设备都已实现智能化，其监控系统可谓面面俱到，但作为直接给机房心脏——服务器提供动力的末端配电设备，却大多没有做必要的监控，本系统恰好以出色的性价比，填补了这个机房动环监控系统所未能达到的空白。
2.数据中心作为一个高能耗的用电场所，节能已提上了议事日程，本系统在以最简单有效的方式，计算每个用电负载的用电量，为数据中心的节能提供有效的依据，特别是服务器出租行业，更是非常实用。
1、监控系统设备选型根据末端配电的实际运行特点，本监控系统对配电柜的总进线的全部电气量进行监测，并对每路支路的电流和开关状态进行监测，并以总线方式与触摸屏及上位机进行通信，达到对配电柜及其主要负载服务器及其他设备运行状况的有效管理。
1.1总进线的全电量监测A.采用本公司的DYF2010或DYF2202全电量测量模块，测量三相电流电压，有功无功，频率，功率因数，电度等；外形尺寸：110*75*72，安装方式：DIN导轨或M4螺钉固定。
DYF2010B.选用DYF2202全电量测量模块，测量三相电流电压，有功无功，频率，功率因数，电度等，检测各相的3~37次电流、电压谐波含量.开口尺寸：92*92.DYF22021.2支路电流测量针对支线电流的测量，采用智能电流测量模块DYF-IW32，通过设置C T值可直接得出实际电流的大小，通过R S485通讯，传输到触模屏，在触模屏上可以实现电流参数的就地显示。
如超出32路可用2个或多个模块扩容。
外形尺寸：200*100*38，安装方式：D I N导轨。
如果将本系统应用于传统配电柜的技术改造，可选用开口式互感器。
另本模块可以设置一路标准模拟量输入，用于测量隔离变压器的温度。
1.3、支路开关状态检测针对支路开关量采集，使用本公司的智能模块DYF-DD32，可以采集开关量信号并转换为数字信号经由通讯传输到触模屏，通过触模屏可以清晰的看到所有开关状态，模块具备事件记录功能，可以记录32个遥信事件以及事件发生的时间，32个数据循环存储。
如果现场不能够提供辅助接点，可以选用DYF-DA16或DYF-DA32开关量接入模块，AC220V直接输入，无需现场提供辅助接点。
外形尺寸：200*100*38，安装方式：D I N导轨。
1.4触模屏本系统一般选用台达公司生产的5.7寸触摸屏，安装DYF-1监控软件，触模屏通过RS485总线方式采集所有需测数据，并显示所有所测参数，可设置任意的报警阀值，并将所有参数上传至上位机。
触摸屏的界面可以按客户的要求个性化设计。
可选以太网接口和SD扩展口。
1.5报警/控制选用我司的DYF-KK16，16路远程控制模块，可以对所有开关进行远程控制和越限报警，单纯的现场声光报警可选用DYF-KM2.其他功能简介2.1顺序上电多个负载的同时上电，可能会造成电压波动，本系统通过DYF-KK16模块，可以实现开关或PDU的顺序上电，确保电力供应的稳定。
2.2计费本系统可以对总进线和每组服务器或其他负载的用电量进行准确的计算，有效解决服务器出租行业的电能计费问题，也可以对整个数据中心的能耗进行有效的监控，为数据中心的节能提供依据。
2.3谐波检测选用本司的DYF2202除可以检测总进线的全电量外，还可以检测进线的电流电压的3~37次谐波，触摸屏可以显示谐波含量的百分比和次数，上位机可以显示波形。
2.4其他智能设备的接入其他智能设备可以接入到本系统，如温度，湿度，电度表等；智能设备必须自带RS485接口，通讯协议MODBUS.以上功能可以按客户需要任意增减。
3、监控系统网络拓扑图图4.1 列头柜监控拓扑图以上图中每个智能模块分别连接每路RS485总线，然后并联接入触模屏上，通过设置不同的通讯地址，就可以区别不同模块，即通过选择不同的地址，在触模屏上可以看到每个智能模块的实时数据。
DYF-2机柜智能监控系统本系统以HMI 为核心，通过RS485总线的模块化结构，对机柜的动力及环境参数进行有效管控。
其主要功能如下：测量机柜电源总进线全电量，包括电流、电压、功率、功率因数、用电量等，测量PDU 每个插口（服务器）的电流、功率、功率因数、用电量，测量每个机柜内的温度、湿度、烟感、门磁等，设置任意的电流电压、温湿度等越限报警，生成现场监视界面，与后台通讯。
本系统适用于机房或数据中心的机柜监控及服务器的用电量计费和电源监控，可以作为机房能源管理的一个子系统。
1、监控系统网络拓扑图机柜1 机柜2 机柜3 机柜4 机柜N图4.1 机柜监控拓扑图以上图中每个智能模块分别连接每路RS485总线，然后并联接入触模屏上，通过设置不同的通讯地址，就可以区别不同模块，即通过选择不同的地址，在触模屏上可以看到每个智能模块的实时数据。
2、监控系统设备选型1.1电参数及环境参数的测量PDU+智能模块+触摸屏。
把我司研制的智能机柜监测模块FYF-Q，安装在PDU预留的空间里面，可以检测PDU 进线的电流、电压、功率、功率因数、用电量等，还可以检测每个PDU每个插口的电流、功率、功率因数、用电量等，并设有4路传感器通道，4路报警通道，传感器通道可以检测温度、湿度等，报警通道可以检测烟感、水浸、门磁等。
1.2报警本系统触摸屏上可以设置任意电流电压、温湿度的告警阀值，通过DYF-KM告警模块，实现现场的声光告警。
