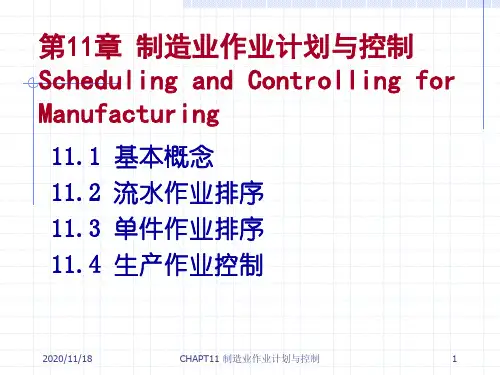

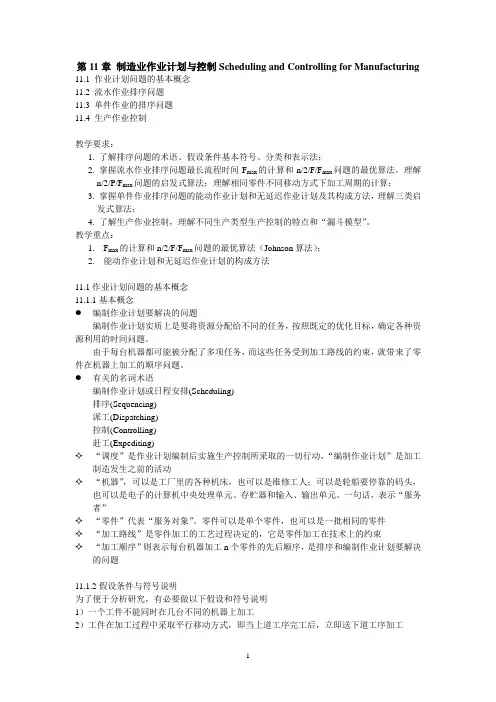

第11章制造业作业计划与控制Scheduling and Controlling for Manufacturing 11.1 作业计划问题的基本概念11.2 流水作业排序问题11.3 单件作业的排序问题11.4 生产作业控制教学要求：1. 了解排序问题的术语、假设条件基本符号、分类和表示法；2. 掌握流水作业排序问题最长流程时间F max的计算和n/2/F/F max问题的最优算法，理解n/2/P/F max问题的启发式算法；理解相同零件不同移动方式下加工周期的计算；3. 掌握单件作业排序问题的能动作业计划和无延迟作业计划及其构成方法，理解三类启发式算法；4. 了解生产作业控制，理解不同生产类型生产控制的特点和“漏斗模型”。
教学重点：1. F max的计算和n/2/F/F max问题的最优算法（Johnson算法）；2. 能动作业计划和无延迟作业计划的构成方法11.1作业计划问题的基本概念11.1.1基本概念●编制作业计划要解决的问题编制作业计划实质上是要将资源分配给不同的任务，按照既定的优化目标，确定各种资源利用的时间问题。
由于每台机器都可能被分配了多项任务，而这些任务受到加工路线的约束，就带来了零件在机器上加工的顺序问题。
●有关的名词术语编制作业计划或日程安排(Scheduling)排序(Sequencing)派工(Dispatching)控制(Controlling)赶工(Expediting)✧“调度”是作业计划编制后实施生产控制所采取的一切行动，“编制作业计划”是加工制造发生之前的活动✧“机器”，可以是工厂里的各种机床，也可以是维修工人；可以是轮船要停靠的码头，也可以是电子的计算机中央处理单元、存贮器和输入、输出单元。
一句话，表示“服务者”✧“零件”代表“服务对象”。
零件可以是单个零件，也可以是一批相同的零件✧“加工路线”是零件加工的工艺过程决定的，它是零件加工在技术上的约束✧“加工顺序”则表示每台机器加工n个零件的先后顺序，是排序和编制作业计划要解决的问题11.1.2假设条件与符号说明为了便于分析研究，有必要做以下假设和符号说明1）一个工件不能同时在几台不同的机器上加工2）工件在加工过程中采取平行移动方式，即当上道工序完工后，立即送下道工序加工3）不允许中断。
当一个工件一旦开始加工，必须一直进行到完工，不得中途停止加入其它工件。
4）每道工序只在一台机器上完成5）工件数、机器数和加工时间已知，加工时间与加工顺序无关。
6）每台机器同时只能加工一个工件。
部分符号：J i——工件i，i＝1，2，…，nM j——机器j，j＝1，2，…，mp ij——Ji在M j上的加工时间，J i的总加工时间为P i＝Σp ijC max——最长完工时间，C max＝max{ C i }F max——最长流程时间，F max＝max{ Fi }L max——最长延迟时间，L max＝max{ Li }11.1.3排序问题的分类和表示法排序问题，按照机器、工件和目标函数的特征等，可以进行很多的分类，在我们的课程中我们要求掌握流水作业排序问题中的最长流程时间最短的计算和单件作业排序问题（多机排序又按加工路线的特征分为：单件作业排序和流水作业排序问题）表示法：康威用4个参数的排序问题表示法： n/m/A/B其中，n为工件数；m为机器数；A为车间类型，有“F”类，“P”类，“G”类等。
F表示流水作业排序问题（工件在不同机器上的加工顺序不一致），P表示流水作业排列排序问题（即所有工件在各台机器上的加工顺序都相同的情况），G表示一般单件作业排序问题；B为目标函数，通常是使其值最小11.2 流水作业排序问题流水车间(Flow shop):工件的加工路线都一致，典型的如流水线11.2.1 最长流程时间的计算11.2.2 两台机器排序问题的最优算法11.2.3 多台机器排序问题的启发式算法11.2.4 相同零件、不同移动方式下加工周期的计算11.2.1 最长流程时间F max（又称加工周期）的计算最长流程时间F max（又称加工周期）是从第一个工件在第一台机器开始加工时算起，到最后一个工件在最后一台机器上完成加工时为止所经过的时间。
例子见课本P301例11.1：有一个6/4/p/Fmax问题，其加工时间如下表，当按顺序S＝（6，1，5，2，4，3）加工时，求Fmax。
11.2.2 n/2/F/F max （两台机器流水作业排序）问题的最优算法✧当机器数是2的时候，每个工件都从M1→M2的顺序加工，也就是n/2/F/Fmax问题。
对于这个问题，S·M·Johnson于1954年提出了一个有效的算法，也就是现在著名的Johnson算法。
✧约翰森法则：如果Min(ai, bj) < Min (aj, bi),则工件i应该排在工件j之前。
✧约翰森算法：（1）从加工时间矩阵中找出最短加工时间；（2）若最短加工时间出现在机器M1 上，则对应工件应该尽可能往前排；若最短加工时间出现在机器M2 上，则对应工件应该尽可能往后排。
然后从加工时间矩阵中划去已排序工件的加工时间。
若最短加工时间有多个，则任挑一个。
（3）若所有工件都已排序，停止。
否则，转步骤（1）。
例子见课本P302例11.2✧Johnson算法的改进算法，步骤1）将所有ai ≤ bi的工件按ai值不减的顺序排成一个序列A；2）将ai＞bi的工件按bi值不增的顺序排成一个序列B；3）将A放到B之前，就构成了一个最优加工顺序。
例子见课本P303表11-411.2.3 一般n/m/P/ F max (多台机器排列排序)问题的启发式算法✧Palmer法（帕尔玛法）✧ 关键工件法1）计算每个工件的总加工时间，将加工时间最长的工件作为关键工件C ；2）对于余下的工件，若p i1≤p im 则按p i1不减的顺序排成一个序列S a ,若p i1>p im 则按p im 不增的顺序排成一个序列S b ;3）顺序（S a ,C,S b ）即为所求顺序。
✧ CDS 法（Johnson 算法的扩展应用）11.2.4 相同零件不同移动方式下加工周期的计算✧ 当n 个零件相同，则无排序问题。
但不同移动方式下的加工周期不同✧ 三种典型的移动方式顺序移动方式：一批零件全部加工完成后，整批移动到下道工序加工平行移动方式：单个零件加工完成后，立即移动到下道工序加工平行顺序移动方式：两者混合➢ 顺序移动方式设零件批量为n （件），工序数目为m ，一批零件不计算工序间运输时间，只考虑加工时间，设其加工的周期为T （分钟），零件在i 道工序的单件工时为 （分钟/件），i=1.2…n.则该批零件的加工周期为：例子 见课本P306例11.4➢ 平行移动方式零件平行移动的加工周期为： 例子 见课本P307例11.4➢ 平行顺序移动方式特点：既保持一批零件顺序加工，有尽可能使相邻工序加工时间平行进行。
具体做法：1） 当t i <t i+1时，零件按平行移动方式转移；2） 当t i ≥t i+1时，以i 工序最后一个零件的完工时间按为基准，往前推移（n-1）× ti+1作为零件在（i+1）工序的开始加工时间。
平行顺序移动加工周期计算例子 见课本P307例11.4121...m i m i T nt nt nt n t ==++=∑12111...(1)m m i i T t t nt nt t n t ===+++++-∑平111(1)m m i i i i T t n t-==+-∑∑平顺=n11.3 单件作业排序问题11.3.1 问题的描述11.3.2 两种作业计划的构成11.3.3 求解一般n/m/G/Fmax 问题的启发式方法11.3.1 问题的描述✧ 每一个工件都有自己的加工路线，对每个工件都要进行单独的排序的问题。
✧ 很多的工件同时在分别在不同的机器上进行各工序的加工。
✧ 那么，单件作业排序问题就涉及到三个参数：i ，j ，k 。
i 表示工件号，j 表示工序号，k 表示机器号，是指完成工件i 的第j 道工序的机器代号为k 。
例如，（1，1，1）表示工件1，在第1道工序，在M1上加工。
(工件、工序、机器) ✧ 加工描述矩阵D 描述所有工件的加工（每一行描述一个工件的加工，每一列的工序序号相同），与加工时间矩阵T 对应11.3.2 两种作业计划的构成● 单件作业排序问题中，有2个重要的作业计划，即：能动作业计划和无延迟作业计划。
✧ 能动作业计划：各工序都按最早可能开（完）工时间来安排；并且保证任何一台机器的每段空闲时间都不足以加工一道可加工工序的作业计划。
✧ 无延迟作业计划：各工序都按最早可能开（完）工时间来安排；并且保证有工件等待加工时，没有任何一台机器有空闲时间的作业计划。
● 符号说明：每安排一道工序称为一“步”{S t }:t 步之前已排序工序构成的部分作业计划；{O t }:t 步可排序工序的集合；T k 为{O t }中工序O k 的最早可能开始时间；T ’k 为{O t }中工序O k 的最早可能完成时间。
● 能动作业计划的构成步骤（1）设t=1,{S 1}为空集，{O 1}为各工件第一道工序的集合。
（2）求T* = min{T ’k },并求出T*所出现的机器M*。
如果M*有多台，则任选一台。
（3）从{O t }中选出满足以下两个条件的工序O j ：需要M*加工，且T j < T* 。
（4）将选定的工序O j 放入{S t },从{O t }中消去O j ,并将O j 的紧后工序放入{O t } ，使t=t+1.（5）若还有未安排的工序，转步骤（2）；否则，停止。
例子见课本P310例11.5● 无延迟作业计划的构成步骤（1）设t=1,{S1}为空集，{O1}为各工件第一道工序的集合。
（2）求T* = min{Tk},并求出T*所出现的机器M*。
如果M*有多台，则任选一台。
（3）从{Ot}中选出满足以下两个条件的工序Oj ：需要M*加工，且Tj=T* 。
（4）将选定的工序Oj 放入{St},从{Ot}中消去Oj,并将Oj 的紧后工序放入{Ot} ，使t=t+1.（5）若还有未安排的工序，转步骤（2）；否则，停止。
例子见课本P312表11-10和图11-5D= 1,1,1 1,2,3 1,3,22,1,3 2,2,1 2,3,2 T=2 4 134 511.3.3 三类启发式算法（1）优先调度法则✧构成两种作业计划的第（3）步一般都有多道工序可以满足，按不同的优先调度法则来选择工序，可以得出满足不同目标函数的作业计划✧计算量小✧已经提出100多种优先调度法则常用的优先调度法则：FCFS（first come, first served）选择最早进入可排序集合的工序SPT( shortest processing time）选择加工时间最短的工序EDD（earliest due date）选择完工期限最紧的工序SCR(smallest critical ratio)选择临界比最小的工件MWKR(most work remaining)选择余下加工时间最长的工件LWKR(least work remaining)选择余下加工时间最短的工件MOPNR(most operations remaining)选择余下工序数最多的工件RANDOM 随机挑选一个工件Rush 即紧急订单或重要顾客优先（2）随机抽样法✧从全部能动计划或无延迟计划中随机抽样，得出多个作业计划，从中取优。
