苏中建设二次结构施工方案

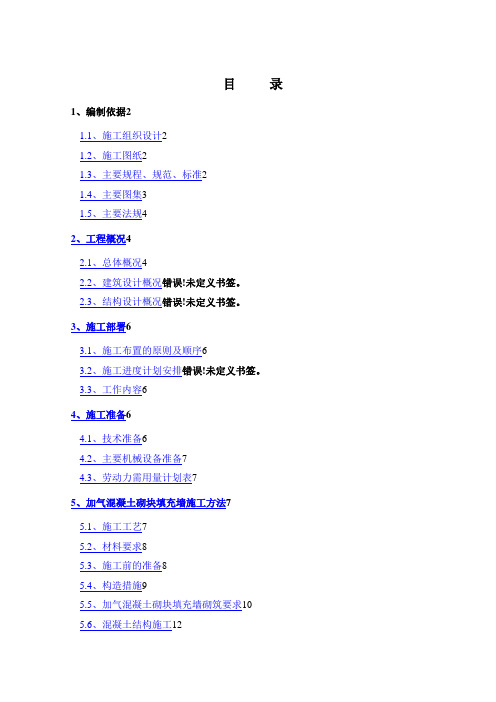

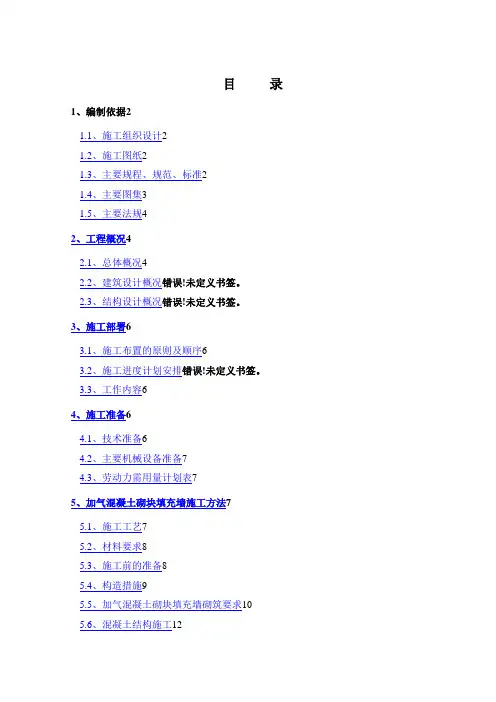

目录1、编制依据21.1、施工组织设计21.2、施工图纸21.3、主要规程、规范、标准21.4、主要图集31.5、主要法规42、工程概况42.1、总体概况42.2、建筑设计概况错误！未定义书签。
2.3、结构设计概况错误！未定义书签。
3、施工部署63.1、施工布置的原则及顺序63.2、施工进度计划安排错误！未定义书签。
3.3、工作内容64、施工准备64.1、技术准备64.2、主要机械设备准备74.3、劳动力需用量计划表75、加气混凝土砌块填充墙施工方法75.1、施工工艺75.2、材料要求85.3、施工前的准备85.4、构造措施95.5、加气混凝土砌块填充墙砌筑要求105.6、混凝土结构施工125.7、机电安装施工配合原则125.8、排气道施工126、试验要求167、质量要求167.1、一般规定167.2、主控项目177.3、一般项目177.4、观感检查项目177.5、应注意的质量问题178、主要施工管理措施188.1、质量保证体系及质量保证措施188.2、安全保证措施188.3、成品保护措施198.4、材料管理措施198.5、文明施工与环保措施191、编制依据1.1、施工组织设计中鼎纪元（京）国际工程设计有限公司提供的各楼栋建筑、结构图纸1.3、主要规程、规范、标准2、工程概况2.1、总体概况3`、施工部署3.1、施工布置的原则及顺序本工程为多层商业及高层住宅楼，将先后于十一月底封顶，砌筑工程计划于五月底开始样板间，六月份大面积展开施工。
3.2、工作内容本工程填充墙均为加气混凝土砌块。
施工内容包括墙体砌筑和圈梁、过梁、构造柱、抱框柱、压带等混凝土浇筑，户内隔墙为10cm厚隔墙板。
4、施工准备4.1、技术准备4.1.1、砌筑前，应认真熟悉图纸，核实门窗洞口位置及洞口尺寸，明确预埋、预留位置，算出窗台及过梁顶部标高，熟悉相关构造及材料要求。
4.1.2、已审核完建筑施工图纸，并确保填充墙、门窗洞口的位置、轴线尺寸准确无误，确保圈梁、过梁的标高正确。
二次结构施工方案(同名6646).doc
二次结构施工方案(同名6646)世侨大厦A座二次结构施工方案工程名称：世侨大厦A座施工单位：江苏天宇建设工程有限公司监理单位：天津市建工建筑工程监理有限公司建设单位：世侨融通（天津）投资有限公司编制人：审核人：审批人：2013年4月12日目录一、工程概况及二次结构简介 (1)1. 工程概况 (1)2. 二次结构简介 (1)二、砌体工程组织架构图 (1)三、施工准备 (2)1．技术准备 (2)2．现场准备 (2)3．机具准备 (2)4．材料准备 (2)5．人力准备 (3)四、施工部署 (3)1．施工流水 (3)2．施工运输 (3)五、施工工艺 (3)（一）工艺流程 (3)（二）施工方法 (3)六、与专业施工的配合 (5)七、技术处理措施 (5)1. 墙体底部的做法 (5)2. 门窗洞口处的墙体做法 (6)3. 过梁做法 (6)4. 墙体顶部做法 (6)5. 构造柱做法 (6)八、质量要求及质量控制措施 (6)（一）质量要求 (6)（二）质量控制措施 (7)九、施工进度及控制措施 (8)1. 施工进度计划 (8)2. 施工进度保证措施 (8)十、主要安全技术措施 (9)1．一般安全常识 (9)2．砌筑安全 (9)3．堆料安全 (10)4．运输安全 (10)一、工程概况及二次结构简介1.工程概况本工程为世侨大厦A座框剪结构，建筑面积38902.5㎡抗震设防烈度：8度；地上二十一层；地下一层，女儿墙高5m局部1.5m；2.二次结构简介二次结构砌体主要采用轻质加气混凝土砌块砌筑；墙体厚度（㎜）有200/100/400(其中200厚的墙体包括地下室、公共走廊、办公室、卫生间、配电室、女儿墙)100厚用于卫生间隔墙，400厚用于电梯门洞上；砌块强度等级≥Mu2.5,容重≤8KN/m3；砂浆强度等级为: M5.0混合砂浆；墙体与主体拉结采用化学植筋。
根据设计说明及砌体宽高厚实际尺寸要求，砌筑高度超过4M设板带；≤300mm 墙跺为现浇二、砌体工程组织架构图三、施工准备1．技术准备（1）墙体、门窗、洞口位置线、1000标高线测设与验收。
13-03#楼二次结构工程施工方案。李宏

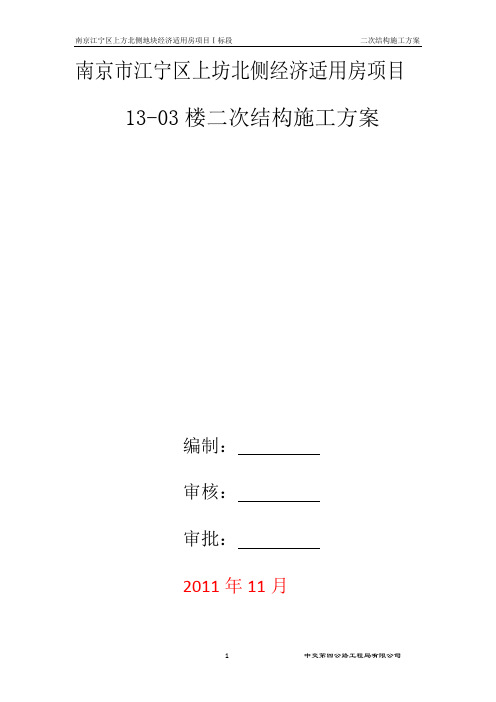

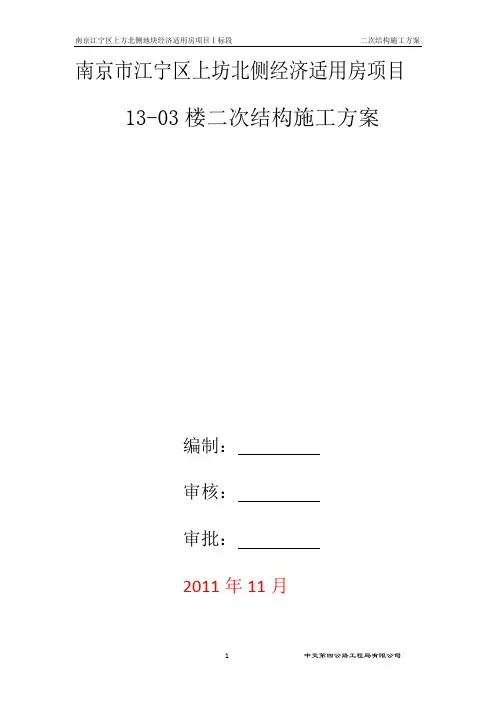

南京市江宁区上坊北侧经济适用房项目13-03楼二次结构施工方案编制：审核：审批：2011年11月一、工程概况工程名称：江宁区上坊北侧地块经济适用房项目Ⅰ标段13-03栋建设地点：南京市江宁区上坊镇村西岗村北侧建设单位：南京中交投资发展有限公司勘察单位：南京苏杰岩土勘察设计有限公司设计单位：南京金海设计工程有限公司监理单位：扬州市建苑工程监理有限责任公司施工单位：中交四公局南京上坊北侧地块经济适用房项目Ⅰ标段项目经理部建筑类型：上坊北侧地块经济适用房项目12地块13-03栋总建筑面积20871.12㎡，地下室建筑面积848.56㎡。
建筑高度67.8m；基础类型为桩基础。
本工程结构类型为框剪结构，地上24层，地下1层。
砌体工程：剪力墙结构外墙采用190厚混凝土多孔砖标注尺寸为200；内墙采用200厚或100厚加气混凝土砌块（不含厨卫100厚隔墙）墙1：±0.000以上外墙体、地下室内墙MU7.5混凝土小型空心砌块，M5混合砂浆砌筑；墙2：±0.000以上内墙体（不含厨卫100厚隔墙）A5.0（B07）加气砼砌块，专用砂浆砌筑；墙3：厨卫100厚隔墙用MU7.5混凝土空心砖，M5水泥砂浆砌筑；墙4：±0.000以下砖墙（埋置土层内）用MU7.5混凝土实心砖，M5水泥砂浆砌筑。
二、编制依据1、13-03#楼施工图纸及设计变更；2、《砌体结构设计规范》GB50003-20013、《砌体工程施工质量验收规范》（GB50203-2002）4、《蒸压轻质砂加气混凝土AAC砌块和板材建筑构造》06CJ055、一般砖砌体砌筑工艺标准（602-1996）6、《住宅工程质量通病控制标准》（DGJ32/J 16-2005）7、南京市保障房对砌体材料的产品质量的相关规定；三、现场施工顺序及材料要求本工程二次结构共分为：砖砌体、构造要求混凝土构件。
1、施工顺序：从下至上；2、二次砌体所使用的砂浆采用预拌砂浆，我单位预拌砂浆选用由生产资质及有在江苏备案过的生产厂家提供（南京三龙新型建材有限公司提供，价格为500元/m³），其砂浆等级按设计图纸要求采用M5混合砂浆；3、构件（构造柱、窗门过梁、圈梁等）混凝土为预拌混凝土，强度等级C20；4、砌体材料严格在《南京市统筹建设保障房项目墙材企业名录库》内选择，并试验合格后才准用入施工中；5、现场砌块堆放位置详施工现场平面布置图，要求下面铺设模板做架空处理，混凝土加气块要做防雨措施；实际进场材料尺寸：砼空心砖MU7.5，尺寸为190×190×90㎜,190×90×90㎜，实心砖MU7.5：尺寸为190×90×40㎜；6、砌体时材料运输工具为翻斗车、人货两用梯。
[江苏]住宅楼工程填充墙砌体及二次结构工程施工方案
![[江苏]住宅楼工程填充墙砌体及二次结构工程施工方案](https://img.taocdn.com/s1/m/630b2f2fe45c3b3567ec8bcf.png)

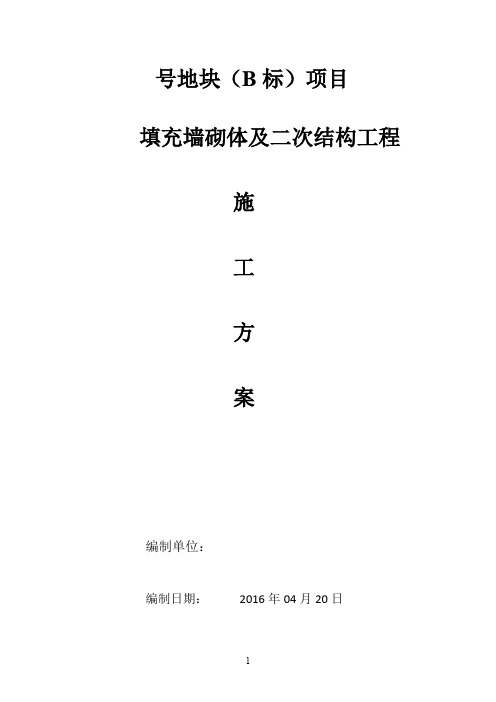

号地块（B标）项目填充墙砌体及二次结构工程施工方案编制单位：编制日期：2016年04月20日目录1.编制依据 (4)1.1.编制目的 (4)1.2.编制依据 (4)2.工程概况 (3)2.1.工程概况 (4)3.施工准备 (5)3.1.砌体特点及总体安排 (5)3.2.砌体工程量估算 (5)3.3.图纸及规范要求 (5)3.4.技术准备 (9)3.5.现场作业条件 (10)3.6.进场材料 (11)3.7.施工人员准备 (12)3.7.1.岗位要求 (12)3.7.2.项目人员及各工种用人安排计划： (12)3.7.3.主要机具 (13)3.7.4.作业前程序 (13)4.施工方法 (14)4.1.墙体砌筑施工工艺流程 (14)4.2.墙体放线 (14)4.3.墙体拉结筋做法 (15)4.4.砂浆拌制 (15)4.5.砌块排列 (18)4.6.铺砂浆与砌筑 (19)4.7.灌缝与勾缝 (21)4.8.洞口过梁 (21)4.9.顶部处理 (21)4.10.构造柱 (21)4.11.验评............................................................................................ 错误！未定义书签。
4.12.注意要点 (22)5.雨季砌体工程施工 (22)5.1.施工措施 (22)5.2.成品保护 (23)5.3.安全措施 (24)5.4.资料核查项目 (24)6.质量控制 (25)6.1.砌筑砂浆试块强度验收 (25)6.2.砌体工程质量标准 (25)6.2.1.砌筑砂浆 (25)6.2.2.砖砌体 (25)6.2.3.加气混凝土砌块填充墙 (26)6.3.质量记录 (27)6.4.原材料计量 (28)6.5.砌筑质量过程控制要点 (28)6.6.应注意预防的质量问题 (29)7.成品保护 (29)8.安全及文明施工 (30)8.1.安全 (30)8.2.职业健康 (31)8.3.文明施工 (32)1.编制依据1.1.编制目的本方案为号地块施工总承包（B标段）工程提供较完整的技术指导文件，便于砌体工程的质量控制，确保能优质、快速、高效地完成砌体工程的施工任务，并为监理、业主对工程的施工方法、质量、工程进度等各方面的详细了解提供依据。
江苏地区二次结构方案 (有图片)
无锡*＊＊****＊＊＊＊*＊＊****＊＊**项目、二次结构专项施工方案二0一五年十二月三十日目录第一篇、编制依据.。
.。
..。
.。
..。
.。
.。
...。
.。
...。
.。
...。
.。
.。
.。
.。
.....。
..。
.。
.。
.。
....。
.1第二篇、工程概况.。
.。
....。
...。
....。
...。
.....。
.。
.....。
.。
.。
..。
.。
.....。
..。
.。
..。
(1)第三篇、施工部署。
....。
.。
..。
...。
.。
..。
.。
.....。
.。
.。
..。
.。
..。
.。
...。
..。
.。
...。
.。
..。
...。
..1第四篇、施工准备...............。
..。
...。
.。
...。
.。
......。
..。
.。
.。
.。
...。
...。
..。
.。
.。
.. (2)第五篇、施工方法、技术措施……。
.。
.。
..。
.。
...。
..。
..。
..。
...。
..。
.....。
.。
....。
.。
..。
4第六篇、质量验收标准…………。
...。
..。
.。
...。
.。
..。
....。
.。
..。
.。
.。
..。
.。
19第七篇、砌块有关的试验。
...。
....。
.......。
...。
..。
.。
....。
....。
.。
....。
..。
...。
...。
.。
..21 第八篇、安全文明施工措施。
...。
.。
....。
.....。
.。
.。
.。
..。
.。
..。
.。
.....。
....。
....。
21第九篇、成品与环境保护措施……。
.。
.。
.。
.。
.。
.。
.。
.。
...。
.。
.。
.。
.。
..。
..。
.。
.。
23第一章编制依据1、无锡*＊***工程合同和施工图纸2、施工组织设计3、《建筑砂浆配合比设计规程》JGJ/T_98—20104、《砌体填充墙结构构造》12G614-15、《砌体结构设计规范》GB50003—20116、《建筑抗震设计规范》GB50011-20107、《砌体结构工程施工质量验收规范》GB50203—20118、05G613混凝土小型空心砌块墙体结构构造9、05J102—1混凝土小型空心砌块墙体建筑构造10、《蒸压加气块构造图集》13J10411、《蒸汽加压混凝土砌块》GB11968-200612、《建筑工程质量验收统一标准》GB50300-201313、《建筑施工安全检查标准》JGJ59—201114、《江苏省住宅工程质量通病控制标准》DGJ32J 16—201415、中海公司有关技术文件第二章工程概况本工程楼位于无锡市**＊，本工程为群体住宅楼，*＊＊＊*＊*****＊**＊＊*＊＊＊＊结构形式为：小高层、高层为剪力墙结构,地库在主楼范围内为框架结构，其余为板柱-剪力墙结构,商业结构形式为框架结构。

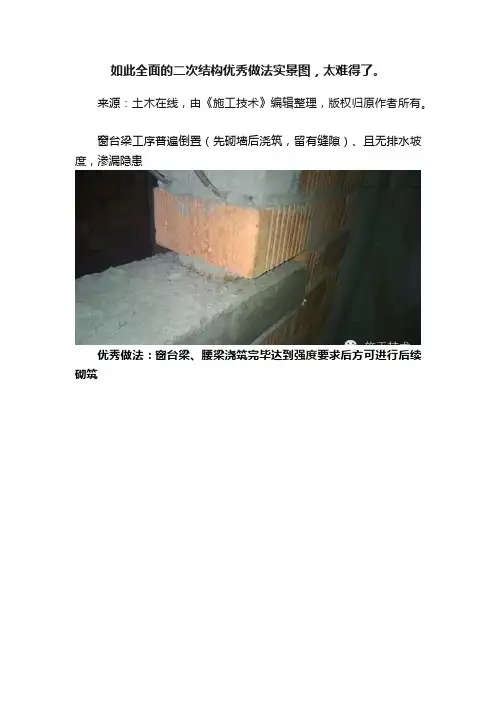

如此全面的二次结构优秀做法实景图，太难得了。
如此全面的二次结构优秀做法实景图，太难得了。
来源：土木在线，由《施工技术》编辑整理，版权归原作者所有。
窗台梁工序普遍倒置（先砌墙后浇筑，留有缝隙）、且无排水坡度，渗漏隐患优秀做法：窗台梁、腰梁浇筑完毕达到强度要求后方可进行后续砌筑优秀做法：构造柱立模时在柱顶与梁板交接处设喇叭口，一次性浇筑，保证柱顶混凝土浇筑密实，后期混凝土强度满足要求后剔除局部外墙未满刀灰，有渗漏隐患优秀做法：外墙必须满刀灰断砖上墙现象仍有不少优秀做法：砌块上墙前应进行挑选，断砖需锯切后方可上墙窗台梁处用水泥砖找模数，且未满刀灰，有渗漏隐患，砌筑前提前算好皮数划线，砌筑时挂皮数杆构造柱植筋不匹配，未与主筋有效绑扎且植筋外露长度必须满足搭接要求（马牙槎内砌筑砂浆随手清理干净）空调孔外高内低，后续渗漏隐患部分墙体平整度、垂直度不达标优秀做法：技术交底明确标注砌体垂直度，正手墙5，反手墙8；平整度正手墙10，反手墙15部分分户墙未用页岩砖砌筑且混砌优秀做法：分户墙必须严格按照交底用页岩砖砌筑，且不容许混砌止水坎浇筑前垃圾清理不到位，有渗漏隐患优秀做法：厨卫以及外墙止水坎支模前基层必须清理、凿毛、湿润，且及时报验质检验收合格后方可浇筑植筋深度控制不严，已造成顶板渗漏优秀做法：强化植筋现场交底，植筋深度、位置、严格按照交底执行二次结构模板脱模剂随意洒落楼面，为后期做地坪留有地面空鼓隐患优秀做法：脱模剂用量控制好，不可污染楼面、钢筋等，保证工完场清，落地灰清理回收利用塞砖不密实，责任心差优秀做法：塞砖严格按照本工程交底间隔15天，必须密实，遇安装管线留置后期封堵灰缝控制不严，观感差优秀做法：砖砌体灰缝控制8-12mm，加气块15mm窗台梁模板长度不够且混凝土收面不平（窗台梁一定要找出结构坡度）优秀做法：加强现场督察，责任到人墙体开槽前未弹线，导致边角不顺直，观感差优秀做法：开槽前必须先弹线，且开槽深度严格按交底执行马牙槎浇筑观感差，漏浆严重污染墙面优秀做法：构造柱封模前海绵条必须张贴到位，否则漏浆严重影响观感构造柱拆模后蜂窝麻面严重，与结构结合不严优秀做法：构造柱浇筑振捣存在欠振、漏振，甚至不振现象，此类现象必须杜绝，强化质量意识外墙构造柱模板加固禁止在砌体开洞，后期有渗漏隐患（不仅仅是螺栓洞后期封堵麻烦，还有可能在立模、拆模时造成坏砖）优秀做法：对拉螺杆眼在构造柱模板中间留置即可植筋破坏结构严重，加强植筋工人成品保护意识且墙拉筋植筋深度max（15d,100），间隔500mm一道。
江苏某高层住宅小区二次结构施工方案(附示意图)

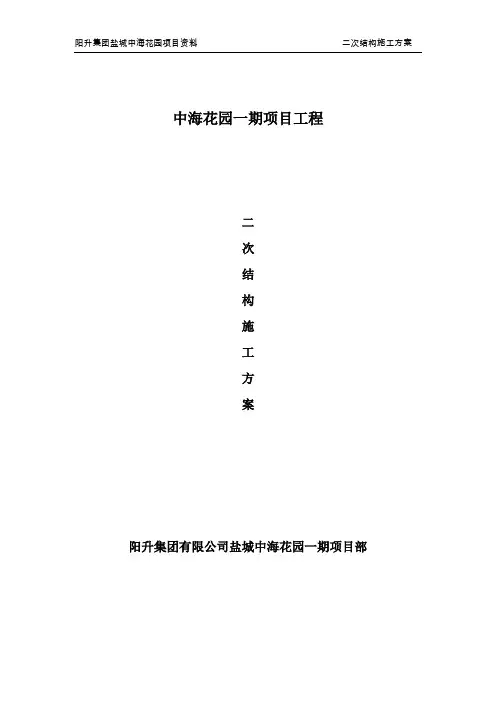

阳升集团盐城中海花园项目资料二次结构施工方案中海花园一期项目工程二次结构施工方案阳升集团有限公司盐城中海花园一期项目部二次结构施工方案一、工程概况本工程位于盐城市城南新区，西临日月路，北靠世纪公园，紧邻盐都区行政中心，中海花园一期项目工程，由中海宏洋地产（盐城）有限公司开发，阳升集团有限公司承建，南京第一建设事务所有限责任公司监理，上海原构设计咨询有限公司设计，江苏省鸿洋岩土勘察设计有限公司质勘探。
本工程一期项目分为别墅区与高层区，高层区为（10#、11#、12#楼）负下二层，地上三十四层，相对标高±0.00等于黄海高程3.75m，本工程基础及上部结构安全等级均为二级，地基基础设计等级为甲级，剪力墙抗震等级为二级，耐火等级为一级，防水等级为二级。
建筑承包总面积90687.25 m2。
建筑设计概况二、编制依据三、施工安排1、施工任务划分：本工程砌体分项工程计划分三个施工区域、安排三个劳务队伍进行施工。
2、总体施工安排：二次结构计划开始施工日期：2013年12月1日，计划结束日期：2014年7月5日。
3、现场施工布置：混凝土砌块砌筑砂浆采用干拌专用拌砂浆，现场设置九台搅拌机；垂直运输：采用塔吊、人货电梯相结合的运输方式。
4、样板间计划：样板间准备设置在10#楼二层201室。
施工管理小组二次砌筑结构施工管理小组负责人列表劳动力计划：劳动力的配置根据工程量及施工进度安排进行投入，总体施工人员在218人左右，并根据实际施工进度及时调整以满足施工需要。
劳动力计划表四、施工准备1、技术准备（1）施工前，由技术组向施工管理人员及施工队针对本工程实际特点进行施工方案技术交底工作，使每个操作人员在施工前能够清楚施工方法、技术要点、质量标准、安全要求等，以及清楚施工薄弱环节应加强处理的部位。
（2）工长和外施队技术负责人必须认真熟悉图纸，按图纸和施工方案及规范要求，合理组织安排施工，并对施工操作者进行二次技术交底工作。
苏州绿地中央广场三号地块项目二次结构施工方案

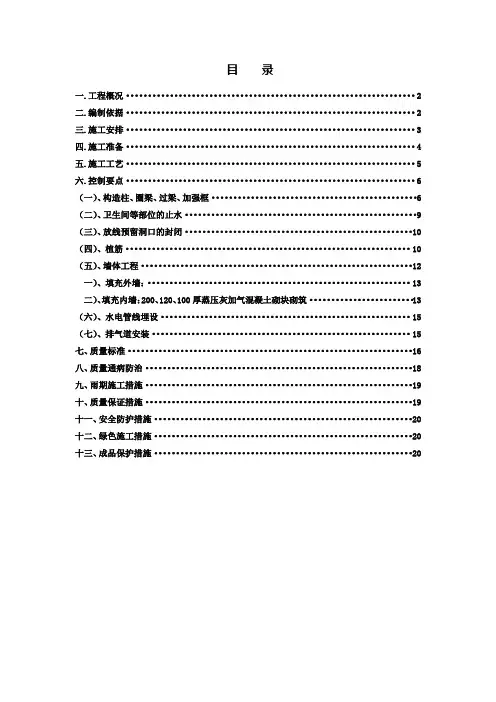

目录一.工程概况 (2)二.编制依据 (2)三.施工安排 (3)四.施工准备 (4)五.施工工艺 (5)六.控制要点 (6)（一）、构造柱、圈梁、过梁、加强框 (6)（二）、卫生间等部位的止水 (9)（三）、放线预留洞口的封闭 (10)（四）、植筋 (10)（五）、墙体工程 (12)一）、填充外墙： (13)二）、填充内墙：200、120、100厚蒸压灰加气混凝土砌块砌筑 (13)（六）、水电管线埋设 (15)（七）、排气道安装 (15)七、质量标准 (16)八、质量通病防治 (18)九、雨期施工措施 (19)十、质量保证措施 (19)十一、安全防护措施 (20)十二、绿色施工措施 (20)十三、成品保护措施 (20)一、工程概况二、编制依据：3.1、质量目标：合格争创市级优质工程3.2、安全目标：安全生产，确保无重大工伤事故，杜绝死亡事故；轻伤频率控制在1‰以内。
3.3、环境目标：达到ISO14001国际环保认证的要求，施工现场不同施工阶段作业噪声100％符合标准，污水排放（污染物）允许浓度〈第二类〉100％符合标准。
序号姓名职务职责备注7陈柏江木工工长模板制作、绑扎技术指导及质量控制8陈利锋质检员分项工程质量检查，验收9邵伟资料员及时收集、整理分项工程资料12 陈利忠水暖工长水暖专业的施工安排、技术、质量检查工作；参与水暖专业的材料进场验收协调消防、通风等专业分包；设计变更、洽商的办理；水暖专业材料进场验收；技术资料的编制、收集、整理13 阮国锋电气工长电气专业的施工安排、技术、施工质量检查工作，协调消防、弱电、电梯等专业分包；设计变更、洽商的办理；技术资料的编制、收集、整理14 应东祥材料员根据材料计划采购、组织材料进场；现场周转材料进退场；进行材料的收发、登记；检查材料使用情况四、施工准备4.1技术准备4.1.1熟悉施工图纸，了解砌体材料；4.1.2技术员根据施工图纸和相关规范、图集确定二次结构各分项工程施工方法，向参与施工管理人员进行方案交底。
江苏某地块框剪结构幼儿园二次结构施工方案构造柱详图

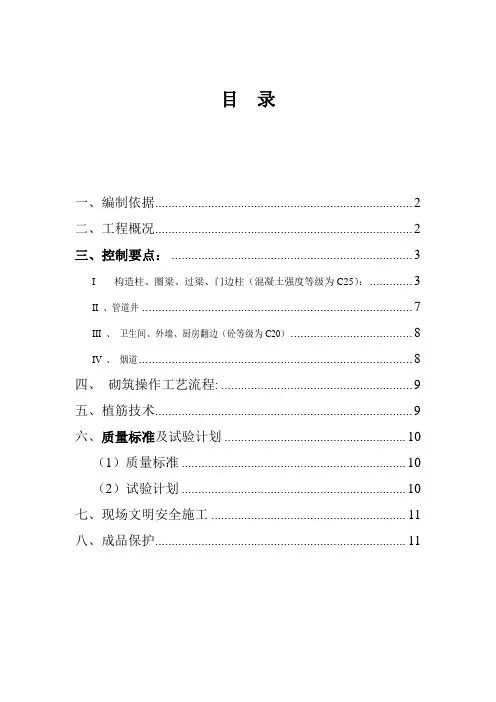

目录一、编制依据 (2)二、工程概况 (2)三、控制要点： (3)I 构造柱、圈梁、过梁、门边柱（混凝土强度等级为C25）： (3)II 、管道井 (7)III 、卫生间、外墙、厨房翻边（砼等级为C20） (8)IV 、烟道 (8)四、砌筑操作工艺流程: (9)五、植筋技术 (9)六、质量标准及试验计划 (10)（1）质量标准 (10)（2）试验计划 (10)七、现场文明安全施工 (11)八、成品保护 (11)二次结构施工方案一、编制依据①工程设计图纸；②《建筑工程施工质量验收统一标准》GB50300－2001；③《江苏省优质建筑工程质量评价标准》DGJ32/TJ04-2004；④《建筑工程施工测量规程》DBJ01-21-95；⑤《砌体工程施工质量验收规范》GB50203-2011⑥《混凝土质量控制标准》GB50164－2011；⑦《混凝土结构工程施工质量验收规范》GB50204-2002（2011年版）；⑧《建筑抗震设计规范》GB50011-2010；⑨集团公司质量标准和工法⑩12G614-1 砌体填充墙结构构造二、工程概况工程名称：无锡蠡湖新城2#地块工程地址：无锡市隐秀路和中南西路交界的西南侧建设单位：无锡融创绿城湖滨置业有限公司设计单位：浙江绿城东方建筑设计有限公司监理单位：江苏赛华建设监理有限公司建筑面积：7200.60平方米结构形式：框剪结构工程目标：①②进度目标：确保2014年1月15日前完成主体工程；本工程的二次构件包括：构造柱、窗台梁、翻边、圈梁等，墙体材料：主楼±0.000以上内外墙填充墙选用B06,A5.0蒸压加气混凝土砌块，M7.5粘结剂；主楼主楼±0.000以上卫生间、厨房隔墙选用MU10蒸压灰砂砖（≤1640kg/m3） M7.5混合砂浆。
三、控制要点：I 构造柱、圈梁、过梁、门边柱（混凝土强度等级为C25）：（1）构造柱A）后砌填充墙中构造柱在以下位置设置1、填充墙转角处；2、当墙长超过5m或层高的2倍时，应在填充墙中部设置；3、墙体砌体材料不同交接处按结构设计总说明二S-00-03图17a设置；4、当填充墙顶部为自由端时，构造柱间距不应大于3m；5、当填充墙端部无主体结构或垂直墙体与之拉结时，端部应设置；6、当门窗洞口宽度不小于2.1m时，洞口两侧应设置；7、外墙上所有带雨篷的门洞均应设置通告构造柱，且应与雨蓬量可靠拉结；8、当电梯井道采用砌体时，电梯井道四角应设置；9、构造柱混凝土浇筑按下图所示方法设置10、支承在悬臂梁和悬臂板上的墙体，应按下图所示设置钢筋混凝土抗裂柱。
二次结构施工方案

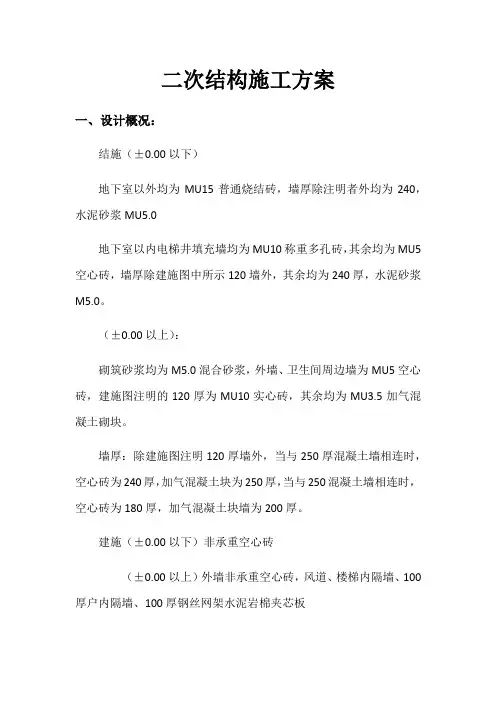

二次结构施工方案一、设计概况：结施（±0.00以下）地下室以外均为MU15普通烧结砖，墙厚除注明者外均为240，水泥砂浆MU5.0地下室以内电梯井填充墙均为MU10称重多孔砖，其余均为MU5空心砖，墙厚除建施图中所示120墙外，其余均为240厚，水泥砂浆M5.0。
（±0.00以上）：砌筑砂浆均为M5.0混合砂浆，外墙、卫生间周边墙为MU5空心砖，建施图注明的120厚为MU10实心砖，其余均为MU3.5加气混凝土砌块。
墙厚：除建施图注明120厚墙外，当与250厚混凝土墙相连时，空心砖为240厚，加气混凝土块为250厚，当与250混凝土墙相连时，空心砖为180厚，加气混凝土块墙为200厚。
建施（±0.00以下）非承重空心砖（±0.00以上）外墙非承重空心砖，风道、楼梯内隔墙、100厚户内隔墙、100厚钢丝网架水泥岩棉夹芯板其他：加气混凝土砌块。
二、图纸设计要求1、卫生间根部应用C20混凝土现浇200高条带，与下部梁同时浇筑。
2、水、暖、强弱电井道检修门设150高C20混凝土门槛，厚同墙。
3、暖通送风竖井的内侧应随砌随抹20厚1:2.5水泥砂浆，并抹光压实。
4、凡是砖砌窗台均做混凝土压顶，参见陕0gj031图集第38页窗台压顶，宽同墙厚。
5、当填充墙上设有窗洞时，应沿窗洞底设100厚钢筋混凝土窗台板，抗裂做法见陕09G01-1第58页节点②，入户门洞边为填充墙时，应按国标125G614-1第17页门洞做法（一）设混凝土边框，当混凝土边的大头角小于180时，按结施4页图施工。
6、后砌隔墙与框架或剪力墙拉结按陕09G02第46、47页施工，施工时必须配合建施图按隔墙位置，在柱剪力墙内予留锚拉钢筋。
7、构造柱纵筋上、下端在梁板内的锚固构造详见图集陕02G02第29页①节点，构造柱与后砌隔墙拉结钢筋做法见图集陕09G02第47页。
8、后砌隔墙上门洞应结合门窗尺寸放置钢筋，混凝土过梁用陕阳光尚苑11#、12#、13#廉租房二次结构施工方案09G05图集，过梁支撑长度250㎜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无锡**********************项目、二次结构专项施工方案二0一五年十二月三十日目录第一篇、编制依据............................................... (1)第二篇、工程概况............................................... (1)第三篇、施工部署............................................... (1)第四篇、施工准备…………….......................................... (2)第五篇、施工方法、技术措施……............................................. (4)第六篇、质量验收标准…………........................................... (19)第七篇、砌块有关的试验............................................... (21)第八篇、安全文明施工措施............................................... (21)第九篇、成品与环境保护措施……............................................. (23)第一章编制依据1、无锡*****工程合同和施工图纸2、施工组织设计3、《建筑砂浆配合比设计规程》JGJ/T_98-20104、《砌体填充墙结构构造》12G614-15、《砌体结构设计规范》GB50003-20116、《建筑抗震设计规范》GB50011-20107、《砌体结构工程施工质量验收规范》GB50203-20118、05G613混凝土小型空心砌块墙体结构构造9、05J102-1混凝土小型空心砌块墙体建筑构造10、《蒸压加气块构造图集》13J10411、《蒸汽加压混凝土砌块》GB11968-200612、《建筑工程质量验收统一标准》GB50300-201313、《建筑施工安全检查标准》JGJ59—201114、《江苏省住宅工程质量通病控制标准》DGJ32J 16-201415、中海公司有关技术文件第二章工程概况本工程楼位于无锡市***，本工程为群体住宅楼，*********************结构形式为：小高层、高层为剪力墙结构，地库在主楼范围内为框架结构，其余为板柱-剪力墙结构，商业结构形式为框架结构。
本工程结构的安全等级为二级,主体结构的设计使用年限为50年，抗震设防类别为丙类，抗震设防烈度为6度。
第三章施工部署1、施工进度安排根据施工总体进度计划进行安排2、施工总体部署1）管理目标①质量管理目标合格，创优楼座为优②安全文明管理目标江苏省质量安全文明施工示范工地。
2）施工部署根据本工程的结构特点及工程体量大小，每栋楼投入1支有经验的二次结构施工队伍。
砌块砂浆堆场布置在施工现场，砌筑材料进场后在规定位置堆放整齐，现场每栋楼采用1台施工电梯负责砌筑材料的运输，地下室材料通过汽车坡道运至作业地点。
砌筑用砂浆采用预拌砂浆、构造柱、窗台压顶、门窗过梁、水平腰梁等部位混凝土均采用商品混凝土。
砌筑施工，先进入地上部分施工，后进行地下室施工。
在墙体砌筑过程中要密切结合水电管道、机械设备安装情况，同步进行砌筑工作，避免返工窝工现象。
第四章施工准备1、技术准备1）进行图纸会审，复核设计做法是否符合现行国家规范的要求。
2）根据施工组织设计，施工图及国家相应的规范要求，确定各种材料的标准和数量，确定出各部位的施工方法、施工工序以及不同工种间的交叉作业。
3）项目相关管理人员对各操作班组作好岗前培训，明确各项工程施工标准及要求。
4）根据施工进度由劳务分包单位根据合同及生产要求提前做好各项材料的进场计划及施工进度计划，施工员协同配合完成相关材料的进场，确保砌筑工程按规定时间保质保量完成。
5）应对现场砌块的规格、数量、外观尺寸、含水率及强度进行检查。
6）测量人员复核建筑物的标高是否引自标准水准点或设计指定的水准点。
复核各层轴线控制线及细部轴线，并弹出每层楼层轴线，墙体线、门窗洞口位置线及构造位置线进行二次放线。
7）实施样板引路制度，砌块在工程正式施工之前，首先根据中海公司要求在27-28楼砌筑样板墙，以确定相关质量标准和要求。
样板墙砌筑完毕后，必须经建设单位、监理单位、项目部生产、技术、质量部门验收。
待样板墙验收合格后再进行大面积施工。
8）根据施工方案和施工规范编写技术交底，并经批准然后实施。
9）由技术负责人向工长进行方案交底，工长向操作人员进行施工技术交底。
10）填充墙砌筑前，应设置皮数杆，并画线植筋设置拉结筋。
2、材料准备对含水率40％～50％。
2）保管要求：按照设计选用的规格组织砌块进场，运到现场的砌块，应分规格分等级堆放，堆垛上应设标志，堆放现场必须平整，并做好排水。
砌块堆放时，注意堆放高度不宜超过1.6m，堆垛之间应保持适当的通道。
蒸压砂加气混凝土砌块在运输及堆放中应防止雨淋。
3、主要机具1）机械设备应备有钢筋弯曲机、钢筋切割机、砌块切割机、振捣棒、冲击钻、电钻、电焊机、手推车和施工电梯等。
2）主要工具抹子、铁锹、瓦刀、小撬棍、木锤、细线、砌块夹具、小推车、靠尺、线锤、钢尺、锤子等。
4、人员准备1）施工管理人员：项目部设生产负责人、技术负责人、施工员、质量员、测量员、试验员对砌筑工程的施工过程、施工顺序、施工质量进行管理、监督、控制。
2）施工操作人员：劳务队伍必须配足施工工人，以确保施工顺利进行。
本工程二次结构每栋楼施工高峰期需配备以下人员：3）人员要求（1）管理人员：施工经验丰富、管理协调能力强，责任心强，实行生产主管负责制。
（2）施工人员：素质高、经验丰富、责任心强、管理完善，听从指挥。
（3）试验员：经过专业培训考核，具备相应的试验工作资格。
5、作业条件1）填充墙施工前，地下、地上主体工程的承重结构施工完毕，清理、修补缺陷完毕，并经有关部门验收合格。
2）地下室临时照明安装到位，施工区域清理干净。
3）填充墙拉结钢筋已按要求植筋，按照要求做拉拔实验并经过隐蔽验收。
4）砌筑砂浆根据设计要求，由试验室通过试验确定配合比。
5）对进场的砌块材型号、规格、数量、质量和堆放位置、次序等已经进行检查、验收，能满足施工要求。
6）现场所需机具设备及安装场地已规划好和准备就绪，并已安装就位，经主管部门验收合格。
7）砌块基层已经清扫干净，并在基层上弹出纵横墙轴线、墙身线、边线、门窗洞口位置线及其他尺寸线，并经过技术复核验收符合设计图纸的尺寸要求，办完预检手续。
8)立皮数杆：用20×40木料制作，皮数杆上灰缝、砌块高度、门窗洞口、拉结筋、水平腰梁、过梁的尺寸标高。
按标高立好皮数杆，皮数杆的间距不大于15米，在房屋四角、楼梯间转角或柱子上等处、转角处距墙皮或墙角50mm设置皮数杆，皮数杆应垂直、牢固、标高一致，经复核，办理预检手续。
9)根据最下面第一皮砖的标高，拉通线检查，如水平缝厚度超过20mm，用细石混凝土找平。
10)根据设计构造要求完成植筋等准备工作，明确水平腰梁、构造柱门窗洞口的具体位置及标高。
11)上道工序已经验收合格，并办理交接手续。
第五章施工方法、技术措施1、二次结构施工工艺流程施工准备→基层清理放线（验收）→构造柱门边框钢筋绑扎（验收）→200高砼导墙施工→基层清理→立皮数杆→植筋（验收）→选砌块→拉线→排砖搁底→预留洞→水平腰梁下部砌体施工（放置拉结筋且需边砌筑边勾缝，下班前用扫把清扫墙面）→窗台梁、水平腰梁钢筋绑扎（验收）→支模（验收）→浇筑窗台梁、腰梁混凝土→拆模养护→腰梁上部砌体施工（边砌筑边勾缝，下班前用扫把清扫墙面）→安装门窗预制过梁（或现浇过梁）→砌筑过梁上部砌体→支构造柱模板（验收）→浇筑构造柱混凝土→拆模→顶部塞缝补齐→质量验收2、主要工序设置原则1）放线浮尘等杂物清扫干净，按设计图纸放出墙体、构造柱、预留洞口线等边线及相关控制线，所有线均在楼板上弹出。
（1）设置基准控制线：①基准控制线作为砌筑、抹灰的基础线，在一次主体结构施工时，设于结构楼板面，方便后期设置砌筑控制线。
②二次结构施工阶段弹放砌体墙控制线或辅助控制线，且在结构施工、砌体施工、抹灰施工阶段时，同一工程部位均须利用同一条控制线，避免因控制线弹放误差引起施工误差。
2）砼导墙1、根据中海公司要求，厨卫间、外墙、露台、屋面女儿墙或侧墙、平台或宽度大于150线条根部、空调搁板根部、烟气道出屋面或楼板处需设置砼导墙，女儿墙处导墙高度为屋面建筑完成面以上200，其余部位处为200。
2、导墙施工前应对基层进行清理并凿毛，经检查验收后进行模板安装，本工程导墙高度按结构面上200mm进行设置，降板部位导墙高度相应加高，使降板处的导墙面标高与非降板位置的导墙面齐平，确保降板与非降板区域砖墙灰缝跟通。
3）窗台压顶（1）窗台压顶梁截面及配筋均按下图施工。
（2）外墙窗台压顶梁为通长设置，因两侧设有窗砼边框，在浇筑窗台压顶时需设置窗砼边框钢筋（3）窗台压顶必须向外找坡，内外高差至少为20。
严禁平设或向内找坡。
4）门窗边框（1）根据设计所有门窗洞口均应设置钢筋混凝土边框，边框宽为100，而根据无锡优质结构工程要求为120。
外墙统一为120，内墙为100.（设构造柱的除外）（2）门、洞口柱筋底部在结构板或梁上植筋生根；窗边框可在窗台压顶梁上生根；上部既可以与结构组梁或板连接。
5）腰梁1、根据设计要求在墙高中部设置与柱连接且沿墙全长贯通的腰梁。
根据楼层砌块图（见附图1），结合砌块模数，本项目腰梁高度由设计高度的120高。
详见下图6）构造柱1、构造柱设置原则①填充墙长度大于5m，或墙长超过2倍层高时，墙体中部设置间距≤3m的构造柱；②填充墙无约束的端部设置构造柱；③门窗洞口宽度大于或等于2m的洞口两侧应设置钢筋混凝土构造柱；④加气砼砌块外墙与其他材质墙体相接处须设置构造柱；⑤女儿墙每隔3米及转角处均设置构造柱，构造柱应伸入女儿墙顶与现浇压顶整体浇筑在一起；⑥电梯井道四角无混凝土墙柱处；7)拉结筋和过梁构造柱等部位植筋施工（1）剪力墙与填充墙之间沿高度设置2Φ6.5@500设置拉结筋，其伸入填充墙内长度为700。
（2）墙体拉筋采用化学植筋的方式进行锚固。
锚固深度及孔径详见下表，锚固完后应按要求进行现场拉拔试验。
钢筋直径（mm）孔深（mm）孔径（mm）极限拉力（KN）Φ6.59010设计要求Φ810012设计要求Φ1012014设计要求Φ1213016设计要求Φ1415018设计要求8）过梁设置（1）过梁截面和配筋均按下图要求设置。
