无机房电梯控制柜总体设计要求修订稿

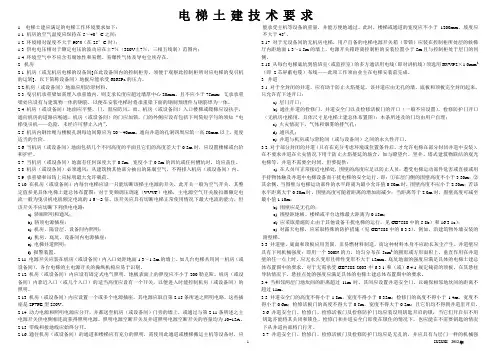

1.电梯土建应满足的电梯工作环境要求如下：1.1 机房的空气温度应保持在5～40°C之间；1.2 环境相对湿度不大于90%（在25°C时）；1.3 供电电压相对于额定电压的波动应在±7％（380V±7％，三相五线制）范围内；1.4 环境空气中不应含有腐蚀性和易燃、易爆性气体及导电尘埃存在。

2. 机房2.1机房（或无机房电梯的设备间[在此设备间内的控制柜旁，须便于观察此控制柜所对应电梯的曳引机的运转]，以下简称设备间）地板应能承受6865Pa的压力。

2.2机房（或设备间）地面应用防滑材料。

2.3 曳引机承重梁如需埋入承重墙内，则支承长度应超过墙厚中心20mm，且不应小于75mm；支承承重梁处应设有与建筑物一体的钢筋，以便在安装电梯时将承重梁下面的钢制预埋件与钢筋焊为一体。

2.4 机房（或设备间）地面应平整，门、窗应防风、雨。

机房（或设备间）入口楼梯或爬梯应设扶手，通向机房的道路应畅通。

机房（或设备间）的门应加锁，门的外侧应设有包括下列简短字句的须知“电梯曳引机——危险，未经许可禁止入内”。

2.5 机房内钢丝绳与楼板孔洞每边间隙应为20～40mm，通向井道的孔洞四周应筑一高50mm以上，宽度适当的台阶。

2.6 当机房（或设备间）地面包括几个不同高度的平面且它们的高度差大于0.5m时，应设置楼梯或台阶和护栏。

2.7 当机房（或设备间）地面有任何深度大于0.5m，宽度小于0.5m的凹坑或任何槽坑时，均应盖住。

2.8 机房（或设备间）必须通风；从建筑物其他部分抽出的陈腐空气，不得排入机房（或设备间）内。

2.9 承重梁和吊钩上应标明最大允许载荷。

2.10 在机房（或设备间）内每台电梯应设一只能切断该梯主电源的开关，此开关一般为空气开关，其整定值参见具体电梯土建总体布置图；对于变频调压调速（VVVF）电梯，主电源空气开关脱扣器额定电流一般为曳引机电机额定电流的1.5～2倍。

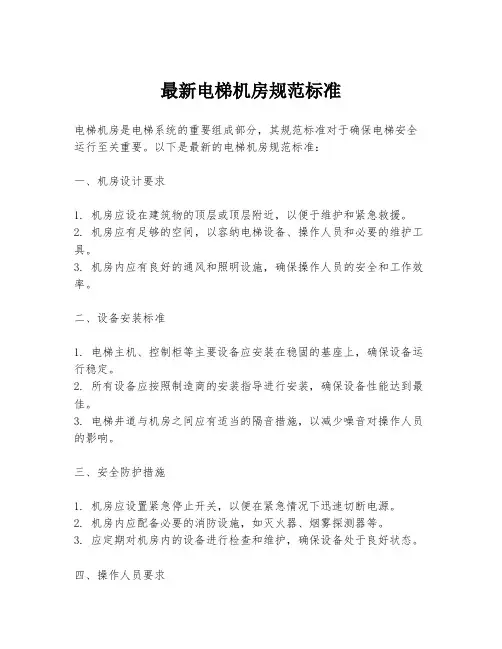

最新电梯机房规范标准电梯机房是电梯系统的重要组成部分，其规范标准对于确保电梯安全运行至关重要。

以下是最新的电梯机房规范标准：一、机房设计要求1. 机房应设在建筑物的顶层或顶层附近，以便于维护和紧急救援。

2. 机房应有足够的空间，以容纳电梯设备、操作人员和必要的维护工具。

3. 机房内应有良好的通风和照明设施，确保操作人员的安全和工作效率。

二、设备安装标准1. 电梯主机、控制柜等主要设备应安装在稳固的基座上，确保设备运行稳定。

2. 所有设备应按照制造商的安装指导进行安装，确保设备性能达到最佳。

3. 电梯井道与机房之间应有适当的隔音措施，以减少噪音对操作人员的影响。

三、安全防护措施1. 机房应设置紧急停止开关，以便在紧急情况下迅速切断电源。

2. 机房内应配备必要的消防设施，如灭火器、烟雾探测器等。

3. 应定期对机房内的设备进行检查和维护，确保设备处于良好状态。

四、操作人员要求1. 操作人员应接受专业培训，熟悉电梯机房的设备操作和维护流程。

2. 操作人员在工作时应穿戴适当的安全装备，如安全帽、防护眼镜等。

3. 操作人员应定期接受安全教育和技能培训，提高安全意识和操作技能。

五、维护与检修1. 电梯机房应制定详细的维护计划和检修流程，确保设备的正常运行。

2. 维护和检修工作应由专业人员进行，非专业人员不得擅自操作。

3. 维护和检修记录应详细记录，包括日期、人员、工作内容等，以备查证。

六、环境与卫生1. 机房内应保持清洁，定期清理灰尘和杂物，防止设备故障。

2. 机房内不得存放易燃易爆物品，避免火灾等安全事故的发生。

3. 机房应有适当的温湿度控制措施，以保护设备免受环境因素的损害。

七、应急处理1. 电梯机房应制定应急预案，包括火灾、地震等自然灾害的应对措施。

2. 应定期进行应急演练，确保操作人员熟悉应急流程和操作。

3. 应急设备和工具应存放在易于取用的位置，确保在紧急情况下能够迅速使用。

结束语电梯机房的规范标准是确保电梯安全运行的关键。

控制柜基本要求控制柜为封闭式户内成套设备,技术先进、生产工艺成熟可靠、结构紧凑、便于安装和维护;满足环境条件,控制柜及柜内所有元器件和材料均应具有阻燃或不燃特性。

控制柜为单开门,进出线方式采用敲落孔,预留上、下进出线条件。

控制柜需满足机组的设备工艺、监控、保护等功能要求。

6.5.1技术参数6.5.2.1输入电压:AC380/220V。

6.5.2.2输入频率:AC50Hz。

6.5.2.3配电系统方式:TN-S系统(独立的N线和PE线)。

6.5.2.4控制电源:AC220V/50Hz。

6.5.2.5耐压水平:2.5 Kv 50Hz 1min。

6.5.2.6温升:按IEC947-1、GBC7251-87的有关规定。

6.5.2.7外壳防护等级:IP55。

6.5.2技术功能控制柜为交流电源(三相)驱动,变频启动方式。

控制柜面板上设置有电流表、电压表(可显示三相电压)和计时器(记录运转时间)等必要的测量表计。

以及风机驱动端和非驱动端的轴温保护显示、电机温度显示。

控制柜面板上应设有必要的转换开关、控制按钮和不同颜色的信号显示灯等,通过显示灯能够显示主电源、控制电源、机组运行状态、故障状态、报警信号等。

同时控制柜预留与机组旁手操箱接口条件。

过流、断相、短路及轴承温度过高时,具有声光显示报警装置,并具有自保持功能,且只能手动解除。

火灾事故运行工况事时,切断各种电气保护。

控制柜应预留远程控制的接线端子,具有远程启停机组功能。

控制柜内应有可靠的强、弱电隔离装置,以保证运行安全。

控制柜内应有良好的通风设施,以保证系统的安全、可靠运行。

控制柜柜体盘面元器件标志使用中文。

控制柜应设带接触器的旁路回路,变频器旁路时下口必须设接触器,以保护变频器。

控制柜设有DC24V的低压照明。

控制柜应满足“3.6安全装置”的要求。

6.5.3主要电器元件控制柜组成部件,采用先进的电气元件,主要部分如:空气开关、接触器等采用国际知名品牌产品。

空气开关满足系统电压、电流、频率以及分断能力的性能水平要求,空气开关无飞弧或飞弧距离不大于50 mm。

无机房电梯以其独特的结构布置，可以将几乎全部的机器设备都安装在井道内。

因此节省了建筑空间，避免了建筑结构复杂化，也使得建筑物整体造型更加美观。

一、控制柜的构成1、外形尺寸控制柜的外形尺寸除受所采用的元器件尺寸约束外，主要取决于其设置位置。

如果控制柜设置在层门旁边，则其外形尺寸应宽度窄、厚度薄，以便其在层门旁边布置并不影响层门运动。

如果控制柜设置在井道内驱动主机周围，则其厚度尺寸应比较小，以保证其与井道内运动部件有一定的距离。

2、柜门如果控制柜设置在井道外，则控制柜的门应满足下列要求：①控制柜的门不应装设手柄，以防无关人员拉拽该手柄损坏控制柜;②控制柜门上的锁只能用钥匙才能在外边打开，不用钥匙也能将门关闭;③控制柜的门与柜体之间采用防水结构，以防清洗楼道时，液体意外流入控制柜内，造成电气故障。

3、工作区域照明控制柜区间和维修工作区域应设置固定的电气照明，在其地面上的照度不应小于200Lux。

4、通风与温度无论控制柜设置在井道内还是井道外，控制柜区间应能适当通风，并应给予控制柜适当的保护。

为了保证控制系统的正常工作，控制柜区间的环境温度应保持在5～40℃之间。

二、设计注意事项由于无机房电梯不设机房，因此它的控制系统和普通电梯相比应具有更高的灵活性、方便性和可靠性。

1、灵活性为了便于电气布线，无机房电梯的控制柜通常安放在靠近驱动主机的位置，主要有三种形式：一是当驱动主机安装在井道顶层部位时，控制柜放在顶层并与层门做成连体型；二是当驱动主机安装在井道底坑部位时，控制柜放在井道底层轿厢与井道壁之间并做成壁挂型；三是当驱动主机安装在井道壁开孔空间内时，控制柜放在同一开孔并做成轻便型。

2、方便性无机房电梯控制系统的方便性主要是指：第一电气设备的选型与安装应有利于井道内动力电路、安全电路、照明电路和控制电路的井道布线；第二控制柜外形应能满足连体型、壁挂型和轻便型的特殊尺寸要求；第三控制柜的设计应能适应连体型、壁挂型和轻便型的特殊安装要求；第四不论控制柜放在什么位置和采用哪种形式，都能进行检修操作。

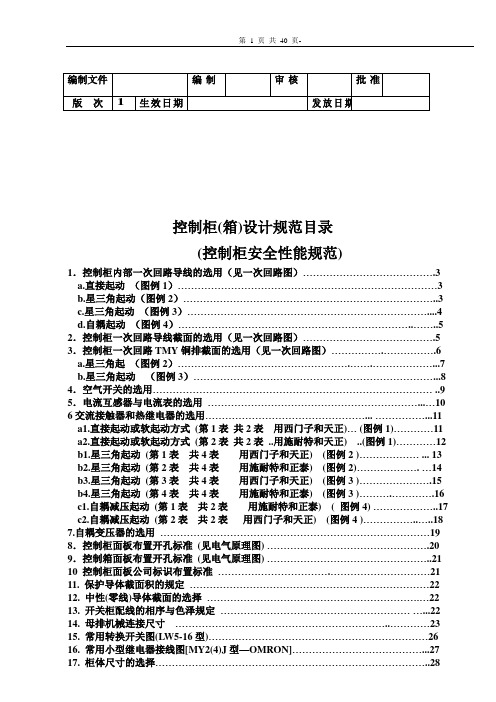

控制柜设计制造规范文件编制规范本过程包括制造方接受图纸后对图纸的分册编制、消化核对，以及对生产过程中发现的问题和解决方法的记录。

对一些预完成的工作。

比如对元件的检查，如果不事先完成，那么在安装过程甚至接线阶段再发现这种错误，就会牵涉到采购，和元件商的交涉以及最麻烦的供货周期问题。

另外对元件合格证的收集会影响项目竣工资料的整理和收集的完整性。

而这些又是一个越来越规范的市场所必须的。

在本章所涉及的实际文件编制操作方法（4-9）只是本人实际生产过程中总结的经验，各方可根据自己的具体生产允许条件制定相应的方法。

但本人的观点是，这些文档无论怎样制订，都要能够长期保存和方便查询，所以在文档名的编制上特意加上保存路径。

也希望有更好的建议能进行互相交流。

（见1-11条）手册的编制对现场电气安装主管可以说是个非常好的工具：能准确知道总工作量——对做好工作计划和任务节点有了个具体量的参照；能够作为柜内接线复查的依据；能够把现场的线路改动情况时实纪录并作为下次安装的依据。

这对经常转场施工的顶管施工队伍有着非常好的帮助。

（见21-24条）1.接受图纸后，一套装订成全图，包括系统图、原理图、材料表、面板布置图、底板布置图和端子图等。

用于全过程包括调试和图纸的存档，由技术人员保管使用。

2.直至项目的结束要保持图纸的完整性、真实性、整洁性和过程信息记录的完整性。

3.第二套图纸，包括材料表，面板布置图及底板布置图和端子图。

主要用于材料核对、排版、放样、粘贴标签过程中使用。

4.第三套装订，包括原理图接线图。

由接线人员在接线过程中使用并保管。

5.在原理图中每个元件旁标注明型号和附件规格，以方便工艺安排。

当安装的辅料为特殊规格时，需要在布置图中明显标明，并在核实无库存情况下填写“辅料采购清单”。

文件保存路径为：...项目号\项目号+填写日期+“辅料采购清单”。

6.在图纸工艺安排过程中注意与材料表核对型号。

如果发现错误立即填写“设计人员勘误确认表”。

无机房电梯控制柜总体设计要求Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-无机房电梯控制柜总体设计要求上世纪90年代以前，液压电梯曾因结构紧凑、机房位置灵活而倍受发达国家用户青睐。

无机房电梯在液压电梯优点的基础上，采用曳引驱动系统取代液压传动系统，因此在结构、性能、节能等方面均优于液压电梯；无机房电梯与有机房（普通）电梯相比，节省了建筑空间，降低了建筑成本，避免了建筑结构复杂化，使建筑物整体造型美观。

因此，自上世纪90年代后期无机房电梯在国内外迅速发展。

为了满足安装、检修、救援操作、动态测试等方面的需要，无机房电梯的控制系统与有机房的相比，存在诸多不同之处。

本文只是从无机房电梯总体设计和降低风险的角度，谈谈无机房电梯控制系统总体要求和特点。

1 控制柜结构外形尺寸控制柜的外形尺寸除受所采用的元器件尺寸约束外，主要取决于其设置位置。

如果控制柜设置在层门旁边则其外形尺寸应宽度窄、厚度薄，以便其在层门旁边布置并不影响层门运动；如果控制柜设置在井道内驱动主机周围，则其厚度尺寸应比较小，以保证其与井道内运动部件有一定的距离。

柜门如果控制柜设置在井道外，则控制柜的门应满足下列要求：①控制柜的门不应装设手柄，以防无关人员拉拽该手柄损坏控制柜；②控制柜门上的锁只能用钥匙才能在外边打开，不用钥匙也能将门关闭，且有一个符合GB 7588-1995第条的电气安全装置证实门的锁闭状态，只有在柜门关闭时电梯才能进行正常运行，以防止柜门开着时电梯进行正常运行引发危险；③控制柜的门与柜体之间采用防水结构，以防清洗楼道时，液体意外流入控制柜内，造成电气故障。

如果控制柜设置在井道内，控制柜上的门锁闭装置应能从外边打开，不用钥匙也能将门关闭；当打开的柜门进入到电梯的运行区域时，应设置一个符合GB 7588-1995第条的电气安全装置证实门的锁闭状态，只有在柜门关闭时电梯才能进行正常运行。

精心整理无机房电梯控制柜总体设计要求上世纪90年代以前，液压电梯曾因结构紧凑、机房位置灵活而倍受发达国家用户青睐。

无机房电梯在液压电梯优点的基础上，采用曳引驱动系统取代液压传动系统，因此在结构、性能、节能等方面均优于液压电梯；无机房电梯与有机房（普通）电梯相比，节省了建筑空间，降低了建筑成本，避免了建筑结构复杂化，使建筑物整体造型美观。

因此，自上世纪90年代后期无机房电梯在国内外迅速发展。

???为了满足安装、检修、救援操作、动态测试等方面的需要，无机房电梯的控制系统与有机房的相比，存在诸多不同之处。

本文只是从无机房电梯总体设计和降低风险的角度，谈谈无机房电梯控制系统总体要求和特点。

???1控制柜结构???1.1外形尺寸???控制柜的外形尺寸除受所采用的元器件尺寸约束外，主要取决于其设置位置。

如果控制柜设置在层门旁边则其外形尺寸应宽度窄、厚度薄，以便其在层门旁边布置并不影响层门运动；如果控制柜设置在井道内驱动主机周围，则其厚度尺寸应比较小，以保证其与井道内运动部件有一定的距离。

???1.2柜门???如果控制柜设置在井道外，则控制柜的门应满足下列要求：①控制柜的门不应装设手柄，以防无关人员拉拽该手柄损坏控制柜；②③控制柜的门与柜体之间采用防水结构，以防清洗楼道时，液体意外流入控制柜内，造成电气故障。

???2控制柜设置部位???2.1位置???无机房电梯取消机房后，其控制系统不得不设置在井道外或井道内适当位置处，其具体位置受驱动主机在井道内位置影响较大。

???如果控制柜设置在层门旁边，其底面与所在楼层地面之间应留有一定的垂直距离（建议至少0.3m），以防止清洗楼面或意外发生跑水时，水浸入控制柜；控制柜前面与装修后的墙面最好组成平面，以防止意外损坏控制柜和引起无关人员的好奇。

???2.2散热与防尘???为了保证控制柜内各部件正常工作，除满足抗干扰等电气要求外，还应考虑控制柜结构应有利于电气元件的散热，并且在考虑散热的同时还应注意防尘。

无机房电梯技术要求随着城市建设的不断发展和人口的增加，电梯作为一种重要的垂直交通工具，在现代社会的生活中起着不可或缺的作用。

为了满足日益增长的需求，电梯技术得到了不断的改进和创新。

无机房电梯技术是近年来发展迅速的一种技术，它的设计和安装极大地提高了楼层空间的使用效率和电梯的运行效率。

以下是对无机房电梯技术要求的详细介绍。

首先，无机房电梯的技术要求包括结构设计、安全性能和运行效率等方面。

在结构设计方面，无机房电梯需要满足楼层间的距离和载重量的要求，设计合理的承载结构，使得电梯能够安全稳定地运行。

除了基本功能要求之外，无机房电梯还需要考虑外观设计和环保等因素，使其能够与建筑风格和环境相协调。

其次，无机房电梯的安全性能是非常重要的。

无机房电梯在设计和安装时需要符合国家的相关标准和法规，包括结构设计、电气设计、电梯井道和轿厢的防护等方面。

特别是在应急情况下，无机房电梯需要具备自动救援和紧急停止功能，以确保乘客的安全。

此外，无机房电梯的运行效率也需要符合一定的要求。

为了提高电梯的运行效率，无机房电梯需要采用先进的技术，如变频驱动器、磁悬浮技术等，以提高电梯的运行速度和减少能源消耗。

另外，无机房电梯还需要使用高效的控制系统，确保乘客的高效和安全运输。

除了以上的技术要求，无机房电梯还需要考虑维护和保养的问题。

为了确保电梯的长期稳定运行，定期的维护和保养是必不可少的。

无机房电梯的设计和安装需要考虑维护人员的操作便利性和维护成本的降低，以提高电梯的可靠性和使用寿命。

总结起来，无机房电梯技术要求主要包括结构设计、安全性能和运行效率等方面。

通过合理的结构设计和先进的技术，无机房电梯能够提高楼层空间的使用效率和电梯的运行效率，为人们的垂直交通提供便利和安全。

未来随着科技的进步和需求的增加，无机房电梯技术还将继续发展和创新，以满足不断变化的城市建设需求。

电梯改造控制柜方案摘要：随着科技的不断发展和城市建设的加快，电梯已经成为现代化城市中不可或缺的交通工具。

为了保障电梯的安全性和性能的提升，电梯改造控制柜方案应运而生。

本文将重点介绍电梯改造控制柜方案的设计和优势，以及在实施过程中需要注意的问题。

1. 引言电梯是现代化城市中重要的交通工具，其安全性和性能的提升对人们的日常生活起着重要作用。

然而，随着时间的推移，旧的电梯控制系统可能不能满足现代化城市的需求。

因此，电梯改造控制柜方案应运而生。

2. 电梯改造控制柜方案的设计电梯改造控制柜方案设计的主要目标是提升电梯的安全性和性能。

首先，设计师将对原有电梯控制系统进行评估，确定需要改进的方面。

然后，根据评估结果，设计师将选择合适的控制柜并进行必要的改装。

在设计过程中，以下要点是需要考虑的：- 控制柜的安全性：控制柜应具备适当的防护措施，以保护其内部的电子设备不受外界环境的干扰。

- 控制柜的可靠性：控制柜应具备稳定可靠的性能，以确保电梯在正常运行过程中不会出现故障。

- 控制柜的智能化：控制柜应采用先进的技术，如物联网、云计算等，以提高电梯的智能化水平。

- 控制柜的可扩展性：控制柜应具备良好的可扩展性，以适应未来的发展需求。

3. 电梯改造控制柜方案的优势电梯改造控制柜方案相比于传统的电梯控制系统具有多种优势。

首先，改造后的控制柜具备更高的安全性，可以在遇到突发情况时及时采取措施，保护乘客的安全。

其次，改造后的控制柜拥有更强的性能，可以提高电梯的运行效率和使用体验。

此外，智能化的控制柜还可以实现对电梯进行远程管理和监控，从而方便维护人员进行故障排除和日常维护。

4. 电梯改造控制柜方案实施中的注意事项在实施电梯改造控制柜方案时，需要注意以下问题：- 安全审核：在对控制柜进行改造之前，需要进行安全审核，并获得相关部门的批准。

- 设备选型：选择合适的控制柜和其它配套设备是实施方案成功的关键。

需要选择质量可靠、性能卓越的设备。

无机房电梯技术要求 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-无机房电梯技术要求电梯规格：无机房停层：4/4载重量：2000KG速度：S拖动方式：交流变频、变压微电脑控制（VV-VF）曳引机：永磁同步无齿轮曳引机控制方式：单控开门方式:中分双折门土建要求：按土建图规格要求电源要求：三相动力用380伏50赫兹、单相照明用220伏50赫兹（电压正负误差10%以内）一、轿厢：（1）轿厢尺寸：标准配置（2）轿厢壁：发纹不锈钢（3）轿门：发纹不锈钢（4）轿厢顶：天花板为标准图案（5）通风：横流换气扇（6）轿厢内操作盘：（A）液晶显示（B）具有与停靠层同数之微触式楼层按钮（C）上升与下降方向指示（D）黄色紧急呼叫按钮（ALARM）（E）开门及关门微触式按钮各一付，并以图形表示（F）隐蔽式对讲机一付（G）标示厂牌、用途、乘人数、限载重量及操作说明（H）一个以钥匙操作之开关箱内有停止开关照明开关，风扇开关（I）操作盘面板上端附加“禁烟”二字（8）踢脚板：不锈钢材料（9）地板：花纹钢板?二、各层出入口：（1）厅门：首层为发纹不锈钢厅门，余层为烤漆厅门（2）门套：首层为发纹不锈钢门套，余层为烤漆标准门套召唤按钮及楼层位置指示：采标准召唤按钮;设备供应商负责电梯的安装告知、报检并负责取得检验证书及合格证；基本功能：1、自动运行：电梯根据给定的指令自动运行、停车、开关门；2、司机运行：电梯根据给定的指令自动运行、停车、手动关门；3、检修运行：检修状态时，通过操作慢上慢下按钮，使电梯检修速度运行；4、上电自动开门：电梯上电，轿厢正在门区，则自动开门5、自动关门延时：轿门完全打开后，保持开门状态，经过延时后自动关门，延时可调；6、本层外召开门：电梯正在关门或已关门但未启动，若本层外召，则重新开门；7、光幕保护：光幕被遮挡时，关门动作立即停止并自动开门；8、超载不关门：超载时不关门，超载灯亮，蜂鸣器鸣响，轿内显示超载，电梯不启动；9、满载直行：达到额定载重时，只响应内选，不响应外召；10、自动照明控制：在规定时间内，电梯没接收到运行指令，照明自动熄灭，有指令时自动打开；11、消防返回：基站消防开关启动后，所有指令均被取消，电梯立即驶往指定的救援层站停靠；12、重复关门：执行关门指令后，在规定时间内门没有关闭到位，重新开门再关门；13、轿内层楼方向显示：轿内显示电梯所在层楼及将要运行的方向；14、司机选择定向：根据司机给定的指令确定运行方向；15、故障自诊断：当运行时发生故障，自动诊断故障原因，关在控制板上显示，将最近的故障信息保存；16、安全回路保护：安全回路断开，电梯将立即停止运行；17、门连锁保护：所有门锁都在闭合状态下，电梯方能正常运行。

控制柜设计规范范文控制柜是用于集中安装、布线、供电、控制和保护各种电气设备的设备。

它在工业、建筑、交通、能源等领域广泛应用。

在控制柜的设计和安装中，遵循一定的规范是非常重要的，下面是一些常见的控制柜设计规范。

1.安全性规范-控制柜内部应有足够的空间，以便安装和维修设备。

-控制柜内部的有害物质应采取相应的防护措施，如对有害气体进行适当处理。

-控制柜应具备避雷、防雷击的能力，包括接地、避雷器等。

2.通风与散热规范-控制柜应具有良好的通风和散热能力，以保持设备稳定运行。

-控制柜内部的设备及线缆布置应合理，避免过于拥挤，影响通风散热。

-控制柜内部应设置风扇、通风口等装置，以提高散热效果。

-控制柜内部应设置温度和湿度监测装置，以及相应的报警装置。

3.线缆规范-控制柜内的电气线缆应按照国家相关标准进行布线和接地，如GB/T5023-2024《塑料绝缘电力电缆》。

-线缆应采用足够大的规格，以满足设备的电气要求，并确保线缆的绝缘和耐磨性能。

-控制柜内的线缆应按照功能进行分类、标记和布置，以方便维护和调试。

4.密封规范-控制柜应具备一定的密封性能，以防止灰尘、湿气等物质的进入。

-控制柜的门和开孔处应设置密封条，以确保良好的密封效果。

-控制柜内部应设置密封胶圈，以确保内外部环境的隔绝。

5.接地规范-控制柜应设置可靠的接地装置，以保证设备的安全运行。

-控制柜内的金属部件、设备、线缆等应接地可靠，避免电气冲击和静电干扰。

6.标识规范-控制柜内的设备、线缆等应进行标识，以方便操作和维护。

-控制柜内的标识应清晰易读，如设备名称、功能、编号等。

通过遵循上述的控制柜设计规范，可以确保控制柜的安全性、可靠性和稳定性。

此外，在实际设计中，还需考虑具体的应用环境和要求，以制定合适的控制柜设计方案。

浅谈无机房电梯控制柜噪声的控制刘嘉晋;邹亮华【摘要】This article gives an introduction on some basic layout of the machineroomless elevator control cabinet in the elevator shaft, and also analyzes the causes of the noise in the elevator controller and then put forward some methods to effectively control and improve the noise in the control cabinet.%介绍了无机房电梯控制柜在整个电梯井道中一些基本布局，同时也分析了电梯控制柜噪声产生的原因，提出了一些有效改进和控制无机房控制柜噪声的一些方法。

【期刊名称】《机电工程技术》【年(卷),期】2014(000)007【总页数】2页(P213-214)【关键词】无机房;控制柜;噪声【作者】刘嘉晋;邹亮华【作者单位】广州广日电梯工业有限公司，广东广州 511447;广州广日电梯工业有限公司，广东广州 511447【正文语种】中文【中图分类】TU976+.3随着无机房电梯技术的发展，建筑市场对建筑空间的高效利用的需求，全球各大电梯制造厂商相继推出自己的新型无机房电梯，这些电梯现在被广泛的用于住宅楼、商务楼以及不方便设置机房的地方，如地铁站、酒店附属楼房等。

伴随着无机房电梯技术的不断改进，在载重量、提升速度的增加以及价格的降低，各个市场对无机房电梯的需求比例将逐步地上升[1]。

目前无机房控制柜放置有两种主流方法，第一种方法是将控制柜放置在井道内驱动主机的周围，一般是放井道的底部，这种放置方法在电梯安装调试时由于井道空间的限制显得不大方便且井道环境状况比较恶劣，对控制柜造成的不利影响就较大；第二种方法是将控制柜放置在厅门旁边，这需要将厅门旁的墙进行开孔，这种放置方法在调试时比较方便，且控制柜所处环境较好，但是由于是放置在厅门旁边，这就对人们居住的环境会造成一定的影响，尤其是噪声。
