专利分析图表制作

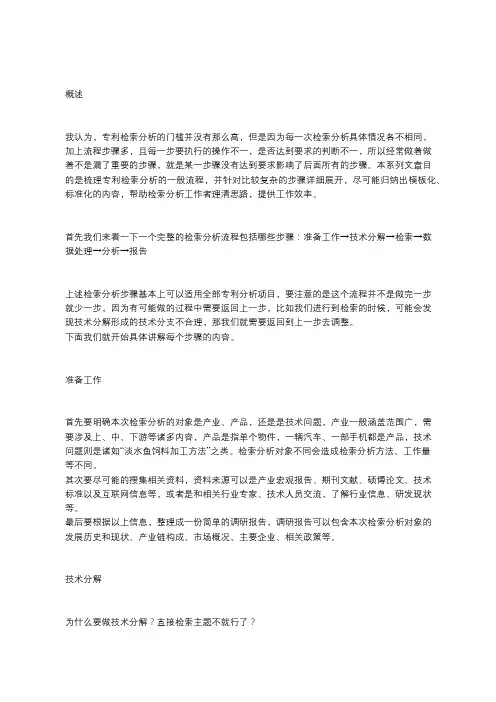

概述我认为，专利检索分析的门槛并没有那么高，但是因为每一次检索分析具体情况各不相同，加上流程步骤多，且每一步要执行的操作不一，是否达到要求的判断不一，所以经常做着做着不是漏了重要的步骤，就是某一步骤没有达到要求影响了后面所有的步骤。

本系列文章目的是梳理专利检索分析的一般流程，并针对比较复杂的步骤详细展开，尽可能归纳出模板化、标准化的内容，帮助检索分析工作者理清思路，提供工作效率。

首先我们来看一下一个完整的检索分析流程包括哪些步骤：准备工作→技术分解→检索→数据处理→分析→报告上述检索分析步骤基本上可以适用全部专利分析项目，要注意的是这个流程并不是做完一步就少一步，因为有可能做的过程中需要返回上一步，比如我们进行到检索的时候，可能会发现技术分解形成的技术分支不合理，那我们就需要返回到上一步去调整。

下面我们就开始具体讲解每个步骤的内容。

准备工作首先要明确本次检索分析的对象是产业、产品，还是是技术问题，产业一般涵盖范围广，需要涉及上、中、下游等诸多内容，产品是指单个物件，一辆汽车、一部手机都是产品，技术问题则是诸如“淡水鱼饲料加工方法”之类。

检索分析对象不同会造成检索分析方法、工作量等不同。

其次要尽可能的搜集相关资料，资料来源可以是产业宏观报告、期刊文献、硕博论文、技术标准以及互联网信息等，或者是和相关行业专家、技术人员交流，了解行业信息、研发现状等。

最后要根据以上信息，整理成一份简单的调研报告，调研报告可以包含本次检索分析对象的发展历史和现状、产业链构成、市场概况、主要企业、相关政策等。

技术分解为什么要做技术分解？直接检索主题不就行了？我刚开始做检索的时候也有这个疑问，但是随着实操的深入，我发现有的检索主题如果不分解，确实没有办法检全检准。

比如一台机器，往往是由多个部件以及更多的零件组成，大到系统运行程序，小到一个零件的外观，都有可能涉及专利，用一个检索式很难把这些内容全部检索出来，因此我们需要化整为零，这样才能更有效更全面的检索。

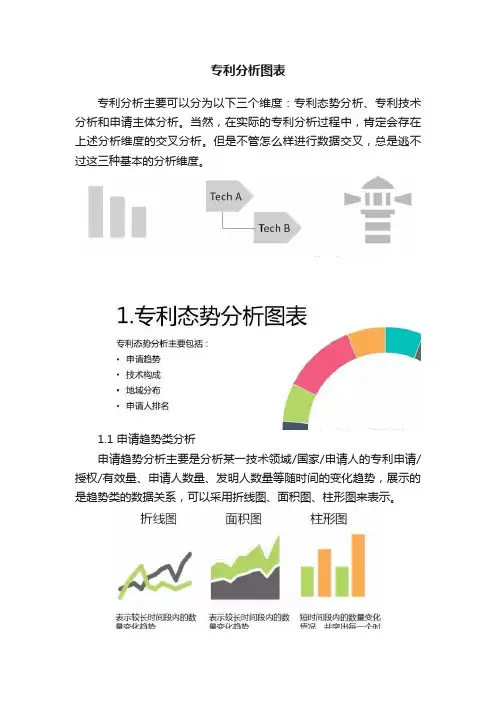

专利分析图表专利分析主要可以分为以下三个维度：专利态势分析、专利技术分析和申请主体分析。

当然，在实际的专利分析过程中，肯定会存在上述分析维度的交叉分析。

但是不管怎么样进行数据交叉，总是逃不过这三种基本的分析维度。

1.1 申请趋势类分析申请趋势分析主要是分析某一技术领域/国家/申请人的专利申请/授权/有效量、申请人数量、发明人数量等随时间的变化趋势，展示的是趋势类的数据关系，可以采用折线图、面积图、柱形图来表示。

1.2 技术构成分析技术构成分析主要分析某一技术领域/国家或地区/申请人在各细分技术分支中的专利申请/授权/有效量的情况，展示的是类别比较类的数据关系，可以采用以下图表类型展示。

1.３地域分布分析地域分布分析主要是分析某一技术的专利主要来源国或地区，或某一技术／产品或某一申请人主要目标市场，这类分析的图表可用柱形图／条形图，当需要加入地理位置信息时，可以用地图来展示。

1.４申请人排名分析做申请人排名分析主要用于识别竞争对手，通常会对某一领域申请人的申请／授权／有效／多边申请量进行排名比较，属于类别比较类数据，可用柱形图／条形图或矩形树图来展示。

２.１技术功效分析技术功效分析表达的是技术手段和技术效果之间的关系。

通过技术功效分析，可以发现某一技术领域的专利雷区和专利空白区，找到研发的风险和机会。

技术手段和技术效果之间的关系数据属于关联关系，我们可以用矩阵表或者气泡图来展示。

２.２技术路线分析技术路线用于表示某行业/技术领域/申请人等技术发展衍变的过程。

技术路线图通常有带有时间关系，可用线性进程图表示单一技术的发展趋势，用泳道图表现多个技术的发展变化。

２.３重点产品分析这里，我们主要介绍对于重点产品的相关专利的分析图表，这类分析通常与技术相关，数据关系具有层级关系的特点，可以采用实物图和系统树图来展示。

３.１研发团队分析研发团队分析除了统计发明人数量，发明人申请量排名之外，还有发明人之间的合作网络分析、发明人个体的比较分析等，用于展示研发团队的图表主要有弦图、力导布局图、散点图。

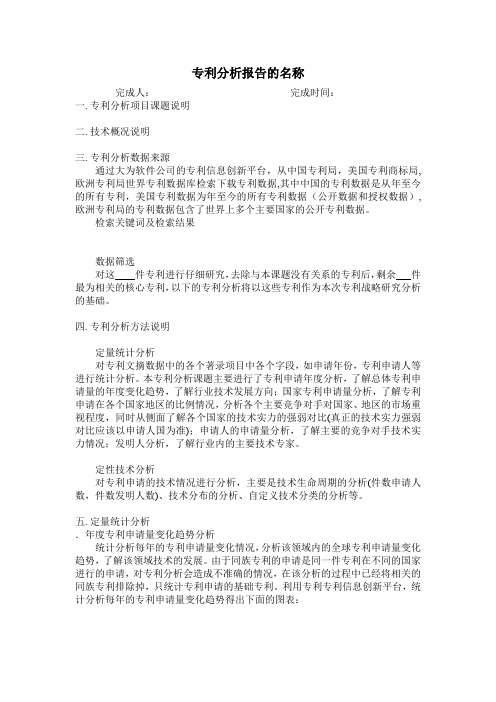

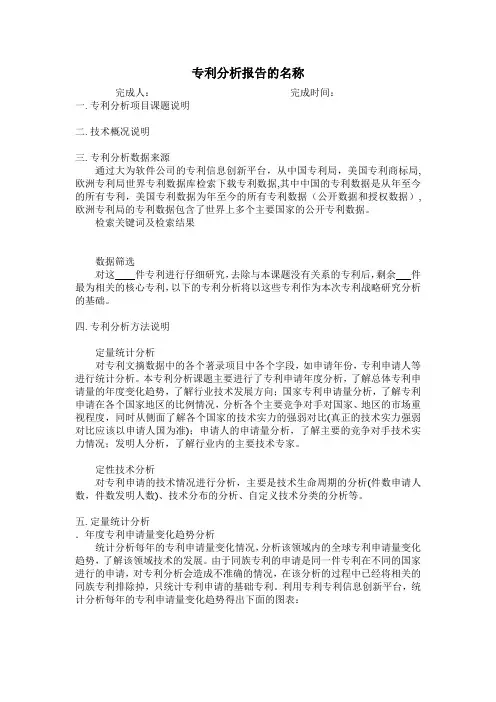

专利分析报告的名称完成人：完成时间：一.专利分析项目课题说明二.技术概况说明三.专利分析数据来源通过大为软件公司的专利信息创新平台，从中国专利局，美国专利商标局,欧洲专利局世界专利数据库检索下载专利数据,其中中国的专利数据是从年至今的所有专利，美国专利数据为年至今的所有专利数据（公开数据和授权数据）,欧洲专利局的专利数据包含了世界上多个主要国家的公开专利数据。

检索关键词及检索结果数据筛选对这件专利进行仔细研究，去除与本课题没有关系的专利后，剩余件最为相关的核心专利，以下的专利分析将以这些专利作为本次专利战略研究分析的基础。

四.专利分析方法说明定量统计分析对专利文摘数据中的各个著录项目中各个字段，如申请年份，专利申请人等进行统计分析。

本专利分析课题主要进行了专利申请年度分析，了解总体专利申请量的年度变化趋势，了解行业技术发展方向；国家专利申请量分析，了解专利申请在各个国家地区的比例情况，分析各个主要竞争对手对国家、地区的市场重视程度，同时从侧面了解各个国家的技术实力的强弱对比(真正的技术实力强弱对比应该以申请人国为准)；申请人的申请量分析，了解主要的竞争对手技术实力情况；发明人分析，了解行业内的主要技术专家。

定性技术分析对专利申请的技术情况进行分析，主要是技术生命周期的分析(件数申请人数，件数发明人数)、技术分布的分析、自定义技术分类的分析等。

五.定量统计分析．年度专利申请量变化趋势分析统计分析每年的专利申请量变化情况，分析该领域内的全球专利申请量变化趋势，了解该领域技术的发展。

由于同族专利的申请是同一件专利在不同的国家进行的申请，对专利分析会造成不准确的情况，在该分析的过程中已经将相关的同族专利排除掉，只统计专利申请的基础专利。

利用专利专利信息创新平台，统计分析每年的专利申请量变化趋势得出下面的图表：从以上的年度申请量统计的结果可以看出，．不同国家专利申请量情况比较分析统计分析在不同的国家所进行的专利申请量情况，分析各国家的技术实力对比。

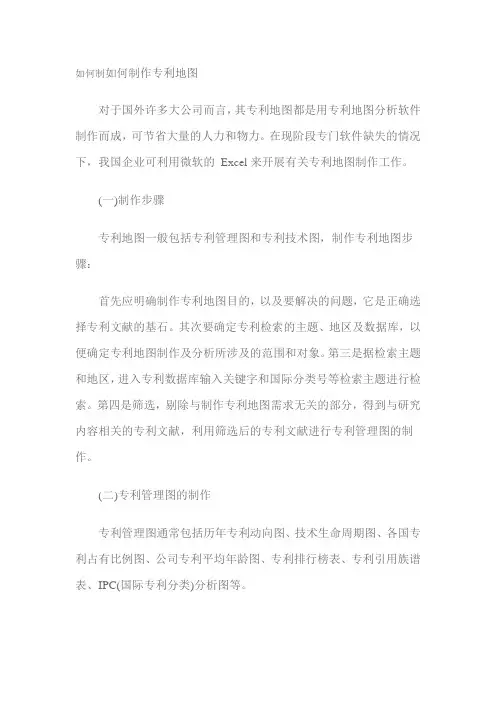

如何制如何制作专利地图对于国外许多大公司而言，其专利地图都是用专利地图分析软件制作而成，可节省大量的人力和物力。

在现阶段专门软件缺失的情况下，我国企业可利用微软的Excel来开展有关专利地图制作工作。

(一)制作步骤专利地图一般包括专利管理图和专利技术图，制作专利地图步骤：首先应明确制作专利地图目的，以及要解决的问题，它是正确选择专利文献的基石。

其次要确定专利检索的主题、地区及数据库，以便确定专利地图制作及分析所涉及的范围和对象。

第三是据检索主题和地区，进入专利数据库输入关键字和国际分类号等检索主题进行检索。

第四是筛选，剔除与制作专利地图需求无关的部分，得到与研究内容相关的专利文献，利用筛选后的专利文献进行专利管理图的制作。

(二)专利管理图的制作专利管理图通常包括历年专利动向图、技术生命周期图、各国专利占有比例图、公司专利平均年龄图、专利排行榜表、专利引用族谱表、IPC(国际专利分类)分析图等。

1、历年专利件数动向图常用折线图表示，横坐标表示申请年度(或授权年度)，纵坐标表示专利件数。

该图专利的统计可以包含所有国家，也可具体针对某一特定国家进行统计。

透过历年专利动向图能看出该技术领域内，历年专利申请、产出及发展情况，并由此可推测研发投入趋势和技术发展趋势。

2、技术生命周期图常用折线图表示，横轴表示专利件数/一段时间，纵轴表示专利权人数(或发明人数)/一段时间。

透过技术生命周期图可发现产业所处的技术生命周期状况，如技术萌芽期、发展期、成熟期、衰退期、再发展期。

该图可作为研发投入的重要参考，通常技术处于发展期公司可加大研发投入，处在衰退期则应减少研发投入。

3、各国专利占有比例图常用饼图表示，饼图中的每一个扇面代表一个国家，扇面积的大小则代表该国专利所占的份额。

由该图可轻易发现，哪些国家为该领域的主要竞争国，及该竞争国的实力如何。

4、竞争公司专利平均年龄图常用长条图表示，每一长条代表一个竞争公司，长条的高度代表平均专利年龄的大小。

如何做好一份专利检索分析报告？专利检索分析工作是一个技术活儿，而技术活儿都有一个共性：讲究技巧和经验。

因此，专利检索分析人员应该多多钻研检索技巧，多多积累分析经验，只有实践才能出真知。

接下来有关如何做好一份专利检索分析报告？的相关内容就由呱呱知道网小编为您详细介绍!一、引言知识产权作为产权化的知识，是知识中最活跃、最前沿的部分，是工业的催化剂，是经济的发动机，是生产力的关键要素。

从国际层面来看，知识产权已经成为发达国家在全球范围内的重大利益关注点，成为国际政治、经济、文化竞争的重要工具，成为国际经济新秩序的重要组成部分；从国家层面来看，知识产权是国家竞争力的核心要素，产权化的知识所形成的无形资产，构成了知识资本，将创新成果从科技优势转化为市场竞争优势，是创新型国家的有力支撑；从企业层面来看，知识产权是企业生存和发展的战略资源，是企业生命力的体现，是在全球化进程中企业竞争的最高形式。

在各种知识产权形式中，无论从广义还是狭义角度理解，专利都被认为是最重要的，对科技创新、经济发展推动作用最为明显的一类知识产权。

而对于企业尤其是科技型企业而言，专利活动尤其是专利检索分析工作始终贯穿于企业研发、生产、销售等日常经营管理活动中，专利检索分析工作开展得好坏，将直接影响到企业科技创新活动的成效，进而影响到企业的整个经营发展状况。

二、定义那什么是专利检索分析呢？不同的人可能会有不同的理解，但万变不离其宗，以下是本文作者比较认同的一种定义方式：专利检索，是一个根据特定目的，通过检索式的操作，从专利数据库中萃取符合该特定目的之相应专利的过程；专利分析，是一个对专利说明书、专利公报中大量零碎的专利信息进行收集、整理、加工、分析，并利用统计学方法和技巧使这些信息转化为具有总揽全局及预测功能的竞争情报，从而为企业的技术、产品及服务开发中的决策提供参考的过程。

专利检索分析报告是专利检索分析工作成果的重要表现形式，能够充分展示专利检索分析工作的成果。

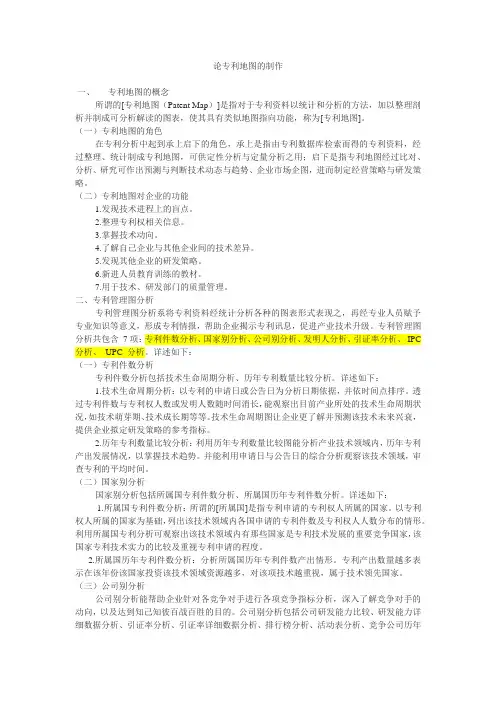

论专利地图的制作一、专利地图的概念所谓的[专利地图（Patent Map）]是指对于专利资料以统计和分析的方法，加以整理剖析并制成可分析解读的图表，使其具有类似地图指向功能，称为[专利地图]。

（一）专利地图的角色在专利分析中起到承上启下的角色，承上是指由专利数据库检索而得的专利资料，经过整理、统计制成专利地图，可供定性分析与定量分析之用；启下是指专利地图经过比对、分析、研究可作出预测与判断技术动态与趋势、企业市场企图，进而制定经营策略与研发策略。

（二）专利地图对企业的功能1.发现技术进程上的盲点。

2.整理专利权相关信息。

3.掌握技术动向。

4.了解自己企业与其他企业间的技术差异。

5.发现其他企业的研发策略。

6.新进人员教育训练的教材。

7.用于技术、研发部门的质量管理。

二、专利管理图分析专利管理图分析系将专利资料经统计分析各种的图表形式表现之，再经专业人员赋予专业知识等意义，形成专利情报，帮助企业揭示专利讯息，促进产业技术升级。

专利管理图分析共包含7项：专利件数分析、国家别分析、公司别分析、发明人分析、引证率分析、IPC 分析、UPC 分析。

详述如下：（一）专利件数分析专利件数分析包括技术生命周期分析、历年专利数量比较分析。

详述如下：1.技术生命周期分析：以专利的申请日或公告日为分析日期依据，并依时间点排序。

透过专利件数与专利权人数或发明人数随时间消长，能观察出目前产业所处的技术生命周期状况，如技术萌芽期、技术成长期等等。

技术生命周期图让企业更了解并预测该技术未来兴衰，提供企业拟定研发策略的参考指标。

2.历年专利数量比较分析：利用历年专利数量比较图能分析产业技术领域内，历年专利产出发展情况，以掌握技术趋势。

并能利用申请日与公告日的综合分析观察该技术领域，审查专利的平均时间。

（二）国家别分析国家别分析包括所属国专利件数分析、所属国历年专利件数分析。

详述如下：1.所属国专利件数分析：所谓的[所属国]是指专利申请的专利权人所属的国家。

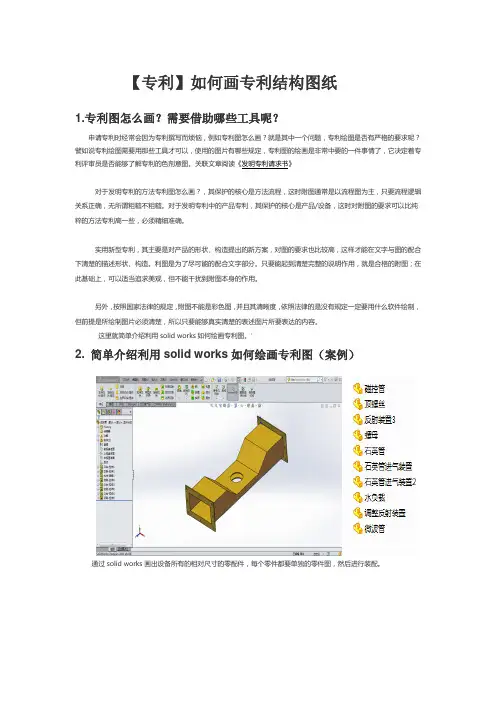

【专利】如何画专利结构图纸1.专利图怎么画？需要借助哪些工具呢？申请专利时经常会因为专利撰写而烦恼，例如专利图怎么画？就是其中一个问题，专利绘图是否有严格的要求呢？譬如说专利绘图需要用那些工具才可以，使用的图片有哪些规定，专利图的绘画是非常中要的一件事情了，它决定着专利评审员是否能够了解专利的色剂意图。

关联文章阅读《发明专利请求书》对于发明专利的方法专利图怎么画？，其保护的核心是方法流程，这时附图通常是以流程图为主，只要流程逻辑关系正确，无所谓粗糙不粗糙。

对于发明专利中的产品专利，其保护的核心是产品/设备，这时对附图的要求可以比纯粹的方法专利高一些，必须精细准确。

实用新型专利，其主要是对产品的形状、构造提出的新方案，对图的要求也比较高，这样才能在文字与图的配合下清楚的描述形状、构造。

利图是为了尽可能的配合文字部分。

只要能起到清楚完整的说明作用，就是合格的附图；在此基础上，可以适当追求美观，但不能干扰到附图本身的作用。

另外，按照国家法律的规定，附图不能是彩色图，并且其清晰度，依照法律的是没有规定一定要用什么软件绘制，但前提是所绘制图片必须清楚，所以只要能够真实清楚的表述图片所要表达的内容。

这里就简单介绍利用solid works如何绘画专利图。

’2. 简单介绍利用solid works如何绘画专利图（案例）通过solid works画出设备所有的相对尺寸的零配件，每个零件都要单独的零件图，然后进行装配。

3、对要素添加配合装配4、调整视图——消除隐藏线消除隐藏线5、保存图片为pdf格式6、将图片复制于Excel进行标注与修改此时此刻一个简单地专利图就通过solid works画好了，一样通过以上的方法载入画好的零部件只要消除隐藏线保存格式复制于Excel就可以了。

以上即为所绘画的专利结构图，如有需要可互相讨论与学习。

如何制如何制作专利地图对于国外许多大公司而言，其专利地图都是用专利地图分析软件制作而成，可节省大量的人力和物力。

在现阶段专门软件缺失的情况下，我国企业可利用微软的Excel来开展有关专利地图制作工作。

(一)制作步骤专利地图一般包括专利管理图和专利技术图，制作专利地图步骤：首先应明确制作专利地图目的，以及要解决的问题，它是正确选择专利文献的基石。

其次要确定专利检索的主题、地区及数据库，以便确定专利地图制作及分析所涉及的范围和对象。

第三是据检索主题和地区，进入专利数据库输入关键字和国际分类号等检索主题进行检索。

第四是筛选，剔除与制作专利地图需求无关的部分，得到与研究内容相关的专利文献，利用筛选后的专利文献进行专利管理图的制作。

(二)专利管理图的制作专利管理图通常包括历年专利动向图、技术生命周期图、各国专利占有比例图、公司专利平均年龄图、专利排行榜表、专利引用族谱表、IPC(国际专利分类)分析图等。

1、历年专利件数动向图常用折线图表示，横坐标表示申请年度(或授权年度)，纵坐标表示专利件数。

该图专利的统计可以包含所有国家，也可具体针对某一特定国家进行统计。

透过历年专利动向图能看出该技术领域内，历年专利申请、产出及发展情况，并由此可推测研发投入趋势和技术发展趋势。

2、技术生命周期图常用折线图表示，横轴表示专利件数/一段时间，纵轴表示专利权人数(或发明人数)/一段时间。

透过技术生命周期图可发现产业所处的技术生命周期状况，如技术萌芽期、发展期、成熟期、衰退期、再发展期。

该图可作为研发投入的重要参考，通常技术处于发展期公司可加大研发投入，处在衰退期则应减少研发投入。

3、各国专利占有比例图常用饼图表示，饼图中的每一个扇面代表一个国家，扇面积的大小则代表该国专利所占的份额。

由该图可轻易发现，哪些国家为该领域的主要竞争国，及该竞争国的实力如何。

4、竞争公司专利平均年龄图常用长条图表示，每一长条代表一个竞争公司，长条的高度代表平均专利年龄的大小。
