现代交换技术样本

第一章1、无连接网络和面向连接网络的特点：面向连接适用于大批量、可靠数据传输业务，但网络控制较复杂；无连接方式控制简单，适用于突发性强、数据量少的业务。

2、已经出现的交换技术有哪些？各有何特点？电路交换、分组交换、快速分组交换、ATM交换、网络交换A、带宽固定，电路利用率低。

实时性强。

无过失控制，不适于数据传输。

基于呼损制方式工作。

B、采用存储/转发方式，支持异种终端间的可变速率通信要求采用统计时分复用，线路利用率高具有过失控制功能，传输可靠性高经济性好C、快速分组交换进一步简化协议，只保存核心功能，以提供高速、高吞吐量、低时延的效劳D、固定长度的信元、面向连接、异步时分〔ATD〕交换E、交换是将第二层交换和网络流量管理能力与第三层路由功能的灵活性和可扩展性结合在一起的交换技术。

3、比拟电路交换、分组交换、ATM交换的异同电路交换是最落后的交换方式，先要建立电路连接〔可以使虚拟电路〕，然后进展数据交换，数据交换完毕之后释放电路。

这种方式交换方式比拟可靠，但是网络利用效率很低。

现在一般不采用这种这种交换方式了。

分组交换是现在最常见的交换方式，它是把一个数据报分成假设干个片段，然后分别同时发送，每个数据片段所经过的线路路由可能是不一样的，每个数据片段走什么路由要根据网络的具体情况和所使用的路由协议来决定。

到达目的节点之后，再把所有数据片段重新组装好。

这种交换方式的线路使用效率很高。

ATM通信技术将现有的线路交换方式数字通信方式与分组通信方式加以综合。

首先， ATM允许凭借信元标记定义和识别个人通信；就此而论，ATM装配普通的分组传输方式。

第二，ATM与分组方式通信严密相连，因此，它只有当有业务要传送时才利用带宽。

第三，像分组交换一样，在呼叫建立阶段，ATM支持效劳质量(QoS)协商，并通过在多种连接中共享其传输媒体而支持虚电路的利用。

但是也有明显差异，因为分组方式一般利用可变长度的分组，而ATM则将固定长度分组的ATM信元作为其根本的传输媒介。

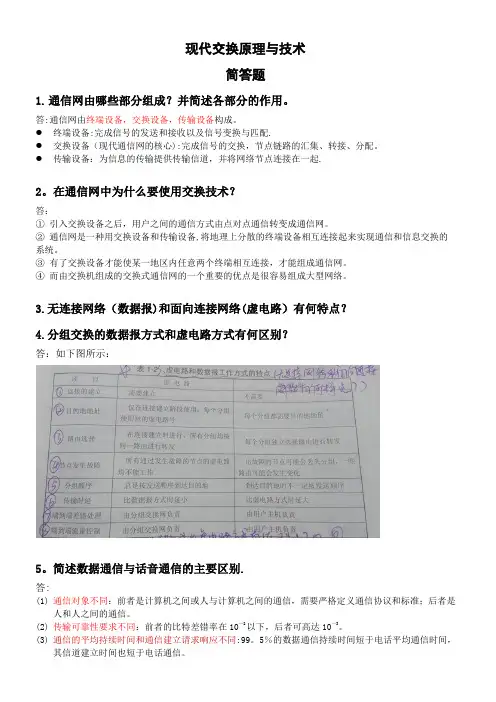

现代交换原理与技术简答题1.通信网由哪些部分组成？并简述各部分的作用。

答:通信网由终端设备，交换设备，传输设备构成。

●终端设备:完成信号的发送和接收以及信号变换与匹配.●交换设备（现代通信网的核心):完成信号的交换，节点链路的汇集、转接、分配。

●传输设备：为信息的传输提供传输信道，并将网络节点连接在一起.2。

在通信网中为什么要使用交换技术？答：①引入交换设备之后，用户之间的通信方式由点对点通信转变成通信网。

②通信网是一种用交换设备和传输设备,将地理上分散的终端设备相互连接起来实现通信和信息交换的系统。

③有了交换设备才能使某一地区内任意两个终端相互连接，才能组成通信网。

④而由交换机组成的交换式通信网的一个重要的优点是很容易组成大型网络。

3.无连接网络（数据报)和面向连接网络(虚电路）有何特点？4.分组交换的数据报方式和虚电路方式有何区别？答：如下图所示：5。

简述数据通信与话音通信的主要区别.答:(1)通信对象不同：前者是计算机之间或人与计算机之间的通信，需要严格定义通信协议和标准；后者是人和人之间的通信。

(2)传输可靠性要求不同：前者的比特差错率在10—8以下，后者可高达10—3。

(3)通信的平均持续时间和通信建立请求响应不同:99。

5％的数据通信持续时间短于电话平均通信时间，其信道建立时间也短于电话通信。

(4)通信过程中信息业务量特性不同:数据从30b/s到1Mb/s，而电话量级在32kb/s。

6。

通信网中常用的交换方式有哪些?各有何特点。

答：通信网的三种交换方式是电路交换、报文交换和分组交换，其各自的特点:(1)电路交换:在电路交换中，交换机在一对用户之间连起一条通路,通信过程中交换机不干预传输的信息内容，通信完毕后这条通路即行断开;(2)报文交换：报文交换采用“存储转发”方式，是以一个报文为一个信息传输实体，报文的长短是随机的，因而对各个节点的存储容量要求较高，处理时间较长;(3)分组交换：分组交换综合了前两者的优点，采用“存储——转发”方式,数据分组的长度固定，以分组作为存储、处理和传输的单位，能够节约缓冲存储器的利用率，而且缩短了处理时间，加快了信息传输速率。

电路交换的改进（一）


多速率电路交换：将几个基本信道捆绑起来构成一 个速率更高的信道，供某个通信使用，实现多速率 交换。 缺点：所提供的速率是事先制定好的，速率类型不 能太多，否则，控制和交换网络非常复杂。不能灵 活适用突发业务。
电路交换的改进（二）


快速电路交换：是传送用户信息时才连接物理传 输通道，即只在信息传送时才分配带宽和有关资 源，提高带宽的利用率。 缺点：时延大、控制复杂，其适应突发业务的灵 活性不如帧中继和ATM交换。
ATM交换技术的特点

2.采用了异步时分复用的方式
异步时分复用与统计时分复用相似，也是动态分 配带宽的，即不固定分配时间片，各路通信按需使用。 所不同的是异步时分复用将时间划分为等长的时间片， 用于传送固定长度的信元。此外，异步时分复用的依 据信头中的标志来区分是哪路通信的信元，而不是靠 时间位置来识别。
无连接工作方式


重要概念之二
同步时分复用
支路A 支路B
B3 A2 A1
t t
B2
B1
TS1 TS0 TS1 TS0 TS1 TS0 合路
B3 A2 B2 B1 A1
t
帧

帧
帧

位置化信道：依据信号在时间轴上的位置来区别每一 路信号（逻辑信道），无信息传送时也占用信道； 子信道信息流速率恒定，每帧一个定长数据。
分组交换的特点

4.信息传送有差错控制

分组交换是专门为数据通信网设计的交换方式， 数据业务的特点是可靠性要求高，对实时性要求没 有电话通信高，因而在分组交换中为保证数据信息 的可靠性，设有CRC校验、重发等差错控制机制， 以满足数据业务特性的需求。 5.信息不具有透明性 分组交换对所传送的数据信息要进行处理，如 拆分、重组信息、加密、终端解密等。

第一章复习题一、选择题1、属于通信网组成部分的是（ABC ）A、用户终端设备B、传输设备C、交换设备2、交换节点可提供的接续类型( ABCD ）A、本局接续B、出局接续C、入局接续D、转接接续3、数字通信优点（ABC )A、抗干扰性强B、保密性好C、设备易于集成化D、频带宽4、用户状态信令有（ABCD ）A、呼叫占用B、应答C、前向拆线D、后向拆线5、中国1号信令包括（AB )A、线路信号B、记发器信号6、某一复帧，F4帧的16时隙传送的是( C ）话路的标志信号。

A、TS4和TS18B、TS4和TS19C、TS4和TS20D、TS4和TS217、程控数字交换机内，任一用户的数字化话音信号的传输速率为（ B ）。

A、8Kbit/sB、64Kbit/sC、2048Kbit/sD、3。

1Kbit/s二、判断题(注意错误所在)1、报文交换的基本原理是存储-转发( 对）2、分组交换的数据传送方式只有虚电路方式（错）3、X。

25协议三层是物理层、数据链路层、分组信令层（错）4、信令类型可划分为带内信令、随路信令、分组信令、公共信道信令（对)三、简答题1.交换节点的基本功能答：（1）能正确接收和分析从用户线或中继线发来的呼叫信号（2）能正确接收和分析从用户线或中继线发来的地址信号（3）能按目的地址正确地进行选路以及在中继线上转发信号(4)能控制连接的建立(5）能按照所收到的释放信号拆除连接2、通信的三要素是什么？答:终端、传输、交换3、交换节点有哪些接续类型？答：本局接续、出局接续、入局接续、转接接续4、什么是虚电路?其有何特点？答：所谓虚电路是指呼叫建立时,有关交换节点在相应路由上寻找一条适合的通道；该通道不建立连接和分配资源，而是将通信所需的带宽、所选的路由编号填入相关交换机中,从而“记忆"所分配的带宽和去向。

其特点:虚电路是面向连接的；是逻辑连接；不独占线路，在一条物理线路上可以同时建立多个虚电路。

人工智能化
引入人工智能技术，实现智能 化的交换控制和管理。
5G技术发展
随着5G技术的普及，将推动交 换技术的进一步升级和演进。
02
电路交换技术
电路交换技术的原理
电路交换技术的原理基于时分复用原 理，将一条物理线路划分为多个时隙， 每个时隙对应一个独立的通信链路， 实现多路复用。
电路交换技术采用静态分配方式，即 在通信前预先分配通信链路资源，一 旦分配成功，资源将一直被占用，直 到通信结束。
软交换技术基于开放式体系架构，采用标准化协议和接口，实现了不同网络和设备 的互联互通。
软交换技术采用分布式体系结构，将交换和控制功能分离，实现了网络资源的动态 分配和管理的灵活性。
软交换技术的应用场景
软交换技术适用于构建下一代 网络（NGN），支持语音、数 据、视频等多种媒体通信。
软交换技术广泛应用于电信运 营商的网络升级和改造，提供 更加高效、可靠的通信服务。
交换技术的分类
电路交换
报文交换
分组交换
软交换
提供稳定的通信链路， 适用于实时通信。
存储转发方式，适用于 非实时通信。
动态分配通信链路资源， 适用于数据通信。
基于软件实现的交换技 术，支持多种通信协议。
交换技术的未来趋势
云计算融合
将云计算技术与交换技术结合 ，实现资源共享和动态调度。
大数据应用
利用大数据技术分析交换数据 ，优化交换效率和通信质量。
在通信过程中，用户之间的信息传输 始终占用固定的通信链路，即保持通 信链路的连通性，直到通信结束。
电路交换技术的分类
根据通信网络结构，电路交换技 术可以分为分级交换和无级交换
两类。
分级交换是指将整个通信网络划 分为多个层级，不同层级的交换 机具有不同的处理能力和功能，

现代交换技术实验报告现代交换技术实验报告引言：现代交换技术是信息通信领域的重要组成部分，它的发展对于提高通信效率、保障信息安全以及推动社会经济发展具有重要意义。

本篇文章将围绕现代交换技术展开论述，从交换技术的定义、发展历程、应用场景以及未来发展趋势等多个方面进行探讨。

一、交换技术的定义和分类交换技术是指在通信系统中，将来自不同用户的信息进行有效的分配和传递的技术手段。

根据交换方式的不同，交换技术可以分为电路交换、报文交换和分组交换三种类型。

电路交换是指在通信过程中，为通信双方建立一条专用的物理连接，数据沿着这条连接进行传输；报文交换则是将整个信息分割成一个个报文，在传输过程中每个报文独立传输；而分组交换则是将信息分割成固定大小的数据包，每个数据包独立传输。

二、交换技术的发展历程随着通信技术的不断发展，交换技术也经历了从传统交换机到数字交换机的演进过程。

传统交换机是基于电路交换的技术，其主要缺点是资源占用率低、扩展性差以及运维成本高等问题。

而数字交换机的出现，则通过数字化处理和存储，提高了通信效率和资源利用率，成为了现代通信网络的基础设施。

三、交换技术的应用场景交换技术广泛应用于各个领域，其中最重要的应用场景之一就是电话交换。

在电话交换中，交换技术通过建立呼叫连接，实现了电话用户之间的通话。

此外，交换技术还应用于数据交换、互联网交换、移动通信等多个领域，为各种通信服务提供了支撑。

四、交换技术的未来发展趋势随着信息技术的不断进步，交换技术也在不断发展和演进。

未来，交换技术将更加注重网络安全和智能化。

网络安全是当前亟待解决的问题，交换技术需要加强对数据传输的加密和防护，以保障用户信息的安全。

另外，随着人工智能和大数据技术的发展，交换技术也将趋向于智能化，通过数据分析和学习，实现网络资源的智能分配和优化。

结论：现代交换技术在信息通信领域扮演着重要的角色，它的发展不仅提高了通信效率，还推动了社会经济的发展。

5.测量TP02、TP03、TP04、TP05的时隙。
图6.1 TP02与TP03相差4时隙，约为16us
图6.2 TP03与TP04相差8时隙，约为32us
图6.3 TP04与TP05相差8时隙，约为32us
6.以上步骤的分析，电话A的1VT点波形应与电话B的2VR点波形同（模拟信号），TP304波形应与TP405波形同（PCM编码信号注意交换后的时隙位置发生变化）；
二、电路工作过程
在用户话机与交换机之间的用户线上，要沿两个方向传递语言信息。但是，为了实现一次通话，还必须沿两个方向传送所需的控制信号。比如，当用户想要通话时，必须首先向程控机提供一个信号，能让交换机识别并使之准备好有关设备，此外，还要把指明呼叫的目的地的信号发往交换机。当用户想要结束通话时，也必须向电信局交换机提供一个信号，以释放通话期间所使用的设备。除了用户要向交换机传送信号之外，还需要传送相反方向的信号，如交换机要向用户传送关于交换机设备状况，以及被叫用户状态的信号。
3、实验步骤和结果
1. 在关电情况下，插上“电话B接口模块”，交换网络接口上插上“时分MT8980”交换模块，保管好其它模块；
2. 打开实验箱电源开关，电源指示灯亮，系统开始工作；
3. 电话A和电话B分别接上电话单机；
4. 液晶选择“时分MT8980” 交换方式，此时U01将控制时序信号和脉冲送往各个电话用户电路（2.048Mbit/s的速率，可容纳32路PCM编码），各路TP3057芯片即运行；
图3.7
6．当电话A摘机后超过20秒无拨号、拨空号或电话B忙（已摘机）等，此时听电话A听筒中传出的声音，即忙音，对照测量TP303点波形（此时情况同TP07），记录并画出波形的示意图；
结
回铃音（TP08）：由U01EPM240可编程器件产生，为1秒通、4秒断的重复周期为5秒的信号，幅度在5V左右。

现代交换技术总结最近发表了一篇名为《现代交换技术总结》的范文，好的范文应该跟大家分享，看完如果觉得有帮助请记得（）。

XX 12356896XXXX班下一代网络的下一个发展目标。

目前一般认为下一代网络，基于IP，支持多种，能够实现业务与传送分离，功能独立，接口开放，具有服务质量(QoS)保证和支持通用移动性的分组网。

下一代网络（Next Generation Network），又称为次世代网络。

主要思想是在一个统一的网络平台上以统一管理的提供多媒体业务，整合现有的市内固定电话、移动电话的基础上（统称FMC），增加多媒体数据服务及其他增值型服务。

其中话音的交换将采用软交换技术，而平台的主要实现方式为IP技术，逐步实现统一通信其中voip将是下一代网络中的一个重点。

为了强调IP技术的重要性，业界的主要公司之一思科公司（Cisco Systems）主张称为IP-NGN在亚历山大·格拉汉姆·贝尔发明了电话机后，电话网，也就是以音声传导为目的的回线交换技术被使用至今。

相对于它，数据通信为主要目的的基于英特网的信息通信，分组交换通信也渐渐被使用。

至2000年为止，第1代以音声为主的网络通信量占有优势。

而现今，因数据通信大量增加的原因，更佳节省费用的并同样可以支持音声传送的分组交换传送通信网络渐渐被使用。

音声通信与数据通信相结合的一元化信息传送的第2代网络被赋予运用。

因特网与电话网相比，简单性与安全性是一个弱点。

于是，集合了ip网络的长处的下一代通信网络NGN出现了。

网路除了以上说的电话网，ip网络以外，也包括播放网。

以NGN为基础的流媒体服务和播放服务也在被标准化，融合了前两者网络的"通信与播放的融合网络"也正 2在被开发中。

xx年，中国传感网标准体系已形成初步框架，向国际标准化组织提交的多项标准提案被采纳。

传感网标准化工作已经取得积极进展。

传感网在国际上又称为"物联网"，这是继计算机、互联网与移动通信网之后的又一次信息产业浪潮。

实验一：数字程控交换系统的组成及数据配置一、实验目的和要求通过对本实验系统的初步使用，对数字程控交换系统的基本构成和工作过程有一个总体而直观的认识。

理解数字程控交换系统的核心——交换网络的工作原理和工作过程，观察从用户摘机到链路拆除整个局内呼叫过程中数字程控交换系统硬件和软件的基本动作。

二、实验原理一个数字程控交换系统通常由交换网络、接口子系统和控制子系统三个部分组成。

其中接口子系统的作用是将来自不同终端（如电话机，计算机等）或其他交换系统的各种传输信号转换成统一的数字程控交换系统内部的工作信号，并按信号的性质分别将信令传送给控制系统，将消息传送给交换网络。

交换网络的任务是实现输入输出线上的信号的传递或接续。

控制系统则负责处理信令，按信令的要求控制交换网络完成接续，通过接口发送必要的信令，协调整个数字程控交换系统的工作以及配合协调整个电信网的运行等等。

各个模块之间的关系如图1-1所示：图1-1 数字程控交换实验系统各模块关系三、仪器设备1．数字程控交换实验系统2．PC机两台3．电话机两台四、操作方法与实验步骤实验步骤：实验者可根据以上的系统配置数据，确定要拨叫的局内分机号码。

然后根据分机号码打电话，具体步骤如下：（1）首先由实验者摘机，此时可以观察到接在用户线两端的发光二极管变亮，表示该话机已从挂机状态转为摘机状态，然后实验者可以听到拨号音，为连续的450Hz的单频声音。

（2）用户开始拨号，此时拨号音停止，用户所拨的号码在数码管上显示出来，如果所拨的号码为系统允许的合法号码，实验者将听到被叫电话发出振铃声，振铃信号为25Hz，通断比为1秒通、4秒断的低频振荡信号，同时系统将向主叫用户送回铃音，回铃音是频率为450Hz，通断比为1秒通、4秒断的单频信号音。

（3）被叫摘机，被叫的振铃声和主叫的回铃音都将停止，同时这两路电话可以开始进行正常通话。

（4）当某一方挂机后，通话完毕，此时系统将拆除这两路的连接，并向未挂机的一方送出忙音。

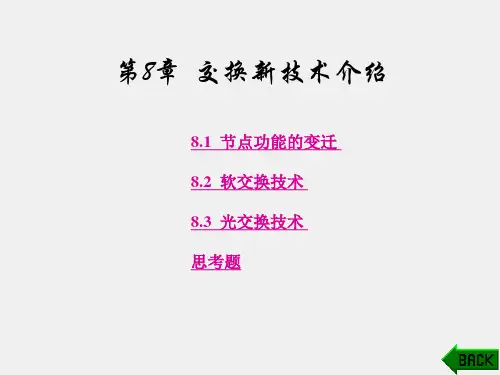

第8章 交换新技术介绍
第8章 交换新技术介绍
8.1 节点功能的变迁 8.2 软交换技术 8.3 光交换技术 思考题
第8章 交换新技术介绍
8.1 节点功能的变迁
8.1.1 业务控制和交换的分离
1980年，传统电信网已建设成为四通八达的高速公路，但 遗憾的是路面上传送的业务匮乏，不能满足人们想灵活、便捷 地获取和发布信息的要求；同时人们也越来越意识到，电信市 场应该从垄断走向开放。由于传统的电信业务生成方式是基于 交换机的，因此业务提供者对交换网络具有强烈的依赖性，要 想改变这种局面，就必须对原来的电信业务的生成及提供方式 进行变革，智能网的出现解决了上述问题。
第8章 交换新技术介绍
随 着 经 济 的 发 展 ，信 息 已 经 成 为 一 种 重 要 资 源。 人们希望电信网能为用户提供更多、更方便的新业务。例如： 被叫集中付费业务和记账卡呼叫业务等等，这类业务不要求用 户和接入点之间具有严格的一一对应关系，允许用户在任何接 入点上接入，费用记在该用户的账号上，而不是记在接入点所 对应的话机账号上。这类业务被称为基于号码的业务。开发这 类新业务单纯依靠交换机本身软件的改动几乎是不可能的。为 了解决上述问题，20世纪80年代后期出现了一种新概念，就是 把交换机的交换接续功能与业务控制功能分开，从而引入了智 能网IN(Intelligent Network)的概念。
第8章 交换新技术介绍
SCE No.7
SMS
SMAP
SDP SCP No.7
IP No.7
业务管理和生成 智能业务控制
SSP
SSP
SSP
业务交换
图8.1 智能网的基本结构
第8章 交换新技术介绍
业务控制点SCP(Service Control Point )是实现智能业务的控 制中心。它提供呼叫处理功能，接收业务交换点SSP送来的查 询信息，查询数据库，验证后进行地址翻译和指派信息传送， 并向SSP发出呼叫指令。一个SCP可以处理单一的IN业务，也可 以处理多种IN业务，这取决于开放的各类IN业务的业务量。

1、实验一：信号音及铃流发生器
（1）整个系统的原理框图如图1所示，
图1系统原理框图
主要完成系统所需要的各种电源，本实验系统中有+5V、-5V、+12V、-12V、-24V、-80V六组电源，由箱内部的开关电源提供。
（2）用户模块电路
主要完成BORSCHT七种功能
（3）交换网络系统
主要完成信号音和话音信号的交换功能
CPU控制处理系统结构方框图
一个完整的电话通信系统，除了交换系统和传输系统外，还应有信号系统。
下面是本实验系统的传送信号流程，见图所示。
实验系统传送信号流程图
（7）拨号音及产生电路电路原理图。
图5 450Hz拨号音电路原理图
（8）回铃音及控制电路
回铃音信号由CPU中央处理单元控制送出，通知主叫用户正在对被叫用户振铃，回铃音信号所用频率也同拨号音频率，断续周期为1秒通，4秒断，与振铃一致。本实验系统的回铃音由NE556和CD4053一起产生的。
图2实验系统原理、结构图
（4）信号音及DTMF电路
主要完成各种信号音的产生与发送以及DTMF编码的产生
（5）CPU中央处理器控制电路
主要完成对系统电路的各种控制、信号检测、号码识别、键盘输入信息、输出显示信号等各种功能。
（6）程控交换系统网络分成话路部分和控制部分两大类，在这次实验中，我们主要介绍控制部分，框图如图3所示。
（2）、按实验箱键盘上的“4”运行程序，用实验导线连接AX3和RX4、RX3和AX4，双方提机，进行通话;
（3）按实验箱键盘上的“5”，运行该实验的程序,在用户3提机的时候可以听到拨号音，用户4提机时可以听到回铃音；
（4）用万用表测量MT8816的行(X0~X15)、列(Y0~Y7)控制线的电平.

20
现代交换技术
分组交换
分组交换（Packet Switching）是数据通 信的一种交换方式。它利用存储—转发的方式 进行交换。基于异步时分复接。 分组交换也包括三个主要工作：接收分组； 存储分组；转发分组 分组交换工作方式 数据报方式（无连接） 虚电路方式（面向连接：虚连接）
21
现代交换技术
14
现代交换技术
软件
呼叫处理程序：用于处理用户的呼叫，完成接续
过程中的各项功能要求。 执行管理程序： 执行管理程序：用于安排，调度各程序的执行时 间。 障碍处理及诊断程序： 障碍处理及诊断程序：用于查找及处理硬件发生 的故障。 运转管理程序： 运转管理程序：用于日常的维护管理工作。
15
现代交换技术
模 拟 交 换 机
交换机的控制功能由硬件和软件共同完成
PAM PCM ∆M 交换 机
18
现代交换技术
按控制系统分 集中控制 分布控制 按功能分布 按等级分布 按空间分布
19
现代交换技术
二、按交换方式分类
电路交换
基于同步时分复接，其要点是面向连接。 (电路交换每次呼叫包括三个主要阶段：建立连接；保持 连接；拆线)
现代交换技术23电路交换分组交换面向连接atm交换分组交换无连接复用方式同步复用统计复用统计复用统计复用统计复用带宽分配固定带宽动态带宽动态带宽动态带宽动态带宽最小较大不定连接方式面向连接面向连接面向连接面向连接无连接差错控制信息单元长度固定可变可变固定可变最佳应用话音批量数据lan互连多媒体短数据交换技术特点的比较
3
现代交பைடு நூலகம்技术
图1.9 电路交换呼叫接续过程
4
现代交换技术
1.2.3

《现代交换技术》课改的探索研究Exploratory Study for Education Reform in Teaching of Modern Switching Technology蒋仲仁JiangZhongren浙江海洋学院东海科学技术学院，浙江舟山，316000摘要：现代交换技术所具有综合性强和更新快的特点，增加了教师的授课难度。

为提高教学的质量和学生的学习效果，结合实际教学经验，从设计教学内容，采用多种教学方式，进行灵活考核和增加实验实践环节四个角度出发，对课程的教学改革进行了探索性研究，并给出了相关意见。

Abstract：Modern switching technology has comprehensive and vertiginous characteristics. These properties increase the difficulty of introductionwhen the teacher teaches knowledge. To improve the quality of teaching and learning，the exploratory study is deployed with the practical teachingexperience from the following four points，to design teaching contents，to use various teaching methods，to be flexible for exam，and to add experiment andpractice. Then，the relevant views are given.关键词：现代交换技术；教学改革；教学质量Key words：modern switching technology；education reform；quality of teaching1.引言对电信行业而言，交换是一个非常重要的概念。

1交换的定义:交换就是在公共网络的各终端用户之间按所需目的地来互相传递话音、数据、图像、视频的消息2交换方式:电路交换方式第一层:物理层/公共交换电话网PSTN网络和移动网包括GSM网和CDMA网、分组交换第二层:数据链路层/分组交换网、帧中继第二层: 数据链路层/局域网、ATM第二层: 数据链路层/综合业务数据网B-ISDN网、IP交换技术第三层网络层/实施TCP/IP协议的web技术的内联网、软交换第三层网络层/NGN下一代网络、光交换技术第一层:物理层/高速全光网电路交换方式优点在通信过程中可以保证为用户提供足够的带宽并且实时性强时延小交换设备成本低。

缺点网络的带宽利用率不高一旦电路被建立不管通信双方是否处于通话状态分配的电路都一直被占用。

分组交换1优点能够实现不用类型的数据终端设备之间的通信具有分组多路通信功能数据传输质量高、可靠性高。

比电路交换的电路利用率高比报文交换的传输时延较小但比电路交换时延大交互性好。

2工作方式:虚电路方式交换虚电路SVC、永久虚电路PVC、数据包方式虚电路特点面向连接的工作方式、分组按序传送、分组头简单、对故障敏感。

数据包特点无连接的工作方式、存在分组失序现象、分组头复杂、对网络故障的适应能力较强。

二者区别○1如果只传送少量的分组采用数据报方式传输效率高如果传输大量的数据分组采用虚电路方式传输效率高。

○2对于数据报方式在网络终点必须对分组重新排序对于虚电路方式在网络终点不需要对分组重新排序。

○3数据报方式单个数据分组传输时延大虚电路方式单个数据分组传输时延小。

○4数据报方式对网络的适应能力强3复用方式统计时分复用STDM 4分组的形成与格式图5通信协议: X.25交换网内部用专用电路连接到公用数据网上的分组式数据终端设备DTE与数据电路终接设备DCE之间的接口X.32利用电话线接入分组网按分组方式操作经公用电话交换网、综合业务数字网或公用电路交换网接入PSPDN的终端的DTE和DCE之间的接口协议X.75两个交换网之间帧中继快速分组交换1条件保证数字传输系统的优良的性能计算机终端系统的差错恢复能力。
