基于无线通信网络的无人值守变电站远程监控方法郑 磊 王 楠 陈 俊 廖 海 陈 茜（贵州电网有限责任公司遵义供电局）摘 要：在传统变电站远程监控过程中，监控数据需要通过长距离的有线网络或专用通信线路传输，这可能导致数据传输延迟和不稳定性，进而影响变电站监控的监控性能。
对此，本文提出了一种基于无线通信网络的无人值守变电站远程监控方法。
首先，采用区域覆盖类型的无线通信网络，通过建立多个通信节点覆盖整个待监控区域，实现变电站监控数据的收集。
然后，对收集到的监控数据进行格式转换与异常分类，实现对变电站运行状态的实时监控和异常检测。
实验结果表明，所提方法的远程监控数据传输完整度始终高于90%，监控的准确性始终被控制在92%~ 97%范围内。
表示所提方法具有较高的监控性能，能够有效促进变电站的智能化管理和运维效率的提升。
关键词：无线通信网络；无人值守变电站；卷积神经网络；远程监控0 引言电力供应是现代社会运行的基础，对电力供应的可靠性和连续性要求越来越高。
随着自动化技术的不断进步和应用，传统的人工操作和监控方式逐渐不能满足对变电站稳定运行和安全性要求的需求。
无人值守变电站远程监控方法的研究可以实现对变电站设备的远程控制和监测，从而减少人力投入、提高操作的安全性和效率［1］。
因此，寻求一种能够实现远程监控和管理的方法成为了必要。
通过远程监控，运维人员可以随时随地对变电站设备进行实时监测和管理，减少了对现场巡视的依赖，提高了运维工作的效率。
可以及时发现和处理设备故障、异常情况，提前采取相应的维护措施，避免或减少停电和损失。
为此，诸多学者对该方法进行了研究，如：位刚利用PLC和无线网络对变电站远程监控系统进行设计［2］。
王志磊等人通过泛在电力物联网研究变电站消防远程集中监控系统［3］。
但是上述方法在进远程监控时，监控数据需要通过长距离的有线网络或专用通信线路传输，这可能导致数据传输延迟和不稳定性，进而影响变电站监控的监控性能。
《如何布置无人值守变电站》电力行业无人值守机房无线监控系统主要是对机房设备（如供配电系统、ups电源、空调、消防系统、保安门禁系统等）的运行状态、设备运行的环境动力状态（环境温湿度、烟雾报警、水浸报警）等进行实时监控并记录历史数据，实现对电力机房远程遥控管理功能，使电力行业机房监控达到无人或少人值守，为机房的高效管理和安全运营提供有力的保证。
为了使设备之间联动正常有效，必须针对不同的环境进行不同的网络传输方式，在这里介绍电厂各系统的组成，以及网络传输布局方式。
传输网络系统布局1、主干传输网络目前，变电站视频数据传输到监控调度中心主要有以下几种传输方式：（1）以太网传输方式各变电站到监控中心的信道直接为以太网接口，光纤或微波无线网络传输设备直接提供以太网接口，各变电站的图像数据信号经过各级交换机、路由器上传至监控中心。
微波无线网络传输设备一般采用高带宽远距离的11n系列室外无线网桥（wb5800mn1、wb5800mn2），采取点对点的组网方式，确保整体链路通畅。
（2）2m-以太网传输方式各变电站到监控中心的信道为2m专线，通讯设备仅提供2m接口，变电站的图像数据信号需要通过2m以太网桥转化为2m接口，上传到监控中心相应的2m以太网桥转化为网络信号，进入监控中心的网络。
实际上相当于用2m以太网桥通过2m专线组网。
2、变电站内传输网络在变电站室外场区，可以根据实际需求，采用2.4g或者5.8g室外无线网桥，采取点对点或者点对多点的组网方式，将需要监控的主变压器、大门等重要地方无线连接。
3、前端视频采集回传在每个监控点，根据距离的远近，可以采用2.4g或者5.8g内置天线一体化室外无线网桥或者外接型室外无线网桥与变电站监控中心连接。
前端视频采集系统前端视频采集系统。
模拟摄像机、视频服务器或者网络摄像机、云台、探测报警器、警告喇叭、供电系统等组成。
调度监控中心系统在电业局调度监控中心，主要由中心监控管理服务器、电视墙服务器、监控客户终端等组成。
无人值守变电所调度运行中的安全控制点随着科技的不断发展，无人值守变电所被越来越广泛地应用于电力行业。
相比传统的变电所，无人值守变电所具有自动化、智能化的特点，能够提高供电可靠性和运行效率。
然而，由于无人值守变电所的特殊性，安全问题也不可忽视。
因此，在无人值守变电所的调度运行中，需要设置多个安全控制点来确保运行的安全性。
以下是无人值守变电所调度运行中的一些常见安全控制点。
1、入侵报警系统入侵报警系统是无人值守变电所的一道外防线，通过高清摄像头、红外探测器等设备，实时监测变电所的周界。
一旦发现有人擅自进入变电所范围，入侵报警系统将发出声光报警，同时将相关信息发送给现场工作人员和调度中心，从而及时采取相应的应对措施。
2、火灾报警系统火灾是无人值守变电所的一大安全威胁。
因此，在变电所内需要设置火灾报警系统，通过温度传感器、烟雾探测器等设备，实时监测变电所内部的温度和烟雾情况。
一旦发现有火灾迹象，火灾报警系统将自动报警，并将相关信息发送给现场工作人员和调度中心，以便及时组织灭火和疏散人员。
3、视频监控系统视频监控系统是无人值守变电所的一道重要安全控制点。
通过将摄像头安装在变电所的关键部位，实时监控变电所内部的运行情况。
视频监控系统可以帮助现场工作人员和调度中心迅速发现和处理各种安全事件和故障，确保无人值守变电所的安全运行。
4、远程监测与控制系统远程监测与控制系统是无人值守变电所的核心控制系统。
通过该系统，调度中心可以实时地监测变电所的运行状态、设备运行参数和安全指标。
一旦发现异常情况，调度中心可以远程控制变电所的设备进行调整和处理。
远程监测与控制系统可以帮助调度中心及时发现和解决各种安全问题，确保无人值守变电所的稳定运行。
5、防雷系统雷击是无人值守变电所的一大安全隐患。
因此，在变电所内需要设置防雷设备，如避雷针、接地装置等，以保护变电设备免受雷击的影响。
防雷系统在变电所的调度运行中扮演着至关重要的角色，可以减少雷击事件对变电所的影响，提高变电所的供电可靠性和安全性。

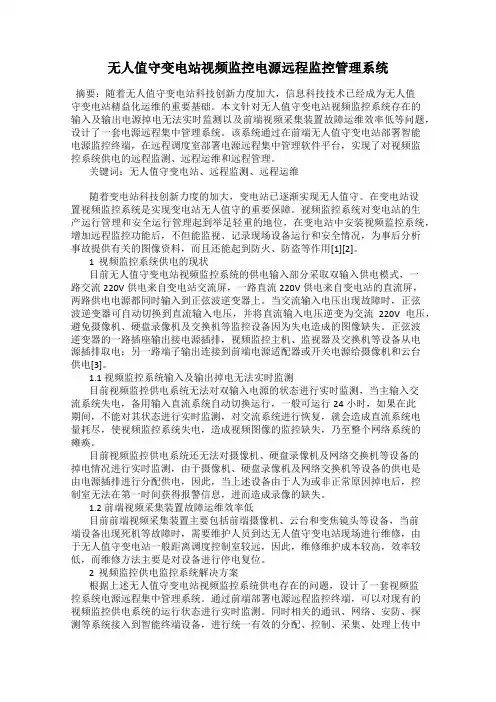

无人值守变电站视频监控电源远程监控管理系统摘要：随着无人值守变电站科技创新力度加大，信息科技技术已经成为无人值守变电站精益化运维的重要基础。
本文针对无人值守变电站视频监控系统存在的输入及输出电源掉电无法实时监测以及前端视频采集装置故障运维效率低等问题，设计了一套电源远程集中管理系统。
该系统通过在前端无人值守变电站部署智能电源监控终端，在远程调度室部署电源远程集中管理软件平台，实现了对视频监控系统供电的远程监测、远程运维和远程管理。
关键词：无人值守变电站、远程监测、远程运维随着变电站科技创新力度的加大，变电站已逐渐实现无人值守。
在变电站设置视频监控系统是实现变电站无人值守的重要保障。
视频监控系统对变电站的生产运行管理和安全运行管理起到举足轻重的地位，在变电站中安装视频监控系统，增加远程监控功能后，不但能监视、记录现场设备运行和安全情况，为事后分析事故提供有关的图像资料，而且还能起到防火、防盗等作用[1][2]。
1 视频监控系统供电的现状目前无人值守变电站视频监控系统的供电输入部分采取双输入供电模式，一路交流220V供电来自变电站交流屏，一路直流220V供电来自变电站的直流屏，两路供电电源都同时输入到正弦波逆变器上。
当交流输入电压出现故障时，正弦波逆变器可自动切换到直流输入电压，并将直流输入电压逆变为交流220V电压，避免摄像机、硬盘录像机及交换机等监控设备因为失电造成的图像缺失。
正弦波逆变器的一路插座输出接电源插排，视频监控主机、监视器及交换机等设备从电源插排取电；另一路端子输出连接到前端电源适配器或开关电源给摄像机和云台供电[3]。
1.1 视频监控系统输入及输出掉电无法实时监测目前视频监控供电系统无法对双输入电源的状态进行实时监测，当主输入交流系统失电，备用输入直流系统自动切换运行，一般可运行24小时，如果在此期间，不能对其状态进行实时监测，对交流系统进行恢复，就会造成直流系统电量耗尽，使视频监控系统失电，造成视频图像的监控缺失，乃至整个网络系统的瘫痪。
