如何使用计算机视觉技术进行视觉SLAM定位与建图视觉SLAM(Simultaneous Localization and Mapping)是一种利用计算机视觉技术进行定位与建图的方法。
通过使用摄像头或其他视觉传感器,结合计算机视觉算法,在不依赖于外部定位系统的情况下,实时地估计相机的运动轨迹,并生成环境地图。
视觉SLAM技术在许多领域中得到了广泛应用,如无人机导航、自动驾驶、增强现实等。
本文将介绍如何使用计算机视觉技术进行视觉SLAM定位与建图的基本原理和常用方法。
一、视觉SLAM的基本原理视觉SLAM主要通过两个步骤实现定位与建图:特征提取和运动估计。
具体流程如下:1. 特征提取:从图像序列中提取关键特征点,以获取稳定可靠的图像特征。
常用的特征提取算法有SIFT(尺度不变特征变换)、SURF(速度快的特征变换)和ORB(Oriented FAST and Rotated BRIEF)。
这些算法能够提取出在不同视角下具有唯一性的图像特征点。
提取到的特征点将被用于后续的运动估计。
2. 运动估计:通过特征点的运动轨迹,计算相机在连续帧之间的相对运动。
一种常用的方法是基于稀疏特征点的追踪,例如,通过匹配先前帧中的特征点与当前帧中的特征点,用最小二乘或RANSAC等方法计算相机姿态的变化。
运动估计的结果将被用于定位和建图的更新。
3. 定位更新:通过将估计的相机姿态与先前的定位结果进行融合,得到更准确的相机位置和姿态。
通常,通过运用滤波器,如扩展卡尔曼滤波器(EKF)或无迹卡尔曼滤波器(UKF),结合运动估计和传感器数据来实现定位的更新。
4. 地图更新:使用定位结果和特征点信息,建立和维护环境地图。
地图通常以稀疏或稠密的形式表示。
在建图过程中,常用的算法有图优化(Graph-SLAM)和基于光束法的建图方法。
二、常用的视觉SLAM算法视觉SLAM的研究领域非常广泛,有很多不同的算法和技术可供选择。
以下是几种常用的视觉SLAM算法:1. ORB-SLAM:ORB-SLAM是一种基于特征点的SLAM系统,它使用ORB特征描述子进行特征提取和匹配,利用优化算法来估计相机的运动轨迹和地图。

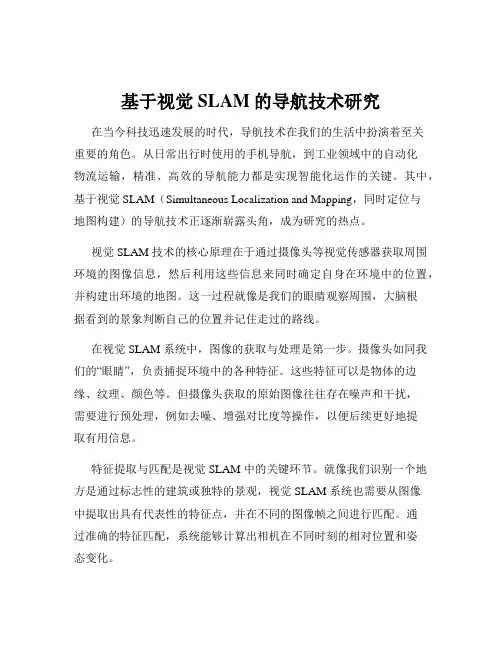

基于视觉SLAM的导航技术研究在当今科技迅速发展的时代,导航技术在我们的生活中扮演着至关重要的角色。
从日常出行时使用的手机导航,到工业领域中的自动化物流运输,精准、高效的导航能力都是实现智能化运作的关键。
其中,基于视觉 SLAM(Simultaneous Localization and Mapping,同时定位与地图构建)的导航技术正逐渐崭露头角,成为研究的热点。
视觉 SLAM 技术的核心原理在于通过摄像头等视觉传感器获取周围环境的图像信息,然后利用这些信息来同时确定自身在环境中的位置,并构建出环境的地图。
这一过程就像是我们的眼睛观察周围,大脑根据看到的景象判断自己的位置并记住走过的路线。
在视觉 SLAM 系统中,图像的获取与处理是第一步。
摄像头如同我们的“眼睛”,负责捕捉环境中的各种特征。
这些特征可以是物体的边缘、纹理、颜色等。
但摄像头获取的原始图像往往存在噪声和干扰,需要进行预处理,例如去噪、增强对比度等操作,以便后续更好地提取有用信息。
特征提取与匹配是视觉 SLAM 中的关键环节。
就像我们识别一个地方是通过标志性的建筑或独特的景观,视觉 SLAM 系统也需要从图像中提取出具有代表性的特征点,并在不同的图像帧之间进行匹配。
通过准确的特征匹配,系统能够计算出相机在不同时刻的相对位置和姿态变化。
接下来是位姿估计。
这一步就像是根据我们所看到的景象来推测自己走了多远、转了多少角度。
通过对特征点的分析和计算,结合相机的参数,系统能够估计出相机在三维空间中的位置和方向。
在构建地图的过程中,系统会将相机获取的位置信息和环境特征整合起来,逐步构建出一个关于环境的三维地图。
这个地图可以是基于点云的,也可以是基于网格的,或者是其他形式。
地图的精度和完整性直接影响着导航的准确性。
视觉 SLAM 技术在众多领域都有着广泛的应用。
在无人驾驶领域,它能够帮助车辆实时感知周围环境,规划行驶路径,避免碰撞。
在机器人领域,使得机器人能够在未知环境中自主探索和执行任务。
基于单目视觉的SLAM算法研究与实现单目视觉SLAM算法是目前比较受关注的一种技术,它广泛应用于自动驾驶、机器人导航、虚拟现实等领域。
本文将从算法原理、实现过程、应用案例等方面,深入探究基于单目视觉的SLAM算法。
一、算法原理SLAM(同时定位与地图构建)是利用传感器获得机器人运动轨迹的同时,构建机器人所在环境的地图的一种技术。
单目视觉SLAM算法是利用单个摄像头获得机器人运动轨迹和环境地图的技术手段。
其原理基于视觉几何,包括特征提取、特征匹配、相机姿态估计、地图构建等步骤。
在特征提取方面,通常采用SURF、SIFT、ORB等算法。
在特征匹配方面,通常采用基于关键点匹配的方法,例如基于FLANN(快速最近邻搜索库)的近似最近邻匹配。
相机姿态估计方面,通常采用基于PnP(透视n点算法)的方法。
地图构建方面,通常采用基于稀疏的点云地图和基于积分的稠密地图两种方法。
二、实现过程单目视觉SLAM算法的实现通常分为前端和后端两部分。
前端负责特征提取、特征匹配和相机姿态估计等任务;后端负责地图构建、位姿优化和闭环检测等任务。
前端算法的作用是估计每帧图像的相机位姿,同时提取关键特征点,以用于后续的地图构建和位姿优化。
在实现上,往往采用滑动窗口(SLAM-SW)的方式进行相机位姿的估计,并使用基于光流估计的特征点运动模型,降低误差。
后端算法的作用是通过最小化误差来优化相机位姿,并生成高精度地图,通常采用基于非线性优化的方式。
由于SLAM问题是一个非线性优化问题,因此通常采用基于因子图(Factor Graph)的方法进行求解。
在实现上,常用的优化框架有g2o、ceres-solver等。
三、应用案例单目视觉SLAM算法已经广泛应用于机器人导航、自动驾驶、虚拟现实等领域。
下面介绍一些应用案例。
机器人导航方面,单目视觉SLAM算法可以用于室内机器人的自主导航。
例如,一项研究利用一个具有单目相机和惯性测量单元(IMU)的移动机器人,通过双目VIO(视觉惯性里程计)的方式实现自我定位和地图构建。

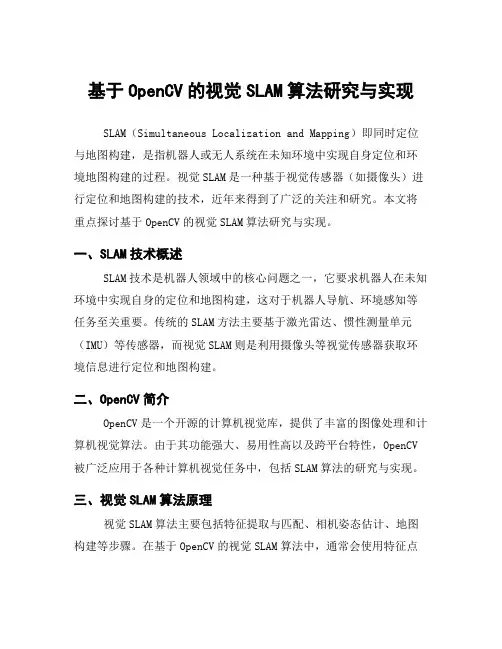

基于OpenCV的视觉SLAM算法研究与实现SLAM(Simultaneous Localization and Mapping)即同时定位与地图构建,是指机器人或无人系统在未知环境中实现自身定位和环境地图构建的过程。
视觉SLAM是一种基于视觉传感器(如摄像头)进行定位和地图构建的技术,近年来得到了广泛的关注和研究。
本文将重点探讨基于OpenCV的视觉SLAM算法研究与实现。
一、SLAM技术概述SLAM技术是机器人领域中的核心问题之一,它要求机器人在未知环境中实现自身的定位和地图构建,这对于机器人导航、环境感知等任务至关重要。
传统的SLAM方法主要基于激光雷达、惯性测量单元(IMU)等传感器,而视觉SLAM则是利用摄像头等视觉传感器获取环境信息进行定位和地图构建。
二、OpenCV简介OpenCV是一个开源的计算机视觉库,提供了丰富的图像处理和计算机视觉算法。
由于其功能强大、易用性高以及跨平台特性,OpenCV 被广泛应用于各种计算机视觉任务中,包括SLAM算法的研究与实现。
三、视觉SLAM算法原理视觉SLAM算法主要包括特征提取与匹配、相机姿态估计、地图构建等步骤。
在基于OpenCV的视觉SLAM算法中,通常会使用特征点(如SIFT、SURF、ORB等)进行特征提取,并通过特征匹配来估计相邻帧之间的相机运动,进而实现定位和地图构建。
四、基于OpenCV的视觉SLAM算法实现1. 数据预处理在实现视觉SLAM算法之前,首先需要准备好相机采集的图像数据,并对图像进行去畸变、降噪等预处理操作,以提高后续特征提取和匹配的准确性。
2. 特征提取与匹配利用OpenCV提供的特征提取算法(如ORB特征)从图像中提取关键点,并计算它们的描述子。
然后通过特征匹配算法(如基于暴力匹配或FLANN匹配)找到相邻帧之间的对应关系。
3. 相机姿态估计通过对特征点进行三角化,结合PnP(Perspective-n-Point)等方法估计相机的姿态变换,即相机在不同帧之间的运动信息。
单目视觉SLAM技术研究随着科技的发展,无人驾驶、智能机器人等领域日益受到人们的关注,这些应用离不开定位和建图技术。
而在此之中,SLAM技术是最基础的技术之一,主要用于实时定位和建图。
SLAM(Simultaneous Localization and Mapping),即同时定位和建图,是一个综合类的问题,它是通过机器人的传感器获取周边环境的信息,建立地图且能够实时自主定位机器人的一种技术。
而单目视觉SLAM技术则是根据相机采集的单目图像,通过算法得到相邻两帧图像间的相对位姿关系并计算地图,从而实现机器人的实时定位和建图。
单目视觉SLAM技术常用的方法有很多种,各有特点。
下面笔者就来一一介绍。
一、基于特征点的SLAM基于特征点的SLAM是一种基于图像特征点的SLAM算法,它的核心思想是通过检测和匹配相邻两帧图像之间的特征点,来求得相邻两帧之间的相对位姿关系,从而实现机器人的实时定位和建图。
该算法主要包括以下几个步骤:1. 特征点提取:采用特定的特征提取器,从图像中提取出一些具有代表性的关键点。
2. 特征点匹配:根据特征点的描述子,对相邻两帧图像之间的特征点进行匹配,以求得相邻两帧之间的运动信息。
3. 位姿估计:根据匹配成功的特征点,使用非线性优化算法求解相邻两帧之间的位姿变换。
4. 地图更新:将已经求得的相邻两帧之间的位姿变换作用到地图中,从而实现地图的实时更新。
基于特征点的SLAM算法具有鲁棒性强、定位精度高等优点,在工程应用中被广泛采用。
不过它也存在一些不足之处,例如当环境较为单一时,特征点提取效果可能会较差,从而导致算法的性能下降。
二、基于直接法的SLAM基于直接法的SLAM是一种不需要特征点提取匹配的SLAM算法,它直接使用图像灰度信息进行像素级别的匹配,以求解相邻两帧之间的位姿关系。
虽然基于直接法的SLAM算法比基于特征点的算法开销更大,但它也具有一些优点,比如能够处理光照变化、纹理差异等复杂场景,并且可以快速地处理高分辨率图像。

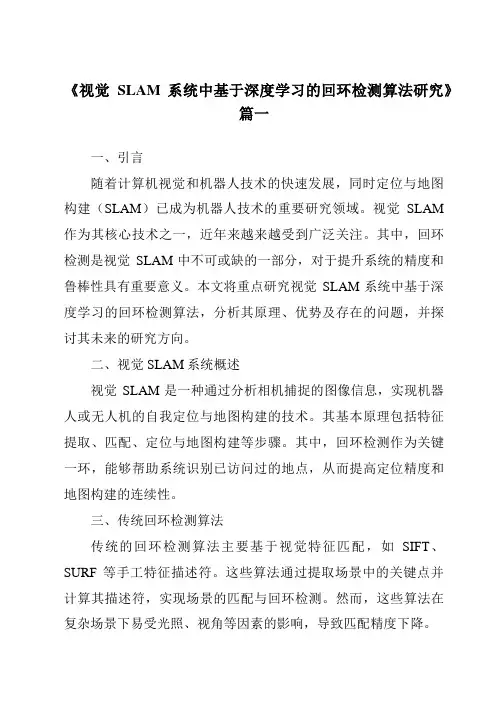

《视觉SLAM系统中基于深度学习的回环检测算法研究》篇一一、引言随着计算机视觉和机器人技术的快速发展,同时定位与地图构建(SLAM)已成为机器人技术的重要研究领域。
视觉SLAM 作为其核心技术之一,近年来越来越受到广泛关注。
其中,回环检测是视觉SLAM中不可或缺的一部分,对于提升系统的精度和鲁棒性具有重要意义。
本文将重点研究视觉SLAM系统中基于深度学习的回环检测算法,分析其原理、优势及存在的问题,并探讨其未来的研究方向。
二、视觉SLAM系统概述视觉SLAM是一种通过分析相机捕捉的图像信息,实现机器人或无人机的自我定位与地图构建的技术。
其基本原理包括特征提取、匹配、定位与地图构建等步骤。
其中,回环检测作为关键一环,能够帮助系统识别已访问过的地点,从而提高定位精度和地图构建的连续性。
三、传统回环检测算法传统的回环检测算法主要基于视觉特征匹配,如SIFT、SURF等手工特征描述符。
这些算法通过提取场景中的关键点并计算其描述符,实现场景的匹配与回环检测。
然而,这些算法在复杂场景下易受光照、视角等因素的影响,导致匹配精度下降。
四、基于深度学习的回环检测算法为了克服传统算法的局限性,研究者开始将深度学习技术引入视觉SLAM的回环检测中。
基于深度学习的回环检测算法通过训练深度神经网络来提取场景中的深度特征,实现更准确的场景匹配。
其基本原理包括特征提取、特征匹配和回环判断等步骤。
1. 特征提取:利用深度神经网络从场景图像中提取深度特征。
这些特征对光照、视角等变化具有较好的鲁棒性,有助于提高匹配精度。
2. 特征匹配:将提取的深度特征进行匹配,实现场景间的对应关系。
3. 回环判断:根据匹配结果判断是否发生回环,进而进行定位与地图构建。
五、深度学习在回环检测中的优势与挑战深度学习在回环检测中的优势主要体现在以下几个方面:1. 提取更丰富的场景信息:深度神经网络能够自动学习场景中的深层特征,提高匹配精度。
2. 对光照、视角等变化的鲁棒性:深度特征对光照、视角等变化具有较好的不变性,有助于提高回环检测的准确性。

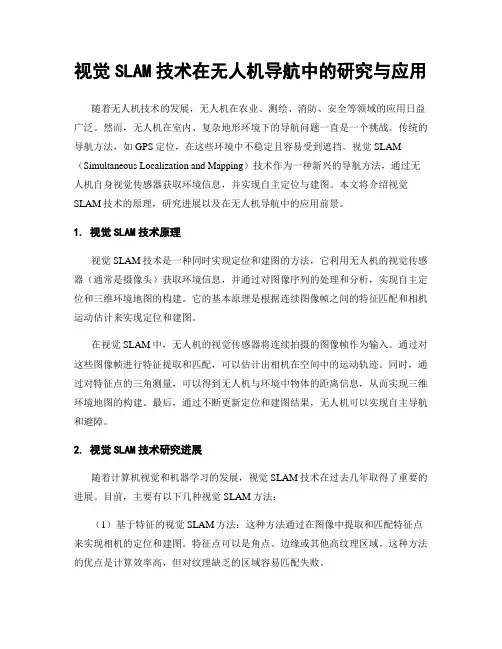

视觉SLAM技术的研究与应用引言:随着计算机视觉和机器人技术的发展,SLAM(Simultaneous Localization and Mapping,即同时定位与地图构建)技术成为了近年来研究的热点之一。
在SLAM技术中,视觉SLAM技术作为一种重要的手段,已经在无人车、无人机、增强现实等领域得到了广泛的应用。
本文将就视觉SLAM技术的研究进展、技术原理及其在实际应用中的表现进行详细的探讨。
一、视觉SLAM技术的研究进展1.1视觉SLAM技术的起源视觉SLAM技术是基于摄像头和图像信息进行定位和地图构建的一种技术。
这种技术最早可以追溯到上个世纪末,当时的研究主要集中在三维重建和摄像头定位上。
随着计算机技术和图像处理技术的发展,SLAM技术也在不断地进行演进和发展。
1.2视觉SLAM技术的发展历程随着计算机视觉和深度学习的发展,视觉SLAM技术也取得了长足的进步。
传统的视觉SLAM算法主要是基于特征点匹配和结构光技术。
而现代的视觉SLAM算法则采用了深度学习和神经网络技术,能够更加准确和高效地完成定位和地图构建的任务。
1.3视觉SLAM技术的研究热点当前视觉SLAM技术的研究热点主要集中在以下几个方面:稀疏与稠密地图构建技术、实时性与鲁棒性的提升、多传感器融合、大规模场景下的定位与地图构建、SLAM在自动驾驶和增强现实中的应用等。
二、视觉SLAM技术的原理与方法2.1视觉SLAM的基本原理视觉SLAM技术的基本原理是通过摄像头采集图像信息,并通过图像处理和计算机视觉算法实现实时的定位与地图构建。
具体来说,就是通过分析相邻图像的特征点,并计算出相机的运动轨迹和周围环境的三维结构。
2.2视觉SLAM的核心技术在视觉SLAM技术中,最核心的技术包括特征提取与匹配、相机位姿估计、地图构建及优化等。
其中,特征提取与匹配是最基础的技术,它能够提取出图像中的关键特征点,并将它们进行匹配,以便计算相机的位姿。

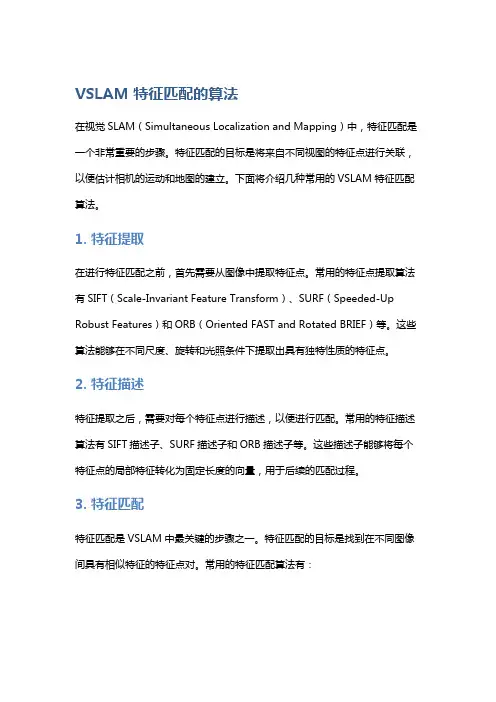

VSLAM特征匹配的算法在视觉SLAM(Simultaneous Localization and Mapping)中,特征匹配是一个非常重要的步骤。
特征匹配的目标是将来自不同视图的特征点进行关联,以便估计相机的运动和地图的建立。
下面将介绍几种常用的VSLAM特征匹配算法。
1. 特征提取在进行特征匹配之前,首先需要从图像中提取特征点。
常用的特征点提取算法有SIFT(Scale-Invariant Feature Transform)、SURF(Speeded-Up Robust Features)和ORB(Oriented FAST and Rotated BRIEF)等。
这些算法能够在不同尺度、旋转和光照条件下提取出具有独特性质的特征点。
2. 特征描述特征提取之后,需要对每个特征点进行描述,以便进行匹配。
常用的特征描述算法有SIFT描述子、SURF描述子和ORB描述子等。
这些描述子能够将每个特征点的局部特征转化为固定长度的向量,用于后续的匹配过程。
3. 特征匹配特征匹配是VSLAM中最关键的步骤之一。
特征匹配的目标是找到在不同图像间具有相似特征的特征点对。
常用的特征匹配算法有:3.1 基于距离的匹配基于距离的匹配方法通过计算特征描述子之间的距离来判断特征点之间的相似度。
常用的距离度量包括欧氏距离、汉明距离和余弦相似度等。
通过设定一个阈值,将距离小于该阈值的特征点对判定为匹配点。
然而,这种方法容易受到噪声和遮挡的影响,对于光照变化较大的情况也不稳定。
3.2 基于几何关系的匹配基于几何关系的匹配方法利用特征点之间的几何关系进行匹配。
例如,可以通过计算两个特征点之间的欧氏距离和角度差异来判断它们是否匹配。
这种方法能够提高匹配的准确性,但对于复杂背景和变形较大的物体匹配效果较差。
3.3 基于机器学习的匹配近年来,基于机器学习的匹配方法在VSLAM中得到了广泛应用。
这些方法利用机器学习算法,通过训练一个分类器来判断特征点对是否匹配。
视觉SLAM⼗四讲——特征提取和匹配主要内容1. 常⽤的特征提取的⽅法:SIFT SURF ORB 其中,SIFT(尺度不变特征变换,Scale-Invariant Feature Transform)最为经典,充分考虑了相机的运动,光照变化,以及尺度和旋转变化,但需要较⼤的计算量, 在普通pc cpu上⽆法实时计算SIFT特征进⾏定位与建图 考虑适当减低精度和健壮性,减⼩计算量,如下两种: FAST关键点:没有描述⼦ ORB (Oriented FAST and Rotated BRIEF): 改进了FAST检测⼦不具有⽅向性的问题,并采⽤速度极快的⼆进制描述⼦BRIEF。
