施工测量技术方案
施工测量技术方案摘要：施工测量是建筑工程施工过程中非常重要的环节，能够确保工程的精确度、质量和安全性。
本文将详细介绍施工测量技术方案，包括测量设备的选择与使用、测量方法与流程、测量数据处理与分析等内容。
通过科学合理地应用施工测量技术，可以有效提高施工质量，降低施工风险。
1. 引言施工测量技术在建筑工程中具有重要意义。
准确的施工测量可以保证工程结构的精确度和可靠性，避免因施工偏差而导致的问题。
本文旨在提供一份详细的施工测量技术方案，以指导施工人员在施工过程中的测量工作。
2. 测量设备的选择与使用2.1 全站仪的选择与使用全站仪是一种常用的测量仪器，可以同时测量水平角、垂直角和斜距。
在选择全站仪时，需考虑其精度、功能和稳定性等因素。
在使用全站仪进行施工测量时，应注意合理设置基准点、测量点和测量范围，并进行正确的观测和记录。
2.2 激光测距仪的选择与使用激光测距仪是一种高精度的测量仪器，可用于快速测量较远距离。
在选择激光测距仪时，应考虑其测距范围、测距精度和使用环境等因素。
在使用激光测距仪进行施工测量时，应注意瞄准目标、避免遮挡和测量误差的修正。
3. 测量方法与流程3.1 前期准备工作施工测量前需要进行合理的准备工作。
包括建立基准点、确定测量范围、消除环境干扰和准备测量表格等。
3.2 建立基准点建立基准点是施工测量的前提，可以使用经纬仪、全站仪或GPS等工具。
基准点应选择在稳定的地面，并注意避开可能引起测量误差的因素。
3.3 测量控制点测量控制点用于确定测量范围和测量目标的参考点，可以使用金属钉、人工界线或自然界线等。
测量控制点的设置应满足精度要求，并考虑工程标高、线路布设和施工布点等因素。
3.4 测量目标点根据施工需要，设置测量目标点进行施工测量。
测量目标点应清晰、明确，并参考测量控制点进行定位。
4. 测量数据处理与分析4.1 数据收集与整理在完成施工测量后，将测量得到的原始数据进行整理和归档。
数据整理包括数据的分类、编号和建立数据表，以便后续的数据处理和分析。

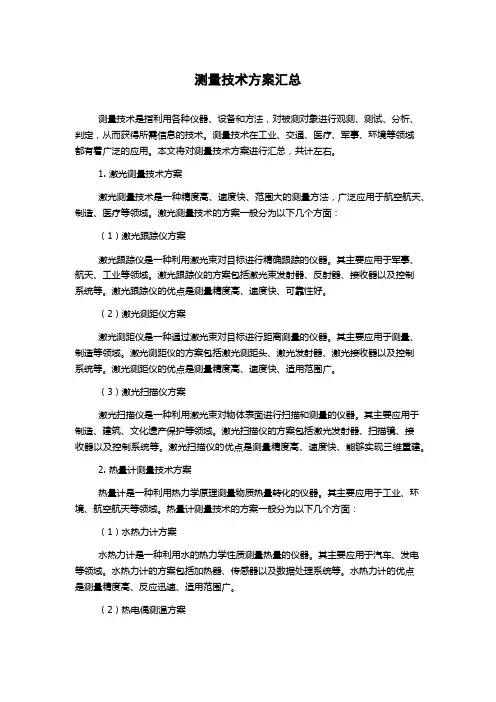

测量技术方案汇总
测量技术方案汇总测量技术是指利用各种仪器、设备和方法，对被测对象进行观测、测试、分析、判定，从而获得所需信息的技术。
测量技术在工业、交通、医疗、军事、环境等领域都有着广泛的应用。
本文将对测量技术方案进行汇总，共计左右。
1. 激光测量技术方案激光测量技术是一种精度高、速度快、范围大的测量方法，广泛应用于航空航天、制造、医疗等领域。
激光测量技术的方案一般分为以下几个方面：（1）激光跟踪仪方案激光跟踪仪是一种利用激光束对目标进行精确跟踪的仪器。
其主要应用于军事、航天、工业等领域。
激光跟踪仪的方案包括激光束发射器、反射器、接收器以及控制系统等。
激光跟踪仪的优点是测量精度高、速度快、可靠性好。
（2）激光测距仪方案激光测距仪是一种通过激光束对目标进行距离测量的仪器。
其主要应用于测量、制造等领域。
激光测距仪的方案包括激光测距头、激光发射器、激光接收器以及控制系统等。
激光测距仪的优点是测量精度高、速度快、适用范围广。
（3）激光扫描仪方案激光扫描仪是一种利用激光束对物体表面进行扫描和测量的仪器。
其主要应用于制造、建筑、文化遗产保护等领域。
激光扫描仪的方案包括激光发射器、扫描镜、接收器以及控制系统等。
激光扫描仪的优点是测量精度高、速度快、能够实现三维重建。
2. 热量计测量技术方案热量计是一种利用热力学原理测量物质热量转化的仪器。
其主要应用于工业、环境、航空航天等领域。
热量计测量技术的方案一般分为以下几个方面：（1）水热力计方案水热力计是一种利用水的热力学性质测量热量的仪器。
其主要应用于汽车、发电等领域。
水热力计的方案包括加热器、传感器以及数据处理系统等。
水热力计的优点是测量精度高、反应迅速、适用范围广。
（2）热电偶测温方案热电偶是一种利用热电效应对温度进行测量的仪器。
其主要应用于工业、医疗等领域。
热电偶测温的方案包括温度测量头、信号放大器以及数据处理系统等。
热电偶测温的优点是测量范围广、精度高、稳定性好。
（3）热流计方案热流计是一种利用热传导原理测量热流的仪器。

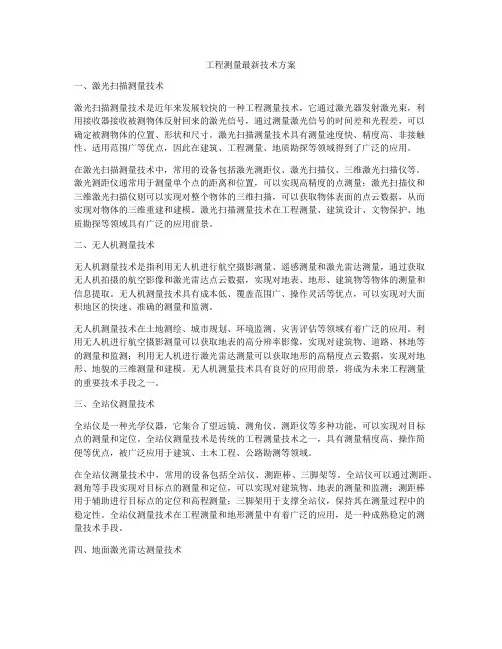

工程测量最新技术方案
工程测量最新技术方案一、激光扫描测量技术激光扫描测量技术是近年来发展较快的一种工程测量技术，它通过激光器发射激光束，利用接收器接收被测物体反射回来的激光信号，通过测量激光信号的时间差和光程差，可以确定被测物体的位置、形状和尺寸。
激光扫描测量技术具有测量速度快、精度高、非接触性、适用范围广等优点，因此在建筑、工程测量、地质勘探等领域得到了广泛的应用。
在激光扫描测量技术中，常用的设备包括激光测距仪、激光扫描仪、三维激光扫描仪等。
激光测距仪通常用于测量单个点的距离和位置，可以实现高精度的点测量；激光扫描仪和三维激光扫描仪则可以实现对整个物体的三维扫描，可以获取物体表面的点云数据，从而实现对物体的三维重建和建模。
激光扫描测量技术在工程测量、建筑设计、文物保护、地质勘探等领域具有广泛的应用前景。
二、无人机测量技术无人机测量技术是指利用无人机进行航空摄影测量、遥感测量和激光雷达测量，通过获取无人机拍摄的航空影像和激光雷达点云数据，实现对地表、地形、建筑物等物体的测量和信息提取。
无人机测量技术具有成本低、覆盖范围广、操作灵活等优点，可以实现对大面积地区的快速、准确的测量和监测。
无人机测量技术在土地测绘、城市规划、环境监测、灾害评估等领域有着广泛的应用。
利用无人机进行航空摄影测量可以获取地表的高分辨率影像，实现对建筑物、道路、林地等的测量和监测；利用无人机进行激光雷达测量可以获取地形的高精度点云数据，实现对地形、地貌的三维测量和建模。
无人机测量技术具有良好的应用前景，将成为未来工程测量的重要技术手段之一。
三、全站仪测量技术全站仪是一种光学仪器，它集合了望远镜、测角仪、测距仪等多种功能，可以实现对目标点的测量和定位。
全站仪测量技术是传统的工程测量技术之一，具有测量精度高、操作简便等优点，被广泛应用于建筑、土木工程、公路勘测等领域。
在全站仪测量技术中，常用的设备包括全站仪、测距棒、三脚架等。
全站仪可以通过测距、测角等手段实现对目标点的测量和定位，可以实现对建筑物、地表的测量和监测；测距棒用于辅助进行目标点的定位和高程测量；三脚架用于支撑全站仪，保持其在测量过程中的稳定性。
测量技术方案
测量技术方案测量技术方案是指应用前沿的测量技术手段，结合实际工程场地，依据工程设计要求完成测量任务的全面计划和实施方案。
测量技术方案的制定至关重要，能有效提高工程测量的准确性和效率，降低施工中出现的质量问题和工期延误，对保障工程质量和安全起到重要作用。
下面将结合某个实例详细介绍测量技术方案的制定过程。
1. 项目背景以基础施工为例，项目建设单位已完成该项目的前期设计工作，包括测绘定位工作，但存在如下问题：（1）现场工程施工高度复杂，有多处地形地貌复杂且存在建筑物等遮挡物，影响了基础施工的测量精度。
（2）部分工程孔洞设计尺寸较小，较难进行精确测量，需要寻求新的测量解决方案。
（3）工程设计中存在一定的改动，需要进行现场测量来确认精度和位置等因素。
2. 测量方法和方案（1）采用全站仪和差分GPS技术进行场地测量。
全站仪是一种高精度定位仪器，可用于水平和垂直方向的立体角度和距离的测量，同时能够利用计算机进行数据处理和存储。
差分GPS技术是一种通过基站和移动站相互配合的全球卫星定位系统，具有高精度定位和数据传输的功能。
由于现场地貌复杂，可以采用全站仪激光测距技术实现高精度、大范围的测量，同时可以利用差分GPS技术对地面控制点进行位置校正，以保证测量精度。
（2）采用无人机测量技术进行孔洞测量。
传统的工程孔洞测量方法需要人工测距、排线，效率较低，而且精度难以保证。
而采用无人机进行孔洞三维测量，可通过设置测量点和导航点快速获得孔洞三维点云数据，然后通过数字化点云数据进行精确测量和三维建模。
（3）现场基础施工测量方案依照原有设计要求，针对现场施工实际情况，采用全站仪和差分GPS技术对基准点进行测量确认，然后进行基础命名，确定开挖深度和定位等参数要求，制定现场施工测量计划，并对过程中出现的问题进行随时调整和优化。
同时，在施工过程中，通过全站仪对所涉及的角度和距离等数据进行实时监控，确保施工符合测量要求。
3. 测量技术方案的保障措施（1）熟练的技术人员技术人员必须熟练掌握全站仪、差分GPS和无人机测量技术，在操作和数据处理方面具有专业水平。
道路工程设计测量技术方案
道路工程设计测量技术方案一、引言随着城市化进程的不断加快，道路交通建设日益受到重视。
在道路工程设计中，测量技术是至关重要的一环。
准确的测量数据是道路工程设计的基础，影响着道路工程的安全性、经济性和可持续性。
因此，本文将针对道路工程设计测量技术进行深入探讨，提出一套完整的测量技术方案，以确保道路工程设计的准确性和可靠性。
二、测量技术方案1.测量前的准备工作（1）确定测量目标：在进行道路工程设计测量之前，首先需要明确定义测量的目标和范围。
包括道路的宽度、长度、高程、坡度等参数。
（2）选择测量仪器：根据测量目标和范围，选择适合的测量仪器。
可以使用全站仪、GPS、激光测距仪等先进的测量仪器，以确保数据的准确性和可靠性。
（3）确定测量控制点：确定测量控制点的位置和数量，以确保测量数据的可靠性和一致性。
2.测量过程（1）路面测量：对道路的宽度、长度、坡度等参数进行测量。
可以使用全站仪进行路面测量，通过测量点云数据来获取路面的三维坐标信息。
（2）地形测量：对道路所在地形进行测量，获取地形的高程、坡度等参数。
可以使用GPS进行地形测量，通过卫星定位技术来获取地形的三维坐标信息。
（3）建筑物测量：对道路周围的建筑物进行测量，获取建筑物的位置、高度、体积等参数。
可以使用激光测距仪进行建筑物测量，通过激光测距技术来获取建筑物的三维坐标信息。
3.测量数据处理（1）数据采集：对测量到的数据进行采集和整理，包括路面数据、地形数据、建筑物数据等。
（2）数据处理：对采集到的数据进行处理和分析，包括数据的清洗、校正、拟合等操作，以确保数据的准确性和可靠性。
（3）数据输出：将处理后的数据输出为各种格式的图表和报告，包括三维模型、地形图、剖面图等，以便于道路工程设计的使用和分析。
4.测量技术方案的应用测量技术方案可以应用于道路工程设计的各个环节，包括路线选址、地形复习、平面设计、立交设计、三维建模等。
通过测量技术方案的应用，可以确保道路工程设计的准确性和可靠性，提高道路工程的安全性、经济性和可持续性。

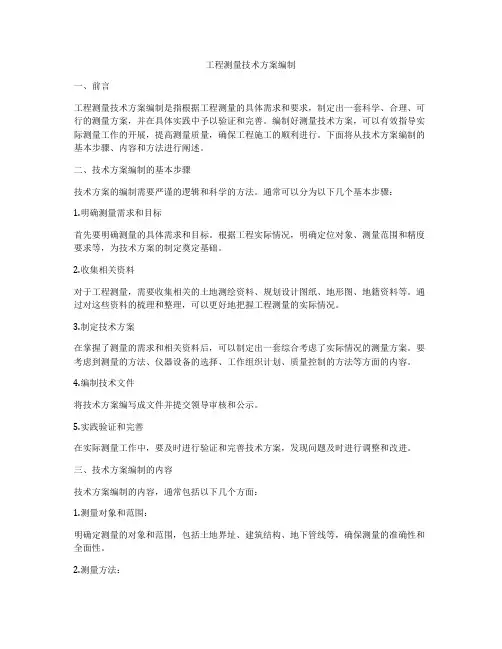

工程测量技术方案编制
工程测量技术方案编制一、前言工程测量技术方案编制是指根据工程测量的具体需求和要求，制定出一套科学、合理、可行的测量方案，并在具体实践中予以验证和完善。
编制好测量技术方案，可以有效指导实际测量工作的开展，提高测量质量，确保工程施工的顺利进行。
下面将从技术方案编制的基本步骤、内容和方法进行阐述。
二、技术方案编制的基本步骤技术方案的编制需要严谨的逻辑和科学的方法。
通常可以分为以下几个基本步骤：1.明确测量需求和目标首先要明确测量的具体需求和目标。
根据工程实际情况，明确定位对象、测量范围和精度要求等，为技术方案的制定奠定基础。
2.收集相关资料对于工程测量，需要收集相关的土地测绘资料、规划设计图纸、地形图、地籍资料等。
通过对这些资料的梳理和整理，可以更好地把握工程测量的实际情况。
3.制定技术方案在掌握了测量的需求和相关资料后，可以制定出一套综合考虑了实际情况的测量方案。
要考虑到测量的方法、仪器设备的选择、工作组织计划、质量控制的方法等方面的内容。
4.编制技术文件将技术方案编写成文件并提交领导审核和公示。
5.实践验证和完善在实际测量工作中，要及时进行验证和完善技术方案，发现问题及时进行调整和改进。
三、技术方案编制的内容技术方案编制的内容，通常包括以下几个方面：1.测量对象和范围：明确定测量的对象和范围，包括土地界址、建筑结构、地下管线等，确保测量的准确性和全面性。
2.测量方法：根据测量对象和需求，选择合适的测量方法。
比如有导线测量、平面测量、高程测量、三角测量、导管测量等。
3.测量仪器和设备选择：根据测量的需求和精度要求，选择合适的测量仪器和设备。
比如全站仪、GPS定位系统、测距仪等。
4.工作组织计划：制定工作组织计划，包括人员配备、工作时间、工作任务分配等。
5.测量质量控制：制定测量质量控制措施，确保测量的准确性和可靠性。
6.资金和物资预算：预算测量所需的资金和物资。
7.安全防护措施：制定安全防护措施，并做好安全教育和培训。

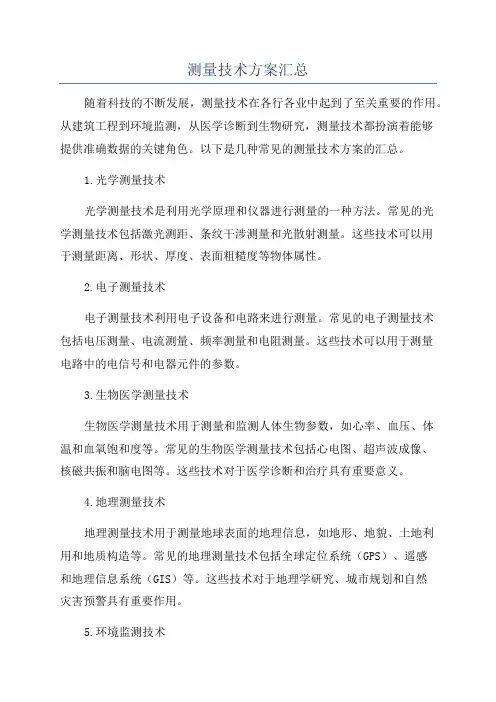

测量技术方案汇总
测量技术方案汇总随着科技的不断发展，测量技术在各行各业中起到了至关重要的作用。
从建筑工程到环境监测，从医学诊断到生物研究，测量技术都扮演着能够提供准确数据的关键角色。
以下是几种常见的测量技术方案的汇总。
1.光学测量技术光学测量技术是利用光学原理和仪器进行测量的一种方法。
常见的光学测量技术包括激光测距、条纹干涉测量和光散射测量。
这些技术可以用于测量距离、形状、厚度、表面粗糙度等物体属性。
2.电子测量技术电子测量技术利用电子设备和电路来进行测量。
常见的电子测量技术包括电压测量、电流测量、频率测量和电阻测量。
这些技术可以用于测量电路中的电信号和电器元件的参数。
3.生物医学测量技术生物医学测量技术用于测量和监测人体生物参数，如心率、血压、体温和血氧饱和度等。
常见的生物医学测量技术包括心电图、超声波成像、核磁共振和脑电图等。
这些技术对于医学诊断和治疗具有重要意义。
4.地理测量技术地理测量技术用于测量地球表面的地理信息，如地形、地貌、土地利用和地质构造等。
常见的地理测量技术包括全球定位系统（GPS）、遥感和地理信息系统（GIS）等。
这些技术对于地理学研究、城市规划和自然灾害预警具有重要作用。
5.环境监测技术环境监测技术用于测量和监测环境中的污染物浓度和环境参数，如空气质量、水质和土壤污染等。
常见的环境监测技术包括气体浓度测量、水质监测和噪声监测等。
这些技术对于环境保护和生态恢复具有重要意义。
6.材料测量技术材料测量技术用于测量材料的力学性能、物理性质和化学组成等。
常见的材料测量技术包括拉伸试验、硬度测量和质谱分析等。
这些技术可以用于材料工程、质量控制和新材料研发。
7.工业测量技术工业测量技术用于测量和监控工业生产过程中的各种参数，如温度、压力、流量和液位等。
常见的工业测量技术包括温度传感器、压力传感器、流量计和液位计等。
这些技术对于工业自动化和生产效率提升具有重要意义。
总结起来，测量技术方案的选择取决于所需要测量的对象和参数，以及测量的准确性和精度要求。

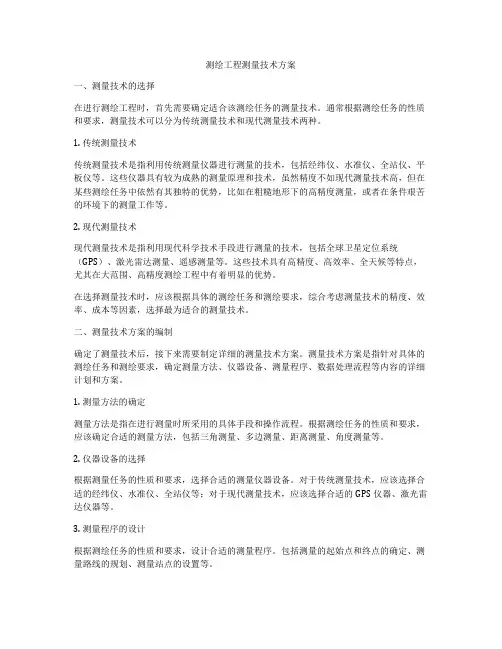

测绘工程测量技术方案
测绘工程测量技术方案一、测量技术的选择在进行测绘工程时，首先需要确定适合该测绘任务的测量技术。
通常根据测绘任务的性质和要求，测量技术可以分为传统测量技术和现代测量技术两种。
1. 传统测量技术传统测量技术是指利用传统测量仪器进行测量的技术，包括经纬仪、水准仪、全站仪、平板仪等。
这些仪器具有较为成熟的测量原理和技术，虽然精度不如现代测量技术高，但在某些测绘任务中依然有其独特的优势，比如在粗糙地形下的高精度测量，或者在条件艰苦的环境下的测量工作等。
2. 现代测量技术现代测量技术是指利用现代科学技术手段进行测量的技术，包括全球卫星定位系统（GPS）、激光雷达测量、遥感测量等。
这些技术具有高精度、高效率、全天候等特点，尤其在大范围、高精度测绘工程中有着明显的优势。
在选择测量技术时，应该根据具体的测绘任务和测绘要求，综合考虑测量技术的精度、效率、成本等因素，选择最为适合的测量技术。
二、测量技术方案的编制确定了测量技术后，接下来需要制定详细的测量技术方案。
测量技术方案是指针对具体的测绘任务和测绘要求，确定测量方法、仪器设备、测量程序、数据处理流程等内容的详细计划和方案。
1. 测量方法的确定测量方法是指在进行测量时所采用的具体手段和操作流程。
根据测绘任务的性质和要求，应该确定合适的测量方法，包括三角测量、多边测量、距离测量、角度测量等。
2. 仪器设备的选择根据测量任务的性质和要求，选择合适的测量仪器设备。
对于传统测量技术，应该选择合适的经纬仪、水准仪、全站仪等；对于现代测量技术，应该选择合适的GPS仪器、激光雷达仪器等。
3. 测量程序的设计根据测绘任务的性质和要求，设计合适的测量程序。
包括测量的起始点和终点的确定、测量路线的规划、测量站点的设置等。
4. 数据处理流程的确定确定测量数据的处理流程，包括数据采集、数据传输、数据处理、数据分析等环节。
对于现代测量技术，应该制定详细的数据处理方案，包括数据的导入、数据的清理、数据的配准等。

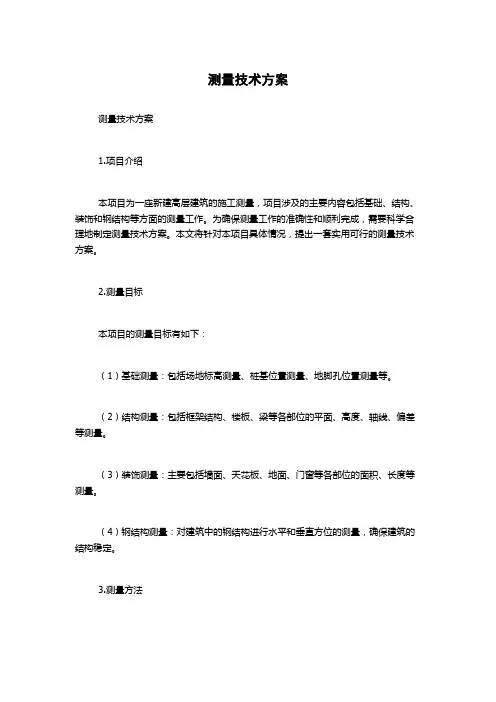

测量技术方案
测量技术方案测量技术方案1.项目介绍本项目为一座新建高层建筑的施工测量，项目涉及的主要内容包括基础、结构、装饰和钢结构等方面的测量工作。
为确保测量工作的准确性和顺利完成，需要科学合理地制定测量技术方案。
本文将针对本项目具体情况，提出一套实用可行的测量技术方案。
2.测量目标本项目的测量目标有如下：（1）基础测量：包括场地标高测量、桩基位置测量、地脚孔位置测量等。
（2）结构测量：包括框架结构、楼板、梁等各部位的平面、高度、轴线、偏差等测量。
（3）装饰测量：主要包括墙面、天花板、地面、门窗等各部位的面积、长度等测量。
（4）钢结构测量：对建筑中的钢结构进行水平和垂直方位的测量，确保建筑的结构稳定。
3.测量方法（1）基础测量：采用全站仪进行测量，首先测量场地标高，确定地基高程基准点，然后根据施工图纸的要求测量桩基位置和地脚孔位置。
（2）结构测量：采用全站仪，激光测距仪等方法进行测量。
首先确定建筑的基础状态，检查到施工图纸的各节点高程，轴线，坐标确定正确，确定测量的基准点及其坐标，然后进行各部位对节点、进行水平、垂直方向的测量。
（3）装饰测量：采用数字测量仪等设备进行测量，首先确认基准点和坐标，测量墙、地面、地板、天花板等各部位的面积、长度和尺寸，及各种建筑设施的相对高度。
（4）钢结构测量：采用全站仪及激光测距仪等设备进行水平和垂直方向的测量，首先大致测量钢结构的安装位置，确定基准点和坐标，然后进行精细定位测量，最终得出钢结构的尺寸和位置。
4.测量精度为保证本项目施工质量，要求采用高精度测量仪器，同时也需要制定一套严格的测量精度要求。
本项目测量精度如下：（1）基础测量：基础的测量精度为±5mm。
（2）结构测量：建筑物水平方向上的误差应控制在±2mm以内，垂直方向的误差应该在±5mm以内。
（3）装饰测量：墙体表面平整度误差不得超过±5mm，门窗、地面和天花板等各部件误差不得超过±3mm。

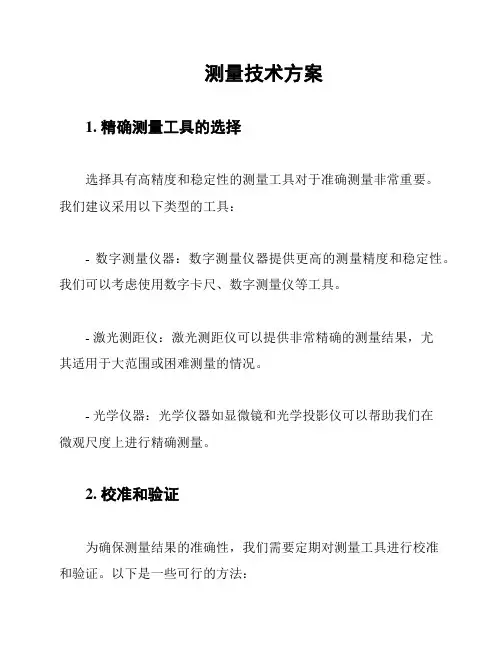

测量技术方案
测量技术方案1. 精确测量工具的选择选择具有高精度和稳定性的测量工具对于准确测量非常重要。
我们建议采用以下类型的工具：- 数字测量仪器：数字测量仪器提供更高的测量精度和稳定性。
我们可以考虑使用数字卡尺、数字测量仪等工具。
- 激光测距仪：激光测距仪可以提供非常精确的测量结果，尤其适用于大范围或困难测量的情况。
- 光学仪器：光学仪器如显微镜和光学投影仪可以帮助我们在微观尺度上进行精确测量。
2. 校准和验证为确保测量结果的准确性，我们需要定期对测量工具进行校准和验证。
以下是一些可行的方法：- 校准工具：使用已知精度的校准工具对测量工具进行校准。
定期进行校准，可确保测量结果的一致性和准确性。
- 重复测量：进行重复测量可以验证测量结果的一致性。
重复测量应当在不同时间和条件下进行，包括使用不同的操作员和测量工具。
- 对比测量：将不同测量工具进行对比测量，可以进一步验证它们的准确性和稳定性。
确保测量工具间的一致性。
3. 数据处理和分析对测量数据的正确处理和分析有助于提高测量结果的可靠性。
以下是一些建议：- 数据记录：确保所有测量数据都被准确记录下来，包括测量时间、测量条件和操作员等信息。
- 数据过滤和清洗：对测量数据进行过滤和清洗，去除异常值和噪音。
确保只使用可靠和准确的数据进行分析。
- 统计分析：使用统计方法对测量数据进行分析，包括均值、标准差、方差等指标。
这些数据指标可以帮助我们评估测量结果的可靠性和稳定性。
4. 培训和交流为了确保测量技术方案的有效实施，培训和交流是至关重要的。
以下是一些建议：- 培训：对操作员进行测量技术的培训，包括正确使用测量工具、数据处理和分析等方面的知识。
- 交流和分享：建立一个良好的团队合作氛围，促进成员之间的交流和分享经验。
可以定期组织会议或研讨会，分享测量技术的最新进展和经验。
通过采用上述测量技术方案，我们可以提高测量准确性和效率，为项目的成功提供支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
盐田国际行政办公大楼测量技术方案一、工程概述盐田国际行政办公大楼位于明珠立交道路系统南侧，东临进港大道，南为盐田三期码头检查场，西面为保税区货场，本工程地下两层，地上主楼25层，副楼5层，总用地面积24050.51平方米，其中，主楼建筑面积为33292.9平方米，副楼建筑面积为12747.88平方米的矩形框筒结构建筑。
二、现场情况经现场实地踏勘，施工现场大型深基坑开挖形成，边坡进行了喷锚支护技术处理，现场四周通视良好，为施工方便，将平面及高程控制点布置在现场附近位置，并对控制点位每月定期进行观测，以防止位移影响测量精度。
三、编制依据1．执行技术标准a．《盐田国际行政办公大楼》施工图纸；b.业主提供的测量原始点位报告；c.《技术条件书》；d．《工程测量规范》（GB50026-93）；e.《建筑变形测量规范》（JGJ/8-9）。
2．施工测量流程3．施工测量基本要求施工测量的基本要求是按设计图纸的要求，把建筑物的平面和高程置放到施工场地上去，施工测量贯穿于整个施工过程，是质量控制和技术指导有效手段。
四、测量所采用的仪器设备1．SET230R、SET2110、SET2110II型全站仪3台，标准精度为（2″）；2．DSZ2、DS05型精密水准仪2台；3．DZJ2型激光垂准仪1台，标准精度为（2″）。
五、工程坐标及高程应用应业主要求，本工程平面坐标系统统一采用盐田港施工坐标和行政大楼相对标高盐田理论深度基准面高程系统。
1．深圳独立坐标系与盐田港施工坐标系的换算公式为：A=X*cosa+Y*sina-116971.665B=X*sina+Y*cosa-69332.579其中a=50.00084079A、B坐标系为盐田港施工坐标系2高程系统统一采用盐田理论深度基准面，与黄海高程的换算关系为：盐田理论深度基准面高程=黄海高程+0.58M。
下表为业主提供的平面控制点和水准高程六、平面控制测量1．根据业主提供该测区已有等级控制点水产所、YT02、鱼头山作为本次平面控制的起算数据，对提供坐标按规范要求进行方向值，边长等各项要素检测，对检测成果数据进行精度分析，成果符合规范要求后，再按施工现场的条件情况布设一条以YT02点为起点，水产所为后视，鱼头山为方向检查的一级闭合导线。
2．导线布设的原则：我公司在布设导线时严格遵循从整体到局部，由高级到低级、高精度控制低精度的原则。
3．导线点选取和布设：导线点应选在稳定，安全，通视条件良好，易于保护，长期保存，便于使用的地方，根据以上原则和施工现场情况，我公司选取了办公大楼基坑四方，共布设6点的一级闭合导线。
导线路线图如下：导线点的埋设是在各控制点选好之后，用电钻在水泥路面和钢筋砼结构井盖钻孔，将不锈钢钉嵌入钻孔内作标心，用水泥填实后作为控制点，做好控制点标志布设点之记，以便查找控制点的位置。
4．导线测量控制点布设好之后，按一级闭合导线进行导线测量，根据本工程的施工精度要求和相关规定，为了保证导线的施测精度，我公司采用了精度较高2″级SET230R型全站仪，对所设导线进行了控制测量，导线边长的观测采用SET230R的往返观测，每次观测二次读数，每条边往返共观测四次读数，考虑到仪器本身的误差，外界环镜的影响以及仪器操作者误差等因素，我公司采用以下措施来提高测量精度，顺时针转动仪器对方向，仪器按时送检。
导线水平角观测，使用SET230R型全站仪，采用方向观测法，按一级导线的测角精度进行角度测量，观测时，将全站仪安置于控制点上严格对中整平，同时，在相邻控制点上安置设带有觇板的反射棱镜，并严格对中整平后，用正倒镜按方向观测法测定两个测回，每一测回的起始度盘配置读数由下式确定。
δ=180/nδ为起始配度盘读数，n为测回数5．一级导线精度及限差：导线测量的主要技术要求方向观测法的各项限差垂直角观测的测回数与限差6．导线测量内业计算外业结束后，我公司对外业测量成果进行了计算整理，首先对边长进行了温度气压和加常数及投影面、斜距的改正然后开始平差计算，导线平差采用严密平差软件进行平差，经计算导线平面精度良好，完全满足施工的要求，具体精度见表：一级导线精度统计表七、高程控制测量1．高程系统采用行政大楼相对标高盐田理论深度基准面，与黄海高程的换算关系为：盐田理论深度基准面高程=黄海高程+0.58米。
2．高程控制网的布设原则为保证办公大楼建筑的高程控制和竖向施工的精度要求，在施工场区内建立高程控制网，以此作为保证施工高程控制的首要条件。
根据业主提供的水准点，按四等水准精度要求施测，点位沿用一级导线点位，编号沿用一级导线点编号。
3．高程控制网的施测技术要求按四等水准的观测要求。
四等水准测量的视线长度，前后视距差、视线高度要求四等水准测量的测站观测限差4．水准测量我公司于2005年4月21日进行了水准测量，首先用IV-91对盐港10进行了检查，符合规范要求后，以盐港10为起算点，依次经I-1至I-6，然后闭合到盐港10，组成了一个水准闭合环线，按四等水准测量要求用DSZ2自动安平水准仪实施了水准测量。
观测顺序为后-前-前-后。
水准路线图如下：5．水准测量内业计算水准测量的内业计算采用严密平差软件进行平差，经计算高程闭合差为：5.5mm 允许±25.3mm，全长为1.6km ，精度良好，完全满足施工要求。
八、重要分项施工测量实施方案1．±0以下实施方法：（1）建立矩形控制网由于施工现场场地较为平坦，为准确确定办公大楼主副楼位置，保证精度，同时避开施工对柱、墙、板的影响，又能保证进度，拟采用建筑大楼基坑平台上做矩形控制网的方法进行施工测量，定位前必须根据建设单位提供的《总平面设计图》上的红线点坐标，对各控制点距离和角度进行复核，确保各点的准确性，再根据《总平面设计图》上各建筑物角点坐标以及建筑物轴线基础图提供的建筑物各轴线之间的尺寸计算出建筑大楼基坑矩形控制网纵轴2-1、2-5、2-8、1-4、1-10和横轴线2-L、1-E、1-B、2-A0各控制点的坐标，然后根据导线点及建筑物基坑平台矩形控制网上各控制点的坐标换算出各控制轴线的放样数据，作好轴线数据标注。
经过反复计算、复核、确认以上数据无误后，在控制点I-1设站，后视I-2，检查I-4，采用极坐标法进行施放各点，测出矩形控制网上各控制点坐标，再将仪器置在控制点上进行相关点的距离和角度校核，待各点的精度在达到定位要求后，埋设轴线固定标桩，用标桩将位置确定，建立建筑物基坑平台控制网，经自检、复核，再经甲方监理复核认可后，再根据定位图，采用直角坐标法定出各主轴及细部轴线，作为施工放样依据。
（2）高程基准点采用高程传递法，施测方法是先从地面水准点向坑内引测三个基准水准点，具体做法在坑边埋一吊杆，从杆顶挂下一根钢尺，在钢尺下段吊一重锤，重锤的重量与检定钢尺所用拉力相同，先在地面安置水准仪，读出水准控制点I-4上立的水准尺的读数a和钢尺上的读数b，然后搬仪器到坑内，用同样的方法读出钢尺读数。
c和±0以下所设基准点上的水准尺读数d基准点的高程计算：H基准=H1-4+a-(c-b)-d(钢尺头0m读数在上)（3）测设基槽轴线交点位置把全站仪安置在基坑平台矩形控制网上任何一轴线点上，对准对面相应轴线点上，然后将目镜看基坑底定出该轴线点，钉上木桩，两边木桩作标记，依此方法定出其余所有轴线，各轴线相交用木桩做出标记，此标记要经常用仪器复核，以便以后施工校准。
（4）撒出基槽开挖边界白灰线在轴线两端，根据木桩上标定出的基槽，在开挖边界标志上拉通线，并沿此线撒白灰线。
（5）基槽开挖深度的控制根据基轴线测设出墙边宽度线，并根据已知土质情况和设计开挖深度确定挖土放坡，基础开挖放坡线是根据土质资料，施工形式而定，人工挖土和机械挖土放坡不同深度在5m以内的基槽和管沟边的允许最大见下表：a基槽开挖前要严格按照图纸的实际尺寸，根据已经投引过的轴线用钢尺量出尺寸并撒上白灰线，并要专职的技术人员检验后方可开挖。
b在基槽开挖的整个过程中安排专职的测工现场跟踪，以便及时的补撒灰线，确保开挖的质量。
C在基槽开挖的整个过程中要随时安排人员随开挖的进度，随时用水准仪控制开挖的标高，要请甲方监理检验复查，并做详细的原始数据记录，以便归档。
（6）基础垫层标高的控制和弹线a 弹水平控制线用木桩或钢筋打入已经压实的土质基础上，用红色标记来控制垫层标高。
b在垫层上弹线根据木桩或仪器所投放的点等标志，在垫层上用线弹出墙边线或基础边线。
C当用机械开挖时，为防机械碰撞控制点，应把控制点尽量的投引到机械不易碰撞的位置，同时四周要用红白油漆的钢筋围护。
（7）柱墙、梁板定位根据前面所设控制网轴线，用全站仪标出此轴线，然后用钢尺分出其它轴线和墙柱边线，根据主轴线和墙柱边线就可依据图上尺寸，实行梁板定位，定位之后要请专职的测量人员复检，严禁一次成形，同时要上报甲方、监理给于检验，并做详细的记录。
2．±0以上实施方法（1）首层竖向传递定位a.竖向传递点位布置图b.竖向传递预留孔大样图（2）基线控制点的布设主楼是根据轴线（1-E、1-B、1-9、1-2）四条轴相距1米处设（I-1′、I-2′、I-3′、I-4′）等四个控制点。
（3）竖向传递点的精度要求a.光学垂准仪的技术指标及其特点：本工程采用垂准精度为1/30000-1/40000的垂准仪向“天顶”投点，此种垂准仪具有精度高以外，而且使用方便快捷，而操作起来又简易，适合于高层测量施工。
b. 竖向传递点的方法和步骤○1在基准点上安放专用标分划板；○2对基准点进行光学对中和整平；○3进行竖向投点将基准点传递到施工所需测量或控制垂直度的平面上。
○4接收点位用度划分板，投点完后，且固定不移动。
以便后面仪器架设使用。
c.根据前面向上传递出的基准线控制点，我们安置全站仪，测出所需控制基线，据此基线和轴线的关系，用钢尺分出轴线和边线，且用墨线弹上，以固定梁、板具体位置。
（4）高程标高控制我们选用几个基准水准点向上用检验过的钢尺传递水平标高，至少四个点，此水平基点必须用该建筑物以处一个稳定的水准点校核，方可向上传递作标记，并要安置水准仪在几个基准点的中间对几个基准点的复测、检验。
以每层混凝土浇筑完毕，据此标记测出每层的施工标高，并且要把该施工标高点准确的投影到建筑物内部各个墙或柱，并且做明显的标记，以便准确控制各楼层的标高。
3．变形观测及塔吊基座的沉降观测（1）布设变形观测网及塔吊基座的沉降观测根据现场实际情况，结合平面高程控制网，选取若干个控制点设于柱或墙靠光线明亮的一方，一般根据实际情况埋设高度在设计标高+0.05m且在一条轴线或中心线上。
如下图所示，利用20-25mm的钢筋，一端弯成90゜角，顶部加工呈球状，另一端制成燕尾形或弯成钩状埋入墙内。
