【物理】3.3《几种常见的磁场》学案导学(新人教版选修3-1)

第三章、第三节几种常见的磁场学习目标：知识目标：1、知道磁感线，知道几种常见磁场磁感线的空间分布情况2、会用安培定则判断通电直导线和通电线圈周围磁场的方向3、了解安培分子电流假说4、知道磁通量能力目标：1、会用安培定则判断通电直导线和通电线圈周围磁场的方向2、知道几种常见磁场磁感线的空间分布情况情感目标：培养学生审美的情感能力学习过程：一、学生自主学习：1、磁感线：（1）磁感线定义：在磁场中画出一些曲线，使曲线上每一点的方向都跟这点的的方向一致，这样的曲线叫做磁感线。

（2）磁感线的特点：①是为了形象地描述磁场而引入的假想的曲线，实际并不存在②磁感线的疏密程度：描述磁场的③磁感线的方向：磁体外部从极指向极，内部从极指向极，是闭合曲线。

2、电流的磁场和安培定则：电流的磁效应告诉我们，电流的周围空间存在磁场，电流的磁场在周围空间的磁感线用来判断。

（1）安培定则：右手握住导线，让伸直的拇指所指的方向与的方向一致，弯曲的四指所指的方向就环绕的方向。

这个规律也叫右手螺旋定则。

（如图甲）（2）环形电流的磁场：让右手弯曲的四指与的方向一致，伸直的拇指所指的方向就是环形导线的方向。

（如图乙）（3）通电螺线管的磁场：右手握住螺线管，让弯曲的四指跟的方向一致，拇指所指的方向就是螺线管的方向或拇指指向螺线管的北极（如丙图）3、安培分子电流假说：（1）什么是分子电流：在原子、分子等物质微粒的内部存在着一种电流——分子电流。

(2)安培分子电流假说：分子电流使每个物质微粒都成为微小的磁体，它的两侧相当于两个。

（3）磁化：一条铁棒在未被磁化时，内部分子电流的取向是的，它们的磁场互相抵消，对外不显示磁性。

当铁棒受到外界磁场作用时，各的取向大致相同，两端显示出较强的磁性来形成两极，这就是磁化。

（4）条形磁铁的磁场跟通电螺线管相似：在条形磁铁的内部，分子电流的取向一致，相当于一个通电螺线管，因此二者的磁场相似。

（5）退磁：磁体受到或者猛烈的都会失去磁性，这是因为激烈的热运动或震动使分子电流的的取向变得杂乱无章。

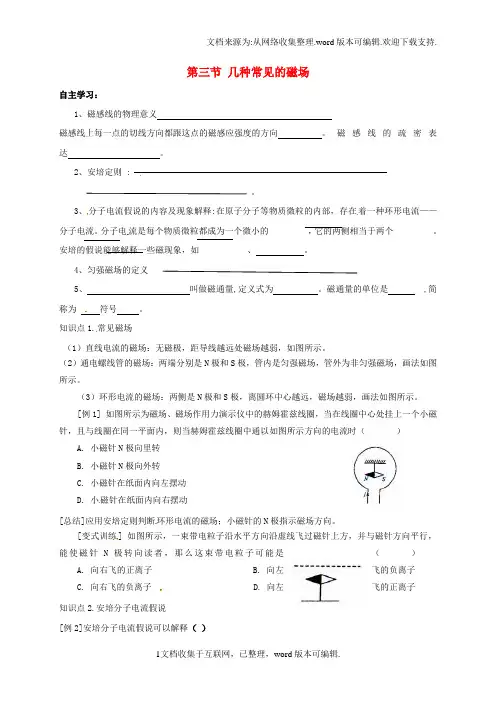

第三节几种常见的磁场自主学习：1、磁感线的物理意义磁感线上每一点的切线方向都跟这点的磁感应强度的方向。

磁感线的疏密表达。

2、安培定则 :。

3、分子电流假说的内容及现象解释:在原子分子等物质微粒的内部，存在着一种环形电流——分子电流。

分子电流是每个物质微粒都成为一个微小的，它的两侧相当于两个。

安培的假说能够解释一些磁现象，如、。

4、匀强磁场的定义5、叫做磁通量,定义式为。

磁通量的单位是 ,简称为符号。

知识点1.常见磁场（1）直线电流的磁场：无磁极，距导线越远处磁场越弱，如图所示。

（2）通电螺线管的磁场：两端分别是N极和S极，管内是匀强磁场，管外为非匀强磁场，画法如图所示。

（3）环形电流的磁场：两侧是N极和S极，离圆环中心越远，磁场越弱，画法如图所示。

[例1] 如图所示为磁场、磁场作用力演示仪中的赫姆霍兹线圈，当在线圈中心处挂上一个小磁针，且与线圈在同一平面内，则当赫姆霍兹线圈中通以如图所示方向的电流时（）A. 小磁针N极向里转B. 小磁针N极向外转C. 小磁针在纸面内向左摆动D. 小磁针在纸面内向右摆动[总结]应用安培定则判断环形电流的磁场；小磁针的N极指示磁场方向。

[变式训练] 如图所示，一束带电粒子沿水平方向沿虚线飞过磁针上方，并与磁针方向平行，能使磁针N极转向读者，那么这束带电粒子可能是（）A. 向右飞的正离子B. 向左飞的负离子C. 向右飞的负离子D. 向左飞的正离子知识点2.安培分子电流假说[例2]安培分子电流假说可以解释（）A.直线电流的磁场B.永磁铁的磁场C.软磁棒被磁化D.环形电流的磁场知识点3.磁通量、磁通密度磁通量是标量，只有大小，没有方向，但磁感线穿过平面时有正反面之分。

因此，在计算磁通量时必须注意磁感线是从哪边穿过这个平面的，磁通量的大小存在正、负值。

[例3] 如图所示，在条形磁铁中部垂直套有A、B两个圆环，试分析穿过A环、B环的磁通量谁大。

练习1. 如图所示，橡胶圆盘上带有大量负电荷，当圆盘在水平面上沿逆时针方向转动时，悬挂在圆盘边缘上方的小磁针可能转动的方向是（）A. N极偏向圆心B. S极偏向圆心C. 无论小磁针在何位置，圆盘转动对小磁针无影响D. A、B两种情况都有可能2. 对以下电磁现象判断正确的是（）A. 指南针在大电流输电线路附近时，指示方向不正确B. 两条平行的输电导线有靠近的趋势C. 东西走向的输电导线总是受到向下的磁场力D. 柔软的螺线管通电后长度缩短3. 如图所示为某磁场的一条磁感线，其上有A、B两点，则（）A. A点的磁感应强度一定大B. B点的磁感应强度一定大C. 因为磁感线是直线，A、B两点的磁感应强度一样大D. 条件不足，无法判断。

年级高二学科物理总课时18课题几种常见的磁场第____1____课时班级姓名锁定目标找准方向备注明确目标1、会用磁感线描述磁场2、知道通电直导线和通电线圈周围磁场的方向3、掌握匀强磁场，知道磁通量的物理意义和定义式5、了解安培分子假说，从而解释一些磁现象自我构建快乐无限学生填写，安培定则要熟悉1、磁感线的物理意义磁感应强度的方向：磁感线上每一点的方向磁感应强度大小：磁感线的2、安培定则 :右手定则通电直导线的磁场。

环形电流的磁场：通电线圈周围磁场:3、分子电流假说：在原子分子等物质微粒的内部，存在着一种环形电流——分子电流。

分子电流是每个物质微粒都成为一个微小的，它的两侧相当于两个。

安培的假说能够解释一些磁现象，4、匀强磁场：5、磁通量：表示穿过某横截面磁感线的条数定义：公式：单位：合作探究携手共进讨论交流几种图的画法三种常用的电流磁场的特点及画法比较（（1）直线电流的磁场：无磁极，非匀强，距导线越远处磁场越弱。

（2）通电螺线管的磁场：两端分别是N极和S极，管内是匀强磁场，管外为非匀强磁场。

（3）环形电流的磁场：两侧是N极和S极，离圆环中心越远，磁场越弱拓展提升学以致用[例1] 如图所示为磁场、磁场作用力演示仪中的赫姆霍兹线圈，当在线圈中心处挂上一个小磁针，且与线圈在同一平面内，则当赫姆霍兹线圈中通以如图所示方向的电流时（）A. 小磁针N极向里转B. 小磁针N极向外C. 小磁针在纸面内向左摆动D. 小磁针在纸面内向右摆动[拓展] 如图所示，一束带电粒子沿水平方向沿虚线飞过磁针上方，并与磁针方向平行，能使磁针N极转向读者，那么这束带电粒子可能是（）A. 向右飞的正离子B. 向左飞的负C. 向右飞的负离子D. 向左飞的正离子[拓展] 如图所示，在条形磁铁中部垂直套有A、B两个圆环，试分析穿过A环、B环的磁通量谁大。

反馈检测体验成功1.如图为某磁场中的磁感线．则（）A．a、b两处磁感应强度大小不等，B a>B bB．a、b两处磁感应强度大小不等，B a<B b第1题C．同一小段通电导线放在a处时受力一定比b处时大D．同一小段通电导线放在a处时受力可能比b处时小2. 如图所示为某磁场的一条磁感线，其上有A、B两点，则（）A点的磁感应强度一定大B点的磁感应强度一定大C. 因为磁感线是直线，A、B两点的磁感应强度一样大D. 条件不足，无法判断3. 如图所示，三条长直导线都通以垂直于纸面向外的电流，且，则距三导线等距的A点的磁场方向为（）A. 向上B. 向右C. 向左D. 向下4、某同学做奥斯特实验时，把小磁针放在水平的通电直导线的下方，当通电后发现小磁针不动。

33 几种常见的磁场课前篇（学会自主学习——不看不清）【学习目标】1．知道安培分子电流假说，并能解释有关现象2．理解匀强磁场的概念，明确两种情形的匀强磁场3．理解磁通量的概念并能进行有关计算【自主预习】1、磁感线：所谓磁感线，是在磁场中画出的一些有方向的，在这些上，每一点的磁场方向都在该点的切线方向上．磁感线的基本特性：2、安培定则判定直线电流的方向跟它的磁感线方向之间的关系时，安培定则表述为：；判定环形电流和通电螺线管的电流方向和磁感线方向之间的关系时，安培定则要统一表述为：（这里把环形电流看作是一匝的线圈）．3、磁通量（1）定义：设在磁感应强度为B的匀强磁场中，有一个与磁场方向垂直的平面，面积为S，则B与S的乘积叫做穿过这个面积的磁通量，简称磁通．（2）定义式：（3）单位：简称，符号．1Wb=1T·m2【我的困惑】课上篇（学会合作交流——不议不明）【课上笔记】【典例剖析】【例1】如图所示，两块软铁放在螺线管轴线上，当螺线管通电后，两软铁将（填“吸引”、“排斥”或“无作用力”），A端将感应出极．【例2】在B=0．48T的匀强磁场中,有一个长为L1=0．20m,宽为L2=0．10 m的矩形线圈,求下列情形通过线圈的磁通量:（1）线圈平面与磁感方向平行；（2）线圈平面与磁感方向垂直；（3）线圈平面与磁感方向成60o角；（4）若题（3）中线圈的匝数为100匝,结果又如何？【达标检测】1．利用安培分子电流假说可以解释下列哪些现象（）A．永久磁铁的磁场 B．直线电流的磁场C．环形电流的磁场 D．软铁被磁化产生磁性2．磁铁在高温下或者受到敲击时会失去磁性，根据安培的分子电流假说，其原因是A．分子电流消失 B．分子电流的取向变得大致相同C．分子电流的取向变得杂乱 D．分子电流的强度减弱3．如图所示，两个同心放置的共面金属圆环a和b，一条形磁铁穿过圆心且与环面垂直，用穿过两环的磁通量φa和φb大小关系为：（）A．φa<φb B．φa>φbC．φa=φb D．无法比较4．一平面线圈用细杆悬于P点，开始时细杆处于水平位置，释放后让它在如图所示的匀强磁场中运动．已知线圈平面始终与纸面垂直，当线圈第一次通过位置B和位置C的过程中，下列对磁通量变化判断正确的是（）A．一直变大 B．一直变小C．先变大后变小 D．先变小后变大5．如图所示,两根平行的直导线,通以大小相等、方向相反的电流，下列说法中正确的是（）A．两根导线之间不存在磁场B．两根导线之外不存在磁场C．两根导线之间存在磁场,方向垂直纸面向里D．两根导线之间存在磁场,方向垂直纸面向外高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

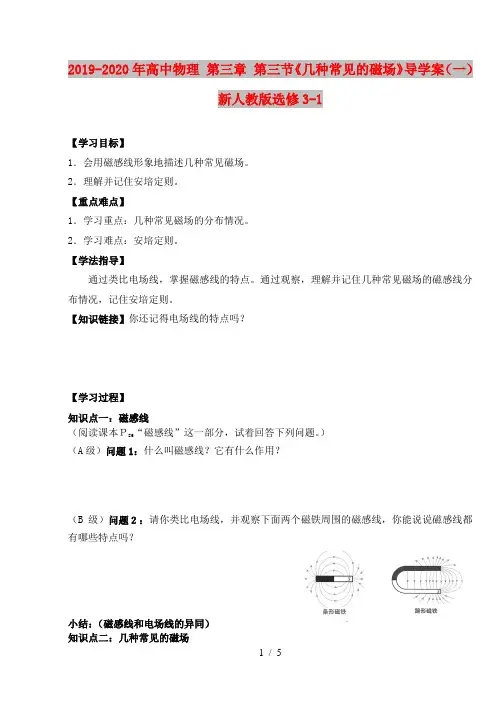

2019-2020年高中物理第三章第三节《几种常见的磁场》导学案（一）新人教版选修3-1【学习目标】1．会用磁感线形象地描述几种常见磁场。

2．理解并记住安培定则。

【重点难点】1．学习重点：几种常见磁场的分布情况。

2．学习难点：安培定则。

【学法指导】通过类比电场线，掌握磁感线的特点。

通过观察，理解并记住几种常见磁场的磁感线分布情况，记住安培定则。

【知识链接】你还记得电场线的特点吗？【学习过程】知识点一：磁感线（阅读课本Ｐ86“磁感线”这一部分，试着回答下列问题。

）（A级）问题1：什么叫磁感线？它有什么作用？（B级）问题２：请你类比电场线，并观察下面两个磁铁周围的磁感线，你能说说磁感线都有哪些特点吗？小结：（磁感线和电场线的异同）知识点二：几种常见的磁场（B级）问题2：如何利用安培定则来判定直线电流的磁场方向？（B级）问题3：如何利用安培定则来判定环线电流的磁场分布？（B级）问题4：如何利用安培定则来判定通电螺线管的磁场分布？（C级）问题5：在右图所示通电螺线管的管口、外部中央、管内中央的a、b、c三处放置三枚可自由转动的小磁针时，试画出小磁针静止时N极的指向。

你发现了什么吗？小结：（安培定则）知识点三：安培分子电流假说（阅读课本Ｐ87“安培分子电流假说”这一部分，试着回答下列问题。

）（A级）问题1：安培著名的分子电流假说的内容是什么？（A级）问题2：利用安培分子电流假说，能够解释哪些现象？试举例说说看！知识应用：（Ａ级）１．如图所示，一束带电粒子沿水平方向飞过小磁针的上方，并与磁针指向平行，能使小磁针的N极转向读者，那么这束带电粒子可能是（）A．向右飞行的正离子束B．向左飞行的正离子束C．向右飞行的负离子束D．向左飞行的负离子束（Ｂ级）2.画出下图(a)中导线的电流方向，(b)中螺线管内部磁感线方向，(c)中S接通时小磁针N极的转向。

（Ｃ组）３．如图所示，弹簧秤下挂一条形磁棒，其中条形磁棒N极的一部分位于未通电的螺线管内，下列说法正确的是（）A.若将a接电源正极，b接负极，弹簧秤的示数将减小B.若将a接电源正极，b接负极，弹簧秤的示数将增大C.若将b接电源正极，a接负极，弹簧秤的示数将增大D.若将b接电源正极，a接负极，弹簧秤的示数将减小知识点：磁通量（阅读课本Ｐ88“磁通量”这一部分，试着回答下列问题。

丹凤中学2019届物理学科 导学案总计： 900 编写人：王高阳 审核人：刘全红 N0：2019wlx3-1—021班级： 小组： 姓名： 第二章第六节 勤于学习，乐于探究§3.3.1几种常见的磁场[学习目标]1. 磁感线是假想的线，磁感线可以定性地描述磁场的强弱和方向。

2．知道磁感线定义，知道条形磁铁、蹄形磁铁、环形电流、通电线圈的磁感线分布，并学会用安培定则判定电流的磁场方向。

一、课前预习[自主预习]1.磁感线的概念是什么？2.磁感线的特点是什么？3.试比较磁感线与电场线 二、思维探究与创新[问题探究]探究一：通电直导线周围的磁场1.阅读课本86页说出安培定则的内容，把笔当成直导线（笔尖的方向为电流方向）用手握住笔组内交流大拇指和四指方向分别代表什么？2.根据安培定则在下图中画出通电直导线周围的磁场分布。

探究二：环形电流的磁场3.说出判断环形电流的安培定则的内容，把水杯的盖子当成环形电流（可以自己确定一个电流方向）用手握住盖子说一说大拇指和四指代表什么方向？4.根据安培定则画出下图中的环形电流周围的磁场分布。

探究三：通电螺线管的磁场5.说出通电螺线管安培定则，把杯子当成通电螺线管（电流方向自己确定）用手握住杯子组内交流大拇指和四指方向代表什么？两种线 比较内容磁感线电场线相似点引入目的疏密切线方向 能否相交不同点丹凤中学2019届物理学科 导学案总计：900 编写人：王高阳 审核人：刘全红 N0：2019wlx3-1—021班级： 小组： 姓名： 第二章第六节 勤于学习，乐于探究6.根据安培定则画出下面通电螺线管周围的磁场分布探究四：常见的永磁体磁场 7.常见永磁体的磁场三、 技能应用与拓展[当堂检测]1．关于磁场和磁感线的描述，下列说法中正确的是( )A ．磁极与磁极之间、磁极与电流之间都可以通过磁场发生相互作用B ．磁感线可以形象地描述磁场的强弱和方向，它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致C ．磁感线总是从磁铁的N 极出发，到S 极终止D ．磁感线可以用细铁屑来显示，因而是真实存在的2．图中的四幅图为电流产生磁场的分布图，其中正确的是( )A ．①③B ．②③C ．①④D ．②④3.如图所示，A 和B 为两根互相平行的长直导线，通以同方向等大电流，虚线C 为在A 和B 所确定的平面内与A 、B 等距的直线，则下列说法正确的是 ( )A ．两导线间的空间不存在磁场B ．虚线C 处磁感应强度为零 C ．AC 间磁感应强度垂直纸面向里D ．CB 间磁感应强度垂直纸面向外4.如图所示，一束带电粒子沿水平方向飞过小磁针的上方，并与磁针指向平行，能使小磁针的N 极转向读者，那么这束带电粒子可能是（ ） A.向右飞行的正离子束 B.向左飞行的正离子束C.向右飞行的负离子束D.向左飞行的负离子束5.如图所示,a 、b 、c 三枚小磁针分别在通电螺线管的正上方、管内和右侧,当这些小磁针静止时,小磁针N 极的指向是 （ ） A ． a 、b 、c 均向左 B ． a 、b 、c 均向右C ． a 向左,b 向右,c 向右D ． a 向右,b 向左, c 向右 你的收获与疑惑教师评价。

高中物理 3.3 几种常见的磁场学案 新人教版选修31一、磁感线1．定义：如果在磁场中画出一些有方向的曲线，使曲线上每一点的切线方向都跟这点的____________的方向一致．2．特点：磁感线的疏密程度表示__________，磁场强的地方磁感线密，磁场弱的地方__________．二、几种常见的磁场1．通电直导线：右手握住导线，让伸直的拇指所指的方向与__________一致，弯曲的四指所指的方向就是________环绕的方向．2．通电环形导线和通电螺线管：让右手弯曲的四指与环形电流的方向一致，伸直的拇指所指的方向就是环形导线________________________磁感线的方向或螺线管__________磁感线的方向．三、安培分子电流假说1．分子电流假说：在原子、分子等物质微粒的内部，存在着一种____________——分子电流．2．____________，决定了物体对外是否显磁性． 四、匀强磁场1．定义：____________处处相同的磁场． 2．磁感线：间隔相同的____________．3．实例：距离很近的两个异名磁极间的磁场，两平行放置的通电线圈，其中间区域的磁场都是匀强磁场． 五、磁通量1．定义：匀强磁场磁感应强度B 与和磁场方向______的平面面积S 的乘积，即Φ＝________.2．单位：1________＝1________.3．引申：B ＝ΦS，因此磁感应强度B 又叫________.一、磁感线 几种常见的磁场 [问题情境]奥斯特实验告诉我们，电流周围存在磁场．那么，电流周围的磁场分布有何特点？ 1．磁感线可以用实验模拟，它是实际存在的吗？2．几种常见的磁场可用什么规律方便地表示？[要点提炼]1．磁感线可以形象地描述磁场，磁感线上__________的方向都跟这点的磁感应强度的方向一致．磁感线的__________反映磁场的强弱．2．电流的磁场和安培定则(1)直线电流：.(2)环形电流和通电螺线管：.[问题延伸]磁感线与电场线类似，任何两条磁感线都不会________．电场线从正电荷出发到负电荷终止，是不闭合的，但磁感线不同，它是________曲线．二、安培分子电流假说[问题情境]没有磁性的铁棒在受到外界磁场的作用时，两端对外界显示出较强的磁作用，形成了磁极．这是怎么回事呢？1．安培是受到什么启发提出分子电流假说的？2．磁化的本质是什么？[要点提炼]1．分子电流假说的内容： ___________________________________________________. 2．________________________是否有规律，决定了物体对外是否显磁性．三、匀强磁场磁通量[问题情境]怎样才能使风车转得更快呢？调整扇叶截面与风向的方向关系试一试！在磁场中放一面积为S的线框，为使穿过线框的磁感线条数最多，应怎样放置线框？1．什么是匀强磁场？2．为什么要引入磁通量？[要点提炼]1．强弱、方向______________的磁场是匀强磁场．匀强磁场的磁感线是一些__________________直线．2．磁通量的定义式：________________________，适用条件：磁场是匀强磁场，且磁场方向与平面______________________________________________________________．[问题延伸]1．磁通量是标量，但有正负．如何理解磁通量的正负？2．若有两个方向相反的磁场穿过某一面积，则此时的磁通量该如何处理？例1 关于磁感线的描述，下列说法中正确的是( )A．磁感线可以形象地描述各点磁场的强弱和方向，它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致B．磁感线可以用细铁屑来显示，因而是真实存在的C．两条磁感线的空隙处一定不存在磁场D．两个磁场叠加的区域，磁感线就可能相交听课记录：变式训练1 关于磁感线的认识下列说法正确的是( )A．磁感线从磁体的N极出发，终止于磁体的S极B．磁感线可以表示磁场的强弱和方向C．磁场中某点磁场的方向，即为该点的磁感线的切线方向D．沿磁感线的方向，磁感应强度减弱图1例2 一束带电粒子沿着水平方向平行地飞过磁针上方时，磁针的S极向纸内偏转，如图1所示，则这束带电粒子可能是( )A．向右飞行的正离子束B．向左飞行的正离子束C．向右飞行的负离子束D．向左飞行的负离子束听课记录：变式训练2 有一束电子流沿x轴正方向高速运动，如图2所示，电子流在z轴上的P点处所产生的磁场方向是沿( )图2A．y轴正方向B．y轴负方向C．z轴正方向D．z轴负方向例3 如图3所示，线圈平面与水平方向夹角θ＝60°，磁感线竖直向下，线圈平面面积S＝0.4 m2，匀强磁场磁感应强度B＝0.6 T，则穿过线圈的磁通量Φ为多少？图3变式训练3 如图4所示，线框面积为S，线框平面与磁感应强度为B的匀强磁场方向垂直，则穿过线框平面的磁通量为________．若使线框绕OO′轴转过60°，则穿过线框平面的磁通量为________；图4若从初始位置转过90°，则穿过线框平面的磁通量为________；若从初始位置转过180°，则穿过线框平面的磁通量变化为________．【即学即练】1．关于磁感应强度的单位T，下列表达式中正确的是( )A．1 T＝1 Wb/m2B．1 T＝1 Wb·m2C．1 T＝1 N·s/C·m D．1 T＝1 N/A·m2．磁铁在高温下或者受到敲击时会失去磁性，根据安培分子电流假说，其原因是( ) A．分子电流消失B．分子电流取向变得大致相同C．分子电流取向变得杂乱D．分子电流减弱3. 如图5所示，通有恒定电流的导线与闭合金属框共面，第一次将金属框由Ⅰ平移到Ⅱ，第二次将金属框由Ⅰ绕cd边翻转到Ⅱ，设先后两次通过金属框的磁通量变化分别为ΔΦ1和ΔΦ2，则( )图5A．ΔΦ1＜ΔΦ2B．ΔΦ1＞ΔΦ2C．ΔΦ1＝ΔΦ2D．ΔΦ1＝－ΔΦ24．试在图6中，由电流产生的磁场方向确定导线或线圈中的电流方向．图6参考答案课前自主学习一、1.磁感应强度 2.磁场强弱磁感线疏二、1.电流方向磁感线 2.轴线上内部三、1.环形电流 2.分子电流的取向是否有规律四、1.强弱、方向 2.平行直线五、1.垂直BS 2.Wb T·m2 3.磁通密度核心知识探究一、[问题情境]1．不是 2.安培定则(右手螺旋定则)[要点提炼]1．每一点的切线疏密2．(1)右手握住导线，让伸直的拇指所指的方向与电流方向一致，弯曲的四指所指的方向就是磁感线环绕的方向．(2)让右手弯曲的四指与环形电流的方向一致，伸直的拇指所指的方向就是环形导线轴线上磁感线的方向或螺线管内部磁感线的方向．[问题延伸] 相交闭合二、[问题情境]1．通电螺线管外部的磁场与条形磁铁的磁场十分相似．2．当物体受到外界磁场的作用时，各分子电流的取向变得大致相同．[要点提炼]1．在原子、分子等物质微粒的内部，存在着一种环形电流——分子电流，这种分子电流使每个物质微粒都成为微小的磁体，它的两侧相当于两个磁极．2．分子电流的取向三、[问题情境]1．强弱、方向处处相同的磁场2．研究电磁现象时，常常要讨论穿过某一面积的磁场及它的变化．[要点提炼]1．处处相同间隔相同的平行2．Φ＝BS 垂直[问题延伸]1．磁通量是标量，但有正负，其正负表示磁感线穿过面积的方向与规定的正方向相同还是相反．2．若有两个方向相反的磁场穿过某一面积，则穿过这一面积的磁通量为合磁场的磁通量．解题方法探究例1 A[磁感线上每一点的切线方向表示磁场方向，即小磁针静止时北极所指的方向，所以A正确；磁感线是为了形象地描述磁场而假想的一组有方向的闭合曲线，实际上并不存在，细铁屑可以显示出其形状，但那并不是磁感线，B错；磁感线的疏密反映磁场的强弱，磁感线是假想的人为画出的曲线，两条磁感线的空隙处也存在磁场，C错；磁感线不能相交，D错．]变式训练1 BC[根据磁感线的定义，B对，C对，D错；在磁铁外部磁感线从N极到S 极，内部从S极到N极，磁感线为闭合曲线，所以A不正确．]例2 BC [小磁针N 极的指向即是磁针所在处的磁场方向．题中磁针S 极向纸内偏转，说明离子束下方的磁场方向由纸内指向纸外．由安培定则可判定由离子束的定向运动所产生的电流方向由右向左，故若为正离子，则应是自右向左运动，若为负离子，则应是自左向右运动，因此B 、C 正确．]变式训练2 A [电子流沿x 轴正方向高速运动，相当于电流沿x 轴负方向．依据安培定则可得，在z 轴上的P 点处所产生的磁场方向沿y 轴正方向．所以，本题的正确选项为A .]例3 0.12 Wb 解析 方法一：把S 投影到与B 垂直的方向，则Φ＝B·S cos θ＝0.6×0.4×cos 60° Wb ＝0.12 Wb .方法二：把B 分解为平行于线圈平面的分量B ∥和垂直于线圈平面的分量B ⊥，B ∥不穿过线圈，且B ⊥＝B cos θ，则Φ＝B ⊥S ＝B cos θ·S＝0.6×0.4×cos 60° Wb ＝0.12 Wb .变式训练3 BS 12BS 0 2BS解析 在图示位置时，磁感线与线框平面垂直，Φ＝BS ；当线框绕OO′轴转过 60°时，可以将原图改画为从上向下看的俯视图，如图所示，Φ＝BS ⊥＝BS cos 60°＝12BS ；转过90°时，线框由与磁感线垂直变为平行，Φ＝0；当线框转过180°时，磁感线仍然垂直穿过线框，只不过穿过的方向改变了，Φ1＝BS ，Φ2＝－BS ，ΔΦ＝|Φ2－Φ1|＝2BS. 即学即练1．ACD [由磁感应强度的定义式B ＝FIL知，C 、D 均对；由磁通量Φ＝BS 可知，A 对，B错．]2．C [根据安培的分子电流假说，当分子电流取向变得大致相同时，对外显示磁性，当温度升高或者受到敲击时，分子发生激烈的热运动或震动使分子电流取向变得杂乱无章，对外不能显示磁性．]3．A [磁通量是标量，但有正负，设位置Ⅰ和位置Ⅱ的磁通量绝对值分别为Φ1和Φ2，则ΔΦ1＝Φ1－Φ2，ΔΦ2＝Φ1＋Φ2.]4．(1)电流向下 (2)逆时针 (3)右进左出 (4)下进上出。

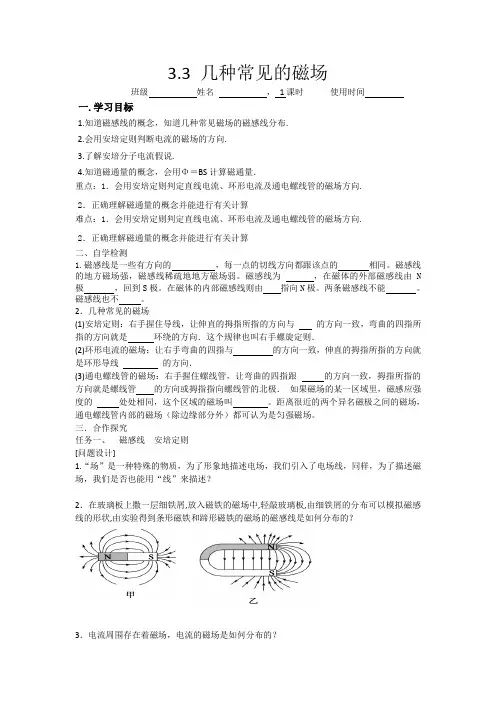

3.3 几种常见的磁场班级姓名，1课时使用时间一.学习目标1.知道磁感线的概念，知道几种常见磁场的磁感线分布.2.会用安培定则判断电流的磁场的方向.3.了解安培分子电流假说.4.知道磁通量的概念，会用Φ＝BS计算磁通量．重点：1．会用安培定则判定直线电流、环形电流及通电螺线管的磁场方向.2．正确理解磁通量的概念并能进行有关计算难点：1．会用安培定则判定直线电流、环形电流及通电螺线管的磁场方向.2．正确理解磁通量的概念并能进行有关计算二、自学检测1.磁感线是一些有方向的，每一点的切线方向都跟该点的相同。
